DHT21 Isı ve Nem Sensörü - AM2301

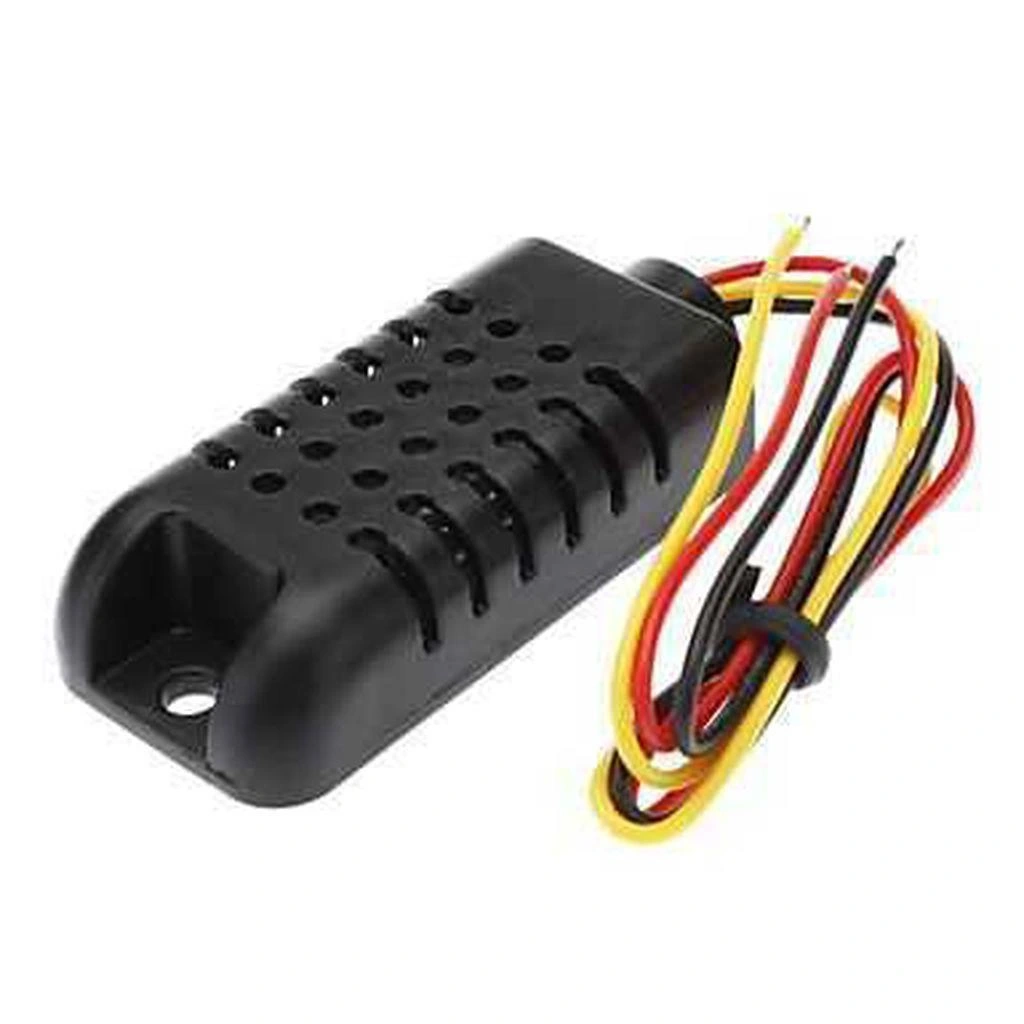

DHT21 Isı ve Nem Sensörü (AM2301)

DHT21 Isı ve Nem Sensörü (AM2301), yüksek hassasiyetli ölçüm kabiliyetine sahip, dijital çıkışlı, kalibre edilmiş bir sıcaklık ve nem sensörüdür. DHT11 modelinin gelişmiş versiyonu olan bu sensör, daha geniş ölçüm aralığı, daha yüksek hassasiyet ve geliştirilmiş kararlılık sunarak, çeşitli çevre koşullarını izleme ihtiyacı olan uygulamalar için ideal bir çözümdür.

Entegre sıcaklık ve nem ölçüm komponentlerini tek bir pakette sunan AM2301, 8-bit mikrodenetleyici içerir ve dijital sinyal çıkışı sağlar. Fabrikada kalibre edilmiş olması sayesinde, herhangi bir ek kalibrasyon işlemine gerek duymadan, doğru ve tutarlı ölçümler almanıza olanak tanır. Üç pinli basit arayüzü ve tek-tel dijital arabirimi sayesinde, Arduino gibi mikrodenetleyicilerle kolayca entegre edilebilir.

Yüksek doğruluk, geniş ölçüm aralığı ve endüstriyel standartlarda kaliteye sahip DHT21 Isı ve Nem Sensörü, Arduino ve diğer mikrodenetleyici projeleriniz için sıcaklık ve nem verilerinin güvenilir bir şekilde toplanmasını sağlayan mükemmel bir çözümdür.

---

Teknik Özellikler

Bu bölümde DHT21 Isı ve Nem Sensörünün detaylı teknik özellikleri listelenmektedir.

• Model: DHT21 / AM2301
• Güç Kaynağı: 3.3V - 5.5V DC
• Çıkış Sinyali: Dijital sinyal (tek hat veri arayüzü)
• Sıcaklık Ölçüm Aralığı: -40°C ~ +80°C
• Sıcaklık Ölçüm Hassasiyeti: ±0.5°C
• Nem Ölçüm Aralığı: 0% ~ 99.9% RH (Bağıl Nem)
• Nem Ölçüm Hassasiyeti: ±3% RH (25°C'de)
• Çözünürlük: Sıcaklık: 0.1°C, Nem: 0.1% RH
• Örnekleme Hızı: 0.5 Hz (2 saniyede bir ölçüm)
• Tepki Süresi: <6s (hava akışı ≥1m/sn)
• Çalışma Akımı: 0.2-1mA ölçüm sırasında, bekleme modunda <50µA
• Uzun Dönem Kararlılık: <0.5% RH/yıl
• Boyutlar: 59mm x 27mm x 13.5mm (kablo dahil)
• Sensör Gövde Ölçüsü: 15.1mm x 25mm x 7.7mm
• Kablo Uzunluğu: Yaklaşık 20cm
• Bağlantı Arayüzü: 3 pin (VCC, DATA, GND)
• Veri İletişim Protokolü: Tek hat (1-wire) dijital protokol
• Veri İletim Hızı: 4 kHz
• Sensör Tipi: Kapasitif nem sensörü, NTC sıcaklık sensörü
• Çalışma Ortamı: -40°C ~ +80°C, 0-100% RH (yoğuşmasız)
• Depolama Koşulları: -40°C ~ +80°C, 0-100% RH
• Montaj Deliği Çapı: 3mm

---

Kullanım Avantajları

DHT21 Isı ve Nem Sensörünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Hassasiyet: ±0.5°C sıcaklık ve ±3% nem ölçüm hassasiyeti ile doğru veri sağlar.
• Geniş Ölçüm Aralığı: -40°C ile +80°C arası sıcaklık ve 0-99.9% nem ölçümü yapabilir.
• Dijital Çıkış: Analog-dijital dönüştürücü gerektirmeden doğrudan dijital veri sağlar.
• Fabrika Kalibrasyonu: Önceden kalibre edilmiştir, ek kalibrasyon gerektirmez.
• Kolay Entegrasyon: 3 pinli basit arayüz ile mikrodenetleyicilere kolayca bağlanır.
• Tek Hatlı İletişim: Tek veri pini üzerinden iletişim kurarak pin tasarrufu sağlar.
• Düşük Güç Tüketimi: 1mA'den düşük çalışma akımı ile pil uygulamaları için uygundur.
• Uzun Ömür: Düşük sapma değeri (<%0.5 RH/yıl) ile uzun süreli kararlı ölçüm.
• Kompakt Boyut: Küçük formatta sıcaklık ve nem algılama çözümü.
• Geniş Besleme Voltajı: 3.3V-5.5V geniş çalışma voltajı aralığı.

---

İdeal Kullanım Alanları

Bu DHT21/AM2301 Isı ve Nem Sensörünün tipik kullanım alanları aşağıda listelenmiştir.

• Ev Otomasyon Sistemleri: Akıllı ev iklim kontrolü ve izleme
• Endüstriyel Çevre Monitörleme: Üretim alanları ve depolarda sıcaklık nem takibi
• HVAC Sistemleri: Isıtma, havalandırma ve klima kontrol uygulamaları
• Meteoroloji İstasyonları: Amatör ve yarı profesyonel hava izleme sistemleri
• Tarımsal Uygulamalar: Sera ve tarım alanlarında iklim kontrolü
• İç Mekan Hava Kalitesi İzleme: Ofis ve yaşam alanlarında konfor takibi
• IoT Cihazları: Bağlantılı çevre sensörü uygulamaları
• Kuluçka ve Yetiştirme Sistemleri: Optimum yetiştirme koşullarının sağlanması
• Enerji Verimliliği Projeleri: İklim koşullarına bağlı enerji optimizasyonu
• Medikal ve Laboratuvar Ekipmanları: Hassas çevre koşulları izleme

---

Bağlantı ve Kurulum Rehberi

DHT21/AM2301 sensörünün mikrodenetleyicilere bağlantısı ve kurulum adımları.

---

Çalışma Prensibi ve Teknik Detaylar

DHT21/AM2301 sensörünün çalışma mekanizması ve teknik özelliklerinin detaylı açıklaması.

Çeşitli elektronik modüller arasında yer alan DHT21, yüksek hassasiyetli sıcaklık ve nem ölçümü için özel tasarlanmış entegre bir sensördür.

Sensör Yapısı ve Algılama Mekanizması:

DHT21 sensörünün fiziksel yapısı ve algılama teknolojisi:

• Kapasitif Nem Sensörü: Nem değişimine bağlı olarak elektriksel kapasitans değişimini ölçer
• NTC Sıcaklık Sensörü: Sıcaklığa bağlı olarak direnci değişen negatif sıcaklık katsayılı termistör
• Entegre ADC: Analog sinyalleri dijital verilere dönüştüren dahili analog-dijital dönüştürücü
• 8-bit MCU: Ölçümleri işleyip dijital çıkışa dönüştüren mikro işlemci
• Koruyucu Muhafaza: Sensör elementlerini dış etkilerden koruyan plastik kaplama

Bu entegre yapı, tek bir modülde tam bir sıcaklık ve nem ölçüm sistemi sağlar.

İletişim Protokolü ve Veri İletimi:

DHT21'in iletişim yöntemi ve veri aktarımı:

• Tek Hat Protokolü: Veri iletimi için tek bir pin kullanılır
• İletişim Başlatma: MCU tarafından gönderilen düşük sinyal ile iletişim başlar
• Veri Paketi: Toplam 40 bit veri (16 bit RH + 16 bit sıcaklık + 8 bit sağlama toplamı)
• Sinyal Seviyesi: Lojik 0 ve 1 için farklı sürelerde yüksek/düşük sinyaller
• Veri Doğrulama: Hata kontrolü için paket sonunda checksum (sağlama toplamı) gönderilir

Bu protokol, minimal pin kullanımıyla güvenilir veri aktarımı sağlar.

Performans Karakteristikleri:

DHT21'in teknik performans özellikleri:

• Sıcaklık Tepki Süresi: 5-30 saniye (hava akışına bağlı)
• Nem Tepki Süresi: 8-15 saniye (hava akışına bağlı)
• Histerezis Değeri: Nem için ±0.3% RH
• Uzun Dönem Kararlılık: Yıllık <%0.5 RH sapma
• Doğrusallık: Nem ölçümünde <%1 RH sapma

Bu özellikler, sensörün uzun vadeli performansını ve ölçüm kararlılığını belirler.

---

Arduino ile Kullanım ve Örnek Kod

DHT21/AM2301 sensörünün Arduino ile nasıl kullanılacağı ve örnek programlama kodları.

DHT21 sensörü, Arduino gibi mikrodenetleyicilerle kolayca entegre edilebilir ve minimum kodlama ile çalıştırılabilir.

Arduino Bağlantı Şeması:

DHT21 sensörü için temel Arduino bağlantısı:

• VCC pin: Arduino 5V veya 3.3V
• DATA pin: Arduino dijital pin (örneğin D2)
• GND pin: Arduino GND
• Pull-up Direnci: DATA pini ile VCC arasına 4.7kΩ - 10kΩ direnç
• Bypass Kapasitör: VCC ile GND arasına 100nF kapasitör (isteğe bağlı, gürültü azaltma için)

Bu basit bağlantı şeması, sensörün hızlı bir şekilde kurulumunu sağlar.

Arduino Kütüphane Kurulumu:

Gerekli kütüphaneleri yükleme adımları:

• Arduino IDE açın ve "Taslak > Library Ekle > Library Yönet" seçeneğine tıklayın
• "DHT sensor library" aratın (Adafruit'in kütüphanesi önerilir)
• Kütüphaneyi yükleyin ve istenirse bağımlı kütüphaneleri de yükleyin
• Arduino IDE'yi yeniden başlatın (önerilen)
• Örnek kodlara erişin: "Dosya > Örnekler > DHT sensor library"

Adafruit kütüphanesi, DHT sensör ailesiyle çalışmayı kolaylaştırır.

Temel Arduino Örnek Kodu:

#include <DHT.h>

#define DHTPIN 2     // DHT21 sensörünün bağlı olduğu dijital pin
#define DHTTYPE DHT21   // DHT21 (AM2301) sensör tipini tanımlama

DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);
  Serial.println(F("DHT21 test başladı!"));

  dht.begin();
}

void loop() {
  // İki okuma arasında en az 2 saniye bekle
  delay(2000);

  // Nem değerini oku
  float h = dht.readHumidity();
  // Sıcaklık değerini Santigrat olarak oku
  float t = dht.readTemperature();

  // Okunan değerleri kontrol et
  if (isnan(h) || isnan(t)) {
    Serial.println(F("DHT21 sensöründen okuma başarısız!"));
    return;
  }

  // Isı indeksini (hissedilen sıcaklık) hesapla
  float hic = dht.computeHeatIndex(t, h, false);

  Serial.print(F("Nem: "));
  Serial.print(h);
  Serial.print(F("%  Sıcaklık: "));
  Serial.print(t);
  Serial.print(F("°C  Isı İndeksi: "));
  Serial.print(hic);
  Serial.println(F("°C"));
}

Bu temel kod, DHT21 sensöründen sıcaklık ve nem verilerini okuyup seri monitörde gösterir.

Gelişmiş Kullanım Örneği:

#include <DHT.h>
#include <LiquidCrystal_I2C.h>

#define DHTPIN 2
#define DHTTYPE DHT21

// LCD ekran ayarları (I2C adresi, sütun sayısı, satır sayısı)
LiquidCrystal_I2C lcd(0x27, 16, 2);

DHT dht(DHTPIN, DHTTYPE);

unsigned long previousMillis = 0;
const long interval = 5000;  // Okuma aralığı (5 saniye)

void setup() {
  Serial.begin(9600);

  // LCD başlat
  lcd.init();
  lcd.backlight();
  lcd.print("DHT21 Sensorü");
  lcd.setCursor(0, 1);
  lcd.print("Başlatılıyor...");

  dht.begin();
  delay(2000);
}

void loop() {
  unsigned long currentMillis = millis();

  if (currentMillis - previousMillis >= interval) {
    previousMillis = currentMillis;

    float h = dht.readHumidity();
    float t = dht.readTemperature();

    if (isnan(h) || isnan(t)) {
      lcd.clear();
      lcd.print("Sensör Hatası!");
      return;
    }

    // LCD'yi güncelle
    lcd.clear();
    lcd.print("Sicak: ");
    lcd.print(t, 1);
    lcd.print(" C");

    lcd.setCursor(0, 1);
    lcd.print("Nem: ");
    lcd.print(h, 1);
    lcd.print(" %");

    // Seri monitöre de yazdır
    Serial.print("Sıcaklık: ");
    Serial.print(t);
    Serial.print(" °C, Nem: ");
    Serial.print(h);
    Serial.println(" %");
  }
}

Bu gelişmiş örnek, sensor verilerini I2C LCD ekranda görüntüler ve düzenli aralıklarla günceller.

---

DHT21 vs DHT11 ve DHT22 Karşılaştırması

DHT21/AM2301 sensörünün diğer DHT sensör modelleriyle karşılaştırılması ve farklılıkları.

DHT serisi sensörler arasında farklı hassasiyet, aralık ve performans özellikleri bulunur. Doğru seçim için bu farkları anlamak önemlidir.

Hassasiyet ve Ölçüm Aralığı Karşılaştırması:

Üç sensör modeli arasındaki temel teknik farklar:

• DHT11: Sıcaklık: ±2°C, 0-50°C aralığı; Nem: ±5% RH, 20-90% RH aralığı
• DHT21/AM2301: Sıcaklık: ±0.5°C, -40°C ile +80°C aralığı; Nem: ±3% RH, 0-99.9% RH aralığı
• DHT22/AM2302: Sıcaklık: ±0.5°C, -40°C ile +125°C aralığı; Nem: ±2% RH, 0-100% RH aralığı
• Çözünürlük: DHT11: 1°C, 1% RH; DHT21/22: 0.1°C, 0.1% RH
• Örnekleme Hızı: DHT11: 1 Hz; DHT21/22: 0.5 Hz

DHT21, hassasiyet ve ölçüm aralığı bakımından DHT11'den üstün, DHT22'ye yakındır.

Fiziksel Özellikler ve Maliyet Karşılaştırması:

Sensörlerin fiziksel farklılıkları ve fiyat karşılaştırması:

• Boyut: DHT11 en küçük, DHT21 orta boyut, DHT22 genellikle DHT21 ile benzer
• Kablolama: DHT11 genellikle 4 pinli, DHT21/AM2301 3 pinli kablolu, DHT22/AM2302 4 pinli
• Montaj: DHT21 PCB üzerinde montaj deliği içerir, diğerleri genellikle içermez
• Fiyat: DHT11 en ekonomik, DHT21 orta segment, DHT22 en pahalı model
• Güç Tüketimi: Tümü düşük güç tüketimli, DHT21/22 biraz daha verimli

DHT21, fiyat-performans dengesi bakımından orta seviyede bir çözüm sunar.

Uygulama Senaryolarına Göre Seçim Kriterleri:

Hangi sensörün hangi durumda tercih edilmesi gerektiği:

• DHT11 İçin: Temel hobi projeleri, düşük maliyet önceliği, normal oda koşullarında kullanım
• DHT21/AM2301 İçin: Yarı profesyonel projeler, geniş sıcaklık aralığı, orta hassasiyet ihtiyacı
• DHT22/AM2302 İçin: Profesyonel uygulamalar, yüksek hassasiyet, aşırı sıcaklık koşulları
• İç Mekan Kullanımı: Üç sensör de uygun, ihtiyaca göre seçim yapılabilir
• Dış Mekan Kullanımı: DHT21 veya DHT22 önerilir, DHT11 uygun değil

Sensör seçimi, projenin bütçesi, hassasiyet ihtiyacı ve çalışma ortamına göre yapılmalıdır.

---

Uygulama Projeleri ve Örnekler

DHT21/AM2301 sensörünü kullanarak gerçekleştirilebilecek pratik proje örnekleri.

Bu sensör, birçok farklı uygulamada sıcaklık ve nem verilerini toplamak için kullanılabilir.

Ev İklim İzleme Sistemi:

DHT21 ile ev ortamınızı takip eden basit bir sistem:

• Bileşenler: Arduino Uno, DHT21 sensör, LCD ekran, SD kart modülü (isteğe bağlı)
• İşlevler: Sıcaklık/nem ölçümü, verilerin görüntülenmesi, aşırı değerlerde LED ile uyarı
• Avantajlar: Ev konfor seviyesinin takibi, sağlık için ideal nem aralığı izlenmesi
• Genişletme Seçenekleri: WiFi modülü ile uzaktan izleme, veri kaydetme ve analiz
• Zorluk Seviyesi: Başlangıç-Orta

Bu proje, ev yaşam kalitesini artırmaya yardımcı olur.

IoT Tabanlı Sera Kontrol Sistemi:

Bitki yetiştirme için otomatik iklim kontrolü:

• Bileşenler: ESP8266/ESP32, DHT21 sensör, röle modülü, su pompası, fan
• İşlevler: Nem ve sıcaklık izleme, havalandırma/nemlendirme otomasyonu, veri kaydı
• Avantajlar: Bitki büyümesi için optimum koşulların sağlanması, su tasarrufu
• Genişletme Seçenekleri: Toprak nem sensörü, ışık sensörü, bulut tabanlı raporlama
• Zorluk Seviyesi: Orta

Bu sistem, bitki yetiştirme sürecini otomatize ederek daha iyi sonuçlar alınmasını sağlar.

Hava Tahmin İstasyonu:

Yerel hava durumu tahmini yapan bir sistem:

• Bileşenler: Arduino/ESP32, DHT21, BMP280 basınç sensörü, LCD ekran, RTC modülü
• İşlevler: Sıcaklık/nem/basınç ölçümü, basit hava durumu tahmini, trend analizi
• Avantajlar: Yerel ve gerçek zamanlı hava durumu verileri, basınç değişimleriyle hava tahmini
• Genişletme Seçenekleri: Web sunucusu üzerinden paylaşım, yağmur sensörü ekleme
• Zorluk Seviyesi: Orta-İleri

Bu proje, meraklılar için temel meteoroloji bilgilerini uygulamalı öğrenme imkanı sunar.

Akıllı Küf Önleme Sistemi:

Nemli alanlarda küf oluşumunu önlemeye yardımcı sistem:

• Bileşenler: Arduino Nano, DHT21 sensör, röle modülü, küçük fan, buzzer
• İşlevler: Yüksek nem seviyesi tespiti, otomatik havalandırma, uyarı bildirimleri
• Avantajlar: Banyo, bodrum gibi nemli alanlarda küf önleme, sağlıklı yaşam alanı
• Genişletme Seçenekleri: GSM modülü ile SMS uyarıları, çoklu sensör yerleşimi
• Zorluk Seviyesi: Orta

Bu sistem, ev bakımı ve sağlık için pratik bir çözüm sunar.

---

Sorun Giderme ve Optimizasyon

DHT21/AM2301 sensörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yolları.

Bu sensörle çalışırken karşılaşılabilecek çeşitli zorlukları aşmak için pratik ipuçları:

Yaygın Sorunlar ve Çözümleri:

Sık karşılaşılan sensör sorunları ve giderme yöntemleri:

• Veri Okunamama Sorunu: Pull-up direnci (4.7kΩ-10kΩ) kullanıldığından emin olun
• Kararsız Okumalar: Güç kaynağı dalgalanmalarını önlemek için 100nF bypass kapasitör ekleyin
• Hatalı Değerler: Okumalar arası minimum 2 saniye bekleyin (sensör örnekleme hızı 0.5Hz)
• NaN (Sayı Değil) Hatası: Kablo bağlantılarını kontrol edin, kablo uzunluğunu azaltın
• Hassasiyet Sapması: Doğrudan ısı kaynaklarından ve hava akımlarından uzak tutun

Temel sorun giderme adımları, sensörün doğru çalışmasını sağlar.

Performans Optimizasyonu:

Sensör performansını artırmak için öneriler:

• Sensör Yerleşimi: Doğrudan güneş ışığı almayan, hava akışı olan konumlar seçin
• Koruyucu Muhafaza: Dış mekanda kullanım için su geçirmez, havalandırmalı muhafaza kullanın
• Düşük Güç Tasarımı: Batarya ile çalışan sistemlerde okumalar arası sleep modu kullanın
• Filtreleme: Ani değişimleri filtrelemek için hareketli ortalama algoritması uygulayın
• Kalibrasyon: Daha yüksek hassasiyet için referans cihazlarla karşılaştırmalı kalibrasyon yapın

Bu optimizasyonlar, sensör verilerinin kalitesini ve güvenilirliğini artırır.

Yazılım İyileştirmeleri:

Kod seviyesinde yapılabilecek iyileştirmeler:

• Hata Kontrolü: checksum değerini kontrol ederek veri bütünlüğünü doğrulayın
• Millis() Kullanımı: delay() yerine millis() kullanarak bloke etmeyen kod yazın
• Veri Doğrulama: Mantıksız değerleri filtrelemek için aralık kontrolü yapın
• Örnekleme Stratejisi: Sürekli okuma yerine düzenli aralıklarla örnekleme yapın
• Veri İşleme: Ham verileri işleyerek çiğ noktası, ısı indeksi gibi ek değerler hesaplayın

İyi yazılım uygulamaları, sensör verilerinin daha verimli ve güvenilir şekilde kullanılmasını sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x DHT21 Isı ve Nem Sensörü (AM2301)

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
