CP2102 USB to TTL Çevirici (6 Pinli UART Dönüştürücü)

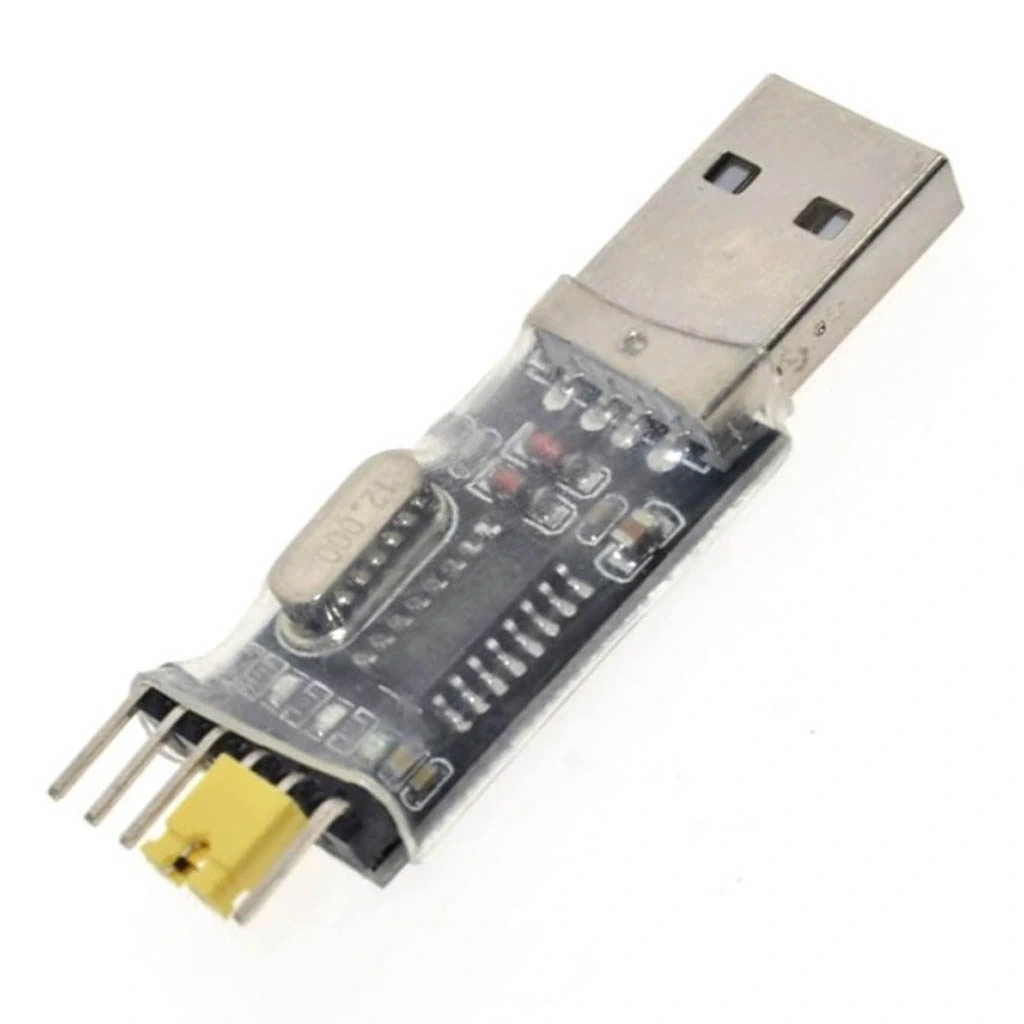

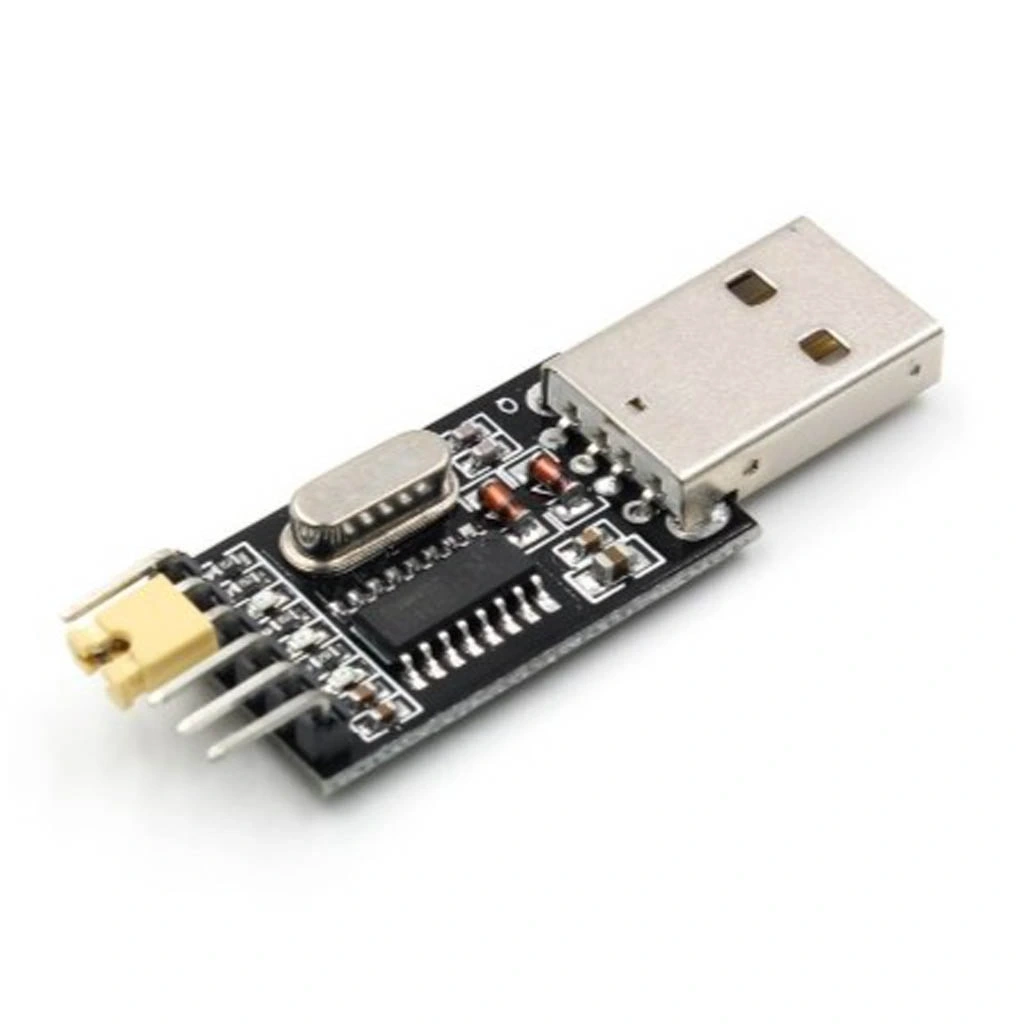

CP2102 USB to TTL Çevirici 6 Pinli UART Dönüştürücü

CP2102 USB to TTL Çevirici, bilgisayarınız ile mikrodenetleyiciler arasında seri iletişim kurmanızı sağlayan kompakt ve kullanımı kolay bir UART dönüştürücü modülüdür. Silicon Labs'ın güvenilir CP2102 çipi üzerine tasarlanmış bu modül, Arduino, ESP8266, ESP32 ve diğer mikrodenetleyicileri programlamak ve seri iletişim için idealdir.

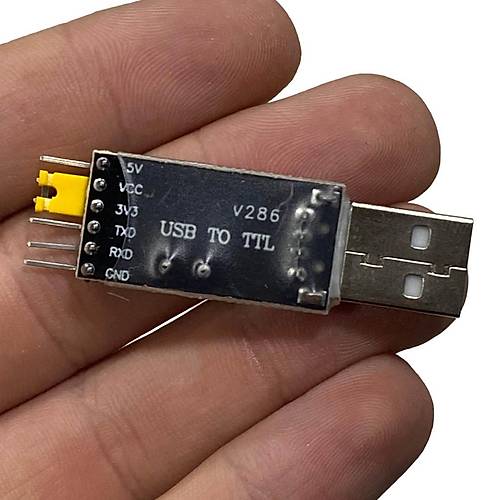

Sabit 3.3V veya 5V çıkış seçeneği sunan modül, USB üzerinden otomatik olarak güç alır ve sürücü desteği sayesinde Windows, Mac OS ve Linux işletim sistemleriyle uyumlu çalışır. 6 pin çıkışı (DTR, RXD, TXD, 5V, 3.3V, GND) ile çeşitli bağlantı ihtiyaçlarınızı karşılar.

CP2102 USB to TTL Çevirici, Arduino geliştirme kartları ve diğer mikrodenetleyiciler için mükemmel bir programlama ve seri iletişim aracıdır. Modüller kategorisinde bulunan bu ürün, ESP8266, ESP32, PIC ve diğer birçok geliştirme kartıyla uyumlu çalışarak projelerinizi kolaylaştırır.

Teknik Özellikler

CP2102 USB to TTL Çevirici modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Dönüştürücü Çip: Silicon Labs CP2102
• USB Versiyonu: USB 2.0 Full-Speed (12Mbps)
• Çalışma Voltajı: 3.3V / 5V (seçilebilir)

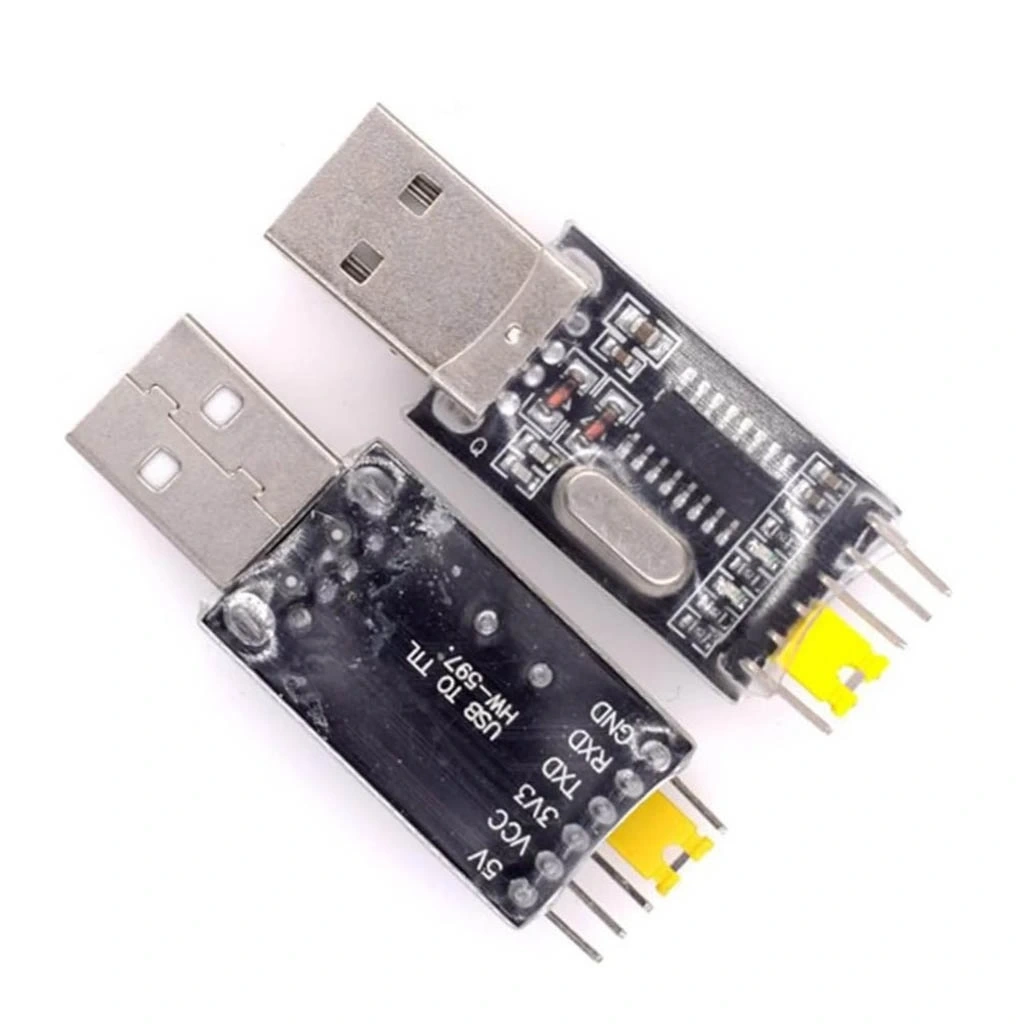

• Çıkış Pinleri: 6 pin (DTR, RXD, TXD, 5V, 3.3V, GND)
• Baud Rate: 300bps - 1Mbps
• Çıkış Akımı:
  • 3.3V: maksimum 100mA
  • 5V: maksimum 500mA (USB bağlantısına bağlı)
• Konektör Tipi: USB Type-A Erkek
• UART Konfigürasyonu: UART/CMOS (5V/3.3V seviye)
• İşletim Sistemi Desteği: Windows XP/7/8/10/11, Mac OS, Linux
• Buffer Boyutu: 576 byte
• LED Gösterge: Güç (kırmızı), TX (yeşil), RX (yeşil)
• Çalışma Sıcaklığı: -40°C ~ +85°C

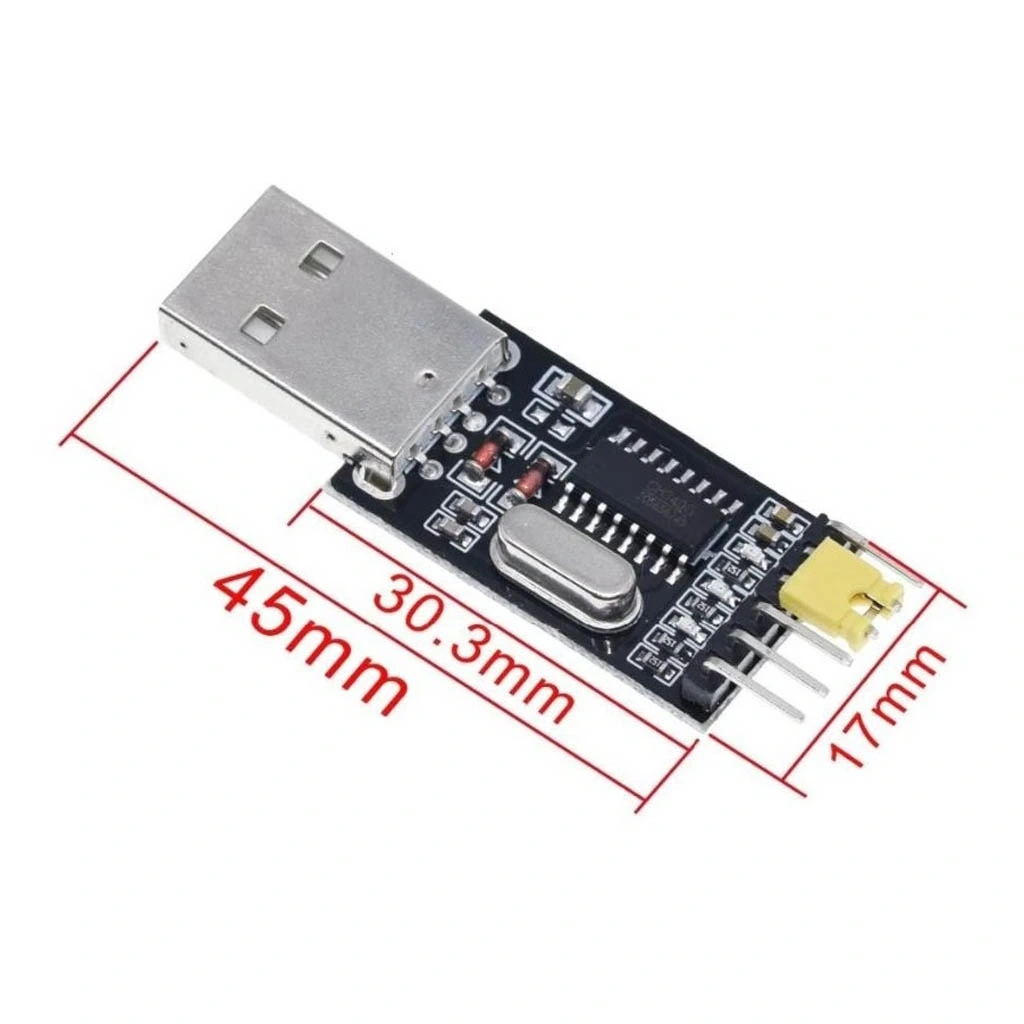

• Boyutlar: Yaklaşık 45mm x 16mm x 10mm
• Ağırlık: Yaklaşık 10g

Bağlantı ve Kullanım

CP2102 USB to TTL Çevirici modülünün çeşitli projeler için bağlantı ve kullanım yöntemleri.

CP2102 modülünü kullanmak için öncelikle bilgisayarınıza bağlayın. İlk kez kullanıyorsanız, gerekli sürücüleri Silicon Labs'ın resmi sitesinden yükleyin veya güncel işletim sistemlerinde otomatik olarak yüklenmesini bekleyin. Bağlantı sonrası bir COM portu oluşturulacaktır.

Mikrodenetleyiciye bağlantı yaparken, çapraz bağlantı prensibini unutmayın: Modülün TX pini mikrodenetleyicinin RX pinine, modülün RX pini mikrodenetleyicinin TX pinine bağlanır. Ayrıca GND pini de mutlaka ortak olmalıdır. Arduino veya ESP8266/ESP32 gibi kartları programlamak için, karta uygun olan DTR veya RST pinlerini de bağlayabilirsiniz. Bu, otomatik program yükleme işlemi için gereklidir.

Modül 3.3V ve 5V çıkış sağlar, bağlayacağınız cihazın çalışma voltajına uygun pini kullanın. ESP8266 gibi 3.3V ile çalışan cihazlar için 3.3V pini tercih edilmelidir. Arduino gibi 5V ile çalışan cihazlar için 5V pini kullanılabilir. Modül üzerindeki LED'ler, güç ve veri iletişimini izlemek için kullanışlıdır: Kırmızı LED güç durumunu, yeşil LED'ler ise TX/RX veri akışını gösterir.

Uygulama Alanları

CP2102 USB to TTL Çevirici modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Mikrodenetleyici Programlama

• Arduino bootloader olmayan kartların programlanması
• ESP8266/ESP32 modüllerinin programlanması
• Raspberry Pi seri konsol erişimi
• PIC, STM32, AVR mikrodenetleyicilerin programlanması
• Bootloader yükleme işlemleri
• Custom PCB kartlarını programlama

Seri Haberleşme ve Debugger

• Mikrodenetleyici debug işlemleri
• Seri monitör üzerinden veri izleme
• Sensör verilerini bilgisayara aktarma
• Kablosuz modüllerin (Bluetooth, WiFi, RF) konfigürasyonu
• GPS, GSM modüllerinin AT komutları ile kontrolü
• Endüstriyel cihazlarla seri iletişim

Sistem Entegrasyonu ve Test

• RS232/RS485 sistemlerle iletişim (ek dönüştürücülerle)
• Elektronik devrelerin test ve kalibrasyonu
• Akıllı ev sistemlerinin konfigürasyonu
• IoT cihazlarının kurulumu ve yönetimi
• Router ve modemlerle seri konsol bağlantısı
• Endüstriyel kontrol sistemlerinin izlenmesi

Proje Örnekleri

CP2102 USB to TTL Çevirici modülü kullanılarak yapılabilecek detaylı proje örnekleri.

ESP8266/ESP32 WiFi Modül Programlama ve Konfigürasyon

CP2102 modülü kullanarak, ESP8266 veya ESP32 WiFi modüllerinizi kolayca programlayabilir ve konfigüre edebilirsiniz. Bağlantı için, modülün 3.3V, GND, TX ve RX pinlerini ESP modülünün ilgili pinlerine bağlayın. ESP modülünü programlama moduna almak için, bazı durumlarda GPIO0 pinini GND'ye çekmek ve modülü resetlemek gerekebilir. Arduino IDE veya PlatformIO gibi ortamlarda geliştirdiğiniz kodları direkt olarak yükleyebilir, veya AT komutları ile modülü konfigüre edebilirsiniz.

Arduino Pro Mini Programlama ve Seri Debug

Dahili USB portu bulunmayan Arduino Pro Mini gibi kartları, CP2102 dönüştürücü ile kolayca programlayabilir ve debug işlemlerini gerçekleştirebilirsiniz. Modülün RX pinini Arduino'nun TX pinine, TX pinini RX pinine, GND pinini GND'ye, DTR pinini Arduino'nun DTR/RST pinine ve uygun voltaj pinini (3.3V veya 5V) VCC pinine bağlayın. Bu bağlantı sayesinde, Arduino IDE üzerinden kod yükleme ve seri monitör ile debug yapabilirsiniz. Özellikle pil ile çalışan düşük güç tüketimli projelerde, USB portu olmayan Arduino Pro Mini tercih edildiğinde bu bağlantı yöntemi çok kullanışlıdır.

GPS Modülü Veri Toplama ve Haritalama

CP2102 modülü kullanarak, bir GPS modülünden konum verilerini bilgisayarınıza aktarabilir ve gerçek zamanlı haritalama yapabilirsiniz. GPS modülünün TX pinini CP2102'nin RX pinine, GPS modülünün RX pinini CP2102'nin TX pinine ve GND pinlerini birbirine bağlayın. GPS modülüne uygun voltajı (genellikle 3.3V) sağlayın. Bilgisayarınızda Arduino IDE'nin seri monitörü veya daha gelişmiş bir yazılım (örneğin, GPS Visualizer, u-center) kullanarak NMEA formatındaki konum verilerini görüntüleyebilir, kaydedebilir ve haritalandırabilirsiniz. Bu sistem, koşu, bisiklet veya gezi rotalarını kaydetmek için kullanılabilir.

Sorun Giderme ve İpuçları

CP2102 USB to TTL Çevirici modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Tanınmıyor: Sürücülerin doğru yüklendiğinden emin olun. Windows için Silicon Labs CP210x sürücüleri gereklidir. Farklı bir USB portu deneyin veya kablonun çalıştığından emin olun.
• Veri İletişimi Yok: TX-RX bağlantılarının çapraz olduğunu doğrulayın (Modül TX → Cihaz RX, Modül RX → Cihaz TX). GND bağlantısını kontrol edin. Terminal programında doğru COM portu ve baud rate ayarlarını seçtiğinizden emin olun.
• Programlama Hatası: DTR veya RST bağlantılarını kontrol edin. Bazı mikrodenetleyiciler programlama için özel bağlantılar gerektirir. Mikrodenetleyiciyi manuel olarak reset moduna alma yöntemini deneyin.
• Yetersiz Güç: Modülün sağladığı 3.3V çıkışı maksimum 100mA ile sınırlıdır. Yüksek güç gerektiren cihazlar için harici güç kaynağı kullanın. USB portundaki güç sınırlamalarını da göz önünde bulundurun.

Performans İpuçları

• Yüksek baud rate'lerde kısa ve kaliteli kablolar kullanın
• Hassas uygulamalarda gürültü önleme için ferrit boncuklar ekleyin
• Farklı seviye gerektiren cihazlarda (3.3V/5V) uygun voltaj seçimi yapın
• Otomatik programlama için DTR/RTS bağlantılarını doğru yapılandırın
• Stabilite için bypass kapasitörleri (100nF) kullanın
• Farklı işletim sistemlerinde kullanırken port isimlerinin değişebileceğini unutmayın (Windows: COMx, Linux: /dev/ttyUSBx, Mac: /dev/cu.SLAB_USBtoUART)
