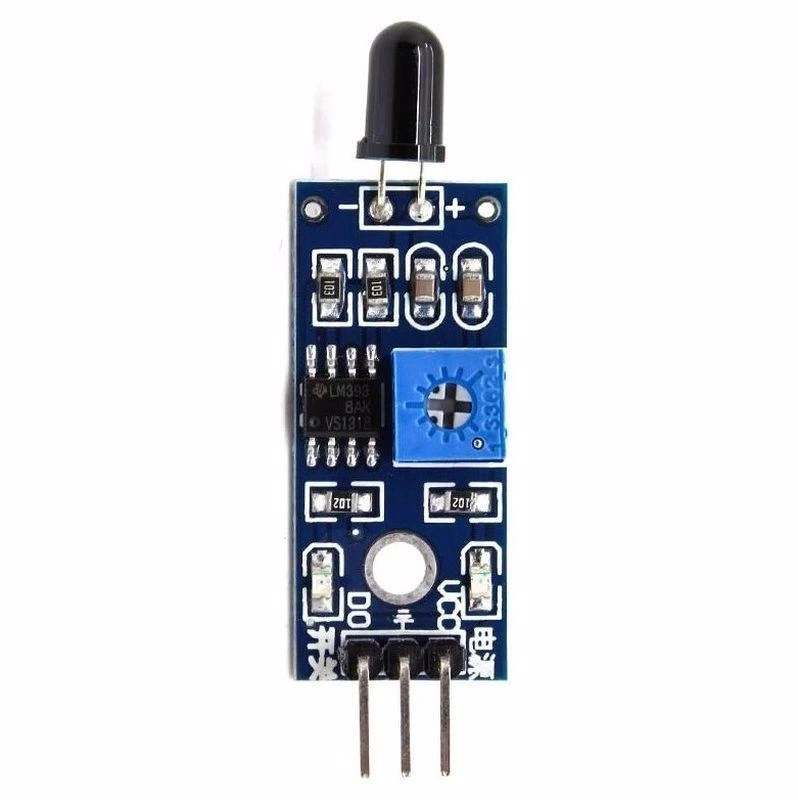

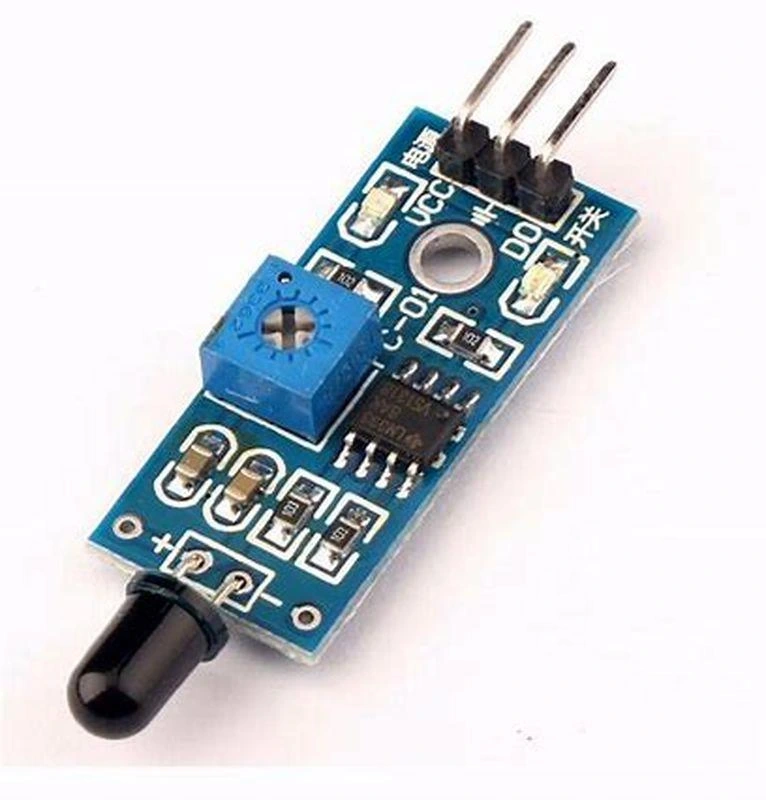

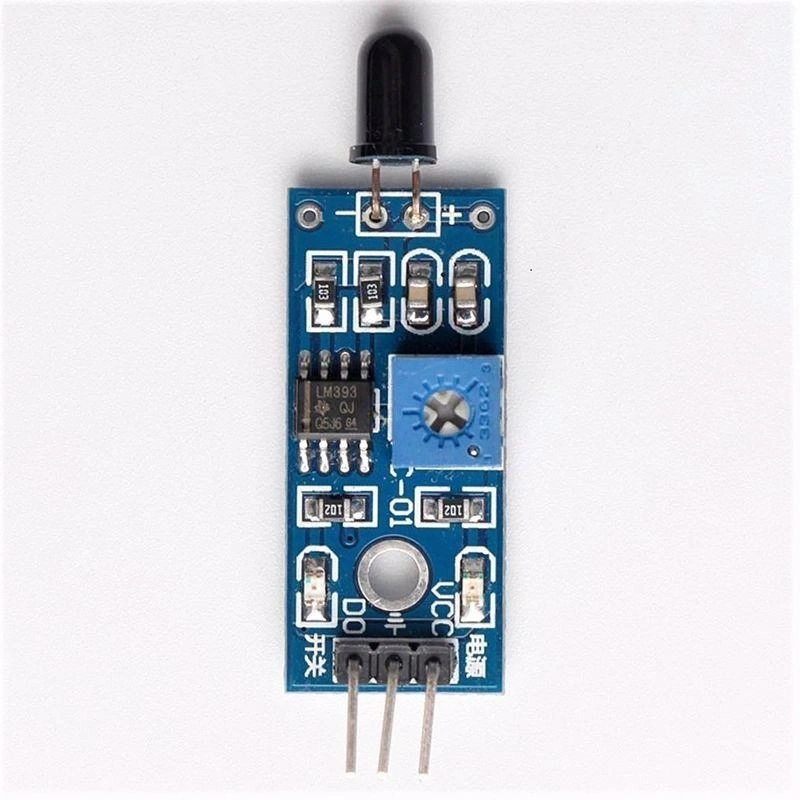

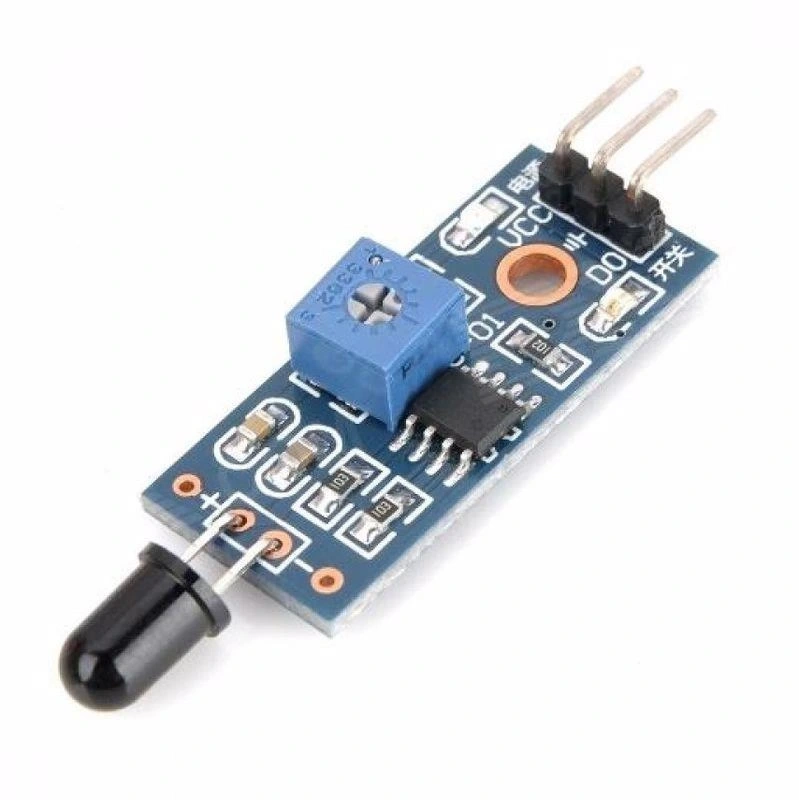

Arduino Alev Algılama Sensörü Modülü

Arduino Alev Algılama Sensörü Modülü

Arduino Alev Algılama Sensörü Modülü, yangın güvenliği ve alev tespiti gerektiren projeler için tasarlanmış hassas bir sensör kartıdır. IR (kızılötesi) spektrumunda 760nm-1100nm dalga boyları arasındaki ışık değişimlerini algılayarak açık ateş ve alev kaynaklarını tespit edebilir. Kompakt yapısı ve kolay entegrasyonu sayesinde hem hobi hem de profesyonel güvenlik uygulamaları için idealdir.

Modül üzerinde bulunan hassasiyet ayar potansiyometresi, farklı ortam koşullarına ve mesafelere göre sensörün tepki eşiğini ayarlama imkanı sağlar. Hem dijital (0/1) hem de analog çıkış sunan bu sensör kartı, 60° algılama açısı ve 100cm'ye kadar etkin algılama mesafesi ile çeşitli uygulama senaryolarına uyum sağlar.

Arduino Alev Algılama Sensörü, Arduino kartları ve diğer mikrodenetleyicilerle doğrudan çalışabilen, yangın alarm sistemleri, robot itfaiyeciler, güvenlik sistemleri ve diğer tehlike algılama uygulamaları için çeşitli elektronik modüller ile entegre edilebilen pratik bir çözümdür.

---

Teknik Özellikler

Bu bölümde Arduino Alev Algılama Sensörü Modülünün detaylı teknik özellikleri listelenmektedir.

• Model: Flame Sensor Module (YG1006 bazlı)
• Çalışma Voltajı: 3.3V - 5V DC
• Algılama Elemanı: IR fotodiyot (YG1006 veya eşdeğeri)
• Spektral Hassasiyet: 760nm - 1100nm
• Algılama Açısı: Yaklaşık 60 derece
• Algılama Mesafesi: 20cm - 100cm (ayarlanabilir)
• Çıkış Türleri: Dijital (DO) ve Analog (AO)
• Karşılaştırıcı Çip: LM393
• Sinyal İndikatörü: Güç LED'i ve Dijital Çıkış LED'i
• Ayarlanabilirlik: Hassasiyet potansiyometresi ile
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• PCB Boyutları: Yaklaşık 3.2cm x 1.4cm
• Montaj Delikleri: 2 adet, 3mm çap
• Konnektör: 4-pin (VCC, GND, DO, AO)
• Komparatör Çıkış Durumu: Alev algılandığında dijital çıkış LOW (0)
• Güç Tüketimi: <15mA
• Yanlış Alarm Azaltımı: IR filtre
• Uyumluluk: Arduino, Raspberry Pi, ESP8266, ESP32 ve diğer mikrodenetleyiciler

---

Bağlantı ve Kullanım

Arduino Alev Algılama Sensörü Modülünün bağlantı şeması ve kullanım talimatları.

Temel Bağlantı Şeması

Alev sensörü modülünün Arduino ve diğer sistemlere bağlanması:

• Arduino Bağlantısı:
  • VCC → Arduino 5V veya 3.3V
  • GND → Arduino GND
  • DO (Dijital Çıkış) → Arduino Dijital Pin (örn. D2)
  • AO (Analog Çıkış) → Arduino Analog Pin (örn. A0)
• ESP8266/ESP32 Bağlantısı:
  • VCC → 3.3V (ESP modülleri genellikle 3.3V ile çalışır)
  • GND → GND
  • DO → Herhangi bir dijital GPIO pin
  • AO → ADC pin (ESP8266'da sadece 1 ADC bulunur)
• Raspberry Pi Bağlantısı:
  • VCC → 3.3V (Pi'nin 5V pininden beslemekten kaçının)
  • GND → GND
  • DO → Herhangi bir GPIO pin
  • AO → Raspberry Pi'nin doğrudan analog girişi olmadığından harici ADC gerektirir

Dijital ve Analog Çıkış Kullanımı

Sensörden gelen verilerin okunma ve yorumlanma teknikleri:

• Dijital Çıkış (DO):
  • Alev yokken: HIGH (1) seviyesi
  • Alev algılandığında: LOW (0) seviyesi
  • Potansiyometre ile hassasiyeti ayarlanabilir
  • Basit tespit için idealdir (var/yok)
• Analog Çıkış (AO):
  • Alev yokken: Yüksek analog değer (yaklaşık 1000-1023)
  • Alev algılandığında: Düşük analog değer (alevden uzaklığa göre değişir)
  • Mesafe ve alev yoğunluğu hakkında fikir verir
  • Daha hassas ölçüm ve mesafe tahmini için kullanılabilir
• Çift Çıkış Kullanımı:
  • Dijital çıkış ile hızlı tetikleme
  • Analog çıkış ile alev yoğunluğu ve mesafe analizi
  • İki çıkışı birlikte kullanarak daha güvenilir tespit sistemi oluşturulabilir

Hassasiyet Kalibrasyonu

Sensörün çeşitli ortam koşullarına uyum sağlaması için kalibrasyon teknikleri:

• Potansiyometre Ayarı:
  • Mavi potansiyometreyi saat yönünde çevirmek hassasiyeti artırır
  • Saat yönünün tersine çevirmek hassasiyeti azaltır
  • Küçük adımlarla ayarlama yaparak en optimal noktayı bulun
• Kalibrasyon Prosedürü:
  • Sensörü normal ortam koşullarında test etmeye başlayın
  • Belirli mesafelerden (20cm, 50cm, 100cm) kontrollü alev kaynağı ile test edin
  • Yanlış alarmları en aza indirmek için iç mekan aydınlatması ile test edin
  • Yazılımda eşik değerleri oluşturmak için analog değerleri kaydedin
• Yazılım Kalibrasyonu:
  • Ortam değerlerini kaydetmek için başlangıç kalibrasyonu rutini
  • Hareketli ortalama veya dijital filtreleme ile gürültü azaltma
  • Çevresel koşullara göre dinamik eşik değeri ayarlama

---

Uygulama Alanları

Arduino Alev Algılama Sensörü Modülünün kullanılabileceği popüler uygulama alanları.

Güvenlik Sistemleri

Sensörün koruma ve güvenlik amaçlı kullanımları:

• Ev Yangın Alarm Sistemleri:
  • Mutfak, garaj ve atölye gibi yangın riski yüksek alanlarda erken uyarı
  • Geleneksel duman dedektörlerini tamamlayıcı sistem
  • Wi-Fi veya GSM modülleriyle uzaktan bildirim gönderme
• Endüstriyel Güvenlik:
  • Fabrika ve üretim tesislerinde kritik bölgelerin izlenmesi
  • Yanıcı malzeme depolarında güvenlik önlemi
  • Elektrik panelleri ve makine odalarında yangın tespiti
• Otomatik Söndürme Sistemleri:
  • Alev algılandığında otomatik olarak su püskürtme mekanizmaları
  • Söndürücü gazlı sistemlerin tetiklenmesi
  • Elektrik kesme ve tahliye alarmlarını çalıştırma

Robotik Uygulamalar

Alev sensörünün robotik projelerdeki kullanımları:

• İtfaiyeci Robotlar:
  • Alev kaynağını tespit edip ona doğru ilerleyen robotlar
  • Birden fazla sensörle daha hassas yön tespiti
  • Su veya söndürücü gazla donatılmış otonom yangın söndürme robotları
• Gezgin Robotlar:
  • Tehlikeli ortamlarda yangın tespiti yapan keşif robotları
  • Afet bölgelerinde arama-kurtarma robotları
  • Çoklu sensör füzyonu ile çevre analizi yapan sistemler
• Drone ve Uçan Sistemler:
  • Orman yangını tespiti için drone sistemleri
  • Yüksek binaların dış cephelerini izleyen otonom araçlar
  • Erişilmesi zor bölgelerde yangın keşif sistemleri

Eğitim ve Hobi Projeleri

Öğrenme ve deneysel uygulamalarda sensör kullanımı:

• STEM Eğitim Projeleri:
  • IR sensörlerin çalışma prensiplerini gösteren deney setleri
  • Basit yangın alarm sistemi yapım projeleri
  • Sensör ve mikrodenetleyici programlama öğrenme araçları
• Yarışma Robotları:
  • Mum bulma ve söndürme yarışmaları için robotlar
  • Engel aşıp hedef bulma görevleri için sensör entegrasyonu
  • Çoklu sensör verilerini birleştiren akıllı sistemler
• Sanatsal Enstalasyonlar:
  • Ateşle etkileşime giren interaktif sanat eserleri
  • Aleve tepki veren ışık ve ses sistemleri
  • Performans sanatında sensörlü kontrol mekanizmaları

---

Arduino Programlama Örnekleri

Arduino Alev Algılama Sensörü Modülünün kullanımı için örnek kodlar ve programlama teknikleri.

Temel Dijital Okuma Kodu

Dijital çıkışı kullanarak basit alev tespiti yapan Arduino kodu:

• Kod Bileşenleri:
  • Pin tanımlamaları ve başlangıç ayarları
  • Dijital giriş okuma fonksiyonları
  • Alev tespit durumuna göre tepki verme
• Örnek Kod İşlevleri:
  • Dijital pin üzerinden LOW sinyalini algılayarak alev tespiti
  • Alarm durumunda LED yakma ve buzzer çalma
  • Serial Monitor üzerinden durum bildirimi
• Uygulamalar:
  • Basit yangın alarm sistemleri
  • Tetikleyici olarak kullanılan tespit sistemleri
  • Hızlı tepki gerektiren güvenlik uygulamaları

Analog Değer Okuma ve Analiz

Analog çıkışı kullanarak daha detaylı alev analizi yapan uygulamalar:

• Kod Bileşenleri:
  • analogRead() fonksiyonu ile değer okuma
  • Eşik değerlerine göre mesafe ve yoğunluk tahmini
  • Değer aralıklarına göre farklı tepki senaryoları
• Veri İşleme Teknikleri:
  • Hareketli ortalama ile gürültü filtreleme
  • Zaman içinde değer değişimlerini izleme
  • Lineer olmayan ölçekleme ile mesafe tahmini
• Uygulamalar:
  • Alev kaynağının mesafesini tahmin eden sistemler
  • Farklı alev türlerini (boyut/yoğunluk) sınıflandırma
  • Kademeli alarm sistemleri (mesafeye göre artarak değişen)

Çoklu Sensör Entegrasyonu

Birden fazla sensörü birleştiren gelişmiş algılama sistemleri:

• Diğer Sensörlerle Kombinasyon:
  • Duman sensörleri ile doğrulama yapan sistemler
  • Sıcaklık sensörleri ile çapraz kontrol
  • PIR hareket sensörleri ile sahte alarmları azaltma
• Çoklu Alev Sensörü Kullanımı:
  • Üçgenleme tekniği ile alev kaynağı konumu tespit etme
  • Farklı yönlere bakan sensörlerle 360° kapsama alanı
  • Oylamalı sistem ile güvenilirliği artırma
• IoT ve Uzaktan İzleme:
  • Wi-Fi/Bluetooth ile mobil cihazlara bildirim gönderme
  • Web tabanlı izleme panelleri oluşturma
  • Bulut tabanlı veri kaydı ve analizi

---

Karşılaştırma ve Alternatifler

Arduino Alev Algılama Sensörü Modülünün diğer yangın tespit teknolojileriyle karşılaştırılması.

Farklı Yangın Algılama Teknolojileri

Çeşitli yangın tespit yöntemlerinin karşılaştırması:

• IR Alev Sensörleri (Bu Ürün):
  • Avantajlar: Hızlı tepki süresi, açık alev tespitinde yüksek hassasiyet, düşük maliyet
  • Dezavantajlar: Güneş ışığı ve IR kaynaklardan etkilenebilir, dumanı algılayamaz
  • Kullanım: Açık alev tespiti gereken ortamlar, robotik uygulamalar
• Duman Dedektörleri:
  • Avantajlar: Yanmanın erken aşamalarında tespit, geniş kapsama alanı
  • Dezavantajlar: Daha yavaş tepki süresi, dumansız yangınları kaçırabilir
  • Kullanım: Ev ve ofis yangın alarm sistemleri, standart güvenlik ekipmanı
• Sıcaklık/Isı Sensörleri:
  • Avantajlar: Yanlış alarm oranı düşük, çevresel faktörlerden az etkilenir
  • Dezavantajlar: Yangını geç aşamalarda tespit eder, mesafe gerektiren uygulamalarda sınırlı
  • Kullanım: Mutfak, kazan dairesi gibi yüksek ısı ortamları
• UV Alev Dedektörleri:
  • Avantajlar: Geniş spektrumda tespit, yüksek hassasiyet
  • Dezavantajlar: Daha pahalı, bazı engeller UV ışığı bloklayabilir
  • Kullanım: Endüstriyel ve profesyonel yangın algılama sistemleri

Alternatif IR Sensör Modülleri

Farklı IR tabanlı alev algılama sensörlerinin karşılaştırması:

• YG1006 Tabanlı Modüller (Bu Ürün):
  • Özellikler: 760-1100nm spektral aralık, 60° algılama açısı, dijital ve analog çıkış
  • Avantajlar: Yaygın bulunabilirlik, Arduino ile uyumluluk, düşük fiyat
  • Kullanım: Hobi projeleri, basit alarm sistemleri, eğitim uygulamaları
• Çok Spektrumlu IR Alev Sensörleri:
  • Özellikler: Birden fazla IR dalga boyunu algılama, daha yüksek hassasiyet
  • Avantajlar: Daha az yanlış alarm, daha uzun mesafeden algılama
  • Kullanım: Profesyonel güvenlik sistemleri, endüstriyel ortamlar
• IR Kamera Modülleri:
  • Özellikler: Termal görüntüleme, sıcaklık haritası oluşturma
  • Avantajlar: Görsel geri bildirim, geniş alan tarama, ısı dağılımı analizi
  • Kullanım: Gelişmiş güvenlik sistemleri, araştırma, analitik uygulamalar

Seçim Faktörleri

Projenize uygun yangın algılama teknolojisi seçiminde dikkat edilecek hususlar:

• Çevre Koşulları:
  • Ortam ışığı ve IR kaynakları yanlış alarmları etkileyebilir
  • Nem ve toz seviyesi sensör performansını değiştirebilir
  • Dış mekan uygulamaları için hava koşullarına dayanıklı çözümler gereklidir
• Algılama Gereksinimleri:
  • Tepki süresi (hayati tehlike durumlarında kritik)
  • Algılama mesafesi ve açısı (kapsama alanı)
  • Hassasiyet ve doğruluk gereksinimleri
• Entegrasyon Kolaylığı:
  • Mikrodenetleyici uyumluluğu (Arduino, ESP, Raspberry Pi)
  • Çıkış tipleri (dijital, analog, seri iletişim)
  • Güç gereksinimleri ve fiziksel boyut kısıtlamaları

---

Montaj ve Kurulum Rehberi

Arduino Alev Algılama Sensörü Modülünün çeşitli projelere montajı ve kurulumu için detaylı kılavuz.

Fiziksel Montaj Seçenekleri

Sensörün farklı yüzey ve yapılara montaj yöntemleri:

• PCB Montaj Delikleri:
  • M3 vida ve somunlar ile sabit montaj
  • Plastik standoff kullanımı ile yükseltilmiş montaj
  • Vida delikleri arasındaki mesafeye uygun braket tasarımı
• Alternatif Montaj Yöntemleri:
  • Çift taraflı yapışkan bant ile hızlı montaj
  • Sıcak silikon veya epoksi ile sabitlemek
  • 3D baskılı özel montaj parçaları tasarlamak
• Koruyucu Muhafaza:
  • Sensör optiğini kir ve tozdan korumak için şeffaf kapak
  • Su geçirmez muhafazada pencere açıklığı ile montaj
  • Hareketli platformlarda titreşim sönümleyici montaj

Kablolama ve Bağlantı İpuçları

Güvenilir ve uzun ömürlü elektriksel bağlantı teknikleri:

• Kablo Seçimi ve Hazırlama:
  • Kısa mesafeler için (< 30cm) standart jumper kablolar
  • Orta mesafeler için (30cm-2m) 24-22 AWG kablolar
  • Uzun mesafeler veya gürültülü ortamlar için blendajlı kablo
• Bağlantı Teknikleri:
  • Header pinlere female jumper bağlantısı
  • Güvenilir iletim için lehimleme ve ısı ile daralan makaron kullanımı
  • Sökülebilir bağlantılar için JST veya Dupont konnektörler
• Sinyal Kalitesini İyileştirme:
  • Analog okumalar için mümkün olduğunca kısa kablo kullanımı
  • Güç ve sinyal kablolarını ayrı güzergahlardan geçirme
  • Elektromanyetik gürültüden etkilenmemek için blendajlı kablo kullanımı

Optimum Yerleştirme

Sensörün en etkili şekilde konumlandırılması için tavsiyeler:

• Algılama Alanı Optimizasyonu:
  • Sensörün 60° algılama açısını göz önünde bulundurarak konumlandırma
  • Köşe yerleşiminde iki sensör ile 90° kapsamı sağlama
  • Birden fazla sensörle ölü noktaları önleme
• Yükseklik ve Açı Ayarı:
  • Odanın orta noktasını görecek şekilde sensörü konumlandırma
  • Yere yakın oluşabilecek alevler için aşağıya doğru açılandırma
  • Ayarlanabilir montaj ile optimum açıyı bulma
• Kaçınılması Gereken Yerler:
  • Doğrudan güneş ışığı alan pencere yanları
  • Halojen lambalar, ısıtıcılar gibi IR kaynakları yakını
  • Yoğun duman veya buhar oluşan alanlar (sensörün görüşünü engelleyebilir)
  • Titreşimli yüzeyler (yanlış okumalara neden olabilir)

---

Sorun Giderme ve İpuçları

Arduino Alev Algılama Sensörü Modülünün kullanımında karşılaşılabilecek sorunlar ve pratik çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

Alev sensörü kullanımında sık karşılaşılan zorluklar:

• Sensör Tepki Vermiyor:
  • Güç bağlantısını kontrol edin (VCC ve GND)
  • Güç LED'inin yanıp yanmadığını kontrol edin
  • Potansiyometreyi maksimum hassasiyete getirip test edin
  • Farklı bir giriş pini veya Arduino ile test edin
• Yanlış Alarmlar veya Sürekli Tetikleme:
  • Potansiyometreyi saat yönünün tersine çevirerek hassasiyeti azaltın
  • Ortamdaki IR kaynakları (güneş ışığı, halojen lambalar) kontrol edin
  • Sensörü farklı bir konuma yerleştirin veya yönünü değiştirin
  • Yazılımda filtreleme veya debounce mekanizması ekleyin
• Yetersiz Algılama Mesafesi:
  • Potansiyometreyi saat yönünde çevirerek hassasiyeti artırın
  • Sensörün önündeki engelleri kaldırın
  • Sensörü alev kaynağına doğrudan bakacak şekilde yönlendirin
  • Ortam ışığını azaltarak IR kontrastını yükseltin

Performans İyileştirme

Sensör performansını optimize etme yöntemleri:

• Yazılım İyileştirmeleri:
  • Hareketli ortalama algoritması ile gürültülü okumaları filtreleme
  • Çoklu örnek alma ile kararlılığı artırma
  • Zamansal karşılaştırma ile ani değişimleri saptama
• Donanım İyileştirmeleri:
  • IR filtre ekleyerek sadece belirli dalga boylarına tepki vermesini sağlama
  • Sensör etrafına ışık tüneli veya siperi ekleyerek yan ışıkları engelleme
  • Harici amplifikatör devresi ile hassasiyeti artırma
• Çevresel Optimizasyon:
  • Sensörü çevresel IR kaynaklarından uzakta konumlandırma
  • Kızılötesi ışınları yansıtabilecek parlak yüzeylerden kaçınma
  • Sensör lensini düzenli olarak temizleme

Gelişmiş Kullanım İpuçları

Alev sensörünün daha etkili kullanımı için profesyonel tavsiyeler:

• Çoklu Sensör Konuşlandırma:
  • Farklı açılara bakan birden fazla sensör ile 360° kapsama
  • Üçgenleme tekniği ile alev kaynağının konumunu belirleme
  • Sensör verilerini karşılaştırarak yanlış alarmları azaltma
• Akıllı Adaptasyon Algoritmaları:
  • Ortam koşullarına göre otomatik kalibrasyon
  • Gündüz/gece modlarında farklı hassasiyet profilleri
  • Önceki algılama desenlerinden öğrenme mekanizmaları
• Güvenilirliği Artırma:
  • Farklı sensör türleriyle (alev, duman, ısı) çapraz doğrulama
  • Yedekli güç kaynağı ve bağlantı sistemi
  • Düzenli test ve kalibrasyon rutinleri oluşturma
  • Periyodik diagnostik testler ile sensör sağlığını kontrol etme

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
