4 Pin Dip Switch

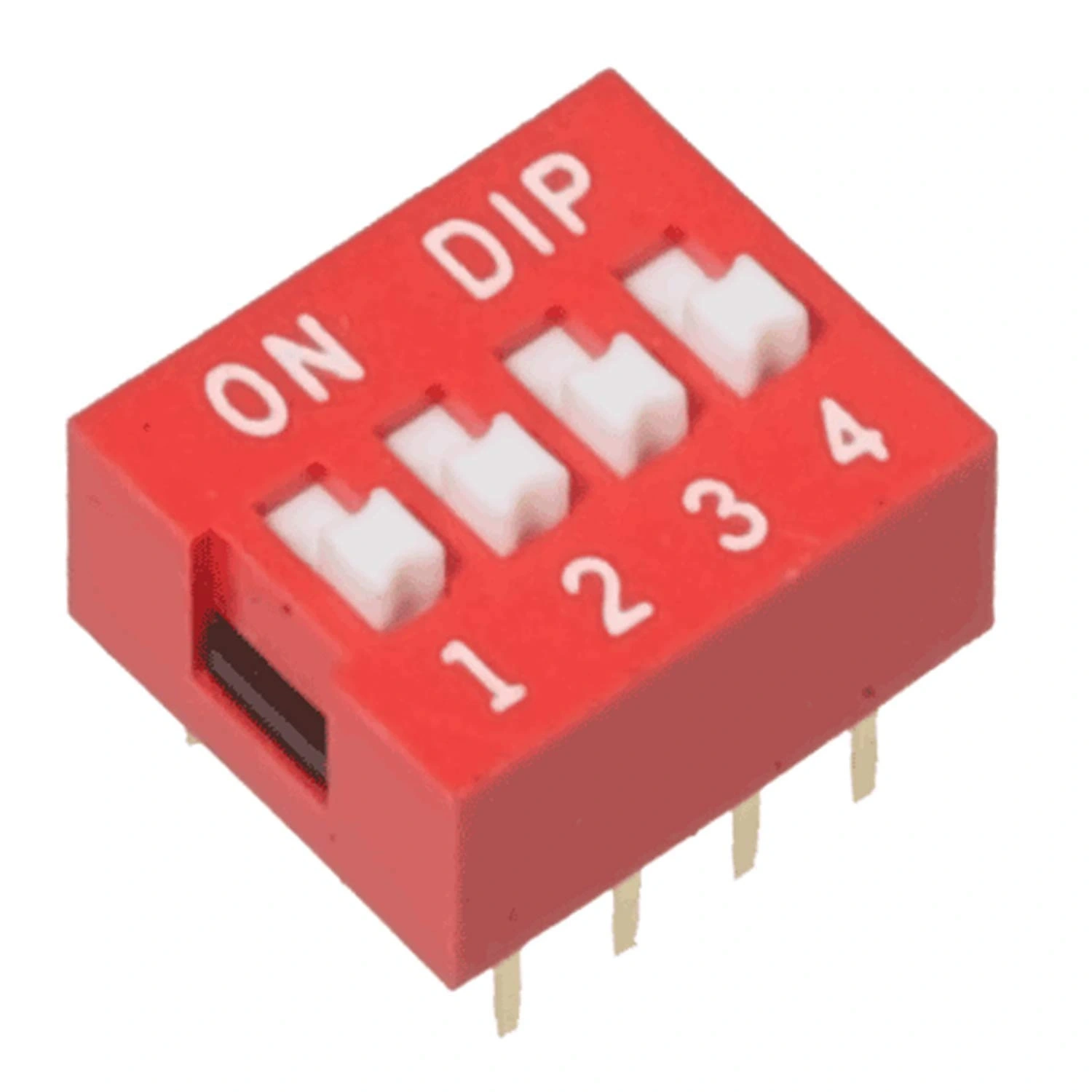

4 Pin DIP Switch

Tabanı düz, dört bacağa sahip olan 4 Pin Dip Switch, elektronik cihazlarda genellikle ayarları ve yönergeleri kontrol etmek için kullanılan bir anahtarlama bileşenidir. Her bir bacak, anahtarlama işlemini gerçekleştirmek için kullanılan bir pimi temsil eder.

Bu dip switchler genellikle mikrodenetleyiciler, bilgisayar anakartları, endüstriyel kontrol sistemleri gibi birçok cihazda kullanılır. Çoğunlukla, iki pozisyona sahip olan 4 Pin Dip Switch, her bir pinin farklı bir özellik veya ayar için kullanılmasını sağlar.

Dip switchler, genellikle ayarları saklama veya belirli işlemleri kontrol etme amacıyla kullanılırlar.Örneğin, bir bilgisayar anakartında 4 Pin Dip Switch, BIOS ayarlarını kontrol etmek için kullanılabilir. Her bir switch pozisyonu, belirli bir özelliği veya ayarı etkinleştirip devre dışı bırakabilir.4 Pin Dip Switch, elektronik cihazların ayarları ve işlemleri kontrol etmek için etkili bir çözüm sunar. Tasarımları basit olduğu için kullanıcı tarafından kolayca kullanılabilirler. Ancak, ayarları değiştirmek için dikkatli olmak önemlidir, çünkü yanlış bir ayar cihazın doğru şekilde çalışmasını engelleyebilir veya zarar verebilir.

Sürgülü mekanizması ile ON-OFF konumları arasında kolay geçiş yapılır ve kalıcı ayarlama imkanı sunar. Jumper kullanımına alternatif olarak, yazılım güncellemesi gerekmeden donanım ayarlarını değiştirmek için kullanışlıdır. Küçük boyutuna rağmen güvenilir ve uzun ömürlü yapısıyla elektronik projelerinizde yıllarca sorunsuz çalışır.

---

Teknik Özellikler

Dip switchler, kullanımı kolay olmaları ve basit bir tasarıma sahip olmaları nedeniyle tercih edilirler. Ayarları değiştirmek için genellikle bir düğme veya küçük bir nesne kullanılır. Her bir pozisyon, iki durumu temsil eder: açık veya kapalı.

• Tip: DIP Switch (Dual In-line Package Switch)
• Anahtar Sayısı: 4 bağımsız anahtar
• Montaj Tipi: THT (Through Hole Technology)
• Çalışma Şekli: Sürgülü (Slide)
• Kontak Tipi: SPST (Tek Kutuplu Tek Atım)
• Kontak Düzeni: Normalde Açık (NO)
• Konumlar: ON-OFF (2 pozisyon)
• Bacak Sayısı: 8 pin (4 çift)
• Pin Aralığı: 2.54mm (0.1 inç)
• Voltaj Değeri: 24V DC
• Akım Kapasitesi: 25mA
• Kontak Direnci: <100mΩ
• Yalıtım Direnci: >100MΩ
• Mekanik Ömür: >2,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Malzeme: Plastik gövde, metal kontaklar
• Renk: Mavi gövde

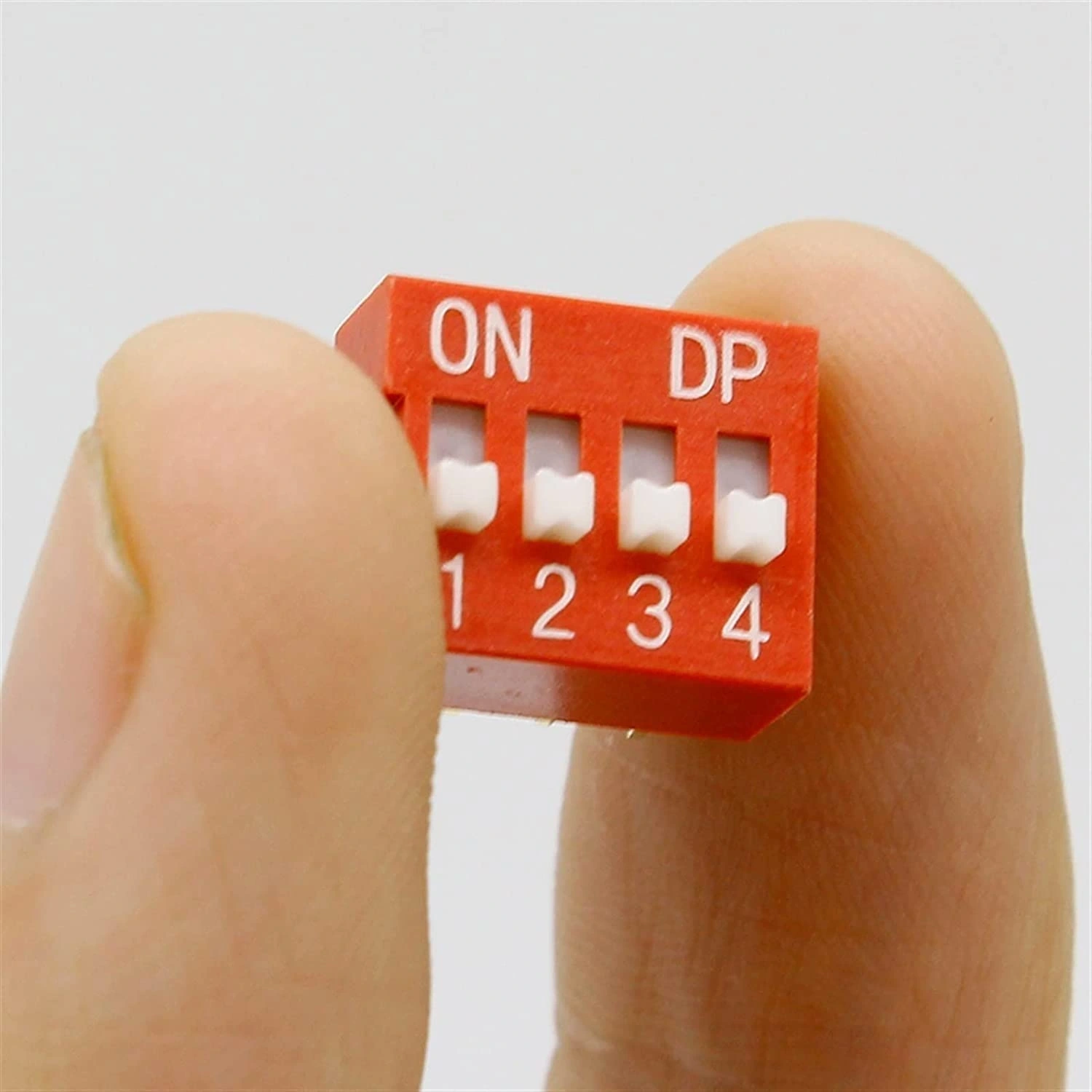

• Boyutlar: Yaklaşık 10mm x 7mm x 8mm

---

Kullanım Avantajları

4 Pin DIP Switch, elektronik projeleriniz için kompakt ve güvenilir bir anahtar çözümüdür. 4 ayrı anahtar içeren bu DIP switch, PCB montajına uygun DIP (Dual In-line Package) yapısı ile Arduino projeleri, devre kartları ve çeşitli elektronik uygulamalar için ideal bir seçimdir.

• Çoklu Anahtar Yapısı: 4 bağımsız anahtarı tek pakette sunar.
• Kompakt Boyut: Minimum PCB alanı kaplar.
• Standart DIP Kılıf: Breadboard ve PCB'lere kolayca monte edilir.
• Kolay Ayarlama: Sürgülü mekanizma ile hızlı değişiklik yapılır.
• Kalıcı Pozisyonlama: Güç kapalıyken bile ayarlar korunur.
• Jumper Alternatifi: Daha güvenilir ve kompakt çözüm sunar.
• Görsel Gösterge: Açık/Kapalı konumları görsel olarak anlaşılır.
• Düşük Kontak Direnci: Güvenilir elektriksel iletim sağlar.
• Sağlam Yapı: Zorlu ortamlarda bile dayanıklıdır.
• Yazılımsız Ayarlama: Donanım konfigürasyonu için idealdir.
• Endüstri Standardı: Yaygın kullanılan ölçü ile geniş uyumluluk.
• Yeniden Programlanabilir: İstenildiği zaman ayarlar değiştirilebilir.

---

İdeal Kullanım Alanları

Çoklu anahtarlama ihtiyacı olan projelerde kullanmak için 4 Pin DIP Switch, tek bir komponent içinde 4 bağımsız anahtar sunarak devre kartı üzerinde alan tasarrufu sağlar. Standart DIP kılıf yapısı ile breadboard ve PCB'lere kolayca monte edilir.

• Arduino Projeleri: Çalışma modları ve ayar seçimi
• Mikrodenetleyici Kartları: Donanım konfigürasyonu
• Adres Seçimi: I2C ve SPI cihazlarda adres belirleme
• Elektronik Kimliklendirme: ID belirleme ve kodlama
• Haberleşme Devreleri: İletişim parametreleri ayarı
• Test Ekipmanları: Farklı test senaryoları seçimi
• DIY Elektronik Projeleri: Kullanıcı tarafından ayarlanabilir fonksiyonlar
• Kontrol Devreleri: Çalışma modları belirleme
• Hassas Ekipmanlar: Kalibrasyon ve parametre ayarları
• Endüstriyel Kontrol Sistemleri: Operasyonel parametreler
• Eğitim Setleri: Farklı senaryoları gösterme
• Prototipleme: Hızlı devre konfigürasyonu

---

Montaj ve Kullanım İpuçları

---

DIP Switch Çalışma Prensibi

DIP Switch (Dual In-line Package Switch), bir komponent içinde birden fazla bağımsız anahtarı barındıran bir elektronik cihazdır. Her anahtar, sürgülü mekanizma ile ON veya OFF konumuna getirilebilir.

4 Pin DIP Switch içinde 4 adet bağımsız SPST (Tek Kutuplu Tek Atım) anahtar bulunur. Toplam 8 bacağı vardır ve her anahtar için 2 bacak kullanılır. Sürgü ON konumunda iken karşılık gelen iki pin arasında elektriksel bağlantı kurulur, OFF konumunda ise bu bağlantı kesilir. DIP Switch mekanik bir komponent olduğundan, güç kesintisinden sonra bile ayarladığınız konfigürasyon korunur. Bu özellik, cihaz açılışında belirli davranışları tanımlamak veya mikrodenetleyicilerin çalışma modlarını belirlemek için kullanılır.

---

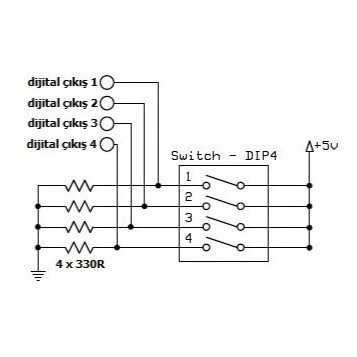

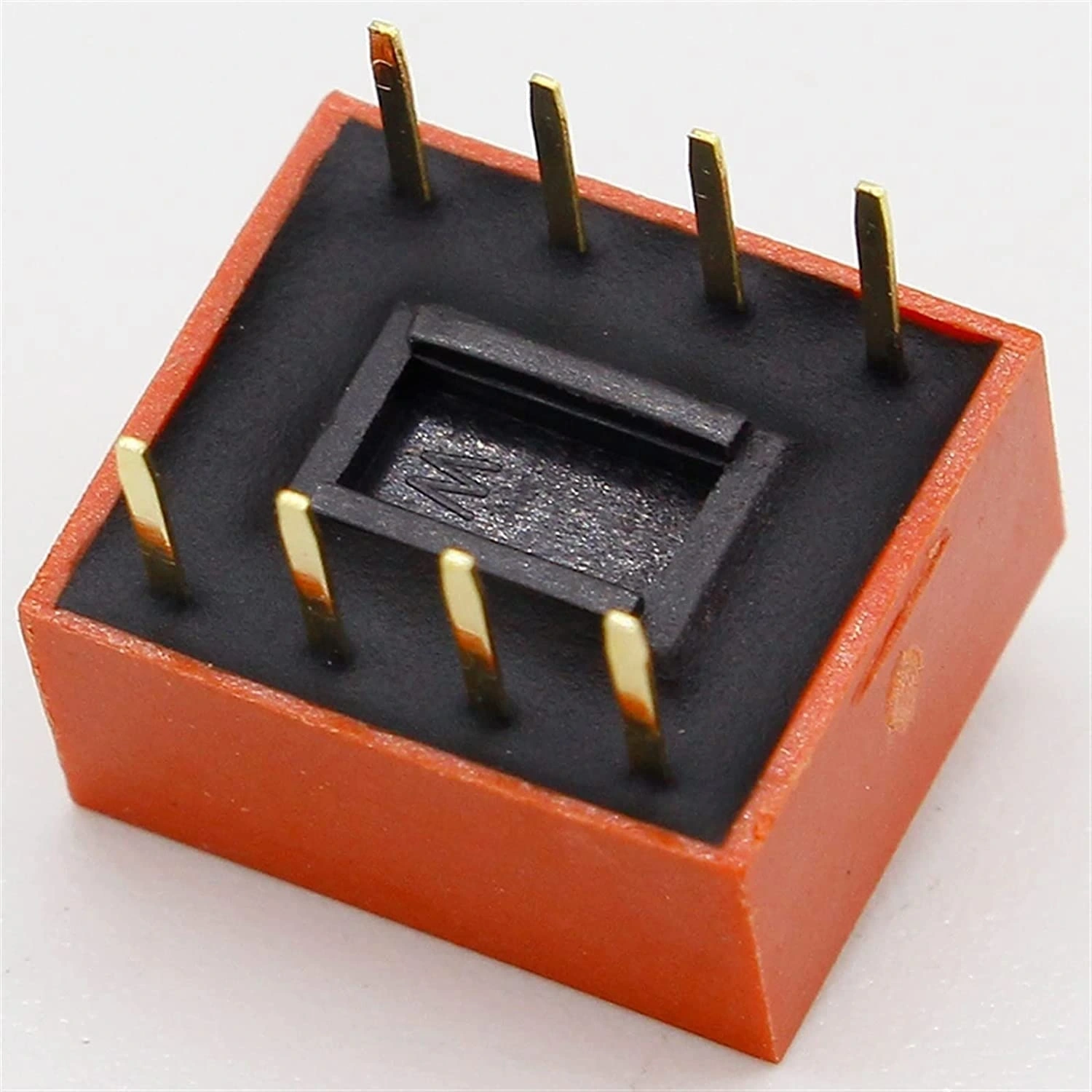

Bağlantı Şeması ve Pin Yapısı

4 Pin DIP Switch, 8 bacaklı bir komponenttir ve içerisinde 4 adet bağımsız anahtar barındırır. Pin yapısı standart DIP (Dual In-line Package) formatındadır.

Pin dizilimi şu şekildedir: Her anahtar için iki pin bulunur ve bu pinler karşılıklı olarak yerleştirilir. Üstten bakıldığında, sol taraftaki pinler 1'den 4'e, sağ taraftaki pinler 8'den 5'e numaralandırılır. Anahtar 1 için pin 1 ve 8, anahtar 2 için pin 2 ve 7, anahtar 3 için pin 3 ve 6, anahtar 4 için pin 4 ve 5 kullanılır. Her anahtar sürgüsü ON konumunda iken ilgili pinler arasında elektriksel bağlantı kurulur. Mikrodenetleyicilerle kullanımda, her switch pini pull-up veya pull-down direnci ile kullanılmalıdır, çünkü anahtarlar sadece bağlantıyı keser veya kurar.

---

Paket İçeriği

• 1 x 4 Pin DIP Switch

---
