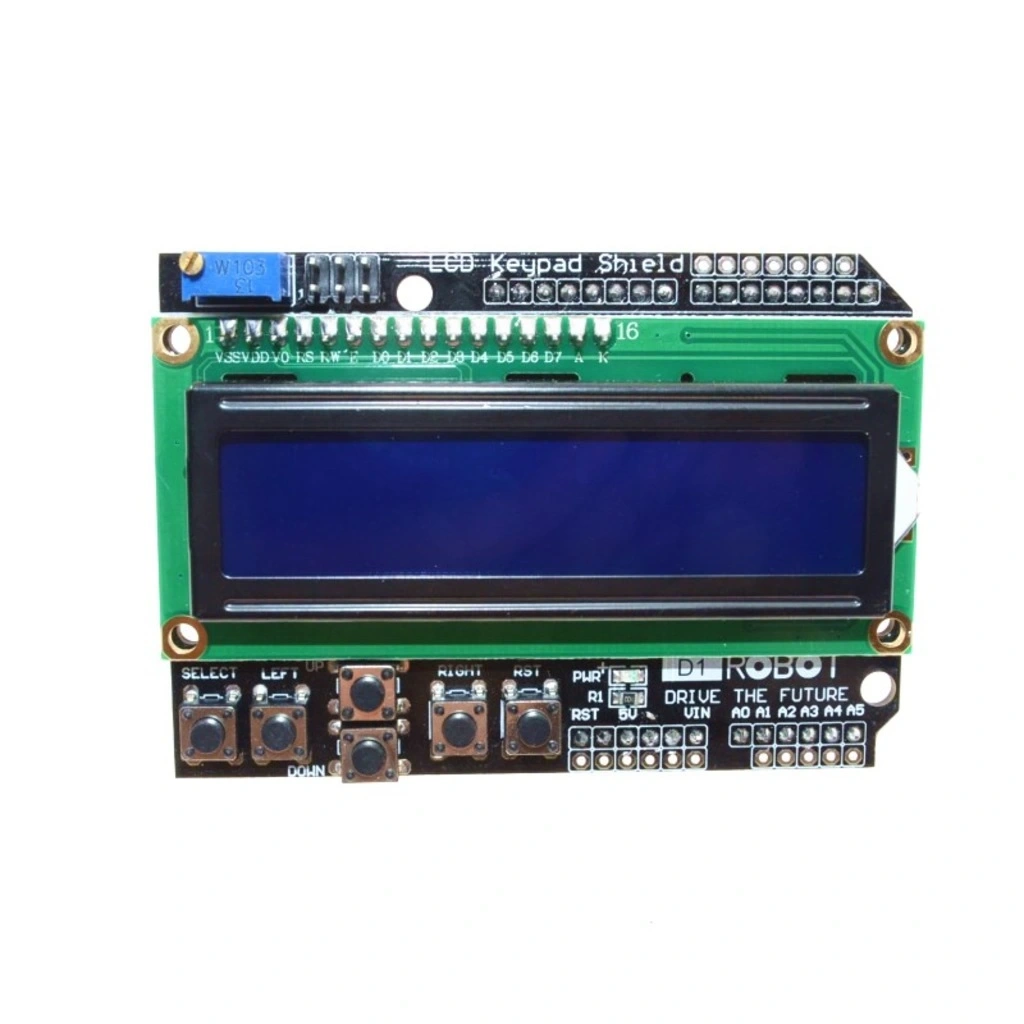

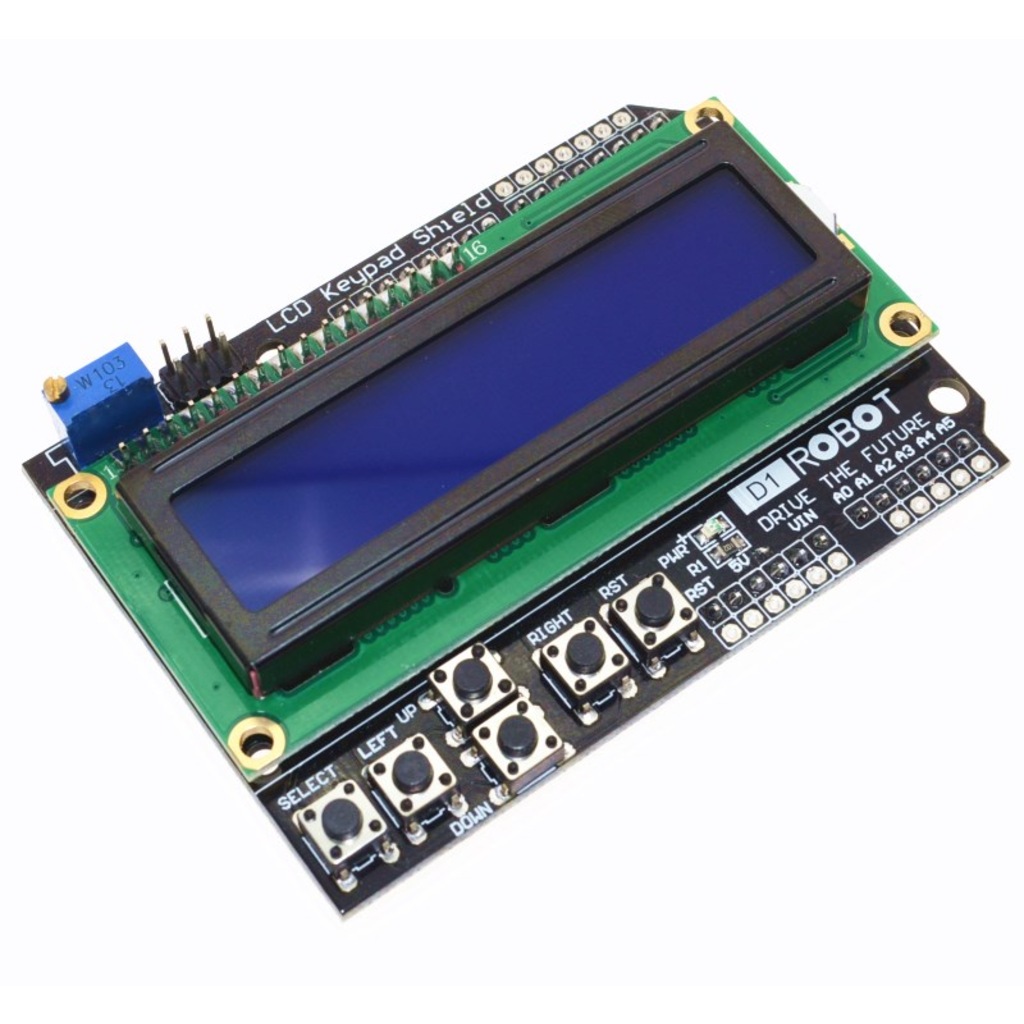

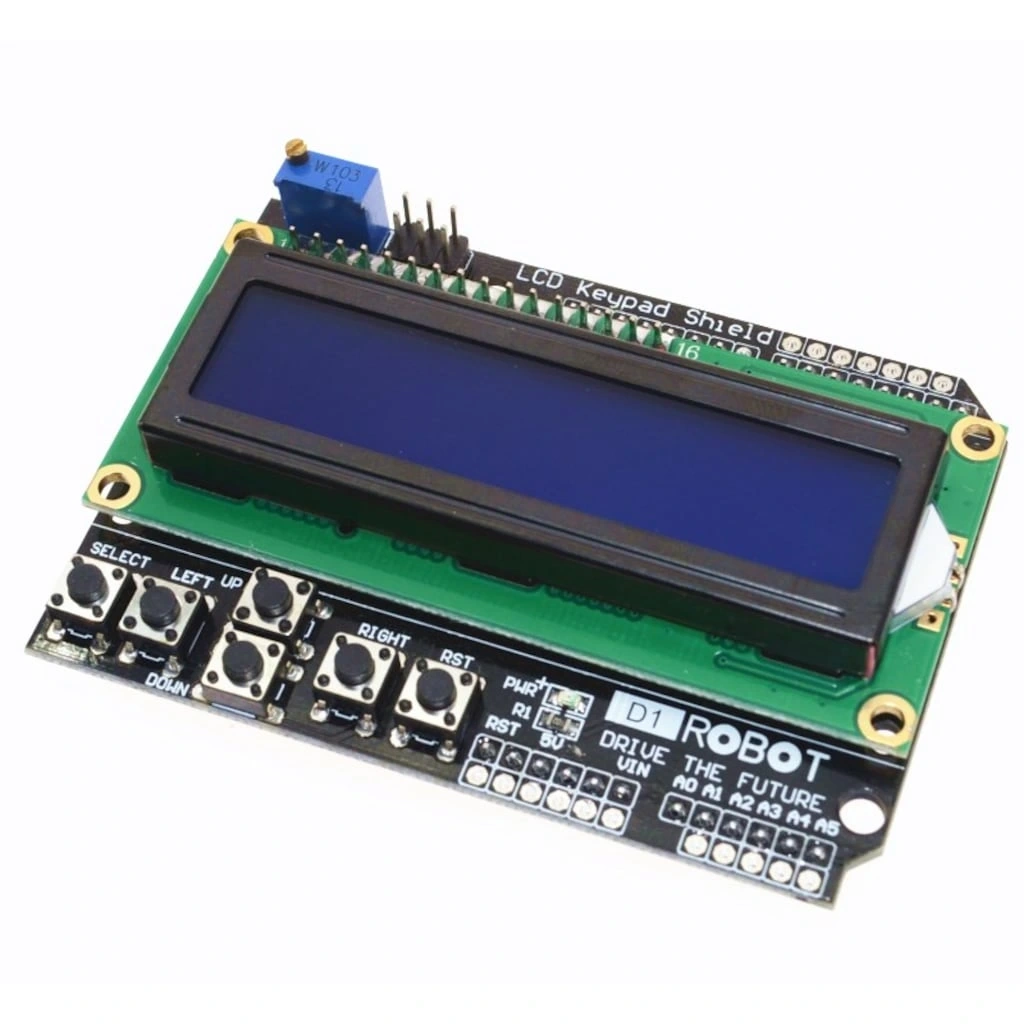

16x2 LCD Ekran ve Tuş Takım 1602 LCD Keypad Shield

16x2 LCD Ekran ve Tuş Takımı 1602 LCD Keypad Shield

16x2 LCD Ekran ve Tuş Takımı 1602 LCD Keypad Shield, Arduino kartları için tasarlanmış, kullanımı kolay bir genişletme kartıdır. Üzerinde 16 karakter genişliğinde, 2 satırlık mavi zemin üzerine beyaz karakterler gösteren bir LCD ekran ve 5 adet kontrol butonu bulunmaktadır.

Shield doğrudan Arduino UNO, Leonardo ve benzer formattaki Arduino kartlarının üzerine takılarak, ek kablolama gerektirmeden hem ekran hem de buton fonksiyonlarını kullanıma sunar.

LCD ekran, HD44780 uyumlu denetleyici ile çalışır ve standart Arduino LCD kütüphaneleriyle kontrol edilebilir. Butonlar (sağ, sol, yukarı, aşağı ve seç) tek bir analog pine bağlıdır ve direnç bölücü devre sayesinde farklı analog değerler üreterek buton tespiti yapılır. Shield üzerinde bulunan potansiyometre ile ekran kontrastını kolayca ayarlayabilirsiniz. Ayrıca arka plan aydınlatmasını programlama yoluyla kontrol etme imkanına sahipsiniz.

16x2 LCD Ekran ve Tuş Takımı 1602 LCD Keypad Shield, Arduino projelerinize kullanıcı arayüzü eklemenin en hızlı ve kolay yoludur. LCD ve LCD Ekran kategorisindeki bu ürün, menü sistemleri, parametre ayarları, sensör verilerini görüntüleme gibi durumlar için ideal bir çözüm sunar. Lehimleme veya kompleks bağlantı gerektirmeden takıp kullanabileceğiniz bu shield, Arduino projelerinize profesyonel bir görünüm kazandırır.

---

Teknik Özellikler

16x2 LCD Ekran ve Tuş Takımı 1602 LCD Keypad Shield'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Ekran Tipi: 16x2 karakter LCD
• Ekran Rengi: Mavi zemin, beyaz karakterler
• LCD Kontrolcüsü: HD44780 uyumlu
• Buton Sayısı: 5 adet (Sağ, Sol, Yukarı, Aşağı, Seç/Onay)
• Buton Tipi: Tact switch (dokunmatik butonlar)
• Arayüz: 6-bit paralel (4-bit veri + 2 kontrol pini)

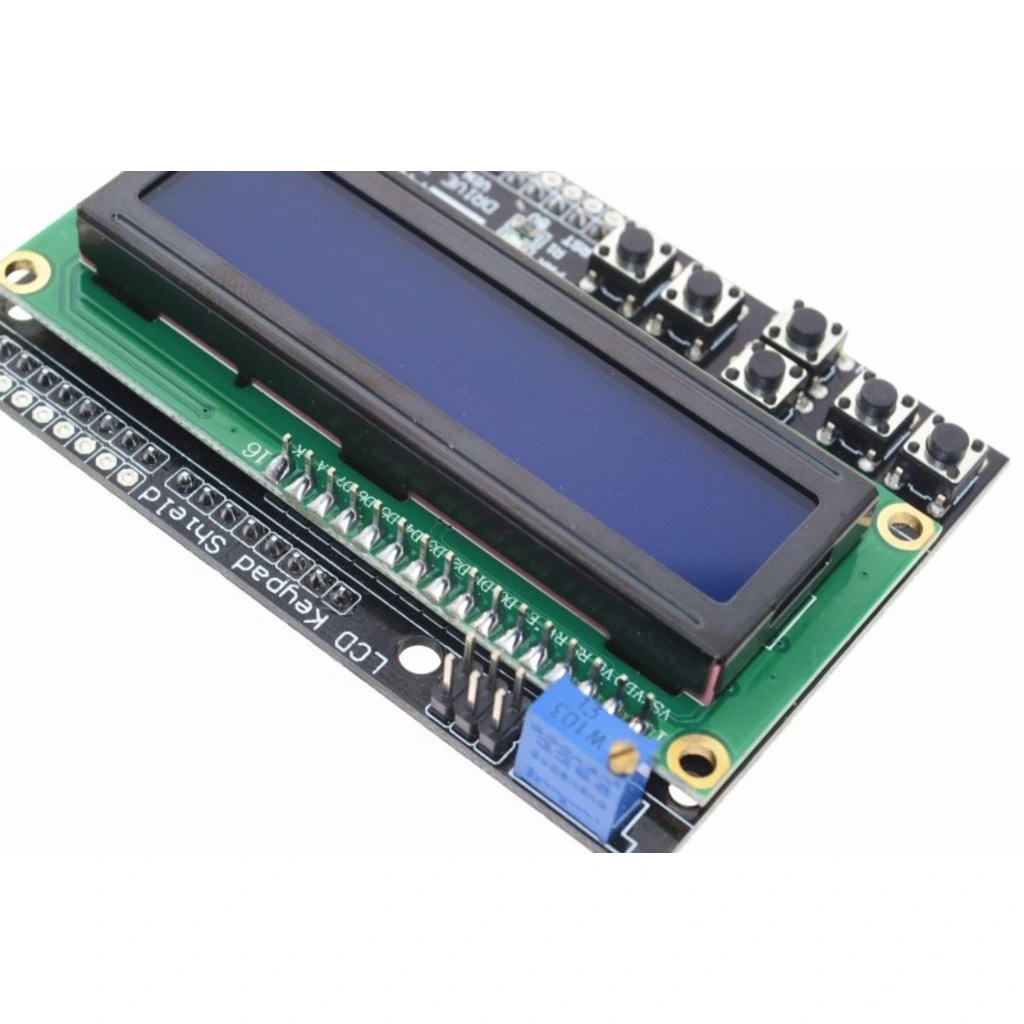

• Kontrast Ayarı: Ayarlanabilir potansiyometre ile
• Arka Plan Işığı: LED, programlama ile kontrol edilebilir
• Buton Bağlantısı: Analog pin A0 üzerinden direnç bölücü devre
• Boyutlar: 80mm x 58mm x 22mm (yaklaşık)
• Çalışma Voltajı: 5V DC (Arduino'dan alır)
• Kullanılan Pinler: D4, D5, D6, D7, D8, D9, D10, A0
• Boş Pinler: D0, D1, D2, D3, D11, D12, D13, A1-A5, ve güç pinleri
• Uyumlu Kartlar: Arduino UNO, Leonardo, Mega (UNO pinleri), ve benzer formattaki uyumlu kartlar
• Montaj: Doğrudan Arduino üzerine takılır (shield formatı)
• Karakter Set: Standard ASCII ve bazı özel karakterler

---

Bağlantı ve Kullanım

16x2 LCD Ekran ve Tuş Takımı 1602 LCD Keypad Shield'in bağlantı şeması ve kullanım bilgileri.

Arduino'ya Montaj

Shield'i Arduino'ya bağlama adımları:

• Temel Montaj
  • Arduino kartınızın gücünü kapatın
  • Shield'in pin dizilimini Arduino pinleriyle hizalayın
  • Tüm pinlerin doğru soketlere girmesine dikkat ederek düz bir şekilde bastırın
  • Güç kablosunu bağlayın ve Arduino'yu açın
• Pin Kullanımı ve Uyumluluk
  • Shield, Arduino'nun D4-D10 ve A0 pinlerini kullanır
  • D0-D3, D11-D13 ve A1-A5 pinleri başka modüller için kullanılabilir
  • A0 pini butonlar için kullanıldığından, başka bir amaçla kullanılamaz
  • Bazı durumlarda LCD'nin D10 pini jumper ile devre dışı bırakılabilir (arka ışık kontrolü için)
• Mega, Leonardo ve Diğer Kartlarla Kullanım
  • Arduino Mega ile kullanırken sadece UNO pin düzenine karşılık gelen pinler kullanılır
  • Leonardo ile çalışırken buton okumaları için küçük kod değişiklikleri gerekebilir
  • Due, Zero gibi 3.3V kartlarla kullanım önerilmez (pin voltaj uyumsuzluğu)
  • Arduino Nano ve Micro gibi farklı formattaki kartlarla doğrudan kullanılamaz
• Ek Modüllerle Birlikte Kullanım
  • Boş pinleri kullanan diğer sensör ve modüller aynı anda kullanılabilir
  • I2C arayüzü (A4/A5) genellikle boş kaldığından, I2C modülleri eklenebilir
  • SPI arayüzü için D11-D13 pinleri kullanılabilir
  • Shield üzerindeki bağlantı noktalarını kullanarak ek devreler bağlanabilir

Programlama ve Kütüphaneler

LCD Shield'i Arduino IDE ile programlama:

• LCD Kütüphanesi Kurulumu
  • Arduino IDE'de Sketch > Include Library > Manage Libraries menüsünü açın
  • "LiquidCrystal" araması yapın ve standart Arduino LCD kütüphanesini yükleyin
  • LCDKeypad veya benzer özel kütüphaneler de kullanılabilir
  • Kütüphane örneklerini inceleyerek temel kullanımı öğrenin
• LCD Ekran Programlama
  • LCD ekranı başlatma (genellikle 16x2 formatı için)
  • Metin yazdırma ve konumlandırma
  • Özel karakterler oluşturma ve kullanma
  • Ekranı temizleme ve imleci konumlandırma
• Butonları Okuma
  • analogRead(A0) fonksiyonu ile analog değeri okuma
  • Okunan değeri anahtar değerlerine göre kategorize etme
  • Buton durumlarını algılama ve işleme
  • Debounce (hızlı tekrar algılamama) yöntemleri uygulama
• Arka Plan Işığı Kontrolü
  • D10 pini üzerinden digitalWrite() veya analogWrite() ile kontrol
  • PWM ile kısılabilir parlaklık ayarı yapma
  • Güç tasarrufu için otomatik kapatma fonksiyonları
  • Uyarı veya bildirim için yanıp sönme efektleri

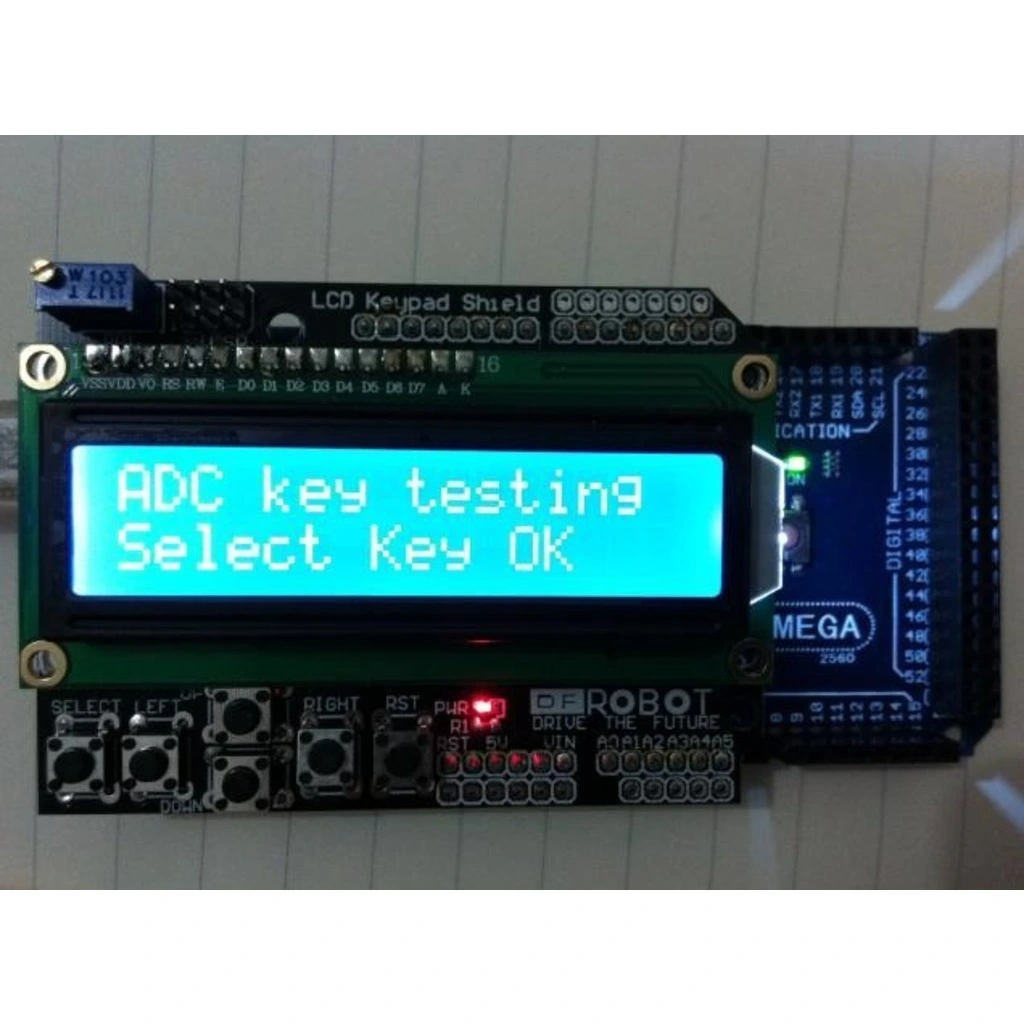

Buton Değerleri ve Algılama

Butonları okuma ve algılama teknikleri:

• Analog Değer Aralıkları
  • Sağ butonu: ~0 (0-50 arası)
  • Yukarı butonu: ~100 (50-150 arası)
  • Aşağı butonu: ~255 (150-350 arası)
  • Sol butonu: ~400 (350-500 arası)
  • Seç butonu: ~640 (500-750 arası)
  • Hiçbir buton basılı değil: ~1023 (750+ arası)
• Buton Algılama Kodu
  • Analog değeri okuma ve değer aralıklarını kontrol etme
  • Debounce algoritması ile anlık gürültüleri filtreleme
  • Kısa ve uzun basma sürelerini algılama
  • Önceki durum ile karşılaştırarak değişiklikleri tespit etme
• Çoklu Buton Basma
  • Tasarım gereği yalnızca bir buton algılanabilir (direnç bölücü devre)
  • Aynı anda birden fazla butona basıldığında en düşük direnç değerine sahip buton algılanır
  • Buton kombinasyonları için alternatif yöntemler geliştirme
  • Sıralı buton basma algılama ile karmaşık komutlar oluşturma
• Hatasız Buton Okuma Teknikleri
  • Ortalama değer alma ile gürültü etkisini azaltma
  • Histeri (hysteresis) uygulayarak kararsız okumaları önleme
  • Zaman bazlı filtreleme ile kısa süreli gürültüleri eleme
  • Buton olaylarını kuyruk sistemine alarak işleme

---

Uygulama Alanları

16x2 LCD Ekran ve Tuş Takımı 1602 LCD Keypad Shield'in kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeler

Elektronik ve kontrol sistemleri uygulamaları:

• Ölçüm ve İzleme Sistemleri
  • Sıcaklık ve nem monitörleri
  • Basınç ve yükseklik ölçerler
  • Güç tüketim izleme sistemleri
  • Su seviye kontrol ve göstergeleri
• Kontrol Üniteleri
  • Motor hız kontrolörleri
  • LED ve aydınlatma kontrolleri
  • Sulama sistemleri
  • Sera otomasyon kontrol panelleri
• Zamanlayıcı ve Alarm Sistemleri
  • Programlanabilir zamanlayıcılar
  • Geri sayım cihazları
  • Laboratuvar deney zamanlayıcıları
  • Hatırlatıcı ve alarm sistemleri
• Test ve Kalibrasyon Ekipmanları
  • Elektronik komponent test cihazları
  • Sensör kalibrasyon sistemleri
  • Voltaj ve akım ölçerler
  • Frekans sayaçları

Ev Otomasyonu ve Günlük Kullanım

Ev ve ofis için kullanım alanları:

• Akıllı Ev Sistemleri
  • Oda sıcaklık kontrol üniteleri
  • Programlanabilir aydınlatma sistemleri
  • Güvenlik kontrol panelleri
  • Enerji yönetim monitörleri
• Ev Aletleri ve Cihazlar
  • Programlanabilir sulama kontrolörleri
  • Akvaryum kontrol sistemleri
  • Pet besleyicileri
  • Evcil hayvan giriş kapıları
• Kişisel Yardımcılar
  • Dijital takvim ve hatırlatıcılar
  • Hava durumu istasyonları
  • Pomodoro zamanlayıcıları
  • Alışveriş listeleri ve organizatörler
• Eğlence ve Hobi
  • Arcade oyun kontrolleri
  • Müzik kutuları ve ses kontrolörleri
  • Model tren ve araba kontrol sistemleri
  • Dijital zar ve şans oyunları

Eğitim ve Öğretim

Öğrenme ve eğitim amaçlı kullanım:

• STEM Eğitimi
  • Programlama başlangıç projeleri
  • Elektronik devre deneyleri
  • Sensör ve veri okuma uygulamaları
  • Interaktif eğitim modülleri
• Laboratuvar Ekipmanları
  • Veri toplama sistemleri
  • Deney kontrol üniteleri
  • Öğrenci proje platformları
  • Bilimsel ölçüm göstergeleri
• İnteraktif Öğrenme Araçları
  • Soru-cevap makineleri
  • Eğitici oyunlar
  • Hafıza ve beceri geliştirme oyunları
  • Yaş grubuna özel öğrenme modülleri
• Maker ve Kodlama Öğretimi
  • Arduino başlangıç projeleri
  • Kullanıcı arayüzü tasarım uygulamaları
  • Menü sistemi geliştirme alıştırmaları
  • Sensör veri görselleştirme

Endüstriyel ve Ticari Uygulamalar

Profesyonel ve iş ortamlarında kullanım:

• Endüstriyel Kontrol Sistemleri
  • Küçük ölçekli PLC alternatifi kontrol üniteleri
  • Makine kontrol arayüzleri
  • Parametre ayarlama ve kontrol panelleri
  • Proses izleme ekranları
• Test ve Kalite Kontrol
  • Ürün test sistemleri
  • Kalite kontrol istasyonları
  • Kalibrasyon cihazları
  • Saha test ekipmanları
• Satış ve Servis Ekipmanları
  • Basit POS terminalleri
  • Sipariş ve envanter takip sistemleri
  • Müşteri sıra göstergeleri
  • Servis hatırlatma sistemleri
• Uzaktan İzleme ve Kontrol
  • IoT cihaz kontrol arayüzleri
  • Sensör veri izleme istasyonları
  • Uzak lokasyon kontrol üniteleri
  • Enerji izleme sistemleri

---

Proje Örnekleri

16x2 LCD Ekran ve Tuş Takımı 1602 LCD Keypad Shield kullanılarak yapılabilecek detaylı proje örnekleri.

Dijital Termostat

Sıcaklık kontrolü yapan akıllı termostat:

• Gerekli Malzemeler
  • Arduino UNO
  • 16x2 LCD Keypad Shield
  • DHT22 veya DS18B20 sıcaklık sensörü
  • 5V röle modülü
  • Jumper kablolar
  • Breadboard
  • Güç kaynağı
• Donanım Bağlantısı
  • LCD Shield Arduino'ya monte edilir
  • Sıcaklık sensörü boş dijital pine bağlanır (örn: D2)
  • Röle modülü başka bir boş dijital pine bağlanır (örn: D3)
  • Röleye kontrol edilecek ısıtma/soğutma sistemi bağlanır
• Yazılım Özellikleri
  • Sıcaklık değerini LCD'de gösterme
  • Tuşlarla ayarlanabilir hedef sıcaklık
  • Histeresis (salınım önleme) ayarları
  • Zamanlayıcı fonksiyonları
  • EEPROM'a ayarları kaydetme
• Kullanıcı Arayüzü
  • Ana ekranda güncel ve hedef sıcaklık gösterimi
  • Yukarı/aşağı tuşlarıyla sıcaklık ayarı
  • Select tuşu ile menüye giriş
  • Menüde histeresis, zamanlayıcı ve diğer ayarlar
  • Isıtma/soğutma durumunu gösteren özel simgeler

Akıllı Zamanlayıcı ve Alarm Sistemi

Çok fonksiyonlu zamanlayıcı ve alarm projesi:

• Gerekli Malzemeler
  • Arduino UNO
  • 16x2 LCD Keypad Shield
  • DS3231 RTC (Real Time Clock) modülü
  • Buzzer veya hoparlör
  • LED (opsiyonel görsel uyarı için)
  • Breadboard ve jumper kablolar
• Sistem Özellikleri
  • Gerçek zamanlı saat gösterimi
  • Çoklu alarm kurabilme
  • Geri sayım zamanlayıcısı
  • Kronometre fonksiyonu
  • Hatırlatıcı ve günlük görevler
• Menü Sistemi
  • Ana menüde saat, tarih ve aktif alarmlar
  • Alt menülerde alarm ayarları
  • Zamanlayıcı ve kronometre fonksiyonları
  • Ses ve görsel alarm seçenekleri
  • Tekrarlayan alarm ayarları (günlük, haftalık)
• Veri Saklama
  • RTC modülünde saat ve tarih verilerini koruma
  • EEPROM'da alarm ve kullanıcı ayarlarını saklama
  • Güç kesintisinde bile çalışmaya devam etme
  • Kullanıcı tercihlerini hatırlama

Dijital Multimetre

Temel elektronik ölçümleri yapabilen multimetre:

• Gerekli Malzemeler
  • Arduino UNO
  • 16x2 LCD Keypad Shield
  • Direnç bölücüler (voltaj ölçümü için)
  • Akım ölçüm devresi (shunt direnç)
  • Kapasitör ölçüm devresi
  • Test probları ve terminaller
  • Breadboard ve jumper kablolar
• Ölçüm Fonksiyonları
  • DC voltaj ölçümü (0-30V)
  • DC akım ölçümü (0-1A)
  • Direnç ölçümü
  • Kapasitör ölçümü
  • Süreklilik testi
• Kullanıcı Arayüzü
  • LCD'de ölçüm değeri ve birimi gösterme
  • Tuşlarla ölçüm fonksiyonu seçimi
  • Otomatik veya manuel aralık seçimi
  • Minimum/maksimum değer tutma
  • Ölçüm örneklerinin ortalamasını alma
• Kalibrasyon ve Doğruluk
  • Kullanıcı tarafından yapılabilen kalibrasyon menüsü
  • Referans değerlerle doğruluk ayarı
  • Offset ve gain değerlerini EEPROM'a kaydetme
  • Sıcaklık kompanzasyonu

Akıllı Bitki Sulama Sistemi

Otomatik sulama yapabilen akıllı sistem:

• Gerekli Malzemeler
  • Arduino UNO
  • 16x2 LCD Keypad Shield
  • Toprak nem sensörleri (1-4 adet)
  • Su pompası veya solenoid vana
  • 5V röle modülü
  • DS3231 RTC modülü (opsiyonel)
  • 12V güç adaptörü (pompa için)
• Sistem Fonksiyonları
  • Toprak nem seviyesi ölçümü ve gösterimi
  • Ayarlanabilir nem eşik değerleri
  • Zaman bazlı veya nem bazlı sulama
  • Çoklu bölge kontrolü
  • Su kullanım istatistikleri
• Çalışma Modları
  • Manuel sulama modu
  • Tam otomatik mod
  • Zamanlayıcı modu
  • Tatil modu (uzun süreli bakım)
  • Yağmur erteleme modu
• İzleme ve Raporlama
  • Son sulama zamanı ve süresi
  • Günlük/haftalık su kullanımı
  • Toprak nem trendi
  • Düşük su seviyesi uyarıları
  • Sistem durum bildirimleri

---

Sorun Giderme ve İpuçları

16x2 LCD Ekran ve Tuş Takımı 1602 LCD Keypad Shield kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

LCD Shield kullanırken karşılaşılan problemler:

• LCD Görüntülenmiyor
  • Sorun: LCD ekranda hiçbir şey görünmüyor
  • Çözüm: Kontrast potansiyometresini küçük bir tornavida ile ayarlayın
  • Çözüm: Shield'in Arduino'ya tam olarak oturduğunu kontrol edin
  • Çözüm: LCD kütüphanesinin doğru pin tanımlamalarını kontrol edin
• Karışık Karakterler veya Garip Semboller
  • Sorun: LCD'de anlaşılmaz karakterler görünüyor
  • Çözüm: LCD'yi başlatırken doğru "begin(16, 2)" komutu kullanıldığını kontrol edin
  • Çözüm: LCD'yi yeniden başlatmak için lcd.clear() ve lcd.begin(16, 2) komutlarını kullanın
  • Çözüm: Shield üzerindeki jumperları kontrol edin, bazı modellerde jumper ayarları vardır
• Butonlar Çalışmıyor
  • Sorun: Butonlara basıldığında tepki vermiyor
  • Çözüm: analogRead(A0) değerlerini seri port monitöründe izleyin
  • Çözüm: Buton değer aralıklarını kendi shield'inize göre kalibre edin
  • Çözüm: Debounce algoritması uygulayarak buton okumalarını stabilize edin
• Pin Çakışmaları
  • Sorun: Shield ile diğer sensör/modüller arasında pin çakışması
  • Çözüm: Boş kalan pinleri (D0-D3, D11-D13, A1-A5) diğer bileşenler için kullanın
  • Çözüm: I2C cihazları (A4/A5 pinleri) veya SPI cihazları (D11-D13) tercih edin
  • Çözüm: Shield'in D10 pinini (arka ışık) jumper ile devre dışı bırakarak bu pini kullanabilirsiniz

LCD Ekran Optimizasyonu

LCD kullanımını geliştirme teknikleri:

• Metin Görüntüleme Teknikleri
  • Kaydırma (scrolling) ve döngüsel metinler için lcd.scrollDisplayLeft() ve lcd.scrollDisplayRight()
  • Uzun metinler için ekranı bölümlere ayırma ve otomatik kaydırma
  • İmleci doğru konumlandırmak için lcd.setCursor(sütun, satır)
  • Metni hizalamak için boşluk dolgusu ve hesaplama fonksiyonları
• Özel Karakterler
  • LCD'nin desteklediği 8 özel karakter (0-7 arası) oluşturma
  • Grafikler, simgeler ve göstergeler için özel karakter kullanımı
  • İlerleme çubukları ve animasyonlar oluşturma
  • Farklı dillere özgü karakterler tanımlama
• Ekran Yerleşimi
  • Bilgileri mantıksal gruplara ayırma
  • Statik ve dinamik içerikleri ayırma
  • Menü sistemi için sabit işaretleyiciler kullanma
  • En önemli bilgileri göz hizasında konumlandırma
• Güç Tasarrufu
  • Belirli süre sonra arka ışığı kapatma
  • lcd.noDisplay() ile ekranı geçici olarak kapatma
  • Statik içeriği sadece bir kez yazma, sürekli güncelleme yapmama
  • Veri güncellemelerini minimum seviyede tutma

Menü Sistemleri Oluşturma

Kullanışlı menü sistemleri tasarlama yöntemleri:

• Temel Menü Yapısı
  • Hiyerarşik menü tasarımı (ana menü, alt menüler)
  • Seçili öğeyi belirtmek için ok işareti veya ters görüntüleme
  • Yukarı/aşağı tuşları ile menüde gezinme
  • Seç tuşu ile menü öğesini onaylama
• Menü Verileri
  • Menü öğelerini string dizisinde saklama
  • Yapılar (struct) ile menü öğesi ve işlevlerini ilişkilendirme
  • Fonksiyon işaretçileri ile dinamik eylemler tanımlama
  • PROGMEM kullanarak flash bellekte menü metinleri saklama
• Dolaşım ve Durum Yönetimi
  • Mevcut menü pozisyonunu takip etme
  • Menü geçmişini (breadcrumb) tutma
  • Geri tuşu ile üst menüye dönme
  • Menü durumunu değişkenlerle yönetme
• Parametre Düzenleme
  • Değer düzenleme için özel ekranlar
  • Yön tuşları ile değer artırma/azaltma
  • Değişiklikleri EEPROM'a kaydetme
  • İptal ve onay seçenekleri

Gelişmiş Programlama Teknikleri

Daha etkili kodlama yaklaşımları:

• Bellek Optimizasyonu
  • String yerine char dizileri kullanma
  • F() makrosu ile string sabitlerini flash belleğe taşıma
  • PROGMEM ile değişmez verileri program belleğinde saklama
  • Gereksiz global değişkenlerden kaçınma
• Zamanlama ve Çoklu Görevler
  • Delay() yerine millis() tabanlı zamanlama
  • Durum makinesi (state machine) yaklaşımı
  • Farklı görevleri zamana yayarak çoklu işlem simulasyonu
  • Kesme (interrupt) kullanarak önemli olayları yakalama
• Kullanıcı Deneyimi
  • Buton basıldığında sesli veya görsel geri bildirim
  • Hızlı tepki veren arayüz (düşük gecikme)
  • Veri kaydetme ve yükleme sırasında ilerleme göstergeleri
  • Kullanıcı hatalarına karşı toleranslı tasarım
• Hata Yönetimi
  • Kullanıcı girdilerini doğrulama
  • Sensör verilerinin geçerlilik kontrolü
  • Hata mesajları ve uyarı ekranları
  • Otomatik kurtarma ve yeniden başlatma rutinleri

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
