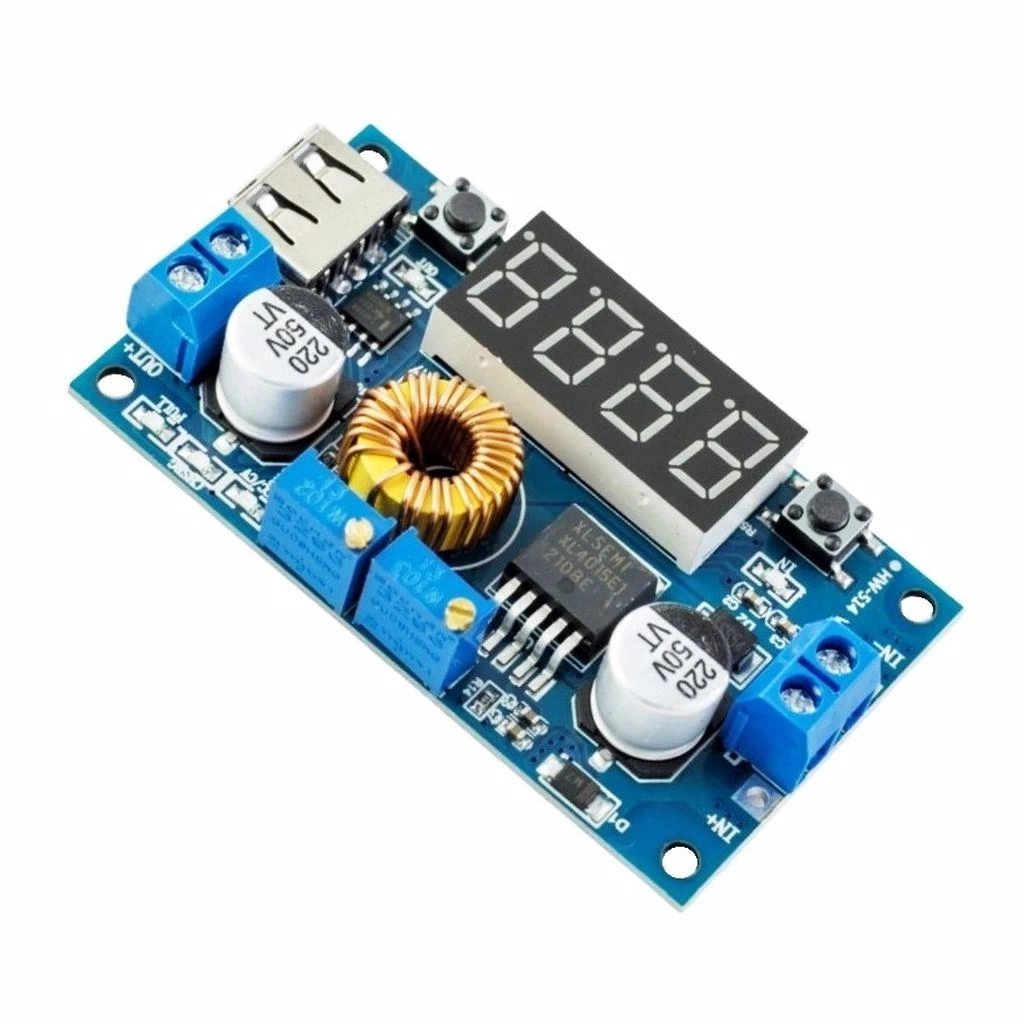

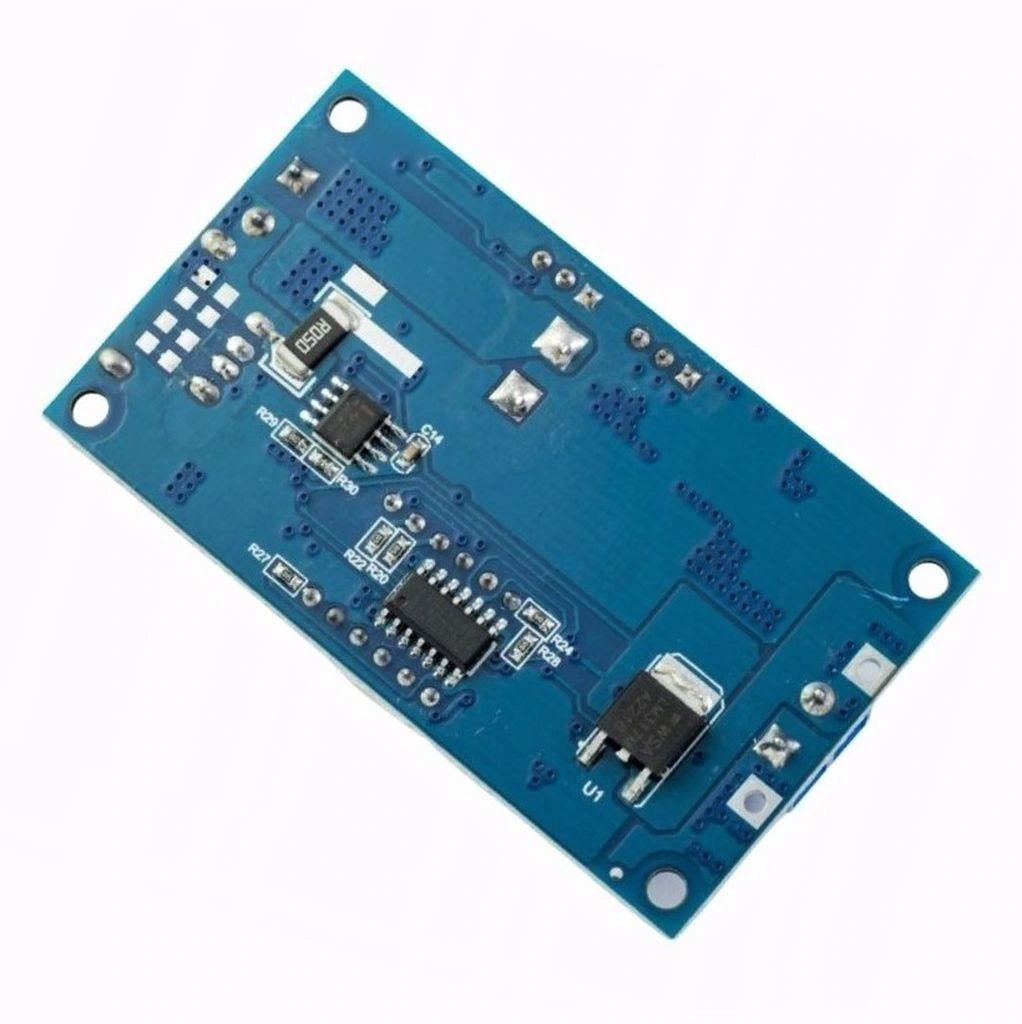

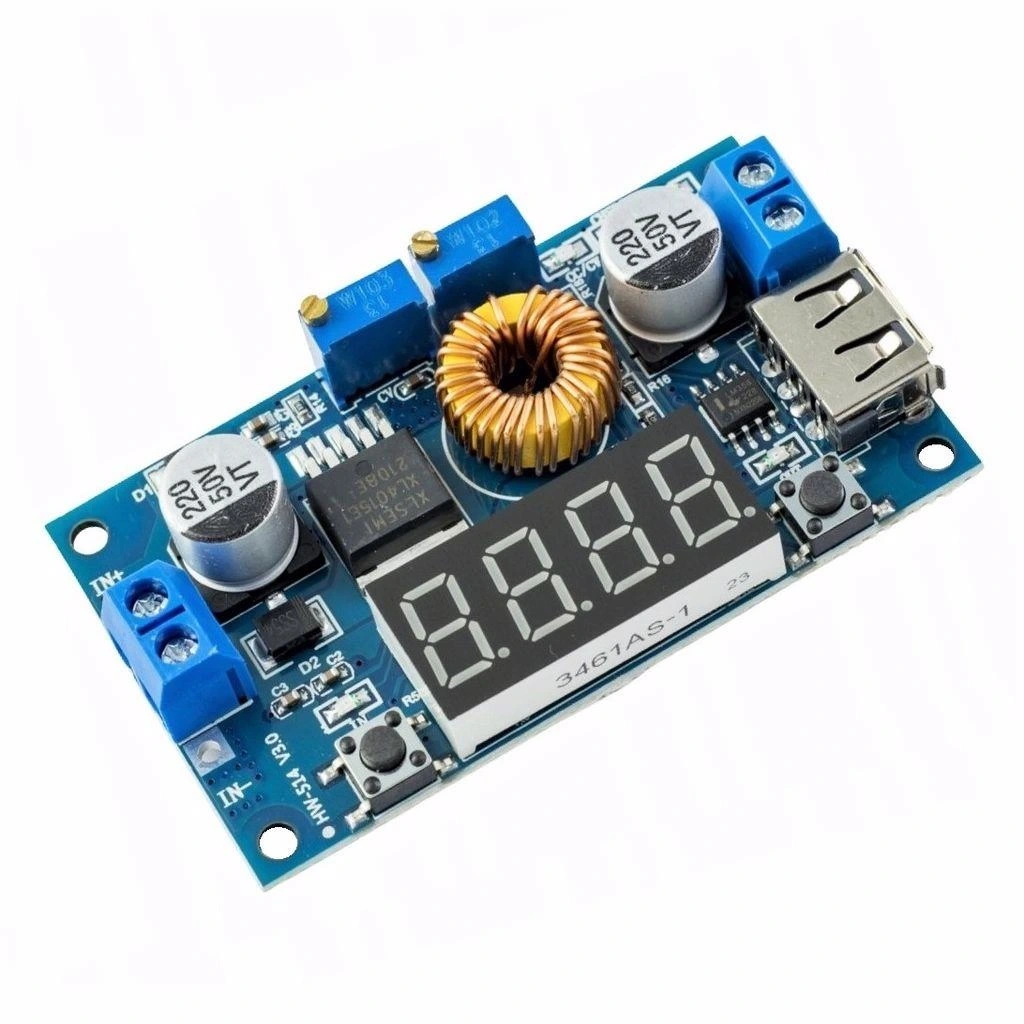

XL4015 75W 5A DC-DC Voltmetre Ekranlı (4Digits) Voltaj Düşürücü Modül

XL4015 75W 5A DC-DC Voltmetre Ekranlı 4Digits Voltaj Düşürücü Modül

XL4015 75W 5A DC-DC Voltmetre Ekranlı 4Digits Voltaj Düşürücü Modül, geniş giriş voltaj aralığında çalışabilen, yüksek verimli ve ayarlanabilir bir voltaj düşürücü (buck) dönüştürücüdür. 4-38V aralığındaki giriş voltajını, 1.25-36V aralığında ayarlanabilir çıkış voltajına dönüştürebilen bu modül, ters polarite koruması gibi güvenlik özellikleri ile birlikte gelir. 75W güç kapasitesi ve 5A sürekli akım sağlama yeteneği, bu modülü orta-yüksek güçlü elektronik projelerde güvenilir bir güç kaynağı çözümü haline getirir.

Entegre 4 haneli LED ekranı, çıkış voltajını gerçek zamanlı olarak görüntüleyerek hassas ayarlar yapmanızı sağlar. Potansiyometre ile kolayca ayarlanabilen çıkış voltajı, XL4015 DC-DC dönüştürücü çip etrafında tasarlanmış verimli anahtarlamalı güç kaynağı (SMPS) topolojisi sayesinde %96'ya varan verimlilikle çalışır. Bu, minimum enerji kaybı ve ısınma anlamına gelir. Modül, sabit regüle edilmiş çıkış voltajını korumak için harici geri besleme ve kompanzasyon devreleri içerir.

XL4015 75W 5A DC-DC Voltmetre Ekranlı 4Digits Voltaj Düşürücü Modül, Arduino projeleri, LED aydınlatma sistemleri, araba elektroniği, RF devreleri ve diğer birçok elektronik projede güvenilir bir güç kaynağı çözümü olarak kullanılabilir. Tüm elektronik komponentler için kararlı ve temiz bir güç beslemesi sağlamak amacıyla kullanabileceğiniz bu ürün, voltaj dönüştürücüler kategorisindeki en kullanışlı ürünlerden biridir.

---

Teknik Özellikler

XL4015 75W 5A DC-DC Voltmetre Ekranlı 4Digits Voltaj Düşürücü Modülün detaylı teknik özellikleri aşağıda listelenmiştir.

• Ana Kontrol Çipi: XL4015E DC-DC Buck Dönüştürücü
• Giriş Voltajı Aralığı: 4V - 38V DC
• Çıkış Voltajı Aralığı: 1.25V - 36V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 5A (sürekli), 8A (kısa süreli peak)
• Maksimum Güç Kapasitesi: 75W
• Dönüştürücü Tipi: Buck (Step-Down) Dönüştürücü
• Dönüştürücü Verimi: Tipik %96 (yük ve voltaj şartlarına bağlı olarak)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Anahtarlama Frekansı: 180 kHz (sabit frekans)
• Voltmetre Ekranı: 4 Haneli LED Dijital Ekran
• Ekran Hassasiyeti: ±0.1V
• Ekran Rengi: Kırmızı
• Voltaj Ayarı: Potansiyometre ile manuel ayar
• Koruma Özellikleri: Ters polarite koruması, termal koruma, kısa devre sınırlama
• Çıkış Dalgalanması (Ripple): < 30mV (tam yükte)
• Yük Regülasyonu: ±0.5% (yük değişimlerinde)
• Hat Regülasyonu: ±0.5% (giriş voltajı değişimlerinde)

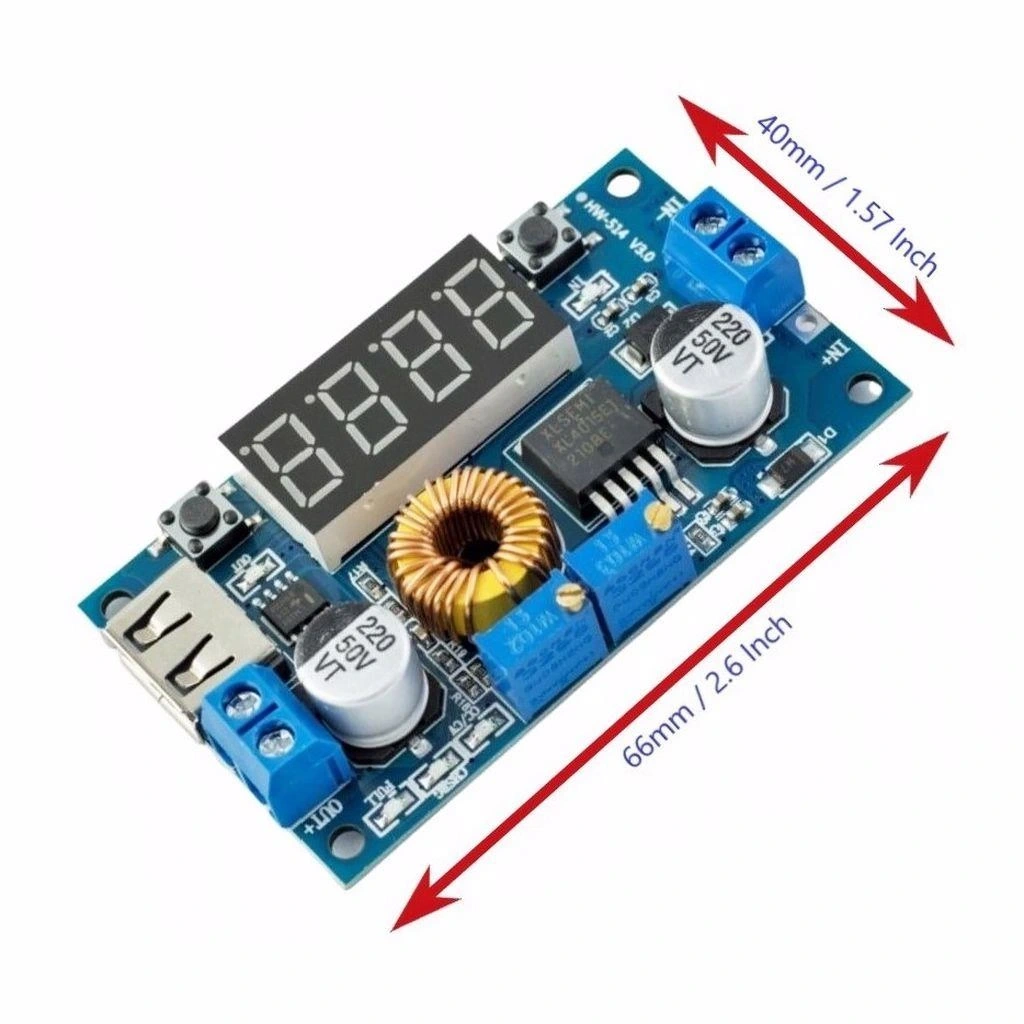

• PCB Boyutları: Yaklaşık 63 × 37 × 18mm (U×G×Y)
• Montaj Delikleri: 4 adet, 3mm çapında
• Giriş/Çıkış Bağlantıları: Vidalı terminal blokları (max 10AWG)
• Soğutucu: Alüminyum soğutma bloğu (entegre)
• Ağırlık: Yaklaşık 33g

---

Bağlantı ve Kurulum

XL4015 modülünün doğru ve güvenli bir şekilde bağlanması için gerekli bilgiler ve adımlar.

Temel Bağlantı Şeması

Modülün ana bağlantı noktaları ve temel kurulum adımları:

• Terminal Bağlantı Noktaları
  • IN+: Giriş DC güç kaynağının pozitif (+) terminali
  • IN-: Giriş DC güç kaynağının negatif (-) terminali
  • OUT+: Çıkış DC voltajının pozitif (+) terminali
  • OUT-: Çıkış DC voltajının negatif (-) terminali
• Bağlantı Adımları
  • Giriş voltajının 4-38V aralığında olduğundan emin olun
  • Kablolarınızın akım taşıma kapasitesinin yeterli olduğunu kontrol edin
  • Önce IN+ ve IN- terminallerine güç kaynağını bağlayın (polariteye dikkat edin)
  • Potansiyometre ile istenen çıkış voltajını ayarlayın
  • Ayarlanan voltajı multimetre ile ölçerek doğrulayın
  • Güç kaynağını kapatın ve yükü OUT+ ve OUT- terminallerine bağlayın
  • Güç kaynağını tekrar açarak sistemi çalıştırın
• Voltaj Ayarlama
  • Potansiyometreyi çevirerek çıkış voltajını 1.25V ile 36V arasında ayarlayabilirsiniz
  • Saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek azaltır
  • Hassas ayar için küçük adımlarla ayarlama yapın
  • Ayarlama sırasında ekrandan voltaj değerini gerçek zamanlı olarak görebilirsiniz

Optimum Performans İçin Montaj Önerileri

Modülden maksimum performans ve güvenilirlik almak için montaj tavsiyeleri:

• Soğutma Gereksinimleri
  • Yüksek akım (>2A) uygulamalarında ek soğutma gerekebilir
  • Mevcut alüminyum soğutucunun hava akışını engellemeden montaj yapın
  • Gerekirse ekstra fan veya daha büyük bir ısı emici (heat sink) ekleyin
  • Kapalı muhafazalarda yeterli havalandırma sağlayın
• Fiziksel Montaj
  • 4 adet montaj deliğini kullanarak sağlam bir yüzeye sabitleyin
  • Metal yüzeylere montaj yaparken iletken olmayan ara parçalar kullanın
  • Titreşim olan ortamlarda gevşemeyi önleyici önlemler alın
  • Montaj vidalarını aşırı sıkmaktan kaçının, PCB'ye zarar verebilir
• Kablo Seçimi ve Yönlendirmesi
  • Akım taşıma kapasitesine uygun kalınlıkta kablo kullanın:
    • 1-2A için: 20-22 AWG
    • 2-3A için: 18 AWG
    • 3-5A için: 16 AWG veya daha kalın
  • Kablo uzunluklarını mümkün olduğunca kısa tutun
  • Giriş ve çıkış kablolarını birbirinden ayırın, paraziti azaltır
  • Güç kablolarını sinyal kablolarından uzak tutun

Filtreleme ve Gürültü Azaltma

Daha temiz güç çıkışı ve gürültünün azaltılması için öneriler:

• Giriş Filtreleme
  • Giriş tarafına 100-470μF elektrolitik kondansatör eklenmesi, ani akım çekişlerini dengeleyebilir
  • 10-100nF seramik kondansatör, yüksek frekanslı gürültüyü filtrelemede yardımcı olur
  • Uzun giriş hatları için ferrit boncuk veya küçük bir indüktör kullanılabilir
  • Araç güç sistemlerinde kullanırken giriş koruması için TVS diyot düşünülebilir
• Çıkış Filtreleme
  • Çıkış dalgalanmasını (ripple) azaltmak için 10-100μF kondansatör eklenebilir
  • Hassas analog devreleri beslerken LC filtre eklemek faydalı olabilir
  • Düşük ESR (Eşdeğer Seri Direnç) kondansatörler daha etkili filtreleme sağlar
  • Dijital ve analog devrelerin güç hatlarını ayrı filtrelemek iyi bir uygulamadır
• EMI/RFI Azaltma
  • Ekranlı kablolar kullanarak elektromanyetik girişimi azaltın
  • Modülü metal muhafaza içine alarak RF yayılımını sınırlayabilirsiniz
  • Yüksek frekanslı gürültü üreten cihazlardan uzak tutun
  • Hassas RF devreleri beslerken ekstra filtreleme düşünün

Çoklu Modül Kullanımı

Birden fazla XL4015 modülünün birlikte veya kaskat bağlantı ile kullanımı:

• Parallel Bağlantı (Daha Yüksek Akım İçin)
  • Parallel bağlantı genellikle önerilmez, akım dengesizliği sorunları oluşabilir
  • Zorunlu durumlarda, çıkış voltajları tam olarak eşit ayarlanmalı
  • Her modül çıkışına küçük dengeleme dirençleri (0.1-0.5 ohm) eklenebilir
  • Akım paylaşımı mükemmel olmaz, modüllerin nominal kapasitesinin %70'i civarında kullanın
• Kaskat (Seri) Bağlantı
  • İlk modülün çıkışı ikinci modülün girişine bağlanabilir
  • Farklı voltaj kombinasyonları elde etmek için kullanışlıdır
  • Her modülün çıkış voltajı, sonraki modülün minimum giriş voltajını karşılamalı
  • Toplam verimlilik, her modülün verimliliklerinin çarpımı olarak azalır
• Bağımsız Güç Kanalları
  • Farklı sistemleri beslemek için birden çok modül bağımsız olarak kullanılabilir
  • Dijital ve analog devreleri ayırmak için ideal çözüm
  • Ortak bir giriş kaynağı kullanılabilir, ancak iyi bir toprak yönetimi önemlidir
  • Modüller arasında termal etkileşimi en aza indirmek için fiziksel ayrım sağlayın

---

Uygulama Alanları

XL4015 voltaj düşürücü modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Arduino ve Mikrodenetleyici Projeleri

Elektronik projelerinizde güç kaynağı olarak kullanım:

• Mikrodenetleyici Besleme
  • Arduino, ESP32, Raspberry Pi gibi platformların temiz ve kararlı güç ile beslenmesi
  • Çoklu voltaj gereksinimlerinin karşılanması (5V, 3.3V vb.)
  • Batarya ile çalışan projelerde voltaj regülasyonu
  • Mobil prototip sistemleri için ayarlanabilir güç kaynağı
• Motor Kontrol Projeleri
  • DC motorlar için uygun voltaj sağlama
  • Servo motor beslemelerinde kararlı voltaj kaynağı
  • Step motor sürücüleri için güç kaynağı
  • Robot projeleri için akım kapasitesi yüksek besleme
• Sensör ve Haberleşme Devreleri
  • Hassas sensör sistemleri için düşük gürültülü güç kaynağı
  • Wi-Fi, Bluetooth, RF modülleri için kararlı besleme
  • Analog sensör devreleri için filtrelenmiş güç
  • IoT cihazları için uzun ömürlü batarya yönetimi
• Prototip Geliştirme ve Test Sistemleri
  • Breadboard projeleri için ayarlanabilir güç kaynağı
  • Farklı voltaj seviyelerinde çalışan devrelerin test edilmesi
  • Laboratuvar ortamında hızlı voltaj değişimleri yapabilme
  • Voltaj hassasiyeti testleri için ayarlanabilir güç kaynağı

LED Aydınlatma ve Görsel Uygulamalar

Aydınlatma sistemleri ve görsel projeler için kullanım alanları:

• LED Şerit ve Panel Beslemesi
  • 12V veya 24V LED şeritlerin farklı voltajlarda çalıştırılması
  • Yüksek güçlü LED paneller için sabit akım kaynağı
  • RGB LED sistemleri için kararlı güç beslemesi
  • Farklı voltaj seviyesindeki LED türlerini tek kaynaktan besleme
• Dijital Gösterge ve Ekranlar
  • LCD, TFT ve OLED ekranlar için uygun voltaj sağlama
  • 7-segment göstergeler ve matris LED panelleri için güç kaynağı
  • Reklam panoları ve kayan yazı sistemleri
  • Bilgi ekranları ve dijital saat projeleri
• Dekoratif ve Sanatsal Uygulamalar
  • Interaktif sanat enstalasyonları için güç kaynağı
  • Müzelerde sergilenen elektronik eserler
  • Vitrin ve sergi aydınlatma sistemleri
  • Mimari aydınlatma projeleri
• Animatronik ve Hareketli Sistemler
  • Küçük animatronik figürler için güç sağlama
  • Sergi ve müze uygulamalarındaki hareketli sistemler
  • Maket ve diorama projeleri için aydınlatma ve hareket gücü
  • Eğitim amaçlı interaktif sergi sistemleri

Endüstriyel ve Otomotiv Uygulamaları

Endüstriyel ortam ve araç elektronik sistemlerinde kullanım alanları:

• Araç Elektronik Sistemleri
  • 12V/24V araç elektrik sisteminden düşük voltajlı cihazları besleme
  • Araç içi LED aydınlatma sistemleri
  • Navigasyon ve multimedya sistemleri için güç kaynağı
  • Araç içi sensör ve kontrol sistemleri beslemesi
• Endüstriyel Otomasyon
  • PLC ve endüstriyel kontrol sistemleri için güç kaynağı
  • Sensör ve aktüatör beslemeleri
  • SCADA sistemleri ve veri toplama cihazları
  • Endüstriyel haberleşme modülleri için besleme
• Güvenlik ve İzleme Sistemleri
  • CCTV kameraları için güç beslemesi
  • Alarm ve güvenlik sistemleri
  • Erişim kontrol sistemleri
  • Uzaktan izleme cihazları
• Ölçüm ve Test Ekipmanları
  • Taşınabilir test cihazları için güç kaynağı
  • Veri kaydediciler ve ölçüm sistemleri
  • Saha test ekipmanları
  • Kalibrasyon sistemleri

Ses Sistemleri ve Eğlence Elektroniği

Ses ekipmanları ve multimedya sistemlerinde kullanım:

• Ses Amplifikatörleri
  • Küçük ve orta güçlü amplifikatörler için temiz güç kaynağı
  • Klass-D amfiler için kararlı besleme voltajı
  • Headphone amplifikatörleri için düşük gürültülü güç
  • Araba ses sistemleri için voltaj regülasyonu
• DIY Ses Projeleri
  • Özel yapım preamplifikatör devreleri
  • Tube (lambalı) preamplifikatörler için filament beslemesi
  • Aktif crossover ve ekolayzer devreleri
  • RIAA phono preamplifikatörleri
• Kablosuz Ses Sistemleri
  • Bluetooth hoparlör projeleri
  • Kablosuz ses alıcı/verici modülleri
  • Taşınabilir multimedya oynatıcıları
  • DIY radyo ve streaming cihazları
• Oyun ve Eğlence Sistemleri
  • Retro oyun konsolları için güç kaynağı
  • Arcade makineleri ve kontrol panelleri
  • Simülatör sistemleri için besleme
  • DIY oyun kontrolörleri ve etkileşimli sistemler

---

Performans Optimizasyonu

XL4015 modülünden maksimum performans almak için verimlilik, ısı yönetimi ve güvenilirlik ipuçları.

Verimlilik İyileştirme

Enerji verimliliğini artırma ve güç kaybını azaltma yöntemleri:

• Optimum Çalışma Noktası Seçimi
  • Giriş-çıkış voltaj farkını minimum seviyede tutun (idealinde giriş voltajının %60-85'i aralığında çıkış)
  • Verimi artırmak için gereksiz yere düşük voltajlara dönüştürme yapmaktan kaçının
  • Düşük yük durumlarında dahi kararlı çalışma için minimum %10 yük sağlayın
  • Çok hafif yüklerde verimlilik düşer, optimum verimlilik orta yük seviyelerindedir
• Kablo ve Bağlantı Optimizasyonu
  • Düşük dirençli, kalın kablolar kullanarak iletim kayıplarını azaltın
  • Bağlantı noktalarındaki direnci azaltmak için sıkı ve güvenli bağlantılar yapın
  • Uzun kablo mesafelerinden kaçının, modülü yüke mümkün olduğunca yakın yerleştirin
  • Terminal bağlantılarında oksitlenme olmamasına dikkat edin
• Yük Koşullarının Optimizasyonu
  • İhtiyaç duyulan güç kapasitesine göre uygun modül seçimi yapın
  • Maksimum verimlilik için modülü nominal kapasitenin %50-80'i aralığında kullanın
  • Ani yük değişimlerini azaltın veya giriş/çıkış kapasitörleri ile yumuşatın
  • Birden fazla farklı yük için tek bir modül yerine, ayrı modüller kullanmayı değerlendirin
• Çalışma Frekansı Etkileri
  • XL4015'in sabit 180 kHz çalışma frekansı genellikle iyi bir denge sağlar
  • Yüksek frekanslı anahtarlama gürültüsünü azaltmak için çıkış filtresi kullanın
  • EMI azaltma için PCB izolasyonu ve ekranlama teknikleri uygulayın
  • RF hassas cihazlarda ek filtreleme gerekebilir

Isı Yönetimi

Aşırı ısınmayı önleme ve termal performansı iyileştirme yöntemleri:

• Etkili Soğutma Teknikleri
  • Yüksek akım uygulamalarında (>3A) ek soğutma yöntemleri kullanın
  • Mevcut alüminyum soğutucuya termal yapıştırıcı veya pad ile daha büyük bir ısı emici ekleyin
  • Kritik uygulamalarda küçük bir fan ile aktif soğutma sağlayın
  • Modülün etrafında yeterli hava akışı sağlayın, kapalı muhafazada havalandırma açıklıkları bırakın
• Termal Ölçüm ve İzleme
  • İlk kurulumda tam yükte çalışarak modülün ısınma derecesini gözlemleyin
  • Modül sıcaklığının 80°C'yi geçmemesi önerilir
  • Termokupl veya IR termometre ile kritik noktalardaki sıcaklığı ölçün
  • Uzun süreli operasyonlarda periyodik termal kontrol uygulayın
• Aşırı Yük ve Termal Koruma
  • XL4015 çipinin dahili termal koruması olsa da, sürekli tetiklenmeden kaçının
  • Yük akımını modülün nominal kapasitesinin altında tutun (%70-80 ideal)
  • Yüksek ortam sıcaklıklarında (>40°C) modülün akım kapasitesini düşürün
  • Sürekli tam yük çalışması yerine aralıklı çalışma düzeni oluşturun
• Çevre ve Montaj Faktörleri
  • Modülü diğer ısı üreten bileşenlerden uzak tutun
  • Dikey montaj daha iyi doğal konveksiyon sağlar
  • Metal muhafazalara monte ederken termal iletkenliği artırmak için termal macun kullanın
  • Plastik muhafazalarda ısı tahliye delikleri açın

Uzun Süreli Güvenilirlik

Modülün ömrünü uzatma ve güvenilirliğini artırma yöntemleri:

• Komponent Stresi Azaltma
  • Darbe akımlarını ve ani yük değişimlerini minimize edin
  • Cihazı nominal değerlerinin %70-80'i civarında çalıştırın
  • Termal döngüleri (sıcak-soğuk geçişleri) azaltın
  • Aşırı voltaj durumlarına karşı giriş koruması ekleyin
• Çevresel Koruma
  • Nem ve toza karşı koruyucu kaplama veya muhafaza kullanın
  • Titreşime maruz kalan uygulamalarda sağlam montaj ve kablo sabitlemesi yapın
  • Korozif ortamlarda ekstra koruma sağlayın (konformal kaplama vb.)
  • Direk güneş ışığından ve aşırı çevre koşullarından koruyun
• Düzenli Bakım ve Kontrol
  • Periyodik olarak terminal bağlantılarının sıkılığını kontrol edin
  • Soğutucuda toz birikimi olup olmadığını düzenli olarak kontrol edin
  • Çıkış voltajının zamanla kayma gösterip göstermediğini izleyin
  • Ekranın doğru çalıştığını ve okumaların doğruluğunu doğrulayın
• Güç Yedekleme ve Koruma
  • Kritik sistemlerde yedekli güç kaynağı çözümleri düşünün
  • Giriş tarafına aşırı voltaj ve akım koruması ekleyin
  • Çıkış kısa devre koruması için harici sigorta kullanmayı değerlendirin
  • Önemli yükleri ani voltaj dalgalanmalarından korumak için filtreleme ekleyin

Özel Uygulama Optimizasyonları

Farklı kullanım senaryolarında performans iyileştirmeleri:

• Batarya Kaynaklı Sistemler
  • Batarya voltajındaki değişimlere rağmen kararlı çıkış sağlayacak şekilde ayarlayın
  • Düşük batarya durumlarında aşırı deşarja karşı koruma ekleyin
  • Batarya ömrünü uzatmak için düşük yük koşullarında verimlilik optimizasyonu yapın
  • Solar şarjlı sistemlerde giriş voltajı dalgalanmalarını dengelemek için kapasitörler kullanın
• Hassas Elektronik Beslemesi
  • Çıkış gürültüsünü azaltmak için iki aşamalı filtreleme uygulayın
  • Analog devreleri beslerken daha büyük çıkış kapasitörleri ve LC filtreler ekleyin
  • Referans ve hassas ölçüm devreleri için regülasyonu iyileştirmek için post-regülatör kullanın
  • Daha dengeli çıkış için giriş voltajını çok düşük tutmayın
• Yüksek Güçlü Uygulamalar
  • Maksimum güç uygulamalarında ciddi ek soğutma sağlayın
  • Kablo ve terminallerin akım taşıma kapasitesinin yeterli olduğunu doğrulayın
  • Anlık yüksek akım taleplerine karşı giriş ve çıkışta büyük kapasitörler kullanın
  • Çok yüksek güç gereksinimleri için birden fazla modülü farklı yüklere dağıtın
• Endüstriyel Ortamlar
  • Elektriksel gürültülü ortamlarda ekstra giriş filtresi ve EMI koruması ekleyin
  • Vibrasyon bulunan ortamlarda sağlam montaj ve kablo sabitlemesi yapın
  • Yüksek sıcaklık ortamlarında modülün güç kapasitesini düşürün
  • Uzun iletim hatları için kablo boyutunu artırın ve voltaj düşümlerini telafi edin

---

Sorun Giderme ve Yaygın Problemler

XL4015 modülü kullanırken karşılaşılabilecek sorunlar ve bunların çözüm yöntemleri.

Çıkış Voltajı Sorunları

Çıkış voltajıyla ilgili yaygın sorunlar ve çözümleri:

• Çıkış Voltajı Yok veya Çok Düşük
  • Olası Nedenler:
  • Giriş gücü yok veya yetersiz
  • Giriş polaritesi ters bağlanmış
  • Giriş voltajı çok düşük (minimum 4V gereklidir)
  • Çıkış kısa devre olmuş veya aşırı yüklenmiş
  • Çözümler:
  • Giriş voltajını multimetre ile ölçün, en az 4V olduğunu doğrulayın
  • Polarite bağlantılarını kontrol edin
  • Yükü geçici olarak çıkarın ve voltajı tekrar ölçün
  • Potansiyometreyi saat yönünde çevirerek voltajı artırmayı deneyin
• Kararsız veya Dalgalanan Çıkış Voltajı
  • Olası Nedenler:
  • Yetersiz giriş kapasitörü
  • Giriş voltajı düzensiz veya dalgalanıyor
  • Düzensiz veya darbeli yük
  • Yetersiz çıkış filtresi
  • Çözümler:
  • Giriş tarafına 100-470μF elektrolitik kapasitör ekleyin
  • Çıkış tarafına ek filtreleme kapasitörleri ekleyin
  • Giriş güç kaynağının kararlılığını kontrol edin
  • Daha büyük akım kapasitesine sahip güç kaynağı kullanın
• Çıkış Voltajı Ayarlanamıyor
  • Olası Nedenler:
  • Potansiyometre arızalı veya kırık
  • Geri besleme devresi sorunu
  • Çıkış aşırı yüklenmiş
  • Çözümler:
  • Potansiyometreyi uçlarından ölçerek çalışıp çalışmadığını kontrol edin
  • Yükü çıkararak sadece voltaj ayarını test edin
  • Geri besleme hattının bağlantılarını kontrol edin
  • Aşırı ısınma veya hasar belirtileri arayın
• Ekrandaki Değer ile Gerçek Çıkış Farklı
  • Olası Nedenler:
  • Ekran kalibrasyonu yapılmamış
  • Ölçüm noktası farklılıkları
  • Kablo ve terminal direnci nedeniyle voltaj düşümü
  • Çözümler:
  • Her zaman güvenilir bir multimetre ile çıkış terminallerinde ölçüm yapın
  • Kalibrasyonsuz ekran değerlerini yaklaşık değer olarak kabul edin
  • Uzun mesafeli kablolarda voltaj düşümünü hesaba katın
  • Kritik uygulamalarda yük noktasında ölçüm yapın

Isınma ve Termal Sorunlar

Aşırı ısınma sorunları ve bunların çözümleri:

• Modül Aşırı Isınıyor
  • Olası Nedenler:
  • Yük akımı çok yüksek
  • Giriş-çıkış voltaj farkı çok büyük
  • Yetersiz havalandırma veya soğutma
  • Yüksek ortam sıcaklığı
  • Çözümler:
  • Akım çekişini ölçün ve modül kapasitesinin %70'ini geçmediğinden emin olun
  • Giriş voltajını mümkün olan en düşük değere indirin (çıkış voltajı + 2-3V)
  • Ek soğutma sağlayın (daha büyük ısı emici, fan vb.)
  • Modül etrafında yeterli hava akışı sağlayın
• Modül Isındıkça Kapanıyor
  • Olası Nedenler:
  • Termal koruma devreye giriyor
  • Aşırı akım durumu
  • Yetersiz soğutma
  • Çözümler:
  • Yük akımını azaltın
  • Daha iyi soğutma sağlayın
  • Ortam sıcaklığını düşürün
  • Modülü daha düşük kapasite ile kullanın
• Belirli Komponentler Aşırı Isınıyor
  • Olası Nedenler:
  • Komponent arızası
  • PCB izleri veya lehim noktalarında sorun
  • Düzensiz akım dağılımı
  • Çözümler:
  • Sıcak noktaları IR termometre veya termal kamera ile belirleyin
  • Lehim bağlantılarını kontrol edin ve gerekirse yeniden lehimleyin
  • Şüpheli komponenti (indüktör, diyot vb.) kontrol edin
  • Aşırı ısınan bölgeye ek soğutma uygulayın

Verimlilik ve Güç Sorunları

Verimlilik ve güç iletimi ile ilgili sorunlar:

• Beklenenden Düşük Verimlilik
  • Olası Nedenler:
  • Yüksek giriş-çıkış voltaj farkı
  • Çok hafif yük koşulları
  • Düşük kaliteli komponentler veya taklitler
  • Çözümler:
  • Giriş voltajını çıkış voltajına yaklaştırın
  • Modülü nominal kapasitesinin %30-80 aralığında yükleyin
  • Kaliteli ve orijinal modül kullanın
  • Bağlantı ve kablo kayıplarını azaltın
• Yeterli Akım Sağlayamama
  • Olası Nedenler:
  • Yetersiz giriş güç kaynağı
  • Aşırı ince veya uzun kablolar
  • Giriş voltajı düşük
  • Modül kapasitesi aşılmış
  • Çözümler:
  • Giriş güç kaynağının yeterli akım sağlayabildiğini doğrulayın
  • Daha kalın ve kısa kablolar kullanın
  • Giriş voltajını artırın (38V maksimum sınıra dikkat edin)
  • Yükü azaltın veya daha büyük kapasiteli modül kullanın
• Batarya Ömrünün Beklenenden Kısa Olması
  • Olası Nedenler:
  • Verimsiz çalışma koşulları
  • Beklenmeyen ek yükler veya kayıplar
  • Batarya kapasitesi düşük veya eski
  • Çözümler:
  • Toplam sistem akım çekişini ölçün ve optimize edin
  • Giriş-çıkış voltaj farkını minimize edin
  • Kullanılmadığında sistemi kapatın veya düşük güç moduna alın
  • Batarya kapasitesini ve durumunu kontrol edin

Gürültü ve EMI Sorunları

Elektriksel gürültü ve elektromanyetik girişim ile ilgili sorunlar:

• Ses Sistemlerinde Duyulabilir Gürültü
  • Olası Nedenler:
  • Anahtarlama gürültüsü ses devresine karışıyor
  • Toprak döngüleri (ground loops)
  • Yetersiz filtreleme
  • Çözümler:
  • Audio devreleri için ilave filtreleme (LC filtre) kullanın
  • Toprak izolasyonu yapın, yıldız topraklama tekniği uygulayın
  • Güç ve ses devrelerini fiziksel olarak ayırın
  • Ekranlı kablolar kullanın
• RF ve Kablosuz Sistemlerde Girişim
  • Olası Nedenler:
  • Modülün anahtarlama frekansının (180 kHz) harmonikleri
  • Yetersiz ekranlama
  • Güç hatlarından RF yayılımı
  • Çözümler:
  • Modülü metal bir muhafaza içine alın (Faraday kafesi etkisi)
  • Giriş ve çıkış hatlarına ferrit core ekleyin
  • Kablolarda ekranlı tip kullanın
  • Hassas RF komponentleri modülden uzağa yerleştirin
• Dijital Sistemlerde Gürültü Kaynaklı Hatalar
  • Olası Nedenler:
  • Besleme hattı gürültüsü
  • Modül ve dijital sistemler arasında parazitik kapasitans
  • Toprak referans gürültüsü
  • Çözümler:
  • Dijital devreler için ek filtreleme ve regülasyon ekleyin
  • Hassas dijital sistemler için post-regülatör (LDO) kullanın
  • Bypass kapasitörleri ile güç hatlarını filtreleme
  • Topraklama sistemini optimize edin

---

Teknik Karşılaştırmalar

XL4015 modülünün diğer popüler DC-DC dönüştürücülerle karşılaştırması ve seçim kriterleri.

Benzer Ürünlerle Karşılaştırma

XL4015 ve diğer popüler voltaj düşürücü modüllerin karşılaştırılması:

• XL4015 vs LM2596
  • Akım Kapasitesi: XL4015 (5A) > LM2596 (3A)
  • Verimlilik: XL4015 (%96'ya kadar) > LM2596 (%92'ye kadar)
  • Giriş Voltaj Aralığı: LM2596 (4.5-40V) ≈ XL4015 (4-38V)
  • Boyut: Benzer boyutlar, ekranlı XL4015 modeli daha büyük olabilir
  • Entegre Ekran: XL4015 modelleri genellikle ekranlı, LM2596 genellikle ekransız
  • Kullanım Kolaylığı: Her ikisi de kullanımı kolay, potansiyometre ile ayarlanabilir
• XL4015 vs MP2307
  • Akım Kapasitesi: XL4015 (5A) > MP2307 (3A)
  • Boyut: MP2307 modülleri genellikle daha kompakt
  • Anahtarlama Frekansı: MP2307 (340 kHz) > XL4015 (180 kHz)
  • Elektromanyetik Emisyon: XL4015 daha düşük frekans nedeniyle daha az EMI
  • Güç Yoğunluğu: MP2307 daha yüksek güç yoğunluğuna sahip
• XL4015 vs XL4005
  • Akım Kapasitesi: XL4015 (5A) = XL4005 (5A)
  • Maksimum Güç: XL4015 (75W) = XL4005 (75W)
  • Verimlilik: Çok benzer verimlilik profilleri
  • Anahtarlama Frekansı: XL4015 (180 kHz) ≈ XL4005 (180 kHz)
  • Fonksiyonellik: Çok benzer, genellikle aynı devrede kullanılabilir
• XL4015 vs XL6009 (Buck-Boost)
  • Dönüştürücü Tipi: XL4015 (Buck) vs XL6009 (Buck-Boost)
  • Voltaj Dönüşümü: XL6009 çıkış voltajı giriş voltajından yüksek olabilir
  • Akım Kapasitesi: XL4015 (5A) > XL6009 (4A)
  • Verimlilik: Buck modunda XL4015 daha verimli
  • Uygulama Esnekliği: XL6009 daha esnek (hem yükseltme hem düşürme)

Farklı Uygulama Senaryolarına Göre Seçim

Belirli uygulama ihtiyaçları için en uygun DC-DC dönüştürücü seçimi:

• Batarya Kaynaklı Projeler
  • En İyi Seçim: XL4015 veya LM2596
  • Neden: Her ikisi de geniş giriş voltaj aralığı sunar ve azalan batarya voltajında bile kararlı çıkış sağlar
  • İkincil Alternatif: Düşük güç uygulamaları için MP2307
  • Dezavantajlı Seçim: XL6009 (buck-boost modunda daha düşük verimlilik)
• Yüksek Akım Gerektiren Uygulamalar
  • En İyi Seçim: XL4015
  • Neden: 5A sürekli akım kapasitesi ve yüksek verimlilik
  • İkincil Alternatif: XL4005 veya paralel bağlı LM2596 modülleri
  • Dezavantajlı Seçim: MP2307 (düşük akım kapasitesi)
• Hassas Elektronik ve RF Devreleri
  • En İyi Seçim: Ekstra filtreli LM2596 veya MP2307
  • Neden: Daha düşük gürültü profili
  • İkincil Alternatif: XL4015 + kapsamlı çıkış filtresi
  • Dezavantajlı Seçim: Filtrelenmemiş XL6009 (buck-boost dönüşümü daha fazla gürültü üretir)
• Değişken Voltaj Kaynağı Olarak Kullanım

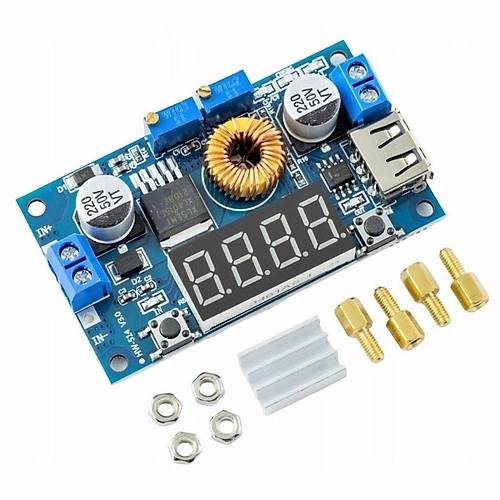

  • En İyi Seçim: XL4015 ekranlı model
  • Neden: Entegre ekran, geniş voltaj aralığı ve kolay ayarlanabilirlik
  • İkincil Alternatif: Ekranlı LM2596 modülleri
  • Dezavantajlı Seçim: Ekransız modüller veya ayarlaması zor olanlar
• Sınırlı Alan Gerektiren Projeler
  • En İyi Seçim: MP2307 veya kompakt LM2596 modülleri
  • Neden: Daha küçük boyut ve düşük profil
  • İkincil Alternatif: Ekransız XL4015 modelleri
  • Dezavantajlı Seçim: Büyük ekranlı veya büyük soğutuculu modeller

Maliyet-Performans Değerlendirmesi

Farklı DC-DC dönüştürücülerin maliyet-performans karşılaştırması:

• En Ekonomik Seçenek
  • Düşük Akım Uygulamaları (≤2A): LM2596 ekransız modüller
  • Orta Akım Uygulamaları (2-3A): XL4015 ekransız modüller
  • Yüksek Akım Uygulamaları (≥4A): XL4015 ekranlı modüller
  • Yer Kısıtı Olan Uygulamalar: MP2307 modüller
• Ömür ve Güvenilirlik Faktörü
  • LM2596 uzun süredir kullanılan ve test edilmiş bir çip olarak güvenilirlik avantajına sahiptir
  • XL4015 ve XL4005 modülleri genellikle iyi kalitede indüktör ve kapasitör kullanır
  • MP2307 bazı modüllerde daha küçük indüktör kullanır, bu yüksek akımda ısınmaya neden olabilir
  • XL6009 karmaşık yapısı nedeniyle bazı durumlarda daha düşük güvenilirlik gösterebilir
• Toplam Sahip Olma Maliyeti
  • Düşük verimlilikli modüller enerji kaybı nedeniyle uzun vadede daha maliyetli olabilir
  • Yetersiz soğutma veya aşırı akım koşulları onarım ve değiştirme masrafı oluşturabilir
  • Kalitesiz terminaller ve bağlantılar ekstra bakım masrafı doğurabilir
  • Ekranlı modüller başlangıçta daha pahalı olsa da ek ölçüm cihazı ihtiyacını azaltır
• Performans/Fiyat Oranı
  • XL4015 ekranlı modüller genel olarak en iyi performans/fiyat oranını sunar
  • LM2596 düşük güç ihtiyaçları için iyi bir performans/fiyat dengesi sağlar
  • MP2307 sadece kompakt boyut gerektiğinde maliyet-etkin bir seçimdir
  • XL6009 sadece buck-boost fonksiyonu gerektiğinde değer kazanır

İleri Özellikler ve Genişletilebilirlik

Modüllerin genişletilebilirlik ve ek özellikleri açısından değerlendirilmesi:

• Harici Kontrol Yetenekleri
  • XL4015: Potansiyometre yerine dijital potansiyometre ile mikrodenetleyici kontrolü sağlanabilir
  • LM2596: Benzer şekilde dijital kontrol eklenebilir, daha fazla uygulama notu mevcuttur
  • MP2307: Daha kompakt olduğundan modifikasyon için daha az alan sağlar
  • XL6009: Buck-boost çalışması için karmaşık kontrol gerektiğinden modifikasyonu zorlaşır
• Koruma Özellikleri
  • XL4015: Temel termal koruma ve kısa devre sınırlaması içerir
  • LM2596: Termal kapatma ve akım sınırlama özellikleri vardır
  • MP2307: Genellikle termal koruma ve akım sınırlama devresi içerir
  • XL6009: Çoğu modülde temel koruma devreleri bulunur
• Ek Özellikler ve Eklerle Genişletme
  • Akım Göstergesi Ekleme: XL4015 ekranlı modüllere ikinci bir ekran veya akım sensörü eklenerek akım göstergesi eklenebilir
  • Uzaktan Kontrol: MOSFETler ve röle devreleri ile uzaktan açma/kapama kontrolü eklenebilir
  • Soft-start Devresi: Çıkış kapasitörlerine yavaş şarj sağlayan ek devre eklenebilir
  • Aşırı Voltaj Koruması: Çıkış tarafına crowbar koruma devresi entegre edilebilir
• Çoklu Voltaj Çıkışları
  • Tek XL4015 modülünden tek sabit çıkış elde edilir
  • Birden fazla çıkış voltajı için birden fazla modül kullanılması gerekir
  • Kaskat bağlantı ile çeşitli voltaj kombinasyonları oluşturulabilir
  • Döner anahtar ve farklı değerlerde potansiyometreler ile seçilebilir çıkış voltajları tasarlanabilir

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
