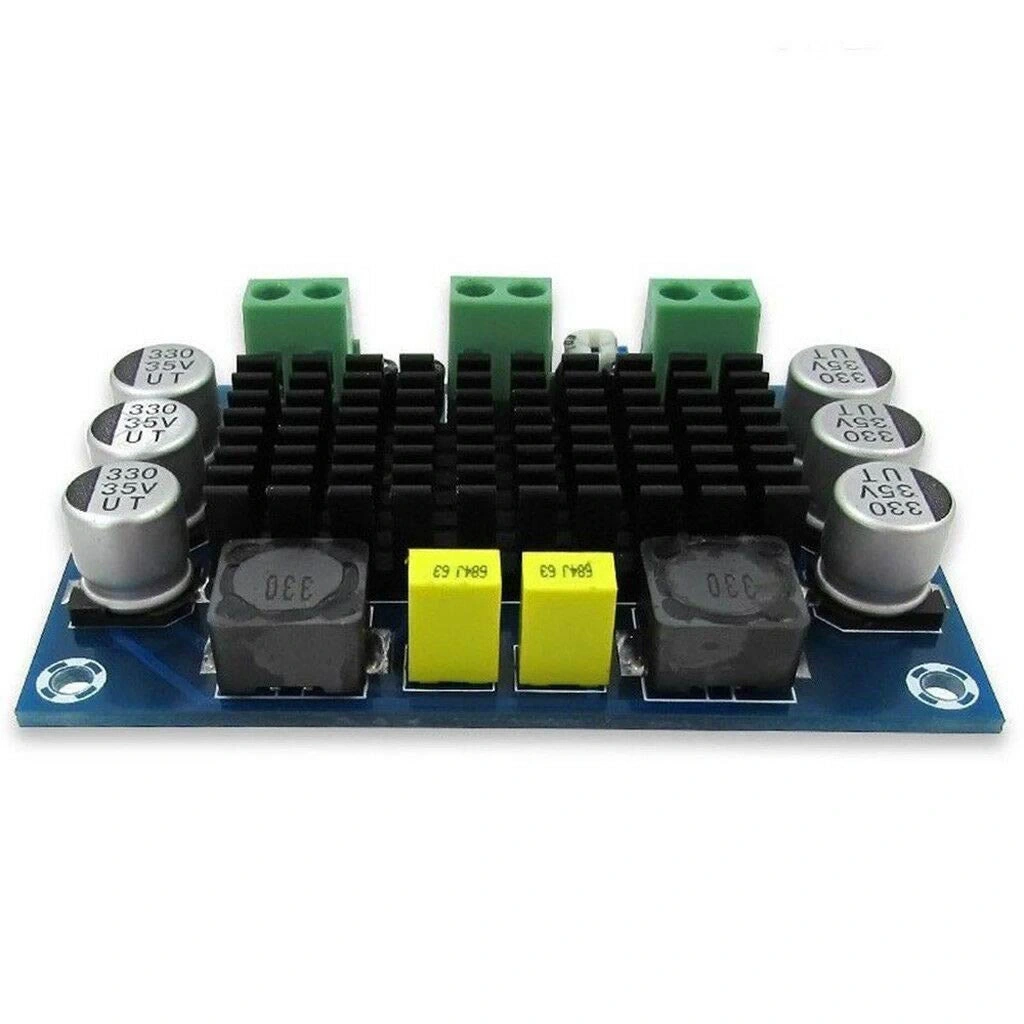

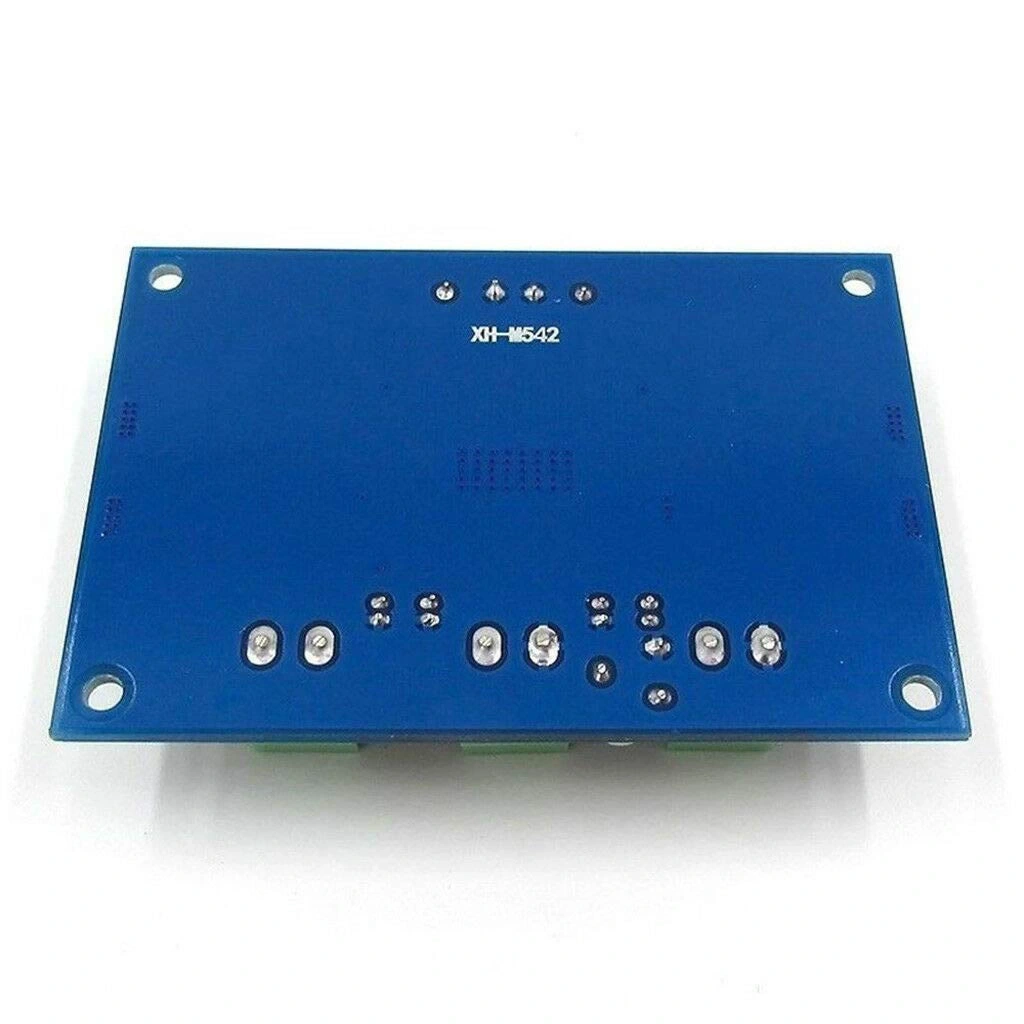

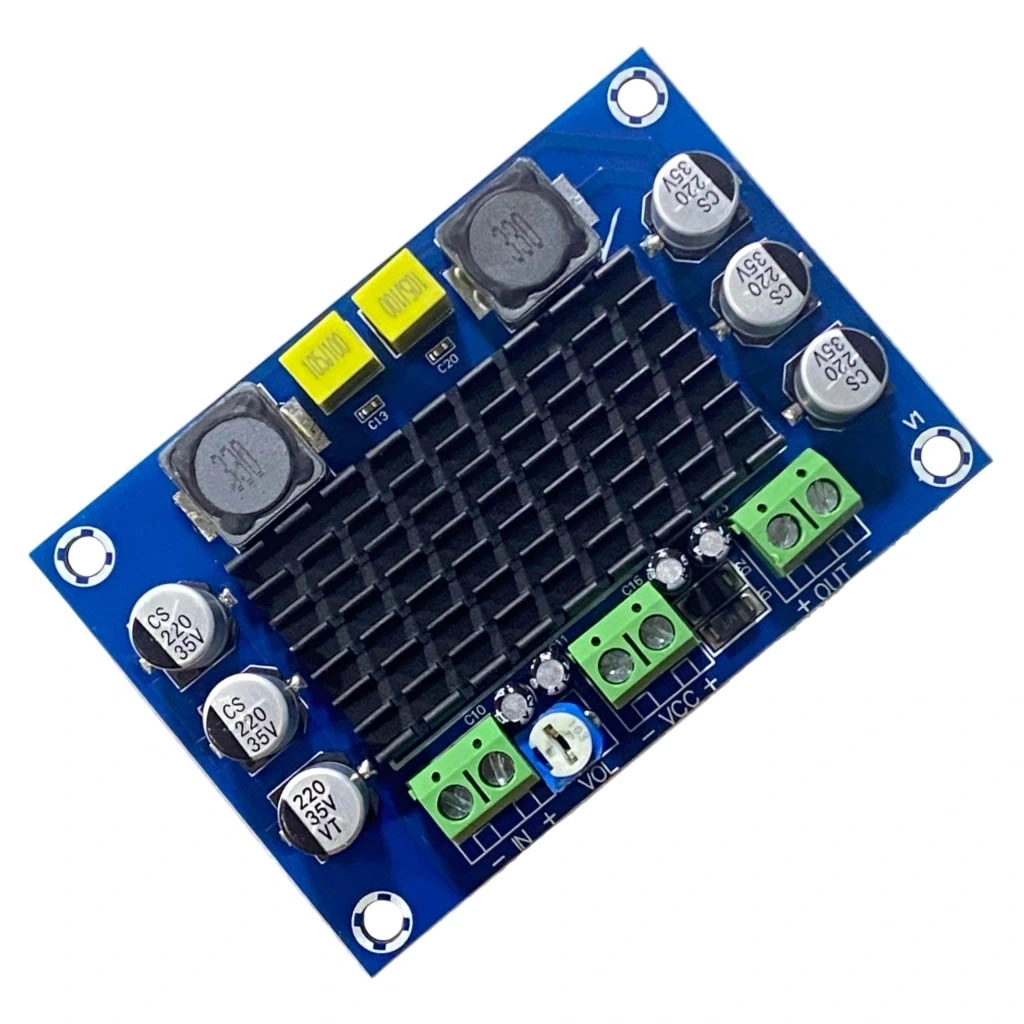

XH-M542 TPA3116D2 100W Mono Kanal Dijital Amfi Devresi 12-26V

XH-M542 TPA3116D2 100W Mono Kanal Dijital Amfi Devresi 12-26V

XH-M542 TPA3116D2 100W Mono Kanal Dijital Amfi Devresi, yüksek performanslı ses projeleri için tek kanallı bir güç amplifikatörü çözümüdür. Texas Instruments'ın güçlü TPA3116D2 sınıf D amplifikatör entegresine dayanan bu kompakt modül, 12-26V DC güç kaynağı kullanarak 100W'a kadar çıkış gücü sunabilir. Yüksek verimlilikle çalışan sınıf D mimarisi sayesinde minimum ısı üretimi ve düşük güç tüketimi sağlarken, kaliteli ses çıkışı sunar.

Bu amfi devresi, üzerinde bulunan potansiyometre ile kolay ses kontrolüne olanak tanır ve geniş freakans aralığında (20Hz-20KHz) düşük distorsiyon oranıyla temiz ses üretir. PCB üzerindeki geniş bakır yollar ve büyük ısı emici, yüksek ses seviyelerinde bile güvenli ve kararlı çalışmayı sağlar. Basit bağlantı terminalleri ve kompakt boyutları sayesinde her türlü ses projesine kolayca entegre edilebilir. Bağlantı noktaları açıkça etiketlenmiş olup, giriş sinyali, hoparlör çıkışı ve güç bağlantıları için vidalı terminal blokları mevcuttur.

XH-M542 TPA3116D2 100W Mono Kanal Dijital Amfi Devresi, DIY ses projeleri, Arduino tabanlı müzik sistemleri ve amplifikasyon gerektiren çeşitli uygulamalar için ideal bir çözümdür. Modüller kategorisinde yer alan bu güçlü amplifikatör kartı, subwoofer sistemleri, tek kanallı ses yükselticiler veya aktif hoparlör projeleri oluşturmak isteyenler için mükemmel bir seçimdir.

---

Teknik Özellikler

XH-M542 TPA3116D2 100W Mono Kanal Dijital Amfi Devresinin detaylı teknik özellikleri aşağıda listelenmiştir.

• Amplifikatör Entegresi: Texas Instruments TPA3116D2 Class-D
• Kanal Sayısı: 1 (Mono)
• Maksimum Çıkış Gücü: 100W (4Ω yük, 24V besleme)
• Nominal Çıkış Gücü: 50W-60W (8Ω yük, 24V besleme)
• Çalışma Voltajı: 12V-26V DC
• Verimlilik: >90% (tam güçte)
• Frekans Tepkisi: 20Hz-20KHz
• Sinyal/Gürültü Oranı (SNR): >98dB
• Toplam Harmonik Distorsiyon (THD): <0.1% (10W çıkışta)
• Ses Kontrolü: Dahili potansiyometre ile
• Giriş Empedansı: 47kΩ
• Giriş Hassasiyeti: 550-600mV RMS

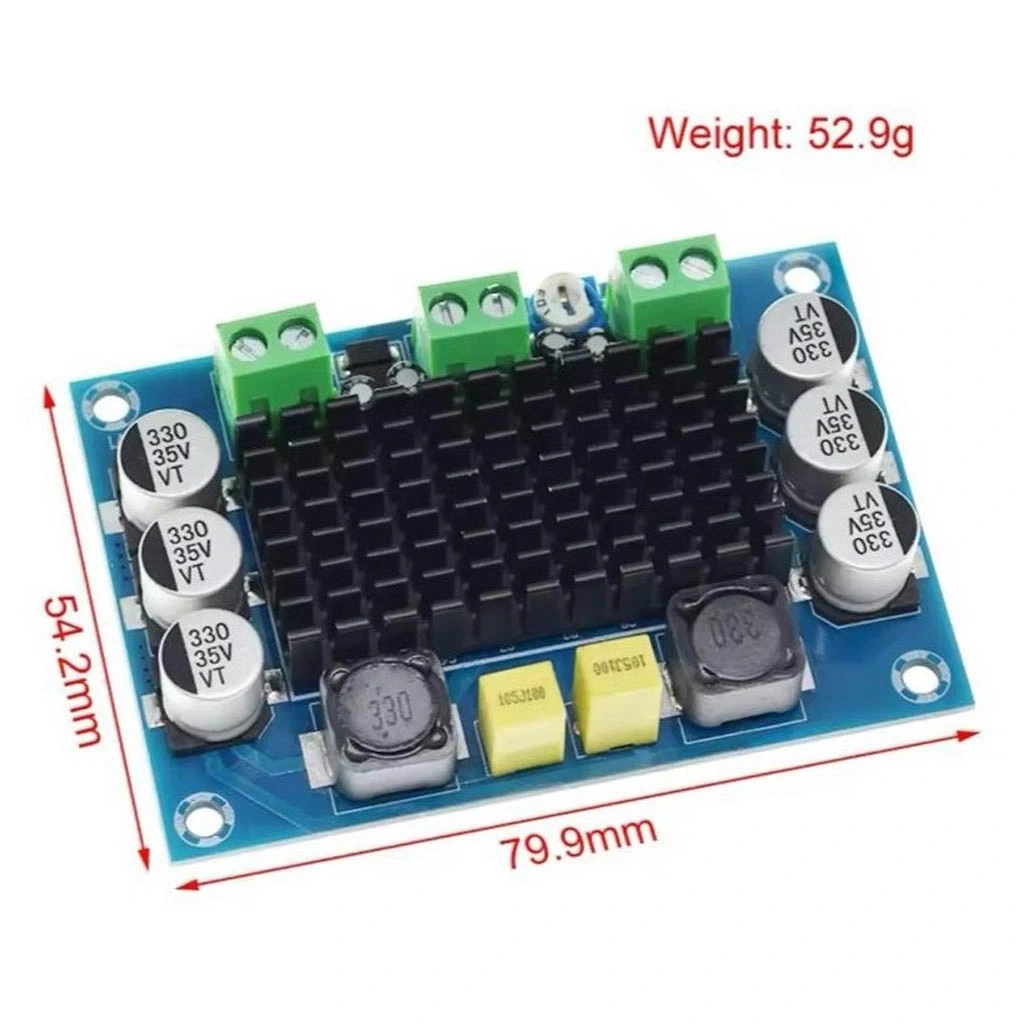

• PCB Boyutları: Yaklaşık 55mm × 37mm × 25mm
• Desteklenen Hoparlör Empedansı: 4-8Ω
• Koruma Özellikleri: Kısa devre koruması, termal koruma, DC koruma

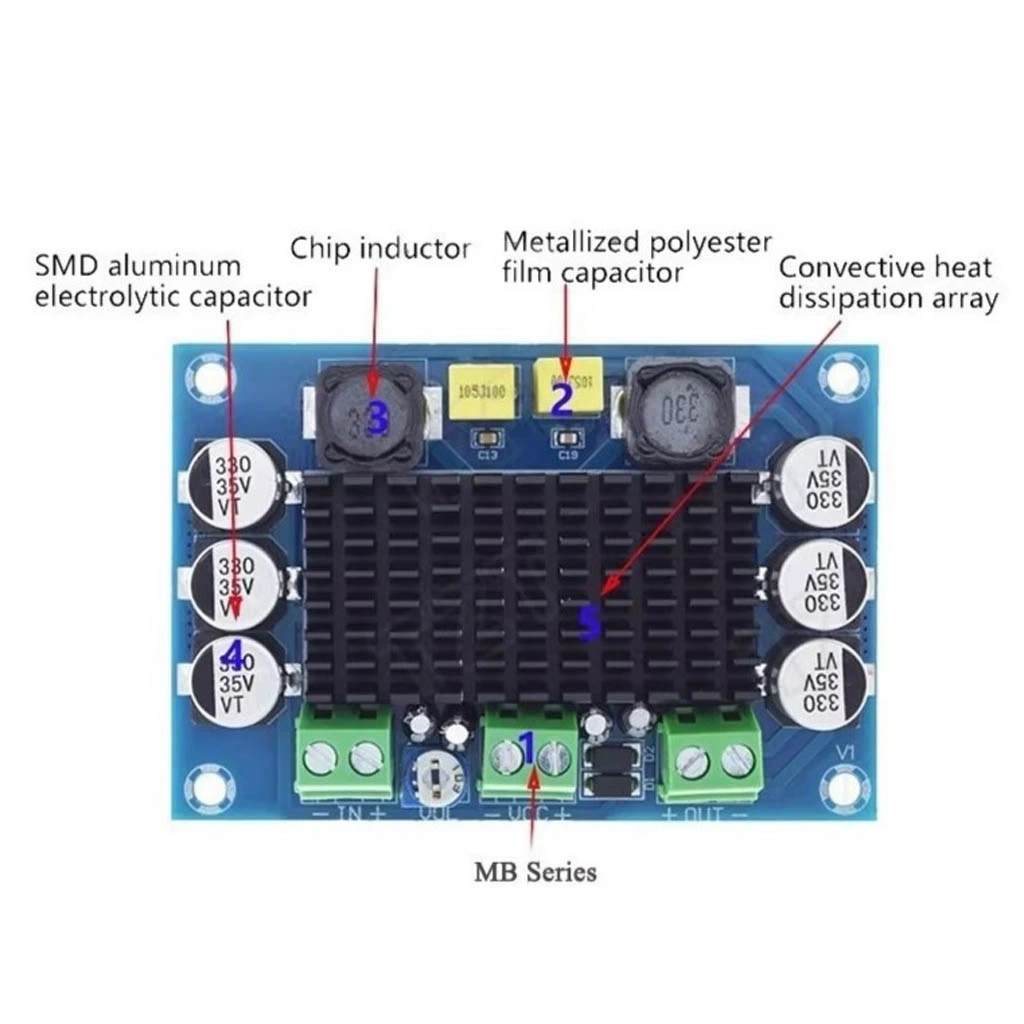

• Soğutma Sistemi: Alüminyum ısı emici (heat sink)
• Bağlantı Terminalleri: Vidalı terminal blokları
• Montaj Delikleri: 3.2mm çapında, 4 adet
• Ağırlık: Yaklaşık 50g
• Çalışma Sıcaklığı: -40°C ile +85°C arası

---

Bağlantı ve Kurulum

XH-M542 TPA3116D2 100W Mono Kanal Dijital Amfi Devresinin bağlantı ve kurulum bilgileri.

Temel Bağlantı Şeması

XH-M542 amfi devresinin temel bağlantı yapılandırması:

• Güç Bağlantısı
  • GND: Güç kaynağının negatif (-) terminaline bağlayın
  • VCC: Güç kaynağının pozitif (+) terminaline bağlayın (12-26V DC)
  • Tavsiye edilen güç kaynağı: 24V 4A DC adaptör (optimum performans için)
  • Güç kabloları için en az 18AWG kalınlığında kablo kullanın
• Ses Girişi Bağlantısı
  • L: Sol kanal giriş sinyali (veya mono sinyal girişi)
  • G: Ses kaynağının toprak/GND bağlantısı
  • R: Sağ kanal giriş sinyali (genellikle mono kullanımda bağlanmaz)
  • Tavsiye edilen kaynak: Line-level sinyal (telefon, ses kartı, preamp vb.)
• Hoparlör Bağlantısı
  • SP-: Hoparlörün negatif (-) terminaline bağlayın
  • SP+: Hoparlörün pozitif (+) terminaline bağlayın
  • Desteklenen hoparlör empedansı: 4Ω - 8Ω
  • Hoparlör kabloları için en az 16AWG kalınlığında kablo kullanın
• Montaj Önerileri
  • Modülü montaj delikleri üzerinden uygun vida ve yalıtkan ara parçalarla sabitleyin
  • Isı emicinin etrafında yeterli hava akışı olduğundan emin olun
  • Nemli veya aşırı tozlu ortamlardan kaçının
  • Güç kabloları ve sinyal kablolarını birbirinden ayırın

Ses Kaynağı Bağlantısı

Farklı ses kaynaklarının XH-M542 amfi devresine bağlantıları:

• Akıllı Telefon veya MP3 Çalar Bağlantısı
  • 3.5mm stereo jak kablosunun uç (tip) kısmını L girişine bağlayın
  • Kablonun halka (ring) kısmını isteğe bağlı olarak R girişine bağlayabilirsiniz
  • Kablonun gövde (sleeve) kısmını G (toprak) girişine bağlayın
  • Gerekirse 3.5mm stereo jak - RCA dönüştürücü veya 3.5mm stereo jak - açık uç kablo kullanın
• Arduino veya Mikrodenetleyici Bağlantısı
  • Arduino'nun PWM çıkışını bir RC filtre devresi üzerinden L girişine bağlayın
  • Arduino GND pinini G (toprak) girişine bağlayın
  • Gerekirse sinyal seviyesini ayarlamak için basit bir potansiyometre devresi kullanın
  • Arduino'nun 5V çıkışının doğrudan amfi girişine bağlanmasından kaçının
• Bilgisayar veya Ses Kartı Bağlantısı
  • Ses kartının line-out çıkışını L girişine bağlayın
  • Ses kartının toprak hattını G (toprak) girişine bağlayın
  • Ses karıştırıcısı (mixer) kullanıyorsanız, ana çıkışı veya monitör çıkışını kullanın
  • Uzun kablo mesafelerinde ekranlı (shielded) kablo kullanımı önerilir
• Preamplifiyör veya Mikser Bağlantısı
  • Preamp çıkışını doğrudan L girişine bağlayın
  • Preamp toprak hattını G (toprak) girişine bağlayın
  • Stereo sinyali mono olarak karıştırmak için basit bir direnç summing mikseri kullanın
  • Preamp seviyesi çok yüksekse, giriş sinyalini zayıflatmak için voltaj bölücü ekleyin

Hoparlör Seçimi ve Bağlantısı

Optimum performans için hoparlör seçimi ve bağlantı önerileri:

• Hoparlör Empedans Seçimi
  • 4Ω hoparlörler: Maksimum güç çıkışı (24V besleme ile yaklaşık 100W)
  • 8Ω hoparlörler: Daha düşük güç çıkışı (24V besleme ile yaklaşık 50-60W) ancak daha güvenli çalışma
  • Empedans uyumsuzluğu amfiye zarar verebilir; doğru empedansta hoparlör kullanın
  • Watt değeri amfi çıkışından en az %20 daha yüksek hoparlörler tercih edin
• Hoparlör Kablolaması
  • Kısa mesafeler (<3m) için en az 16AWG kablo kullanın
  • Uzun mesafeler (>3m) için 14AWG veya daha kalın kablo tercih edin
  • Polariteye dikkat edin (SP+ → hoparlör +, SP- → hoparlör -)
  • Güvenilir bağlantı için muz jak veya yüksük terminaller kullanılabilir
• Subwoofer Uygulamaları
  • Düşük empedanslı (4Ω) subwooferlar optimum bas performansı için idealdir
  • Kapalı ve bas refleks subwoofer kutuları ile uyumludur
  • Subwoofer uygulamaları için giriş tarafına basit bas filtresi eklenebilir
  • 10-12 inç subwooferlar için optimum performans sunar
• Çoklu Hoparlör Bağlantısı
  • Seri bağlantı: İki adet 4Ω hoparlörü seri bağlayarak 8Ω yük oluşturabilirsiniz
  • Paralel bağlantı: İki adet 8Ω hoparlörü paralel bağlayarak 4Ω yük oluşturabilirsiniz
  • Amfinin minimum empedans sınırının (4Ω) altına düşmeyin
  • Bütün hoparlörlerin güç kapasitesinin yeterli olduğundan emin olun

Güç Kaynağı Gereksinimleri

Güç kaynağı seçimi ve bağlantısı için öneriler:

• Voltaj Seçimi
  • 12V: Temel çalışma, düşük-orta güç çıkışı (4Ω yük ile yaklaşık 30-40W)
  • 19V: Orta seviye güç çıkışı (4Ω yük ile yaklaşık 60-70W)
  • 24V: Maksimum güç çıkışı (4Ω yük ile yaklaşık 100W)
  • 26V: Maksimum izin verilen voltaj (aşmayın)
• Akım Gereksinimi
  • 12V için minimum 3A önerilir
  • 19V için minimum 3.5A önerilir
  • 24V için minimum 4A önerilir
  • Yetersiz akım kapasitesi ses bozulmasına ve güç kaynağı arızalarına neden olabilir
• Güç Kaynağı Tipleri
  • SMPS (Anahtarlamalı) adaptörler: Kompakt, verimli ancak bazıları parazit oluşturabilir
  • Lineer güç kaynakları: Daha az gürültü, daha temiz güç ancak daha büyük ve ağır
  • Notebook/Laptop adaptörleri (19V): Uygun ve yaygın bulunabilir bir seçenek
  • Akü ve batarya sistemleri: Taşınabilir uygulamalar için ideal
• Güç Filtreleme ve Koruma
  • Güç girişine 1000-2200µF/35V kapasitör ekleyerek filtreleme artırılabilir
  • Ters polarite koruması için seri diyot eklenebilir
  • Güç kabloları için ferrit halkalar, anahtarlama gürültüsünü azaltabilir
  • Aşırı voltaj koruması için TVS diyot veya varistör düşünülebilir

---

Uygulama Alanları

XH-M542 TPA3116D2 100W Mono Kanal Dijital Amfi Devresinin kullanılabileceği çeşitli projeler ve uygulama alanları.

Ses Sistemleri ve Ev Sinema Uygulamaları

Ev ve küçük mekanlar için ses sistemleri uygulamaları:

• Aktif Subwoofer Sistemleri
  • Mevcut hoparlör sistemlerine güçlü bas ekleme
  • Bas refleks veya kapalı subwoofer kutuları için güç amplifikatörü
  • Ev sinema sistemleri için LFE (Düşük Frekans Efekti) kanalı sürücüsü
  • Çift pasif radyatörlü kompakt subwoofer tasarımları
• Tek Kanal Ses Güçlendirme
  • Mono ses sistemleri için ana amplifikatör
  • Merkez kanal amplifikatörü (ev sinema sistemlerinde)
  • Küçük parti ve toplantılarda kullanım için tek hoparlörlü ses sistemi
  • Stereodan mono dönüştürülen güçlendirilmiş ses çözümleri
• Aktif Hoparlör Projeleri
  • DIY aktif hoparlör sistemleri için güç amplifikatörü
  • Vintage pasif hoparlörleri aktif sistemlere dönüştürme
  • Portatif bataryalı aktif hoparlör sistemleri
  • Bahçe ve dış mekan hoparlör sistemleri
• Ses İyileştirme Projeleri
  • Mevcut sistemlere ek güç sağlama
  • TV'lerin zayıf dahili hoparlörlerini güçlendirme
  • Vintage ekipmanları modern amplifikasyon ile birleştirme
  • Multimedya hoparlör sistemlerini yükseltme

Otomotiv ve Taşınabilir Sistemler

Araç içi ve taşınabilir ses sistemleri uygulamaları:

• Araç Ses Sistemleri
  • Araba subwoofer'ları için güç amplifikatörü
  • Tekne ve karavan ses sistemleri için kompakt çözüm
  • Motosiklet ses sistemleri için su geçirmez muhafaza ile kullanım
  • 12V akü sistemleriyle doğrudan çalışabilme
• Taşınabilir PA Sistemleri
  • Küçük toplantı ve konuşmalar için portatif ses sistemleri
  • Sokak müzisyenleri için batarya destekli amplifikatör
  • Açık hava etkinlikleri için kompakt ses çözümü
  • Sırt çantası tipi taşınabilir ses sistemleri
• Kampçılık ve Açık Hava Etkinlikleri
  • Kamp partileri için batarya destekli ses sistemleri
  • Piknik ve plaj partileri için taşınabilir müzik çalar
  • Küçük açık hava sinemalarında ses güçlendirme
  • Portatif DJ ekipmanları için güç amplifikatörü
• Bisiklet ve Kişisel Mobilite
  • Elektrikli bisikletlere entegre ses sistemleri
  • Scooter ve elektrikli kaykay üzerine monte edilen hoparlör sistemleri
  • Sırt çantasına monte edilebilen taşınabilir müzik çözümleri
  • Güneş enerjisi destekli portatif ses sistemleri

Eğitim ve Profesyonel Uygulamalar

Eğitim, iş ve profesyonel kullanım alanları:

• Eğitim Ortamları
  • Sınıf içi ses yükseltme sistemleri
  • Amfi devre prensiplerini öğretmek için eğitim amaçlı kullanım
  • Okul laboratuvarları için ses deney düzenekleri
  • DIY workshop'ları ve maker etkinlikleri için demo sistemleri
• İş Sunumları ve Toplantılar
  • Küçük-orta boy konferans salonları için ses güçlendirme
  • Portatif sunum ekipmanları için ses çözümü
  • Video konferans sistemleri için güçlendirilmiş ses
  • Fuar ve tanıtım standları için kompakt ses sistemleri
• Mağaza ve Restoran Sistemleri
  • Küçük işletmeler için arka plan müzik sistemleri
  • Butik mağazalar için bölgesel ses çözümleri
  • Restoran ve kafe ortamları için temiz ses üretimi
  • Perakende noktaları için anons ve müzik sistemleri
• Stüdyo ve Prodüksiyon
  • Yakın alan monitörleri için güç amplifikatörü
  • Küçük kayıt stüdyoları için referans monitör amplifikatörü
  • Video prodüksiyon için set içi ses güçlendirme
  • Podcast ve evde kayıt için kompakt ses çözümü

Elektronik Hobi ve DIY Projeleri

Elektronik hobi projeleri ve DIY uygulamaları:

• Arduino ve Mikrodenetleyici Projeleri
  • Arduino tabanlı müzik çalarlar ve ses sistemleri
  • Akıllı ev sistemleri için amplifikasyon çözümü
  • IoT entegreli ses projeleri ve akıllı hoparlörler
  • Sensör tepkili interaktif ses sistemleri
• DIY Müzik Ekipmanları
  • Kendin yap gitar amplifikatörleri ve bas amplifikatörleri
  • Elektronik enstrümanlar için güç amplifikatörü
  • DIY müzik cihazları ve ses efekt birimlerini güçlendirme
  • Analog synthesizer projeleri için çıkış amplifikatörü
• Özelleştirilmiş Ses Cihazları
  • Antika radyo ve pikap sistemlerini modernize etme
  • Geri dönüştürülmüş malzemelerden yapılan sanatsal hoparlör sistemleri
  • Bluetooth alabilen vintage cihazlara dönüşüm projeleri
  • Özel vaka içine monte edilmiş kompakt ses sistemleri
• Eğlence ve Oyun Ses Sistemleri
  • Arcade makineleri ve retro oyun konsolları için güçlendirilmiş ses
  • DIY oyun kabinleri için ses çözümü
  • Sanal gerçeklik (VR) deneyimleri için lokalize ses sistemleri
  • Oyun simülatörleri için titreşim ve ses geri bildirimi

---

Teknik Kullanım Rehberi

XH-M542 TPA3116D2 100W Mono Kanal Dijital Amfi Devresinin en iyi şekilde kullanılması için teknik bilgiler ve öneriler.

Performans Optimizasyonu

Amfi devresinden maksimum performans almak için öneriler:

• Güç Kaynağı Optimizasyonu
  • Maximum güç için stabilize 24V, 4A veya daha yüksek güç kaynağı kullanın
  • Temiz, düşük gürültülü bir güç kaynağı daha kaliteli ses üretir
  • Güç girişine 1000-2200µF/35V elektrolit kapasitör ekleyerek voltaj dalgalanmalarını azaltın
  • Beslemede kısa ve kalın kablolar kullanarak güç kaybını minimuma indirin
• Sinyal Giriş Kalitesini İyileştirme
  • Yüksek kaliteli ses kaynağı ve kısa, ekranlı bağlantı kabloları kullanın
  • Sinyal seviyesini optimize edin: çok düşük giriş = gürültü, çok yüksek = distorsiyon
  • Gerekirse, giriş sinyalini preamp ile güçlendirin veya bir seviye kontrol devresi ekleyin
  • Giriş terminallerini diğer elektronik cihazlardan uzak tutun (elektromanyetik girişim önlenir)
• Termal Yönetim
  • Isı emicinin yeterli hava akışı aldığından emin olun, gerekirse ek soğutma ekleyin
  • Yüksek güçte uzun süreli kullanım için küçük bir DC fan (40mm) eklemeyi düşünün
  • Isı emici ve entegre arasına ısı transferini iyileştiren termal macun veya ped kullanın
  • Kapalı muhafaza içinde kullanıyorsanız, havalandırma deliklerinin yeterli olduğundan emin olun
• Ses Ayarları
  • Distorsiyonu önlemek için giriş seviyesini kademeli olarak artırın, kısık ses ile başlayın
  • Subwoofer uygulamaları için 40-150Hz arasındaki bir alçak geçirgen filtre ekleyin
  • Ses kaynağının ekolayzer ayarlarını kademeli olarak optimize edin, aşırı bas ayarlarından kaçının
  • Düşük frekanslarda hoparlör sınırlarını aşmamaya dikkat edin

Ses Sinyali İşleme ve Filtreler

Amfi devresinin ses performansını geliştirmek için filtreler ve sinyal işleme teknikleri:

• Basit Ton Kontrol Ekleme
  • Giriş devresine RC filtre tabanlı basit bas ve tiz kontrolleri eklenebilir
  • Pasif ton kontrol devreleri için potansiyometre ve kapasitör kombinasyonları kullanın
  • Subwooferlar için sabit kesim frekanslı alçak geçirgen filtre devresi oluşturun
  • Tam aralık hoparlörler için opsiyonel yüksek geçirgen filtre ekleyin
• Subwoofer Filtresi Örneği
  • Basit 2. derece Sallen-Key alçak geçirgen filtre devresi
  • Ayarlanabilir kesim frekansı için potansiyometreli versiyon tasarlayın
  • NE5532 veya TL072 gibi düşük gürültülü op-amplar kullanın
  • Kesim frekansını 40Hz-150Hz arasında ayarlama imkanı sağlayın
• Giriş Sinyal Koşullandırma
  • Çok düşük giriş sinyalleri için basit preamp devresi ekleyin
  • Çok yüksek sinyal seviyeleri için voltaj bölücü devre oluşturun
  • Stereo sinyali mono'ya dönüştürmek için uygun summing (toplama) devresi kullanın
  • DC ofset ve alçak frekans gürültüsü için yüksek geçirgen kapasitör ekleyin
• Gürültü Azaltma Teknikleri
  • Giriş sinyalini ekranlı kablo ile taşıyın, mümkünse dengeli (balanced) bağlantı kullanın
  • Güç ve sinyal hatlarını ayrı yönlendirin, çapraz geçişlerden kaçının
  • Toprak döngülerini önlemek için yıldız topraklama düzeni uygulayın
  • Anahtarlamalı güç kaynaklarının neden olduğu gürültü için ferrit halkalar kullanın

Muhafaza ve Montaj Önerileri

Amfi devresinin güvenli ve etkili montajı için öneriler:

• Muhafaza Seçimi
  • Havalandırma deliklerine sahip metal veya plastik muhafaza kullanın
  • Isı emicinin muhafaza dışına çıkacak şekilde monte edilmesi ideal soğutma sağlar
  • Subwoofer muhafazasına doğrudan entegre edilebilir (uygun havalandırma ile)
  • Ses kaynağı devreleri ile aynı muhafaza içinde kullanılacaksa, elektromanyetik izolasyon sağlayın
• Montaj Teknikleri
  • Montaj delikleri üzerinden, plastik yalıtkan ara parçalar kullanarak sabitleyin
  • Isı emicinin metal muhafazaya doğrudan temas etmesini önleyin (kısa devre riski)
  • Titreşime maruz kalacaksa (araç içi gibi), sıkı vidalama ve gerekirse silikon sabitleme kullanın
  • Nemli ortamlarda kullanılacaksa, nem geçirmez bir muhafaza ve konnektörler seçin
• Kablo Yönetimi
  • Güç, sinyal ve hoparlör kablolarını ayrı yönlendirin, minimum çapraz geçiş sağlayın
  • Tüm kabloları düzgün biçimde sabitleyin, serbest kablo bırakmayın
  • Bağlantı noktalarında kablo gerginliğini azaltmak için strain relief uygulayın
  • Tüm kablo bağlantılarını gerekirse kablo bağı veya spiral kablo koruyucu ile düzenleyin
• Soğutma Çözümleri
  • Standart ısı emici yeterli soğutma sağlamıyorsa, daha büyük bir alüminyum ısı emici ekleyin
  • Yüksek güçte (>50W) sürekli kullanımda 40mm veya 50mm DC fan monte edin
  • Fanlı soğutma için 12V fanı güç girişine veya opsiyonel fan kontrol devresine bağlayın
  • Termal macun veya termal ped kullanarak ısı transferini optimize edin

Arduino ve Mikrodenetleyici Entegrasyonu

Amplifikatör devresinin Arduino ve diğer mikrodenetleyiciler ile kullanımı:

• Arduino ile Ses Üretimi
  • Arduino'dan tone() fonksiyonu ile üretilen ses sinyalini basit filtreleme ile amfiye bağlayın
  • Dijital-Analog Çevirici (DAC) veya PWM çıkışı üzerinden müzik çalma imkanı
  • Arduino'nun PWM çıkışından RC filtre ile analog ses sinyali oluşturun
  • DFPlayer Mini gibi ses modülleri ile Arduino'dan MP3 çalma özelliği ekleyin
• Amplifikatör Kontrolü
  • MOSFET veya röle ile amfinin güç beslemesini Arduino üzerinden kontrol edin
  • Dijital potansiyometre (MCP41xx serisi) ile ses seviyesini dijital olarak ayarlayın
  • Sıcaklık sensörü ile ısı yönetimi ve otomatik soğutma fanı kontrolü yapın
  • Çeşitli sensörlerle tetiklenen sesli alarm sistemleri oluşturun
• Akıllı Ses Sistemleri
  • ESP8266/ESP32 ile Wi-Fi üzerinden kontrol edilebilen amplifikatör sistemi
  • Bluetooth modülü ile kablosuz ses iletimi ve kontrol
  • Alexa veya Google Assistant ile entegre sesli komutla çalışan sistem
  • IoT platformları ile entegre edilmiş akıllı ses sistemleri

---

Sorun Giderme ve Yaygın Problemler

XH-M542 TPA3116D2 100W Mono Kanal Dijital Amfi Devresiyle karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Ses Sorunları ve Çözümleri

Ses kalitesi ve çıkışıyla ilgili yaygın sorunlar:

• Ses Yok
  • Sorun: Amplifikatör çalışıyor görünüyor ancak ses çıkışı yok
  • Nedenleri: Bağlantı hatası, kopuk kablo, yanlış giriş kaynağı, düşük ses seviyesi
  • Çözüm: Hoparlör ve giriş bağlantılarını kontrol edin
  • Çözüm: Giriş sinyalinin var olduğunu ayrı bir ses sistemiyle test edin
• Düşük Ses Seviyesi
  • Sorun: Ses çıkışı var ancak çok düşük seviyede
  • Nedenleri: Yetersiz giriş sinyali, düşük besleme voltajı, yüksek empedanslı hoparlör
  • Çözüm: Ses kaynağının çıkış seviyesini artırın veya preamp ekleyin
  • Çözüm: Güç kaynağı voltajını kontrol edin, mümkünse daha yüksek voltaja geçin (max 26V)
• Ses Bozulması
  • Sorun: Çıkış sesi bozuk veya distorsiyonlu
  • Nedenleri: Aşırı giriş sinyali, yetersiz güç kaynağı, hoparlör uyumsuzluğu
  • Çözüm: Giriş sinyal seviyesini azaltın, potansiyometreyi kısın
  • Çözüm: Daha yüksek akım kapasiteli güç kaynağı kullanın
• Gürültü ve Parazit
  • Sorun: Arka planda hışırtı, cızırtı veya vinleme sesleri
  • Nedenleri: Toprak döngüsü, elektromanyetik girişim, kötü güç kaynağı filtrelemesi
  • Çözüm: Ekranlı (shielded) ses kabloları kullanın
  • Çözüm: Güç girişine filtreleme kapasitörleri ekleyin (1000-2200µF/35V)

Güç ve Termal Sorunlar

Güç kaynağı ve ısınma ile ilgili sorunlar:

• Aşırı Isınma
  • Sorun: Amplifikatör çok ısınıyor veya termal olarak kapanıyor
  • Nedenleri: Yetersiz soğutma, yüksek güç çıkışı, düşük hoparlör empedansı
  • Çözüm: Isı emicinin hava akışını artırın veya ek soğutma fanı ekleyin
  • Çözüm: Daha yüksek empedanslı hoparlör kullanın (4Ω yerine 8Ω)
• Güç Kaynağı Sorunları
  • Sorun: Güç kaynağı ısınıyor, ses kesilmeleri oluyor
  • Nedenleri: Yetersiz güç kaynağı akımı, voltaj düşmesi
  • Çözüm: Daha yüksek akım kapasiteli güç kaynağı kullanın
  • Çözüm: Amplifikatör yakınına filtreleme kapasitörleri ekleyin
• Kararsız Çalışma
  • Sorun: Amplifikatör bazen çalışıyor, bazen çalışmıyor
  • Nedenleri: Gevşek bağlantılar, termal sorunlar, koruma devresinin tetiklenmesi
  • Çözüm: Tüm bağlantıları kontrol edin ve sıkılaştırın
  • Çözüm: Hoparlör kablolarında kısa devre olup olmadığını kontrol edin
• Ani Kapanma
  • Sorun: Amplifikatör ani olarak kapanıyor
  • Nedenleri: Aşırı ısınma, kısa devre koruması, gerilim düşmesi
  • Çözüm: Hoparlör bağlantılarını kontrol edin, kısa devre olmadığından emin olun
  • Çözüm: Güç kaynağı voltajının çalışma sırasında düşmediğinden emin olun

Fiziksel ve Montaj Sorunları

Kurulum ve fiziksel yapıyla ilgili sorunlar:

• Bağlantı Sorunları
  • Sorun: Terminal vidaları sıkılmıyor veya bağlantılar gevşiyor
  • Nedenleri: Vida dişleri aşınmış, terminal hasarlı
  • Çözüm: Terminalleri dikkatli sıkın, aşırı güç uygulamayın
  • Çözüm: Lehimli bağlantı veya kablo pabuçları kullanın
• Montaj Zorlukları
  • Sorun: Montaj delikleri hizalamıyor veya muhafazaya sığmıyor
  • Nedenleri: Uyumsuz montaj mesafeleri, yetersiz planlama
  • Çözüm: Montaj öncesi tam ölçüm yapın, gerekirse adaptör plakası kullanın
  • Çözüm: Alternatif montaj yöntemleri düşünün (çift taraflı bant, silikon vb.)
• Isı Emici Sorunları
  • Sorun: Isı emici yetersiz soğutma sağlıyor veya gevşek
  • Nedenleri: Yetersiz termal bağlantı, küçük ısı emici
  • Çözüm: Termal macun veya termal ped uygulayın
  • Çözüm: Daha büyük bir ısı emici ile değiştirin veya ek soğutma ekleyin
• Titreşim ve Ses
  • Sorun: Amplifikatör veya ısı emiciden mekanik titreşim sesi geliyor
  • Nedenleri: Gevşek montaj, rezonans frekansında titreşim
  • Çözüm: Tüm sabitleme vidalarını kontrol edin ve sıkın
  • Çözüm: Titreşim emici ara parçalar veya silikon damperleme ekleyin

İpuçları ve En İyi Uygulamalar

Daha iyi sonuçlar ve uzun ömürlü kullanım için öneriler:

• Ses Kalitesini İyileştirme
  • Yüksek kaliteli ses kaynakları kullanın (düşük gürültülü preamp, iyi DAC)
  • Kritik dinleme için ekranlı ve yüksek kaliteli kablolar tercih edin
  • Güç kaynağı kalitesine önem verin, mümkünse lineer regülatörlü güç kaynağı kullanın
  • Uygun boyutlu ve kaliteli hoparlörler seçin, amplifikatörün gücüne uygun watt değeri önemlidir
• Uzun Ömürlü Kullanım
  • Amplifikatörü her zaman nominal değerlerinin altında çalıştırın (sürekli maksimum güçten kaçının)
  • Düzenli olarak tüm bağlantıları kontrol edin ve gerekirse sıkın
  • Isı emiciyi temiz tutun, toz birikimini periyodik olarak temizleyin
  • Nem ve aşırı sıcaklıktan koruyarak uygun ortam koşullarında çalıştırın
• Sistem Kurulumu İpuçları
  • Tüm bağlantıları yapmadan önce güç kaynağının kapalı olduğundan emin olun
  • Önce düşük ses seviyesinde test edin, sonra kademeli olarak artırın
  • Ses kaynağı ve amplifikatör seviyelerini dengeli ayarlayın
  • Yeni kurulum ve değişikliklerden sonra kısa süreli testler yapın, ısınma durumunu izleyin
• Sorun Tespit ve Giderme
  • Sorun gidermeye en basit bileşenlerden başlayın (kablolar, bağlantılar)
  • Sistematik olarak her bileşeni izole ederek test edin
  • Multimetre ile kritik noktaları ölçün (voltaj, direnç, süreklilik)
  • Şüpheli durumda, profesyonel yardım alın veya amplifikatörü kullanmaktan kaçının

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
