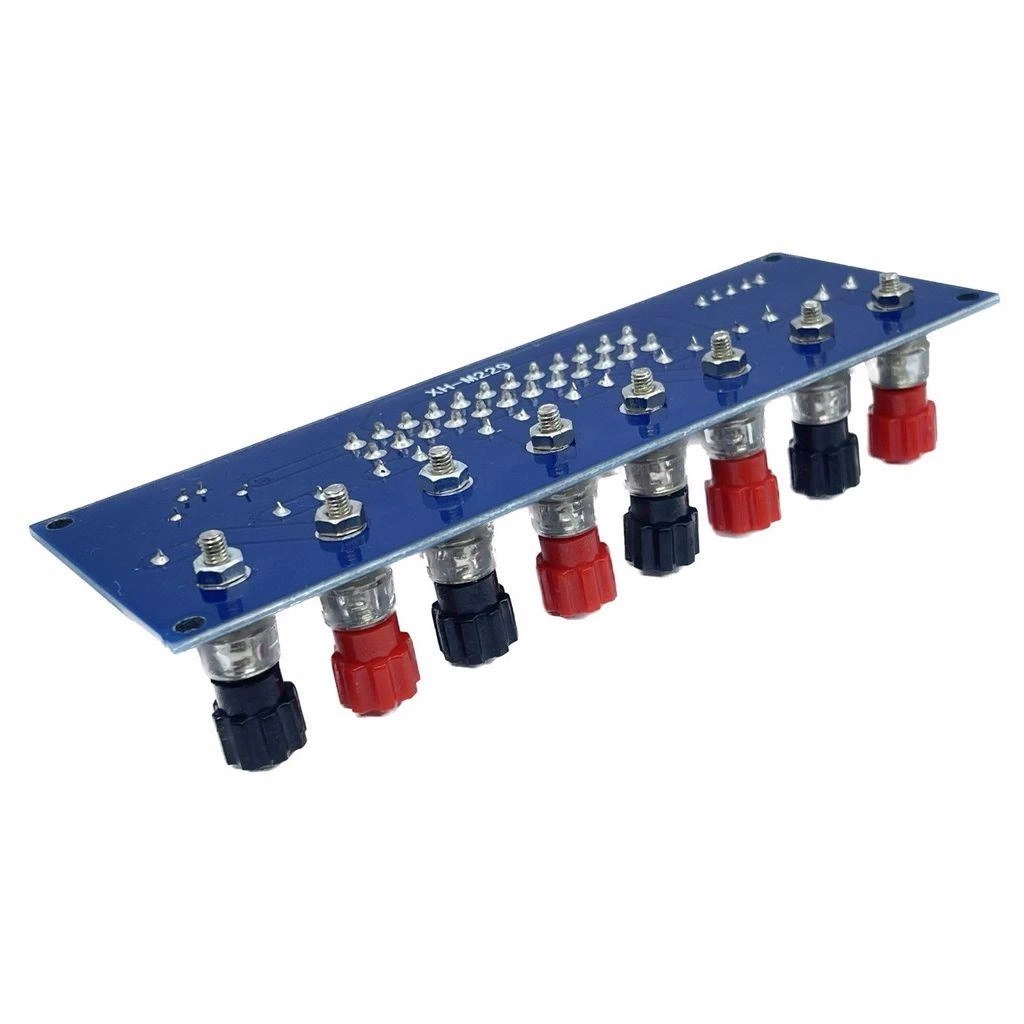

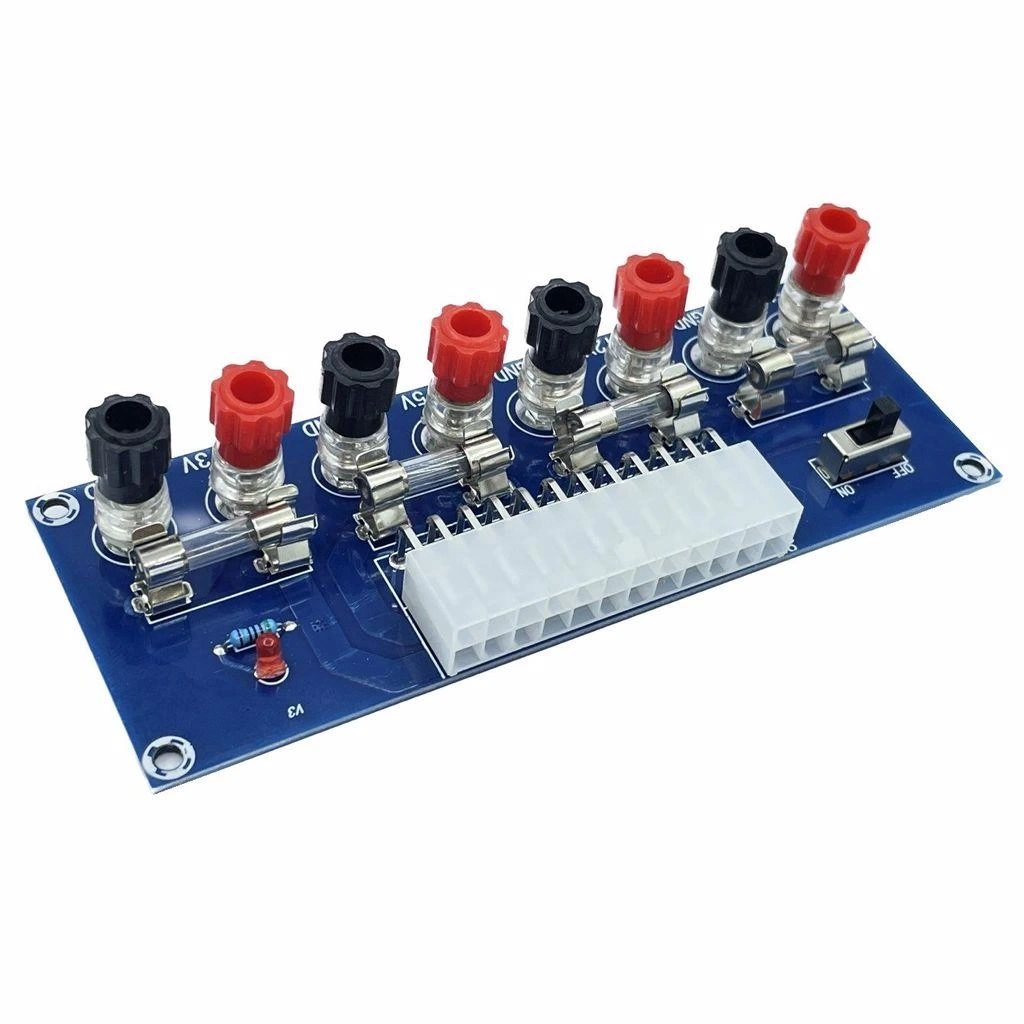

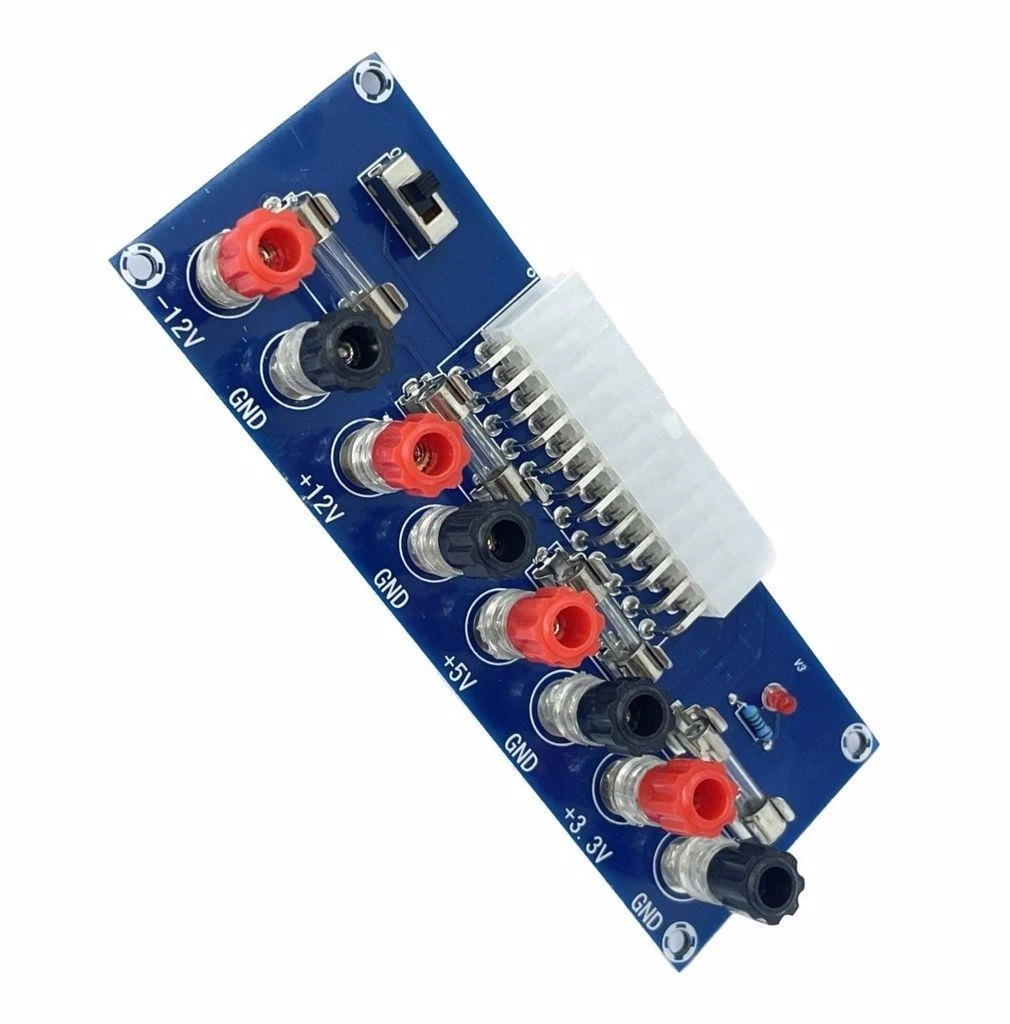

XH-M229 ATX Masaüstü Bilgisayar Güç Kaynağı Voltaj Çıkış Dağıtım Kartı Modülü
XH-M229 ATX Güç Kaynağı Dağıtım Kartı, masaüstü bilgisayar güç kaynaklarını elektronik projelerde kullanmak için tasarlanmış pratik bir adaptör modülüdür. Standart ATX güç kaynaklarının 24-pin ana konektörüne bağlanan bu kart, 24-pin ATX konektörünü ve 4-pin Molex/IDE konnektörlerini kullanışlı terminal bloklarına dönüştürür.

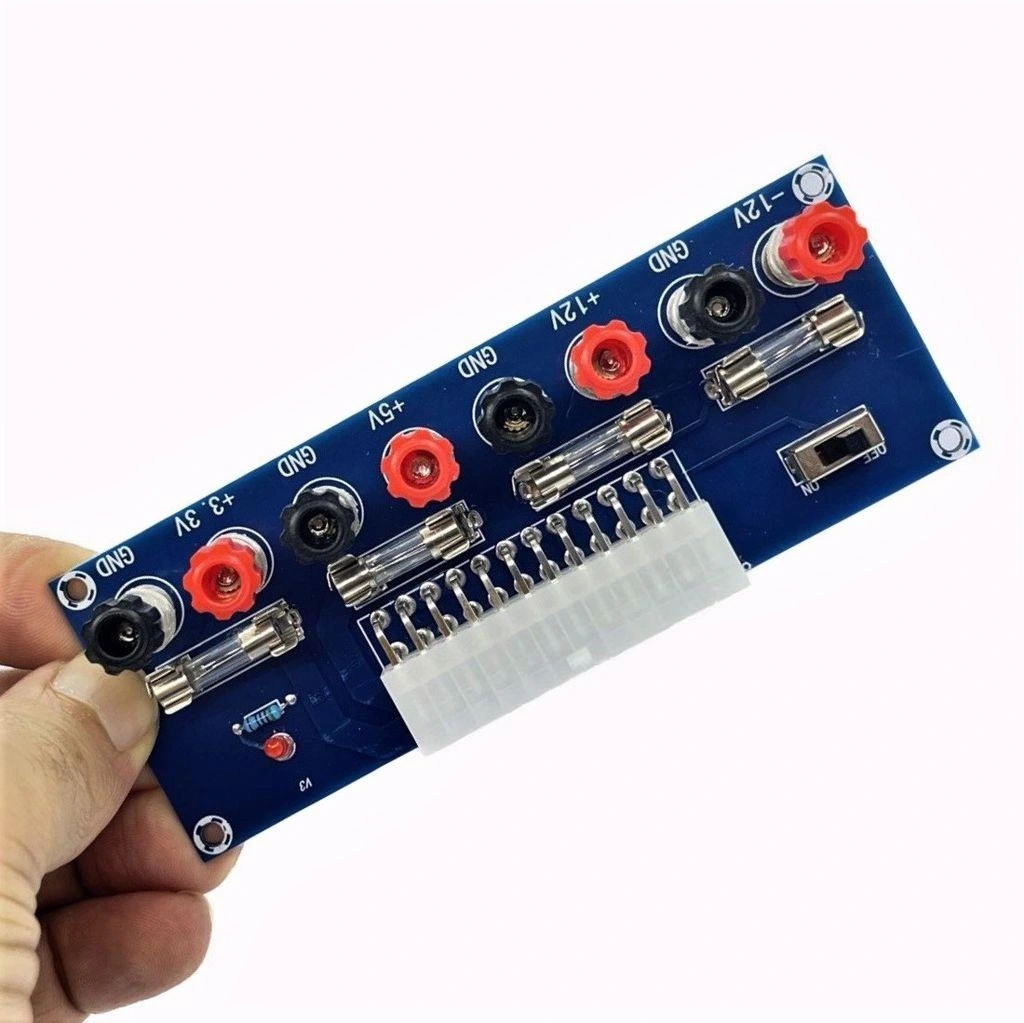

Modül, güç kaynağından gelen 3.3V, 5V, 12V ve -12V voltaj hatlarını ayrı terminal bloklarına aktarır. Açma/kapama anahtarı, power LED göstergesi ve güç kaynağını açma özelliği içerir. Üzerindeki vida terminalleri sayesinde lehimleme gerektirmeden kolay bağlantı imkanı sunar.
XH-M229 ATX Masaüstü Bilgisayar Güç Kaynağı Voltaj Çıkış Dağıtım Kartı Modülü, Arduino ve diğer elektronik projeleriniz için yüksek güçlü ve çoklu voltaj değerlerine sahip bir güç kaynağı çözümüdür. Voltaj Dönüştürücüler kategorisinde yer alan bu ürün, bilgisayar güç kaynaklarının yüksek akım kapasitesinden faydalanmak isteyen elektronik hobicileri, maker'lar ve profesyoneller için ideal bir çözümdür.
Teknik Özellikler
XH-M229 ATX Güç Kaynağı Dağıtım Kartı Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.
- Giriş Bağlantısı: 24-pin ATX ana konnektör
- Çıkış Voltajları: 3.3V, 5V, 12V, -12V
- Terminaller: Vida sıkıştırmalı terminal blokları
- Maksimum Akım Kapasitesi:
- 3.3V: 15A (tipik ATX güç kaynağına bağlı)
- 5V: 25A (tipik ATX güç kaynağına bağlı)
- 12V: 15A (tipik ATX güç kaynağına bağlı)
- -12V: 0.5A (tipik ATX güç kaynağına bağlı)
- Kontrol Özellikleri: Açma/kapama anahtarı, güç LED'i
- Koruma: ATX güç kaynağının dahili koruma özellikleri
- PCB Boyutları: 80mm x 55mm x 20mm (yaklaşık)
- Montaj Delikleri: 4 adet, 3mm çapında
- Terminal Tipi: Vidalı terminal bloğu
- Terminal Kapasitesi: 16-22 AWG tel kalınlığı
- İşletim Sıcaklığı: -10°C ~ 50°C
- Uyumlu Güç Kaynakları: Standart ATX, ATX12V, BTX
- Malzeme: FR-4 PCB, lehimsiz vidalı terminaller
- Ağırlık: Yaklaşık 50g
- Paket İçeriği: 1 x XH-M229 ATX Güç Dağıtım Kartı
Bağlantı ve Kullanım
XH-M229 ATX Güç Kaynağı Dağıtım Kartı Modülünün bağlantı şeması ve kullanım bilgileri.
İpucu: ATX güç kaynağını açmak için, XH-M229 modülü üzerindeki anahtarı ON konumuna getirin. Anahtarın yanındaki LED ışık, güç kaynağının aktif olduğunu gösterir. Yüksek akım gerektiren uygulamalarda, terminal bağlantılarınızın sıkı olduğundan emin olun.
İlgili Ürün Kategorilerimiz
Arduino geliştirme kartları ve aksesuarları. XH-M229 güç dağıtım kartınızla besleyebileceğiniz Arduino UNO, Mega, Nano, Leonardo ve diğer mikrodenetleyiciler bu kategoride bulunmaktadır. Projeleriniz için ihtiyaç duyduğunuz tüm Arduino bileşenlerini keşfedin.
Ürünleri İncele →Voltaj regülatörleri ve dönüştürücüler. XH-M229 ile elde ettiğiniz temel voltajları (3.3V, 5V, 12V) projelerinize özel voltajlara dönüştürmek için ihtiyaç duyacağınız step-up, step-down, buck ve boost dönüştürücüler bu kategoride yer almaktadır.
Ürünleri İncele →Elektronik devre bileşenleri. XH-M229 güç dağıtım kartınızla kullanabileceğiniz terminaller, konnektörler, kablolar, sigortalar ve koruma devreleri gibi komponentleri bu kategoride bulabilirsiniz. Güvenli ve verimli güç sistemleri kurmak için ihtiyacınız olan tüm parçalar burada.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir güç dağıtım ürünleri.
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği.
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo.
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler ve aksesuarlar.
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma.
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri.
- Proje Desteği: Blog ve forum ile bilgi paylaşımı, proje rehberleri.
- Toplu Alım İmkanı: Eğitim kurumları ve büyük projeler için özel fiyatlandırma.
Ürün Hakkında Sıkça Sorulan Sorular
XH-M229 modülü hangi ATX güç kaynaklarıyla uyumludur?
Standart 20 ve 24 pin ATX, ATX12V ve BTX güç kaynaklarıyla uyumludur. Eski AT format güç kaynaklarıyla uyumlu değildir. Modern masaüstü bilgisayar güç kaynaklarının çoğu kullanılabilir.
Terminaller ne kadar akım taşıyabilir?
Terminal başına maksimum akım, hatta bağlı olarak değişir: 3.3V hattı ~15A, 5V hattı ~25A, 12V hattı ~15A ve -12V hattı ~0.5A taşıyabilir. Güç kaynağınızın kapasitesi belirleyicidir.
Güç kaynağı açılmıyor, neden?
Modern ATX güç kaynakları minimum yük gerektirebilir. 5V hattına 10 ohm/5W direnç bağlayarak minimum yük sağlayın. Ayrıca 24-pin konektörün tam oturduğundan emin olun.
Bu modül ile farklı voltajlar elde edebilir miyim?
Direkt olarak 3.3V, 5V, 12V ve -12V çıkışlar sunar. Farklı voltajlar için LM317 gibi regülatörler veya DC-DC dönüştürücüler eklemeniz gerekir.
Ne kadar güçlü ATX kaynağı kullanmalıyım?
Projenizin toplam güç ihtiyacını hesaplayıp %30 marj ekleyin. Genel kullanım için 350W-500W arası bir güç kaynağı çoğu proje için yeterlidir.
Terminal bağlantıları için hangi kablo kalınlığı kullanılmalı?
5A altı için 20-22 AWG, 5-10A için 18 AWG, 10-15A için 16 AWG, daha yüksek akımlar için 14 AWG veya daha kalın kablo kullanın.
Modülün çıkışlarını sigorta ile koruyabilir miyim?
Evet, her voltaj hattı için uygun değerde sigorta veya PTC termistör kullanmanız önerilir. Terminal bloklarından hemen sonra sigorta eklemek iyi bir uygulamadır.
Modül ve güç kaynağı aşırı ısınıyor, ne yapmalıyım?
Güç kaynağının aşırı yüklenmediğinden emin olun. Yeterli havalandırma sağlayın. Yüksek akım çeken yükleri terminaller arasında dengeli dağıtın. Gerekirse ek soğutma ekleyin.
