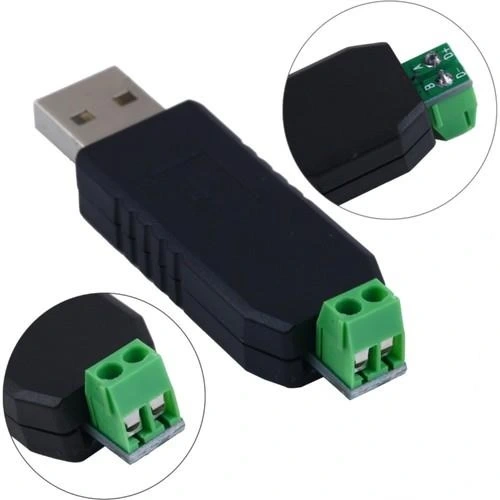

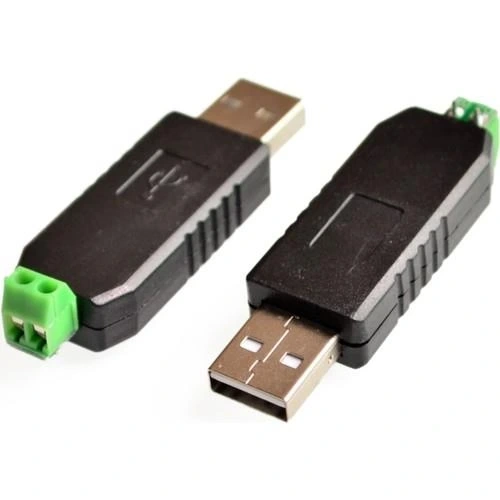

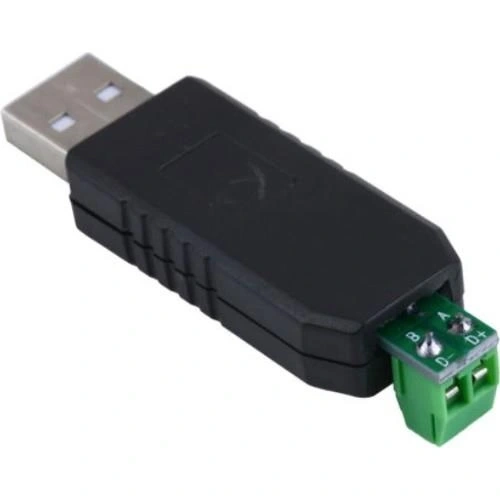

USB RS485 Dönüştürücü Adaptör USB 2.0 Arduino

USB RS485 Dönüştürücü Adaptör USB 2.0 Arduino

USB RS485 Dönüştürücü Adaptör USB 2.0 Arduino, bilgisayarınızı RS485 protokolünü kullanan cihazlara bağlamanızı sağlayan pratik bir çevirici modüldür. Standart USB portu üzerinden RS485 haberleşme imkanı sunarak, endüstriyel cihazlar, seri haberleşme sistemleri ve uzak mesafe veri aktarımı gerektiren uygulamalar için ideal bir çözüm sunar.

CH340 entegresi tabanlı bu adaptör, Arduino projelerinde RS485 protokolünü kullanmanızı kolaylaştırır ve programlama, test etme ve veri aktarımı işlemlerini bilgisayar üzerinden gerçekleştirmenize olanak tanır.

Güvenilir veri iletimi, uzun mesafe haberleşme ve gürültülü ortamlarda kararlı çalışma özellikleriyle, bu dönüştürücü adaptör, diğer modüller ile birlikte kullanılarak endüstriyel otomasyon, bina kontrol sistemleri ve IoT uygulamaları için mükemmel bir bağlantı çözümü sağlar.

Teknik Özellikler

USB RS485 Dönüştürücü Adaptör USB 2.0 Arduino'nun detaylı teknik özellikleri aşağıda listelenmiştir.

• Arayüz Tipi: USB 2.0 A Erkek → RS485
• Çip Seti: CH340 USB-UART dönüştürücü
• İletişim Protokolü: RS485 (yarı dubleks)
• Veri Aktarım Hızı: 300bps - 921.6Kbps
• İletişim Mesafesi: 1200 metreye kadar
• Bağlantı Terminali: Vidalı terminal bloğu (A+, B-, GND)
• Gürültü Bağışıklığı: ±15kV ESD koruması
• Güç Kaynağı: USB portu üzerinden (5V)
• Akım Tüketimi: <100mA
• Sürücü Desteği: Windows XP/7/8/10/11, Mac OS, Linux
• Gösterge LED'leri: Güç, TX (Veri Gönderme), RX (Veri Alma)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Kablo Uzunluğu: Yaklaşık 15cm
• Boyutlar (Adaptör): 55mm x 20mm x 15mm
• RS485 Hat Sonlandırıcı: 120 Ohm jumper ile seçilebilir
• Kontrol Akış: Otomatik yön kontrolü
• Maksimum Düğüm Sayısı: 32 cihaz (standart RS485)

Kullanım Alanları

USB RS485 Dönüştürücü Adaptör USB 2.0 Arduino'nun kullanılabileceği çeşitli alanlar ve proje örnekleri.

Endüstriyel Haberleşme

• PLC programlama ve izleme
• SCADA sistemleri
• Endüstriyel otomasyon cihazları
• Motor sürücü kontrolleri
• Uzak sensör ağları

Bina Otomasyonu

• Akıllı bina kontrol sistemleri
• Aydınlatma kontrolü
• Güvenlik sistemleri
• İklimlendirme sistemleri
• Enerji yönetim sistemleri

Elektronik Proje Geliştirme

• Arduino tabanlı RS485 ağları
• Modbus RTU protokolü uygulamaları
• Çoklu mikrodenetleyici haberleşmesi
• IoT uzak veri toplama sistemleri
• Dağıtılmış kontrol sistemleri
• Uzun mesafe seri haberleşme projeleri

Avantajlar ve Özellikler

USB RS485 Dönüştürücü Adaptör USB 2.0 Arduino'nun sağladığı avantajlar ve çözümler.

• Kolay Kurulum: Tak-çalıştır özelliği ile hızlı bağlantı
• Uzun Mesafe İletişim: 1200 metreye kadar güvenilir veri aktarımı
• Gürültü Bağışıklığı: Diferansiyel sinyal yapısı ile elektriksel parazitlere dayanıklılık
• Otomatik Yön Kontrolü: TX/RX yönünü otomatik belirleyen donanım
• Çoklu Cihaz Desteği: Tek hat üzerinde 32 adete kadar cihaz bağlantısı
• LED Göstergeler: İletişim durumunu kolayca izleme imkanı
• Seçilebilir Sonlandırma: Hat sonlandırıcı direnci jumper ile etkinleştirilebilir
• Geniş Sıcaklık Aralığı: Zorlu ortamlarda güvenilir çalışma
• Harici Güç Gerektirmez: USB üzerinden besleme
• Geniş İşletim Sistemi Desteği: Windows, Mac ve Linux uyumluluğu

Bağlantı ve Kullanım

USB RS485 Dönüştürücü Adaptör USB 2.0 Arduino'nun bağlantısı ve kullanımı hakkında bilgiler.

Temel kurulum adımları:

• USB dönüştürücüyü bilgisayarınızın USB portuna takın
• İlk kullanımda sürücüler otomatik olarak yüklenecektir (veya ürünle gelen CD'den manuel yükleyin)
• Cihaz Yöneticisi'nden "COM Portları" altında yeni bir seri port oluştuğunu doğrulayın
• Terminal bloğundaki A+ ucunu RS485 cihazının A+ ucuna bağlayın
• Terminal bloğundaki B- ucunu RS485 cihazının B- ucuna bağlayın
• Terminal bloğundaki GND ucunu cihazın GND ucuna bağlayın (tavsiye edilir)
• Uzun hat mesafelerinde veya yüksek hızlarda sonlandırma jumperini etkinleştirin

Yazılım yapılandırması:

• Terminal programı (PuTTY, Termite, Serial Monitor vb.) kullanarak COM portuna bağlanın
• Baud hızını, parite, veri bitlerini ve stop bitlerini karşı cihaza uygun olarak ayarlayın
• Modbus RTU gibi protokoller için uygun yazılımları kullanın
• Arduino ile kullanırken SoftwareSerial veya HardwareSerial kütüphaneleri kullanılabilir
• Python gibi programlama dillerinde pyserial kütüphanesi ile iletişim kurulabilir

Uzun mesafe bağlantı önerileri:

• Bükümlü çift kablo (twisted pair) kullanın
• Ekranlı kablo tercih edin ve ekranı bir uçtan topraklayın
• Hat sonundaki cihazlarda sonlandırma dirençlerini etkinleştirin
• Uzun hatlar için yıldız topolojisinden kaçının, daisy-chain bağlantı tercih edin
• Yüksek hızlarda kablo kalitesine özellikle dikkat edin

Sorun Giderme ve İpuçları

USB RS485 Dönüştürücü Adaptör USB 2.0 Arduino kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• COM Port Görünmüyor: Sürücüleri yeniden yükleyin, farklı bir USB port deneyin.
• İletişim Kurulamıyor: A+ ve B- bağlantılarını kontrol edin, ters bağlanmış olabilir.
• Veri Bozulması: Baud hızı ayarlarını kontrol edin, sonlandırma direncini etkinleştirin.
• Aralıklı Bağlantı Kaybı: Kablo kalitesini ve uzunluğunu kontrol edin, gürültü kaynaklarından uzaklaştırın.
• Yavaş Yanıt Süresi: Timeout değerlerini artırın, hat yükünü azaltın.

Verimli Kullanım İpuçları

• RS485 ağında her cihaza benzersiz bir adres atayın
• Bükümlü çift kablo kullanın ve güç hatlarından uzak tutun
• Yüksek gürültülü ortamlarda veri hızını düşürmeyi deneyin
• Uzun hatlar için veri gönderimi ve yanıt arasında yeterli gecikme ekleyin
• RS485 ağınızı düzenli olarak test edin ve sinyal kalitesini izleyin
• Topoloji olarak hat (bus) yapısı tercih edin, yıldız yapısından kaçının
• Topraklama problemlerini önlemek için GND bağlantısını yapın

Paket İçeriği

• USB RS485 Dönüştürücü Adaptör USB 2.0 Arduino
