USB Lojik Analizör, karmaşık dijital devreleri test etmek ve hata ayıklamak için gereken profesyonel özellikleri ekonomik bir pakette sunan güçlü bir geliştirme ve test aracıdır. 24MHz örnekleme hızı ve 8 kanal giriş kapasitesi ile paralel ve seri protokolleri analiz etme, zamanlama diyagramlarını görselleştirme ve dijital sinyallerin davranışlarını inceleme imkanı sağlar.

Kompakt boyutları ve USB üzerinden kolay bağlantısı ile her elektronik mühendisinin, hobicinin ve eğitimcinin çalışma masasında bulunması gereken bu cihaz, I2C, SPI, UART, 1-Wire ve diğer seri haberleşme protokollerini çözümleyebilme yeteneğine sahiptir. Sunduğu görsel arayüz sayesinde lojik seviyelerdeki değişimleri, protokol verilerini ve zamanlama ilişkilerini kolayca gözlemleyebilirsiniz.

Açık kaynak yazılım desteği ile Windows, Linux ve macOS sistemlerde çalışabilen USB Lojik Analizör, Arduino projeleri, mikrodenetleyici uygulamaları ve dijital devre tasarımlarında karşılaşılan sorunları teşhis etmenizi kolaylaştıracak vazgeçilmez bir araçtır.

---

Teknik Özellikler

Bu bölümde USB Lojik Analizörün detaylı teknik özellikleri listelenmektedir.

• Kanal Sayısı: 8 kanal
• Maksimum Örnekleme Hızı: 24MHz (24 milyon örnek/saniye)
• Minimum Örnekleme Periyodu: 41.6ns
• Tampon Bellek: 8K örnek/kanal
• Maksimum Kayıt Süresi: Örnekleme hızına bağlı (24MHz'de ~0.3ms)
• Lojik Seviyeler: TTL/CMOS uyumlu (3.3V/5V)
• Giriş Empedansı: 1MΩ
• Giriş Voltaj Aralığı: -0.5V ila +5.5V
• Tetikleme Modu: Yükselen kenar, düşen kenar veya belirli bir dijital örüntü
• Desteklenen Seri Protokoller: I2C, SPI, UART, 1-Wire, CAN, LIN
• Bilgisayar Bağlantısı: USB 2.0
• Güç Kaynağı: USB portu üzerinden
• Güç Tüketimi: <100mA
• Çalışma Voltajı: 5V (USB'den)
• Bağlantı Kablosu: 10 pinli IDC konnektörlü ve test klipsli kablo
• Uyumlu İşletim Sistemleri: Windows 7/8/10/11, Linux, macOS
• Yazılım Desteği: Sigrok, PulseView, OpenBench LogicSniffer
• Analog Kanal: Yok (sadece dijital analiz)
• PCB Boyutları: Yaklaşık 50mm x 25mm x 10mm
• Kablo Uzunluğu: Yaklaşık 20cm
• Klips Tipi: Mini test klipsleri
• Çalışma Sıcaklığı: 0°C - 70°C
• Koruma: Aşırı voltaj koruması

---

Kullanım Avantajları

USB Lojik Analizörün sağladığı temel avantajlar aşağıda listelenmiştir.

• Ekonomik Çözüm: Profesyonel özellikleri uygun fiyata sunan maliyet-etkin bir araç.
• Çoklu Protokol Analizi: I2C, SPI, UART ve diğer protokolleri otomatik çözümleme.
• Taşınabilirlik: Kompakt boyut ve USB beslemesi ile her yerde kullanım imkanı.
• Açık Kaynak Yazılım: Ücretsiz, sürekli geliştirilen yazılım desteği.
• Çoklu Platform Uyumluluğu: Windows, Linux ve macOS sistemlerde çalışabilme.
• Detaylı Görselleştirme: Dijital sinyallerin zamanlama diyagramları ve analizleri.
• Kolay Bağlantı: Test klipsleri ile devrelere hızlı ve güvenli bağlantı.
• Gerçek Zamanlı Tetikleme: Belirli sinyal koşullarında kayıt başlatma yeteneği.
• Esnek Ölçüm Aralığı: Nanosaniyelerden saniyeler mertebesine zaman ölçümü.
• Eğitim Değeri: Dijital elektronik ve haberleşme protokollerini öğrenmek için ideal.

---

İdeal Kullanım Alanları

Bu USB Lojik Analizörün tipik kullanım alanları aşağıda listelenmiştir.

• Mikrodenetleyici Projeleri: Arduino, ESP32, STM32 ve diğer mikrodenetleyici projelerinde hata ayıklama
• Seri Protokol Geliştirme: I2C, SPI, UART tabanlı haberleşme sistemlerini analiz etme
• PCB Hata Ayıklama: Dijital devrelerde sinyal bütünlüğü ve zamanlama sorunlarını belirleme
• Dijital Sistemler Eğitimi: Öğrencilere dijital protokolleri ve sistemleri gösterme
• IoT Projeleri: Sensörler ve haberleşme modülleri arasındaki veri akışını izleme
• FPGA/CPLD Geliştirme: Programlanabilir mantık devrelerinde sinyal doğrulama
• Ters Mühendislik: Bilinmeyen protokolleri analiz etme ve çözümleme
• Bellek Arayüzleri: EEPROM, Flash bellek ve RAM haberleşmesini inceleme
• Dijital Sensör Entegrasyonu: Sensörlerden veri okuma problemlerini teşhis etme
• Hobi Elektronik Projeleri: DIY projelerinde devre davranışlarını anlama

---

Yazılım Özellikleri ve Protokol Analizi

USB Lojik Analizör ile kullanılabilen yazılımlar ve sunulan protokol analizi özellikleri.

---

PulseView ve Sigrok Yazılım Ekosistemi

USB Lojik Analizör ile kullanılan temel yazılım platformları ve kullanım özellikleri.

Programlayıcılar ve Geliştirme Kartları kategorisinde yer alan bu analizör, Sigrok ve PulseView gibi güçlü açık kaynak yazılımlarla tam uyumludur.

Sigrok Ekosistemi:

Sigrok, lojik analizör için temel altyapıyı sağlayan açık kaynak yazılım paketidir:

• Libsigrok: Donanım sürücüleri ve veri işleme için temel kütüphane
• Libsigrokdecode: Protokol çözümleme için eklenti mimarisi
• Sigrok-cli: Komut satırı arayüzü ile otomatik test ve betikleme imkanı
• PulseView: Grafiksel kullanıcı arayüzü sunan görselleştirme uygulaması
• Sürekli Güncellemeler: Aktif geliştirici topluluğu ile büyüyen protokol desteği

Sigrok ekosistemi, modüler yapısıyla çeşitli donanımları destekler ve genişletilebilir mimariye sahiptir.

PulseView Arayüzü ve Özellikleri:

PulseView, lojik analizörle etkileşim için kullanılan temel grafik arayüzüdür:

• Sürükle-Bırak Zoom: Zamanlama diyagramlarında kolay yakınlaştırma ve gezinme
• Ölçüm Araçları: İmlecler ve cetveller ile hassas zaman ve değer ölçümü
• Kanal Gruplandırma: Birden fazla kanalı veri yolu olarak görüntüleme
• Protokol Analizörleri: Seri veriyi otomatik olarak anlamlı verilere dönüştürme
• Oturum Kaydetme: Analiz oturumlarını daha sonra incelemek üzere saklama

PulseView, hem yeni başlayanlar hem de profesyoneller için sezgisel bir arayüz sunar.

Desteklenen Protokol Analizörleri:

PulseView'de kullanılabilen temel protokol çözücüler:

• I²C (Inter-Integrated Circuit): Adres ve veri paketleri çözümleme, ACK/NACK izleme
• SPI (Serial Peripheral Interface): MOSI, MISO, SCLK ve SS sinyallerini analiz etme
• UART/RS-232: Asenkron seri veri analizi, pariti ve çerçeveleme kontrolü
• 1-Wire: Dallas/Maxim 1-Wire cihazlarıyla iletişim analizi
• CAN (Controller Area Network): Otomotiv ve endüstriyel ağ protokolü analizi
• LIN (Local Interconnect Network): Otomotiv sensör ağı protokolü desteği
• I²S (Inter-IC Sound): Dijital ses arabirimi analizi
• SWD (Serial Wire Debug): ARM mikrodenetleyicilerle hata ayıklama iletişimi
• JTAG: Test ve programlama arabirimi analizi
• USB (düşük hız): Temel USB paket analizi

Bu protokol analizörleri, ham dijital sinyalleri anlamlı ve okunabilir verilere dönüştürür.

---

Donanım Özellikleri ve Bağlantı

USB Lojik Analizörün fiziksel yapısı, bağlantı detayları ve donanım performansı.

USB Lojik Analizör, kompakt ama güçlü bir donanıma sahiptir ve çeşitli sistemlere kolayca bağlanabilir.

Donanım Mimarisi:

Lojik analizörün temel donanım bileşenleri ve çalışma prensibi:

• Merkezi İşlemci: Yüksek hızlı veri yakalama ve USB arayüzü yönetimi
• Buffer Bellek: Yakalanan verileri geçici olarak depolayan 8K örnekleme tamponu
• Giriş Koruma Devreleri: Test edilecek devreleri ve analizörü aşırı voltajdan koruma
• USB Arayüzü: Bilgisayarla iletişim ve güç sağlayan USB 2.0 denetleyici
• Giriş Tamponları: Sinyal kalitesini korumak için yüksek empedanslı giriş devreleri

Bu mimari, minimal donanımla maksimum performans sağlayacak şekilde tasarlanmıştır.

Bağlantı Yöntemleri ve Aksesuarlar:

Analizörü test edilecek devrelere bağlamak için kullanılan yöntemler:

• Test Klipsleri: 8 adet renkli mini klips ile kolayca bağlantı kurma
• 10-pin IDC Konnektör: Standart arayüzler için doğrudan bağlantı imkanı
• Topraklama (GND) Bağlantısı: Ortak referans ve gürültü azaltma için kritik
• USB Kablosu: Bilgisayar bağlantısı ve güç için mini veya mikro USB kablosu
• İsteğe Bağlı Test Probları: Daha hassas ölçümler için opsiyonel problar

Uygun bağlantı yöntemi, analiz edilecek devre türüne ve erişim kolaylığına göre değişebilir.

Performans Limitleri ve Kısıtlamalar:

Analizörün performans sınırları ve göz önünde bulundurulması gereken faktörler:

• Örnekleme Hızı Limiti: 24MHz maksimum hız ile yaklaşık 6MHz'e kadar sinyaller analiz edilebilir
• Bellek Derinliği: 8K örnek/kanal ile kayıt süresi örnekleme hızına bağlı olarak sınırlıdır
• Darbe Genişliği Tespiti: Minimum 41.6ns genişliğindeki darbeler yakalanabilir
• Voltaj Limitleri: -0.5V ila +5.5V aralığı dışındaki sinyaller zarar verebilir
• Analog Analiz Eksikliği: Voltaj seviyelerinin kesin ölçümü için osiloskop gereklidir

Bu sınırlamalara rağmen, birçok dijital elektronik uygulaması için analizör yeterli performans sunar.

---

Mikrodenetleyici Projelerinde Kullanım

USB Lojik Analizörün Arduino ve diğer mikrodenetleyici platformlarındaki uygulamaları.

Lojik analizör, mikrodenetleyici temelli projelerde hata ayıklama ve optimizasyon süreçlerini önemli ölçüde hızlandırır.

Arduino Projelerinde Hata Ayıklama:

Arduino ile çalışırken lojik analizörün kullanım alanları:

• I2C İletişim Analizi: Arduino'nun Wire kütüphanesi ile sensör/ekran iletişimini inceleme
• SPI Bağlantı Sorunları: SD kart, ekran veya diğer SPI cihazlarıyla iletişim hatalarını bulma
• Zamanlama Optimizasyonu: digitalWrite/digitalRead fonksiyonlarının gerçek zamanlamasını ölçme
• Seri Haberleşme Kontrolü: Hardware/Software Serial kullanımında baud rate ve veri bütünlüğü analizi
• Kesme (Interrupt) Analizi: Kesme rutinlerinin tetiklenme zamanı ve gecikmelerini ölçme

Arduino'da Serial.print ile yapılamayan detaylı analiz imkanını lojik analizör sağlar.

Diğer Mikrodenetleyici Platformlarında Kullanım:

ESP8266/ESP32, STM32, PIC ve diğer mikrodenetleyicilerde analizör uygulamaları:

• WiFi/Bluetooth Modül İletişimi: AT komutları ve modül yanıtlarını izleme
• DMA Transfer Analizi: Doğrudan bellek erişimli veri transferlerinin zamanlamasını inceleme
• PWM Sinyal Doğrulama: Darbe genişlik modülasyonu sinyallerinin doğruluğunu kontrol etme
• Çoklu Protokol Etkileşimi: Farklı protokollerin birbirleriyle etkileşimini gözlemleme
• Enerji Tasarruf Modları: Sleep/wake-up döngülerini ve süresini analiz etme

Bu uygulamalar, kodun ve donanımın beklendiği gibi çalıştığını doğrulamayı sağlar.

Tipik Hata Ayıklama Senaryoları:

Mikrodenetleyici projelerinde sık karşılaşılan sorunları çözme örnekleri:

• Veri Kaybı Tespiti: I2C/SPI haberleşmede kayıp veri paketlerini belirleme
• Zamanlama Çakışması: Farklı görevlerin birbirini engelleme durumlarını tespit etme
• Protokol Uyumsuzluğu: Cihaz spesifikasyonlarına uygun olmayan sinyal üretimini bulma
• Bus Contentions: Aynı hatta birden fazla cihazın aynı anda yazma durumlarını tespit etme
• Yazılım Hatalarını Donanımsal Doğrulama: Beklenmeyen davranışların donanım seviyesinde izlenmesi

Bu senaryolarda lojik analizör, yazılım debugger'ın ulaşamayacağı bilgileri sağlar.

---

Seri Protokol Analizi ve Optimizasyon

USB Lojik Analizör ile seri iletişim protokollerinin analizi ve performans iyileştirme teknikleri.

Lojik analizör, çeşitli seri protokolleri detaylı inceleme ve optimizasyon imkanı sunan güçlü bir araçtır.

I2C Protokol Analizi:

I2C (Inter-Integrated Circuit) haberleşmenin detaylı incelenmesi:

• Adres Çözümleme: 7-bit ve 10-bit cihaz adreslerini otomatik tespit ve gösterim
• START/STOP Koşulları: Başlangıç ve bitiş koşullarının zamanlamasını kontrol etme
• ACK/NACK Tespiti: Onay ve ret yanıtlarını görselleştirme
• Clock Stretching: Slave cihazların clock hattını tutma durumlarını belirleme
• Multi-master Analizi: Birden fazla master durumunda arbitrasyon süreçlerini izleme

I2C protokolünün yazılım implementasyonundan donanım seviyesine kadar tüm katmanlarını analiz edebilirsiniz.

SPI Haberleşme Optimizasyonu:

SPI (Serial Peripheral Interface) protokolünü analiz etme ve iyileştirme:

• Çoklu Slave Kontrolü: Birden fazla SS (Slave Select) hattının yönetimini inceleme
• Clock Polaritesi ve Fazı: CPOL ve CPHA ayarlarının doğruluğunu kontrol etme
• Veri Bütünlüğü: MOSI ve MISO hatlarında veri aktarımını eş zamanlı gözlemleme
• Zamanlama Marjları: Setup ve hold zamanlarının yeterliliğini değerlendirme
• Maksimum Hız Testi: Güvenilir iletişim için optimum clock frekansını belirleme

SPI performansını artırmak için darboğazları tespit edip optimize edebilirsiniz.

UART ve Diğer Asenkron Protokoller:

UART ve benzeri asenkron seri haberleşme sistemlerinin analizi:

• Baud Rate Doğrulama: Gerçek baud rate değerlerini ölçme ve sapmaları tespit etme
• Çerçeve Formatı: Start/stop bitleri, pariti ve veri uzunluğunu doğrulama
• Gürültü Tespiti: Hatta oluşan parazitleri ve etkilerini görselleştirme
• Çerçeveleme Hataları: Yanlış zamanlama nedeniyle oluşan hataları belirleme
• Buffer Overflow Analizi: Veri kaybına yol açan tampon taşmalarını tespit etme

UART ve benzeri asenkron protokollerde iletişim hataları, lojik analizör yardımıyla kolayca bulunabilir.

---

Eğitim ve Öğretim Ortamlarında Kullanım

USB Lojik Analizörün dijital elektronik ve programlama eğitiminde kullanım şekilleri.

Lojik analizör, teorik bilgileri görselleştirerek öğrencilere pratik deneyim kazandıran değerli bir eğitim aracıdır.

Temel Dijital Elektronik Eğitimi:

Dijital elektronik kavramlarını öğretmede analizörün kullanımı:

• Lojik Kapı Davranışları: AND, OR, XOR gibi kapıların gerçek davranışlarını gösterme
• Flip-flop ve Sayıcılar: Sıralı mantık devrelerinin zamanlama diyagramlarını inceleme
• Darbe Genişlik Modülasyonu: PWM sinyallerinin görselleştirilmesi ve ölçümü
• Debouncing Kavramı: Mekanik butonlardaki sıçrama etkisini gösterme
• Clock Sinyali Analizi: Zamanlama ve senkronizasyon kavramlarını somutlaştırma

Soyut dijital kavramları somut sinyallere dönüştürerek öğrenmeyi kolaylaştırır.

Mikrodenetleyici Programlama Eğitimi:

Programlama eğitiminde kod ve donanım ilişkisini gösterme:

• Port Manipülasyonu: Register seviyesinde kodun donanım üzerindeki etkisini gösterme
• Timer/Counter Gösterimi: Zamanlayıcı ve sayıcıların çalışma prensiplerini görselleştirme
• İletişim Protokolleri: I2C, SPI, UART kodlamasının donanımsal sonuçlarını inceleme
• Kesme Mekanizması: Interrupt rutinlerinin zamanlama ve öncelik davranışlarını gösterme
• Optimizasyon Etkisi: Farklı kod yapılarının performans etkilerini karşılaştırma

Öğrenciler, yazdıkları kodun gerçekte ne yaptığını doğrudan gözlemleyebilir.

Laboratuvar Pratikleri ve Projeler:

Uygulamalı eğitim için lojik analizör temelli laboratuvar çalışmaları:

• Protokol Analiz Alıştırmaları: Öğrencilerin belirli protokolleri çözümlemesini içeren pratikler
• Hata Ayıklama Görevleri: Kasıtlı olarak hatalı devrelerin sorunlarını bulma çalışmaları
• Zamanlama Optimizasyonu: Verilen bir devrenin performansını artırma projeleri
• Tersine Mühendislik: Bilinmeyen dijital sistemlerin davranışını analiz etme
• Grup Çalışmaları: Öğrencilerin karmaşık sistemleri ortaklaşa analiz etmesi

Bu pratik çalışmalar, teorik bilgileri gerçek dünya uygulamalarına bağlar ve problem çözme becerileri geliştirir.

---

Uyumlu Ekipman ve Genişletme

USB Lojik Analizör ile birlikte kullanılabilecek tamamlayıcı donanımlar ve genişletme imkanları.

Lojik analizör, diğer test ve ölçüm cihazlarıyla birlikte kullanıldığında daha kapsamlı analiz yetenekleri sunar.

Tamamlayıcı Test Ekipmanları:

Lojik analizör ile birlikte kullanılabilecek diğer test cihazları:

• Dijital Osiloskop: Analog sinyal şekli ve voltaj seviyelerini görmek için
• Spektrum Analizör: Dijital sinyallerin frekans bileşenlerini incelemek için
• Multimetre: Statik ve DC özellikleri ölçmek için
• Güç Analizörü: Güç tüketimi ve enerji verimliliğini değerlendirmek için
• Protokol Analizörleri: Daha spesifik protokoller için özelleşmiş analizörler

Bu ekipmanlar birlikte kullanıldığında, hem analog hem de dijital analiz kapasitesi sağlanır.

Bağlantı ve Prob Aksesuarları:

Analizörün test yeteneğini geliştiren bağlantı eklentileri:

• Mikro Hook Klipsler: SMD ve küçük pinler için daha hassas bağlantı
• Prostat Prop Setleri: Tek elle tutulan, destek ayaklı test probları
• SMD Test Uçları: Yüzey montaj cihazlar için özel tasarlanmış problar
• Bükülebilir Prob Uzantıları: Erişilmesi zor noktalara ulaşmak için
• Breakout Boardlar: Çeşitli entegre devreleri test etmek için adaptör kartları

Doğru prob ve bağlantı aksesuarları, test sürecini daha kolay ve güvenilir hale getirir.

Yazılım Eklentileri ve Özelleştirmeler:

Analizörün yeteneklerini yazılımsal olarak genişletme imkanları:

• Özel Protokol Decoderları: Sigrok platformuna yeni protokol çözücüler ekleme
• Veri Dışa Aktarma: CSV, VCD veya diğer formatlara veri aktarımı için eklentiler
• Otomatik Test Skriptleri: Tekrarlayan test süreçlerini otomatikleştiren Python betikleri
• Görselleştirme Eklentileri: PulseView için özel görselleştirme modülleri
• Uçtan Uca Test Ortamları: Jenkins veya diğer CI/CD sistemleriyle entegrasyon

Açık kaynak mimarisi, yazılımın ihtiyaçlara göre genişletilmesine olanak tanır.

---

Performans İpuçları ve En İyi Uygulamalar

USB Lojik Analizörden maksimum verim almak için teknikler ve uygulamalar.

Lojik analizörün etkin kullanımı, bazı temel teknik bilgiler ve doğru yaklaşımlar gerektirir.

Sinyal Bütünlüğü ve Bağlantı Optimizasyonu:

Temiz ve doğru ölçümler için bağlantı teknikleri:

• Kısa Bağlantı Kabloları: Sinyal bozulmasını ve elektromanyetik girişimi azaltmak için
• Toprak Referansı: Her ölçüm noktasına yakın bir toprak bağlantısı sağlama
• Parazit Azaltma: Test klipslerini güç hatlarından ve yüksek akımlı devrelerden uzak tutma
• Pull-up/Pull-down Dirençleri: Havada kalan girişlerde istenmeyen sinyalleri önleme
• Kapasitif Yükleme: Analizörün test edilen devreye getirdiği ek yükü hesaba katma

İyi bağlantı teknikleri, ölçüm sonuçlarının güvenilirliğini önemli ölçüde artırır.

Örnekleme Stratejileri:

Farklı senaryolarda optimum örnekleme ayarları:

• Örnekleme Hızı Seçimi: İncelenen sinyalin frekansının en az 4 katı örnekleme
• Bellek Derinliği Yönetimi: Uzun süre kayıt için örnekleme hızını azaltma
• Tetikleme Optimizasyonu: İlgilenilen olayı tam olarak yakalamak için doğru tetikleme ayarları
• Çoklu Oturum Kaydı: Farklı zaman ölçeklerindeki olaylar için birden fazla kayıt
• Kanal Seçimi: Sadece ilgili kanalları etkinleştirerek tampon belleği optimize etme

Analizörün sınırlı bellek ve bant genişliğini en verimli şekilde kullanmak için bu stratejiler önemlidir.

Analiz ve Yorumlama Teknikleri:

Yakalanan verileri verimli bir şekilde analiz etme yöntemleri:

• Protokol Katmanları: Düşük seviyeden yüksek seviyeye doğru protokolleri katman katman analiz etme
• Karşılaştırmalı Analiz: Çalışan bir sistem ile sorunlu sistemin verilerini karşılaştırma
• İstatistiksel İnceleme: Tekrarlayan hataların modellerini ve sıklığını analiz etme
• Zamanlama Marjı Analizi: Zamanlama spesifikasyonlarına göre marjinal durumları değerlendirme
• Veri Korelasyonu: Farklı kanallar arasındaki ilişkileri ve bağımlılıkları belirleme

Sistematik analiz yaklaşımı, karmaşık sorunların kök nedenlerini daha hızlı bulmayı sağlar.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

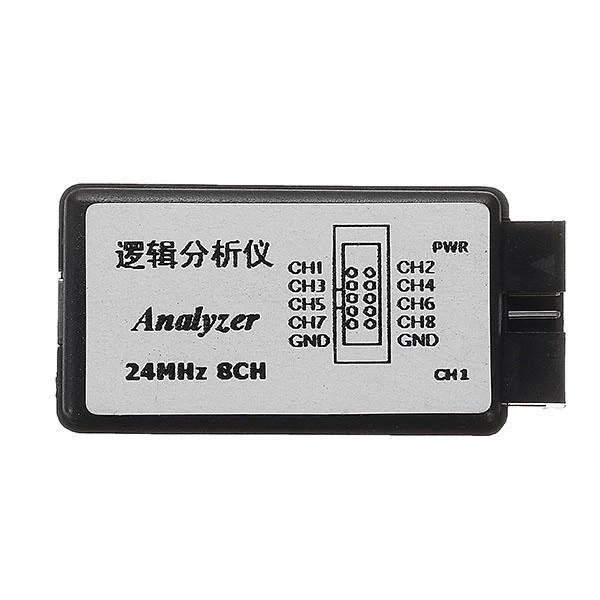

• 1 x USB Lojik Analizör 24MHz 8 Kanal ana modül

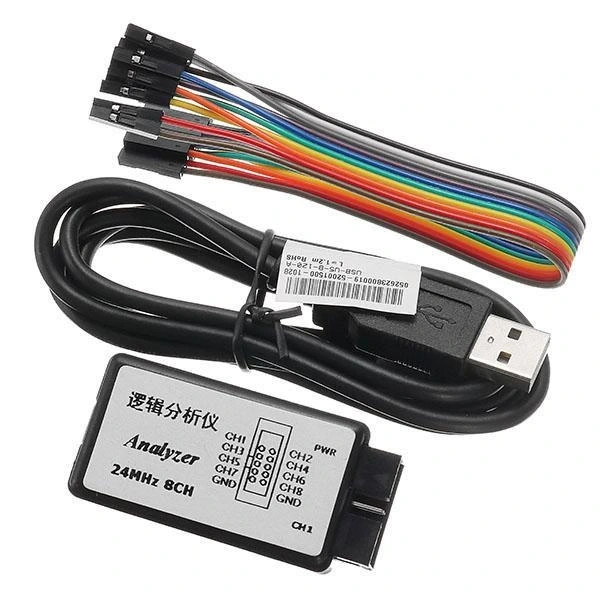

• 1 x 8 kanallı test klips kablosu (renkli)
• 1 x Mini USB kablosu
• 1 x Kullanım kılavuzu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
