UNI-T UTG962E Fonksiyonu / Arbitrary Waveform Üreticisi

UNI-T UTG962E Fonksiyon Arbitrary Waveform Üretecisi

UNI-T UTG962E, yüksek performanslı ve çok fonksiyonlu bir sinyal üreteci olup, 60MHz bant genişliği ve 500MSa/s örnekleme hızı sunar. İki bağımsız kanal üzerinden çeşitli dalga formları üretebilen bu cihaz, elektronik test ve ölçüm laboratuvarları için ideal bir çözümdür.

Standart sinüs, kare, rampa dalga formlarının yanı sıra özel dalga formları da üretebilen UTG962E, 4.3 inç TFT-LCD ekranı sayesinde kolay kullanım sağlar. Ölçüm ve test aletleri arasında yüksek hassasiyeti ile öne çıkan bu cihaz, frekans, genlik ve faz kontrolü özelliklerine sahiptir.

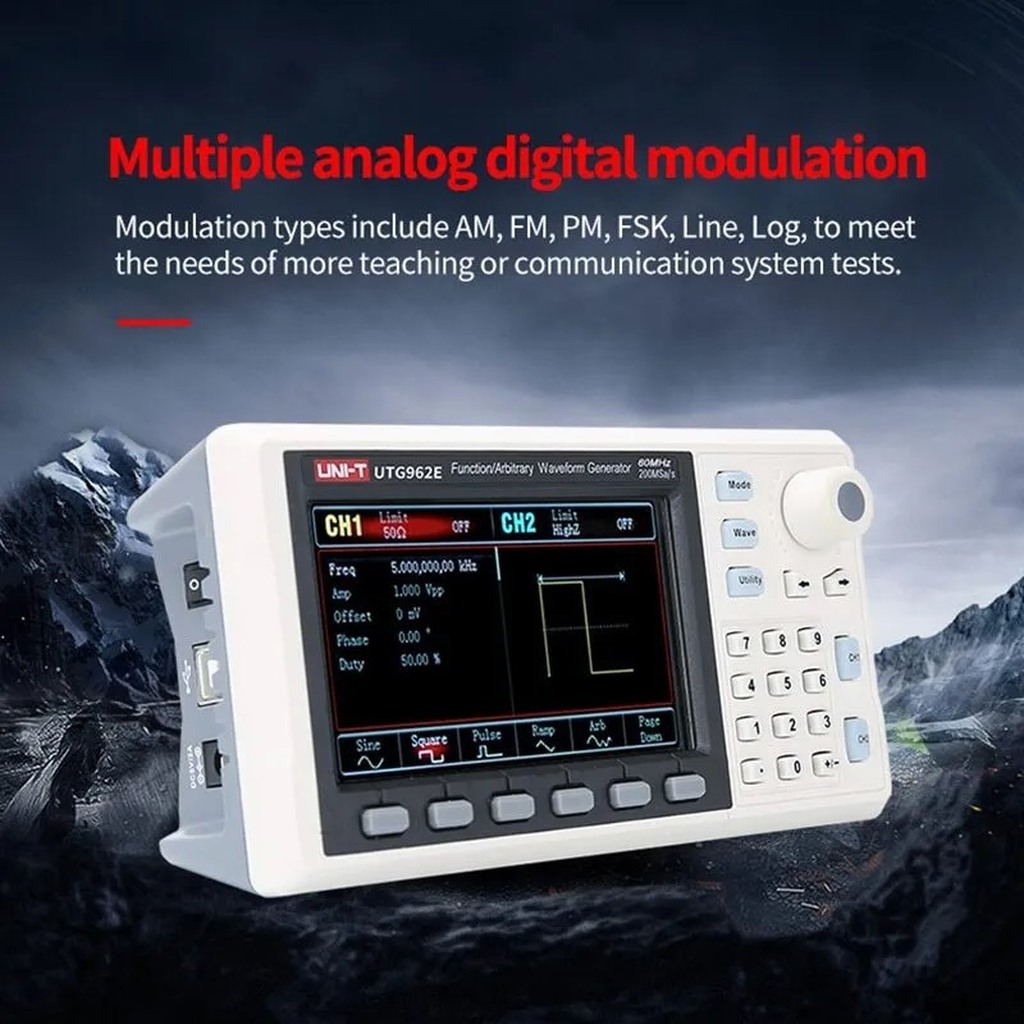

Gelişmiş modülasyon özellikleri (AM, FM, PM, ASK, FSK, PSK), sweep ve burst fonksiyonları ile profesyonel sinyal üretimi sağlayan UTG962E, USB arayüzü ile bilgisayar bağlantısı kurabilir. UNI-T'nin diğer ölçü aletleri gibi üstün kalite standartlarında üretilen bu waveform generator, elektronik Ar-Ge ve eğitim alanlarında vazgeçilmez bir cihazdır.

Teknik Özellikler

UNI-T UTG962E Fonksiyon Arbitrary Waveform Üretecisi'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: UNI-T
• Model: UTG962E
• Kanal Sayısı: 2 kanal (bağımsız)
• Maksimum Frekans: 60MHz (sinüs dalga)
• Frekans Çözünürlüğü: 1μHz
• Sinyal Türleri:
  • Standart Dalgalar: Sinüs, Kare, Rampa, Darbe, Gürültü, DC
  • Yerleşik Dalga Formları: 160+ öntanımlı arbitrary dalga
  • Kullanıcı Tanımlı Dalgalar: 16 arbitrary dalga formu
• Örnekleme Hızı: 500MSa/s
• Dikey Çözünürlük: 16 bit
• Dalga Uzunluğu: 8pts ~ 8Mpts (arbitrary dalga)
• Frekans Özellikleri:
  • Sinüs: 1μHz ~ 60MHz
  • Kare: 1μHz ~ 25MHz
  • Rampa: 1μHz ~ 1MHz
  • Darbe: 1μHz ~ 25MHz
  • Gürültü: 60MHz bant genişliği (Gaussian)
  • Arbitrary: 1μHz ~ 20MHz
• Genlik Aralığı: 1mVpp ~ 10Vpp (50Ω yükte), 2mVpp ~ 20Vpp (açık devre)
• DC Offset Aralığı: ±5V (50Ω yükte), ±10V (açık devre)
• Modülasyon Türleri: AM, FM, PM, ASK, FSK, PSK, PWM
• Modülasyon Kaynağı: İç/Dış
• Sweep Özellikleri: Doğrusal/Logaritmik, Yukarı/Aşağı
• Burst Özellikleri: N-cycle, Sonsuz, Gated
• Frekans Sayacı: 100mHz ~ 200MHz
• Çıkış Empedansı: 50Ω (tipik)
• Faz Çözünürlüğü: 0.1°
• Sinüs Dalga Harmonik Distorsiyonu: -50dBc (tipik, 10MHz'e kadar)
• Ekran: 4.3 inç TFT-LCD, 480 x 272 piksel
• Arayüzler: USB Host, USB Device, LAN (opsiyonel)
• Güç Kaynağı: 100-240V AC, 45-440Hz
• Güç Tüketimi: <30VA
• Çalışma Sıcaklığı: 0°C ~ 40°C
• Depolama Sıcaklığı: -20°C ~ 60°C
• Boyutlar: 340 × 177 × 90 mm
• Ağırlık: Yaklaşık 2.3 kg
• Başlangıç Faz Aralığı: -360° ~ +360°
• Dahili Modülasyon Dalga Formu: Sinüs, Kare, Rampa, Noise, Arbitrary
• Dahili Modülasyon Frekansı: 2mHz ~ 1MHz
• Saat Stabilite Oranı: ±2ppm
• Kare Dalga Yükselme/Düşme Süresi: <10ns
• Jitter (RMS): <300ps + 0.05ppm

Kullanım Alanları

UNI-T UTG962E Fonksiyon Arbitrary Waveform Üretecisi'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Ar-Ge Laboratuvarları

• Elektronik devre tasarımı ve test edilmesi
• Amplifikatör ve filtre karakteristiklerinin ölçümü
• Güç kaynağı ve güç dönüştürücülerin test edilmesi
• Sensör ve dedektör sistemlerinin kalibrasyonu
• RF ve mikrodalga sistemi test etme

Eğitim ve Öğretim

• Mühendislik laboratuvarlarında deney düzenekleri
• Elektronik ve haberleşme prensiplerinin gösterimi
• Sinyal işleme ve modülasyon tekniklerinin öğretimi
• Öğrenci projelerinde sinyal kaynağı olarak kullanım
• Akademik araştırma çalışmaları

Endüstriyel Test ve Kalite Kontrol

• Elektronik bileşenlerin performans testleri
• Ürün kalite kontrol ve doğrulama süreçleri
• Endüstriyel ekipmanların bakım ve arıza tespiti
• Sensör ve ölçüm sistemlerinin kalibrasyonu
• Üretim hattı test sistemleri

Telekomünikasyon ve Veri İletişimi

• Haberleşme sistemlerinin test edilmesi
• Modülasyon ve demodülasyon devrelerinin analizi
• Anten ve alıcı-verici sistemlerinin test edilmesi
• Veri iletim kanallarının simülasyonu
• Protokol ve standart uyumluluğu testleri

Tıbbi Ekipman Geliştirme ve Test

• Biyomedikal cihaz ve sensörlerin testi
• Ultrasonik ve akustik cihazların kalibrasyonu
• Vücut sinyallerinin simülasyonu
• Tıbbi görüntüleme ekipmanlarının test edilmesi
• Fizyolojik sinyal jeneratörü olarak kullanım

Avantajlar ve Özellikler

UNI-T UTG962E Fonksiyon Arbitrary Waveform Üretecisi'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Bant Genişliği: 60MHz'e kadar sinüs dalga üretimi
• Çift Kanal: İki bağımsız çıkış kanalı ile esnek kullanım
• Yüksek Örnekleme Hızı: 500MSa/s ile hassas dalga formu üretimi
• 16-Bit Dikey Çözünürlük: Yüksek kaliteli ve detaylı sinyal üretimi
• Çoklu Modülasyon: AM, FM, PM, ASK, FSK, PSK, PWM modülasyon türleri
• Kapsamlı Sweep Fonksiyonu: Doğrusal ve logaritmik tarama özellikleri
• Geniş Dalga Formu Kütüphanesi: 160+ öntanımlı arbitrary dalga formu
• Kullanıcı Tanımlı Dalgalar: 16 adet özel dalga formu saklama kapasitesi
• Yüksek Doğruluklu Frekans Sayacı: 200MHz'e kadar ölçüm imkanı
• Sezgisel Kullanıcı Arayüzü: 4.3 inç renkli TFT-LCD ekran ile kolay kullanım

Kullanım Kılavuzu

UNI-T UTG962E Fonksiyon Arbitrary Waveform Üretecisi'nin doğru ve verimli kullanımı için adımlar.

Temel Sinyal Üretimi:

• Cihazı açmak için güç düğmesine basın
• Dalga formunu seçmek için ilgili dalga formu düğmesine basın (Sine, Square, Ramp, vb.)
• Çıkış kanalını (CH1 veya CH2) seçin
• Frekans, genlik, offset ve faz değerlerini ayarlamak için ilgili düğme ve döner kodlayıcıyı kullanın
• Çıkışı aktif etmek için "Output" düğmesine basın

Modülasyon Ayarları:

• "Mod" düğmesine basarak modülasyon menüsüne girin
• İstediğiniz modülasyon tipini seçin (AM, FM, PM, ASK, FSK, PSK, PWM)
• Modülasyon parametrelerini (modülasyon derinliği, taşıyıcı frekansı, modüle edici sinyal) ayarlayın
• İç veya dış modülasyon kaynağını seçin
• Modülasyonu aktif etmek için "Output" düğmesine basın

Sweep (Tarama) Fonksiyonu:

• "Sweep" düğmesine basarak tarama menüsüne girin
• Başlangıç ve bitiş frekansını ayarlayın
• Tarama tipini seçin (doğrusal veya logaritmik)
• Tarama süresini ve dönüş süresini ayarlayın
• Tarama fonksiyonunu başlatmak için "Output" düğmesine basın

Burst (Darbe Grubu) Fonksiyonu:

• "Burst" düğmesine basarak darbe grubu menüsüne girin
• Burst modunu seçin (N-Cycle, Infinite, Gated)
• N-Cycle modunda döngü sayısını ayarlayın
• Burst periyodunu veya tetikleme kaynağını ayarlayın
• Burst fonksiyonunu başlatmak için "Output" düğmesine basın

Arbitrary (Özel) Dalga Formu Oluşturma:

• "Arb" düğmesine basarak arbitrary dalga formu menüsüne girin
• Öntanımlı dalga formlarından birini seçin veya PC yazılımı ile özel dalga formu yükleyin
• Dalga formu parametrelerini (frekans, genlik, offset) ayarlayın
• Özel dalga formunu yayınlamak için "Output" düğmesine basın

Sorun Giderme ve İpuçları

UNI-T UTG962E Fonksiyon Arbitrary Waveform Üretecisi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sinyal Çıkışı Yok: Output düğmesinin aktif olduğundan ve kablo bağlantılarının doğru yapıldığından emin olun
• Distorsiyonlu Sinyal: Çıkış empedansının yük empedansı ile uyumlu olduğunu kontrol edin
• PC Bağlantı Sorunları: USB sürücülerinin doğru kurulduğunu ve doğru kablo kullanıldığını doğrulayın
• Düşük Genlik: Yüksek frekanslarda genlik sınırlamalarını göz önünde bulundurun
• Ekran Donması: Cihazı kapatıp açın, sorunun devam etmesi durumunda fabrika ayarlarına döndürün

Optimum Performans İçin İpuçları

• Yüksek frekanslı sinyaller için yüksek kaliteli koaksiyel kablolar kullanın
• Doğru empedans eşleştirmesi için yük empedansını cihaz ayarlarından doğru seçin
• Hassas ölçümler için cihazın ısınmasını bekleyin (yaklaşık 30 dakika)
• Arbitrary dalga formlarında optimum performans için örnekleme hızı ve dalga boyu ayarlarına dikkat edin
• Modülasyon uygulamalarında taşıyıcı frekansının cihaz bant genişliği içinde kalmasına dikkat edin

Bakım ve Koruma

• Cihazı temiz ve tozsuz ortamda kullanın
• Havalandırma kanallarının tıkalı olmadığından emin olun
• Çıkış konektörlerini temiz tutun ve kısa devreden koruyun
• Uzun süre kullanılmadığında nemden ve aşırı sıcaklıktan koruyun
• Periyodik olarak kalibrasyon kontrolü yapın veya yaptırın

Paket İçeriği

• UNI-T UTG962E Fonksiyon Arbitrary Waveform Üretecisi
