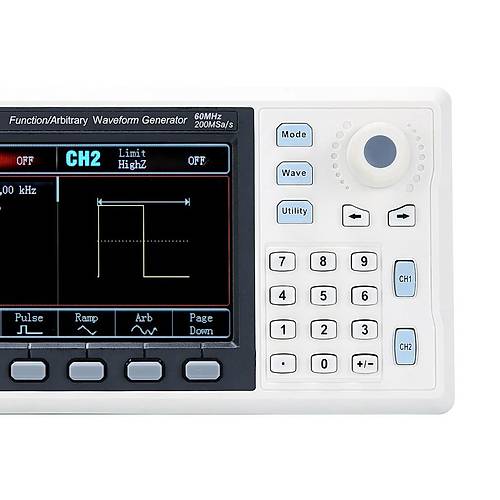

UNI-T UTG932E Function/Arbitrary Waveform Generator

UNI-T UTG932E Function Arbitrary Waveform Generator

UNI-T UTG932E, profesyonel elektronik test uygulamaları için tasarlanmış yüksek performanslı bir fonksiyon ve arbitrary dalga formu üretecisidir. 30MHz bant genişliği ve 200MSa/s örnekleme hızı ile doğru ve güvenilir sinyal üretimi sağlar.

İki bağımsız kanal ile standart ve özel dalga formları üretebilen UTG932E, kolay kullanımlı arayüzü ve geniş 4.3 inç LCD ekranı ile laboratuvar ortamlarında verimli çalışma imkanı sunar. Ölçüm ve test aletleri arasında çok yönlülüğü ile öne çıkan bu cihaz, çeşitli modülasyon tipleri ile kompleks sinyal üretimi yapabilir.

Frekans, genlik ve faz kontrolü gibi temel özelliklerin yanı sıra sweep, burst ve modülasyon fonksiyonları sunan UTG932E, elektronik devre testi ve eğitim amaçlı uygulamalar için ideal bir çözümdür. UNI-T'nin diğer ölçü aletleri gibi yüksek kalite standartlarında üretilen bu fonksiyon jeneratörü, Ar-Ge laboratuvarları için vazgeçilmez bir ekipmandır.

Teknik Özellikler

UNI-T UTG932E Function Arbitrary Waveform Generator'ın detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: UNI-T
• Model: UTG932E
• Kanal Sayısı: 2 kanal (bağımsız)
• Maksimum Frekans: 30MHz (sinüs dalga)
• Frekans Çözünürlüğü: 1μHz
• Sinyal Türleri:
  • Standart Dalgalar: Sinüs, Kare, Rampa, Darbe, Gürültü, DC
  • Yerleşik Dalga Formları: 160+ öntanımlı arbitrary dalga
  • Kullanıcı Tanımlı Dalgalar: 16 arbitrary dalga formu
• Örnekleme Hızı: 200MSa/s
• Dikey Çözünürlük: 16 bit
• Dalga Uzunluğu: 8pts ~ 8Mpts (arbitrary dalga)
• Frekans Özellikleri:
  • Sinüs: 1μHz ~ 30MHz
  • Kare: 1μHz ~ 15MHz
  • Rampa: 1μHz ~ 1MHz
  • Darbe: 1μHz ~ 15MHz
  • Gürültü: 30MHz bant genişliği (Gaussian)
  • Arbitrary: 1μHz ~ 10MHz
• Genlik Aralığı: 1mVpp ~ 10Vpp (50Ω yükte), 2mVpp ~ 20Vpp (açık devre)
• DC Offset Aralığı: ±5V (50Ω yükte), ±10V (açık devre)
• Modülasyon Türleri: AM, FM, PM, ASK, FSK, PSK, PWM
• Modülasyon Kaynağı: İç/Dış
• Sweep Özellikleri: Doğrusal/Logaritmik, Yukarı/Aşağı
• Burst Özellikleri: N-cycle, Sonsuz, Gated
• Frekans Sayacı: 100mHz ~ 200MHz
• Çıkış Empedansı: 50Ω (tipik)
• Faz Çözünürlüğü: 0.1°
• Sinüs Dalga Harmonik Distorsiyonu: -50dBc (tipik, 10MHz'e kadar)
• Ekran: 4.3 inç TFT-LCD, 480 x 272 piksel
• Arayüzler: USB Host, USB Device, LAN (opsiyonel)
• Güç Kaynağı: 100-240V AC, 45-440Hz
• Güç Tüketimi: <30VA
• Çalışma Sıcaklığı: 0°C ~ 40°C
• Depolama Sıcaklığı: -20°C ~ 60°C
• Boyutlar: 340 × 177 × 90 mm
• Ağırlık: Yaklaşık 2.3 kg
• Başlangıç Faz Aralığı: -360° ~ +360°
• Dahili Modülasyon Dalga Formu: Sinüs, Kare, Rampa, Noise, Arbitrary
• Dahili Modülasyon Frekansı: 2mHz ~ 1MHz
• Saat Stabilite Oranı: ±2ppm
• Kare Dalga Yükselme/Düşme Süresi: <10ns
• Jitter (RMS): <300ps + 0.05ppm

Kullanım Alanları

UNI-T UTG932E Function Arbitrary Waveform Generator'ın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektronik Ar-Ge ve Test

• Elektronik devre tasarımı ve doğrulama
• Amplifikatör ve filtre karakterizasyonu
• Sensör kalibrasyonu ve testi
• Çeşitli elektronik bileşenlerin performans testi
• Analog ve dijital devrelerin hata analizi

Eğitim ve Laboratuvar

• Elektronik mühendisliği laboratuvar deneyleri
• Sinyal işleme prensiplerinin gösterimi
• Modülasyon tekniklerinin öğretilmesi
• Öğrenci projeleri için sinyal kaynağı
• Akademik araştırma çalışmaları

Endüstriyel Elektronik

• Motor sürücüleri ve güç elektroniği testi
• Kontrol sistemleri geliştirme ve doğrulama
• Endüstriyel sensör ve ölçüm sistemleri kalibrasyonu
• Otomasyon ekipmanlarının test edilmesi
• Endüstriyel haberleşme sistemleri testi

Telekomünikasyon ve RF

• Temel modülasyon sinyallerinin üretimi
• Haberleşme devrelerinin test edilmesi
• Sinyal kodlama ve dekodlama işlemleri
• İletişim protokollerinin simulasyonu
• Düşük frekans RF devre testleri

Tıbbi Cihaz Geliştirme

• Medikal elektronik devre testi
• Biyomedikal sensör kalibrasyonu
• Fizyolojik sinyal simulasyonu
• Tıbbi cihaz doğrulama testleri
• Ultrasonik ve akustik cihaz testleri

Avantajlar ve Özellikler

UNI-T UTG932E Function Arbitrary Waveform Generator'ın sağladığı avantajlar ve öne çıkan özellikleri.

• Çift Kanal Fonksiyonellik: İki bağımsız sinyal kanalı ile esnek kullanım
• Yüksek Frekans Aralığı: 30MHz'e kadar sinüs dalga üretimi
• Gelişmiş Örnekleme: 200MSa/s ile hassas dalga formu üretimi
• 16-Bit Çözünürlük: Yüksek kaliteli ve düşük distorsiyonlu sinyal
• Çoklu Dalga Formu: Standart ve 160+ özel dalga formu kütüphanesi
• Gelişmiş Modülasyon: AM, FM, PM, ASK, FSK, PSK, PWM modülasyon tipleri
• Sweep Fonksiyonu: Doğrusal ve logaritmik tarama özellikleri
• Burst Modu: N-cycle, sonsuz ve gated burst fonksiyonları
• Dahili Frekans Sayacı: 200MHz'e kadar harici frekans ölçümü
• Kullanıcı Dostu Arayüz: 4.3 inç renkli ekran ve sezgisel kontrol paneli

Kullanım Kılavuzu

UNI-T UTG932E Function Arbitrary Waveform Generator'ın doğru ve verimli kullanımı için adımlar.

Temel Sinyal Üretimi:

• Cihazı açmak için güç düğmesine basın
• İstediğiniz dalga formunu seçmek için ilgili düğmeye basın (Sine, Square, Ramp, vb.)
• Kanal seçimi için CH1 veya CH2 düğmesine basın
• Frekans ayarı için "Freq/Period" düğmesine basın ve numerik tuşlar veya döner kontrol ile değeri girin
• Genlik ayarı için "Ampl/HiLvl" düğmesine basın ve değeri ayarlayın
• Offset ayarı için "Offset/LoLvl" düğmesine basın ve değeri ayarlayın
• Çıkışı aktif etmek için ilgili kanalın "Output" düğmesine basın

Modülasyon Ayarları:

• "Mod" düğmesine basarak modülasyon menüsüne girin
• Modülasyon tipini seçin (AM, FM, PM, ASK, FSK, PSK veya PWM)
• Taşıyıcı dalga formunu ve modülasyon parametrelerini ayarlayın
• İç veya dış modülasyon kaynağını seçin
• İç kaynak seçiliyse modülasyon dalga formunu ve frekansını ayarlayın
• Modülasyon derinliği/sapması gibi parametreleri ayarlayın
• Çıkışı aktif etmek için "Output" düğmesine basın

Sweep (Tarama) Fonksiyonu:

• "Sweep" düğmesine basarak tarama menüsüne girin
• Tarama tipini seçin (Linear veya Log)
• Başlangıç ve bitiş frekanslarını ayarlayın
• Tarama süresini ve dönüş süresini ayarlayın
• Tarama yönünü seçin (yukarı, aşağı veya yukarı-aşağı)
• Tetikleme kaynağını (iç, dış veya manuel) seçin
• Çıkışı aktif etmek için "Output" düğmesine basın

Burst (Darbe Grubu) Modu:

• "Burst" düğmesine basarak burst menüsüne girin
• Burst modunu seçin (N-Cycle, Infinite veya Gated)
• N-Cycle modunda döngü sayısını ayarlayın
• Burst periyodunu ayarlayın
• Tetikleme kaynağını (iç, dış veya manuel) seçin
• Başlangıç fazını ayarlayın
• Çıkışı aktif etmek için "Output" düğmesine basın

Arbitrary (Özel) Dalga Formu Oluşturma:

• "Arb" düğmesine basarak arbitrary dalga formu menüsüne girin
• Yerleşik dalga formlarından birini seçin veya bilgisayar bağlantısı ile kendi dalga formunuzu yükleyin
• Frekans, genlik ve offset değerlerini ayarlayın
• USB veya LAN bağlantısı ile bilgisayardan özel dalga formu oluşturmak için EasyWave yazılımını kullanın
• Çıkışı aktif etmek için "Output" düğmesine basın

Sorun Giderme ve İpuçları

UNI-T UTG932E Function Arbitrary Waveform Generator kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Sinyali Yok: Output düğmesinin aktif olduğunu ve BNC kablonun doğru bağlandığını kontrol edin
• Bozuk Sinyal Çıkışı: Yük empedansının doğru ayarlandığından emin olun (50Ω veya Hi-Z)
• Frekansta Kayma: Cihazın ısınması için 30 dakika bekleyin, saat stabilitesi için gereklidir
• Bilgisayar Bağlantı Sorunları: USB sürücülerinin doğru yüklendiğinden emin olun
• Düşük Genlik: Yüksek frekanslarda genlik sınırlamalarını göz önünde bulundurun

Optimum Performans İçin İpuçları

• Yüksek frekanslı sinyaller için düşük kapasitansı olan, kısa ve kaliteli BNC kablolar kullanın
• Yük empedansını cihaz menüsünden doğru seçerek gerçek çıkış genliğini sağlayın
• Hassas ölçümler için cihazın çalışma sıcaklığına gelmesini bekleyin (yaklaşık 30 dakika)
• Karmaşık arbitrary dalga formları için yeterli bellek derinliği ve uygun interpolasyon ayarları kullanın
• İki kanal arasında çapraz-etkileşim (cross-talk) olmaması için kritik uygulamalarda tek kanal kullanmayı tercih edin

Bakım ve Koruma

• Cihazı temiz ve tozsuz ortamda kullanın, havalandırma deliklerinin tıkanmadığından emin olun
• BNC konektörleri temiz tutun ve koruyucu kapakları kullanın
• Çıkış portlarını kısa devre ve aşırı voltajdan koruyun
• Nemli bezle hafifçe silin, kimyasal temizleyiciler kullanmayın
• Düzenli kalibrasyon kontrolü yapın veya yaptırın (yılda bir tavsiye edilir)

Paket İçeriği

• UNI-T UTG932E Function Arbitrary Waveform Generator
