UNI-T UT89XD Çok Fonksiyonlu Dijital Multimetre

UNI-T UT89XD Çok Fonksiyonlu Dijital Multimetre

UNI-T UT89XD Çok Fonksiyonlu Dijital Multimetre, hem profesyoneller hem de elektrik-elektronik meraklıları için tasarlanmış kapsamlı bir ölçüm aletidir. 6000 sayım LCD ekranı ve yüksek hassasiyetli ölçüm yetenekleri ile voltaj, akım, direnç ve daha birçok parametrenin hassas ölçümlerini yapabilir. True RMS ölçüm teknolojisi sayesinde karmaşık dalga formlarında bile doğru sonuçlar elde edebilirsiniz.

Bu ölçüm ve test aleti, temel ölçümlerin yanı sıra kapasitans, frekans, sıcaklık ve transistör testi gibi ileri fonksiyonlar sunar. Ayrıca, AC/DC gerilim ve akım, diyot testi ve süreklilik kontrolü gibi temel özelliklerin tamamını içerir. Otomatik ve manuel aralık seçimi, çift ekran gösterimi ve veri tutma özelliği gibi kullanım kolaylığı sağlayan fonksiyonlar ile donatılmıştır.

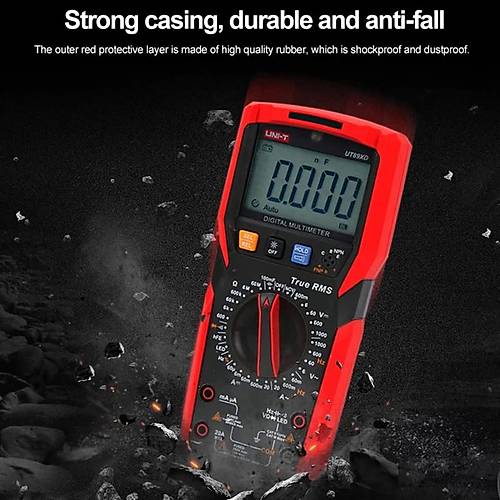

Dayanıklı yapısı ve koruyucu kılıfı ile zorlu çalışma koşullarına dayanıklı olan bu multimetre, CAT III 600V güvenlik sertifikasına sahiptir. Bu sayede endüstriyel elektrik sistemlerinde bile güvenle kullanılabilir. Temassız voltaj tespiti (NCV) özelliği, elektrik yüklü kabloları temas etmeden belirlemenize olanak tanır, bu da tehlikeli durumlarda ekstra güvenlik sağlar.

UNI-T UT89XD, geniş ölçüm aralıkları ile her türlü elektriksel parametreyi ölçebilme yeteneğine sahiptir. Arka ışıklı ekranı sayesinde karanlık ortamlarda bile kolay okuma imkanı sunar. Pil ömrünü uzatan otomatik kapanma özelliği ve düşük pil uyarısı gibi pratik fonksiyonlar ile uzun süreli kullanım sağlar.

Elektrik tesisatı kontrolünden elektronik devre arıza tespitine, evdeki DIY projelerinden profesyonel endüstriyel uygulamalara kadar birçok alanda kullanılabilen UNI-T UT89XD, çok yönlülüğü ve güvenilirliği ile öne çıkar. Geniş fonksiyon yelpazesi, yüksek hassasiyeti ve kullanım kolaylığı ile hem amatörler hem de profesyoneller için ideal bir multimetredir.

Teknik Özellikler

UNI-T UT89XD Çok Fonksiyonlu Dijital Multimetre'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: UT89XD.
• Marka: UNI-T,
• Ekran: 6000 sayım LCD, arka ışıklı
• True RMS Ölçüm: Var (AC Voltaj ve Akım)
• DC Voltaj Ölçüm Aralıkları: 600mV/6V/60V/600V/1000V
• DC Voltaj Doğruluğu: ±(0.5% + 3 digit)
• AC Voltaj Ölçüm Aralıkları: 600mV/6V/60V/600V/750V
• AC Voltaj Doğruluğu: ±(0.8% + 5 digit)
• DC Akım Ölçüm Aralıkları: 60μA/600μA/6mA/60mA/600mA/10A
• DC Akım Doğruluğu: ±(0.8% + 3 digit)
• AC Akım Ölçüm Aralıkları: 60μA/600μA/6mA/60mA/600mA/10A
• AC Akım Doğruluğu: ±(1.0% + 5 digit)
• Direnç Ölçüm Aralıkları: 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ
• Direnç Doğruluğu: ±(0.8% + 3 digit)
• Kapasitans Ölçüm Aralıkları: 10nF/100nF/1μF/10μF/100μF/1mF/10mF/100mF
• Kapasitans Doğruluğu: ±(4.0% + 5 digit)
• Frekans Ölçüm Aralıkları: 10Hz - 10MHz
• Frekans Doğruluğu: ±(0.1% + 3 digit)
• Sıcaklık Ölçüm Aralığı: -40°C - 1000°C (-40°F - 1832°F)
• Sıcaklık Doğruluğu: ±(1.0% + 3°C)
• Diyot Testi: Var (Test akımı: ~1mA)
• Süreklilik Testi: Var (Sesli uyarı < 50Ω)
• Transistör Testi (hFE): Var (0-1000)
• NCV (Temassız Voltaj Tespiti): Var
• Çift Ekran: Var (Ana ve ikincil ölçüm)
• Otomatik/Manuel Aralık Seçimi: Var
• Veri Tutma (Data Hold): Var
• Maksimum/Minimum Değer Kaydı: Var
• Bağıl Ölçüm (REL): Var
• Arka Işık: Var
• Otomatik Kapanma: Var (~15 dakika)
• Düşük Pil Göstergesi: Var
• Güç Kaynağı: 9V pil (1 adet)
• Pil Ömrü: Yaklaşık 150 saat (arka ışık olmadan)
• Boyutlar: Yaklaşık 190mm × 90mm × 40mm
• Ağırlık: Yaklaşık 380g (pil dahil)
• Güvenlik Standardı: CAT III 600V
• Çalışma Ortamı: 0°C - 40°C, <80% RH
• Depolama Ortamı: -10°C - 60°C, <70% RH
• Ölçüm Hızı: ~3 ölçüm/saniye
• Sigorta Koruması:
  • mA Girişi: 600mA/250V hızlı sigorta
  • A Girişi: 10A/250V hızlı sigorta
• Giriş Empedansı: >10MΩ (DC/AC V)
• AC Frekans Bant Genişliği: 45Hz - 1kHz
• Sertifikalar: CE, RoHS

Kullanım Alanları

UNI-T UT89XD Çok Fonksiyonlu Dijital Multimetre'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Elektrik ve Elektronik Bakım

• Elektrik tesisatı kontrolü
• Devre arıza tespiti
• Komponent testi
• Güç kaynağı kontrolü
• Elektrikli cihaz tamiri

Endüstriyel Uygulamalar

• Motor ve sürücü testleri
• Kontrol panelleri bakımı
• Otomasyon sistemleri
• Elektrik panoları kontrolleri
• PLC ve sensör testleri

Otomotiv Elektroniği

• Akü ve şarj sistemi kontrolü
• Araç elektrik sistemi arıza tespiti
• Sensör ve aktüatör testleri
• ECU ve kontrol sistemi kontrolleri
• Aydınlatma ve aksesuar testleri

Hobi ve DIY Projeleri

• Elektronik devre tasarımı
• Arduino/Raspberry Pi projeleri
• Hobi elektronik devreleri
• DIY tamir işleri
• Ev otomasyonu projeleri

Eğitim ve Laboratuvar

• Elektronik laboratuvarları
• Teknik eğitim kurumları
• Öğrenci projeleri
• Deney düzenekleri
• Araştırma ve geliştirme

Telekom ve BT

• Ağ ekipmanlarının kontrolü
• Kablo ve bağlantı testleri
• Güç kaynağı arızaları
• UPS sistemleri
• Sunucu ve veri merkezi bakımı

Avantajlar ve Özellikler

UNI-T UT89XD Çok Fonksiyonlu Dijital Multimetre'nin sağladığı avantajlar ve özellikler.

• Çok Fonksiyonlu Yapı: Tek cihazda çok sayıda ölçüm imkanı
• True RMS Ölçüm: Düzensiz dalga formlarında doğru AC ölçümleri
• Yüksek Çözünürlük: 6000 sayım ekran ile hassas okumalar
• Çift Ekran: İki farklı parametreyi aynı anda görebilme
• NCV Özelliği: Temassız voltaj tespiti ile güvenli çalışma
• Transistör Testi: Yarı iletken komponent parametrelerini ölçme
• Otomatik ve Manuel Aralık: Farklı ölçüm senaryolarına uyum
• Geniş Ölçüm Aralıkları: Çok düşük ve yüksek değerleri ölçebilme
• Arka Işıklı Ekran: Karanlık ortamlarda kolay okuma
• Koruyucu Kılıf: Darbe ve düşmelere karşı dayanıklılık
• Veri Tutma ve MAX/MIN: Önemli ölçüm değerlerini kaydetme
• Bağıl Ölçüm (REL): Referans değere göre fark ölçümü
• CAT III 600V Güvenlik: Endüstriyel ortamlarda güvenli kullanım
• Uzun Pil Ömrü: Yaklaşık 150 saat kesintisiz kullanım
• Ergonomik Tasarım: Rahat kavrama ve kolay kullanım

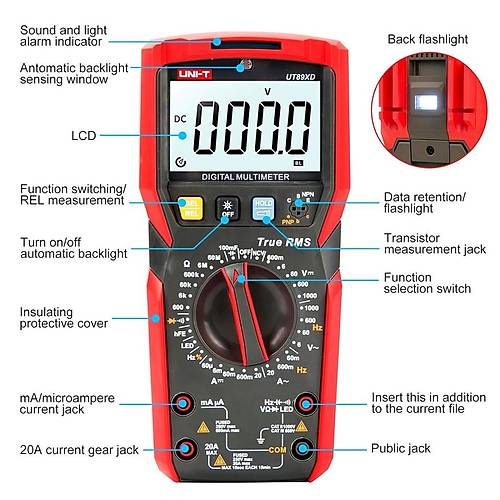

Kullanım Rehberi

UNI-T UT89XD Çok Fonksiyonlu Dijital Multimetre'nin doğru ve güvenli kullanımı için rehber.

Temel Ölçüm Adımları:

• DC/AC Voltaj Ölçümü:
  • Fonksiyon seçme düğmesini V konumuna getirin
  • DC veya AC seçimi için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline bağlayın
  • Kırmızı test kablosunu VΩHz terminaline bağlayın
  • Test uçlarını ölçüm yapılacak noktaya temas ettirin
  • Ekrandaki değeri okuyun
• DC/AC Akım Ölçümü:
  • Fonksiyon seçme düğmesini μA, mA veya A konumuna getirin
  • DC veya AC seçimi için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline bağlayın
  • 600mA'e kadar ölçümler için kırmızı test kablosunu mA terminaline bağlayın
  • 10A'e kadar ölçümler için kırmızı test kablosunu 10A terminaline bağlayın
  • Devreyi kesin ve test kablolarını seri olarak bağlayın
  • Ekrandaki değeri okuyun
• Direnç, Süreklilik ve Diyot Testi:
  • Fonksiyon seçme düğmesini Ω konumuna getirin
  • Direnç, süreklilik veya diyot modları arasında geçiş için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline, kırmızı test kablosunu VΩHz terminaline bağlayın
  • Test uçlarını ölçüm yapılacak komponente temas ettirin
  • Ekrandaki değeri okuyun veya sesli uyarıyı dinleyin (süreklilik için)
• Kapasitans Ölçümü:
  • Fonksiyon seçme düğmesini CAP konumuna getirin
  • Siyah test kablosunu COM terminaline, kırmızı test kablosunu VΩHz terminaline bağlayın
  • Ölçümden önce kondansatörün deşarj olduğundan emin olun
  • Test uçlarını kondansatörün bacaklarına temas ettirin
  • Ekrandaki değeri okuyun
• Frekans ve Duty Cycle Ölçümü:
  • Fonksiyon seçme düğmesini Hz% konumuna getirin
  • Frekans ve duty cycle arasında geçiş için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline, kırmızı test kablosunu VΩHz terminaline bağlayın
  • Test uçlarını ölçüm yapılacak sinyale bağlayın
  • Ekrandaki değeri okuyun
• Sıcaklık Ölçümü:
  • Fonksiyon seçme düğmesini TEMP konumuna getirin
  • °C ve °F arasında geçiş için SELECT düğmesine basın
  • K-tipi termokuplun siyah ucunu COM terminaline, kırmızı ucunu VΩHz terminaline bağlayın
  • Termokuplun ucunu ölçüm yapılacak yüzeye temas ettirin
  • Ekrandaki değeri okuyun
• Transistör Testi (hFE):
  • Fonksiyon seçme düğmesini hFE konumuna getirin
  • Transistörün tipini belirleyin (NPN veya PNP)
  • Transistörün bacaklarını (E, B, C) cihazın ön panelindeki uygun sokete yerleştirin
  • Ekrandaki hFE değerini okuyun
• NCV (Temassız Voltaj Tespiti):
  • Fonksiyon seçme düğmesini NCV konumuna getirin
  • Multimetrenin üst kısmını test edilecek kablo veya prize yaklaştırın
  • Voltaj tespit edildiğinde sesli ve görsel uyarı verilecektir

Özel Fonksiyonlar:

• HOLD Düğmesi: Ekrandaki değeri dondurmak için kullanılır
• RANGE Düğmesi: Manuel aralık seçimi için kullanılır
• MAX/MIN Düğmesi: Maksimum ve minimum değerleri kaydetmek için kullanılır
• REL Düğmesi: Bağıl ölçüm modunu aktifleştirmek için kullanılır
• SELECT Düğmesi: Aynı ölçüm konumundaki farklı fonksiyonlar arasında geçiş yapar
• LIGHT Düğmesi: Arka ışığı açmak/kapatmak için kullanılır

Güvenlik Önlemleri:

• Ölçüm yapmadan önce test kablolarını hasar açısından kontrol edin
• Ölçüm fonksiyonunu veya aralığını değiştirmeden önce test uçlarını devreden ayırın
• 30V AC RMS, 42V AC tepe veya 60V DC üzerindeki gerilimlerle çalışırken dikkatli olun
• 10A aralığında ölçüm süresini 10 saniyeden fazla tutmayın, ölçümler arasında soğuma süresi verin
• Akım ölçerken test uçlarını asla voltaj kaynağına paralel bağlamayın
• Pil veya sigorta değiştirmeden önce test kablolarını çıkarın ve cihazı kapatın
• Belirtilen maksimum limitleri (1000V DC, 750V AC, 10A) aşmayın
• Kapasitans ölçümü öncesi kondansatörlerin tamamen deşarj olduğundan emin olun

Sorun Giderme ve Bakım

UNI-T UT89XD Çok Fonksiyonlu Dijital Multimetre'nin bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Cihaz Açılmıyor:
  • Pil seviyesini kontrol edin
  • Pilin doğru yerleştirildiğinden emin olun
  • Pil temas noktalarını temizleyin
  • Pili yenisiyle değiştirin
• Kararsız Ölçümler:
  • Test kablolarının tam olarak takıldığını kontrol edin
  • Elektromanyetik girişim kaynaklarını uzaklaştırın
  • REL fonksiyonunu kullanarak çevresel etkileri sıfırlayın
  • Ölçüm aralığını manuel olarak seçmeyi deneyin
• "OL" Göstergesi:
  • Ölçülen değer seçilen aralığın üzerinde olabilir
  • Direnç ölçümünde açık devre olup olmadığını kontrol edin
  • Bağlantılarda kopukluk olup olmadığını kontrol edin
• Akım Ölçümü Yapılamıyor:
  • Sigortaların sağlam olduğunu kontrol edin
  • Test kablolarının doğru terminallere bağlandığından emin olun
  • Devrede akım olup olmadığını farklı bir yöntemle doğrulayın
• NCV Fonksiyonu Çalışmıyor:
  • Pil seviyesinin yeterli olduğunu kontrol edin
  • Cihazın doğru konumlandırıldığını kontrol edin
  • Ekranlı kabloların tespiti zor olabilir
• Transistör Testi Çalışmıyor:
  • Transistörün doğru sokete yerleştirildiğini kontrol edin
  • Transistörün sağlam olduğunu doğrulayın
  • Soket temas noktalarını temizleyin

Bakım Önerileri

• Genel Bakım:
  • Cihazı temiz ve kuru tutun
  • Kullanmadığınızda kapalı tutun
  • Aşırı sıcaklık ve nemden koruyun
  • Düşme ve darbelere karşı dikkatli olun
• Temizlik:
  • Yumuşak, hafif nemli bir bezle dış yüzeyi silin
  • Terminalleri kuru bir fırça veya basınçlı hava ile temizleyin
  • Kimyasal çözücüler veya aşındırıcı temizleyiciler kullanmayın
  • Ekranı temizlerken çizilmemesine dikkat edin
• Pil Değişimi:
  • Düşük pil göstergesi belirdiğinde pili değiştirin
  • Cihazı kapatın ve test kablolarını çıkarın
  • Arka kapaktaki vidaları sökün ve pil kapağını açın
  • Eski pili çıkarın ve yeni 9V pili doğru polaritede takın
  • Kapağı kapatın ve vidaları sıkın
• Sigorta Değişimi:
  • Cihazı kapatın ve test kablolarını çıkarın
  • Arka kapaktaki vidaları sökün ve kasayı açın
  • mA girişi için 600mA/250V, A girişi için 10A/250V hızlı sigorta kullanın
  • Arızalı sigortayı aynı değerde yenisiyle değiştirin
  • Kasayı kapatın ve vidaları sıkın
• Kalibrasyon:
  • Yılda bir kez profesyonel kalibrasyon önerilir
  • Hassas ölçümler için belirli aralıklarla kalibrasyon kontrolü yapın
  • Kısa süreli sapmalarda REL fonksiyonunu kullanarak sıfırlama yapabilirsiniz
• Saklama:
  • Serin ve kuru bir ortamda saklayın
  • Uzun süre kullanmayacaksanız pili çıkarın
  • Koruyucu kılıfında muhafaza edin
  • Doğrudan güneş ışığından koruyun

Paket İçeriği

• UNI-T UT89XD Çok Fonksiyonlu Dijital Multimetre
