UNI-T UT725 Çok İşlevli Proses Kalibratörü

UNI-T UT725 Çok İşlevli Proses Kalibratörü

UNI-T UT725, endüstriyel proses kontrol sistemlerinde kullanılan çeşitli sinyallerin ölçümü ve simülasyonu için tasarlanmış profesyonel bir kalibratördür. Voltaj, akım, sıcaklık, frekans, direnç ve basınç sinyallerini tek bir cihazda kalibre edebilme yeteneği ile bakım ve doğrulama işlemlerini kolaylaştırır.

Çift yönlü 4-20mA döngü testleri, termoçift ve RTD simülasyonu ile termometre kalibrasyonu gibi özelliklere sahip olan UT725, büyük LCD ekranı ve kullanıcı dostu arayüzü ile verimli çalışma imkanı sunar. Ölçüm ve test aletleri arasında çok yönlülüğü ile öne çıkar.

Kendinden güvenli yapısı, kalibrasyon sertifikası ve yüksek hassasiyeti ile endüstriyel ortamlarda güvenilir ölçümler sağlayan bu proses kalibratörü, otomatik adım ve rampa fonksiyonları ile verimli test süreçleri sunar. UNI-T'nin diğer ölçü aletleri gibi sağlam tasarımı ve taşınabilir yapısı ile sahada kullanım için idealdir.

Teknik Özellikler

UNI-T UT725 Çok İşlevli Proses Kalibratörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: UNI-T
• Model: UT725
• DC Voltaj Ölçümü:
  • Aralık: 0.000mV ~ 30.000V
  • Hassasiyet: ±(0.02% + 2 basamak)
• DC Voltaj Çıkışı:
  • Aralık: 0.000mV ~ 15.000V
  • Hassasiyet: ±(0.02% + 2 basamak)
• DC Akım Ölçümü:
  • Aralık: 0.000mA ~ 30.000mA
  • Hassasiyet: ±(0.02% + 2 basamak)
• DC Akım Çıkışı:
  • Aralık: 0.000mA ~ 24.000mA
  • Hassasiyet: ±(0.02% + 2 basamak)
• Direnç Ölçümü:
  • Aralık: 0.0Ω ~ 3200.0Ω
  • Hassasiyet: ±(0.02% + 2 basamak)
• Direnç Simülasyonu:
  • Aralık: 0.0Ω ~ 3200.0Ω
  • Hassasiyet: ±(0.02% + 2 basamak)
• Frekans Ölçümü:
  • Aralık: 0.00Hz ~ 50.000kHz
  • Hassasiyet: ±(0.02% + 2 basamak)
• Frekans Çıkışı:
  • Aralık: 0.00Hz ~ 50.000kHz
  • Hassasiyet: ±(0.02% + 2 basamak)
• Termoçift Simülasyonu:
  • Tipler: K, E, J, T, R, S, B, N
  • Hassasiyet: Tipe bağlı olarak değişir (genellikle ±0.3°C ~ ±2.0°C)
• RTD Simülasyonu:
  • Tipler: Pt100, Pt1000, Cu50, Cu100
  • Hassasiyet: ±(0.05% + 0.1°C)
• Loop Power: 24V ± 1V, 50mA maks.
• Rampa & Adım Fonksiyonları: Manuel, otomatik, 25% adım, özel adım

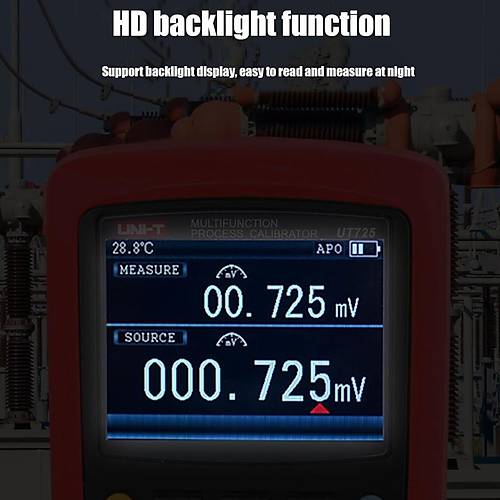

• Ekran: Çift göstergeli LCD, arka aydınlatmalı
• Arayüz: USB (veri aktarımı ve şarj için)
• Güç Kaynağı: 3.7V Li-ion şarj edilebilir batarya, 3300mAh
• Batarya Ömrü: Yaklaşık 15 saat sürekli kullanım
• Çalışma Sıcaklığı: 0°C ~ 50°C (32°F ~ 122°F)
• Depolama Sıcaklığı: -20°C ~ 60°C (-4°F ~ 140°F)
• Çalışma Nemi: ≤80% RH (yoğuşmasız)
• Boyutlar: 192 × 92 × 52mm
• Ağırlık: Yaklaşık 510g (pil dahil)
• Güvenlik Standartları: IEC 61010-1 CAT II 600V
• Darbe Dayanımı: 1 metre yükseklikten düşmeye dayanıklı
• Koruma Derecesi: IP54 (toz ve su sıçramalarına karşı korumalı)
• İşlev Sayısı: 16 fonksiyon, 28 aralık
• Data Logging: 15.000 kayıt saklama kapasitesi
• Kalibrasyon Sertifikası: Var

Kullanım Alanları

UNI-T UT725 Çok İşlevli Proses Kalibratörü'nün kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Proses Kontrol

• Basınç, sıcaklık ve akış transmitterlerinin kalibrasyonu
• Kontrol valfleri ve aktuatörlerin testi
• PLC ve DCS sistemlerinin I/O kalibrasyonu
• 4-20mA döngü testi ve doğrulaması
• Kontrol sistemlerinin devreye alma testleri

Sıcaklık Ölçüm Sistemleri

• Termoçift ve RTD sensörlerin kalibrasyonu
• Sıcaklık kontrol cihazlarının doğrulanması
• Sıcaklık transmitterlerin saha testi
• Çoklu kanal sıcaklık sistemlerinin kontrolü
• Termostatlarda set noktası doğrulama

Petrol ve Doğalgaz Endüstrisi

• Tank seviye transmitterleri kalibrasyonu
• Basınç ve diferansiyel basınç transmitterleri testi
• Akış ölçüm sistemlerinin doğrulanması
• SCADA sistemleri giriş sinyallerinin kontrolü
• Ex-proof ekipmanların güvenli kalibrasyonu

Enerji Santralleri

• Buhar kazanı kontrol sistemleri testi
• Türbin hız kontrolörlerinin kalibrasyonu
• Enerji üretim ekipmanlarının koruma sistemleri testi
• İzleme sistemlerinin doğrulanması
• Güç dağıtım kontrol sistemleri kalibrasyonu

Su ve Atık Su Tesisleri

• Seviye ölçüm sistemlerinin kalibrasyonu
• pH ve iletkenlik transmitterlerinin testi
• Akış metre ve pompa kontrollerinin doğrulanması
• Kimyasal dozajlama sistemlerinin kalibrasyonu
• Su arıtma kontrol sistemlerinin testi

Avantajlar ve Özellikler

UNI-T UT725 Çok İşlevli Proses Kalibratörü'nün sağladığı avantajlar ve öne çıkan özellikleri.

• Çok Fonksiyonlu Tasarım: Tek cihazda birçok kalibrasyon özelliği
• Yüksek Hassasiyet: %0.02 baz hassasiyet ile doğru ölçümler
• Çift Ekran: Ölçüm ve kaynak değerlerini aynı anda gösterme
• Otomatik Adım ve Rampa: Verimli kalibrasyon süreçleri
• Çoklu Termoçift Desteği: 8 farklı termoçift tipini simüle edebilme
• RTD Simulasyonu: Pt100, Pt1000, Cu50, Cu100 standartları desteği
• 24V Loop Power: Transmitterler için dahili güç kaynağı
• Veri Kayıt: 15.000 ölçüm saklama kapasitesi
• Sağlam Yapı: IP54 koruma ile zorlu koşullarda kullanım
• Uzun Pil Ömrü: 15 saate kadar kesintisiz kullanım

Kullanım Kılavuzu

UNI-T UT725 Çok İşlevli Proses Kalibratörü'nün doğru ve verimli kullanımı için adımlar.

Temel Kullanım:

• Cihazı açmak için "POWER" düğmesine basın
• "FUNCTION" düğmesi ile istenilen fonksiyonu seçin (V, mA, Ω, Hz, TC, RTD)
• Kaynak (SOURCE) veya ölçüm (MEASURE) modunu seçmek için "S/M" düğmesine basın
• İstenen aralığı ayarlamak için "RANGE" düğmesini kullanın
• Bağlantı şemasını izleyerek test edilecek cihazı bağlayın
• Değeri ayarlamak için ok tuşlarını veya sayısal tuşları kullanın
• Değeri onaylamak için "ENTER" düğmesine basın
• Cihazı kapatmak için "POWER" düğmesini 2 saniye basılı tutun

4-20mA Döngü Testi:

• "FUNCTION" düğmesi ile mA fonksiyonunu seçin
• "S/M" düğmesi ile MEASURE modunu seçin
• Döngü gücünü aktif etmek için "LOOP" düğmesine basın (24V döngü gücü sağlanacaktır)
• Transmitteri cihaza bağlayın (+ ucu COM, - ucu mA'ya)
• Ekranda döngü akımını okuyun
• İhtiyaç halinde %25 adım testi için "25%" düğmesine basın

Sıcaklık Simülasyonu:

• "FUNCTION" düğmesi ile TC (termoçift) veya RTD fonksiyonunu seçin
• "S/M" düğmesi ile SOURCE modunu seçin
• Termoçift tipini seçmek için "TYPE" düğmesine basın (K, J, T, E, R, S, B, N)
• RTD tipini seçmek için "TYPE" düğmesine basın (Pt100, Pt1000, Cu50, Cu100)
• Sıcaklık değerini ayarlamak için ok tuşlarını kullanın
• Derece birimini (°C/°F) değiştirmek için "UNIT" düğmesine basın
• Simülasyon için kalibratörü sıcaklık ölçüm cihazına bağlayın

Otomatik Rampa ve Adım Fonksiyonları:

• İstenen fonksiyon ve aralığı seçin (mA, V, Hz, vb.)
• "S/M" düğmesi ile SOURCE modunu seçin
• Otomatik adım modunu etkinleştirmek için "AUTO" düğmesine basın
• Adım sayısını (2-11) ve bekleme süresini (5-60 saniye) ayarlayın
• "START" seçeneğini seçin ve "ENTER" düğmesine basarak başlatın
• Rampa modunu etkinleştirmek için "RAMP" düğmesine basın
• Rampa süresini ve tür (yukarı/aşağı/yukarı-aşağı) ayarlarını yapın
• "START" seçeneğini seçin ve "ENTER" düğmesine basarak başlatın

Veri Kaydetme ve İnceleme:

• Veri kaydetmeyi başlatmak için "STORE" düğmesine basın
• Kayıt aralığını (manuel veya otomatik) ve kayıt süresini ayarlayın
• Kayıtları incelemek için "RECALL" düğmesine basın
• Ok tuşlarıyla kayıtlar arasında gezinin
• USB arayüzü ile verileri bilgisayara aktarabilirsiniz

Sorun Giderme ve İpuçları

UNI-T UT725 Çok İşlevli Proses Kalibratörü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Ölçüm Değerleri Kararsız: Bağlantıları kontrol edin, parazit kaynaklarından uzaklaştırın
• Akım Çıkışı Vermiyor: Döngünün direnç sınırlarını ve bağlantıları kontrol edin
• Termoçift Simülasyonunda Hatalar: Doğru termoçift tipi ve polarite seçildiğinden emin olun
• Pil Çabuk Bitiyor: Ekran parlaklığını azaltın ve kullanılmadığında cihazı kapatın
• USB Bağlantı Sorunları: Sürücüleri güncelleyin ve farklı bir USB kablosu deneyin

Doğru Kalibrasyon İçin İpuçları

• Hassas ölçümler için cihazın ısınmasını bekleyin (15-30 dakika)
• Akım döngüsü testinde maksimum yük direncine dikkat edin (24V/24mA için maks. 1000 ohm)
• RTD simülasyonunda 2, 3 veya 4 telli bağlantı konfigürasyonuna uygun şekilde bağlayın
• Termoçift simülasyonunda doğru kompanzasyon kablosu kullanın
• Zorlu saha koşullarında koruyucu kılıf kullanın ve ekranı güneş ışığından koruyun

Bakım ve Koruma

• Cihazı nemli, yumuşak bir bezle temizleyin, aşındırıcı veya çözücü kullanmayın
• Giriş terminallerini temiz tutun, oksitlenmeyi önlemek için düzenli olarak silin
• Bataryayı tam deşarj etmekten kaçının, düzenli olarak şarj edin
• Uzun süre kullanılmadığında 6 ayda bir bataryayı şarj edin
• Cihazı aşırı sıcaklık ve nemden koruyun, taşıma çantasında saklayın

Paket İçeriği

• UNI-T UT725 Çok İşlevli Proses Kalibratörü
