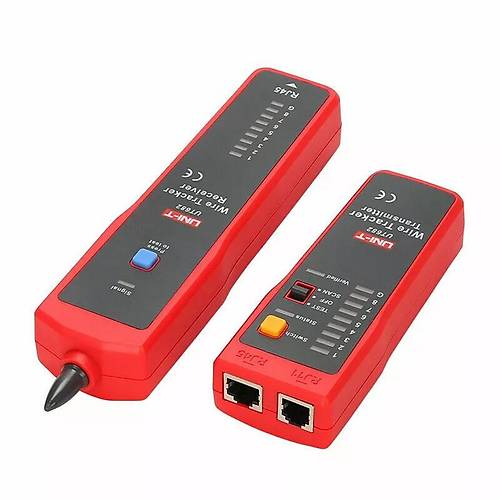

UNI-T UT682 Kablo Bulucu Ve Test Cihazı

UNI-T UT682 Kablo Bulucu ve Test Cihazı

UNI-T UT682 Kablo Bulucu ve Test Cihazı, kablo tesisatlarında arıza tespiti ve hat takibi için tasarlanmış profesyonel bir test ekipmanıdır. Verici ve alıcı üniteleri ile birlikte gelen bu kompakt cihaz, karmaşık kablo sistemlerinde doğru kabloyu bulmayı ve sorunları hızlıca tespit etmeyi sağlar.

UTP, STP, telefon ve koaksiyel kablolarda kullanılabilen UT682, açık devre, kısa devre ve çapraz bağlantı gibi yaygın kablo sorunlarını belirleyebilir. diğer ölçü aletleri kategorisindeki bu pratik cihaz, LED göstergeleri ile test sonuçlarını anlaşılır şekilde sunar ve sesli uyarı sistemi ile kablo takibini kolaylaştırır.

Ağ teknisyenleri, elektrik tesisatçıları ve BT profesyonelleri için vazgeçilmez bir yardımcı olan UT682, duvar ve tavan içindeki kabloları takip etme yeteneği ile zaman kazandırır. ölçüm ve test aletleri arasında yer alan bu güvenilir cihaz, dayanıklı yapısı ve kolay kullanımı ile öne çıkar.

Teknik Özellikler

UNI-T UT682 Kablo Bulucu ve Test Cihazı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: UNI-T
• Model: UT682
• Ürün Tipi: Kablo Bulucu ve Test Cihazı
• Desteklenen Kablo Tipleri: UTP, STP, Telefon Kablosu, Koaksiyel Kablo
• Maksimum Kablo Uzunluğu: 300 metre
• Kablo Hatası Tespit Mesafesi: 100 metreye kadar
• Test Fonksiyonları: Hat takibi, kablo eşleştirme, açık devre, kısa devre, çapraz bağlantı tespiti
• Sinyal Çıkış Frekansı: 500.00 Hz
• Sinyal Modu: Sürekli sinyal
• Güç Kaynağı (Verici): 9V DC pil (6F22)
• Güç Kaynağı (Alıcı): 9V DC pil (6F22)
• Pil Ömrü: Yaklaşık 50 saat (normal kullanımda)
• Otomatik Kapanma: 15.00 dakika
• Düşük Pil Göstergesi: Var
• Konektörler: RJ11, RJ45, F tipi konektör
• Ekran: LED göstergeler
• Ses Çıkışı: Entegre hoparlör ile sesli uyarı
• İz Sürme Hassasiyeti: Ayarlanabilir
• Çalışma Sıcaklığı: 0°C - 40°C
• Depolama Sıcaklığı: -20°C - 60°C
• Boyutlar (Verici): 120 × 55 × 26mm
• Boyutlar (Alıcı): 220 × 45 × 28mm
• Ağırlık (Verici): Yaklaşık 110g (pil dahil)
• Ağırlık (Alıcı): Yaklaşık 95g (pil dahil)
• Koruma Derecesi: IP20
• Sertifikalar: CE, RoHS

Kullanım Alanları

UNI-T UT682 Kablo Bulucu ve Test Cihazı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Ağ Altyapısı

• Ağ kablolarının duvar ve tavan içindeki rotalarının belirlenmesi
• Patch panel ve switch bağlantılarının doğrulanması
• UTP/STP kablo arızalarının tespiti
• Karışık kablo demetlerinde belirli bir kablonun tanımlanması
• Ağ kabinlerinde port-kablo eşleştirmelerinin yapılması

Telekomünikasyon

• Telefon hatlarının takibi ve tanımlanması
• PABX sistemlerinde port bağlantılarının doğrulanması
• Telefon dağıtım panellerinde hat tanımlama
• Telefon kablolarında kısa devre ve açık devre tespiti
• Telefon sistemlerinde çapraz bağlantıların kontrolü

Güvenlik Sistemleri

• CCTV kamera kablolarının takibi
• Koaksiyel kablolarda arıza tespiti
• Güvenlik sistemi altyapısında kablo haritalandırma
• Alarm sistem kablolarının test edilmesi
• Erişim kontrol sistemlerinin kablo kontrolü

Bina ve İnşaat

• Duvar içindeki kabloların konumlarının tespiti
• Tadilat öncesi mevcut kabloların haritalandırılması
• Bina yönetim sistemleri kablolarının test edilmesi
• Alçıpan duvarlar arkasındaki kabloların bulunması
• Tavan arası kablo tesisatının takibi

Endüstriyel Uygulamalar

• Kontrol sistemleri kablolarının takibi
• PLC bağlantılarının doğrulanması
• Fabrika otomasyon kablolamasının test edilmesi
• Sensör ve aktüatör kablolarının tanımlanması
• Panel içi kablo hatalarının tespiti

Avantajlar ve Özellikler

UNI-T UT682 Kablo Bulucu ve Test Cihazı'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Çok Yönlü Kullanım: UTP, STP, telefon ve koaksiyel kablo desteği
• Geniş Mesafe Kapsamı: 300 metreye kadar kablo takibi
• Kapsamlı Test Fonksiyonları: Kablo hatalarını doğru tespit etme
• Kullanıcı Dostu: LED göstergeler ile kolay sonuç okuma
• Sesli Uyarı Sistemi: Kablo takibinde sesli yönlendirme
• Kompakt Boyut: Ergonomik ve taşınabilir tasarım
• Pil Tasarrufu: Otomatik kapanma özelliği
• Ayarlanabilir Hassasiyet: Farklı ortamlara uyum sağlama
• Dayanıklı Yapı: Saha kullanımı için sağlam gövde
• Uzun Pil Ömrü: Kesintisiz çalışma süresi

Kullanım Kılavuzu

UNI-T UT682 Kablo Bulucu ve Test Cihazı'nın doğru ve verimli kullanımı için adımlar.

Kablo Takibi:

• Verici ünitesini test edilecek kabloya uygun konektör ile bağlayın
• Verici ünitesini açık konuma getirin
• Alıcı ünitesini açın ve hassasiyet seviyesini ayarlayın
• Alıcının ucunu şüpheli kablolara veya duvar boyunca yaklaştırın
• En güçlü sinyal alınan nokta, aranan kablonun konumunu gösterir
• Ses seviyesi arttıkça doğru kabloya yaklaştığınızı anlayabilirsiniz

Kablo Testi:

• Kablonun bir ucunu vericinin ilgili portuna bağlayın
• Diğer ucunu verici üzerindeki LOOPBACK portuna bağlayın
• Verici ünitesini test moduna getirin
• LED göstergeleri izleyerek kablo bağlantı durumunu kontrol edin
• Tüm LED'lerin sırayla yanması doğru bağlantıyı gösterir
• Yanmayan LED'ler açık devre, sürekli yanan LED'ler kısa devre göstergesidir

RJ45 Kablo Testi:

• Kablonun bir ucunu vericinin RJ45 portuna bağlayın
• Diğer ucunu uzak konumdaki alıcı ünitesine bağlayın
• Verici ünitesini test moduna getirin
• LED göstergelerdeki pin sırasını kontrol edin
• 1-2-3-4-5-6-7-8 sıralaması doğru bağlantıyı gösterir
• Farklı sıralamalar çapraz bağlantıyı gösterir

Sorun Giderme ve İpuçları

UNI-T UT682 Kablo Bulucu ve Test Cihazı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Zayıf Sinyal: Pilleri kontrol edin veya değiştirin
• Yanlış Okumalar: Cihazı güçlü elektromanyetik alanlardan uzak tutun
• Sinyal Algılanamıyor: Bağlantıları kontrol edin ve kablo uzunluğunun 300m'den az olduğunu doğrulayın
• Cihaz Çalışmıyor: Pil polaritesini ve temasını kontrol edin
• Yanıltıcı Sonuçlar: Test ortamındaki diğer kabloları izole edin

Verimli Kullanım İpuçları

• Kablo takibi sırasında metal nesnelerden uzak durun
• Karışık kablo demetlerinde hedef kabloyu mümkün olduğunca ayırın
• Uzun kabloları test ederken, her 100 metrede bir sinyal gücünü kontrol edin
• Çalışan elektronik cihazların yakınında düşük hassasiyet ayarı kullanın
• Test sonuçlarını not etmek için kablo etiketleme sistemi kullanın

Kablo Testi İpuçları

• Cat5e/Cat6 kablolarda tüm 8 hattın doğru bağlandığından emin olun
• Koaksiyel kablo testi için uygun F-tipi adaptörü kullandığınızdan emin olun
• Kablo uzunluğu 10 metreden kısaysa test sonuçları daha net olacaktır
• Açık devre ve kısa devre sonuçlarını birden fazla test ederek doğrulayın
• Kablo montaj standartlarını (T-568A veya T-568B) referans olarak kullanın

Paket İçeriği

• UNI-T UT682 Kablo Bulucu ve Test Cihazı
