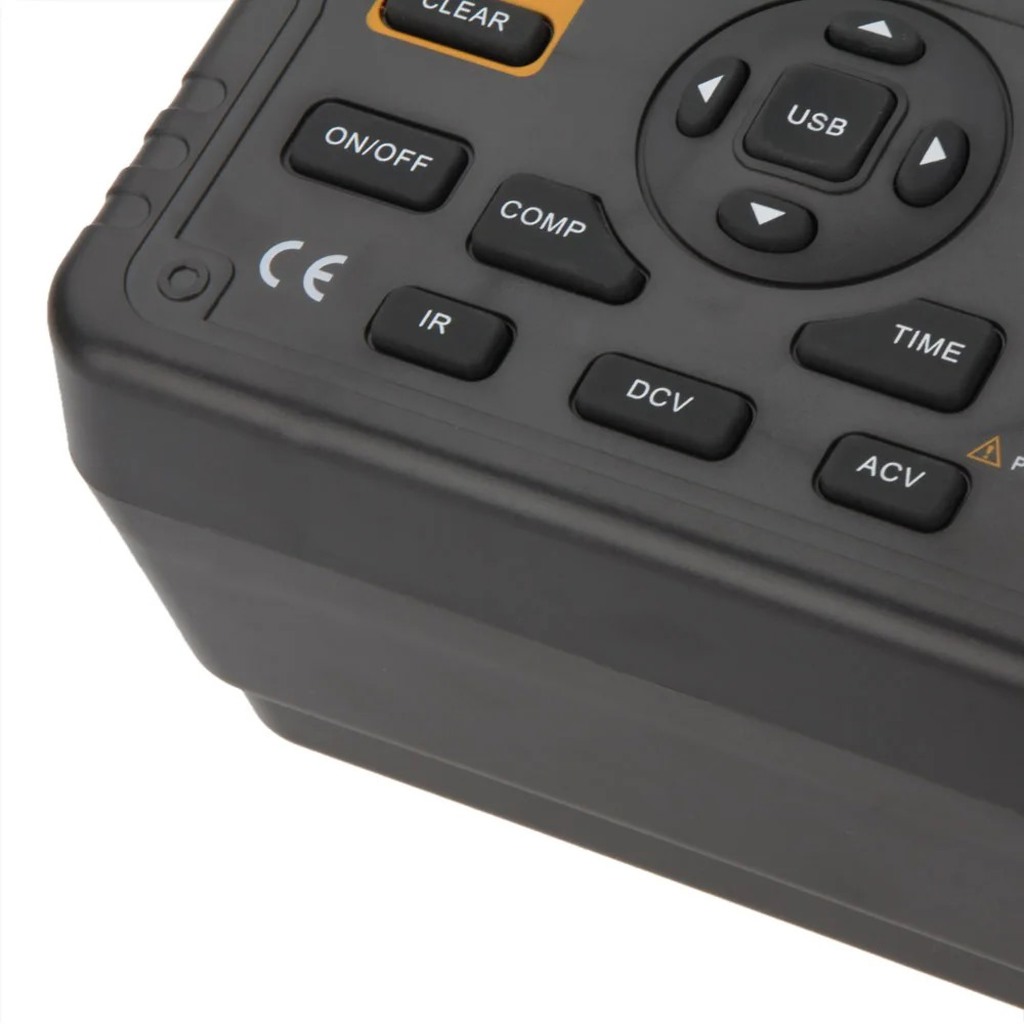

UNI-T UT513A İzolasyon Direnci Test Cihazı

UNI-T UT513A İzolasyon Direnci Test Cihazı

UNI-T UT513A İzolasyon Direnci Test Cihazı, elektriksel izolasyon kalitesini değerlendirmek için tasarlanmış profesyonel bir ölçüm cihazıdır. 5000V test voltajı sağlayabilen bu güçlü cihaz, yüksek gerilim ekipmanlarının, kabloların ve elektrik tesisatlarının izolasyon direncini 1TΩ'a kadar ölçebilir.

Geniş arka aydınlatmalı LCD ekranı, dayanıklı yapısı ve çeşitli otomatik test fonksiyonlarıyla kullanıcı dostu bir deneyim sunar. ölçüm ve test aletleri arasında endüstriyel ve elektrik tesisatları için vazgeçilmez bir test ekipmanı olan UT513A, PI (Polarizasyon İndeksi) ve DAR (Dielektrik Emilim Oranı) hesaplamaları ile kapsamlı izolasyon değerlendirmesi yapabilir.

CAT III 600V güvenlik standardını karşılayan ve çift izolasyonlu tasarıma sahip olan bu cihaz, diğer ölçü aletleri kategorisinde profesyonel elektrikçiler, bakım teknisyenleri ve mühendisler için güvenilir bir çözüm sunar. Dahili hafıza, USB bağlantısı ve yazılım desteği sayesinde test sonuçlarını kolayca belgelendirebilirsiniz.

Teknik Özellikler

UNI-T UT513A İzolasyon Direnci Test Cihazı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: UNI-T
• Model: UT513A
• İzolasyon Test Voltajları: 500V, 1000V, 2500V, 5000V (seçilebilir)
• İzolasyon Direnci Ölçüm Aralığı: 0.01MΩ ~ 1TΩ
• İzolasyon Direnci Doğruluğu:
  • 0.01MΩ ~ 10GΩ: ±(3% + 5 basamak)
  • 10GΩ ~ 100GΩ: ±(5% + 5 basamak)
  • 100GΩ ~ 1TΩ: ±(10% + 5 basamak)
• Kısa Devre Test Akımı: >3.5mA
• AC/DC Voltaj Ölçüm Aralığı: 30V ~ 600V
• Voltaj Ölçüm Doğruluğu: ±(2% + 5 basamak)
• Test Fonksiyonları: İzolasyon direnci, AC/DC voltaj, PI, DAR, Polarite testi
• PI (Polarizasyon İndeksi): 10-dakika / 1-dakika okumaları oranı
• DAR (Dielektrik Emilim Oranı): 60-saniye / 30-saniye okumaları oranı
• Otomatik Deşarj: Var
• Deşarj Süresi: <2 saniye (C = 1μF veya daha az)
• Zamanlayıcı Aralığı: 1 ~ 30 dakika
• Veri Saklama: 18 grup ölçüm verisi
• Arka Işıklı Ekran: Var, büyük LCD
• Veri Tutma: Var
• Düşük Pil Göstergesi: Var
• Otomatik Kapanma: 15 dakika
• Güç Kaynağı: 8 x 1.5V AA pil veya şarj edilebilir batarya
• Batarya Ömrü: Yaklaşık 1000 ölçüm (5000V'da 10MΩ yükte)
• PC Arayüzü: USB
• Çalışma Sıcaklığı: -10°C ~ 50°C
• Depolama Sıcaklığı: -20°C ~ 60°C
• Çalışma Nemi: <85% RH
• Güvenlik Standartları: CAT III 600V, IEC 61010
• Yükseklik: <2000m
• Boyutlar (U×G×Y): 202 × 155 × 94mm
• Ağırlık: Yaklaşık 1kg (piller dahil)

Kullanım Alanları

UNI-T UT513A İzolasyon Direnci Test Cihazı'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektrik Tesisatları

• Yeni elektrik tesisatlarının izolasyon kontrolü
• Mevcut tesisatların periyodik bakım testleri
• Sorunlu devrelerin izolasyon arızalarının tespiti
• Kablo izolasyon kalitesinin doğrulanması
• Pano ve dağıtım sistemlerinin izolasyon testleri

Endüstriyel Motorlar ve Jeneratörler

• Elektrik motorlarının sargı izolasyon testleri
• Jeneratörlerin rutin bakım kontrolü
• Motor arızalarının önceden tespiti
• Sargı izolasyon bozulmasının izlenmesi
• Bakım öncesi ve sonrası performans karşılaştırmaları

Telekomünikasyon ve Veri Kabloları

• Yeraltı kablo hatlarının izolasyon kontrolü
• Nem hasarına uğramış kabloların testi
• Veri merkezlerindeki kablo altyapısının doğrulanması
• Fiber optik kabloların metal koruma kılıflarının kontrolü
• Telekomünikasyon hatlarının izolasyon kalitesi testi

Yüksek Gerilim Ekipmanları

• Transformatörlerin izolasyon direnci ölçümü
• Kesicilerin ve şalt ekipmanlarının testi
• Yüksek gerilim izolatörlerinin kontrolü
• Güç dağıtım ekipmanlarının izolasyon doğrulaması
• Trafo merkezlerinin periyodik izolasyon testleri

Yenilenebilir Enerji Sistemleri

• Güneş panellerinin ve inverter bağlantılarının testi
• Rüzgar türbini ekipmanlarının izolasyon kontrolü
• Enerji depolama sistemlerinin güvenlik kontrolleri
• PV sistem kablolarının izolasyon ömrü takibi
• Yenilenebilir enerji tesislerinin devreye alma testleri

Avantajlar ve Özellikler

UNI-T UT513A İzolasyon Direnci Test Cihazı'nın sağladığı avantajlar ve öne çıkan özellikleri.

• Yüksek Test Voltajı: 5000V'a kadar test kapasitesi
• Geniş Ölçüm Aralığı: 1TΩ'a kadar izolasyon direnci ölçümü
• PI ve DAR Analizi: İzolasyon kalitesinin kapsamlı değerlendirmesi
• Yüksek Güvenlik: CAT III 600V güvenlik standardı
• Veri Kaydetme: 18 ölçüm sonucunu saklama kapasitesi
• Otomatik Deşarj: Test sonrası güvenlik için hızlı deşarj özelliği
• Ayarlanabilir Zamanlayıcı: Uzun süreli test imkanı
• PC Bağlantısı: USB ile veri aktarımı ve raporlama
• Dayanıklı Yapı: Zorlu saha koşullarına uygun tasarım
• Arka Işıklı Ekran: Düşük ışık koşullarında kolay okuma

Kullanım Kılavuzu

UNI-T UT513A İzolasyon Direnci Test Cihazı'nın doğru ve verimli kullanımı için adımlar.

İzolasyon Direnci Testi:

• Test edilecek devrenin enerjisinin kesildiğinden emin olun
• Cihazı açın ve izolasyon direnci test modu (INSULATION) seçin
• Uygun test voltajını seçmek için "RANGE" tuşunu kullanın (500V, 1000V, 2500V veya 5000V)
• Test kablolarını cihaza ve test edilecek devreye bağlayın:
  • Kırmızı kabloyu LINE terminaline
  • Siyah kabloyu EARTH terminaline
  • Yeşil kabloyu (varsa) GUARD terminaline
• "TEST" düğmesine basın ve basılı tutun
• Test bitince, cihaz otomatik olarak deşarj işlemi gerçekleştirir
• Ölçüm sonucunu ekrandan okuyun ve gerekirse "SAVE" tuşu ile kaydedin

PI ve DAR Testi:

• İzolasyon direnci ölçme adımlarını takip edin
• "PI/DAR/TIME" düğmesine basarak PI veya DAR modunu seçin
• "TEST" düğmesine basın ve test tamamlanana kadar bekleyin
• PI için 10 dakika, DAR için 1 dakika süre gerekir
• Test sonunda cihaz otomatik olarak PI veya DAR değerini hesaplar ve gösterir

Voltaj Ölçümü:

• Cihazı voltaj ölçüm moduna (VOLTAGE) getirin
• Test kablolarını ölçülecek devreye bağlayın
• Voltaj değerini ekrandan okuyun
• Cihaz otomatik olarak AC veya DC voltajı algılar ve gösterir

Veri Yönetimi:

• Ölçüm sonuçlarını kaydetmek için "SAVE" tuşuna basın
• Kayıtlı verileri görüntülemek için "RECALL" tuşuna basın
• Yukarı/aşağı tuşları ile kayıtlar arasında geçiş yapın
• PC'ye veri aktarmak için USB kablosunu bağlayın ve yazılımı kullanın

Sorun Giderme ve İpuçları

UNI-T UT513A İzolasyon Direnci Test Cihazı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Açılmıyor: Pillerin doğru takıldığını ve şarjının yeterli olduğunu kontrol edin
• Kararsız Ölçüm Değerleri: Test problarının temasını kontrol edin ve ortamdaki elektromanyetik parazitleri azaltın
• "OL" Göstergesi: Ölçüm aralığı aşılmış demektir, daha düşük test voltajı seçin
• "LO" Göstergesi: Pilleri değiştirin veya şarj edin
• "NOISE" Uyarısı: Test edilen devrede parazit var, devre enerjisiz olduğundan emin olun

Doğru Ölçüm İçin İpuçları

• Test edilecek ekipmanı tamamen izole edin ve enerjisiz olduğunu doğrulayın
• Yüksek izolasyon dirençlerinde, test kablolarını birbirine değdirmemeye özen gösterin
• Yüksek nem ortamları ölçüm değerlerini etkileyebilir, sonuçları değerlendirirken dikkate alın
• İdeal sonuçlar için ekipman çalışma sıcaklığına ulaştığında test yapın
• Motor testlerinde, metalik gövdelerden kaynaklanan kaçak akımları önlemek için GUARD terminalini kullanın

Güvenlik Uyarıları

• Her zaman test öncesi devrenin enerjisiz olduğunu voltaj ölçümü ile doğrulayın
• Test sırasında ve sonrasında terminallere dokunmayın, otomatik deşarj tamamlanana kadar bekleyin
• Islak veya nemli ortamlarda test yapmaktan kaçının
• Test kablolarının izolasyonlarının sağlam olduğundan emin olun
• Yüksek voltaj testlerinde koruyucu ekipman kullanın

Paket İçeriği

• UNI-T UT513A İzolasyon Direnci Test Cihazı
