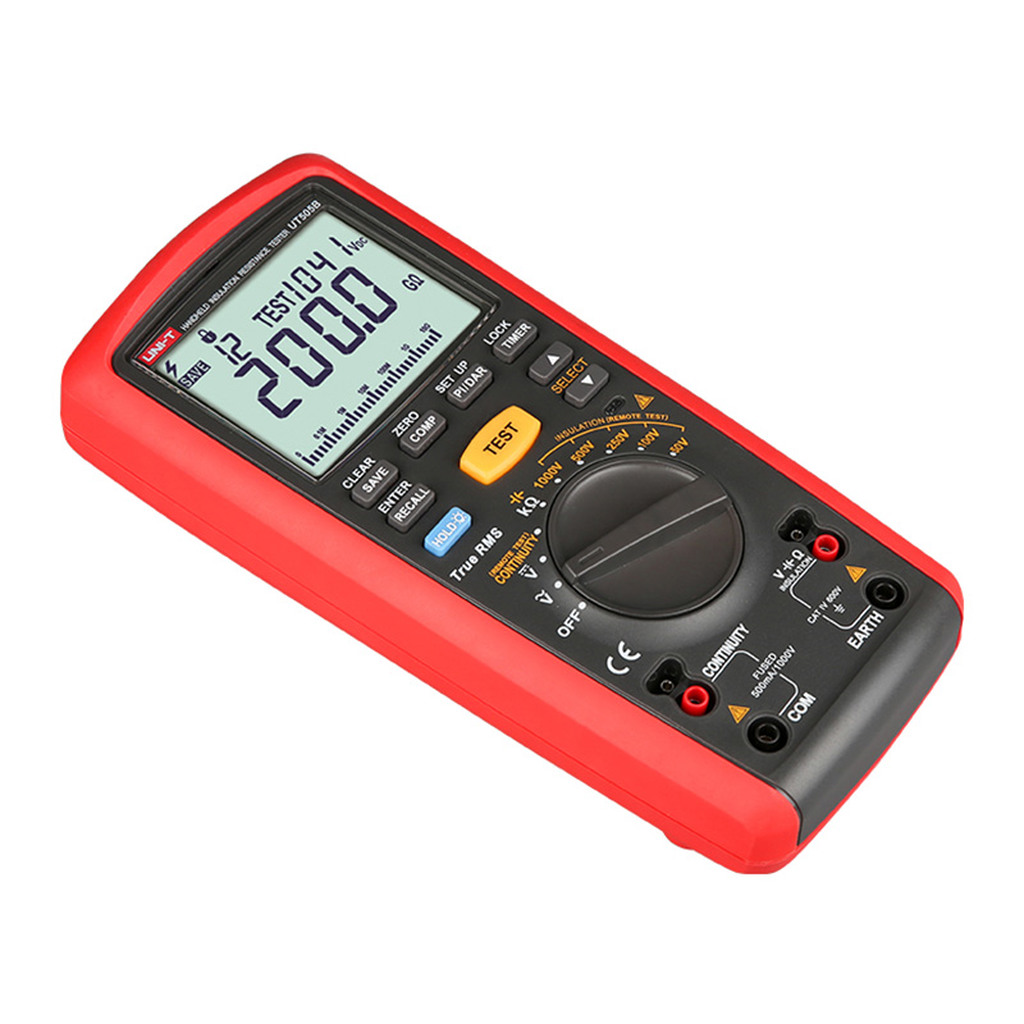

UNI-T UT505B El Tipi İzolasyon Megeri

UNI-T UT505B El Tipi İzolasyon Megeri

UNI-T UT505B El Tipi İzolasyon Megeri, elektriksel izolasyon kalitesini test etmek için tasarlanmış kompakt ve kullanımı kolay bir ölçüm cihazıdır. 1000V test gerilimi kapasitesi ve 2000MΩ izolasyon direnci ölçüm aralığı ile elektrik tesisatlarının, motorların ve çeşitli ekipmanların izolasyon kontrolü için ideal bir çözüm sunar.

Çoklu fonksiyon özelliği sayesinde izolasyon direnci ölçümünün yanı sıra AC/DC voltaj, direnç, devamlılık ve kapasitans ölçümleri de yapabilen bu cihaz, ölçüm ve test aletleri kategorisinde elektrikçiler, servis teknisyenleri ve bakım personeli için vazgeçilmez bir araçtır.

CAT III 600V güvenlik standardına sahip, arka aydınlatmalı LCD ekranlı ve dayanıklı yapıdaki bu izolasyon megeri, UNI-T'nin sunduğu diğer ölçü aletleri arasında ergonomik tasarımı, kolay kullanımı ve taşınabilirliği ile öne çıkar. Zamanlayıcı fonksiyonu ve veri kayıt özellikleri ile profesyonel izolasyon testleri için ekonomik bir seçenektir.

Teknik Özellikler

UNI-T UT505B El Tipi İzolasyon Megeri'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Marka: UNI-T
• Model: UT505B
• İzolasyon Test Voltajları: 50V, 100V, 250V, 500V, 1000V
• İzolasyon Direnci Ölçüm Aralığı: 0.01MΩ ~ 2000MΩ
• İzolasyon Direnci Doğruluğu: ±(3% + 5 basamak)
• AC Voltaj Ölçüm Aralığı: 0.1V ~ 600V
• DC Voltaj Ölçüm Aralığı: 0.1V ~ 600V
• Voltaj Ölçüm Doğruluğu: ±(1.5% + 5 basamak)
• Direnç Ölçüm Aralığı: 0.1Ω ~ 20kΩ
• Direnç Ölçüm Doğruluğu: ±(1.5% + 3 basamak)
• Devamlılık Testi: Sesli uyarı (≤ 10Ω)
• Kapasitans Ölçüm Aralığı: 0.01nF ~ 10μF
• Kapasitans Ölçüm Doğruluğu: ±(3% + 5 basamak)
• Kısa Devre Test Akımı: > 1mA
• Otomatik Deşarj: Var
• Polarizasyon İndeksi (PI): Var
• Dielektrik Absorpsiyon Oranı (DAR): Var
• Test Zamanlayıcı: 1 ~ 30 dakika
• Veri Saklama: 20 grup ölçüm kaydı
• Arka Işıklı Ekran: Var, LCD
• Düşük Pil Göstergesi: Var
• Otomatik Kapanma: 15 dakika (ayarlanabilir)
• Veri Tutma: Var
• Pozitif ve Negatif DC Voltaj Göstergesi: Var
• Aşırı Yük Koruması: Var
• Güvenlik Standardı: CAT III 600V
• Güç Kaynağı: 6 x 1.5V AA alkalin pil
• Pil Ömrü: Yaklaşık 18 saat normal kullanımda
• Çalışma Sıcaklığı: 0°C ~ 40°C
• Depolama Sıcaklığı: -20°C ~ 60°C
• Çalışma Nemi: <80% RH
• Boyutlar (U×G×Y): 190 × 90 × 55mm
• Ağırlık: Yaklaşık 550g (piller dahil)

Kullanım Alanları

UNI-T UT505B El Tipi İzolasyon Megeri'nin kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Elektrik Tesisatları

• Konut ve ticari binaların elektrik tesisatı kontrolleri
• Yeni tesisat kurulumu sonrası izolasyon testleri
• Elektrik panolarının ve dağıtım kutularının kontrolü
• Topraklama sistemlerinin ölçümleri
• Kablo izolasyon kalitesinin değerlendirilmesi

Endüstriyel Bakım

• Elektrik motorlarının sargı izolasyon testleri
• Elektrikli makinelerin periyodik bakım kontrolü
• Kontrol panellerinin ve şalt ekipmanlarının testi
• Transformatörlerin izolasyon durumu izleme
• PLC ve endüstriyel kontrol sistemlerinin izolasyon kontrolü

HVAC Sistemleri

• Klima ve havalandırma motorlarının sargı kontrolleri
• Kompresör ünitelerinin elektriksel testi
• Fan motoru ve pompa sistemlerinin bakım kontrolleri
• Soğutma ekipmanlarının izolasyon direnci ölçümleri
• Isıtma sistemlerinin elektriksel güvenlik kontrolü

Beyaz Eşya ve Ev Aletleri Servisi

• Çamaşır ve bulaşık makinesi motor testleri
• Buzdolabı kompresörlerinin izolasyon kontrolü
• Elektrikli ısıtıcıların ve fırınların izolasyon ölçümleri
• Küçük ev aletlerinin onarım sonrası güvenlik kontrolleri
• Su ısıtıcıları ve kombilerin elektriksel bileşen testleri

Telekomünikasyon ve Veri Merkezleri

• İletişim kabloları ve ekipmanlarının izolasyon kontrolü
• Güç dağıtım ünitelerinin test edilmesi
• UPS sistemlerinin izolasyon direnci ölçümleri
• Veri merkezi altyapı bileşenlerinin kontrolü
• Ağ ve iletişim ekipmanlarının bakım testleri

Avantajlar ve Özellikler

UNI-T UT505B El Tipi İzolasyon Megeri'nin sağladığı avantajlar ve öne çıkan özellikleri.

• Çoklu Fonksiyon: İzolasyon, voltaj, direnç, devamlılık ve kapasitans ölçümü
• Ayarlanabilir Test Voltajı: 50V ile 1000V arasında 5 farklı seçenek
• PI ve DAR Ölçümü: İzolasyon kalitesinin kapsamlı değerlendirmesi
• Kompakt Tasarım: Tek elle kullanılabilir ergonomik yapı
• Aydınlatmalı Ekran: Karanlık ortamlarda kolay okuma
• Veri Saklama: 20 ölçüm sonucunu kaydetme kapasitesi
• Yüksek Güvenlik: CAT III 600V güvenlik standardı
• Otomatik Deşarj: Test sonrası güvenlik için hızlı deşarj
• Zamanlayıcı Fonksiyonu: Belirli sürelerde test yapma imkanı
• Uzun Pil Ömrü: 18 saate kadar sürekli çalışma

Kullanım Kılavuzu

UNI-T UT505B El Tipi İzolasyon Megeri'nin doğru ve verimli kullanımı için adımlar.

İzolasyon Direnci Ölçümü:

• Cihazı açın ve fonksiyon seçim düğmesini INSUL konumuna getirin
• "VOLT" düğmesine basarak uygun test voltajını seçin (50V, 100V, 250V, 500V veya 1000V)
• Test problarını bağlayın: Kırmızı probu L terminaline, siyah probu E terminaline
• Test problarını test edilecek devreye bağlayın
• Test devresinin enerjisiz olduğundan emin olun
• "TEST" düğmesine basın ve test tamamlanana kadar basılı tutun
• Test sonucunu ekrandan okuyun
• Test tamamlandığında cihaz otomatik olarak deşarj işlemini gerçekleştirecektir

PI ve DAR Testleri:

• İzolasyon testi için hazırlıkları yapın
• "PI/DAR" düğmesine basarak istediğiniz test modunu seçin
• "TEST" düğmesine basın ve test otomatik olarak başlayacaktır
• PI testi 10 dakika, DAR testi 1 dakika sürer
• Test sonunda cihaz PI veya DAR değerini otomatik olarak hesaplayacaktır

Voltaj Ölçümü:

• Fonksiyon seçim düğmesini VOLT konumuna getirin
• Test problarını ölçülecek devreye bağlayın
• Cihaz otomatik olarak AC veya DC voltajı tespit edip ekranda gösterecektir

Direnç ve Devamlılık Testi:

• Fonksiyon seçim düğmesini Ω konumuna getirin
• Test problarını ölçülecek direnç veya devreye bağlayın
• Direnç değerini ekrandan okuyun
• Direnç 10Ω'dan düşükse, sesli uyarı ile devamlılık teyit edilecektir

Kapasitans Ölçümü:

• Fonksiyon seçim düğmesini CAP konumuna getirin
• Test problarını ölçülecek kapasitöre bağlamadan önce ZERO düğmesine basın
• Test problarını kapasitöre bağlayın (kapasitörün deşarj edildiğinden emin olun)
• Kapasitans değerini ekrandan okuyun

Sorun Giderme ve İpuçları

UNI-T UT505B El Tipi İzolasyon Megeri kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Cihaz Açılmıyor: Pillerin doğru takıldığını ve şarjlı olduğunu kontrol edin
• Kararsız Ölçüm Değerleri: Probların temasını kontrol edin ve elektromanyetik parazit kaynaklarından uzaklaşın
• "OL" Göstergesi: Ölçüm aralığı aşılmış, daha düşük test voltajı seçin
• Düşük Pil Uyarısı: Pilleri yenileriyle değiştirin
• İzolasyon Testi Başlatılamıyor: Test edilen cihazda voltaj olup olmadığını kontrol edin

Doğru Ölçüm İçin İpuçları

• Her zaman test öncesi devrenin enerjisiz olduğunu voltaj ölçümü ile doğrulayın
• Uzun süreli testlerde cihazı sabit tutmak için bir tripod veya tutucu kullanın
• Daha doğru sonuçlar için test problarını temiz tutun ve iyi temas sağlayın
• Düşük izolasyon dirençlerini test ederken, Guard terminalini (varsa) kullanın
• Zorlu çevresel koşullarda test yaparken, sıcaklık ve nem faktörlerini dikkate alın

Güvenlik Uyarıları

• İzolasyon testi yapmadan önce test edilecek ekipmanın enerjisinin kesildiğinden emin olun
• Test sırasında ve sonrasında terminallere ve çıplak iletkenlere dokunmayın
• Deşarj işlemi tamamlanmadan test problarını çıkarmayın
• Nemli ortamlarda test yaparken ekstra dikkatli olun
• Hasarlı test kabloları ile çalışmayın, düzenli olarak izolasyonlarını kontrol edin

Paket İçeriği

• UNI-T UT505B El Tipi İzolasyon Megeri
