UNI-T UT161E 1000V True RMS Dijital Multimetre

UNI-T UT161E 1000V True RMS Dijital Multimetre

UNI-T UT161E 1000V True RMS Dijital Multimetre, profesyonel elektrik ve elektronik ölçüm uygulamaları için tasarlanan yüksek hassasiyetli bir test aletidir. 6000 sayım çözünürlüğe sahip olan bu multimetre, geniş ölçüm aralıkları ve True RMS özelliği sayesinde karmaşık dalga formlarında bile doğru ve güvenilir okumalar yapar.

1000V CAT III ve 600V CAT IV güvenlik sertifikaları, elektrik teknisyenleri ve mühendisler için endüstriyel ve ticari ortamlarda güvenli bir çalışma imkanı sunar.

Bu ölçüm ve test aleti, DC/AC voltaj, DC/AC akım, direnç, kapasite, frekans, sıcaklık, diyot testi ve süreklilik testi gibi çeşitli ölçüm fonksiyonlarını tek bir cihazda toplar. Otomatik ve manuel aralık seçenekleri, veri tutma özelliği ve göze çarpan arka ışıklı ekranı ile her durumda kolay okuma sağlar. Sıcaklık ölçümü için dahil edilen K-tipi termokupl, -40°C ile 1000°C arasındaki sıcaklıkları ölçmenize olanak tanır.

Dayanıklı yapısı ve koruyucu kılıfı ile zorlu çalışma koşullarına dirençli olan bu multimetre, su ve toza karşı IP65 koruma sınıfına sahiptir. Düşmelere karşı 2 metre düşme dayanımı sağlayan sağlam gövdesi, saha çalışmalarında güvenle kullanılabilir. Otomatik kapanma özelliği pil ömrünü uzatırken, düşük pil göstergesi sayesinde bataryanız beklenmedik zamanlarda tükenmez.

UNI-T UT161E, NCV (Temassız Voltaj Tespiti) özelliği ile enerji taşıyan kabloları temassız olarak tespit edebilir, bu da potansiyel tehlikelere karşı ekstra güvenlik sağlar. LOZ (Düşük Empedans) modu, hayalet voltajları filtreleyerek daha doğru AC voltaj ölçümleri yapmanıza yardımcı olur. Ayrıca akım ölçümlerinde otomatik sigorta koruması, cihazın ve kullanıcının güvenliğini artırır.

Profesyonel elektrik ve elektronik bakım, endüstriyel uygulamalar, otomotiv testleri ve eğitim amaçlı kullanımlar için ideal olan UNI-T UT161E, doğru ölçümler, dayanıklı yapı ve çok yönlü ölçüm yetenekleri ile profesyonellerin tercih ettiği bir cihazdır. Sağladığı hassas ölçümler ve kullanıcı dostu özellikleri ile günlük iş akışınızı hızlandırır ve güvenilir sonuçlar almanızı sağlar.

Teknik Özellikler

UNI-T UT161E 1000V True RMS Dijital Multimetre'nin detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: UT161E.
• Marka: UNI-T,
• Ekran: 6000 sayım, 3 5/6 basamak LCD
• Arka Işık: Var (beyaz LED)
• True RMS Ölçüm: Evet (AC Voltaj ve Akım)
• Güvenlik Sertifikası: CAT III 1000V, CAT IV 600V
• Koruma Derecesi: IP65 (su ve toza karşı)
• Düşme Dayanımı: 2 metre
• DC Voltaj Ölçüm Aralıkları: 60mV/600mV/6V/60V/600V/1000V
• DC Voltaj Doğruluğu: ±(0.5% + 3 dijit)
• AC Voltaj Ölçüm Aralıkları: 60mV/600mV/6V/60V/600V/1000V
• AC Voltaj Doğruluğu: ±(1.0% + 5 dijit)
• DC Akım Ölçüm Aralıkları: 600μA/6000μA/60mA/600mA/6A/10A
• DC Akım Doğruluğu: ±(0.8% + 3 dijit)
• AC Akım Ölçüm Aralıkları: 600μA/6000μA/60mA/600mA/6A/10A
• AC Akım Doğruluğu: ±(1.0% + 5 dijit)
• Direnç Ölçüm Aralıkları: 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ
• Direnç Doğruluğu: ±(0.8% + 3 dijit)
• Kapasitans Ölçüm Aralıkları: 10nF/100nF/1000nF/10µF/100µF/1000µF/10mF/100mF
• Kapasitans Doğruluğu: ±(4.0% + 5 dijit)
• Frekans Ölçüm Aralıkları: 10Hz - 10MHz
• Frekans Doğruluğu: ±(0.1% + 3 dijit)
• Duty Cycle (Görev Döngüsü): 0.1% - 99.9%
• Sıcaklık Ölçüm Aralığı: -40°C - 1000°C (-40°F - 1832°F)
• Sıcaklık Doğruluğu: ±(1.0% + 3°C)
• Diyot Testi: Var (3V)
• Süreklilik Testi: Var (sesli uyarı < 30Ω)
• NCV (Temassız Voltaj Tespiti): Var
• LOZ (Düşük Empedans Modu): Var
• Aşırı Yük Koruması: Tüm aralıklarda
• Otomatik Kapanma: ~15 dakika (devre dışı bırakılabilir)
• Veri Tutma (Data Hold): Var
• Maksimum/Minimum Değer Kaydı: Var
• Bağıl Ölçüm Modu: Var
• Pil Tipi: 1.5V AAA (3 adet)
• Pil Ömrü: Yaklaşık 200 saat (alkalin pillerle)
• Düşük Pil Göstergesi: Var
• Boyutlar: Yaklaşık 175mm × 80mm × 48mm
• Ağırlık: Yaklaşık 340g (pil dahil)
• Çalışma Ortamı: 0°C - 40°C, < 80% RH
• Depolama Ortamı: -10°C - 60°C, < 70% RH
• Ölçüm Hızı: Yaklaşık 3 okuma/saniye
• Giriş Empedansı: >10MΩ (DC/AC V)
• AC Frekans Aralığı: 45Hz - 1kHz
• Sigorta Koruması:
  • mA Girişi: 600mA/1000V hızlı sigorta
  • A Girişi: 10A/1000V hızlı sigorta
• Otomatik/Manuel Aralık Seçimi: Var
• Sertifikalar: CE, RoHS

Kullanım Alanları

UNI-T UT161E 1000V True RMS Dijital Multimetre'nin kullanılabileceği çeşitli alanlar ve uygulamalar.

Endüstriyel Elektrik Bakım

• Güç dağıtım sistemleri
• Motor kontrol devreleri
• Endüstriyel kontrol panelleri
• PLC sistemleri
• Üretim hattı arıza tespiti

Ticari ve Konut Elektrik Sistemleri

• Bina elektrik tesisatı kontrolü
• HVAC sistemleri
• Aydınlatma sistemleri
• Dağıtım panoları
• Güç kalitesi kontrolü

Otomotiv Elektroniği

• Akü ve şarj sistemi testleri
• Araç sensörleri kontrolü
• ECU ve elektronik kontrol üniteleri
• Kablo ve sigorta kontrolleri
• Alternatör testleri

Elektronik Servis ve Tamir

• PCB arıza tespiti
• Komponent testleri
• Güç kaynağı kontrolü
• Elektronik cihaz tamiri
• Bilgisayar donanım testleri

Eğitim ve Laboratuvar

• Teknik eğitim laboratuvarları
• Elektronik mühendisliği eğitimi
• Araştırma ve geliştirme projeleri
• Öğrenci deneyleri
• Kalibrasyon laboratuvarları

Yenilenebilir Enerji Sistemleri

• Solar panel sistemleri
• İnvertör kontrolleri
• Rüzgar türbini bakımı
• Akü şarj kontrolörleri
• Enerji depolama sistemleri

Avantajlar ve Özellikler

UNI-T UT161E 1000V True RMS Dijital Multimetre'nin sağladığı avantajlar ve öne çıkan özellikleri.

• True RMS Ölçüm: Düzensiz dalga formlarında doğru ölçümler
• Yüksek Güvenlik Standartları: CAT III 1000V ve CAT IV 600V koruma
• Su ve Toz Koruması: IP65 koruma sınıfı ile güvenli saha kullanımı
• Sağlam Yapı: 2 metre düşme dayanımı ile zorlu koşullara dayanıklılık
• NCV Özelliği: Elektrik yüklü kabloları temassız tespit etme
• LOZ Modu: Hayalet voltajları filtreleme özelliği
• Geniş Ölçüm Aralıkları: Voltaj, akım, direnç, kapasitans, frekans ve sıcaklık
• Arka Işık: Karanlık ortamlarda kolay okuma
• Otomatik ve Manuel Aralık: Farklı ölçüm senaryolarına uyumluluk
• Veri Tutma ve MIN/MAX: Önemli ölçümleri kaydetme imkanı
• Uzun Pil Ömrü: 200 saate kadar kesintisiz kullanım
• Yüksek Çözünürlük: 6000 sayım ile daha hassas ölçüm sonuçları
• Otomatik Sigorta Koruması: Yanlış bağlantılara karşı güvenlik
• Ergonomik Tasarım: Tek elle kolay kullanım
• Çok Fonksiyonlu: Tek cihazda birçok ölçüm imkanı

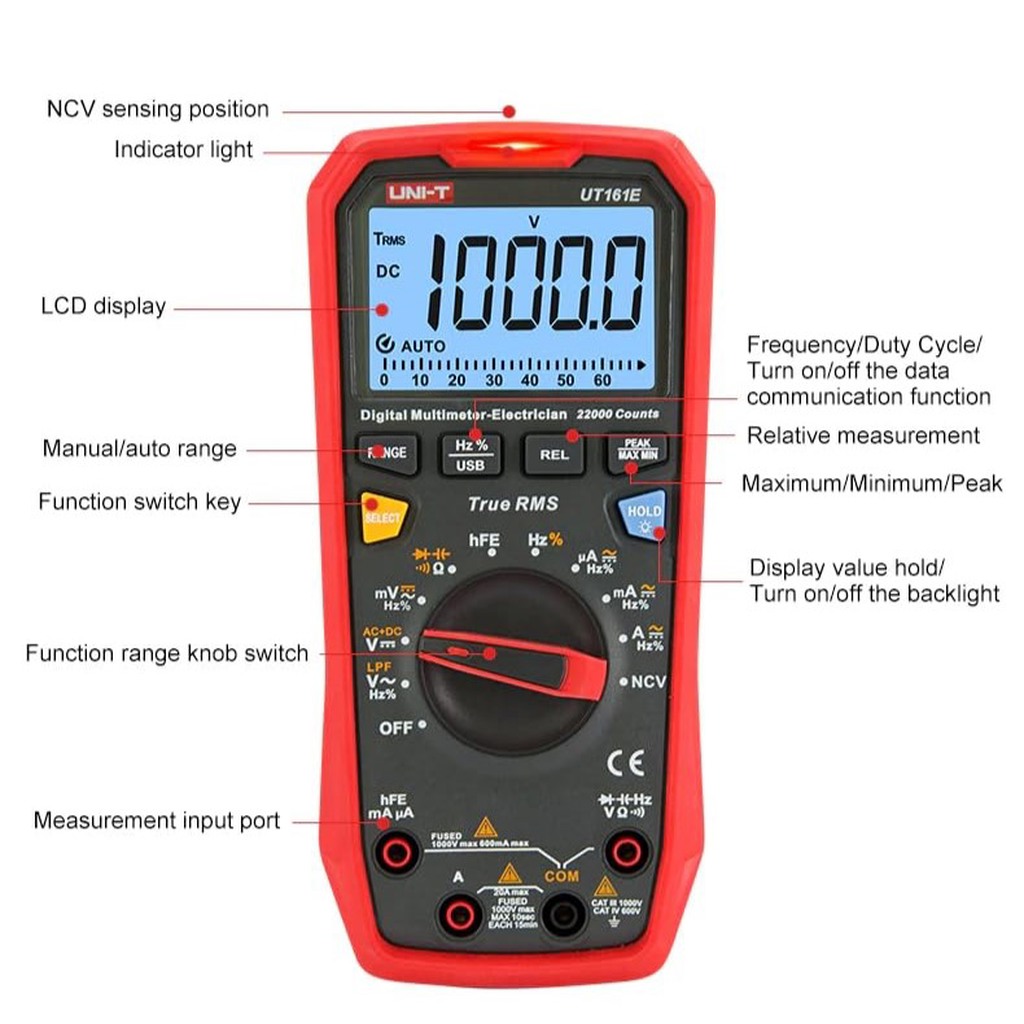

Kullanım Rehberi

UNI-T UT161E 1000V True RMS Dijital Multimetre'nin doğru ve güvenli kullanımı için rehber.

Temel Ölçüm Adımları:

• DC/AC Voltaj Ölçümü:
  • Döner anahtar seçiciyi V pozisyonuna getirin
  • DC veya AC seçimi için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline bağlayın
  • Kırmızı test kablosunu INPUT terminaline bağlayın
  • Test uçlarını ölçüm yapılacak noktaya temas ettirin
  • Ekrandaki değeri okuyun
• DC/AC Akım Ölçümü:
  • Döner anahtar seçiciyi μA, mA veya A pozisyonuna getirin
  • DC veya AC seçimi için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline bağlayın
  • 600mA'e kadar ölçümler için kırmızı test kablosunu mA terminaline bağlayın
  • 10A'e kadar ölçümler için kırmızı test kablosunu 10A terminaline bağlayın
  • Devreyi kesin ve test kablolarını seri olarak bağlayın
  • Ekrandaki değeri okuyun
• Direnç, Süreklilik ve Diyot Testi:
  • Döner anahtar seçiciyi Ω/Süreklilik/Diyot pozisyonuna getirin
  • Fonksiyonlar arasında geçiş için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline, kırmızı test kablosunu INPUT terminaline bağlayın
  • Test uçlarını ölçülecek komponente temas ettirin
  • Direnç değerini okuyun, süreklilik varsa sesli uyarı duyacaksınız
• Kapasitans Ölçümü:
  • Döner anahtar seçiciyi CAP pozisyonuna getirin
  • Siyah test kablosunu COM terminaline, kırmızı test kablosunu INPUT terminaline bağlayın
  • Test uçlarını kondansatörün bacaklarına temas ettirin (devrede değilken ve deşarj edilmiş halde)
  • Ekrandaki değeri okuyun
• Frekans ve Duty Cycle Ölçümü:
  • Döner anahtar seçiciyi Hz% pozisyonuna getirin
  • Frekans ve görev döngüsü arasında geçiş için SELECT düğmesine basın
  • Siyah test kablosunu COM terminaline, kırmızı test kablosunu INPUT terminaline bağlayın
  • Test uçlarını ölçüm yapılacak sinyal kaynağına bağlayın
  • Ekrandaki değeri okuyun
• Sıcaklık Ölçümü:
  • Döner anahtar seçiciyi TEMP pozisyonuna getirin
  • °C ve °F arasında geçiş için SELECT düğmesine basın
  • K-tipi termokuplun siyah konektörünü COM terminaline, kırmızı konektörünü INPUT terminaline bağlayın
  • Termokupl ucunu ölçülecek yüzeye temas ettirin
  • Ekrandaki değeri okuyun
• NCV (Temassız Voltaj Tespiti):
  • Döner anahtar seçiciyi NCV pozisyonuna getirin
  • Cihazın üst kısmını test edilecek kablo veya prize yaklaştırın (sensör uç kısmındadır)
  • Voltaj tespit edildiğinde sesli ve görsel uyarı verilecektir

Özel Fonksiyonlar:

• HOLD Düğmesi: Ekrandaki değeri dondurmak için kullanılır
• RANGE Düğmesi: Manuel aralık seçimi için otomatik moddan çıkmak için kullanılır
• REL Düğmesi: Bağıl ölçüm modunu aktifleştirmek için kullanılır
• MAX/MIN Düğmesi: Maksimum ve minimum değerleri kaydetmek için kullanılır
• LIGHT Düğmesi: Arka ışığı açmak/kapatmak için kullanılır
• LOZ Düğmesi: Düşük empedans modunu aktifleştirmek için kullanılır

Güvenlik Önlemleri:

• Ölçüm yapmadan önce kablolarda ve cihazda hasar kontrolü yapın
• Ölçüm tipi değiştirmeden önce test uçlarını devreden ayırın
• 10A konumunda ölçüm yaparken 10 saniyeden fazla sürekli ölçüm yapmayın, ölçümler arasında 15 dakika soğumaya bırakın
• Voltaj ölçümü sırasında test uçlarını asla paralel bağlamayın
• Akım ölçümü sırasında test uçlarını daima devreye seri bağlayın
• Test uçlarının doğru terminallere bağlandığından emin olun
• Yüksek voltaj (>30V AC RMS, >42V AC tepe, >60V DC) ölçerken dikkatli olun
• Kapağı açmadan önce tüm test kablolarını çıkarın ve cihazı kapatın

Sorun Giderme ve Bakım

UNI-T UT161E 1000V True RMS Dijital Multimetre'nin bakımı ve olası sorunların çözümü.

Sık Karşılaşılan Sorunlar

• Cihaz Açılmıyor:
  • Pilleri kontrol edin ve gerekirse değiştirin
  • Pil bağlantılarının temiz olduğundan emin olun
  • Pilleri doğru yönde taktığınızı kontrol edin
• Kararsız Ölçümler:
  • Test kablolarının tam olarak takılı olduğunu kontrol edin
  • Ölçüm yapılan ortamda elektromanyetik girişim olup olmadığını kontrol edin
  • Farklı bir ölçüm aralığı seçmeyi deneyin
  • REL fonksiyonunu kullanarak çevresel etkileri sıfırlayın
• "OL" Göstergesi:
  • Ölçülen değer seçilen aralığın üzerinde olabilir, daha yüksek aralık seçin
  • Direnç veya süreklilik ölçümünde açık devre kontrolü yapın
  • Ölçüm kablolarının ve bağlantıların sağlam olduğunu doğrulayın
• Akım Ölçümü Yapılamıyor:
  • Sigortaların durumunu kontrol edin
  • Test kablolarının doğru terminallere bağlandığından emin olun
  • Devrede akım olup olmadığını başka bir yöntemle doğrulayın
• NCV Fonksiyonu Çalışmıyor:
  • Cihazın NCV sensör bölgesini doğru konumlandırdığınızdan emin olun
  • Düşük voltajlı kablolar tespit edilemeyebilir
  • Ekranlı veya kalın izolasyonlu kablolarda duyarlılık azalabilir

Bakım Önerileri

• Genel Bakım:
  • Cihazı temiz ve kuru tutun
  • Kullanmadığınızda kapalı konumda saklayın
  • Aşırı sıcak ve nemli ortamlardan uzak tutun
  • Darbelerden ve düşmelerden koruyun
• Temizlik:
  • Yumuşak, hafif nemli bir bezle dış yüzeyi silin
  • Terminalleri kuru bir fırça veya basınçlı hava ile temizleyin
  • Kimyasal çözücüler veya aşındırıcılar kullanmayın
  • Ekranı hassas bir şekilde temizleyin, çizilmemesine dikkat edin
• Pil Değişimi:
  • Düşük pil göstergesi belirdiğinde pilleri değiştirin
  • Cihazı kapatın ve test kablolarını çıkarın
  • Arka kapaktaki vidaları sökün
  • Eski pilleri çıkarın ve yeni AAA pilleri doğru polaritede takın
  • Kapağı kapatın ve vidaları sıkın
• Sigorta Değişimi:
  • Cihazı kapatın ve test kablolarını çıkarın
  • Arka kapaktaki vidaları sökün
  • Arızalı sigortayı bulun ve çıkarın
  • mA için 600mA/1000V, A için 10A/1000V hızlı tip sigorta kullanın
  • Kesinlikle belirtilen tipte ve değerde sigorta kullanın
  • Kapağı kapatın ve vidaları sıkın
• Kalibrasyon:
  • Cihazı yılda bir kez kalibre ettirin
  • Kalibrasyon için yetkili servise başvurun
  • Hassas ölçümler öncesi referans standartlarla karşılaştırın
• Saklama:
  • Serin ve kuru bir ortamda saklayın
  • Uzun süre kullanılmayacaksa pilleri çıkarın
  • Koruyucu kılıfında muhafaza edin
  • Doğrudan güneş ışığından uzak tutun

Paket İçeriği

• UNI-T UT161E 1000V True RMS Dijital Multimetre
