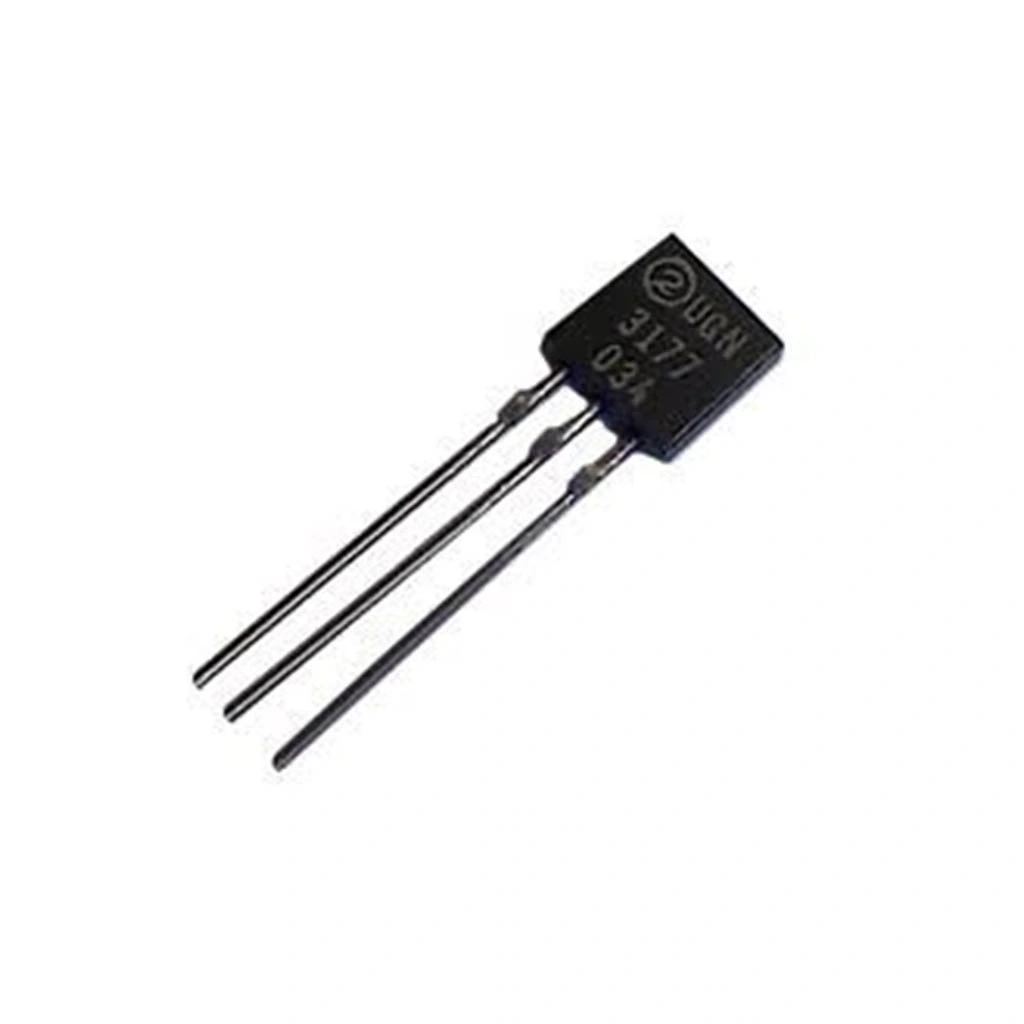

UGN3177UA Hall Effect Sensörü

UGN3177UA Hall Effect Sensörü

UGN3177UA Hall Effect Sensörü, manyetik alan algılama temelli çalışan hassas bir sensördür. Entegre trigger devresine sahip bu komponent, yaklaşan mıknatısın manyetik alanını tespit ederek çıkış sinyali üretir. Doğrusal çıkış özelliği sayesinde manyetik alan şiddetinin büyüklüğünü ölçebilir. Sensör modülleri arasında önemli bir yere sahip olan bu ürün, konum ve hız algılama uygulamaları için idealdir.

Yüksek hassasiyeti ve geniş çalışma sıcaklık aralığı ile öne çıkan UGN3177UA, endüstriyel uygulamalardan hobi projelerine kadar birçok alanda kullanılabilir. 3 pinli TO-92 paketindeki bu sensör kolay montaj imkanı sunar. Arduino ve diğer mikrodenetleyicilerle uyumlu çalışan hall effect sensörü, kontak gerektirmeyen algılama yapabilme avantajına sahiptir.

Uygun maliyeti ve güvenilir performansı ile UGN3177UA, RPM ölçümleri, motor pozisyon kontrolü, akım sensörleri ve otomotiv uygulamaları için tercih edilmektedir. Manyetik anahtarlama gerektiren projelerinizde uzun ömürlü ve temassız çözüm sunar. Elektronik projelerinizde manyetik alan tespiti yapmak istediğinizde güvenle kullanabileceğiniz, endüstri standardı bir sensördür.

---

Teknik Özellikler

UGN3177UA Hall Effect Sensörü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: Lineer Hall Effect Sensörü
• Paket Tipi: TO-92 (3 pin)
• Besleme Voltajı: 4.5V - 6.0V DC
• Tipik Besleme Voltajı: 5V DC
• Besleme Akımı: 9 mA (tipik)
• Çıkış Tipi: Analog voltaj çıkışı
• Çıkış Voltaj Aralığı: 0,2V - Vcc-0.2V
• Hassasiyet: 1.3 mV/Gauss (tipik)
• Tepki Süresi: <3 μs
• Çalışma Sıcaklık Aralığı: -20°C ile +85°C
• Çıkış Empedansı: 4 kΩ (tipik)
• Manyetik Algılama Aralığı: ±600 Gauss
• Kutupsallık: Güney kutbu yaklaştığında çıkış voltajı artar
• Doğrusallık: ±1.5% FS
• Histerezis: <1% FS
• Pin Konfigürasyonu: 1-Vcc, 2-GND, 3-Çıkış
• Boyutlar: 4.19mm x 3.43mm x 1.52mm (tipik TO-92 paketi)
• Üretici: Allegro MicroSystems

Paket İçeriği

• 1 x UGN3177UA Hall Effect Sensörü

---

Bağlantı ve Kullanım

UGN3177UA Hall Effect Sensörü'nün bağlantısı ve kullanımı ile ilgili detaylı bilgiler.

Arduino ile Bağlantı

UGN3177UA Hall Effect Sensörü'nün Arduino platformu ile bağlantı detayları:

• Temel Bağlantı: Pin 1 (Vcc) → Arduino 5V, Pin 2 (GND) → Arduino GND, Pin 3 (Çıkış) → Arduino Analog Pin (A0-A5).
• Filtreleme: Vcc ve GND arasına 0.1μF bypass kapasitörü bağlayarak sinyal kalitesini artırın.
• Pull-up Direnci: Çıkış pini ile 5V arasına 10kΩ pull-up direnci eklenebilir (opsiyonel).
• Dijital Okuma: Analog çıkışı dijital giriş olarak kullanmak için, komparatör devresi veya yazılımsal eşik değeri kullanın.

Ölçüm ve Kalibrasyon

UGN3177UA sensörü ile doğru ölçüm yapma ve kalibrasyon yöntemleri:

• Sıfır Alan Kalibrasyonu: Manyetik alan yokken sensör çıkışını ölçerek (yaklaşık 2.5V) referans değeri belirleyin.
• Ölçüm Aralığı: Mıknatıs yakınlığına bağlı olarak çıkış 0.5V ile 4.5V arasında değişecektir.
• Doğrusallaştırma: Çıkış voltajı ile manyetik alan arasındaki ilişkiyi belirlemek için kalibrasyon eğrisi oluşturun.
• Sıcaklık Kompanzasyonu: Hassas uygulamalarda sıcaklık etkisini kompanze etmek için düzeltme faktörleri kullanın.

Manyetik Ortam Tasarımı

Hall sensörü uygulamalarında manyetik ortam tasarımı için ipuçları:

• Mıknatıs Seçimi: Neodimyum mıknatıslar yüksek manyetik alan şiddeti sunar, daha uzak mesafeden algılama sağlar.
• Optimum Mesafe: En iyi performans için sensör-mıknatıs arası mesafe 2-8mm olmalıdır.
• Manyetik Yönlendirme: Rotorlarda mıknatısları eşit aralıklarla yerleştirin, kutup yönlerine dikkat edin.
• Manyetik Koruma: Dış manyetik alanlardan etkilenmemesi için sensörü manyetik kalkan ile koruyabilirsiniz.

---

Uygulama Alanları

UGN3177UA Hall Effect Sensörü'nün kullanılabileceği çeşitli projeler ve uygulama alanları.

Motor Kontrolü ve RPM Ölçümü

Hall sensörünün motor uygulamalarında kullanımı:

• Devir Sayacı: Motor miline bağlı bir diske yerleştirilen mıknatıslarla RPM ölçümü.
• BLDC Motor Kontrolü: Fırçasız DC motorlarda rotor pozisyonu algılama.
• Zamanlama Sensörü: İçten yanmalı motorlarda krank mili pozisyon sensörü olarak.
• PWM Hız Kontrolü: Hall sensörü geri beslemeli hassas hız kontrol sistemleri.

Konum ve Hareket Algılama

Pozisyon ve hareket tespitinde Hall sensörü uygulamaları:

• Lineer Pozisyon: Slider veya lineer mekanizmalarda konum tespiti.
• Açısal Konum: Döner şaft veya potansiyometre alternatifi olarak.
• Yakınlık Sensörü: Temassız nesne varlığı algılama sistemleri.
• Limit Switch: Mekanik sınır anahtarlarına alternatif olarak, aşınmasız çözüm.

Elektrik ve Elektronik Ölçümler

Hall sensörünün elektriksel ölçüm uygulamaları:

• Akım Ölçümü: İletken etrafındaki manyetik alanı algılayarak temassız akım ölçümü.
• Güç Ölçümü: Elektrik hatlarında temassız güç monitörü olarak.
• Anahtarlama Devresi: Manyetik tetiklemeli röle ve anahtarlama devreleri.
• Akü İzleme: Yüksek akım sistemlerinde akü durumu izleme.

Otomotiv ve Endüstriyel Uygulamalar

Endüstriyel ve otomotiv sektöründe Hall sensörü kullanımı:

• Gaz Pedalı: Elektronik gaz pedalı pozisyon sensörü.
• ABS Sistemleri: Tekerlek hız sensörü olarak.
• Güvenlik Sistemleri: Kapı, pencere ve bagaj konum algılama.
• Endüstriyel Sayaçlar: Su, gaz sayaçlarında akış ölçümü ve hile tespiti.

---

Örnek Projeler

UGN3177UA Hall Effect Sensörü kullanılarak yapılabilecek detaylı proje örnekleri.

Arduino ile Dijital Takometre

Hall sensörü kullanarak motor hızını ölçen dijital takometre projesi:

• Gerekli Malzemeler: UGN3177UA sensör, Arduino Nano, 16x2 LCD ekran, küçük neodimyum mıknatıs, 3D baskı muhafaza.
• Algılama Mekanizması: Motor miline bağlı bir disk üzerine mıknatıs monte edilir, her turda bir puls oluşturulur.
• Ölçüm Yöntemi: İki puls arası süre ölçülerek RPM hesaplanır (60 / süre * 1000).
• Gelişmiş Özellikler: Maksimum RPM kaydı, ortalama değer gösterimi, grafiksel RPM gösterimi.

Temassız Akım Sensörü

Hall sensörü ile basit bir temassız akım ölçüm sistemi:

• Gerekli Malzemeler: UGN3177UA sensör, Arduino UNO, basit amplifikatör devresi, ferrit halka, kalibrasyonu için ampermetre.
• Çalışma Prensibi: İletken tel ferrit halkadan geçirilir, Hall sensörü halkadaki manyetik alanı ölçer.
• Devre Tasarımı: Sensör çıkışı op-amp ile yükseltilir, referans voltajı ile karşılaştırılır.
• Kalibrasyon: Bilinen akımlar uygulanarak ölçüm eğrisi oluşturulur, yazılımda bu eğri kullanılır.

Sıvı Seviye Ölçer

Hall sensörü kullanarak temassız sıvı seviye ölçümü:

• Gerekli Malzemeler: UGN3177UA sensör, Arduino, mıknatıs içeren şamandıra, akrilik boru, LCD ekran.
• Tasarım: Sıvı içinde yüzen şamandıraya mıknatıs monte edilir, dışarıdaki sensör manyetik alanı algılar.
• Montaj: Sensörler borunun dışına dikey olarak belirli aralıklarla yerleştirilir.
• İleri Seviye: Tek sensör yerine, farklı yüksekliklere yerleştirilen çoklu sensörlerle hassas ölçüm.

Manyetik Kapı/Pencere Güvenlik Sistemi

Ev güvenliği için Hall sensörlü alarm sistemi:

• Gerekli Malzemeler: UGN3177UA sensörler, ESP8266 NodeMCU, neodimyum mıknatıslar, buzzer, güç kaynağı.
• Kurulum: Sabit kısma sensör, hareketli kısma mıknatıs monte edilir.
• İletişim: Wi-Fi üzerinden durum bildirimi, mobil uygulama ile izleme.
• Güç Yönetimi: Pil tasarrufu için uyku modu, sadece durum değişikliğinde uyandırma.

---

Sorun Giderme ve Bakım

UGN3177UA Hall Effect Sensörü ile ilgili yaygın sorunlar, bakım ve çözüm yöntemleri.

Sinyal Kalitesi Sorunları

Hall sensöründen alınan sinyalde yaşanabilecek sorunlar ve çözümleri:

• Gürültülü Sinyal: Güç hattına 0.1μF bypass kapasitörü ekleyin, sinyal kablosunu kısa tutun.
• Kararsız Okumalar: Manyetik alan kararlı değil, mıknatısın pozisyonunu ve mesafesini sabitleyin.
• Hassasiyet Kaybı: Mıknatıs zayıflamış olabilir, daha güçlü mıknatısla değiştirin.
• Sıfırlama Sorunu: Çevredeki manyetik alanları kontrol edin, metal nesneleri uzaklaştırın.

Montaj ve Yerleşim Önerileri

Sensörün doğru yerleşimi ve montajı için ipuçları:

• Yönelim: Sensörün düz yüzeyi mıknatısa bakmalıdır, bacakları referans alarak doğru yerleştirin.
• Mesafe: Optimum algılama mesafesi 2-8mm arasındadır, uygulamanıza göre ayarlayın.
• Titreşim Koruması: Sensörü silikon veya epoksi ile sabitleyerek titreşimden koruyun.
• Sıcaklık Faktörü: Çok sıcak ortamlara monte etmeyin, gerekirse ısı kalkanı kullanın.

Elektriksel Koruma

Sensörü elektriksel olarak koruma yöntemleri:

• Aşırı Voltaj: Besleme hattına 5.1V zener diyot ekleyerek aşırı voltajdan koruyun.
• Ters Polarite: Vcc pini önüne koruyucu diyot ekleyin.
• EMI Koruması: Metal muhafaza veya EMI filtresi kullanarak elektromanyetik girişimi azaltın.
• Statik Elektrik: Sensörü tutarken antistatik önlemler alın, bacaklardan tutmayın.

Kalibrasyon ve Hassasiyet Artırma

Sensör hassasiyetini artırmak için öneriler:

• Referans Ölçümü: Her açılışta manyetik alan yokken bir referans değeri okuyun.
• Ortalama Alma: Gürültüyü azaltmak için çoklu ölçüm alıp ortalamasını kullanın.
• Adaptif Eşik: Sabit eşik değeri yerine, ortam koşullarına göre ayarlanan eşik değeri kullanın.
• Sinyal İşleme: Dijital filtre algoritmaları ile sinyal temizleme yapın.

---
