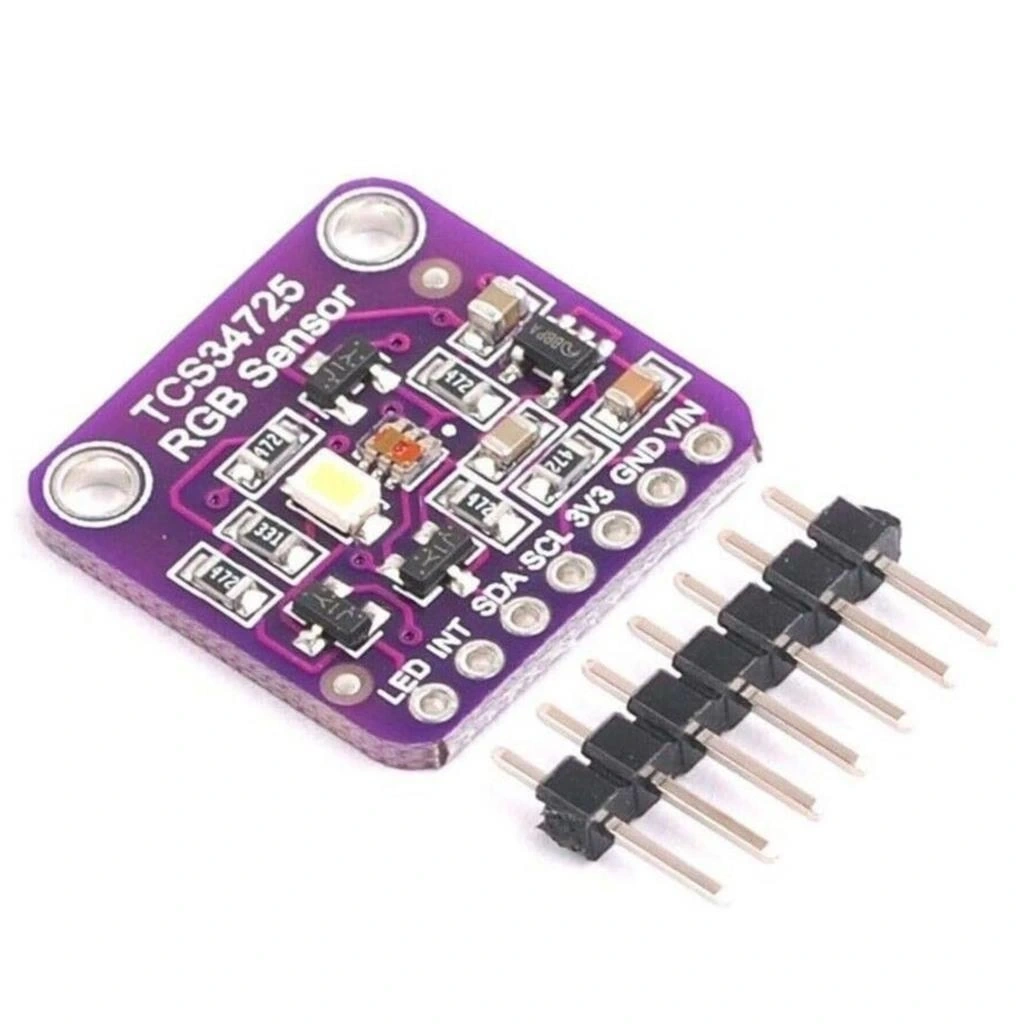

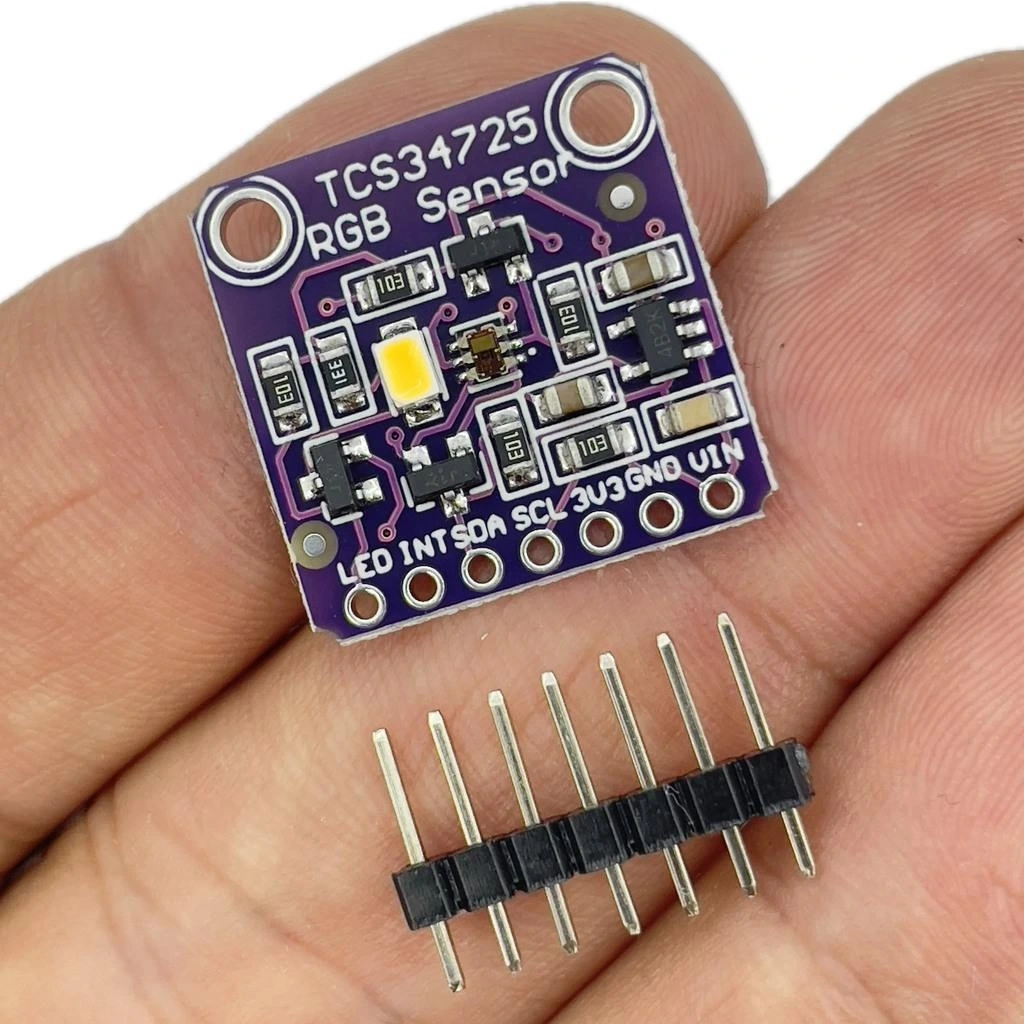

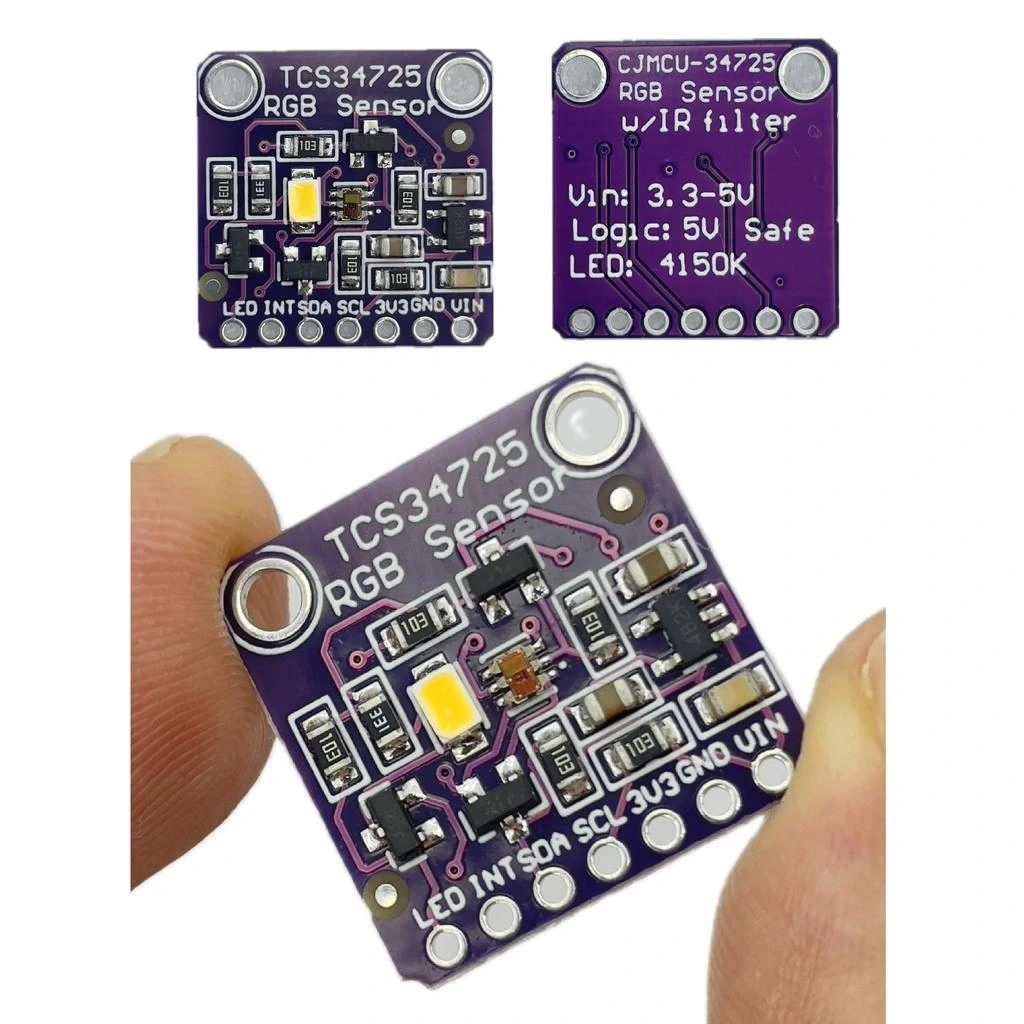

TCS34725 RGB Renk Algılama IR Filtre Sensör Modül

TCS34725 RGB Renk Algılama IR Filtre Sensör Modül

TCS34725 RGB Renk Algılama IR Filtre Sensör Modül, yüksek hassasiyetli renk algılama işlevselliği sunan kompakt bir elektronik modüldür. Adas TCS34725 RGB sensörünü temel alan bu modül, kırmızı, yeşil, mavi ve berrak renk değerlerini tespit edebilir ve I2C arabirimi üzerinden bu değerleri iletebilir.

Entegre IR (kızılötesi) filtresi sayesinde, görünür ışık spektrumundaki renkleri daha doğru şekilde algılamak için kızılötesi ışık bileşenlerini filtreler. Ayrıca, ayarlanabilir bir beyaz LED'e sahip olan modül, farklı ortam ışığı koşullarında tutarlı renk ölçümleri gerçekleştirmenize olanak tanır.

Bu çok yönlü renk sensörü modülü, 3.3V-5V besleme voltajı aralığında çalışabilir, bu da çeşitli mikrodenetleyici platformlarıyla uyumlu olduğu anlamına gelir. 16-bit analog-dijital dönüştürücüsü sayesinde, renkleri yüksek hassasiyetle ölçebilir ve renk yoğunluğuna bağlı olarak LED'in parlaklık seviyesini otomatik olarak ayarlayabilir. Renk karşılaştırma, sıralama, sınıflandırma ve eşleştirme işlemleri için ideal olan TCS34725 modülü, robotik projeler, renk tabanlı sıralama sistemleri, çizgi takip uygulamaları ve diğer birçok interaktif elektronik proje için mükemmel bir bileşendir.

TCS34725 RGB Renk Algılama IR Filtre Sensör Modül, Arduino projeleriniz için renk tanıma yetenekleri eklemenin en pratik yoludur. Bu sensör modülünü kullanarak robotlara çizgi takip etme ve nesneleri renklerine göre ayırt etme gibi yetenekler kazandırabilirsiniz. Modüller kategorisinde bulunan diğer sensörlerle birlikte kullanarak, çevresel veri toplama ve nesne algılama yeteneklerini daha da geliştirebilirsiniz. Kompakt tasarımı, kolay entegrasyonu ve yüksek hassasiyeti ile renk algılama gerektiren her türlü projede kullanılabilecek ideal bir bileşendir.

---

Teknik Özellikler

TCS34725 RGB Renk Algılama IR Filtre Sensör Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Çipi: TAOS TCS34725
• Çalışma Voltajı: 3.3V - 5V DC
• Arayüz Protokolü: I2C (Two-Wire Interface)
• I2C Adresi: 0x29 (sabit adres)
• Algılanan Renk Kanalları: Kırmızı, Yeşil, Mavi, Berrak (RGBC)
• Algılama Spektrumu: 400nm - 700nm (görünür ışık)
• Çözünürlük: 16-bit ADC her kanal için
• Entegre Filtre: IR (kızılötesi) kesme filtresi
• Entegre Işık Kaynağı: Ayarlanabilir beyaz LED
• Entegrasyon Süresi: 2.4ms - 700ms (programlanabilir)
• Kazanç Ayarı: 1x, 4x, 16x, 60x (programlanabilir)
• Işık Algılama Aralığı: 3 - 65535 lux
• Çalışma Sıcaklığı: -40°C ila +85°C
• Algılama Mesafesi: Optimum 10mm (yaklaşık)
• İletişim Hızı: 400 kHz I2C

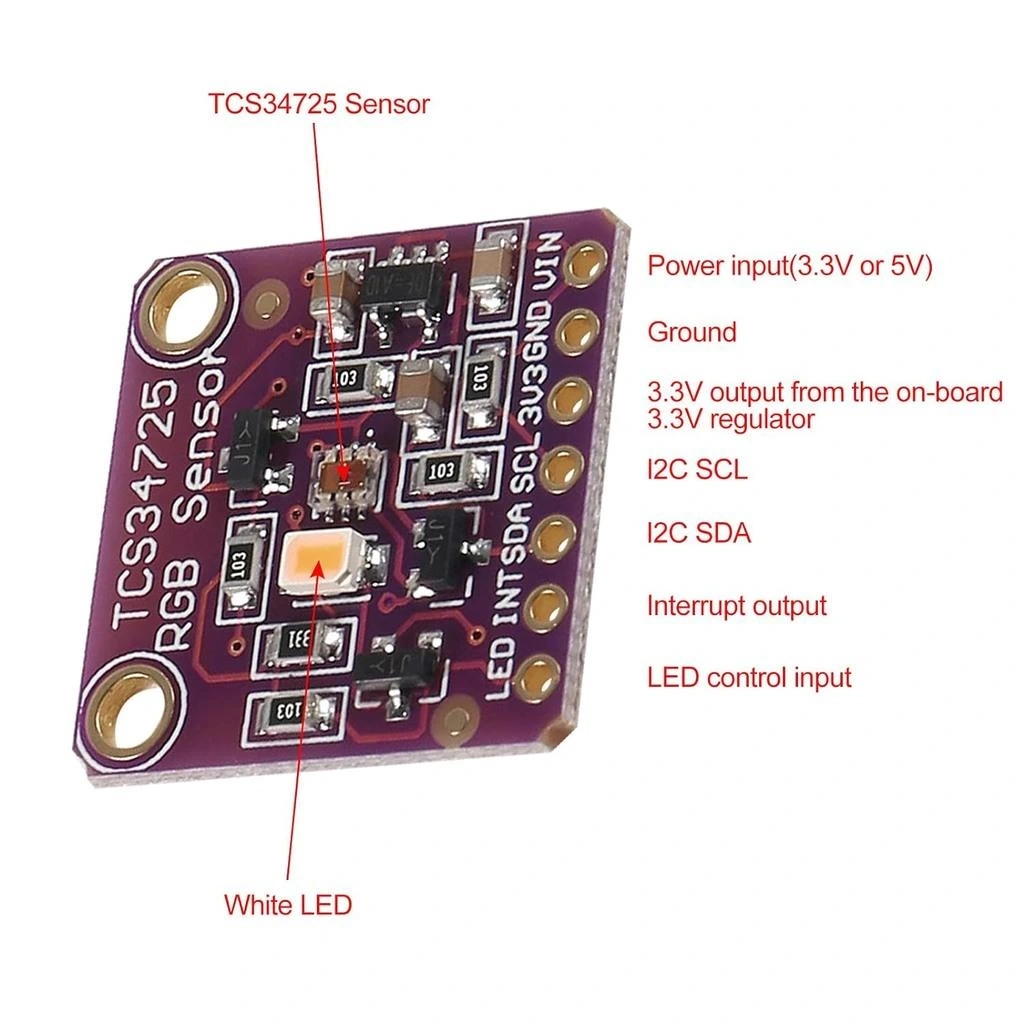

• Bağlantı Pinleri:
  • VIN: Güç girişi (3.3V - 5V)
  • GND: Toprak
  • SCL: I2C saat hattı
  • SDA: I2C veri hattı
  • LED: LED kontrol pini (opsiyonel)
  • INT: Kesme pini (opsiyonel)
• PCB Boyutları: Yaklaşık 20mm x 15mm x 5mm
• Montaj Delikleri: 2 adet, 2mm çapında
• Güç Tüketimi: Yaklaşık 20mA (LED açık), 5mA (LED kapalı)
• Ağırlık: Yaklaşık 2g

---

Bağlantı ve Kurulum

TCS34725 RGB Renk Algılama IR Filtre Sensör Modülünün doğru ve güvenli bir şekilde bağlanması için gerekli bilgiler ve adımlar.

Arduino ile Bağlantı

TCS34725 modülünü Arduino ile kullanmak için bağlantı şeması ve kurulum adımları:

• Pin Bağlantıları
  • VIN → 3.3V veya 5V (Arduino'nun çalışma voltajına göre)
  • GND → GND (Arduino'nun toprak pini)
  • SCL → A5 (Arduino Uno/Nano) veya SCL pini (Arduino Mega/Leonardo)
  • SDA → A4 (Arduino Uno/Nano) veya SDA pini (Arduino Mega/Leonardo)
  • LED → Herhangi bir dijital pin (opsiyonel, LED kontrolü için)
  • INT → Herhangi bir dijital pin (opsiyonel, kesme işlemleri için)
• Gerekli Kütüphaneler
  • Adafruit TCS34725 kütüphanesini Arduino IDE Kütüphane Yöneticisi'nden yükleyin
  • Adafruit Unified Sensor kütüphanesini de yüklemeyi unutmayın (bağımlılık olarak gereklidir)
  • Alternatif olarak GitHub'dan kütüphaneyi indirip Arduino IDE'ye manuel olarak ekleyebilirsiniz
  • I2C iletişimi için Wire kütüphanesi (Arduino IDE ile birlikte gelir)
  • Kütüphaneleri yükledikten sonra Arduino IDE'yi yeniden başlatın
• Temel Kod Örneği
  • Arduino IDE'yi açın ve yeni bir sketch oluşturun
  • Gerekli kütüphaneleri ekleyin: #include <Wire.h> ve #include <Adafruit_TCS34725.h>
  • Sensör nesnesini oluşturun: Adafruit_TCS34725 tcs = Adafruit_TCS34725();
  • Setup içinde I2C iletişimini başlatın: Wire.begin();
  • Sensörü başlatın: tcs.begin();
  • Renk değerlerini okumak için tcs.getRGB() veya tcs.getRawData() fonksiyonlarını kullanın

Raspberry Pi ile Bağlantı

TCS34725 modülünü Raspberry Pi ile kullanmak için bağlantı şeması ve kurulum adımları:

• Pin Bağlantıları
  • VIN → 3.3V (Pin 1 veya 17 - NOT: Raspberry Pi'nin I2C pinleri 3.3V seviyesindedir)
  • GND → GND (Pin 6, 9, 14, 20, 25, 30, 34 veya 39)
  • SCL → SCL (Pin 5 - GPIO 3)
  • SDA → SDA (Pin 3 - GPIO 2)
  • LED → Herhangi bir GPIO pin (opsiyonel)
  • INT → Herhangi bir GPIO pin (opsiyonel)
• I2C Etkinleştirme
  • Terminal açın ve sudo raspi-config komutunu çalıştırın
  • Interfacing Options → I2C → Yes seçin
  • Raspberry Pi'yi yeniden başlatın
  • I2C araçlarını yükleyin: sudo apt-get install -y python-smbus i2c-tools
  • I2C cihazlarını taramak için: sudo i2cdetect -y 1 (Raspbery Pi 1 için 0 kullanın)
  • TCS34725 sensörü 0x29 adresinde görünmelidir
• Python Kütüphanesi Kurulumu
  • Adafruit CircuitPython kütüphanesini yükleyin: pip3 install adafruit-circuitpython-tcs34725
  • Bağımlılıklar için: pip3 install adafruit-blinka
  • Temel kod örneği için Adafruit'in GitHub deposunu inceleyin
  • Python kodunuzda import board, import busio ve from adafruit_tcs34725 import TCS34725 ekleyin
  • I2C iletişimini başlatın ve sensör nesnesini oluşturun

Fiziksel Montaj Önerileri

Sensörün optimum performans için montaj ve yerleşim önerileri:

• Konumlandırma
  • Sensörü ölçülecek yüzeye yaklaşık 10mm mesafede konumlandırın
  • Sabit bir mesafe sağlamak için mekanik bir durdurucu veya mesafe tutucu kullanın
  • Sensörü direkt güneş ışığı altında kullanmaktan kaçının
  • Ortam ışığı değişimlerinden etkilenmemek için kapalı bir muhafaza düşünün
  • Titreşimli ortamlarda sabit montaj yapın
• Ortam Işığı Kontrolü
  • Tutarlı okumalar için ortam ışığını kontrol altında tutun
  • Modül üzerindeki beyaz LED'i kullanarak kendi aydınlatma ortamınızı oluşturun
  • Parlak yüzeylerden yansımaları önlemek için sensörü açılı monte etmeyi düşünün
  • Dış mekân uygulamalarında sensörü gölgeli bir ortama yerleştirin
  • Floresan ışıklar gibi titreşen ışık kaynaklarından kaçının
• Kablolama İpuçları
  • I2C hatlarını mümkün olduğunca kısa tutun
  • Uzun mesafeler için kaliteli ve blendajlı kablo kullanın
  • Elektromanyetik girişim kaynaklarından (motorlar, invertörler vb.) uzak tutun
  • Yüksek güç hatlarıyla paralel kablo döşemekten kaçının
  • I2C veri bütünlüğü için 4.7kΩ pull-up dirençler ekleyin (bazı kartlarda zaten vardır)

Sensör Kalibrasyonu

Doğru renk algılama için kalibrasyon adımları ve ipuçları:

• Beyaz Dengeleme
  • Referans olarak kullanılacak beyaz bir yüzey seçin (beyaz kağıt veya kalibrasyon kartı)
  • Modülü referans beyaz üzerine yerleştirin ve RGB değerlerini okuyun
  • Bu değerleri maksimum değerler olarak saklayın
  • Tüm gelecekteki ölçümleri bu referans değerlere göre normalize edin
  • Kodu şu mantıkla düzenleyin: normalizeR = (ölçülenR / beyazR) * 255
• Entegrasyon Süresi Ayarı
  • Daha uzun entegrasyon süresi (integration time) daha hassas sonuçlar verir
  • Daha kısa entegrasyon süresi daha hızlı ölçüm sağlar
  • Optimum entegrasyon süresini bulana kadar farklı değerlerle test edin
  • Koyu renkler için daha uzun entegrasyon süresi gerekebilir
  • tcs.setIntegrationTime() fonksiyonu ile ayarlayın
• Kazanç Ayarı
  • Düşük ışık koşullarında daha yüksek kazanç (gain) kullanın
  • Yüksek ışık koşullarında düşük kazanç kullanın
  • Kazancı tcs.setGain() fonksiyonu ile ayarlayın
  • 1x, 4x, 16x ve 60x kazanç seçenekleri mevcuttur
  • Sensör doygunluğa ulaşırsa (65535 değeri), kazancı düşürün

---

Uygulama Alanları

TCS34725 RGB Renk Algılama IR Filtre Sensör Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Robotik Uygulamalar

Robotik projelerde renk algılama sensörünün kullanım alanları:

• Çizgi İzleyen Robotlar
  • Siyah-beyaz kontrastlı çizgileri takip etme
  • Renkli çizgi takip sistemleri (farklı renklerdeki yolları ayırt etme)
  • Kavşak noktalarında renk tabanlı karar verme
  • Yol işaretleri ve duraklarını renklerine göre tanıma
  • Çizgi kalitesini ve konumunu hassas tespit etme
• Nesne Sıralama ve Toplama
  • Farklı renklerdeki nesneleri otomatik ayırma
  • Renk bazlı sıralama sistemleri
  • Belirli renkteki hedefleri tanıma ve toplama
  • Endüstriyel otomasyonda ürün tanıma
  • Renk kodlu parçaları birleştirme robotları
• Renk Tabanlı Navigasyon
  • Çevre haritalamasında renk işaretlerini kullanma
  • Renkli işaretleri kullanarak konumlandırma
  • Güvenli ve tehlikeli alanları renk kodlarıyla tanımlama
  • Renk tabanlı hedef tanıma ve takip
  • Çevre değişikliklerini renk değişimlerine göre tespit etme

Endüstriyel ve Ticari Uygulamalar

Endüstriyel ve ticari alanlarda renk sensörünün kullanımı:

• Kalite Kontrol
  • Ürün renklerinin standartlara uygunluğunu kontrol etme
  • Renk tutarlılığını ve sapmaları tespit etme
  • Tekstil, boya ve baskı kalite kontrolü
  • Gıda ürünlerinde olgunluk ve tazelik kontrolü
  • Üretim süreçlerinde renk değişimi izleme
• Renk Eşleştirme ve Karıştırma
  • Boya ve mürekkep formülasyonunda renk eşleştirme
  • Tekstil ve moda endüstrisinde renk tutarlılığı sağlama
  • Kozmetik ürünlerde renk eşleştirme
  • Otomotiv boya ve kaplamaları için renk kontrolü
  • Grafik tasarım ve baskı endüstrisi için renk kalibrasyonu
• Sınıflandırma ve Ayrıştırma
  • Geri dönüşüm tesislerinde plastik türlerini sınıflandırma
  • Tarımsal ürünleri olgunluk ve kaliteye göre sınıflandırma
  • Madencilik endüstrisinde mineral tanımlama
  • Kağıt geri dönüşümünde farklı kağıt türlerini ayırma
  • Taş ve mücevher sınıflandırma sistemleri

Sağlık ve Tıbbi Uygulamalar

Sağlık sektöründe renk algılama çözümleri:

• Tıbbi Test ve Analiz
  • Test şeritlerinde renk değişimlerini analiz etme
  • İdrar ve kan testlerinde renk bazlı tanı
  • pH indikatörlerinde renk değişimi ölçümü
  • Medikal sıvılarda saflık ve kontaminasyon tespiti
  • Laboratuvar otomasyonunda renk bazlı analiz
• Biyomedikal Uygulamalar
  • Doku ve hücre renklerinde anormallik tespiti
  • Mikroskobik görüntü analizinde renk segmentasyonu
  • İlaç tanımlama ve doğrulama sistemleri
  • Cilt hastalıkları tanısında renk analizi
  • Diş ve protez renk eşleştirme
• Sağlık İzleme Cihazları
  • Pulse oksimetre cihazları için renk analizi
  • Giyilebilir sağlık izleme sistemleri
  • Cilt rengi değişim takibi
  • Gıda tazelik ve besin değeri izleme
  • Tıbbi ilaç kontrol sistemleri

Eğitim ve Maker Projeleri

Eğitim ve DIY projelerinde renk sensörü kullanımı:

• STEM Eğitim Projeleri
  • Renk teorisi ve ışık fiziği eğitim deneyleri
  • Elektronik ve programlama öğretimi için interaktif projeler
  • Sensör teknolojisi ve kalibrasyonu çalışmaları
  • RGB renk modeli ve renk karışımları deneyleri
  • Veri toplama ve analiz projeleri
• İnteraktif Sanat Enstalasyonları
  • Renk değişimlerine tepki veren LED sanat eserleri
  • İnteraktif dijital tuvaller
  • Renk bazlı ses ve müzik enstalasyonları
  • Kinetik ve dinamik renk tabanlı sanat
  • Renk hafızası ve eşleştirme oyunları
• Akıllı Ev Projeleri
  • Ortam ışık sensörleri ve otomatik aydınlatma sistemleri
  • Ambiyans algılama ve akıllı ev otomasyonu
  • Akıllı bahçe ve bitki izleme sistemleri
  • Renk tanımlı komut sistemleri
  • Renk değişimine dayalı alarm sistemleri

---

Performans Optimizasyonu

TCS34725 RGB Renk Algılama IR Filtre Sensör Modülünden maksimum performans almak için verimlilik, hassasiyet ve güvenilirlik ipuçları.

Doğru Renk Algılama İçin Optimizasyon

Daha doğru ve tutarlı renk ölçümleri için teknikler:

• Işık Kontrolü ve Yönetimi
  • Tutarlı sonuçlar için ortam ışığını sabit tutun veya izole edin
  • Entegre LED'i kullanarak kendi kontrollü aydınlatma ortamınızı oluşturun
  • LED parlaklığını ölçüm mesafesine göre ayarlayın
  • Parlama ve yansımaları önlemek için sensörü hafif açılı konumlandırın
  • Farklı yüzey dokuları için LED parlaklık seviyesini kalibre edin
• Mesafe ve Konum Optimizasyonu
  • Sensörü hedeften optimum mesafede (yaklaşık 10mm) tutun
  • Tutarlı mesafe için mekanik sabitleme veya mesafe sensörü kullanın
  • Sensörün hedef yüzeye dik olmasını sağlayın
  • Farklı mesafelerdeki değerleri normalize etmek için mesafe-renk korelasyon tablosu oluşturun
  • Hareket eden nesneler için sensörü stabilize edin
• Örnekleme ve Filtreleme
  • Tek bir okuma yerine birden fazla ölçüm alıp ortalamasını hesaplayın
  • Hareketli ortalama filtresi kullanarak gürültüyü azaltın
  • Aykırı değerleri tespit edip filtreleyin
  • Işık koşullarındaki ani değişimler için adaptif filtreleme uygulayın
  • Belirli uygulamalar için renk örneklerini önceden kaydedin ve karşılaştırın

Sensör Parametreleri Optimizasyonu

TCS34725 sensör parametrelerini uygulamanıza göre ayarlama:

• Entegrasyon Süresi Ayarlama
  • Düşük ışık için daha uzun entegrasyon süresi, parlak ışık için daha kısa süre kullanın
  • Entegrasyon süresini 2.4ms (hızlı) ile 700ms (hassas) arasında ayarlayın
  • Hızlı renk tarama için 24ms, hassas ölçüm için 154ms önerilir
  • Entegrasyon süresini ışık yoğunluğuna göre dinamik olarak ayarlayın
  • Maksimum değer (65535) okunuyorsa entegrasyon süresini azaltın (sensör doygunluğa ulaşmış)
• Kazanç Optimizasyonu
  • Düşük ışık koşullarında daha yüksek kazanç (16x veya 60x) kullanın
  • Parlak ortamlarda düşük kazanç (1x veya 4x) tercih edin
  • Sensör değerleri çok düşükse kazancı artırın
  • Değerler doygunluğa ulaşıyorsa (65535) kazancı düşürün
  • Uygulama için optimum kazanç-gürültü dengesini bulana kadar test edin
• Renk Dönüşüm ve Normalizasyon
  • Ham RGB değerlerinden gerçek renk değerlerine dönüşüm için matris kullanın
  • Renk değerlerini 0-255 aralığına normalize edin
  • sRGB renk uzayına dönüştürme formülleri uygulayın
  • Renk sıcaklığı hesaplama algoritmaları ekleyin
  • HSV veya HSL renk uzayına dönüştürerek renk tanımlamayı kolaylaştırın

Performans İyileştirme Teknikleri

Genel sistem performansını artırmak için yazılım ve donanım optimizasyonları:

• I2C İletişim Optimizasyonu
  • I2C bus hızını 400kHz'e ayarlayarak veri aktarım hızını artırın
  • Gereksiz veri okumasından kaçının, sadece ihtiyaç duyulan kanalları okuyun
  • I2C veri bütünlüğü için uygun pull-up dirençleri kullanın
  • Uzun I2C hatları için buffer IC'ler ekleyin
  • Kritik uygulamalarda I2C hata kontrolü uygulayın
• Güç Yönetimi
  • Düşük güç tüketimi için sleep modunu kullanın
  • Sürekli ölçüm gerekmeyen durumlarda kesme (interrupt) kullanın
  • LED'i sadece ölçüm sırasında aktif edin
  • Batarya ömrünü uzatmak için düşük görev döngüsü (duty cycle) ile çalıştırın
  • Güç beslemesinin kararlı olduğundan emin olun (voltaj düşümleri yanlış okumalara neden olabilir)
• Termal Yönetim
  • Sensörü aşırı ısınmaya neden olabilecek kaynaklardan uzak tutun
  • LED uzun süre açık kalacaksa termal dağılıma dikkat edin
  • Sıcaklık değişimlerinden kaynaklanabilecek kaymaları kompanze edin
  • Sıcaklık değişimlerine karşı kalibrasyon tabloları oluşturun
  • Ölçümlerde tutarlılık için çalışma sıcaklığını izleyin

Gelişmiş Uygulama Teknikleri

Daha karmaşık uygulamalar için ileri seviye kullanım yöntemleri:

• Çoklu Sensör Entegrasyonu
  • Daha geniş alan taraması için birden fazla TCS34725 sensörü kullanın
  • Farklı açılardan ölçüm için sensör dizileri oluşturun
  • Çoklu sensörler için adres çoğullayıcı (multiplexer) kullanın
  • Sensörler arası kalibrasyon uygulayarak tutarlılık sağlayın
  • Sensör füzyonu algoritmaları ile daha kapsamlı renk analizi yapın
• Makine Öğrenmesi Entegrasyonu
  • Renk tanıma doğruluğunu artırmak için makine öğrenmesi algoritmaları kullanın
  • Sensör verilerine dayalı sınıflandırma modelleri geliştirin
  • Ortam koşullarına adaptif sistemler için dinamik öğrenme uygulayın
  • Renk kalibrasyon ve düzeltme için sinir ağları kullanın
  • Sınıflandırma sonuçlarını sürekli olarak iyileştirmek için inkremental öğrenme kullanın
• Kesme (Interrupt) Kullanımı
  • Belirli renk eşikleri aşıldığında tetiklenecek kesme fonksiyonlarını ayarlayın
  • Kesme pin'ini kullanarak renk değişimlerini dinamik olarak izleyin
  • Düşük güç modunda kesme ile sensörü uyandırarak enerji tasarrufu sağlayın
  • Hareket algılama ile entegre ederek sadece gerektiğinde renk ölçümü yapın
  • Kesme kontrolü için renk ve ışık eşiklerini programlayın

---

Sorun Giderme ve Yaygın Problemler

TCS34725 RGB Renk Algılama IR Filtre Sensör Modülü kullanırken karşılaşılabilecek sorunlar ve bunların çözüm yöntemleri.

Bağlantı ve Haberleşme Sorunları

Sensör ile mikrodenetleyici arasındaki iletişim problemleri:

• Sensör Tanınmıyor
  • Olası Nedenler:
    • Yanlış pin bağlantıları
    • Güç beslemesi yetersiz
    • I2C adres çakışması
    • Sensör hasarlı
  • Çözümler:
    • Bağlantıları şema ile karşılaştırarak kontrol edin
    • Voltaj seviyesini ölçün (3.3V-5V aralığında olmalı)
    • I2C adres taraması yapın (i2cdetect komutu)
    • Pull-up dirençlerin varlığını ve değerlerini kontrol edin
• I2C İletişim Hataları
  • Olası Nedenler:
    • I2C hat kapasitansı çok yüksek
    • Pull-up dirençleri uygun değil
    • I2C bus hızı çok yüksek
    • Elektromanyetik girişim
  • Çözümler:
    • Daha kısa I2C kabloları kullanın
    • 4.7kΩ - 10kΩ arası pull-up dirençler ekleyin
    • I2C bus hızını düşürün (100kHz'e)
    • Blendajlı kablo kullanın ve girişim kaynaklarından uzaklaştırın
• Yazılım Kütüphanesi Sorunları
  • Olası Nedenler:
    • Kütüphane sürümü uyumsuz
    • Bağımlı kütüphaneler eksik
    • Kütüphane yanlış yüklenmiş
    • Hatalı kütüphane fonksiyon çağrıları
  • Çözümler:
    • Kütüphanenin en son sürümünü yükleyin
    • Bağımlı kütüphaneleri (Adafruit_Sensor gibi) kontrol edin
    • Kütüphaneyi yeniden yükleyin
    • Örnek kodları inceleyerek doğru fonksiyon çağrılarını öğrenin

Renk Algılama Sorunları

Tutarsız veya hatalı renk ölçümleriyle ilgili problemler:

• Yanlış veya Tutarsız Renk Değerleri
  • Olası Nedenler:
    • Değişken ortam ışığı
    • Sensör mesafesi tutarsız
    • Yüzey parlak veya yansıtıcı
    • Entegrasyon süresi veya kazanç uygun değil
  • Çözümler:
    • Ortam ışığını kontrol edin veya sensörü izole edin
    • Sensör ile hedef arasında sabit mesafe sağlayın
    • Parlak yüzeyler için açılı konumlandırma kullanın
    • Uygulama için uygun entegrasyon süresi ve kazanç ayarlarını bulun
• Doygunluk (Saturation) Sorunları
  • Olası Nedenler:
    • Çok parlak ortam veya hedef
    • Çok yüksek kazanç ayarı
    • Çok uzun entegrasyon süresi
    • LED çok parlak
  • Çözümler:
    • Kazancı düşürün (1x veya 4x kullanın)
    • Entegrasyon süresini kısaltın
    • LED parlaklığını azaltın veya mesafeyi artırın
    • Otomatik kazanç ayarı algoritması kullanın
• Düşük Hassasiyet ve Sinyal
  • Olası Nedenler:
    • Yetersiz ışık seviyesi
    • Mesafe çok uzak
    • Çok koyu renkli hedef
    • Düşük kazanç ayarı
  • Çözümler:
    • Kazancı artırın (16x veya 60x)
    • Entegrasyon süresini uzatın
    • LED parlaklığını artırın veya mesafeyi azaltın
    • Koyu renkler için özel kalibrasyon yapın

LED ve Aydınlatma Sorunları

Entegre LED ve aydınlatma ile ilgili sorunlar:

• LED Çalışmıyor
  • Olası Nedenler:
    • LED pini bağlı değil veya yanlış bağlı
    • LED pini mikrodenetleyiciden kontrol edilmiyor
    • LED hasarlı
    • Koda LED kontrolü eklenmemiş
  • Çözümler:
    • LED pin bağlantısını kontrol edin
    • LED pin'ini dijital çıkış olarak yapılandırın
    • Koda LED kontrol komutları ekleyin
    • LED'i doğrudan güç kaynağına bağlayarak test edin
• Dengesiz Aydınlatma
  • Olası Nedenler:
    • LED parlaklığında dalgalanma
    • Güç kaynağı kararsız
    • Hedef üzerinde gölgeleme
    • LED yanlış konumlandırılmış
  • Çözümler:
    • Stabil güç kaynağı kullanın
    • PWM yerine sabit voltaj ile LED'i kontrol edin
    • LED pozisyonunu optimize ederek homojen aydınlatma sağlayın
    • Difüzör kullanarak ışığı yumuşatın
• IR Filtre Sorunları
  • Olası Nedenler:
    • IR filtresi hasarlı veya kirli
    • IR kaynaklarından gelen girişim
    • Filtre yanlış takılmış
    • IR reflektif malzemeler kullanılıyor
  • Çözümler:
    • Sensör üzerindeki IR filtresini kontrol edin ve temizleyin
    • Güçlü IR kaynaklarından (güneş ışığı, IR LED'ler) uzak tutun
    • IR reflektif malzemeleri test edin ve gerekirse alternatifler kullanın
    • Farklı bir IR kesme filtresi eklemeyi düşünün

Kalibrasyon ve Doğruluk Sorunları

Kalibrasyon ve renk doğruluğu ile ilgili problemler:

• Renk Tanıma Hataları
  • Olası Nedenler:
    • Yetersiz veya yanlış kalibrasyon
    • Renk eşleştirme algoritması yetersiz
    • Ortam koşullarındaki değişiklikler
    • Hedef rengin referans renk ile farklılığı
  • Çözümler:
    • Tanınacak renkler için kapsamlı bir kalibrasyon yapın
    • Farklı ışık koşullarında renk veritabanı oluşturun
    • Algılanan değerler için tolerans aralığı belirleyin
    • HSV renk uzayını kullanarak renk tanımayı geliştirin
• Sıcaklık Kaynaklı Kaymalar
  • Olası Nedenler:
    • Sensörün çalışma sıcaklığındaki değişimler
    • LED sıcaklığına bağlı ışık değişimleri
    • Elektronik komponentlerdeki termal kaymalar
    • Ortam sıcaklığının sensör performansına etkisi
  • Çözümler:
    • Sensörün stabil sıcaklıkta çalışmasını sağlayın
    • Sıcaklık kompanzasyon algoritmaları ekleyin
    • Her ölçüm öncesi kısa bir ısınma süresi bekleyin
    • Farklı sıcaklıklarda kalibrasyon tabloları oluşturun
• Renk Kaymalarını Düzeltme
  • Olası Nedenler:
    • Yanlış beyaz dengesi
    • Donanımsal farklılıklar
    • Yaşlanma ve aşınma etkileri
    • Ortam ışığının renk sıcaklığı değişimleri
  • Çözümler:
    • Periyodik beyaz dengesi kalibrasyonu yapın
    • Renk düzeltme matrisleri uygulayın
    • Bilinen referans renkler kullanarak düzeltme faktörleri hesaplayın
    • Adaptif kalibrasyon algoritmaları geliştirin

---

Teknik Karşılaştırmalar

TCS34725 RGB Renk Algılama IR Filtre Sensör Modülünün diğer renk algılama çözümleriyle karşılaştırması ve seçim kriterleri.

Farklı Renk Sensörleri Karşılaştırması

Piyasadaki benzer renk sensörlerinin karşılaştırmalı analizi:

• TCS34725 vs TCS3200
  • Entegrasyon: TCS34725 I2C arayüzü sunar, TCS3200 frekans çıkışlı dijital sinyaller üretir
  • Hassasiyet: TCS34725 16-bit ADC ile daha yüksek hassasiyet sağlar
  • Filtreleme: TCS34725 IR filtresi entegredir, TCS3200'de ayrıca eklemek gerekebilir
  • Güç Tüketimi: TCS34725 daha düşük güç tüketir
  • En Uygun Olduğu Durumlar: TCS34725 yüksek hassasiyet gerektiren uygulamalar için, TCS3200 basit renk tespiti için idealdir
• TCS34725 vs BH1745
  • Boyut: BH1745 daha küçük boyutludur (2.0mm x 2.0mm)
  • Çözünürlük: TCS34725 16-bit, BH1745 16-bit çözünürlük sunar
  • Işık Algılama: BH1745 daha geniş bir ışık algılama aralığına sahiptir
  • Renk Doğruluğu: TCS34725 genellikle daha doğru renk ölçümü sağlar
  • En Uygun Olduğu Durumlar: BH1745 çok küçük boyutlu uygulamalar için, TCS34725 genel amaçlı kullanım için idealdir
• TCS34725 vs AS7341
  • Spektral Çözünürlük: AS7341 8 farklı spektral kanalı algılar, TCS34725 4 kanal (RGBC) sunar
  • Hassasiyet: AS7341 spektral analizde daha hassastır
  • Fiyat: TCS34725 daha ekonomiktir
  • Kullanım Kolaylığı: TCS34725 daha basit kullanım sunar
  • En Uygun Olduğu Durumlar: AS7341 spektral analiz gerektiren profesyonel uygulamalar için, TCS34725 genel renk tespiti için idealdir
• TCS34725 vs ISL29125
  • Parazit Bağışıklığı: ISL29125 IR ve 50Hz/60Hz ışık kaynağı parazitlerine karşı daha iyi bağışıklık sunar
  • Güç Tüketimi: ISL29125 daha düşük güç tüketir
  • Dinamik Aralık: TCS34725 programlanabilir kazanç ile daha geniş dinamik aralık sağlar
  • Topluluk Desteği: TCS34725 daha yaygın kullanım ve kütüphane desteğine sahiptir
  • En Uygun Olduğu Durumlar: ISL29125 düşük güç uygulamaları için, TCS34725 daha geniş kullanım alanı için idealdir

Farklı Renk Algılama Teknolojileri

Renk algılama için kullanılan farklı teknolojilerin karşılaştırması:

• RGB Renk Sensörleri vs Spektrofotometreler
  • Hassasiyet: Spektrofotometreler çok daha yüksek spektral hassasiyet sunar
  • Maliyet: RGB sensörler çok daha ekonomiktir
  • Boyut: RGB sensörler çok daha kompakt çözümlerdir
  • Kullanım Kolaylığı: RGB sensörler daha kolay entegre edilir
  • En Uygun Olduğu Durumlar: RGB sensörler genel renk tespiti için, spektrofotometreler profesyonel renk analizi için idealdir
• Dijital RGB Sensörler vs Analog Fototransistörler
  • Sinyal İşleme: Dijital sensörler entegre ADC ile doğrudan dijital çıkış sağlar
  • Gürültü Bağışıklığı: Dijital sensörler daha yüksek gürültü bağışıklığı sunar
  • Kalibrasyon: Dijital sensörler daha kolay kalibre edilir
  • Maliyet: Analog çözümler genellikle daha ekonomiktir
  • En Uygun Olduğu Durumlar: Dijital sensörler hassas uygulamalar için, analog çözümler basit ve düşük maliyetli projeler için idealdir
• Entegre vs Ayrı Komponentli Çözümler
  • Entegrasyon Kolaylığı: Entegre modüller doğrudan kullanıma hazırdır
  • Özelleştirme: Ayrı komponentli çözümler daha fazla özelleştirme imkanı sunar
  • Maliyet: Yüksek hacimli üretimde ayrı komponentler daha ekonomik olabilir
  • Boyut: Entegre modüller genellikle daha kompakttır
  • En Uygun Olduğu Durumlar: Entegre modüller hızlı prototipleme için, ayrı komponentler özel tasarımlar için idealdir

Uygulama Senaryolarına Göre Seçim

Farklı kullanım senaryoları için en uygun renk sensörü seçimi:

• Robotik ve Çizgi Takip Uygulamaları
  • En İyi Seçim: TCS34725 veya KY-009 gibi kompakt RGB sensörler
  • Neden: Hızlı tepki süresi, yeterli hassasiyet, entegre LED
  • Alternatif: QTR sensör dizileri (sadece siyah-beyaz çizgi takibi için)
  • Dikkat Edilmesi Gerekenler: Zemin reflektivitesi, ortam ışığı değişimleri, montaj yüksekliği
• Kalite Kontrol ve Endüstriyel Sınıflandırma
  • En İyi Seçim: AS7341 gibi çok kanallı spektral sensörler veya endüstriyel sınıf colorimetreler
  • Neden: Yüksek hassasiyet ve tekrarlanabilirlik, geniş spektral analiz
  • Alternatif: TCS34725 (orta düzey hassasiyet gereken uygulamalar için)
  • Dikkat Edilmesi Gerekenler: Kalibrasyon standartları, ışık koşullarının kontrolü, sensör ömrü
• Maker ve Hobi Projeleri
  • En İyi Seçim: TCS34725 veya TCS3200
  • Neden: Kolay kullanım, yaygın kütüphane desteği, uygun maliyet
  • Alternatif: Basit LDR+RGB LED kombinasyonları
  • Dikkat Edilmesi Gerekenler: Kullanım kolaylığı, kütüphane desteği, Arduino/Raspberry Pi uyumluluğu
• Medikal ve Biyomedikal Uygulamalar
  • En İyi Seçim: AS7341 veya profesyonel spektrofotometreler
  • Neden: Yüksek hassasiyet, çok kanallı spektral analiz, medikal standartlara uygunluk
  • Alternatif: TCS34725 (basit renk değişimi tespiti için)
  • Dikkat Edilmesi Gerekenler: Sertifikasyon gereksinimleri, kalibrasyon, güvenilirlik
• Düşük Güç IoT Uygulamaları
  • En İyi Seçim: ISL29125 veya düşük güç tüketimli renk sensörleri
  • Neden: Düşük enerji tüketimi, sleep modu özellikleri
  • Alternatif: TCS34725 (kesme pini kullanılarak güç optimizasyonu ile)
  • Dikkat Edilmesi Gerekenler: Güç tüketimi, çalışma döngüsü optimizasyonu, uyku modu desteği

Maliyet-Performans Analizi

Farklı renk sensör çözümlerinin ekonomik açıdan değerlendirilmesi:

• Giriş Seviyesi Çözümler (5-15 USD)
  • Temsili Ürünler: Basit RGB sensörler, TCS3200 modülleri, DIY LDR+RGB LED çözümleri
  • Performans: Temel renk tespiti, düşük hassasiyet
  • Kullanım Kolaylığı: Genellikle sınırlı kütüphane desteği, temel dokümantasyon
  • Doğruluk: Sınırlı renk doğruluğu, ortam ışığından etkilenme
  • En Uygun Olduğu Durumlar: Hobi projeleri, eğitim amaçlı kullanım, basit çizgi takip robotları
• Orta Segment Çözümler (15-30 USD)
  • Temsili Ürünler: TCS34725, ISL29125, kaliteli RGB modülleri
  • Performans: İyi renk hassasiyeti, IR filtreli, programlanabilir kazanç ve entegrasyon süresi
  • Kullanım Kolaylığı: İyi kütüphane desteği, kapsamlı dokümantasyon
  • Doğruluk: İyi renk doğruluğu, kalibre edilebilir
  • En Uygun Olduğu Durumlar: Maker projeleri, temel endüstriyel uygulamalar, robotik
• Üst Segment ve Profesyonel Çözümler (30-200+ USD)
  • Temsili Ürünler: AS7341, profesyonel colorimetreler, spektrofotometreler
  • Performans: Yüksek hassasiyet, çok kanallı spektral analiz, endüstriyel standartlara uygunluk
  • Kullanım Kolaylığı: Genellikle daha karmaşık entegrasyon, profesyonel yazılım desteği
  • Doğruluk: Çok yüksek renk doğruluğu ve tekrarlanabilirlik
  • En Uygun Olduğu Durumlar: Kalite kontrol, medikal uygulamalar, bilimsel araştırma
• TCS34725'in Konumu
  • Fiyat-Performans Oranı: Mükemmel fiyat-performans dengesi
  • Toplam Sahip Olma Maliyeti: Düşük (kolay entegrasyon, yaygın kütüphane desteği)
  • Kullanılabilirlik: Arduino ve Raspberry Pi projeleri için ideal
  • Maliyet Etkinliği: Orta seviye hassasiyet gerektiren projeler için en maliyet-etkin çözüm
  • Uygulama Esnekliği: Geniş uygulama yelpazesi için yeterli özellikler

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
