TBA120S Amplifikatör Entegresi Dip-14

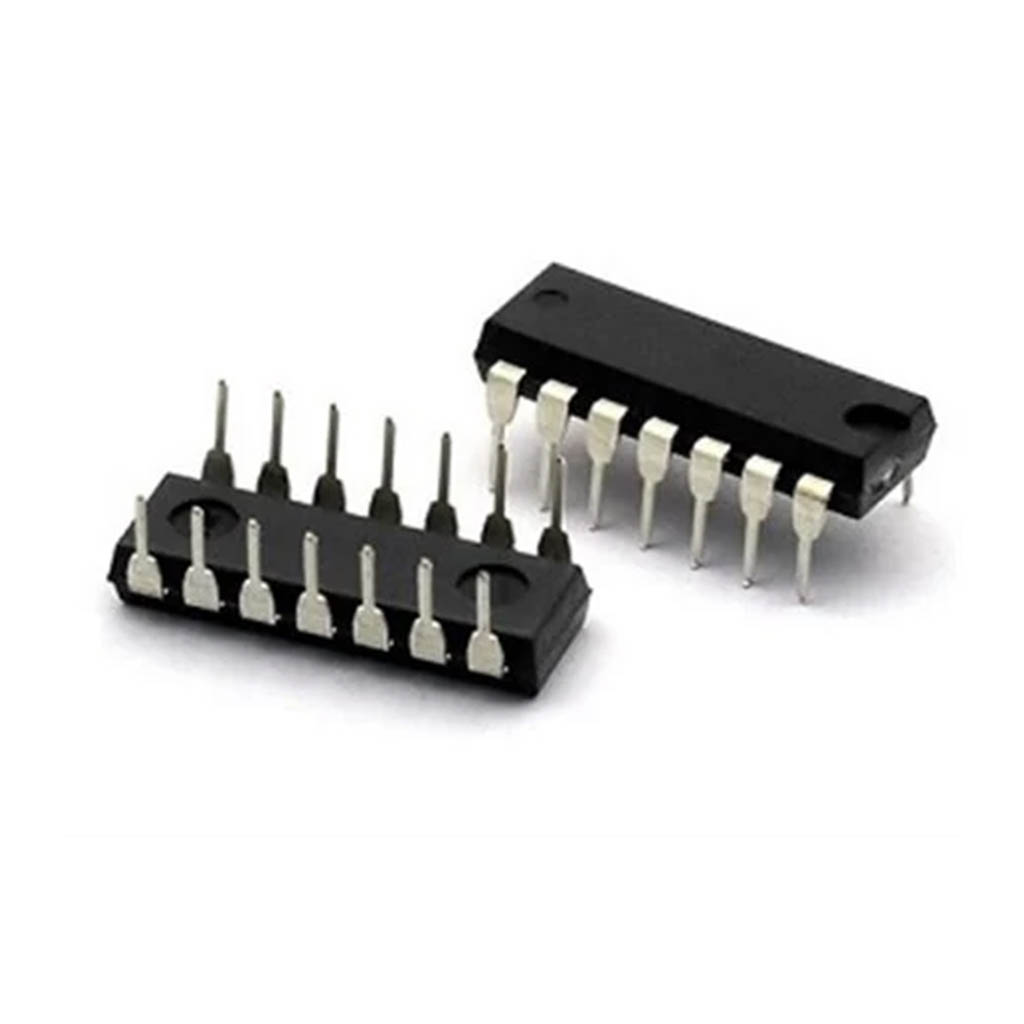

TBA120S Amplifikatör Entegresi DIP-14

TBA120S Amplifikatör Entegresi, SGS-Thomson tarafından üretilen, özellikle TV, radyo ve ses sistemlerinde kullanılan IF (Intermediate Frequency / Ara Frekans) amplifikatör entegresidir. DIP-14 paketinde sunulan bu entegre, FM ve AM alıcı devrelerinde, sinyal işleme ve ses amplifikasyonu için ideal bir çözüm sunar. Düşük gürültü seviyesi, yüksek kazanç ve düşük güç tüketimi özellikleriyle öne çıkar.

Radyo alıcıları, TV alıcıları, verici-alıcı sistemleri ve genel amaçlı sinyal yükseltme uygulamaları için tasarlanan TBA120S, ses amplifikatörü entegresi kategorisinde kompakt ve çok fonksiyonlu bir üründür. Limiter, demodülatör ve ses preamplifikatör katlarını tek bir pakette birleştirir.

Yüksek hassasiyet, geniş dinamik aralık ve etkili AGC (Automatic Gain Control / Otomatik Kazanç Kontrolü) fonksiyonu içeren bu entegreler, elektronik komponentler arasında özellikle RF ve IF sinyal işleme uygulamalarında tercih edilen güvenilir bir bileşendir. Klasik süper-heterodyne radyo devreleri için ideal olan TBA120S, hem ticari hem de hobi amaçlı projelerde yaygın olarak kullanılmaktadır.

---

Teknik Özellikler

TBA120S Amplifikatör Entegresi DIP-14'ün detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: SGS-Thomson (ST Microelectronics)
• Entegre Tipi: IF Amplifikatör / Demodülatör
• Paket Tipi: DIP-14 (Dual In-line Package)
• Pin Sayısı: 14
• Çalışma Frekansı: 4.5MHz - 12MHz (tipik kullanım 10.7MHz)
• Besleme Voltajı Aralığı: 4.5V - 14V DC
• Optimum Besleme Voltajı: 12V DC
• Kazanç: 50dB (tipik, 10.7MHz'de)
• Limitleyici Dinamik Aralığı: 90dB (minimum)
• Çıkış Empedansı: 5kΩ (tipik)
• Giriş Empedansı: 2kΩ (tipik)
• Güç Tüketimi: 30mW (tipik, 12V'da)
• Quiescent Akım: 2.5mA (tipik)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Fonksiyonlar: IF Amplifikatör, Limiter, FM Demodülatör, Ses Preamplifikatör
• Uygulamalar: FM/AM Radyo, TV, IF Sistemleri
• Demodülatör Tipi: Faz detektörü
• AGC (Otomatik Kazanç Kontrolü): Var
• Limitleyici Aşamaları: 3 kademe
• Amplifikatör Aşamaları: 4 kademe
• Minimum Algılama Hassasiyeti: 20μV
• AF (Audio Frequency) Çıkışı: 200mV (tipik)
• Harici Komponent İhtiyacı: Minimal (birkaç kapasitör ve direnç)
• Harmonik Distorsiyon: <1% (kHz frekans sapmasında)
• Boyutlar: ~19.5mm x 6.5mm x 3.5mm (paket)
• Ağırlık: ~0.8g
• RoHS Uyumluluğu: Evet (yeni üretimler için)

---

Kullanım Alanları

TBA120S Amplifikatör Entegresi DIP-14'ün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Radyo Sistemleri

• FM radyo alıcıları
• AM/FM alıcı devreleri
• Süper-heterodyne radyo devreleri
• Taşınabilir radyo sistemleri
• İletişim alıcıları

TV ve Video Sistemleri

• TV ses demodülatörleri
• Uydu alıcı sistemleri
• Ses IF devre sistemleri
• Video sinyal işleme devreleri
• FM TV ses alıcıları

Hobi ve Eğitim Projeleri

• Kendin yap radyo kitleri
• Eğitim amaçlı radyo devreleri
• FM alıcı modülleri
• Kablosuz mikrofon alıcıları
• Elektronik laboratuvar deneyleri

---

Avantajlar ve Özellikler

TBA120S Amplifikatör Entegresi DIP-14'ün sağladığı avantajlar ve çözümler.

• Tümleşik Fonksiyonlar: IF amplifikatör, limiter, demodülatör ve preamplifikatör tek pakette
• Yüksek Kazanç: 50dB'lik kazanç ile zayıf sinyalleri güçlendirme
• Düşük Güç Tüketimi: Pil ile çalışan sistemler için uygun
• Geniş Dinamik Aralık: 90dB üzerinde limitleyici dinamik aralığı
• Kolay Entegrasyon: Minimal harici komponent gereksinimi
• AGC Desteği: Otomatik kazanç kontrolü ile değişken sinyallerde kararlı çıkış
• Geniş Besleme Aralığı: 4.5V - 14V arası esnek çalışma
• Düşük Gürültü: Temiz sinyal işleme ve ses çıkışı
• Endüstriyel Standart: Uzun yıllardır kullanılan kanıtlanmış tasarım
• Çok Yönlülük: TV, radyo ve genel IF uygulamalarına uygunluk

---

Bağlantı ve Kullanım

TBA120S Amplifikatör Entegresi DIP-14'ün bağlantı ve kullanım detayları hakkında bilgiler.

Pin Konfigürasyonu (DIP-14 Paketi):

• Pin 1 (AF Output): Ses frekansı çıkışı
• Pin 2 (AFC Output): Otomatik frekans kontrolü çıkışı
• Pin 3 (Demodulator): Demodülatör bileşeni bağlantısı
• Pin 4 (Demodulator): Demodülatör bileşeni bağlantısı
• Pin 5 (Limiter Output): Limitleyici çıkışı
• Pin 6 (Limiter Input): Limitleyici girişi
• Pin 7 (GND): Toprak
• Pin 8 (Amplifier Input): Amplifikatör girişi
• Pin 9 (Amplifier Output): Amplifikatör çıkışı
• Pin 10 (AGC): Otomatik kazanç kontrolü
• Pin 11 (Internal Connection): İç bağlantı (kullanılmaz)
• Pin 12 (Internal Connection): İç bağlantı (kullanılmaz)
• Pin 13 (Internal Connection): İç bağlantı (kullanılmaz)
• Pin 14 (VCC): Pozitif besleme voltajı

Temel FM Alıcı Devre Bağlantısı:

• Pin 14 (VCC): 12V DC beslemeye bağlanır, 100nF ve 10µF bypass kapasitörleri eklenir
• Pin 7 (GND): Toprak bağlantısı
• Pin 8 (Amplifier Input): 100pF kapasitör üzerinden 10.7MHz IF sinyali girişi
• Pin 9 (Amplifier Output): 100pF kapasitör üzerinden 10.7MHz seramik filtreye
• Pin 6 (Limiter Input): Seramik filtreden 100pF kapasitör üzerinden limitleyici girişi
• Pin 5 (Limiter Output): Limitleyici çıkışı, iç devre bağlantısı
• Pin 3 ve Pin 4 (Demodulator): 33pF kapasitörle faz demodülatör tank devresi oluşturulur
• Pin 2 (AFC Output): Otomatik frekans kontrolü için kullanılır (isteğe bağlı)
• Pin 1 (AF Output): 10µF kapasitör üzerinden ses çıkışı alınır
• Pin 10 (AGC): 10kΩ direnç ve 1µF kapasitör ile AGC devresi

Çıkış ve Filtreleme:

• AF Çıkışı: Pin 1'den 10µF elektrolitik kapasitör üzerinden
• De-emphasis Filtresi: AF çıkışına 3.3kΩ direnç ve 100nF kapasitör (zaman sabiti 50µs - Avrupa standardı)
• Ses Kontrolü: 10kΩ potansiyometre ile ses seviyesi ayarı
• AFC Bağlantısı: Pin 2'den varaktör diyota besleme

IF Katı ve Filtreleme:

• 10.7MHz Seramik Filtre: Giriş ve çıkış arasında uygun bant genişliği için
• Akort Transformatörü: Seramik filtre alternatifi olarak (ayarlanabilir)
• Demodülatör Tank Devresi: Doğru demodülasyon için gerekli elemanlar

---

Örnek Projeler

TBA120S Amplifikatör Entegresi DIP-14 kullanılarak yapılabilecek örnek projeler.

Basit FM Radyo Alıcısı

TBA120S ve basit RF katı kullanarak yapılan kompakt FM radyo alıcısı.

Gerekli Malzemeler:

• 1x TBA120S entegresi
• 1x 10.7MHz seramik filtre
• 1x FM tuner modülü veya VHF ön-uç devresi
• 1x LM386 ses amplifikatör entegresi
• 1x 8Ω hoparlör
• 2x 100pF seramik kapasitör (IF bağlantıları için)
• 1x 33pF seramik kapasitör (demodülatör için)
• 2x 10µF elektrolitik kapasitör (AF çıkışı için)
• 1x 100nF seramik kapasitör (de-emphasis için)
• 1x 3.3kΩ direnç (de-emphasis için)
• 1x 10kΩ potansiyometre (ses kontrolü)
• 1x 100nF seramik kapasitör (besleme filtresi)
• 1x 10µF elektrolitik kapasitör (besleme filtresi)
• 1x 1µF elektrolitik kapasitör (AGC için)
• 1x 10kΩ direnç (AGC için)
• 1x 9V veya 12V güç kaynağı
• PCB veya breadboard
• Kablolar ve montaj malzemeleri

Bağlantı Adımları:

• TBA120S'i PCB veya breadboard üzerine yerleştirin
• Pin 14'ü (VCC) 12V güç kaynağına bağlayın
• Pin 7'yi (GND) şaseye/toprağa bağlayın
• 100nF ve 10µF kapasitörleri paralel olarak Pin 14 ve GND arasına bağlayın
• FM tuner/VHF ön-uç çıkışını 100pF kapasitör üzerinden Pin 8'e bağlayın
• Pin 9'u 100pF kapasitör üzerinden 10.7MHz seramik filtreye bağlayın
• Seramik filtrenin çıkışını 100pF kapasitör üzerinden Pin 6'ya bağlayın
• Pin 3 ve Pin 4 arasına 33pF kapasitör bağlayın (demodülatör tank devresi)
• Pin 10'a (AGC) 10kΩ direnç üzerinden VCC bağlayın ve GND'ye 1µF kapasitör ekleyin
• Pin 1'den (AF çıkışı) 10µF kapasitör üzerinden çıkış alın
• AF çıkışına 3.3kΩ direnç ve 100nF kapasitörden oluşan de-emphasis filtresi ekleyin
• Ses kontrolü için 10kΩ potansiyometre ekleyin
• Potansiyometre çıkışını LM386 ses amplifikatörüne bağlayın
• LM386 çıkışını 8Ω hoparlöre bağlayın
• Devreyi güç kaynağına bağlayın ve test edin

Kablosuz Mikrofon Alıcısı

FM bandında çalışan bir kablosuz mikrofon için basit alıcı devresi.

Gerekli Malzemeler:

• 1x TBA120S entegresi
• 1x VHF tuner devresi (88-108MHz)
• 1x 10.7MHz seramik filtre
• 1x 10.7MHz IF transformatörü
• 1x TL072 operasyonel amplifikatör
• 1x 7812 voltaj regülatörü
• 2x 100pF seramik kapasitör
• 1x 33pF seramik kapasitör
• 2x 10µF elektrolitik kapasitör
• 1x 100nF seramik kapasitör
• 1x 3.3kΩ direnç
• 1x 1µF elektrolitik kapasitör
• 1x 10kΩ direnç
• 1x 10kΩ potansiyometre
• 2x 100nF kapasitör (besleme filtresi)
• 2x 470µF/25V elektrolitik kapasitör (besleme filtresi)
• 1x XLR veya 6.3mm jak (ses çıkışı)
• 1x 12-15V DC güç adaptörü
• Metal muhafaza kutusu (ekranlama için)
• PCB
• Kablolar ve montaj malzemeleri

Bağlantı Adımları:

• 7812 voltaj regülatörü ile 12V stabil besleme oluşturun
• TBA120S'i PCB üzerine yerleştirin
• Pin 14'ü (VCC) 12V regüle beslemeye bağlayın
• Pin 7'yi (GND) devrenin toprak hattına bağlayın
• 100nF ve 10µF kapasitörleri paralel olarak Pin 14 ve GND arasına bağlayın
• VHF tuner çıkışını 10.7MHz IF transformatörüne bağlayın
• IF transformatörü çıkışını 100pF kapasitör üzerinden Pin 8'e bağlayın
• Pin 9'u 100pF kapasitör üzerinden 10.7MHz seramik filtreye bağlayın
• Seramik filtrenin çıkışını 100pF kapasitör üzerinden Pin 6'ya bağlayın
• Pin 3 ve Pin 4 arasına 33pF kapasitör bağlayın
• Pin 10'a (AGC) 10kΩ direnç üzerinden VCC bağlayın ve GND'ye 1µF kapasitör ekleyin
• Pin 1'den (AF çıkışı) 10µF kapasitör üzerinden çıkış alın
• De-emphasis filtresini (3.3kΩ + 100nF) AF çıkışına ekleyin
• Çıkışı 10kΩ potansiyometre üzerinden TL072 op-amp'a bağlayın
• TL072 çıkışını XLR veya 6.3mm çıkış jakına bağlayın
• Tüm devreyi metal muhafaza içine yerleştirin
• Güç kaynağı bağlantısını yapın ve ayarları test edin

---

Sorun Giderme ve İpuçları

TBA120S Amplifikatör Entegresi DIP-14 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sinyal Alınamıyor: IF frekansının doğru ayarlandığından emin olun, filtre bağlantılarını kontrol edin
• Zayıf Sinyal: AGC bağlantısını kontrol edin, besleme voltajını ölçün, RF ön katını kontrol edin
• Gürültülü Ses: Ekranlama yapın, besleme filtrelerini artırın, topraklama düzenini iyileştirin
• Bozuk Ses Çıkışı: Demodülatör tank devresini kontrol edin, seramik filtreyi değiştirin
• RF Girişimi: Metal muhafaza kullanın, sinyal hatlarını kısa tutun, uygun ekranlama yapın

Performans İyileştirme İpuçları

• Çift taraflı PCB kullanarak toprak düzlemi oluşturun
• RF ve IF katları arasında metal ekranlama yerleştirin
• Besleme hattına daha büyük filtre kapasitörleri ekleyin
• Kaliteli seramik filtre veya IF transformatör kullanın
• Hassas ayar için demodülatör tank devresine değişken kapasitör ekleyin
• AFC çıkışını lokal osilatöre geri besleyerek frekans kaymasını azaltın
• Düşük gürültülü besleme kaynağı veya regülatör kullanın
• Kısa bağlantılar ve yıldız topraklama düzeni uygulayın

---

Paket İçeriği

• TBA120S Amplifikatör Entegresi DIP-14

---
