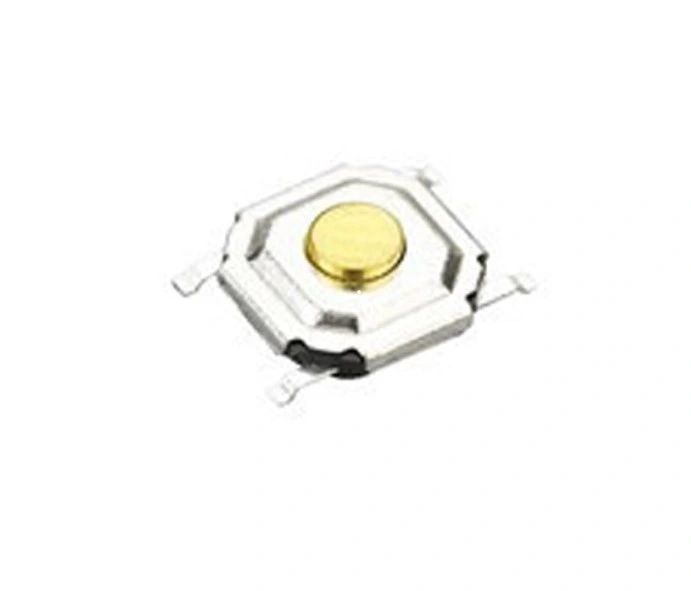

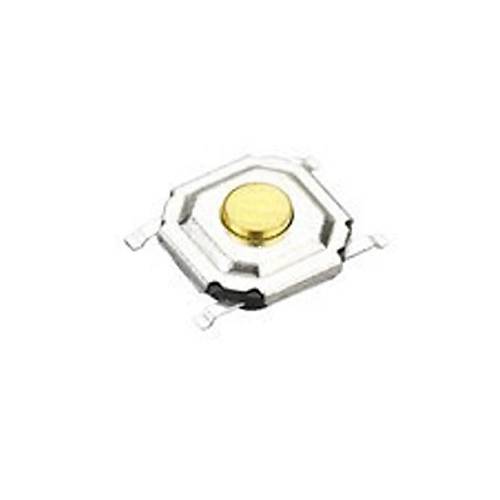

Tact Switch 4P Mini Smd Sarı

Tact Switch 4P Mini SMD Sarı

Tact Switch 4P Mini Smd Sarı, yüzeye montaj (SMD - Surface Mount Device) uyumlu, kompakt bir anahtardır. Hassasiyet ve güvenilirlik gerektiren elektronik devrelerde, köşe bağlantıları veya yatay montaj ihtiyacına yönelik olarak kullanılır.

Ergonomik yapısıyla modern elektronik cihazlarda yaygın bir çözümdür.

Kompakt elektronik projeleriniz ve yüzey montaj uygulamalarınız için tasarlanmış Tact Switch 4P Mini SMD Sarı, küçük boyutu ve güvenilir yapısıyla ideal bir seçimdir. Sarı renkli tuş kapağı ile kolay tanımlama sağlayan bu mini tact switch, PCB üzerinde minimum alan kaplayarak yüksek yoğunluklu devre tasarımlarına mükemmel uyum sağlar. Anlık kontak (momentary) özelliği ile basıldığında temiz ve hissedilebilir bir geri bildirim sunarak, kullanıcı arayüzlerinde hassas kontrol imkanı verir.

4 pinli SMD (Yüzey Montaj) yapısı sayesinde modern elektronik üretim teknikleriyle tam uyumlu olan bu sarı tact switch, reflow lehimleme süreçlerine dayanıklı malzemelerden üretilmiştir. Düşük profilli tasarımı, sık basma gerektiren uygulamalarda bile uzun ömürlü performans sunar. Kumanda, uzaktan kontrol, test ekipmanları, ölçüm cihazları ve çeşitli taşınabilir elektronik cihazlarda kullanıma uygun olan bu mikro switch, projelerinize profesyonel bir dokunuş katacaktır.

Teknik Özellikler

Tact Switch 4P Mini SMD Sarı, yüksek kaliteli malzemelerden üretilmiş, kompakt boyutlu ve sarı renkli kapağa sahip bir yüzey montaj butonudur. Modern elektronik tasarımlar için gerekli teknik özelliklere sahiptir.

• Tip: Tact Switch (Dokunmatik Mikro Buton)
• Montaj Tipi: SMD (Yüzey Montaj)
• Pin Sayısı: 4 Pin
• Renk: Sarı kapak
• Buton Tipi: Momentary (Anlık, Yaylı)
• Çalışma Modu: Normalde Açık (NO - Normally Open)
• Boyutlar: Yaklaşık 6.0 x 6.0 x 3.1mm (G x D x Y)
• Kontak Direnci: ≤ 50mΩ
• Yalıtım Direnci: ≥ 100MΩ
• Çalışma Voltajı: 12V DC (maksimum)
• Çalışma Akımı: 50mA (maksimum)
• Çalışma Kuvveti: Yaklaşık 160-260gf
• Çalışma Sıcaklığı: -20°C ila +70°C
• Mekanik Ömür: >100,000 basım döngüsü
• Basım Hissi: Belirgin taktil geri bildirim

Kullanım Avantajları

Tact Switch 4P Mini SMD Sarı, kompakt boyutu ve kullanıcı dostu özellikleriyle elektronik tasarımlara birçok avantaj sağlar. PCB üzerinde minimum yer kaplaması ve kolay tanımlanabilir sarı rengi ile kullanım kolaylığı sunar.

• Ultra Kompakt Tasarım: Minimum PCB alanı kullanarak yüksek yoğunluklu devre tasarımına olanak sağlar.
• Sarı Renk Avantajı: Kolay tanımlama ve panel tasarımında görsel uyum sağlar.
• SMD Yapısı: Modern otomatik montaj sistemleri ve reflow lehimleme ile tam uyumludur.
• Net Taktil Geri Bildirim: Basıldığında hissedilebilir bir tıklama ile kullanıcıya geri bildirim sağlar.
• Düşük Profil: İnce tasarımı sayesinde dar alanlarda ve ince cihazlarda kullanılabilir.
• 4 Pin Düzeni: Güvenilir kontak ve mekanik stabilite sağlar.
• Uzun Ömür: 100,000+ basım döngüsü ile uzun süreli kullanıma dayanıklıdır.
• Güvenilir Kontak: Düşük kontak direnci ile güvenilir sinyal iletimi sağlar.
• Geniş Çalışma Sıcaklığı: Çeşitli ortam koşullarında stabil performans sunar.

İdeal Kullanım Alanları

Tact Switch 4P Mini SMD Sarı, kompakt boyutu ve güvenilir yapısı sayesinde çeşitli elektronik uygulamalarda tercih edilir. Özellikle küçük cihazlar ve dar alanlar için ideal bir seçimdir.

• Taşınabilir Elektronik Cihazlar: MP3 çalarlar, dijital kameralar, bluetooth kulaklıklar
• Uzaktan Kumandalar: TV, ses sistemleri ve akıllı ev kontrol üniteleri
• Test ve Ölçüm Cihazları: Multimetreler, osiloskoplar, sinyal jeneratörleri
• Medikal Cihazlar: Hasta monitörleri, portatif teşhis cihazları
• Endüstriyel Kontrol Panelleri: HMI panelleri ve operatör kontrol sistemleri
• Arduino ve Mikrodenetleyici Projeleri: DIY elektronik ve prototip uygulamaları
• IoT Cihazları: Akıllı ev sensörleri ve kontrol üniteleri
• Bilgisayar Çevre Birimleri: Fareler, klavyeler ve özel giriş cihazları
• Otomotiv Elektronik Sistemleri: Araç içi kontrol düğmeleri ve multimedya sistemleri

Montaj ve Kullanım İpuçları

Tact Switch Teknolojisi ve Avantajları

Tact switchler, modern elektronik cihazlarda yaygın olarak kullanılan özel buton tipidir ve belirli avantajlar sunar.

Taktil Geri Bildirim Teknolojisi: Tact switchlerin en önemli özelliği, kullanıcıya dokunsal (taktil) geri bildirim sağlayan yapısıdır. İç mekanizmasında bulunan metal dome (kubbe), basıldığında anlık bir direnç oluşturur ve ardından belirli bir basınçta aniden çökerek hem hissedilebilir bir klik hem de sesli bir geri bildirim sağlar. Bu özellik, kullanıcının butona başarıyla bastığını fiziksel olarak hissetmesini sağlar, bu da özellikle görsel geri bildirim olmayan durumlarda kritik önem taşır. Dokunsal geri bildirim, kullanıcı deneyimini iyileştirir ve yanlış girişleri azaltır.

Kompakt Boyut ve Yüksek Yoğunluk: Mini SMD tact switchler, modern elektronik cihazlardaki alan sınırlamalarına mükemmel şekilde uyum sağlar. 6x6mm gibi kompakt bir yüzey alanı ile PCB üzerinde minimum yer kaplarken, yeterli basım yüzeyi sunarak kullanıcı etkileşimini kolaylaştırır. Bu kompakt boyut, özellikle taşınabilir cihazlar, giyilebilir teknolojiler ve IoT cihazları gibi minyatürleşmenin önemli olduğu alanlarda büyük avantaj sağlar. Ayrıca, 4 pinli tasarım yapısı, butonun PCB üzerinde stabil durmasını sağlayarak mekanik dayanıklılığı artırır.

Esneklik ve Güvenilirlik: Tact switchler, düşük voltaj/akım uygulamalarında yüksek güvenilirlik sunar. Modern tact switchlerin içindeki kontak noktaları genellikle altın kaplama olduğundan, oksitlenmeye karşı dirençlidir ve düşük kontak direnci sağlar. Bu özellik, özellikle mikrodenetleyiciler ve hassas elektronik devrelerde kullanım için idealdir. SMD yapısı, modern PCB üretim süreçleri ile tam uyumluluk sağlarken, 100,000+ basım döngüsü ömrü ile uzun vadeli güvenilirlik sunar. Sarı renk gibi farklı renk seçenekleri, panel tasarımında fonksiyon kodlaması yapma imkanı verir, bu da kullanım kolaylığını artırır.

SMD Butonlar ve PCB Tasarım İpuçları

SMD tact switchler, PCB tasarımlarında özel dikkat gerektiren komponentlerdir ve doğru kullanım için belirli tasarım prensipleri izlenmelidir.

PCB Yerleşim Optimizasyonu: SMD tact switchlerin PCB yerleşiminde dikkat edilmesi gereken en önemli faktör, mekanik streslerdir. Butonlar, tekrarlayan fiziksel basınca maruz kaldığından, PCB üzerindeki yerleşimleri stratejik olmalıdır. İdeal olarak, butonlar PCB kenarlarından uzağa, mümkünse destek noktalarına yakın yerleştirilmelidir. Bu şekilde, butona basıldığında PCB'de oluşabilecek eğilme ve bükülmeler minimize edilir. Ayrıca, butonun çevresinde en az 2mm boşluk bırakılması, hem montaj kolaylığı sağlar hem de komşu komponentlerin basım sırasında etkilenmesini önler.

Lehimleme ve Üretim Hususları: SMD tact switchler tipik olarak reflow lehimleme süreçleri için tasarlanmıştır. PCB tasarımında, lehim pedlerinin boyutu ve şekli üretici datasheet'lerine göre optimize edilmelidir. Genellikle hafif bir uzatılmış ped tasarımı, lehimin daha iyi tutunmasını sağlar. Via'ları (delikli bağlantıları) buton pedlerine çok yakın yerleştirmekten kaçınmak önemlidir, çünkü bu lehim çekilmesine (solder wicking) neden olabilir. Ayrıca, tact switchlerin termal hassasiyeti göz önünde bulundurularak reflow profili ayarlanmalıdır. El lehimlemesi gerektiğinde, kısa süreli ve kontrollü ısı uygulaması yapılmalıdır.

Elektriksel Tasarım Faktörleri: 4 pinli tact switchlerin elektriksel bağlantısında, genellikle çapraz pinler birbirine dahili olarak bağlıdır (1-3 ve 2-4 gibi). Bu yapı, PCB tasarımında esneklik sağlar ve rota optimizasyonuna yardımcı olur. Microcontroller girişlerine bağlanan butonlar için, debounce (sıçrama önleme) devresi veya yazılımsal debounce uygulaması düşünülmelidir. Pull-up veya pull-down dirençleri, butonun belirli bir durumda kalmasını sağlamak için PCB tasarımına dahil edilmelidir. EMI/RFI duyarlı uygulamalarda, buton hatlarına yakın bypass kapasitörleri eklenmesi, gürültüyü azaltmaya yardımcı olabilir.

Sarı Butonların Endüstriyel Anlamı ve Kullanımı

Sarı renk, endüstriyel kontrol sistemleri ve elektronik cihazlarda belirli anlamlar taşır ve özel kullanım alanları vardır.

Renk Kodlamasındaki Rolü: Endüstriyel kontrol sistemlerinde ve kullanıcı arayüzlerinde renk kodlaması, hızlı ve sezgisel tanımlama için kritik öneme sahiptir. Sarı renk, uluslararası standartlarda genellikle dikkat veya uyarı anlamına gelir. Kırmızı (tehlike/durdurma) ve yeşil (normal/başlatma) arasında yer alan sarı, operatörlere özel dikkat gerektiren bir durum veya fonksiyon olduğunu belirtir. Mini tact switchlerde sarı renk kullanımı, özellikle karmaşık kontrol panellerinde veya çok butonlu cihazlarda, özel fonksiyonların veya ayar butonlarının kolayca tanımlanmasını sağlar.

Görsel Ergonomi: Sarı renk, insan gözü tarafından yüksek kontrast ile algılanabilen ve dikkat çekici bir renktir. Özellikle siyah, gri veya koyu mavi PCB veya panel tasarımlarında, sarı butonlar maksimum görsel belirginlik sağlar. Bu özellik, düşük ışık koşullarında çalışırken veya hızlı tepki gerektiren durumlarda önem kazanır. Ayrıca, renk körü kullanıcılar için bile sarı-siyah kontrastı genellikle ayırt edilebilir olduğundan, erişilebilirlik açısından da avantaj sağlar.

Uygulama Spesifik Kullanımlar: Sarı butonlar, endüstriyel ve tüketici elektroniğinde belirli uygulamalar için standardize edilmiştir. Test ekipmanlarında genellikle sarı butonlar test başlatma veya parametre değişimi için kullanılır. Ölçüm cihazlarında kalibrasyon veya birim değişimi gibi özel fonksiyonlar için tercih edilir. Acil durum iletişim sistemlerinde ise yardım çağrısı veya ikinci öncelikli alarmlar için sarı butonlar kullanılır. Elektronik müzik ekipmanlarında efekt değişimi veya mod seçimi, otomotiv kontrol panellerinde ekonomi modu veya sürüş yardımcıları gibi özel işlevler sarı butonlarla temsil edilebilir.

Paket İçeriği

• Tact Switch 4P Mini SMD Sarı
