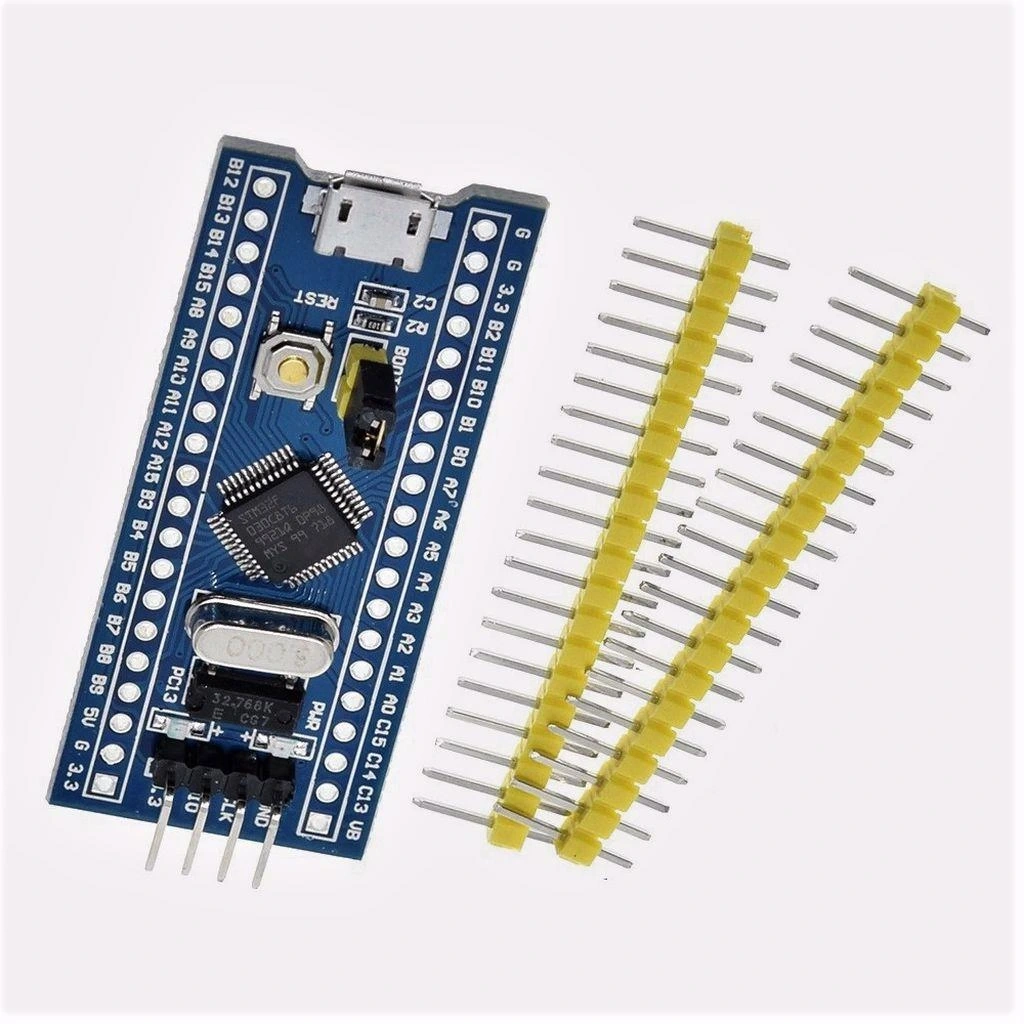

STM32F030C8T6 ARM STM32 Mini Geliştirme (Development) Kartı Modülü

STM32F030C8T6 ARM STM32 Mini Geliştirme Development Kartı Modülü

STM32F030C8T6 ARM Mini Geliştirme Kartı, güçlü bir 32-bit ARM Cortex-M0 işlemci çekirdeğine sahip, kompakt boyutlu ve düşük maliyetli bir mikrodenetleyici kartıdır. 48 MHz işlemci hızı, 64KB flash bellek ve 8KB RAM kapasitesi ile gömülü sistem projeleri için yüksek performans sunan bu kart, başlangıç seviyesindeki STM32 projeleri için idealdir.

Zengin giriş/çıkış portları, analog ve dijital çevre birimleri ve çoklu iletişim arayüzleri ile donatılmış olan bu geliştirme kartı, çeşitli sensörler ve aktuatörlerle kolay entegrasyon sağlar. Mini USB bağlantısı, programlama ve seri iletişim için gerekli donanımı sunarak projelerde hızlı geliştirme imkanı verir.

Premium özellikler sunan STM32F030C8T6 ARM Geliştirme Kartı, Arduino'dan daha yüksek performans arayan elektronik mühendisleri, hobi programcıları ve gömülü sistem geliştiricileri için mükemmel bir çözümdür.

---

Teknik Özellikler

Bu bölümde STM32F030C8T6 ARM Geliştirme Kartının detaylı teknik özellikleri listelenmektedir.

• İşlemci: STM32F030C8T6 ARM Cortex-M0 32-bit
• İşlemci Hızı: 48 MHz
• Flash Bellek: 64KB
• SRAM: 8KB
• Çalışma Voltajı: 3.3V
• Giriş Voltajı: 5V (USB) veya 5V-12V (DC Jack)
• Dijital I/O Pinleri: 37 adet (32 tanesi PWM destekli)
• Analog Giriş Pinleri: 12 kanal, 12-bit ADC
• İletişim Arayüzleri: 2x USART, 2x I2C, 2x SPI, 1x CAN
• Zamanlayıcılar: 6 adet 16-bit timer
• Programlama Arayüzü: Mikro USB, ST-Link (SWD portu üzerinden)
• Debug Özellikleri: SWD debugging

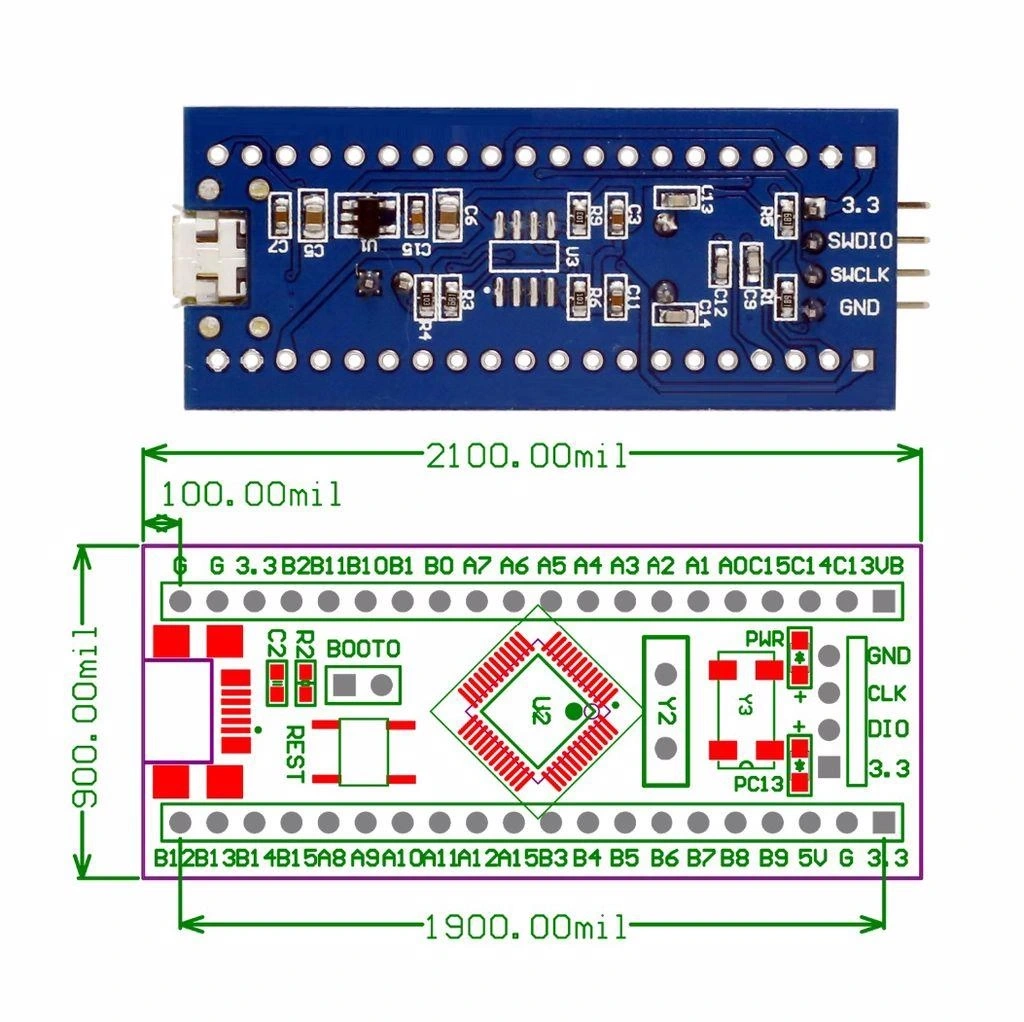

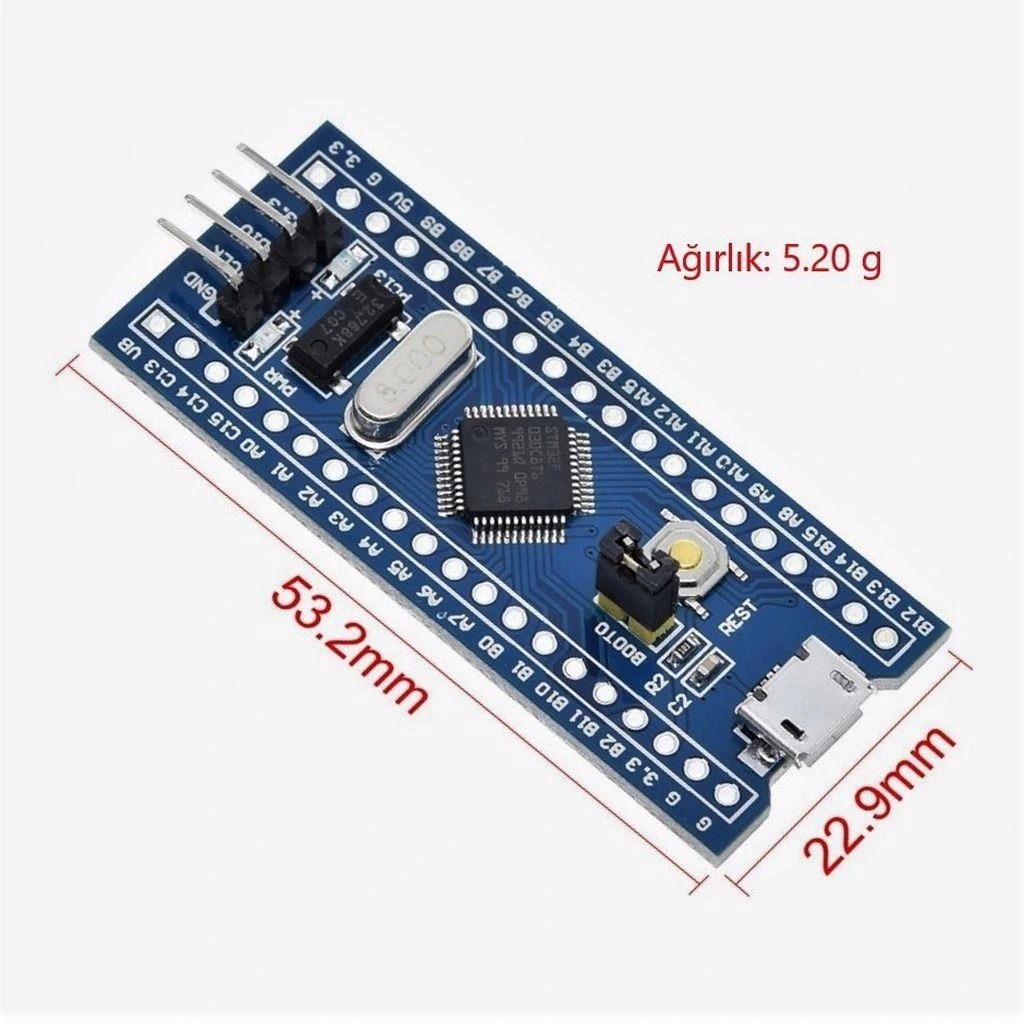

• Kart Boyutları: 53.3mm x 38.1mm
• Butonlar: RESET ve BOOT butonları
• LED Göstergeler: Güç LED'i ve programlanabilir kullanıcı LED'i
• Voltaj Regülatörü: AMS1117-3.3V entegre doğrusal regülatör
• Kristal Osilatör: 8MHz harici kristal
• Header Pinleri: 2.54mm standart pin aralığı
• USB Konektörü: Mikro USB
• Çalışma Sıcaklığı: -40°C ile +85°C arası

---

Kullanım Avantajları

STM32F030C8T6 ARM Geliştirme Kartının sağladığı temel avantajlar aşağıda listelenmiştir.

• Yüksek Performans: 48 MHz ARM Cortex-M0 çekirdeği ile hızlı işlem kapasitesi.
• Düşük Güç Tüketimi: Enerji verimli tasarım ile batarya ile çalışan projeler için idealdir.
• Zengin Çevre Birimleri: Çoklu iletişim arayüzleri ve analog/dijital giriş çıkışlar.
• Kompakt Boyut: Küçük boyutlarıyla alan kısıtlı projelere kolay entegrasyon.
• Yüksek Bellek Kapasitesi: 64KB flash ve 8KB SRAM ile karmaşık uygulamalar geliştirilebilir.
• Çok Yönlü GPIO: 37 I/O pini ile sensör ve aktuatör bağlantılarında esneklik.
• PWM Çıkışları: Motor kontrolü ve sinyal üretimi için çoklu PWM kanalları.
• Ekonomik Çözüm: Profesyonel özellikler sunan uygun fiyatlı bir platform.
• Kolay Programlama: USB üzerinden doğrudan programlama imkanı.
• Geniş Yazılım Desteği: STM32CubeIDE, Keil, IAR ve Arduino gibi ortamlarda programlanabilir.

---

İdeal Kullanım Alanları

Bu geliştirme kartının tipik kullanım alanları aşağıda listelenmiştir.

• Gömülü Sistem Projeleri: Endüstriyel kontrol ve otomasyon sistemleri
• IoT Uygulamaları: Sensör ağları ve internet bağlantılı cihazlar
• Robotik Sistemler: Motor kontrolü ve sensör entegrasyonu
• Veri Toplama Üniteleri: Çok kanallı sensör verileri işleme
• HMI Arayüzleri: LCD ve OLED ekranlı kullanıcı arayüzleri
• Endüstriyel İletişim: Protokol çeviriciler ve gateway uygulamaları
• Eğitim Amaçlı Projeler: STM32 mikrodenetleyici öğrenme platformu
• Prototip Geliştirme: Hızlı prototipleme ve kavram doğrulama çalışmaları
• Test ve Ölçüm Ekipmanları: Veri toplama ve analiz sistemleri
• Akıllı Ev Sistemleri: Ev otomasyonu ve kontrol üniteleri

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, geliştirme kartının performansını ve ömrünü etkiler.

---

ARM Cortex-M0 Mimarisi ve STM32F0 Ailesi

STM32F030C8T6 mikrodenetleyicisinin temel mimarisi ve STM32F0 ailesinin özellikleri.

STM32F030C8T6, ST Microelectronics firmasının giriş seviyesi mikrodenetleyici ailesi olan STM32F0 serisinin bir üyesidir. ARM Cortex-M0 çekirdeğini kullanan bu mikrodenetleyici, düşük güç tüketimi ve yüksek performans özellikleri ile öne çıkar.

Cortex-M0 Çekirdeği ve Mimarisi:

ARM Cortex-M0 çekirdeğinin temel özellikleri ve mimarisi:

• 32-bit RISC Mimarisi: Verimli kod çalıştırma ve güçlü işlem kapasitesi.
• von Neumann Hafıza Mimarisi: Veri ve program için aynı bellek alanı kullanımı.
• Thumb-2 Komut Seti: Yüksek kod yoğunluğu ve verimli performans.
• Düşük Gecikme Süresi: Kesmelere hızlı yanıt veren kesme işleyici.
• Düşük Güç Tüketimi: Enerji verimli tasarım ile batarya ömrünü uzatma.

Bu mimarinin sağladığı avantajlar, programlayıcılar ve geliştirme kartları kategorisinde STM32F0 tabanlı kartları popüler kılar.

STM32F0 Ailesi Özellikleri:

STM32F0 serisinin genel özellikleri ve avantajları:

• Düşük Maliyet Odaklı Tasarım: Ekonomik çözümler için optimize edilmiş donanım.
• Çeşitli Paket Seçenekleri: LQFP48, LQFP32 ve diğer formatlarda erişilebilirlik.
• Geniş Çalışma Voltaj Aralığı: 2.0V-3.6V çalışma voltajı ile esnek kullanım.
• PLL ile Frekans Çarpanı: Dahili osilatör frekansını çarparak yüksek hıza ulaşabilme.
• Düşük Güç Modları: Sleep, Stop ve Standby modları ile enerji tasarrufu.

STM32F0 ailesi, yüksek performanslı gömülü sistemler için maliyet-etkin bir çözüm sunar.

STM32F030C8T6 Özel Özellikleri:

Bu modelin STM32F0 ailesi içindeki özel avantajları:

• C8 Varyantı: 64KB flash bellek ve 8KB SRAM ile F0 ailesinde orta-üst segmentte yer alır.
• 48-Pin LQFP Paketi: Daha fazla GPIO ve çevre birimi erişimi sağlar.
• 12-bit ADC: Hassas analog ölçümler için 12 kanal analog-dijital dönüştürücü.
• Zengin Zamanlayıcı Seti: Gelişmiş PWM ve zamanlama fonksiyonları için çoklu timer.
• CRC Hesaplama Ünitesi: Veri bütünlüğü kontrolü için donanımsal CRC hesaplayıcı.

Bu özellikler, mikrodenetleyiciyi kompleks uygulamalar için uygun hale getirir.

---

Programlama Ortamları ve Geliştirme Araçları

STM32F030C8T6 kartı için yazılım geliştirme ortamları ve programlama araçları.

STM32F030C8T6 geliştirme kartı, farklı seviyedeki geliştiricilere hitap eden çeşitli programlama ortamları ve araçlarıyla kullanılabilir. Bu esneklik, farklı programlama yaklaşımlarına uygun çözümler sunar.

STM32CubeIDE:

ST Microelectronics'in resmi geliştirme ortamının özellikleri:

• Entegre Geliştirme Ortamı: Eclipse tabanlı, ücretsiz ve kapsamlı IDE.
• Kod Üreteci: Grafik arayüz ile pin ve periferik yapılandırması yapabilen CubeMX aracı.
• HAL Kütüphaneleri: Donanım soyutlama katmanı ile kolay periferik erişimi.
• Entegre Debugger: Çip üzerinde hata ayıklama ve gerçek zamanlı izleme.
• Proje Şablonları: Hızlı başlangıç için hazır örnek projeler.

ST'nin resmi aracı olarak en güncel ve tam destekli geliştirme ortamıdır.

Keil MDK ve IAR Embedded Workbench:

Profesyonel geliştirme ortamlarının STM32 desteği:

• Optimize Derleyiciler: Yüksek performanslı ve boyut-optimize kod üretimi.
• Gelişmiş Debug Özellikleri: Profesyonel seviyede hata ayıklama araçları.
• CMSIS Desteği: ARM Cortex Mikroişlemci Yazılım Arayüzü Standardı uyumluluğu.
• Kod Analiz Araçları: Statik kod analizi ve performans optimizasyonu.
• RTOS Entegrasyonu: Gerçek zamanlı işletim sistemi entegrasyonu için hazır altyapı.

Ticari lisans gerektiren bu araçlar, profesyonel geliştirme için güçlü özellikler sunar.

Arduino Ekosistemi ile Kullanım:

STM32F030C8T6 kartının Arduino ortamında programlanması:

• STM32duino: STM32 kartlarını Arduino IDE'de programlamak için gerekli paket.
• Tanıdık Arduino API'leri: Arduino işlevlerini STM32 kartlarda kullanabilme.
• Kolay Başlangıç: Arduino deneyimi olanlar için düşük öğrenme eğrisi.
• Hazır Kütüphaneler: Arduino ekosistemindeki birçok kütüphanenin uyarlanmış versiyonları.
• Performans Kısıtlamaları: Native STM32 programlamaya göre bazı performans sınırlamaları.

Arduino ortamından geçiş yapanlar için uygun bir başlangıç noktasıdır.

Platformio ve Mbed OS:

Modern, platform-bağımsız geliştirme araçları:

• Çoklu Platform Desteği: Farklı mikrodenetleyici platformları arasında geçiş kolaylığı.
• Paket Yönetimi: Otomatik kütüphane ve bağımlılık yönetimi.
• Modern Araçlar: Güncel geliştirme araçları ve CI/CD entegrasyonu.
• Geniş Ekosistem: Açık kaynak topluluk desteği ve hazır bileşenler.
• Bulut Tabanlı Geliştirme: Online derleyici ve geliştirme ortamı seçenekleri.

Yeni başlayanlar için basit, profesyoneller için güçlü özellikler sunan alternatiflerdir.

---

Giriş/Çıkış Özellikleri ve Çevre Birimleri

STM32F030C8T6 kartının giriş/çıkış özellikleri ve kullanılabilir çevre birimleri.

STM32F030C8T6 geliştirme kartı, çeşitli giriş/çıkış portları ve zengin çevre birimleri ile farklı uygulama gereksinimlerine cevap verebilmektedir. Bu özellikler, mikrodenetleyicinin esnekliğini ve kullanım alanını genişletir.

GPIO (Genel Amaçlı Giriş/Çıkış) Özellikleri:

Kartın dijital giriş/çıkış özelliklerinin detayları:

• 37 Adet GPIO Pini: Çeşitli uygulamalar için yeterli pin sayısı.
• Yapılandırılabilir Modlar: Push-pull, open-drain, pull-up, pull-down modları.
• Yüksek Akım Çıkışları: 20mA'e kadar kaynak/sink kapasitesi.
• Alternatif Fonksiyonlar: Her pin için çoklu çevre birimi eşlemeleri.
• Hızlı GPIO Erişimi: Bit-banding teknolojisi ile hızlı pin kontrolü.

Bu GPIO özellikleri, sensör ve aktuatör kontrolü için esneklik sağlar.

Analog Özellikler ve ADC:

Analog sinyal işleme yetenekleri:

• 12-bit ADC: 1 MSPS hızında 12 kanallı analog-dijital dönüştürücü.
• Analog Watchdog: Belirli sınırların aşılmasını izleyen monitör.
• Sıcaklık Sensörü: Dahili çip sıcaklık sensörü.
• Örnekleme Modları: Tekli, sürekli ve tarama modlarında ADC çalışması.
• DMA Desteği: Doğrudan bellek erişimi ile veri toplama.

Analog özellikler, ortam sensörleri ve analog kontrol sistemleriyle entegrasyon sağlar.

İletişim Arayüzleri:

Kartın dış dünya ile iletişimini sağlayan arayüzler:

• USART/UART: 2 adet seri iletişim portu.
• I2C: 2 adet 400 kHz I²C bus arayüzü.
• SPI: 2 adet 18 Mbit/s SPI arayüzü.
• CAN: Controller Area Network arayüzü (bazı modellerde).
• USB: Mikro USB konektörü ile bilgisayar bağlantısı.

Bu iletişim protokolleri, çok sayıda harici cihaz ve sensör entegrasyonu sağlar.

Zamanlayıcılar ve PWM:

Zamanlama ve sinyal üretimi özellikleri:

• 6 Adet 16-bit Timer: Gelişmiş zamanlama kontrolü.
• PWM Çıkışları: Çoklu PWM kanalları ile motor ve LED kontrolü.
• Capture/Compare: Sinyal yakalama ve karşılaştırma özellikleri.
• Watchdog Timer: Sistem çökme durumuna karşı koruma.
• Gerçek Zaman Saati (RTC): Düşük güç tüketimli zaman takibi.

Zamanlayıcı özellikleri, hassas zamanlama gerektiren uygulamalar için kritik önem taşır.

---

Proje Örnekleri ve Uygulama Senaryoları

STM32F030C8T6 kartı ile gerçekleştirilebilecek örnek projeler ve kullanım senaryoları.

STM32F030C8T6 geliştirme kartı, yüksek performansı ve zengin çevre birimleri sayesinde çeşitli karmaşıklık düzeylerinde projeler için uygun bir platformdur. Aşağıda farklı zorluk seviyelerinde proje örnekleri sunulmuştur.

Başlangıç Seviyesi Projeler:

Yeni başlayanlar için uygun, temel konseptleri öğreten projeler:

• LED Kontrol Uygulamaları: GPIO kullanımı ve PWM ile LED parlaklık kontrolü.
• Dijital Termometre: I2C sensör entegrasyonu ve LCD ekranda gösterim.
• Ultrasonik Mesafe Ölçer: HC-SR04 ile mesafe ölçümü ve hesaplama.
• Basit Motor Kontrolü: PWM çıkışları ile DC motor hız kontrolü.
• Dijital Saat: RTC kullanarak gerçek zamanlı saat uygulaması.

Bu projeler, STM32F0 platformunda temel becerileri geliştirmek için idealdir.

Orta Seviye Projeler:

Çoklu çevre birimi kullanımı gerektiren daha karmaşık projeler:

• Kablosuz Sensör Ağı: SPI üzerinden nRF24L01 modülü ile kablosuz iletişim.
• Dijital Güç Kaynağı: ADC, DAC ve PWM kullanarak ayarlanabilir güç çıkışı.
• MIDI Kontrol Cihazı: USB ve UART üzerinden MIDI protokolü uygulaması.
• Veri Kaydedici: SD kart entegrasyonu ile sensör verilerini kaydetme.
• Çok Eksenli Robot Kolu: Servo kontrolü ve inverse kinematik hesaplamaları.

Bu projeler, mikrodenetleyicinin çeşitli özelliklerini bir araya getirerek daha kapsamlı uygulamalar oluşturmanızı sağlar.

İleri Seviye Projeler:

STM32F030C8T6'nın tüm kapasitesini kullanan kompleks projeler:

• Gerçek Zamanlı Kontrol Sistemleri: PID kontrol döngüleri ile hassas kontrol uygulamaları.
• IoT Gateway: Wi-Fi/Ethernet modülleri ile bulut veri entegrasyonu.
• Dijital Sinyal İşleme: Ses veya sensör sinyallerinde FFT ve filtreleme uygulamaları.
• Düşük Güç IoT Cihazları: Batarya ile çalışan, düşük güç modlarını kullanan sensör düğümleri.
• Endüstriyel Kontrol Sistemleri: Çoklu sensör/aktüatör kontrolü ve haberleşme protokolleri.

İleri seviye projeler, mikrodenetleyicinin sınırlarını zorlayarak gerçek dünya sorunlarına çözüm üretir.

Örnek Kod Parçası: GPIO ve Timer Kullanımı

#include "stm32f0xx_hal.h"

GPIO_InitTypeDef GPIO_InitStruct = {0};
TIM_HandleTypeDef htim3;
TIM_OC_InitTypeDef sConfigOC = {0};

void SystemClock_Config(void);
static void MX_GPIO_Init(void);
static void MX_TIM3_Init(void);

int main(void)
{
  /* MCU Başlatma */
  HAL_Init();
  SystemClock_Config();

  /* GPIO ve Timer başlatma */
  MX_GPIO_Init();
  MX_TIM3_Init();

  /* PWM başlatma */
  HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1);

  /* Ana döngü */
  while (1)
  {
    /* LED yanıp sönme */
    HAL_GPIO_TogglePin(GPIOC, GPIO_PIN_13);
    HAL_Delay(500);

    /* PWM değerini değiştir */
    __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, duty_cycle);
    if(duty_cycle < 1000) duty_cycle += 100;
    else duty_cycle = 0;
  }
}

Bu örnek kod, GPIO kullanarak LED kontrol ederken, aynı zamanda PWM sinyali üretmektedir.

---

Geliştirme Ekosistemi ve Topluluk Desteği

STM32 platformunun yazılım ekosistemi, kaynak erişimi ve topluluk desteği.

STM32F030C8T6 ve diğer STM32 mikrodenetleyicileri, geniş bir yazılım ekosistemi ve aktif bir geliştirici topluluğuna sahiptir. Bu destek sistemi, geliştirme sürecini hızlandırır ve sorun çözümünü kolaylaştırır.

ST Resmi Kaynakları:

ST Microelectronics'in sağladığı resmi geliştirme araçları ve kaynaklar:

• STM32CubeF0 Paketi: F0 serisi için yazılım ve belgelendirmeden oluşan kapsamlı paket.
• HAL ve LL Kütüphaneleri: Donanım Soyutlama Katmanı ve Düşük Seviye sürücüler.
• STM32CubeMX: Grafiksel kod üreteci ve yapılandırma aracı.
• Referans El Kitapları: Detaylı teknik dokümantasyon ve uygulama notları.
• STM32 Örnek Projeleri: ST tarafından hazırlanmış örnek kodlar ve demolar.

ST'nin sağladığı bu kaynaklar, programlayıcılar ve geliştirme kartları ile çalışmayı önemli ölçüde kolaylaştırır.

Topluluk Kaynakları ve Forumlar:

Geliştirici topluluğundan gelen destek ve kaynaklar:

• STM32 Forum: ST'nin resmi forumu ve soru-cevap platformu.
• GitHub Projeleri: Açık kaynak STM32 kütüphaneleri ve örnek uygulamalar.
• Stack Overflow: STM32 etiketli sorular ve detaylı cevaplar.
• Libopencm3: Açık kaynak alternatif firmware kütüphanesi.
• Blog ve Eğitim Siteleri: STM32 programlama üzerine eğitimler ve rehberler.

Topluluk kaynakları, sorunlara pratik çözümler bulmak ve benzer deneyimlerden faydalanmak için değerlidir.

Üçüncü Parti Kütüphaneler ve Bileşenler:

STM32 platformunu genişleten harici yazılım bileşenleri:

• FreeRTOS: Popüler gerçek zamanlı işletim sistemi ile STM32 entegrasyonu.
• LwIP: Hafif TCP/IP yığını ile ağ uygulamaları geliştirme.
• emWin: Grafiksel kullanıcı arayüzü kütüphanesi.
• FatFS: SD kart ve diğer depolama aygıtları için dosya sistemi.
• ARM CMSIS-DSP: Dijital sinyal işleme kütüphanesi.

Bu bileşenler, STM32 mikrodenetleyicisinin yeteneklerini önemli ölçüde genişletir.

Eğitim Kaynakları ve Öğrenme Yolları:

STM32 programlama öğrenmek için kaynaklar:

• Online Kurslar: Udemy, Coursera gibi platformlarda STM32 eğitimleri.
• YouTube Eğitimleri: Step-by-step video rehberleri ve proje anlatımları.
• ST Webinarları: ST'nin düzenlediği canlı ve kaydedilmiş teknik webinarlar.
• Teknik Kitaplar: STM32 programlama üzerine yazılmış kapsamlı kitaplar.
• Üniversite Ders Materyalleri: Açık erişimli ders notları ve laboratuvar dökümanları.

Bu eğitim kaynakları, farklı öğrenme stillerine ve seviyelerine hitap eder.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x STM32F030C8T6 ARM STM32 Mini Geliştirme Kartı

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
