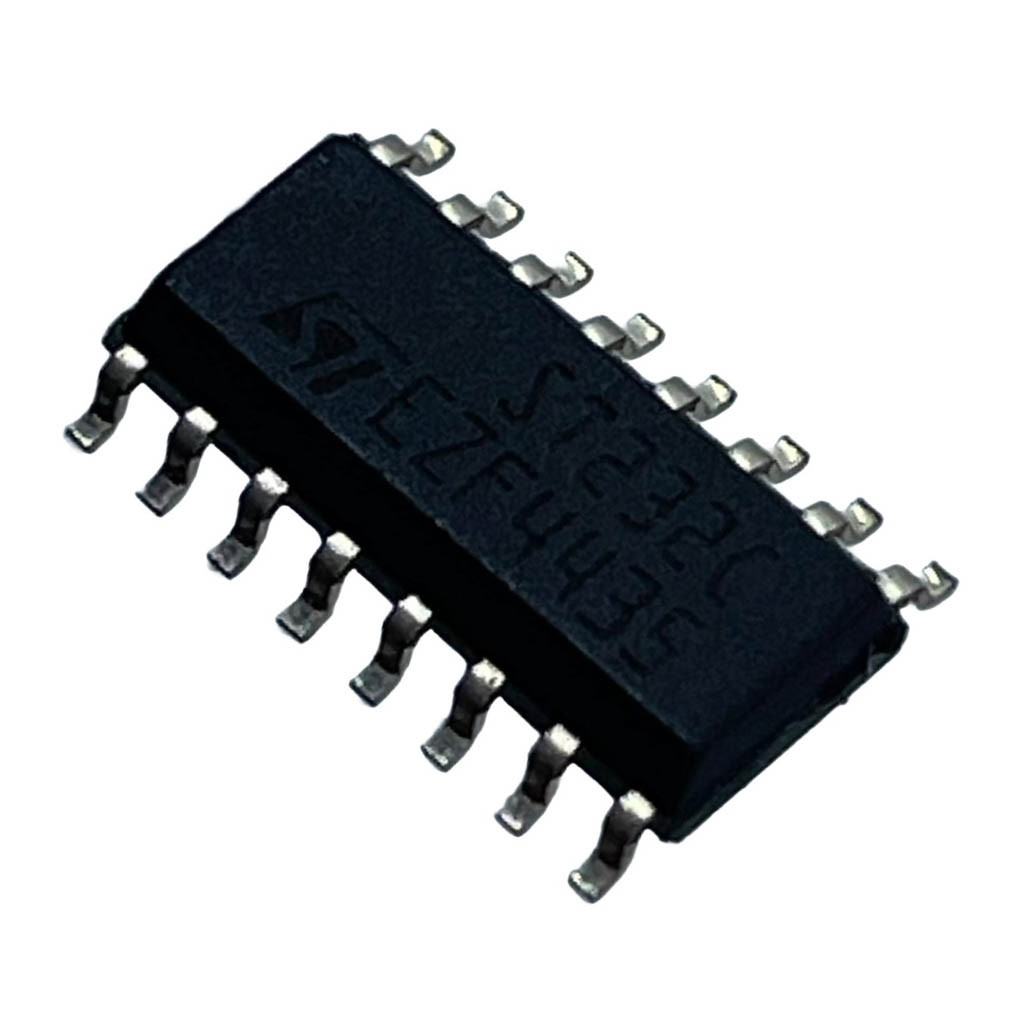

ST232C (MAX232) Drvr/Rcvr RS232 Entegresi Soic-16

ST232C MAX232 DRVR RCVR RS232 Entegresi SOIC-16

ST232C, TTL/CMOS mantık seviyelerini RS-232 seviyelerine dönüştüren çift yönlü haberleşme entegresidir. SOIC-16 paketinde sunulan bu entegre, MAX232'nin ST Microelectronics tarafından üretilen eşdeğeridir ve sadece 4 adet harici kapasitör ile çalışabilme özelliğine sahiptir.

5V tek besleme voltajı ile çalışabilen bu entegreler ürünü, dahili voltaj dönüştürücü sayesinde ±10V seviyelerinde RS-232 sinyallerini üretebilir. 2 adet alıcı ve 2 adet sürücü içeren ST232C, bilgisayar ve mikrodenetleyici arasında seri haberleşme uygulamaları için idealdir.

Seri port bağlantısı gerektiren projelerde tercih edilen ST232C, diğer entegreler arasında güvenilirliği ile öne çıkar. Elektronik komponentler alanında özellikle endüstriyel kontrol, veri toplama ve terminaller gibi RS-232 haberleşme ihtiyacı olan uygulamalar için popüler bir seçimdir.

Teknik Özellikler

ST232C MAX232 DRVR RCVR RS232 Entegresi SOIC-16'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Tipi: RS-232 Hat Sürücü/Alıcı
• Üretici: STMicroelectronics
• Paket Tipi: SOIC-16 (Small Outline Integrated Circuit)
• Besleme Voltajı: 5.0V (±0.5V)
• Mantık Ailesi: TTL/CMOS Uyumlu
• Sürücü Sayısı: 2 adet
• Alıcı Sayısı: 2 adet
• Maksimum Veri Hızı: 120.0 kbps
• RS-232 Çıkış Voltajı: Tipik ±9V
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Besleme Akımı: 5mA (tipik)
• Güç Tüketimi: 25mW (tipik)
• ESD Koruması: 2kV HBM (Human Body Model)
• Dahili Yük Pompası: Var (Charge Pump Converter)
• Gerekli Harici Komponentler: 4 adet kapasitör (0.1µF)
• Giriş Lojik Eşiği: TTL/CMOS uyumlu
• Çıkış Akımı: ±10mA
• Pin Sayısı: 16
• RoHS Uyumluluğu: Evet
• Montaj Tipi: Yüzey Montaj (SMD)

Kullanım Alanları

ST232C MAX232 DRVR RCVR RS232 Entegresi SOIC-16'nın kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Mikrodenetleyici Uygulamaları

• Arduino ve benzeri geliştirme platformları
• PIC, AVR ve STM32 tabanlı sistemler
• Endüstriyel kontrol cihazları
• Test ve ölçüm ekipmanları
• GPS modül arayüzleri

Bilgisayar ve Veri İletişimi

• PC ile cihaz haberleşmesi
• Modem uygulamaları
• Terminal ekipmanları
• POS cihazları
• Veri toplama sistemleri

Endüstriyel Sistemler

• SCADA sistemleri
• Otomasyon ekipmanları
• Sensör ağ arayüzleri
• CNC kontrol sistemleri
• Endüstriyel HMI panelleri

Avantajlar ve Özellikler

ST232C MAX232 DRVR RCVR RS232 Entegresi SOIC-16'nın sağladığı avantajlar ve çözümler.

• Tek Besleme Voltajı: Sadece +5V ile çalışabilme
• Minimum Harici Komponent: Sadece 4 kapasitör gerektirir
• Çift Yönlü İletişim: 2 alıcı ve 2 verici içerir
• Geniş Voltaj Aralığı: ±30V giriş aralığında güvenli çalışma
• Yüksek Veri Hızı: 120 kbps'e kadar iletişim kapasitesi
• Düşük Güç Tüketimi: 5mA tipik çalışma akımı
• Dahili Voltaj Dönüştürücü: ±9V RS-232 seviyeleri için
• SMD Paket: PCB alanından tasarruf sağlar
• ESD Koruması: Elektrostatik deşarjlara karşı dayanıklı
• Geniş Sıcaklık Aralığı: -40°C ile +85°C arası çalışma

Devre Tasarımı ve Kullanım

ST232C MAX232 DRVR RCVR RS232 Entegresi SOIC-16'nın devre tasarımında kullanımı hakkında bilgiler.

Pin Yapılandırması (SOIC-16):

• Pin 1: C1+ (Charge Pump Kapasitör +)
• Pin 2: VS+ (Pozitif Besleme Çıkışı)
• Pin 3: C1- (Charge Pump Kapasitör -)
• Pin 4: C2+ (Charge Pump Kapasitör +)
• Pin 5: C2- (Charge Pump Kapasitör -)
• Pin 6: VS- (Negatif Besleme Çıkışı)
• Pin 7: T2OUT (Verici 2 RS-232 Çıkışı)
• Pin 8: R2IN (Alıcı 2 RS-232 Girişi)
• Pin 9: R2OUT (Alıcı 2 TTL/CMOS Çıkışı)
• Pin 10: T2IN (Verici 2 TTL/CMOS Girişi)
• Pin 11: T1IN (Verici 1 TTL/CMOS Girişi)
• Pin 12: R1OUT (Alıcı 1 TTL/CMOS Çıkışı)
• Pin 13: R1IN (Alıcı 1 RS-232 Girişi)
• Pin 14: T1OUT (Verici 1 RS-232 Çıkışı)
• Pin 15: GND (Toprak)
• Pin 16: VCC (+5V Besleme)

Temel Bağlantı Konfigürasyonu:

1. VCC ve GND pinlerini bağlayın (Pin 16 ve Pin 15)
2. 4 adet 0.1µF kapasitörü aşağıdaki şekilde bağlayın:
   • C1+ ile C1- arasına (Pin 1 ile Pin 3)
   • C2+ ile C2- arasına (Pin 4 ile Pin 5)
   • VS+ ile GND arasına (Pin 2 ile Pin 15)
   • VS- ile GND arasına (Pin 6 ile Pin 15)
3. TTL çıkışlarını mikrodenetleyici UART pinlerine bağlayın
4. RS-232 çıkışlarını DB9 veya DB25 konnektörüne uygun şekilde bağlayın
5. Kullanılmayan girişleri boşta bırakmayın, GND'ye veya VCC'ye bağlayın

Pratik Kullanım İpuçları:

• TTL tarafında 10-15cm'den uzun kablolar kullanmaktan kaçının
• RS-232 tarafında ekranlı kablo kullanmak EMI sorunlarını azaltır
• Besleme hattına 10µF bypass kapasitörü ekleyin
• Yüksek hızlarda iletişim için düşük kapasitanslı kablo tercih edin
• Uzun mesafeli iletişim için uygun RS-232 sürücü empedansını doğrulayın

Sorun Giderme ve İpuçları

ST232C MAX232 DRVR RCVR RS232 Entegresi SOIC-16 kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• İletişim Yok: Bağlantıları, kapasitörlerin doğru yerleşimini ve polaritesini kontrol edin
• Kararsız İletişim: Besleme voltajını ve bypass kapasitörünü kontrol edin
• Düşük Sinyal Seviyeleri: Kapasitörlerin değerlerini ve durumunu kontrol edin
• Yanlış Karakter Alımı: Baud hızı ayarlarını ve iletişim parametrelerini doğrulayın
• Aşırı Isınma: Besleme voltajını ve olası kısa devreleri kontrol edin

SMD Montaj İpuçları

• Uygun lehim pastası ve flux kullanın
• Reflow lehimleme için önerilen sıcaklık profilini takip edin
• Lehimlemeden sonra bağlantıları dikkatli şekilde inceleyip temizleyin
• Antistatik önlemler alarak ESD hasarını önleyin
• Hassas pinler için düşük watt değerli havya kullanın

Alternatif Ürünler ve Karşılaştırma

• MAX232: Orijinal versiyon, genellikle biraz daha yüksek maliyetli
• MAX3232: 3.3V ile çalışabilen versiyon, düşük voltajlı sistemler için
• ICL232: Düşük güç tüketimli alternatif
• SP232: Benzer özellikler, farklı üretici
• ADM232: Yüksek ESD korumalı versiyon

Paket İçeriği

• ST232C MAX232 DRVR RCVR RS232 Entegresi SOIC-16
