ST-LINK V2 STM8 STM32 Programlayıcı Debugger

ST-Link V2 STM8 STM32 Programlayıcı Debugger

ST-Link V2 Programlayıcı, STM8 ve STM32 mikrodenetleyicileri için özel olarak tasarlanmış güçlü bir programlama ve hata ayıklama (debugging) aracıdır. Bu cihaz, STMicroelectronics'in geliştirdiği mikrodenetleyicilerin programlanması, hata ayıklaması ve canlı izlenmesi için kompakt ve ekonomik bir çözüm sunar. USB üzerinden bilgisayara bağlanarak çalışan bu programlayıcı, geliştiricilere gerçek zamanlı izleme, adım adım kod yürütme ve daha verimli uygulama geliştirme imkanı sağlar.

ST-Link V2 programlayıcı, SWIM ve JTAG/SWD arayüzlerini destekleyerek hem STM8 hem de STM32 mikrodenetleyici aileleriyle uyumlu çalışır. Bu sayede araç setinizde tek bir programlayıcıyla iki farklı mikrodenetleyici ailesini programlayabilirsiniz. Özel olarak optimize edilmiş yazılım sürücüleri ve IDE uyumluluğu ile kod yükleme ve hata ayıklama süreçlerinizi hızlandırır.

Öğrenciler, elektronik hobicileri ve profesyonel geliştiriciler için mükemmel bir araç olan ST-Link V2 STM8 STM32 Programlayıcı Debugger, Arduino ekosisteminden STM platformuna geçiş yapan kullanıcılar için de ideal bir başlangıç noktasıdır.

---

Teknik Özellikler

Bu bölümde ST-Link V2 STM8 STM32 Programlayıcı Debugger'ın detaylı teknik özellikleri listelenmektedir.

• Desteklenen Mikrodenetleyiciler: STM8 ve STM32 aileleri
• Programlama Arayüzleri: SWIM (STM8 için), JTAG/SWD (STM32 için)
• Bağlantı Tipi: USB 2.0 Full-Speed uyumlu
• Besleme Voltajı: USB üzerinden 5V
• Voltaj Çıkışı: 3.3V veya 5V target besleme seçeneği
• Çıkış Akımı: Maksimum 100mA
• Programlama Hızı: JTAG modunda 12.8 MHz'e kadar
• SWD Hızı: 4 MHz'e kadar
• SWIM Hızı: 1.66 MHz'e kadar

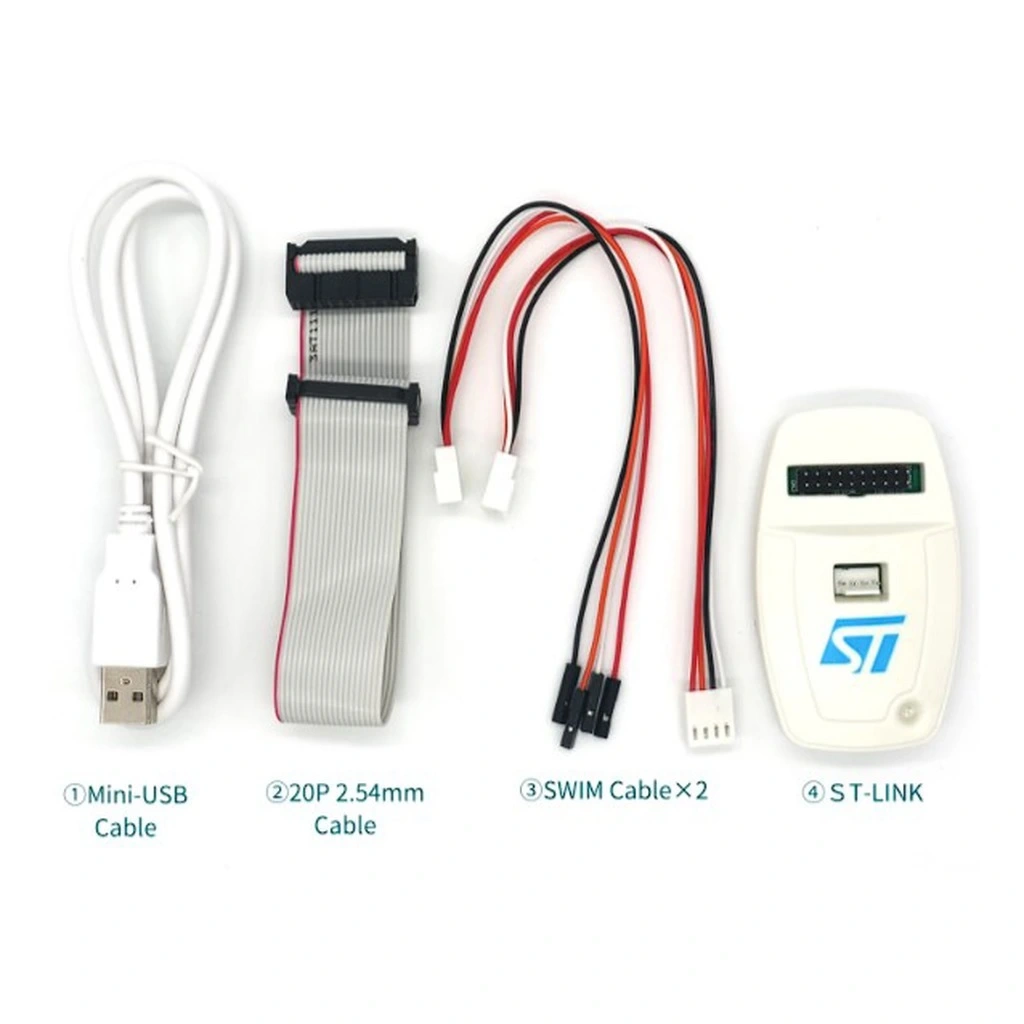

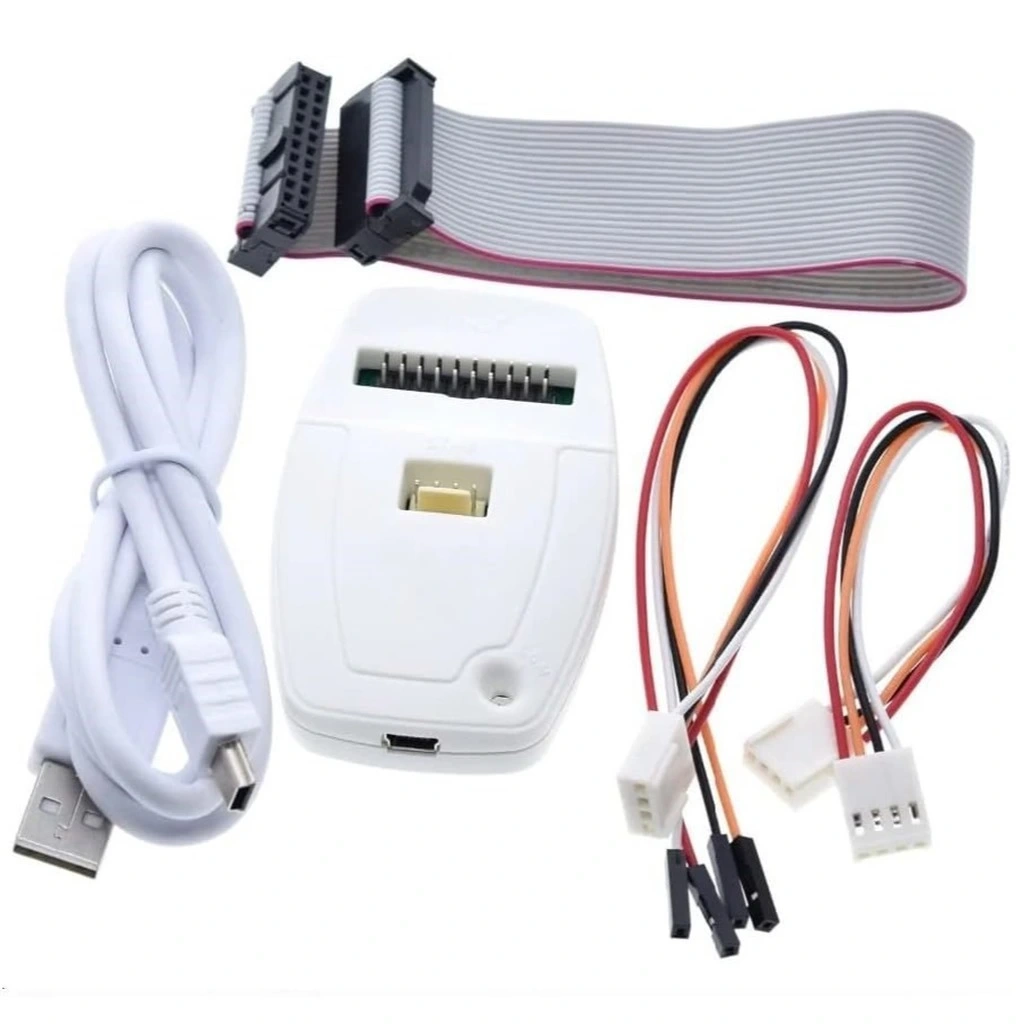

• Konnektör Tipi: 20-pin JTAG/SWD konnektörü, 4-pin SWIM konnektörü
• Uyumlu Yazılımlar: STM32CubeIDE, Keil MDK, IAR EWARM, Atollic TrueSTUDIO, AC6 SW4STM32
• LED İndikatörler: Güç ve iletişim durumu için LED'ler
• Boyutlar: Yaklaşık 65mm x 25mm x 10mm
• Ağırlık: Yaklaşık 10g
• Çalışma Sıcaklığı: 0°C - 60°C
• Donanım Versiyonu: V2
• Uyumlu İşletim Sistemleri: Windows 7/8/10/11, Linux, macOS
• Yazılım Güncelleştirme: ST-LINK Utility üzerinden firmware güncelleme
• Koruma Özellikleri: Kısa devre ve aşırı akım koruması
• Harici Besleme Desteği: Yok (USB üzerinden beslenir)
• Garanti: 1 yıl

---

Kullanım Avantajları

ST-Link V2 STM8 STM32 Programlayıcı Debugger'ın sağladığı temel avantajlar aşağıda listelenmiştir.

• Çift Mikrodenetleyici Desteği: Hem STM8 hem de STM32 ailelerini tek cihazla programlayabilme.
• Gerçek Zamanlı Hata Ayıklama: Programı durdurmadan çalışma anında izleme imkanı.
• Adım Adım Çalıştırma: Kod çalışmasını adım adım takip ederek hataları tespit etme.
• Hızlı Programlama: Yüksek hızlı SWD ve JTAG arayüzleri ile hızlı kod yükleme.
• Ekonomik Çözüm: Profesyonel özellikler sunan uygun fiyatlı programlayıcı.
• Geniş IDE Uyumluluğu: Popüler geliştirme ortamlarıyla tam entegrasyon.
• Kompakt Boyut: Taşınabilir ve az yer kaplayan tasarım.
• USB Üzerinden Besleme: Harici güç kaynağı gerektirmeden çalışabilme.
• Target Besleme Seçeneği: Hedef devre için 3.3V veya 5V besleme çıkışı.
• Çeşitli Konnektörler: Farklı bağlantı gereksinimleri için adaptör seçenekleri.

---

İdeal Kullanım Alanları

Bu ST-Link V2 programlayıcının tipik kullanım alanları aşağıda listelenmiştir.

• Gömülü Sistem Geliştirme: STM8 ve STM32 tabanlı gömülü sistem projeleri
• Eğitim ve Öğretim: Mikroişlemci ve mikrodenetleyici eğitimi veren kurumlar
• Prototip Geliştirme: Hızlı prototipleme ve konsept doğrulama çalışmaları
• IoT Cihaz Programlama: STM32 tabanlı IoT ve akıllı cihaz geliştirme
• Endüstriyel Kontrol Sistemleri: Fabrika ve makine kontrolü uygulamaları
• Medikal Cihaz Geliştirme: Hassas medikal elektronik sistemler
• Otomotiv Elektronik Projeleri: Araç içi elektronik kontrol üniteleri
• Robotik Projeler: Robot kontrol kartları ve motor sürücüleri
• Hobi Elektronik Çalışmaları: STM mikrodenetleyicilerle yapılan kişisel projeler
• Firmware Güncelleme: Sahada bulunan cihazların yazılım güncellemeleri

---

Bağlantı Seçenekleri ve Pinler

ST-Link V2 programlayıcının bağlantı seçenekleri, pin yapılandırması ve hedef cihazlara bağlantı detayları.

---

STM8 ve STM32 Programlama Özellikleri

ST-Link V2'nin STM8 ve STM32 mikrodenetleyicilerle çalışma özellikleri ve programlama yetenekleri.

Programlayıcılar ve Geliştirme Kartları kategorisinde yer alan ST-Link V2, her iki STMicroelectronics mikrodenetleyici ailesiyle uyumlu çalışmak üzere tasarlanmıştır.

STM8 Programlama Özellikleri:

ST-Link V2'nin STM8 mikrodenetleyicilerle çalışma şekli:

• SWIM Arayüzü: Single Wire Interface Module protokolü kullanımı

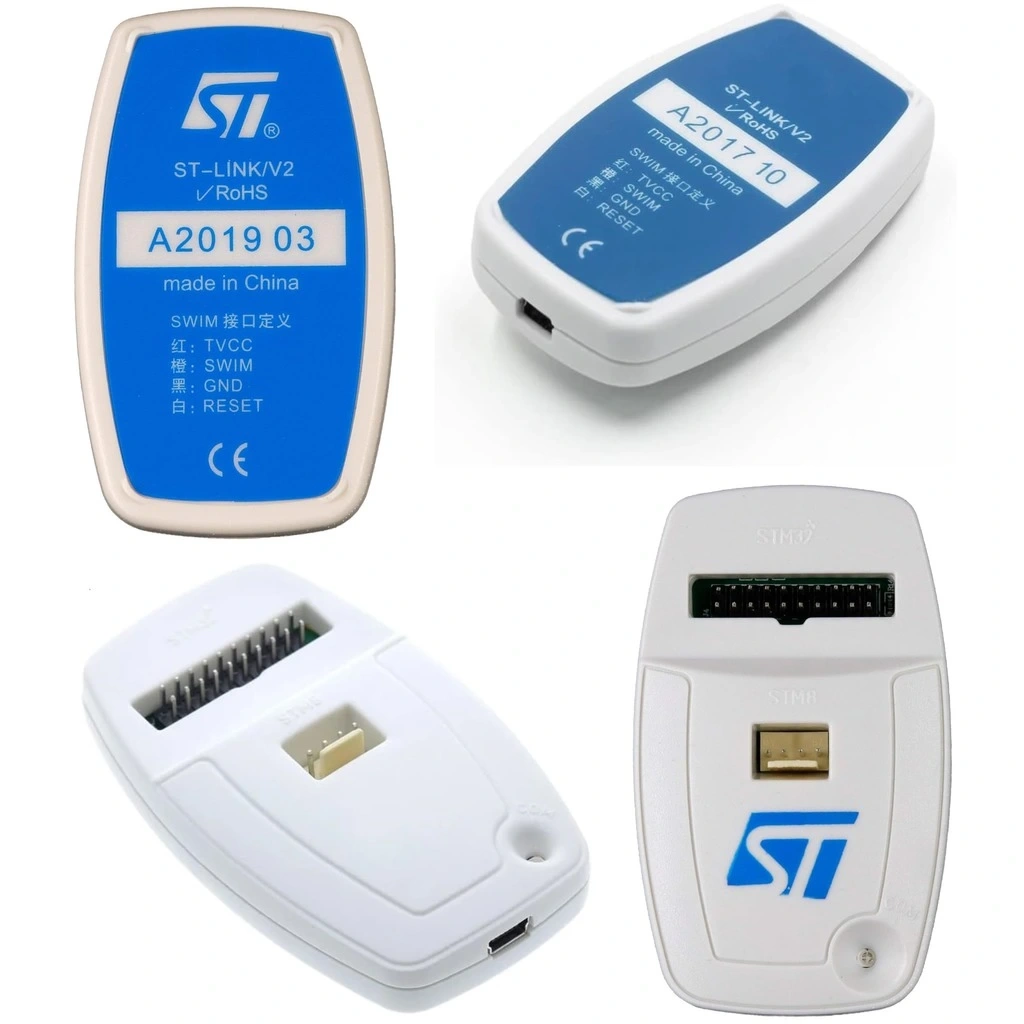

• Pin Bağlantısı: SWIM, GND, VCC ve RESET pin bağlantıları
• Programlama Yazılımları: STVD (ST Visual Develop), STVP (ST Visual Programmer) desteği
• STM8 Aileleri: STM8S, STM8L, STM8A ve STM8AF serilerinin desteklenmesi
• Flash Programlama: Program belleği, EEPROM ve option byte programlama özelliği

SWIM arayüzü, STM8 mikrodenetleyicilerin programlanması ve hata ayıklaması için optimize edilmiştir.

STM32 Programlama Özellikleri:

ST-Link V2'nin STM32 mikrodenetleyicilerle çalışma detayları:

• JTAG/SWD Arayüzü: İki farklı hata ayıklama protokolü desteği
• SWD Avantajları: Sadece iki pin (SWDIO ve SWCLK) ile hata ayıklama imkanı
• JTAG Özellikleri: Gelişmiş hata ayıklama için çoklu pin kullanımı
• Cortex Çekirdekleri: Cortex-M0, M0+, M3, M4, M7 işlemcileriyle uyumluluk
• Programlama Hızı: 12.8 MHz'e kadar JTAG hızı, hızlı kod yükleme

STM32 ailesinin tüm üyeleri, ST-Link V2 ile etkili şekilde programlanabilir ve hata ayıklaması yapılabilir.

Debug Özellikleri ve Yetenekleri:

ST-Link V2'nin hata ayıklama kapasitesi:

• Breakpoint Desteği: Kod içine kesme noktaları koyarak yürütmeyi durdurma
• Değişken İzleme: Çalışma anında hafıza ve değişken değerlerini görüntüleme
• Adım Adım İlerleme: Kodun satır satır çalıştırılması ve analizi
• Register İnceleme: İşlemci kayıtlarının gerçek zamanlı durumunu izleme
• Flash Erişimi: Çalışma anında flash belleğe erişim ve programlama

Bu hata ayıklama özellikleri, karmaşık gömülü sistem projelerinde geliştirme süresini önemli ölçüde kısaltır.

---

Yazılım Desteği ve IDE Entegrasyonu

ST-Link V2 programlayıcının desteklediği yazılımlar, geliştirme ortamları ve kullanıcı arayüzleri.

ST-Link V2, başlıca STM32 ve STM8 geliştirme ortamlarıyla sorunsuz çalışacak şekilde tasarlanmıştır.

ST Üretici Yazılımları:

STMicroelectronics tarafından geliştirilen resmi yazılımlar:

• STM32CubeIDE: STM32 için Eclipse tabanlı entegre geliştirme ortamı
• ST-LINK Utility: Programlama, bellek erişimi ve firmware güncellemesi için araç
• STM32CubeProgrammer: Gelişmiş programlama ve konfigürasyon yazılımı
• STVD: STM8 için Visual Develop entegre geliştirme ortamı
• STVP: STM8 için Visual Programmer, programlama aracı

Bu resmi yazılımlar, ST-Link V2'nin tüm özelliklerinin kullanılmasını sağlar.

Üçüncü Parti IDE Entegrasyonu:

ST-Link V2 ile uyumlu diğer popüler geliştirme ortamları:

• Keil MDK: ARM Cortex mikrodenetleyiciler için profesyonel geliştirme paketi
• IAR Embedded Workbench: STM8 ve STM32 için kapsamlı geliştirme ortamı
• Atollic TrueSTUDIO: STM32 için Eclipse tabanlı C/C++ IDE
• AC6 System Workbench: STM32 için ücretsiz Eclipse tabanlı IDE (SW4STM32)
• PlatformIO: Açık kaynak ekosistem ve VSCode tabanlı IDE entegrasyonu

Bu IDE'ler, ST-Link V2 ile programlama ve hata ayıklama işlemlerini kolaylaştırır.

OpenOCD ve Açık Kaynak Araçlar:

ST-Link V2 için açık kaynak yazılım seçenekleri:

• OpenOCD: Açık kaynak hata ayıklama aracı, GDB ile entegrasyon
• stlink-tools: ST-Link ile etkileşim için Linux tabanlı komut satırı araçları
• STM32Flasher: Açık kaynak flash programlama aracı
• Black Magic Probe: ST-Link V2 için alternatif firmware
• Zadig: Windows için alternatif USB sürücü yükleme aracı

Açık kaynak araçlar, ST-Link V2'yi daha esnek ve özelleştirilebilir hale getirir.

---

Hata Ayıklama Yetenekleri

ST-Link V2'nin gelişmiş hata ayıklama özellikleri ve bunların gömülü sistem geliştirmedeki avantajları.

Etkili hata ayıklama, karmaşık gömülü sistem projelerinin başarısı için kritik öneme sahiptir.

Temel Debugging Özellikleri:

ST-Link V2'nin sunduğu temel hata ayıklama fonksiyonları:

• Çalışma Anında Durdurma: Programı istediğiniz noktada durdurma ve inceleme
• Adım Adım Kodlama: Tek satır (Step Over) veya fonksiyon içine girerek (Step Into) ilerleme
• Breakpoint Yönetimi: Donanım breakpoint noktaları koyma ve kaldırma
• Koşullu Breakpoint: Belirli şartlar sağlandığında programı durdurma
• Call Stack İnceleme: Fonksiyon çağrı hiyerarşisini görüntüleme

Bu temel özellikler, kod davranışını analiz etmeyi ve hataları tespit etmeyi kolaylaştırır.

Gelişmiş Bellek ve Kaynak İzleme:

Detaylı sistem analizi yapma imkanları:

• Bellek İçeriğini Görüntüleme: RAM ve Flash bellek içeriğini gerçek zamanlı izleme
• Değişken Takibi: Global ve lokal değişkenlerin değerlerini görüntüleme
• Register İnceleme: CPU kayıtlarının durumunu inceleme
• Periferileri İzleme: I/O portu, timer, ADC gibi çevre birimlerinin durumunu gözlemleme
• Bellek Değiştirme: Çalışma anında bellek içeriğini değiştirebilme

Bu özellikler, donanım etkileşimini ve yazılım davranışını detaylı analiz etmeyi sağlar.

Gerçek Zamanlı İzleme Özellikleri:

Sistem performansını ve davranışını inceleme araçları:

• Trace Özellikleri: Kod yürütmesinin izini sürebilme (sınırlı)
• Kesme Takibi: Kesmelerin (interrupts) çalışma zamanını ve sıklığını izleme
• Zamanlama Analizi: Fonksiyonların çalışma süresini ölçme
• Saat Senkronizasyonu: Debugger ve hedef sistem arasında zaman senkronizasyonu
• Akış Kontrolü: Programın yürütme akışını gerçek zamanlı izleme

Gerçek zamanlı izleme, zaman-kritik uygulamalarda performans sorunlarını tespit etmek için önemlidir.

---

Kart ve Sistem Uyumluluğu

ST-Link V2'nin çeşitli STM kartları ve geliştirme sistemleri ile uyumluluğu ve bağlantı detayları.

ST-Link V2, STMicroelectronics'in geniş mikrodenetleyici ekosistemiyle sorunsuz çalışacak şekilde tasarlanmıştır.

STM8 Kart Uyumluluğu:

ST-Link V2'nin uyumlu olduğu STM8 geliştirme kartları ve seriler:

• STM8S Discovery: Giriş seviyesi STM8S mikrodenetleyici geliştirme kartları
• STM8L Discovery: Düşük güç tüketimli STM8L serisi için geliştirme kartları
• STM8A Değerlendirme Kartları: Otomotiv sınıfı STM8AF/AL serileri
• Üçüncü Parti STM8 Kartları: SWIM arayüzünü kullanan tüm STM8 geliştirme kartları
• Özel Tasarım STM8 Kartları: SWIM pinleri çıkarılmış özel tasarım kartlar

SWIM bağlantı protokolü sayesinde tüm STM8 mikrodenetleyiciler desteklenir.

STM32 Kart Uyumluluğu:

ST-Link V2'nin uyumlu olduğu STM32 geliştirme kartları ve platformlar:

• STM32 Nucleo Serisi: Tüm Nucleo-64, Nucleo-144 ve Nucleo-32 kartları
• STM32 Discovery Kitleri: Çeşitli STM32 aileleri için keşif kartları
• STM32 Değerlendirme Kartları: Profesyonel STM32 değerlendirme ve geliştirme kartları
• STM32 Çekirdek Kartları: Farklı STM32 çekirdek ve bağlantı kartı kombinasyonları
• STM32F4/F7/H7 Serileri: Yüksek performanslı ARM Cortex-M serisi kartlar

JTAG/SWD bağlantı protokolleri sayesinde tüm STM32 mikrodenetleyiciler desteklenir.

Bağlantı Adaptörleri ve Dönüştürücüler:

Çeşitli kartlara bağlantı için ara adaptör ve dönüştürücü çözümleri:

• 20-Pin JTAG/SWD Adaptörleri: Standart 20-pin bağlantıyı diğer formatlara çeviren adaptörler
• 10-Pin ARM Cortex Dönüştürücüleri: 20-pin'den 10-pin Cortex bağlantısına dönüştürücüler
• SWIM Adaptörleri: 4-pin SWIM bağlantı dönüştürücüleri
• Flying Lead Adaptörleri: Direkt pin bağlantısı için kablolu adaptörler
• Tag-Connect Adaptörleri: Programlama konnektörleri için özel adaptörler

Bu adaptörler, ST-Link V2'nin çeşitli kart ve formatlara bağlanabilmesini sağlar.

---

Firmware Güncelleme ve Bakım

ST-Link V2 programlayıcının firmware güncellemesi, bakımı ve optimum performans için öneriler.

ST-Link V2'nin güncel ve optimum performansta çalışması için düzenli bakım ve güncelleme önemlidir.

Firmware Güncelleme Prosedürü:

ST-Link V2'nin yazılımını güncelleme adımları:

• ST-LINK Utility İndirme: STMicroelectronics'in web sitesinden en güncel ST-LINK Utility yazılımını indirme
• Programlayıcı Bağlantısı: ST-Link V2'yi USB üzerinden bilgisayara bağlama
• Firmware Kontrolü: ST-LINK Utility üzerinden mevcut firmware sürümünü kontrol etme
• Güncelleme Başlatma: Utility üzerinden "Firmware Update" fonksiyonunu seçme
• Güncelleme Süreci: Otomatik güncelleme sürecinin tamamlanmasını bekleme

Düzenli firmware güncellemeleri, yeni mikrodenetleyici desteği ve performans iyileştirmeleri sağlar.

Bakım ve Sorun Giderme:

ST-Link V2'nin düzgün çalışması için bakım ipuçları:

• USB Bağlantısı Kontrolü: Güvenilir USB kablosu ve port kullanımı
• Sürücü Kontrolü: Windows için güncel ST-Link sürücülerinin yüklü olduğundan emin olma
• Konnektör Bakımı: Pin bağlantılarının temiz ve hasarsız olduğunu kontrol etme
• Aşırı Yük Koruması: Target besleme çıkışının aşırı yüklenmesini önleme
• Elektrostatik Deşarj Koruması: Kullanım sırasında ESD önlemlerine dikkat etme

Temel bakım işlemleri, programlayıcının uzun ömürlü ve güvenilir çalışmasını sağlar.

Yaygın Sorunlar ve Çözümleri:

ST-Link V2 kullanırken karşılaşılabilecek sorunlara çözüm önerileri:

• Bağlantı Sorunu: USB bağlantısı ve sürücüleri kontrol etme, farklı USB port deneme
• "Target Not Found" Hatası: Bağlantı kablolarını kontrol etme, hedef cihazın besleme durumunu doğrulama
• Programlama Hatası: Güncelleme sırasında bağlantı koparsa firmware yeniden yükleme
• Tanımlama Sorunu: Zadig kullanarak alternatif USB sürücüleri yükleme
• Linux İzin Sorunları: udev kuralları ekleyerek kullanıcı izinlerini düzenleme

Çoğu sorun, temel sürücü, bağlantı ve konfigürasyon kontrolü ile çözülebilir.

---

Pratik Kullanım Örnekleri

ST-Link V2 programlayıcının çeşitli projeler ve uygulamalarda kullanım senaryoları.

ST-Link V2, farklı zorluk seviyelerindeki projeler için güçlü ve esnek bir geliştirme aracıdır.

Giriş Seviyesi Projeler:

Başlangıç düzeyindeki kullanıcılar için ideal ST-Link V2 uygulamaları:

• LED Kontrol Projeleri: STM32'nin GPIO fonksiyonlarını öğrenmek için basit LED kontrol uygulamaları
• LCD Arayüz Projeleri: Karakter LCD'ler veya OLED ekranlar ile görsel arayüz oluşturma
• Sensör Okuma Uygulamaları: Sıcaklık, nem, basınç gibi sensörlerden veri okuma
• Timer ve PWM Uygulamaları: Darbe genişlik modülasyonu ve zamanlayıcı fonksiyonları
• UART İletişim Projeleri: Seri haberleşme protokollerini öğrenmek için temel projeler

Bu basit projeler, STM mikrodenetleyicilerle tanışmak için ideal başlangıç noktalarıdır.

Orta Seviye Uygulamalar:

Daha deneyimli kullanıcılar için orta düzey proje fikirleri:

• Motor Kontrol Sistemleri: DC, step ve servo motor kontrolü için PWM uygulamaları
• Kablosuz İletişim Projeleri: Bluetooth, WiFi modülleri kullanarak iletişim uygulamaları
• Veri Kayıt Sistemleri: SD kart veya EEPROM kullanarak veri depolama projeleri
• Dokunmatik Arayüzler: Kapasitif dokunmatik sensör ve ekran projeleri
• Müzik ve Ses Projeleri: DAC kullanarak ses üretme ve işleme uygulamaları

Bu orta seviye projeler, ST-Link V2'nin hata ayıklama yeteneklerini daha iyi kullanmanızı sağlar.

İleri Düzey Projeler:

Uzman geliştiriciler için ileri düzey uygulama senaryoları:

• RTOS Tabanlı Projeler: FreeRTOS, ChibiOS, Azure RTOS gibi gerçek zamanlı işletim sistemleri
• USB Cihaz Uygulamaları: HID, CDC, Mass Storage gibi USB cihaz sınıfı implementasyonları
• Grafik Arayüz Geliştirme: TFT LCD ekranlar için gelişmiş grafik kütüphaneleri
• Gömülü AI Uygulamaları: TensorFlow Lite Micro ve TinyML ile yapay zeka projeleri
• Ağ Bağlantılı Cihazlar: Ethernet, CAN, LIN veya diğer endüstriyel protokoller

Bu ileri seviye uygulamalar, ST-Link V2'nin gelişmiş hata ayıklama ve izleme yeteneklerini kullanır.

---

Arduino'dan STM32'ye Geçiş

Arduino kullanıcılarının STM32 platformuna geçişini kolaylaştıracak bilgiler ve ST-Link V2'nin bu süreçteki rolü.

Arduino deneyimi olan geliştiriciler için STM32 ekosistemi, daha yüksek performans ve esneklik sunar.

Arduino ve STM32 Karşılaştırması:

İki platform arasındaki temel farklar ve benzerlikler:

• İşlemci Performansı: STM32'nin daha yüksek saat hızı ve çok çekirdekli yapısı
• Periferik Çeşitliliği: STM32'nin daha zengin dahili donanım birimleri
• Bellek Kapasitesi: STM32'nin daha geniş flash ve RAM bellek boyutları
• Programlama Paradigması: Arduino'nun basitleştirilmiş API'sine karşı STM32'nin donanım odaklı yaklaşımı
• Geliştirme Ortamları: Arduino IDE'nin basitliğine karşı STM32 IDE'lerinin güçlü özellikleri

Bu farkları anlamak, platformlar arası geçişi daha kolay hale getirir.

Arduino'dan STM32'ye Geçiş İçin İpuçları:

Geçiş sürecini kolaylaştıracak yaklaşımlar:

• STM32 Arduino Core Kullanımı: Arduino IDE içinde STM32 kartlarını programlama imkanı
• STM32CubeIDE ile Başlangıç: Grafik yapılandırma aracı ile kolay başlangıç
• HAL Kütüphanesi Kullanımı: STM32'nin donanım soyutlama katmanı ile programlama
• Arduino Shield'lerinin Adaptasyonu: Arduino shield'lerini STM32 ile kullanma yöntemleri
• Ortak Kütüphanelerin Taşınması: Arduino kütüphanelerini STM32'ye uyarlama

Bu geçiş stratejileri, Arduino bilginizi STM32 platformuna taşımanıza yardımcı olur.

ST-Link V2'nin Geçiş Sürecindeki Rolü:

ST-Link V2 programlayıcının geçiş sürecine katkıları:

• Kolay Programlama: USB üzerinden doğrudan programlama imkanı
• Detaylı Hata Ayıklama: Arduino'dan daha gelişmiş hata ayıklama özellikleri
• Gerçek Zamanlı İzleme: Değişkenleri ve hafızayı çalışma anında görüntüleme
• Adım Adım Çalıştırma: Kodu satır satır izleyerek kavrama kolaylığı
• Uygun Maliyet: Profesyonel özellikleri uygun fiyatla sunması

ST-Link V2, Arduino'dan STM32'ye geçiş sürecini hızlandıran ve kolaylaştıran önemli bir araçtır.

---

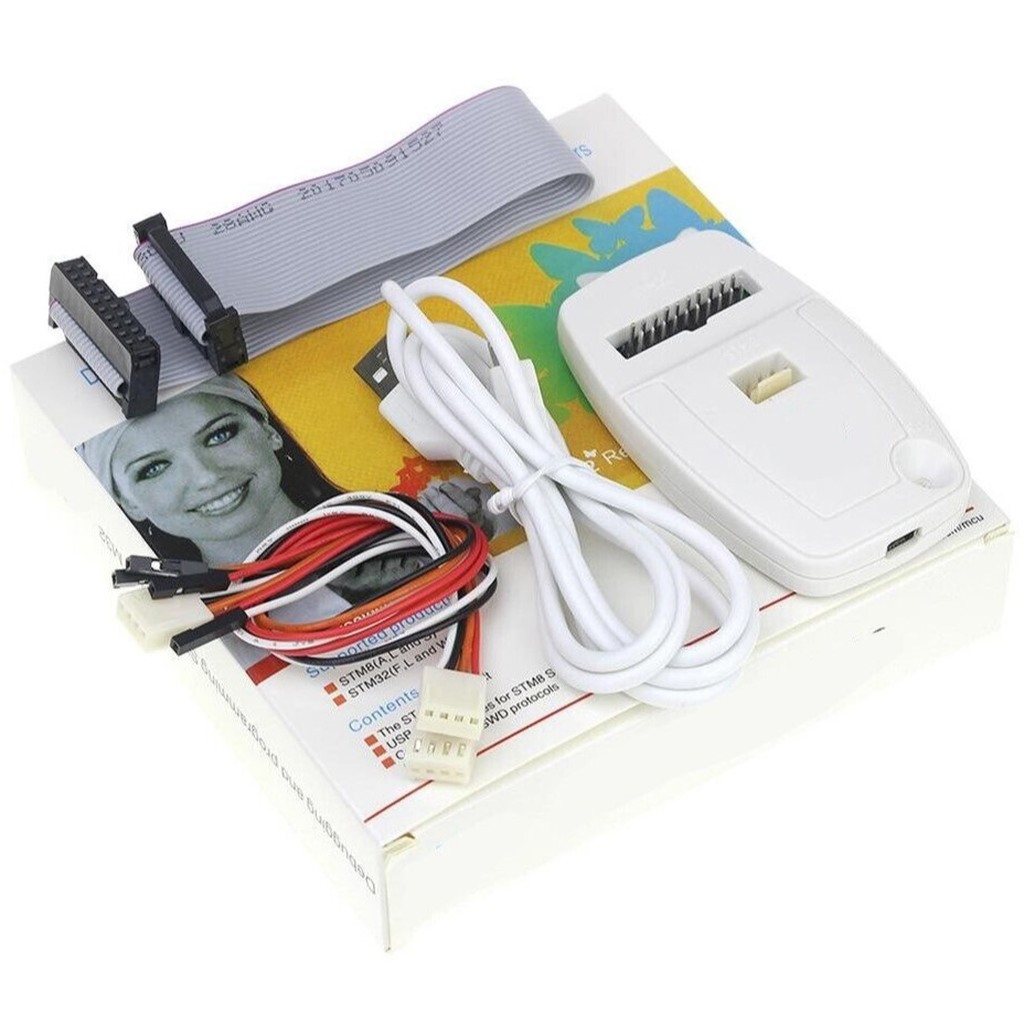

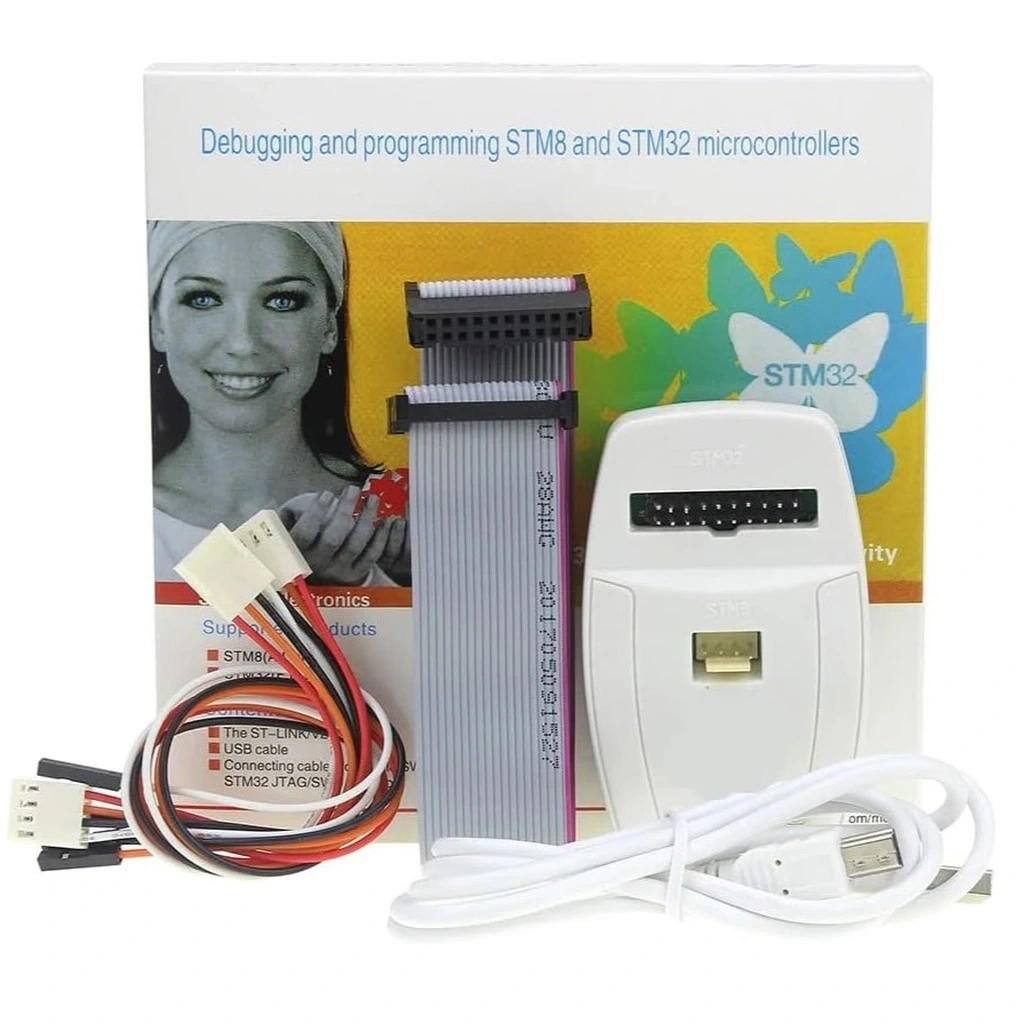

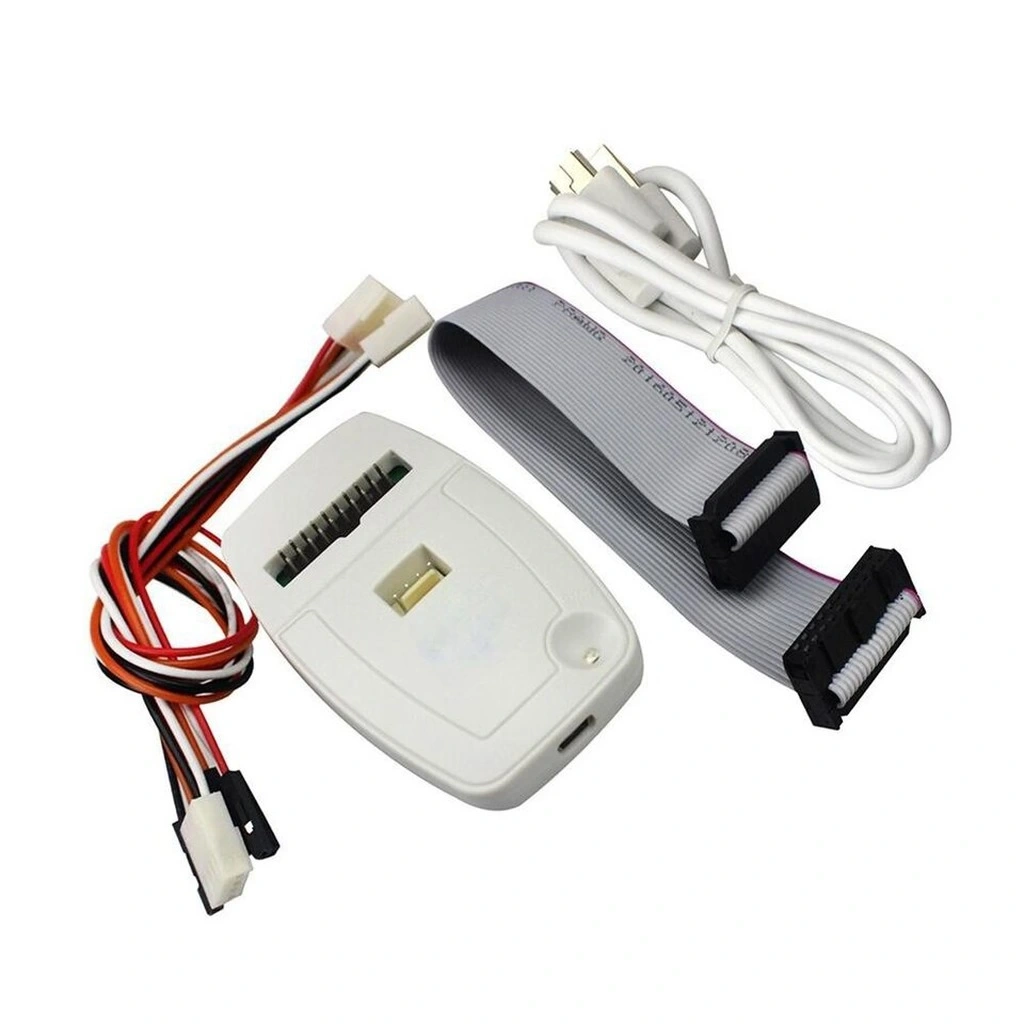

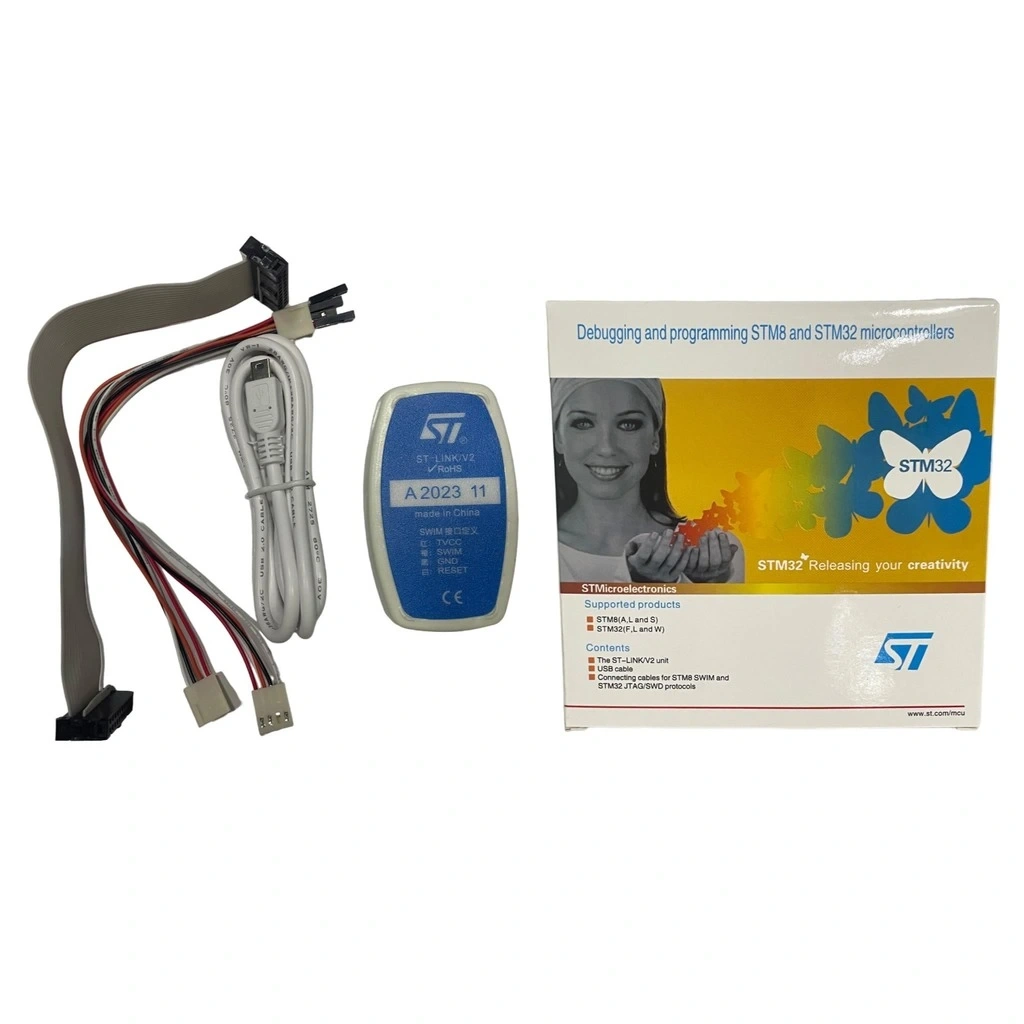

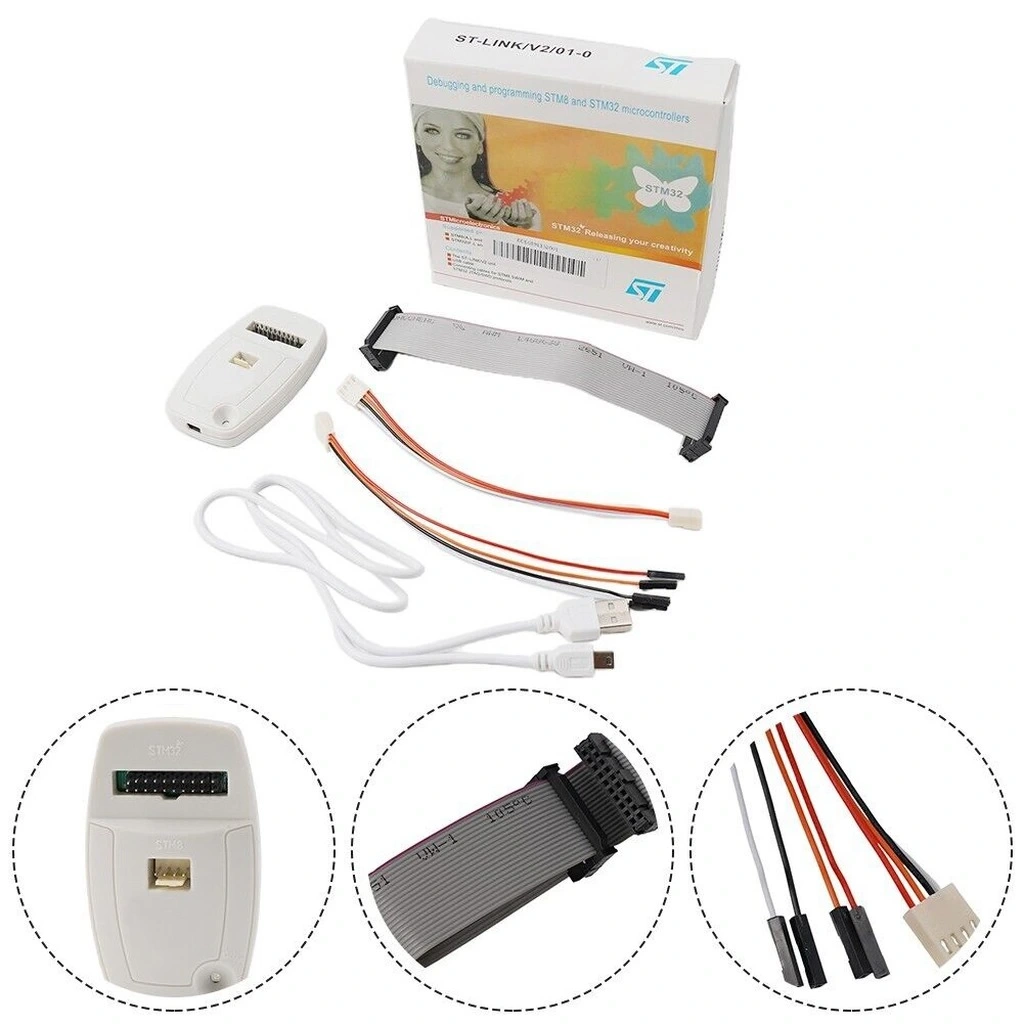

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x ST-Link V2 STM8 STM32 Programlayıcı Debugger
• 1 x 10-pin JTAG/SWD Bağlantı Kablosu
• 1 x 4-pin SWIM Bağlantı Kablosu

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
