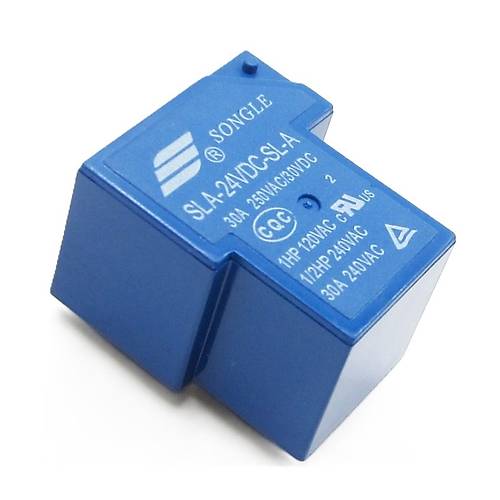

Songle 24V 30A 5 Pin Röle SLA-24VDC-SL-A ( T90 Relay )

Songle 24V 30A 5 Pin Röle SLA-24VDC-SL-A-T90 Relay

Songle SLA-24VDC-SL-A-T90, 24V kontrol gerilimi ile çalışan yüksek akım kapasiteli bir güç rölesidir. 30A anahtarlama kapasitesi ile ağır yüklerin kontrolü için ideal olan bu röle, endüstriyel güç kontrol uygulamaları için tasarlanmıştır.

SLA serisi yüksek güçlü röle ailesinin bir üyesi olan bu röle, T90 sınıfı sıcaklık dayanımı ve güçlendirilmiş kontakları ile zorlu çalışma koşullarında güvenilir performans sunar.

Yüksek izolasyon direnci ve dayanıklı yapısıyla Songle SLA-24VDC-SL-A-T90, çeşitli elektronik komponentler ile birlikte kullanılarak otomotiv, endüstriyel kontrol ve yüksek güç gerektiren otomasyon sistemlerinde tercih edilmektedir.

Teknik Özellikler

Songle 24V 30A 5 Pin Röle SLA-24VDC-SL-A-T90 Relay'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Songle Relay
• Model: SLA-24VDC-SL-A-T90
• Röle Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Bobin Gerilimi: 24.VDC
• Bobin Direnci: 400 Ohm ±10%
• Bobin Akımı: 60mA
• Bobin Gücü: Yaklaşık 1.44W
• Kontak Düzeni: 1 Form C (COM, NO, NC)
• Kontak Malzemesi: Gümüş kadmiyum oksit
• Kontak Direnci: 50mΩ (maksimum)
• Anahtarlama Kapasitesi: 30A @ 250VAC / 30A @ 28VDC
• Maksimum Anahtarlama Gücü: 7.500VA / 840W
• Minimum Anahtarlama Yükü: 500mA @ 12VDC
• Minimum Çekme Gerilimi: 18VDC
• Minimum Bırakma Gerilimi: 2.4VDC
• Çekme Süresi: 15ms (maksimum)
• Bırakma Süresi: 10ms (maksimum)
• Elektriksel Ömür: 50.000 işlem (tam yükte)
• Mekanik Ömür: 5.000.000 işlem
• İzolasyon Direnci: 1000MΩ (minimum, 500VDC)
• Dielektrik Dayanımı: 2500VAC, 1 dakika
• Darbe Dayanımı: 98m/s² (10G)
• Titreşim Dayanımı: 10-55Hz, 1.5mm çift genlik
• Sıcaklık Sınıfı: T90 (90°C'ye kadar dayanım)
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Çalışma Nemi: %35 ile %85 arası
• Pin Sayısı: 5 pin
• Montaj Tipi: PCB veya soket montajlı
• Boyutlar: 29mm x 21.5mm x 20.5mm
• Ağırlık: Yaklaşık 20g

Kullanım Alanları

Songle 24V 30A 5 Pin Röle SLA-24VDC-SL-A-T90 Relay'in kullanılabileceği çeşitli alanlar ve uygulama örnekleri.

Endüstriyel Güç Kontrolü

• Yüksek akımlı motor kontrolü
• Isıtıcı ve fırın kontrol sistemleri
• Endüstriyel makinelerin güç kontrolü
• CNC ve otomasyon sistemleri
• Güç dağıtım panelleri

Otomotiv Uygulamaları

• Marş röleleri
• Far ve aydınlatma kontrol sistemleri
• Araç klima kontrol sistemleri
• Yakıt pompası kontrol devreleri
• Elektrikli araç şarj sistemleri

Yüksek Güç Gerektiren Sistemler

• Solar panel invertör sistemleri
• Kesintisiz güç kaynakları
• Akü şarj kontrol üniteleri
• Yüksek akımlı LED aydınlatma kontrolü
• Jeneratör kontrol sistemleri

Avantajlar ve Özellikler

Songle 24V 30A 5 Pin Röle SLA-24VDC-SL-A-T90 Relay'in sağladığı avantajlar ve çözümler.

• Yüksek Akım Kapasitesi: 30A sürekli akım taşıma kabiliyeti
• Endüstriyel Kontrol Gerilimi: 24V DC standart kontrol gerilimi
• T90 Sıcaklık Dayanımı: 90°C'ye kadar çalışabilme
• Güçlendirilmiş Kontaklar: Ağır yüklere dayanıklı kontak yapısı
• Yüksek İzolasyon: 2500VAC dielektrik dayanımı
• Görsel Durum Göstergesi: LED indikatör ile çalışma durumu
• Darbe ve Titreşim Dayanımı: Zorlu koşullarda kullanım
• Uzun Mekanik Ömür: 5 milyon işlem kapasitesi
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası
• Güvenilir Performans: Yüksek kaliteli Songle markası

Bağlantı ve Kullanım

Songle 24V 30A 5 Pin Röle SLA-24VDC-SL-A-T90 Relay'in bağlantı şeması ve kullanım kılavuzu.

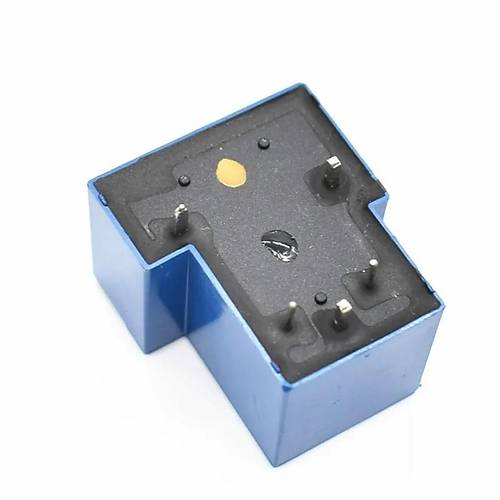

Röle pin bağlantıları ve fonksiyonları:

• 1-2 (Bobin): 24V DC kontrol sinyali için bağlantı pinleri
• COM (Ortak): Anahtarlanacak devrenin ortak bağlantısı
• NO (Normalde Açık): Röle çekili değilken açık olan kontak
• NC (Normalde Kapalı): Röle çekili değilken kapalı olan kontak

Sürücü devresi için gerekli komponentler:

• 1x Güç MOSFET (örn. IRFZ44N) veya darlington transistör
• 1x 10kΩ direnç (MOSFET gate girişi için)
• 1x 1N4007 diyot (ters EMK koruması için)
• 1x Optokuplör (opsiyonel, izolasyon için)
• 1x LED ve direnç (opsiyonel, durum göstergesi için)
• Güç kaynağı (24V DC, min. 100mA)

Sorun Giderme ve İpuçları

Songle 24V 30A 5 Pin Röle SLA-24VDC-SL-A-T90 Relay kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Aşırı Isınma: PCB yollarının 30A için yeterli kalınlıkta olduğundan emin olun
• Ark Oluşumu: Endüktif yüklerde snubber devresi kullanın
• Röle Çekmeme Sorunu: 24V güç kaynağınızın yeterli akım verdiğini kontrol edin
• Kontak Yapışması: Maksimum akım değerini aşmadığınızdan emin olun
• Kısa Ömür: Sık anahtarlama yapılan yerlerde solid state röle değerlendirin

Verimli Kullanım İpuçları

• Yüksek akım taşıyan kontaklar için en az AWG12 veya daha kalın kablo kullanın
• Kontak ömrünü uzatmak için büyük indüktif yüklerde koruma devreleri ekleyin
• Soket montajı ile rölenin kolay değiştirilebilir olmasını sağlayın
• Kontaklar arası ısı transferini azaltmak için yeterli havalandırma bırakın
• Kontakların tam kapanması için minimum 18V besleme gerilimi sağlayın

Paket İçeriği

• Songle 24V 30A 5 Pin Röle SLA-24VDC-SL-A-T90 Relay
