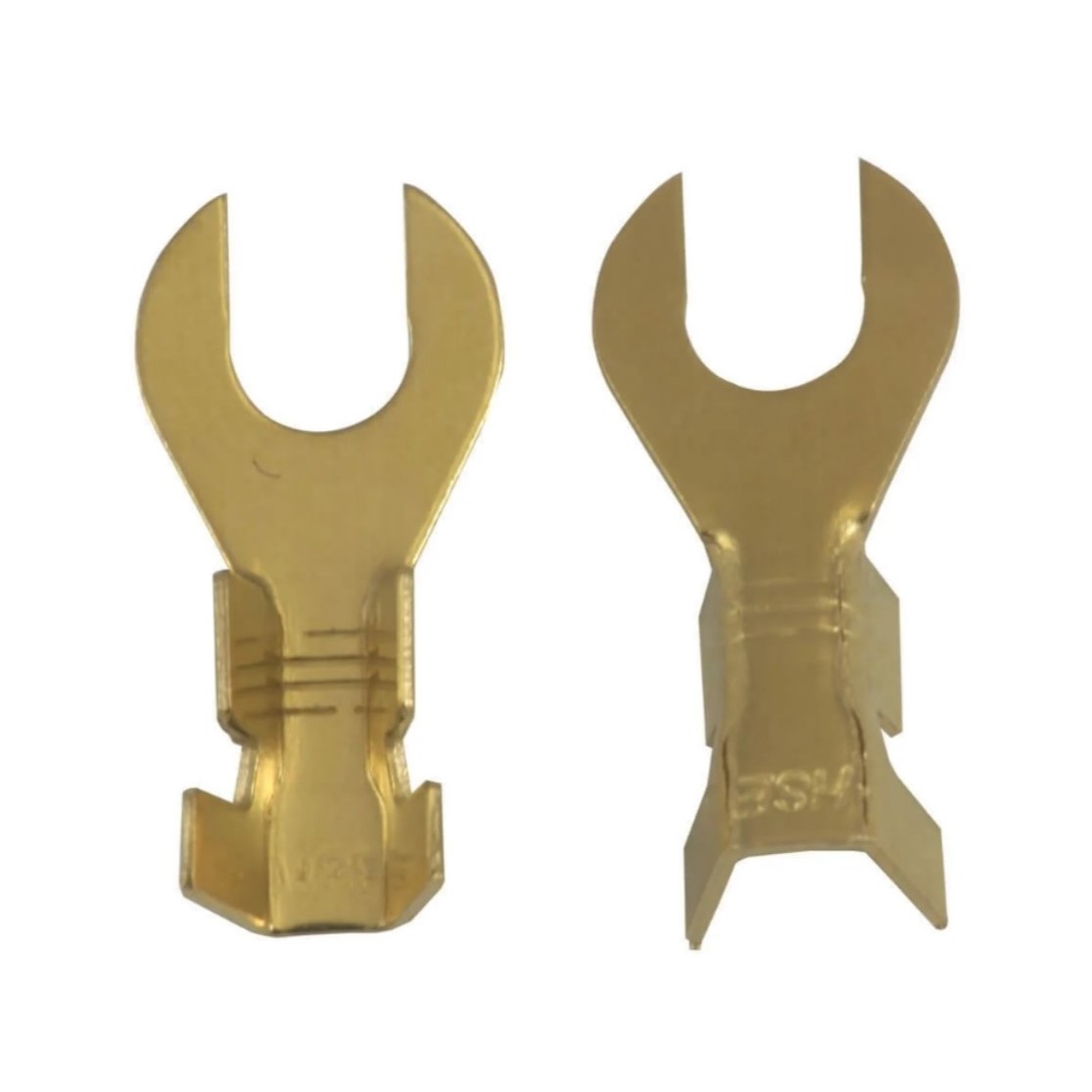

SKN25C Çatal Tip Terminal (500 Adet)
SKN25C Çatal Tip Terminal, 2.5-4mm² kesitli kablolar için tasarlanmış, yüksek kaliteli bakır malzemeden üretilmiş dayanıklı bağlantı elemanıdır. Elektrik ve elektronik sistemlerde pratik ve güvenli kablo bağlantıları sağlar.
Kolay montaj ve yüksek güvenilirlik sunan bu çatal tip terminaller, kontrol panolarında ve elektrikli cihazlarda kablo uçları ve yüksükleri ile birlikte kullanılarak hızlı bağlantılar oluşturur.
Endüstriyel standartlara uygun üretilen terminaller arasında yer alan bu ürün, çatal tip terminaller kategorisinin en çok tercih edilen modelidir ve ekonomik 500 adetlik paket halinde sunulmaktadır.
Teknik Özellikler
SKN25C Çatal Tip Terminal'in detaylı teknik özellikleri aşağıda listelenmiştir.
- Marka: SKN
- Model: SKN25C
- Tip: Çatal tip terminal
- Kablo Kesit Aralığı: 2.5-4mm²
- Malzeme: Bakır
- Kaplama: Kalay
- Montaj Tipi: Vida altı bağlantı
- Vida Uyumluluğu: M3, M4
- Akım Taşıma Kapasitesi: 32A (2.5mm²) / 41A (4mm²)
- Çalışma Sıcaklığı: -40°C ile +125°C arası
- Paket İçeriği: 500 adet
- Uygulama Alanı: İç ve dış mekan
- RoHS Uyumluluğu: Evet
- Maksimum Gerilim: 450V AC/DC
- Kontak Direnci: ≤3mΩ
- Yalıtım Direnci: ≥1000MΩ
- Delik Çapı: 3.7mm iç çap, 7.2mm dış çap
- Renk: Doğal bakır/kalay
Kullanım Alanları
SKN25C Çatal Tip Terminal'in kullanılabileceği çeşitli alanlar.
Elektrikli Cihazlar
- Beyaz eşyalar
- Küçük ev aletleri
- Aydınlatma sistemleri
- HVAC ekipmanları
Endüstriyel Kontrol
- Kontrol panoları
- PLC sistemleri
- Otomasyon ekipmanları
- Sensör bağlantıları
Taşıt Elektriği
- Otomotiv elektrik devreleri
- Deniz taşıtları
- Tarım makineleri
- İş makineleri
Avantajlar ve Özellikler
SKN25C Çatal Tip Terminal'in sağladığı avantajlar.
- Çatal Tasarım: Vida sökülmeden hızlı montaj ve demontaj imkanı
- Uygun Akım Kapasitesi: 4mm² kablo için 41A taşıma kapasitesi
- Kalay Kaplama: Korozyona karşı uzun süreli dayanıklılık
- Düşük Kontak Direnci: ≤3mΩ değeri ile verimli elektrik iletimi
- Geniş Çalışma Sıcaklığı: -40°C ile +125°C arasında güvenli kullanım
- Çok Yönlü Bağlantı: M3 ve M4 vidalarla uyumluluk
- Sağlam Yapı: Tekrarlanan bağlantılarda dayanıklılık
- Ekonomik Paket: 500 adetlik paket ile uygun maliyet
Montaj ve Kullanım
SKN25C Çatal Tip Terminal'in montaj ve kullanım bilgileri.
İpucu: Sıkıştırma pensi kullanırken daima kablo kesitine uygun krimpleme noktasını seçin.
Montaj adımları:
- Kablo ucunu 8-10 mm soyun
- Terminali kablo ucuna yerleştirin
- Uygun sıkıştırma aleti ile terminali kabloya sabitleyin
- Çatal terminali vida altına yerleştirin
- Vidayı uygun tork ile sıkın (genellikle 0.8-1.2 Nm)
Uygulamada dikkat edilecek hususlar:
- Kablo kesitine uygun terminal kullandığınızdan emin olun
- Aşırı sıkıştırma yaparak terminale zarar vermeyin
- Vibrasyon olan yerlerde terminal bağlantısını düzenli kontrol edin
- Dış mekan uygulamalarında izolasyon önlemleri alın
- Sıkıştırma işlemi sonrası hafif çekerek bağlantıyı test edin
Sorun Giderme ve İpuçları
SKN25C Çatal Tip Terminal kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.
Yaygın Sorunlar ve Çözümleri
- Yetersiz Sıkıştırma: Doğru ölçüde sıkıştırma aleti kullanın
- Terminal Hasarı: Sıkıştırma pensinin ayarını kontrol edin
- Gevşek Bağlantı: Vida bağlantısını periyodik olarak kontrol edin
- Oksitlenme: Temas yüzeylerini temiz tutun
- Yüksek Direnç: Terminal-vida temasını iyileştirin
Verimli Kullanım İpuçları
- Seri üretimde mekanik veya pnömatik sıkıştırma aletleri kullanın
- Nemli ortamlarda bağlantı noktalarını izole edin
- Farklı renkte izolasyonlu çatal terminaller kullanarak kodlama yapın
- Yüksek titreşimli ortamlarda rondela kullanın
- Çoklu bağlantılarda terminalleri aynı yönde yerleştirin
- Önemli bağlantılarda kontak direncini düzenli ölçün
Paket İçeriği
İlgili Ürün Kategorilerimiz
Çeşitli elektrik bağlantıları için farklı tipte kablo uçları ve yüksükleri.
Ürünleri İncele →
Güvenli elektrik bağlantıları için çeşitli tip ve boyutlarda terminaller.
Ürünleri İncele →
Vida altı bağlantılar için pratik çözüm sunan çatal tip terminal çeşitleri.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektrik ve elektronik malzemeler konusunda Türkiye'nin güvenilir tedarikçisidir.
- Kalite Güvencesi: Orijinal ve güvenilir ürünler
- Teknik Destek: Uzman ekip ile çözüm ve danışmanlık
- Hızlı Teslimat: Stoktan hızlı gönderim imkanı
- Geniş Ürün Yelpazesi: Projeleriniz için gerekli tüm malzemeler
- Uygun Fiyatlar: Rekabetçi fiyatlarla kaliteli ürünler
- Güvenilir Alışveriş: Kolay sipariş ve güvenli ödeme seçenekleri
Ürün Hakkında Sıkça Sorulan Sorular
SKN25C çatal tip terminalinin kablo kesit aralığı nedir?
2.5-4mm² kesitli kablolar için uygundur. Bu aralıktaki bakır iletkenli kablolar güvenli şekilde bağlanabilir.
Bu terminallerin akım taşıma kapasitesi ne kadardır?
2.5mm² kablo için 32A, 4mm² kablo için 41A akım taşıma kapasitesine sahiptir.
Çatal tip terminal kullanmanın avantajları nelerdir?
Vidayı tamamen sökmeden hızlı bağlantı/sökme imkanı, bakım kolaylığı ve servis süresinin kısalması.
Bu terminaller hangi vida boyutları ile kullanılabilir?
M3 ve M4 vida boyutları ile uyumludur. Çoğu elektronik cihaz ve kontrol sisteminde kullanılan standart boyutlardır.
SKN25C terminalinin montajı nasıl yapılır?
Kablo ucunu soyup, terminali yerleştirin, uygun sıkıştırma pensi ile kabloya sabitleyin ve vida altına monte edin.
Bu terminaller neden 500 adetlik paket halinde sunuluyor?
Seri üretim ve çoklu montaj işlemleri için ekonomik çözüm sunar. Orta ölçekli projelerde ideal miktardır.
Otomotiv uygulamalarında bu terminaller uygun mudur?
Evet, araç içi elektronik sistemler, gösterge panelleri ve aydınlatma devreleri için uygundur ve titreşime dayanıklıdır.
Terminallerin sıkıştırma kalitesi nasıl kontrol edilir?
Hafif çekme testi, görsel inceleme ve multimetre ile direnç ölçümü yaparak kontrol edilebilir.
