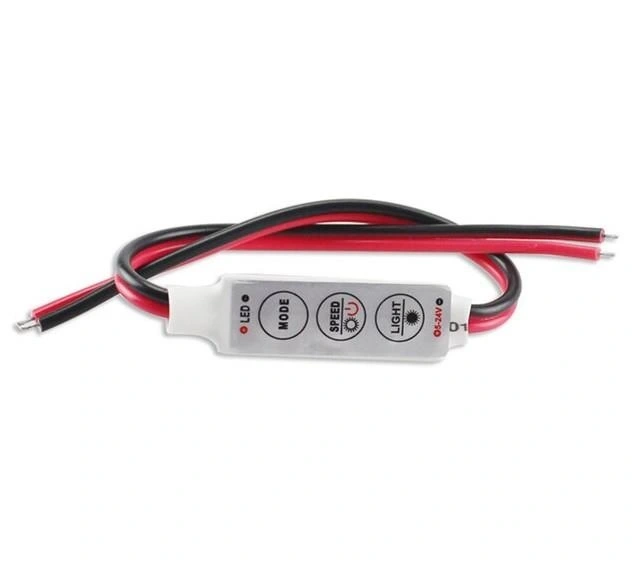

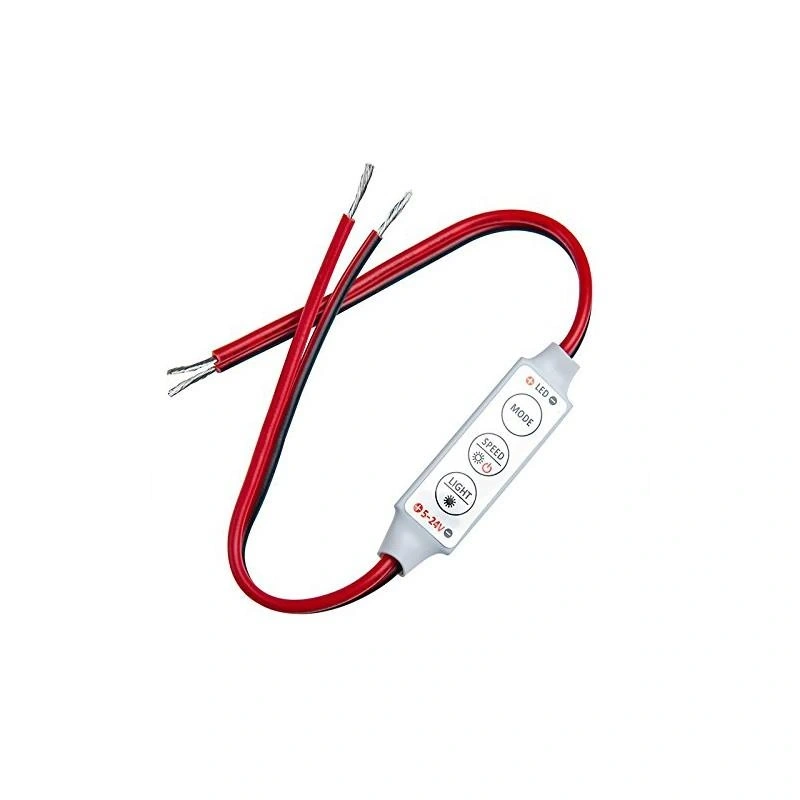

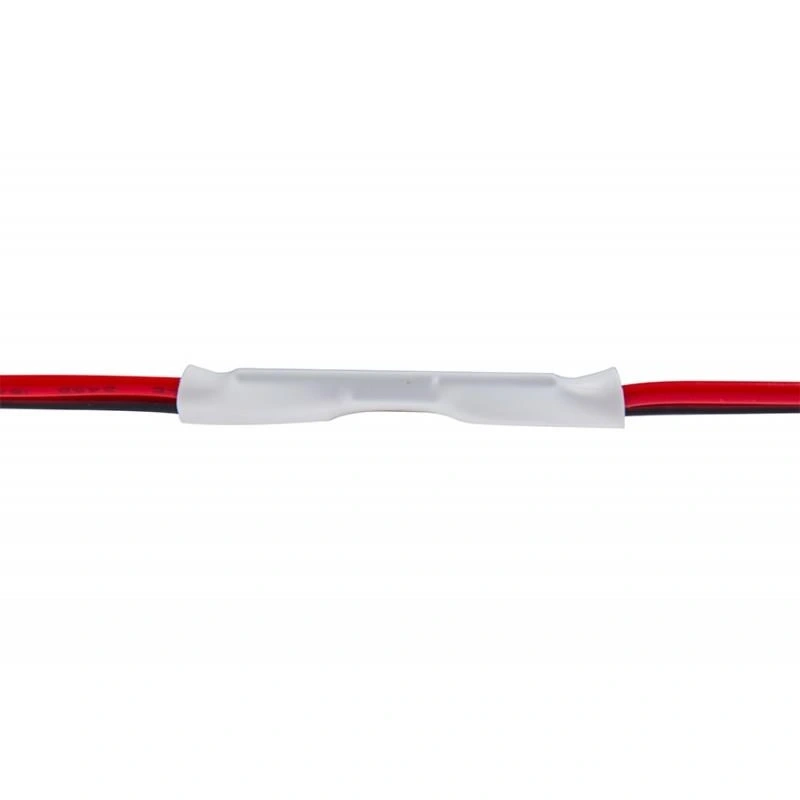

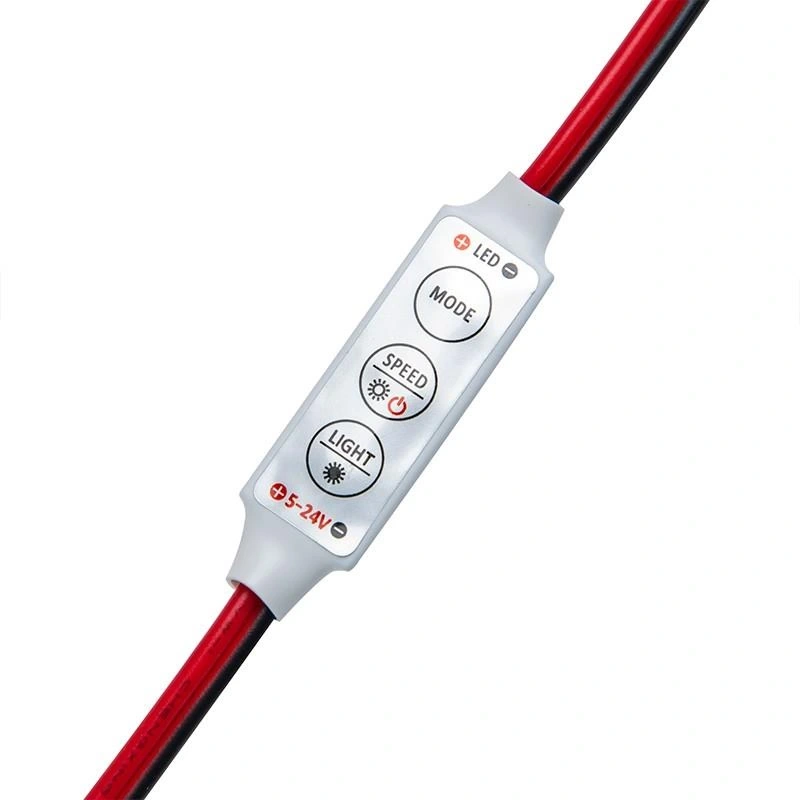

Şerit Led Dimmer Kontrol Led Kontrol Devresi 5-24V

Şerit LED Dimmer Kontrol Devresi 5-24V

Şerit LED Dimmer Kontrol Devresi, tek renkli LED şeritlerin parlaklığını kolayca ayarlamanıza olanak tanıyan kompakt ve kullanımı kolay bir modüldür. 5V ile 24V arasındaki herhangi bir DC voltajda çalışabilen bu kontrol devresi, ayarlanabilir PWM sinyali ile LED şeritlerin parlaklığını %0 ile %100 arasında hassas şekilde kontrol edebilir.

Üzerindeki döner potansiyometre sayesinde parlaklık ayarı parmak ucunuzda, istenilen seviyeye anında ayarlama yapabilirsiniz. Kompakt boyutları ve kolay bağlantı yapısı sayesinde her türlü aydınlatma projesine kolayca entegre edilebilir. 5 Amper'e kadar akım taşıma kapasitesiyle, küçük ve orta ölçekli LED şerit uygulamaları için ideal bir çözümdür.

Şerit LED Dimmer Kontrol Devresi, özellikle Arduino projeleri ve çeşitli elektronik modüllerle entegre edilebilir yapısıyla, DIY aydınlatma projeleri, vitrin ışıklandırması, dekoratif aydınlatma veya çalışma alanı ışıklandırması gibi uygulamalarda mükemmel performans sunar.

---

Teknik Özellikler

Bu bölümde Şerit LED Dimmer Kontrol Devresinin detaylı teknik özellikleri listelenmektedir.

• Model: LED Dimmer Modülü
• Çalışma Voltajı: 5-24V DC
• Maksimum Akım: 5A
• Maksimum Güç: 25W (5V), 60W (12V), 120W (24V)
• Kontrol Tipi: PWM (Pulse Width Modulation)
• PWM Frekansı: Yaklaşık 300.Hz
• Dimmer Aralığı: %0-100 parlaklık
• Ayar Tipi: Manuel döner potansiyometre
• Potansiyometre Dönüş Açısı: 270°
• Giriş Terminalleri: DC+ ve DC-
• Çıkış Terminalleri: LED+ ve LED-
• Kısa Devre Koruması: Hayır
• Ters Polarite Koruması: Hayır
• PCB Boyutları: Yaklaşık 42mm x 15mm x 13mm
• Montaj Delikleri: 2 adet, 3mm çapında
• Çalışma Sıcaklığı: -10°C ile +50°C arası
• Kablo Bağlantısı: Vidalı terminal blokları
• Uyumlu LED Tipi: Tek renkli LED şeritler, SMD LED'ler, LED paneller

---

Bağlantı ve Kullanım

Şerit LED Dimmer Kontrol Devresinin bağlantı şeması ve kullanım talimatları.

Temel Bağlantı Şeması

LED Dimmer modülünün standart bağlantı konfigürasyonu:

• Güç Kaynağı Bağlantısı:
  • DC+ terminali: Güç kaynağının pozitif (+) ucuna bağlanır
  • DC- terminali: Güç kaynağının negatif (-) ucuna bağlanır
  • Güç kaynağı voltajı 5V, 12V veya 24V olabilir (LED şeridiyle uyumlu olmalıdır)
• LED Şerit Bağlantısı:
  • LED+ terminali: LED şeridinin pozitif (+) ucuna bağlanır
  • LED- terminali: LED şeridinin negatif (-) ucuna bağlanır
  • Kablolar LED şeridinin akımını taşıyabilecek kalınlıkta olmalıdır
• Kablo Kalınlığı Önerileri:
  • 3A altı yükler için: 20-22 AWG (0.5-0.75 mm²)
  • 3-5A arası yükler için: 18 AWG (1.0 mm²) veya daha kalın
  • Uzun kablo mesafeleri için daha kalın kablo kullanılmalıdır

Parlaklık Ayarı ve Kontrol

Modülün parlaklık kontrol mekanizması ve ayarlama yöntemleri:

• Manuel Parlaklık Ayarı:
  • Potansiyometreyi saat yönünde çevirmek parlaklığı artırır
  • Potansiyometreyi saat yönünün tersine çevirmek parlaklığı azaltır
  • 270° dönüş açısı hassas ayar yapabilmeyi sağlar
• PWM Kontrolünün Çalışma Prensibi:
  • Modül yüksek frekanslı PWM sinyaliyle LED'leri kontrol eder
  • Darbe genişliği (duty cycle) parlaklığı belirler
  • Yaklaşık 300Hz frekans göz için titreşimsiz görüntü sağlar
• Potansiyometre Kullanım İpuçları:
  • Potansiyometreyi aşırı zorlamamaya dikkat edin
  • Çok yavaş çevirirseniz daha hassas ayar yapılabilir
  • Sabit pozisyonda tutmak için isteğe bağlı olarak sabitleme damlaları kullanılabilir

Montaj ve Yerleşim

Modülün farklı ortamlarda kurulumu ve montaj önerileri:

• Mekanik Montaj Seçenekleri:
  • Modül üzerindeki 3mm montaj delikleri ile doğrudan vidalamayla sabitleme
  • Çift taraflı bant veya sıcak silikon ile yüzeylere yapıştırma
  • Kasa içine yerleştirme veya DIN rayına adaptör ile montaj
• Isı Yönetimi:
  • 3A üzerindeki yüklerde modülün yeterli hava sirkülasyonu alması önemlidir
  • Kapalı, havasız ortamlara monte etmekten kaçının
  • Yüksek güçlerde çalıştırırken metal yüzeylere termal macun ile monte edebilirsiniz
• Kurulum Ortamı Önerileri:
  • Nem ve su temasından koruyun
  • Doğrudan güneş ışığı altına yerleştirmekten kaçının
  • Aşırı sıcaklık değişimlerinden uzak tutun
  • Kolay erişilebilir bir konuma monte edin (parlaklık ayarı için)

---

Uygulama Alanları

Şerit LED Dimmer Kontrol Devresinin kullanılabileceği popüler uygulama alanları.

Ev Aydınlatması

Dimmer modülünün ev ortamında kullanım örnekleri:

• Dekoratif Aydınlatma:
  • Tavan kenarı ve kartonpiyer aydınlatması
  • Kitaplık ve dolap içi aydınlatma
  • Yatak başı ve gece aydınlatması
• Ambiyans Aydınlatması:
  • Oturma odası mood aydınlatması
  • TV arkası bias aydınlatma
  • Akvaryum aydınlatma kontrolleri
• Fonksiyonel Aydınlatma:
  • Mutfak tezgâh altı aydınlatma
  • Merdiven ve koridor gece aydınlatması
  • Gardırop ve dolap içi sensörlü aydınlatma

Ticari Uygulamalar

İş yerlerinde ve ticari alanlarda dimmer kullanımı:

• Mağaza ve Vitrin Aydınlatması:
  • Ürün vitrinleri için ayarlanabilir spot aydınlatma
  • Vitrin içi LED panel parlaklık kontrolü
  • Dekoratif vitrin çevresi vurgu aydınlatmaları
• Ofis Aydınlatması:
  • Çalışma masası LED aydınlatma kontrolü
  • Toplantı odası ambiyans aydınlatması
  • Endirekt aydınlatma parlaklık ayarı
• Restoran ve Kafe Uygulamaları:
  • Masa üstü ve bar aydınlatma kontrolü
  • Duvar ve tavan dekoratif aydınlatma
  • Gün içinde değişen parlaklık seviyelerine uyum

Özel Projeler ve DIY Uygulamaları

Kişisel projeler ve hobi uygulamalarında dimmer kullanımı:

• Mobilya Entegrasyonu:
  • Özel yapım mobilyalarda gizli aydınlatma
  • Yatak tabanı veya koltuk altı ambiyans ışığı
  • TV ünitesi veya rafların arkadan aydınlatılması
• Araç İçi Modifikasyonlar:
  • Araç içi ortam aydınlatması
  • Karavan ve tekne iç aydınlatma kontrolü
  • Gösterge paneli aydınlatma parlaklık ayarı
• Sanatsal ve Dekoratif Projeler:
  • LED ışık kutuları ve aydınlatmalı tabelalar
  • Sanat eserleri ve fotoğraf sergilerinde spot aydınlatma
  • Aydınlatmalı duvar panoları ve 3D baskı projeleri

---

Arduino ve Mikrodenetleyici Entegrasyonu

Şerit LED Dimmer Kontrol Devresinin Arduino ve diğer mikrodenetleyicilerle birlikte kullanımı.

Arduino ile Manuel Kontrol Entegrasyonu

Dimmer modülünün Arduino projelerine basit entegrasyonu:

• Temel Entegrasyon:
  • Arduino GND hattını dimmer modülünün DC- terminaline ortak bağlama
  • Ortak güç kaynağı kullanımı için bağlantı şemaları
  • Arduino'nun güç girişi için dimmerli ve dimmersiz hatlar oluşturma
• Arduino ile Buton Kontrollü Sistem:
  • Butonlar ile manuel dimmer kontrolünün fiziksel erişimini kolaylaştırma
  • LED açma/kapama kontrolü için röle entegrasyonu
  • Zamanlayıcı kontrollü aydınlatma sistemleri
• Sensör Tabanlı Otomatik Aydınlatma:
  • LDR (ışık sensörü) ile ortam ışığına göre otomatik parlaklık ayarı
  • PIR hareket sensörü ile aydınlatma kontrolü
  • Sıcaklık veya nem değerlerine göre aydınlatma senaryoları

PWM ile Doğrudan LED Kontrolü

Arduino'nun PWM çıkışları ile LED şeritlerin kontrolü:

• Arduino PWM Kontrolü:
  • MOSFET ile Arduino'nun PWM çıkışlarını yüksek akıma dönüştürme
  • MOSFET sürücü devreleri ile güvenli kontrol sağlama
  • analogWrite() fonksiyonu ile parlaklık kontrolü sağlama
• PWM Kontrol Avantajları:
  • Mikrodenetleyici ile tam programlanabilir parlaklık kontrolü
  • Otomatikleştirilmiş geçişler ve efektler oluşturma
  • Çeşitli girişlere (uzaktan kumanda, sensörler) cevap veren sistemler
• İleri Seviye PWM Uygulamaları:
  • Yumuşak geçişli sunrise/sunset efektleri
  • Müzikle senkronize aydınlatma sistemleri
  • IoT kontrollü akıllı aydınlatma uygulamaları

Otomasyon ve IoT Uygulamaları

Dimmer modülünün akıllı ev ve otomasyon sistemleriyle entegrasyonu:

• WiFi/Bluetooth Kontrol:
  • ESP8266/ESP32 ile dimmer kontrolü için kablosuz kontrol
  • Blynk veya benzer mobil uygulamalarla kontrol arayüzü oluşturma
  • MQTT protokolü ile merkezi sistem entegrasyonu
• Akıllı Ev Entegrasyonu:
  • Google Home veya Amazon Alexa ile ses komutlu kontrol
  • OpenHAB, Home Assistant gibi platformlara entegrasyon
  • Merkezi aydınlatma otomasyonu sistemleri oluşturma
• Zamanlanmış ve Tetikleyici Senaryolar:
  • Güneşin doğuş/batış saatlerine göre otomatik aydınlatma
  • Belirli olaylara tepki veren aydınlatma senaryoları
  • Enerji tasarrufu için akıllı dimming algoritmaları

---

Karşılaştırma ve Alternatifler

Şerit LED Dimmer Kontrol Devresinin diğer kontrol çözümleriyle karşılaştırılması.

Farklı LED Kontrolörleri

Çeşitli LED kontrol çözümlerinin karşılaştırılması:

• Manuel Dimmer Kontrol Karşılaştırması:
  • Döner potansiyometreli dimmer (bu ürün): Basit, ekonomik, kolay kurulum
  • Dokunmatik LED dimmer: Daha modern görünüm, hafif dokunuşla kontrol
  • Uzaktan kumandalı LED dimmer: Mesafeden kontrol imkanı, daha yüksek maliyet
• Dijital Kontrol Sistemleri:
  • Bluetooth/WiFi LED kontrol: Akıllı telefon ile kontrol, yüksek maliyet
  • DMX512 kontrol sistemleri: Profesyonel aydınlatma kontrolü, karmaşık kurulum
  • DALI sistemleri: Ticari bina otomasyonu, standartlaştırılmış protokol
• Çok Kanallı Kontrol Sistemleri:
  • RGB kontrol üniteleri: Çok renkli LED şeritler için 3 kanal kontrol
  • RGBW kontrol üniteleri: RGB + beyaz LED kontrolü için 4 kanal
  • Çok zonlu kontrol sistemleri: Farklı alanlar için bağımsız kontrol

Seçim Kriterleri

Uygulamanıza en uygun LED kontrol çözümünü seçme faktörleri:

• Performans Gereksinimleri:
  • Maksimum akım kapasitesi: 5A yeterli mi yoksa daha yüksek mi gerekli?
  • Voltaj aralığı: Sisteminiz 5V, 12V veya 24V ile mi çalışıyor?
  • Dim etme çözünürlüğü: Hassas parlaklık ayarı ne kadar önemli?
• Kurulum ve Kullanım Kolaylığı:
  • Manuel vs otomatik kontrol ihtiyacı
  • Montaj seçenekleri ve fiziksel alan kısıtlamaları
  • Kullanıcı arayüzü tercihi (düğme, uzaktan kumanda, akıllı telefon)
• Maliyet ve Bütçe:
  • Başlangıç maliyeti ve kurulum gereksinimleri
  • Ölçeklenebilirlik ve genişletme maliyetleri
  • Uzun vadeli işletme giderleri ve enerji verimliliği

Mimari Entegrasyon

Farklı aydınlatma sistemleri için entegrasyon önerileri:

• Küçük Ölçekli Uygulamalar:
  • Tekil ve bağımsız aydınlatma kontrolleri için manuel dimmer
  • Küçük mekanlarda pratik ve uygun maliyetli çözümler
  • DIY ve hobi projeleri için esnek kullanım
• Orta Ölçekli Sistemler:
  • Çoklu dimmer modülleriyle bölgesel kontrol
  • Arduino veya benzer kontrol sistemleriyle yarı-otomatik yönetim
  • Zon bazlı aydınlatma grupları oluşturma
• Büyük ve Karmaşık Sistemler:
  • Merkezi kontrol sistemlerine MOSFET arayüzü ile entegrasyon
  • BMS (Bina Yönetim Sistemleri) ile entegrasyon seçenekleri
  • IoT ve uzaktan izleme/yönetim için altyapı oluşturma

---

Montaj ve Kurulum Rehberi

Şerit LED Dimmer Kontrol Devresinin adım adım montaj ve kurulum talimatları.

Adım Adım Kurulum

Dimmer modülünün başarılı bir şekilde kurulumu için izlenecek adımlar:

• Ön Hazırlık:
  • Gerekli malzemeleri hazırlayın: Dimmer modülü, LED şerit, güç kaynağı, kablolar
  • Kablo kalınlıklarının akıma uygun olduğunu kontrol edin
  • Güç kaynağı voltajının hem dimmer hem de LED şerit ile uyumlu olduğunu doğrulayın
• Fiziksel Montaj:
  • Modülü kuru ve havalandırması iyi bir yere monte edin
  • Montaj delikleri ile vidalar kullanarak sabitleyin veya çift taraflı bant kullanın
  • Potansiyometreye erişimin kolay olduğundan emin olun
• Elektriksel Bağlantılar:
  • Güç kaynağını kesin
  • Güç kaynağının + çıkışını dimmer modülünün DC+ terminaline bağlayın
  • Güç kaynağının - çıkışını dimmer modülünün DC- terminaline bağlayın
  • LED şeridinin + girişini dimmer modülünün LED+ terminaline bağlayın
  • LED şeridinin - girişini dimmer modülünün LED- terminaline bağlayın
• Test ve Ayar:
  • Bağlantıları son kez kontrol edin
  • Güç kaynağını açın
  • Potansiyometreyi yavaşça döndürerek parlaklığı test edin
  • İstenilen minimum ve maksimum parlaklık seviyelerini belirleyin

Kablo Bağlantı Teknikleri

Güvenilir ve sorunsuz elektriksel bağlantılar için öneriler:

• Terminal Bağlantıları:
  • Kablo uçlarını temiz bir şekilde soyun (yaklaşık 5-6mm)
  • Çok damarlı kabloların uçlarını büküp sıkılaştırın veya kablo pabucu kullanın
  • Terminalleri yeterince sıkın, ancak terminal bloğuna zarar vermekten kaçının
• Uzun Mesafe Kurulumları:
  • 5m altı mesafeler için: En az 20 AWG (0.5mm²) kablo kullanın
  • 5-10m arası mesafeler için: En az 18 AWG (0.75mm²) kablo kullanın
  • 10m üzeri mesafeler için: En az 16 AWG (1.5mm²) kablo kullanın
• Kablo Düzenleme:
  • Kabloları düzenli tutmak için kablo bağları kullanın
  • Güç ve sinyal kablolarını ayrı tutun
  • Nemli ortamlarda ek izolasyon veya koruyucu kılıf kullanın
  • Kablo kanalları veya spiral kablo koruyucuları kullanarak profesyonel görünüm sağlayın

Güvenlik Önlemleri

Güvenli kurulum ve işletme için dikkat edilmesi gereken hususlar:

• Elektrik Güvenliği:
  • Bağlantıları yapmadan önce güç kaynağını mutlaka kapatın
  • Dimmer modülünün ters polarite koruması olmadığını unutmayın
  • Çıplak kablo uçlarına ve terminallere dokunmamaya dikkat edin
• Termal Güvenlik:
  • Modülün maksimum akım sınırlarını aşmayın
  • Yüksek güçlerde çalıştırdığınızda yeterli havalandırma sağlayın
  • Yanıcı malzemelerden uzak tutun
• İşletme Güvenliği:
  • Terminallerin sıkılığını periyodik olarak kontrol edin
  • Aşırı ısınma veya yanık kokusu gibi anormal durumları hemen kontrol edin
  • Çocukların erişemeyeceği yerlere monte edin
  • Kalıcı kurulumlar için elektrik yönetmeliklerine uygun kurulum yapın

---

Sorun Giderme ve İpuçları

Şerit LED Dimmer Kontrol Devresinin kullanımında karşılaşılabilecek sorunlar ve pratik çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

Dimmer kullanımında sık karşılaşılan zorluklar:

• LED Şerit Yanmıyor:
  • Güç kaynağını kontrol edin ve voltmetre ile çıkış voltajını ölçün
  • Polarite bağlantılarını kontrol edin (+ ve - bağlantılarının doğru olduğundan emin olun)
  • Terminal vidalarının sıkı olduğunu doğrulayın
  • Potansiyometreyi tam açık konuma getirin ve tekrar deneyin
• LED Şerit Titreşiyor:
  • Güç kaynağı kapasitesinin yeterli olup olmadığını kontrol edin
  • Kablo mesafesi çok uzunsa, daha kalın kablo kullanın
  • Bağlantı noktalarında oksitlenme veya gevşeklik olup olmadığını kontrol edin
  • Şeridin ortasından veya her iki ucundan besleme yaparak voltaj düşümünü azaltın
• Dimmer Aşırı Isınıyor:
  • Bağlanan LED şerit akımının modülün kapasitesini aşmadığını kontrol edin
  • Daha iyi havalandırma sağlayın veya soğutucu ekleyin
  • Modülü metal bir yüzeye monte ederek ısı dağılımını iyileştirin
  • Yüksek akımlarda çalıştırıyorsanız, yükü bölerek birden fazla dimmer kullanın

Performans Optimizasyonu

Dimmer modülünden en iyi performansı alma yöntemleri:

• Güç Kaynağı Seçimi:
  • Kaliteli, regüleli SMPS güç kaynakları kullanın
  • LED şeritlerin çekeceği toplam akımdan en az %20 daha yüksek kapasiteli güç kaynağı seçin
  • Dimmer ve LED şerit için aynı voltajda güç kaynağı kullanın
• LED Şerit Optimizasyonu:
  • Uzun LED şeritleri beslerken her 5 metrede bir besleme kablosu ekleyin
  • Voltaj düşümünü azaltmak için şeridi ortadan besleyin
  • Büyük ölçekli kurulumlar için LED amplifiye edici veya tekrarlayıcı kullanın
• Dimming Kalitesi İyileştirme:
  • En düşük parlaklık seviyesinde titreşim varsa, yüksek kaliteli güç kaynağı kullanın
  • PWM frekansı bazı kameralar için görünür titreşime neden olabilir, çekim yapılacaksa tam parlaklık kullanın
  • Hassas ayar için daha geniş açılı veya çok turlu potansiyometreli modeller tercih edin

İleri Seviye İpuçları

Deneyimli kullanıcılar için ek öneriler ve modifikasyonlar:

• Uzaktan Kontrol Ekleme:
  • Potansiyometre paraleline uygun dirençlerle röle devresi ekleyerek uzaktan açma/kapama
  • Dijital potansiyometre ile Arduino veya ESP8266/ESP32 üzerinden kontrol
  • IR alıcı ve Arduino ile uzaktan kumanda entegrasyonu
• Otomatik Kontrol Sistemleri:
  • LDR sensörüyle ortam ışığına göre otomatik parlaklık ayarı
  • PIR sensörüyle hareket algılandığında aydınlatma ve kademeli sönme
  • RTC (Gerçek Zaman Saati) modülü ile gün içinde programlanmış parlaklık değişimleri
• Modifikasyon Fikirleri:
  • Potansiyometreyi çıkarıp harici panel montajlı potansiyometre bağlama
  • Çok kanallı kontrol için birden fazla dimmer modülünü tek potansiyometreden kontrol etme
  • Hafıza devreleri ekleyerek güç kesintisi sonrası son parlaklık seviyesine dönme

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
