RCWL-0516 Mikrodalga Radar Modül

RCWL-0516 Mikrodalga Radar Modül

RCWL-0516 Mikrodalga Radar Modül, hareket ve varlık tespiti için tasarlanmış yenilikçi bir sensör modülüdür. Geleneksel PIR sensörlerinden farklı olarak mikrodalga doppler etkisi teknolojisini kullanarak duvarlar ve engeller arkasında bile hareket tespiti yapabilen bu modül, elektronik projelerinize gelişmiş algılama özellikleri kazandırır.

Modül, 5.8GHz frekansında mikrodalga sinyalleri yayarak çevresindeki hareketleri tespit eder ve hareketi algıladığında çıkış pinini yüksek seviyeye çeker. Hassasiyet ve gecikme süresi ayarlanabilir olduğundan, farklı uygulama senaryolarına göre özelleştirilebilir. Düşük güç tüketimi ve basit arabirim yapısı sayesinde DIY projelerinde kullanımı son derece kolaydır.

Premium kaliteli RCWL-0516 Mikrodalga Radar Modül, akıllı ev sistemleri, güvenlik uygulamaları, enerji tasarruflu aydınlatma kontrolü ve insan-makine etkileşimi gerektiren Arduino projeleri için mükemmel bir hareket algılama çözümüdür.

---

Teknik Özellikler

RCWL-0516 Mikrodalga Radar Modülün detaylı teknik özellikleri aşağıda listelenmiştir.

• Model: RCWL-0516
• Çalışma Prensibi: Doppler Radar Teknolojisi
• Çalışma Frekansı: 5.8GHz
• Çalışma Gerilimi: 4-28V DC
• Çalışma Akımı: 2.7mA (beklemede) - 3.4mA (aktif)
• Algılama Mesafesi: 5-7 metre (ayarlanabilir)
• Tetikleme Süresi: 2-3 saniye (ayarlanabilir)
• Çıkış Tipi: Dijital (high/low)
• Çıkış Gerilimi: 3.3V yüksek seviye
• Tetik Modu: Tekrar tetiklenebilir
• Çalışma Sıcaklığı: -20°C ila +80°C

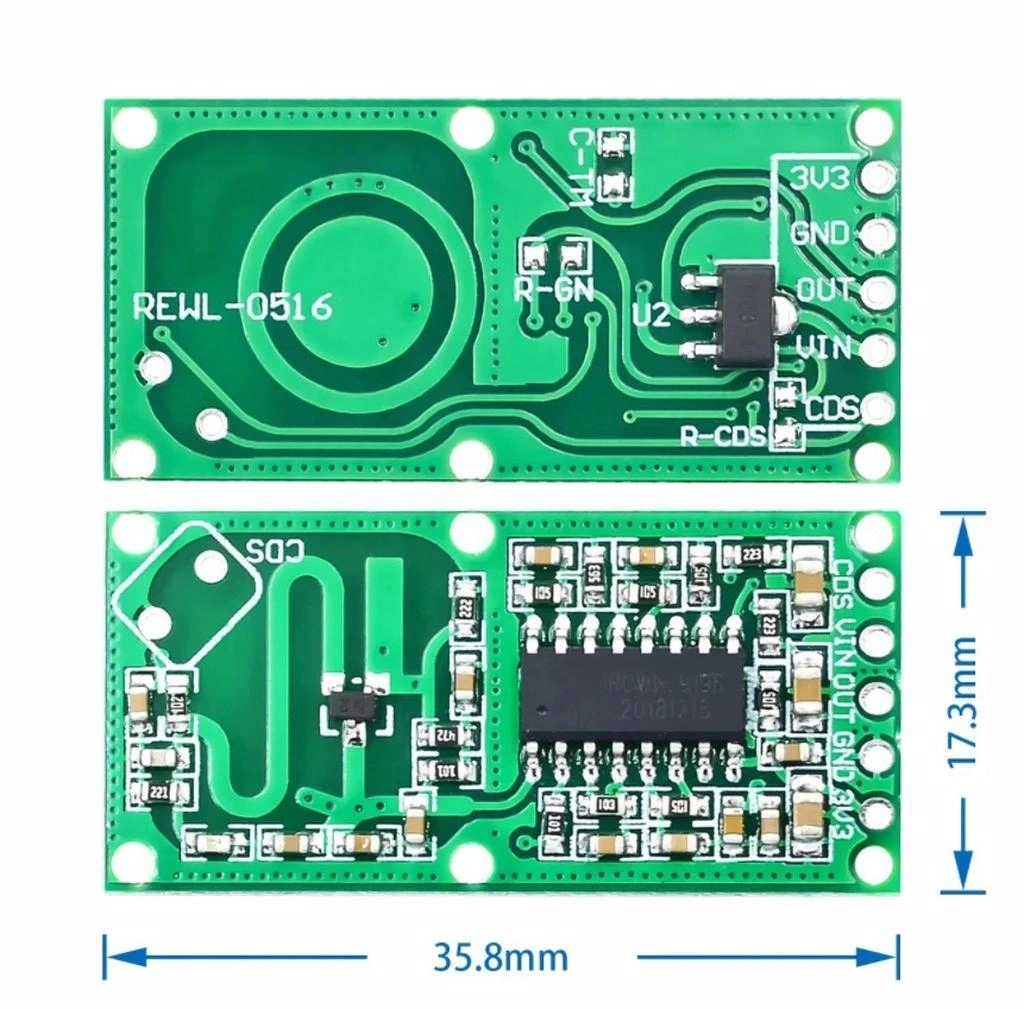

• PCB Boyutları: 35mm x 15mm
• Gecikme Süresi Ayarı: CDS komponent ile yapılabilir
• Hassasiyet Ayarı: Rx değeri üzerinden yapılabilir
• Algılama Açısı: 360° (yansımaya bağlı olarak)
• Yükselme Zamanı: <2ms
• Düşme Zamanı: >1.5s (tipik olarak)

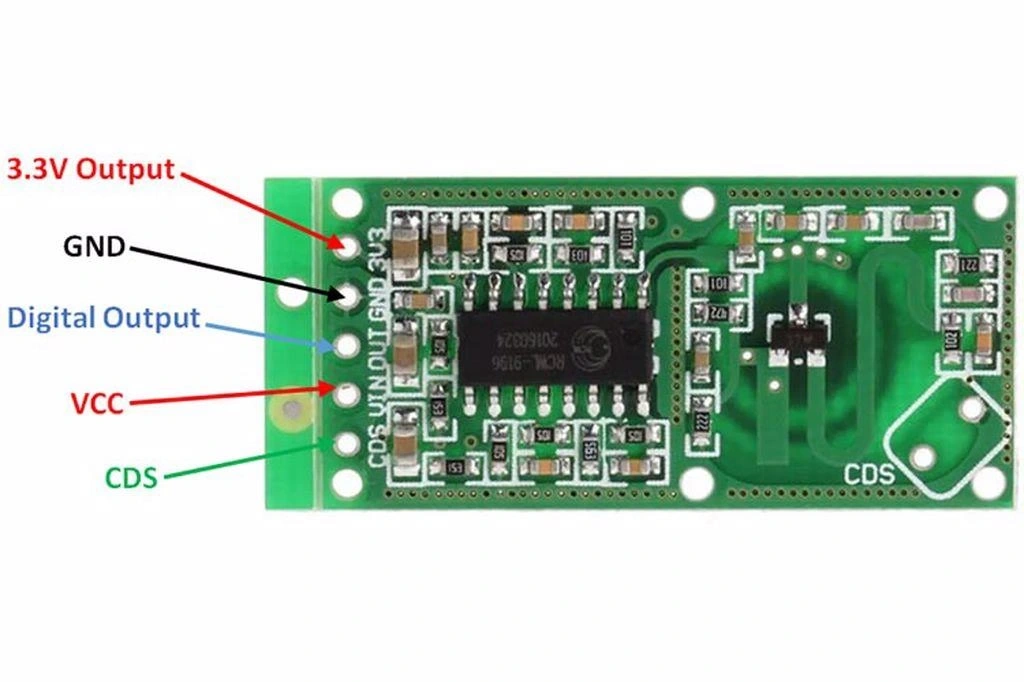

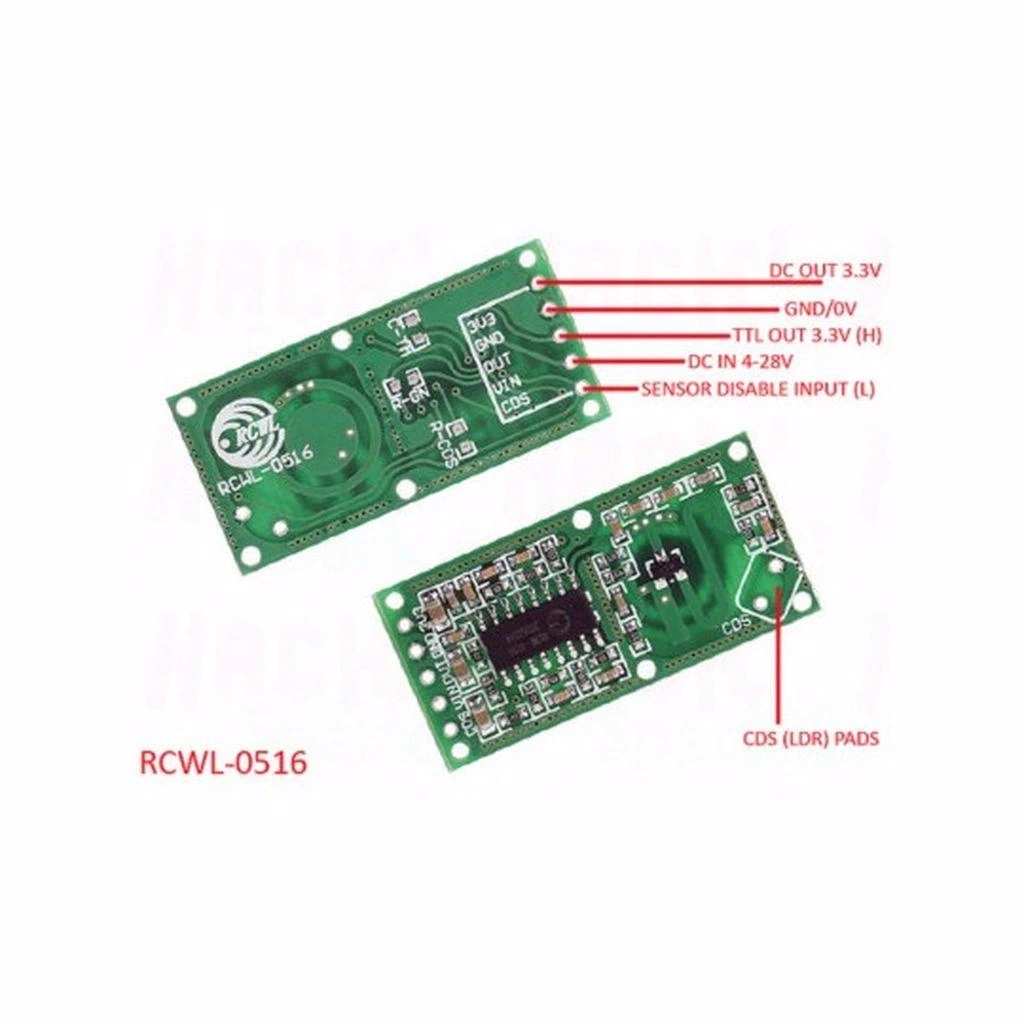

• Bağlantı Pinleri: 3.3V, GND, OUT, VIN, CDS
• Anten Tipi: PCB üzeri entegre anten
• Mikrodalga Çıkış Gücü: <20mW (insan sağlığı için güvenli)

---

Kullanım Avantajları

RCWL-0516 Mikrodalga Radar Modülün sağladığı temel avantajlar aşağıda listelenmiştir.

• Engelleri Algılama: Duvarlar, kapılar ve cam gibi engellerin arkasındaki hareketleri tespit edebilme
• Geniş Kapsama Alanı: 360° algılama açısı ile daha kapsamlı bir koruma alanı
• Sıcaklık Bağımsızlığı: PIR sensörlerinin aksine, ortam sıcaklığından etkilenmeme
• Geniş Çalışma Gerilimi: 4V-28V arası çalışabilme esnekliği
• Düşük Güç Tüketimi: Pil ile çalışan uygulamalar için optimize edilmiş enerji kullanımı
• Kolay Entegrasyon: Standart dijital çıkış ile her mikrodenetleyici ile uyumlu çalışma
• Ayarlanabilir Parametreler: Hassasiyet ve gecikme süresi için özelleştirme imkanı
• Tetikleme Geribildirim LED: Görsel tespit onayı için entegre LED
• Kompakt Boyut: Minimum alan kaplayan ergonomik tasarım
• Sağlık Açısından Güvenli: Düşük güçlü mikrodalga yayılımı (<20mW)

---

İdeal Kullanım Alanları

RCWL-0516 Mikrodalga Radar Modülün tipik kullanım alanları aşağıda listelenmiştir.

• Akıllı Ev Otomasyonu: Odadaki hareketlere göre aydınlatma, ısıtma kontrolü
• Güvenlik Sistemleri: İzinsiz giriş tespit sensörleri ve alarm sistemleri
• Enerji Tasarrufu: Hareket olmadığında cihazları otomatik kapatma uygulamaları
• Banyo ve Tuvalet Havalandırma: Kullanım tespitine göre fan kontrolü
• Endüstriyel Otomasyon: Üretim hatlarında varlık ve hareket tespiti
• Oyun ve İnteraktif Uygulamalar: Hareket ile kontrol edilen sistemler
• Güvenlik Kameraları: Hareket algılandığında kayıt başlatma
• Mağaza Vitrinleri: Müşteri yaklaştığında çalışan reklamlar ve ekranlar
• Yaşlı ve Engelli Yardım Sistemleri: Hareket veya hareketsizlik tespiti ile bakım alarmları
• Kapı ve Geçiş Otomasyonu: Yaklaşma ile açılan kapı sistemleri

---

Bağlantı ve Kullanım Rehberi

RCWL-0516 modülünü doğru şekilde bağlamak ve kullanmak için aşağıdaki adımları izleyin.

---

Mikrodalga Doppler Radar Teknolojisi

RCWL-0516 modülünün çalışma prensibi ve kullandığı teknolojinin ayrıntıları.

RCWL-0516 modülü, Doppler etkisi prensibini kullanarak çalışan bir mikrodalga radar sensörüdür. Bu teknoloji, hareket tespitinde üstün performans sunmaktadır.

Doppler Etkisi Prensibi:

Radar modülünün hareket tespiti çalışma prensipleri:

• Mikrodalga Yayılımı: Modül 5.8GHz frekansında mikrodalga sinyalleri yayar
• Sinyal Yansıması: Bu dalgalar çevredeki nesnelerden yansır ve tekrar sensöre döner
• Frekans Kayması: Hareketli objelerden yansıyan dalgalarda Doppler etkisi nedeniyle frekans değişimi oluşur
• Frekans Analizi: Entegre devre, gelen ve giden sinyaller arasındaki frekans farkını tespit eder
• Hareket Tespiti: Frekans farkı algılandığında, hareket tespit edilmiş olur ve çıkış sinyali üretilir

Bu çalışma prensibi, PIR sensörlerinden farklı olarak sıcaklıktan bağımsız algılama sağlar.

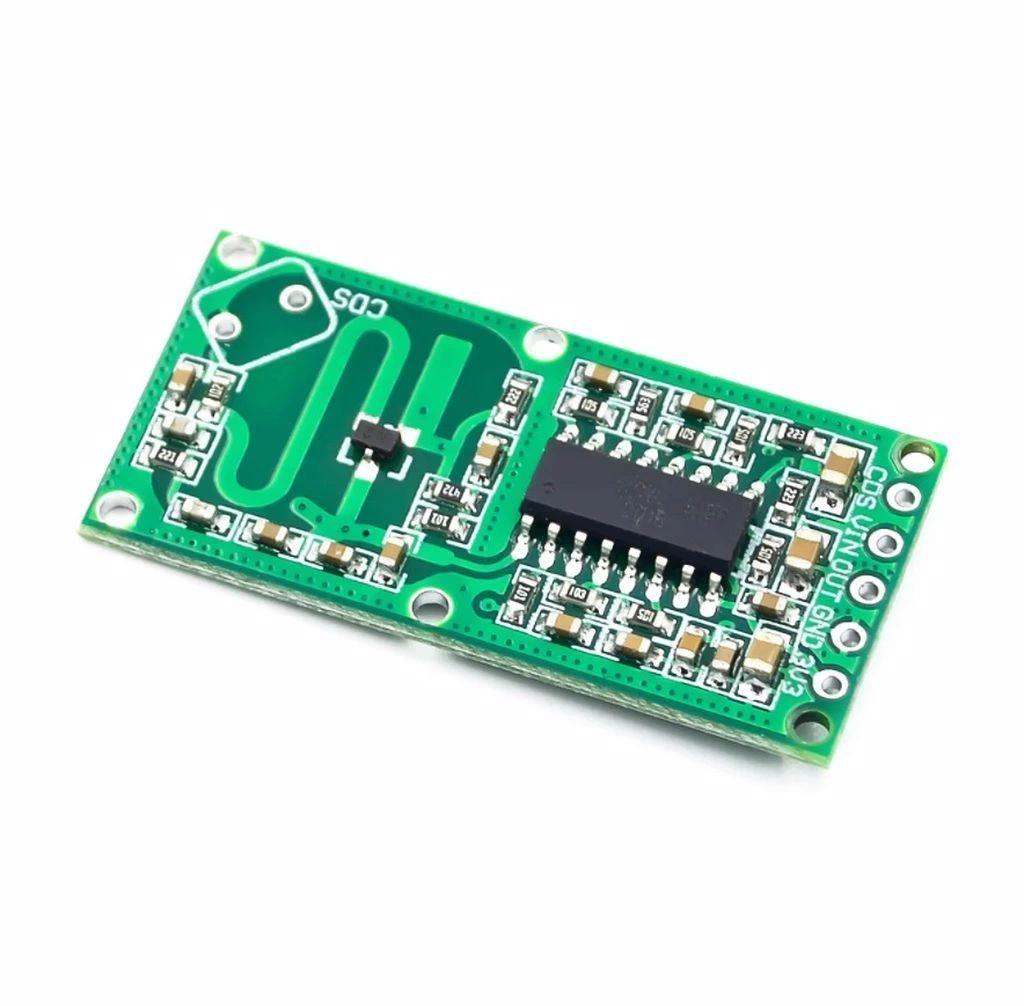

RCWL-0516 Devre Yapısı:

Modülün ana devre bileşenleri ve çalışma mekanizması:

• RCWL-9196 Çip: Ana mikrodalga hareket dedektör entegresi
• PCB Anten: 5.8GHz mikrodalga sinyallerini yayan ve alan PCB üzerinde tasarlanmış anten
• Sinyal İşleme Devresi: Doppler frekans kaymasını tespit eden analog devre
• Çıkış Sürücüsü: Tespit sinyalini dijital çıkışa dönüştüren devre
• Ayarlama Komponentleri: Hassasiyet ve gecikme süresi kontrolü için devre elemanları

Bu kompakt tasarım, tek bir PCB üzerinde komple radar sistemi sağlar.

PIR Sensörlerine Karşı Avantajları:

Mikrodalga teknolojisinin PIR sensörlerine göre üstünlükleri:

• Engel Penetrasyonu: Duvarlara ve diğer engellere nüfuz edebilme yeteneği
• Sıcaklık Bağımsızlığı: Ortam sıcaklığı değişimlerinden etkilenmeme
• Geniş Kapsama: 360° algılama açısı sayesinde daha geniş alan koruması
• Küçük Hareket Tespiti: Minimal hareketleri bile algılayabilme hassasiyeti
• Uzun Ömür: Hareketli parça içermediğinden daha uzun çalışma ömrü

Bu avantajlar sayesinde RCWL-0516, birçok uygulamada PIR sensörlere göre daha etkili bir çözümdür.

---

Arduino ile Hareket Algılama Uygulamaları

RCWL-0516 modülünün Arduino platformu ile kullanımı ve örnek projeler.

RCWL-0516 Mikrodalga Radar Modülü, Arduino ile birlikte kullanıldığında güçlü hareket algılama projelerinin kapısını aralar. Basit bağlantısı ve kolay programlanması ile hızla prototip geliştirmenize olanak tanır.

Temel Arduino Bağlantısı:

Arduino ile RCWL-0516 modülünün bağlantı detayları:

• Güç Bağlantısı: VIN pini Arduino'nun 5V pinine veya harici güç kaynağına
• Toprak Bağlantısı: GND pini Arduino'nun GND pinine
• Sinyal Çıkışı: OUT pini Arduino'nun herhangi bir dijital pinine (örneğin D2)
• CDS Pini: İsteğe bağlı olarak gecikme süresini ayarlamak için kullanılabilir
• 3.3V Çıkışı: Arduino'ya bağlanması gerekmeyen modül çıkış pini

Bu basit bağlantı şeması ile hızlıca projelere başlanabilir.

Temel Arduino Kod Örneği:

Arduino IDE'de kullanılabilecek temel bir kod örneği:

const int sensorPin = 2;  // RCWL-0516 modülünün OUT pini Arduino'nun 2 numaralı pinine bağlı
const int ledPin = 13;    // Dahili LED pin

void setup() {
  pinMode(sensorPin, INPUT);  // Sensör pini giriş olarak ayarlanır
  pinMode(ledPin, OUTPUT);    // LED pini çıkış olarak ayarlanır
  Serial.begin(9600);         // Seri haberleşme başlatılır
  Serial.println("RCWL-0516 Mikrodalga Radar Sensör Testi");
}

void loop() {
  int sensorDurum = digitalRead(sensorPin);  // Sensör değeri okunur

  if (sensorDurum == HIGH) {  // Hareket algılandı
    digitalWrite(ledPin, HIGH);  // LED açılır
    Serial.println("Hareket Algılandı!");
    delay(100);  // Kısa bir bekleme
  } else {  // Hareket yok
    digitalWrite(ledPin, LOW);  // LED kapatılır
  }
  delay(100);  // Okuma aralığı
}

Bu basit kod, hareket algılandığında LED'i yakar ve seri monitöre mesaj gönderir.

Örnek Arduino Projeleri:

RCWL-0516 ve Arduino kullanılarak yapılabilecek projeler:

• Akıllı Aydınlatma Kontrolü: Hareket algılandığında LED veya röle ile aydınlatma kontrolü
• Alarm Sistemi: İzinsiz giriş tespiti için buzzer veya GSM modülü ile entegrasyon
• Enerji Tasarruflu Fan Kontrolü: Banyo ve mutfakta varlık tespitine dayalı otomatik havalandırma
• Veri Kayıt Sistemi: SD kart modülü ile hareket tespitlerini zaman damgasıyla kaydetme
• IoT Hareket Bildirimleri: ESP8266/ESP32 ile hareket tespitini mobil cihazlara bildirim gönderme

Bu projeler, modüller ve sensörlerin kombinasyonu ile daha da geliştirilebilir.

---

Hassasiyet ve Algılama Mesafesi Ayarları

RCWL-0516 modülünün hassasiyet ve algılama parametrelerinin ayarlanması.

RCWL-0516 Mikrodalga Radar Modülünün en güçlü özelliklerinden biri, uygulamanıza göre hassasiyet ve algılama mesafesinin ayarlanabilir olmasıdır. Bu özelleştirme imkanı, modülün farklı koşullarda optimum performans göstermesini sağlar.

Hassasiyet Ayarlama Yöntemleri:

Algılama hassasiyetini değiştirmenin yolları:

• Rx Direnci Değiştirme: PCB üzerindeki Rx direnci değiştirilerek hassasiyet ayarlanabilir (daha düşük direnç = daha yüksek hassasiyet)
• Harici Potansiyometre: Rx yerine potansiyometre bağlanarak dinamik hassasiyet kontrolü sağlanabilir
• Besleme Gerilimi: VIN pinine uygulanan gerilim değiştirilerek hassasiyet etkilenebilir (daha yüksek voltaj = daha uzun mesafe)
• Konumlandırma: Modülün montaj pozisyonu ve yönü algılama hassasiyetini etkiler
• Kaplama/Muhafaza: Modülün etrafına konan malzemeler algılama mesafesini sınırlandırabilir

Bu yöntemler ile modülün davranışı spesifik ihtiyaçlara göre optimize edilebilir.

Gecikme Süresi Ayarı:

Hareket tespit edildikten sonra çıkışın aktif kalma süresinin ayarlanması:

• CDS Pini Kondansatörü: CDS pinine takılan kondansatör değeri ile gecikme süresi artırılabilir
• Standart Değer: Varsayılan olarak yaklaşık 2-3 saniye gecikme süresi vardır
• Uzun Gecikme: CDS pinine 10μF-100μF arası kondansatör bağlanarak dakikalara uzatılabilir
• Kısa Gecikme: Yazılımsal filtreleme ile minimum sürelerde yanıt alınabilir
• Retrigger Özelliği: Hareket devam ettiği sürece çıkış aktif kalır ve süre yeniden başlar

Gecikme süresi ayarı, özellikle aydınlatma kontrolü gibi uygulamalarda önemlidir.

Optimum Algılama İçin İpuçları:

En iyi algılama performansı için dikkat edilmesi gerekenler:

• Montaj Yüksekliği: Genellikle 2-3 metre yükseklik optimum performans sağlar
• Metal Engellerden Uzak Tutma: Büyük metal objeler algılamayı olumsuz etkileyebilir
• Vibrasyon Önleme: Sensörün sabit bir yüzeye montajı yanlış alarmları azaltır
• Açık Alan Testi: Önce açık alanda test ederek çalışma mesafesini doğrulayın
• Kademeli Ayarlama: Hassasiyeti kademeli olarak artırarak optimum noktayı bulun

Bu ipuçları, sensörün daha kararlı ve güvenilir çalışmasını sağlayacaktır.

---

Güvenlik ve Engel Algılama Özellikleri

RCWL-0516 modülünün güvenlik sistemlerinde kullanımı ve engel algılama kapasitesi.

RCWL-0516 Mikrodalga Radar Modülünün en dikkat çekici özelliklerinden biri, mikrodalga sinyallerinin belirli engelleri geçebilme kapasitesidir. Bu özellik, modülü geleneksel hareket sensörlerinden daha üstün kılar ve güvenlik uygulamaları için ideal bir seçim haline getirir.

Engel Penetrasyon Kabiliyeti:

Farklı malzemelerin arkasından algılama kapasitesi:

• Alçıpan Duvarlar: 5-8mm kalınlığındaki alçıpan duvarlardan rahatlıkla geçebilir
• Ahşap Kapılar: Standart iç mekan kapılarının arkasındaki hareketi algılayabilir
• Cam Yüzeyler: Cam panellerin arkasındaki hareketleri tespit edebilir
• İnce Plastik: Plastik muhafazaların içindeki hareketleri görebilir
• Kısıtlamalar: Kalın beton, metal ve su gibi yoğun malzemeler sinyalleri engeller

Bu özellik, sensörün gizli montaj imkanlarını artırır ve daha geniş koruma alanı sağlar.

Güvenlik Sistemlerinde Kullanım:

RCWL-0516'nın güvenlik çözümlerindeki uygulamaları:

• Görünmez Algılama: Sensör gizlenebilir veya dikkat çekmeyecek şekilde yerleştirilebilir
• Çoklu Koruma Katmanı: PIR sensörleriyle birlikte kullanılarak güvenlik artırılabilir
• Kör Nokta Eliminasyonu: PIR sensörlerinin göremediği kör noktaları kapsar
• Sabotaj Direnci: Sensörün görülmeden çalışabilmesi, sabotaj ihtimalini azaltır
• Erken Uyarı Sistemi: Duvarlar arkasındaki hareketleri algılayarak erken uyarı sağlar

Bu avantajlar, hem ev hem de ticari güvenlik sistemleri için değerlidir.

Yanlış Alarm Minimizasyonu:

Güvenilir tespit için yanlış alarm azaltma yöntemleri:

• Yazılımsal Filtreleme: Arduino kodunda debounce ve zaman filtresi ekleme
• Çoklu Sensör Doğrulama: Farklı sensörlerin tetiklenmesini şart koşma
• Hassasiyet Optimizasyonu: Ortama göre hassasiyeti ayarlama
• Yönlendirme ve Konumlandırma: Gereksiz alanları (örn. pencere dışı) görmeyecek şekilde yerleştirme
• RF İzolasyonu: RF parazit oluşturabilecek cihazlardan uzak tutma

Bu önlemler, sensörün güvenlik sistemlerindeki güvenilirliğini artırır.

---

Akıllı Ev Otomasyon Sistemlerine Entegrasyon

RCWL-0516 modülünün akıllı ev sistemlerine nasıl entegre edileceği.

RCWL-0516 Mikrodalga Radar Modülü, akıllı ev otomasyon sistemlerinde enerji verimliliği ve kullanıcı konforu sağlayan önemli bir sensör olarak kullanılabilir. Mikrodalga teknolojisinin getirdiği hassas tespit yeteneği ile ev otomasyonunuzu bir üst seviyeye taşır.

Popüler Akıllı Ev Platformlarıyla Entegrasyon:

Yaygın akıllı ev sistemlerine entegrasyon yöntemleri:

• Arduino + Ethernet/WiFi Shield: Sensörü ağa bağlayarak diğer akıllı cihazlarla haberleşme
• ESP8266/ESP32 Entegrasyonu: WiFi üzerinden doğrudan IoT platformlarına bağlanma
• Raspberry Pi Bağlantısı: GPIO pinleri üzerinden Raspberry Pi tabanlı otomasyon sistemlerine bağlantı
• Home Assistant Entegrasyonu: MQTT protokolü ile Home Assistant sistemine sensör verisi gönderme
• Node-RED İle Otomasyon: Node-RED akış programlama ile komplike senaryolar oluşturma

Bu entegrasyon yöntemleri ile sensör verileri akıllı ev ekosistemine dahil edilebilir.

Akıllı Aydınlatma Kontrolü:

Enerji tasarruflu akıllı aydınlatma uygulamaları:

• Odaya Giriş Tespiti: Odaya girildiğinde ışıkları otomatik açma
• Hareketsizlik Tespiti: Belirli süre hareket olmazsa ışıkları kapatma
• Gece Modu: Gece saatlerinde hareket tespitinde düşük parlaklıkta aydınlatma
• Akıllı Geçiş Yolları: Koridorlarda hareket yönüne göre ilerleyen aydınlatma
• Zamana Duyarlı Kontrol: Günün saatine göre farklı aydınlatma senaryoları

Bu uygulamalar hem konfor hem de enerji tasarrufu sağlar.

Akıllı Ev Güvenlik Otomasyon Senaryoları:

RCWL-0516 ile oluşturulabilecek güvenlik otomasyonları:

• Evde Yokken Tespit: Ev boşken hareket algılandığında SMS/e-posta bildirimi
• Gece Güvenliği: Gece saatlerinde beklenmeyen hareket tespitinde alarm çalma
• Caydırıcı Aydınlatma: Dış mekanda hareket algılandığında ışıkları yakma
• Kamera Entegrasyonu: Hareket algılandığında IP kameraların kayda başlaması
• Sahte Varlık Simülasyonu: Evde kimse yokken hareket algılandığında ev içi aktivite simülasyonu

Bu senaryolar, basit bir sensörle gelişmiş güvenlik çözümleri oluşturmanıza imkan tanır.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

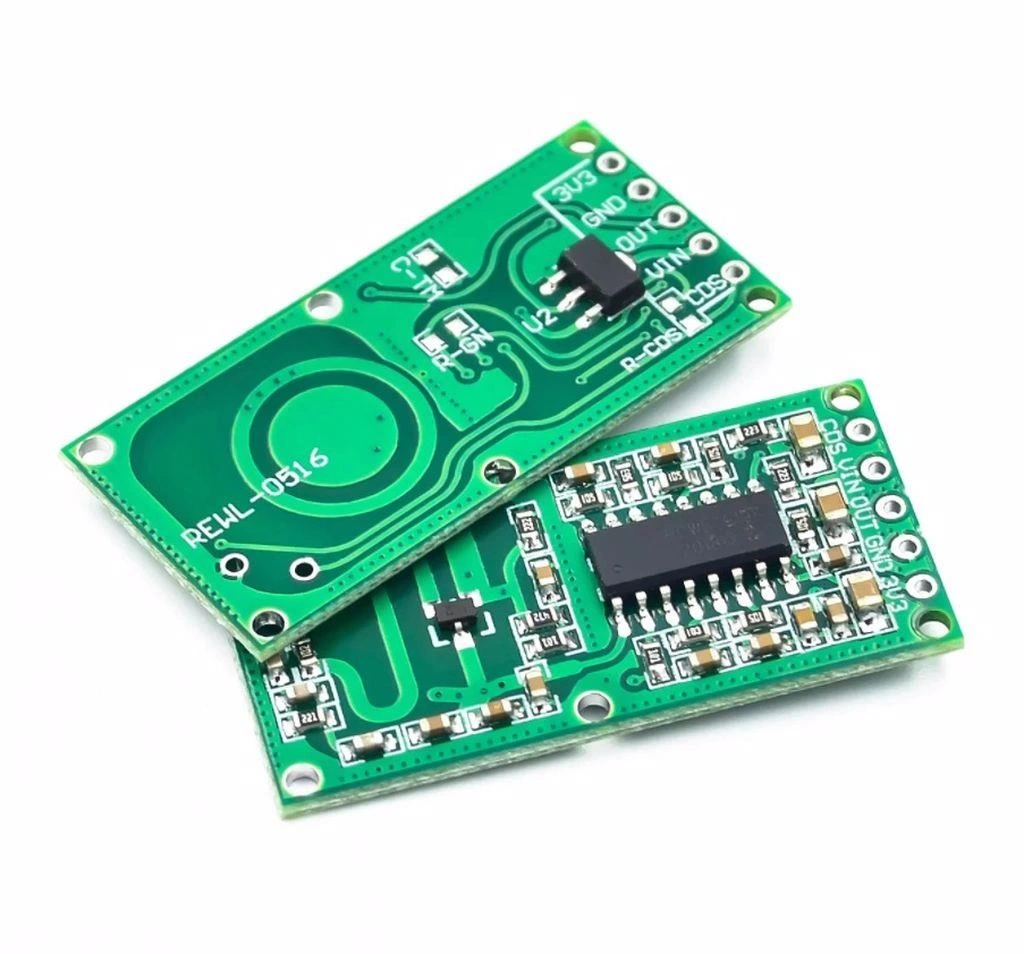

• 1 x RCWL-0516 Mikrodalga Radar Modül

Not: Bağlantı pinleri ürün üzerinde bulunmaktadır, ayrıca lehimlemeniz gerekir.

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
