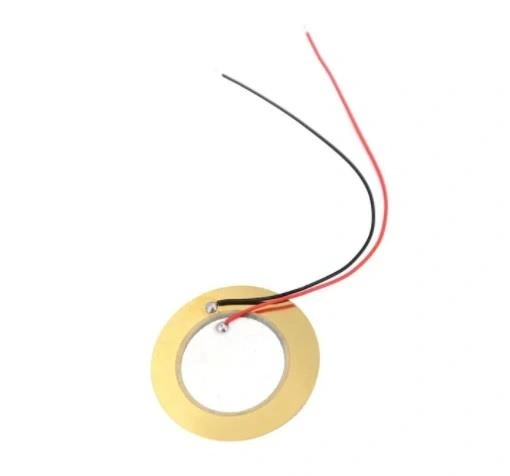

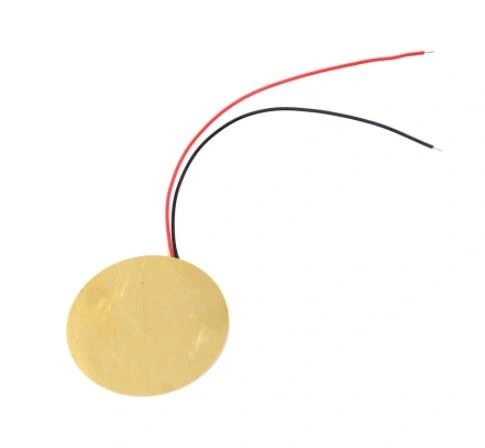

Piezo Disk Buzzer Kablolu - 50mm Çap

Piezo Disk Buzzer - Kablolu 50mm Çap

Piezo Disk Buzzer, 50mm çaplı geniş yüzeye sahip, yüksek verimli bir ses üreteci olup, elektronik projelerde alarm, uyarı ve ses efekti uygulamaları için ideal bir bileşendir. Piezoelektrik teknolojisi ile çalışan bu disk buzzer, elektrik sinyallerini mekanik titreşimlere dönüştürerek güçlü ve net ses üretir. Hazır lehimli kabloları sayesinde kolay bağlantı imkanı sunar.

Geniş çalışma voltaj aralığına (3-24V DC) sahip bu piezo disk, ince yapısı sayesinde çeşitli projelere kolayca entegre edilebilir. Farklı frekanslarda sürülerek çeşitli tonlarda ses üretebilen bu komponent, düşük güç tüketimi ve basit sürüş devresi gereksinimiyle projelerinizde verimli ses çözümleri sunar. Yüksek ses çıkışı ve geniş yüzey alanı, standart disklerden daha etkili ses yayılımı sağlar.

Piezo Disk Buzzer, Arduino ve diğer mikrodenetleyici platformlarıyla kolayca entegre edilebilir, çeşitli elektronik modüller ile birlikte kullanılarak güvenlik sistemleri, müzikal uygulamalar, robot projeleri ve kullanıcı arayüzü geri bildirimleri için mükemmel bir çözüm sunar.

---

Teknik Özellikler

Bu bölümde Piezo Disk Buzzer'ın detaylı teknik özellikleri listelenmektedir.

• Çap: 50 mm
• Kalınlık: Yaklaşık 0.5 mm (piezo elemanı)
• Kablo Uzunluğu: Yaklaşık 15-20 cm
• Kablo Tipi: 2 iletkenli (kırmızı ve siyah)
• Çalışma Voltajı: 3V - 24V DC
• Rezonans Frekansı: Yaklaşık 2.8 kHz
• Tipik Çalışma Frekansı: 1 kHz - 5 kHz
• Maksimum Ses Seviyesi: 90-100 dB (10 cm mesafede, 12V)
• Akım Tüketimi: 5-25 mA (voltaj ve frekansa bağlı)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Malzeme: Pirinç taban üzerine piezoelektrik seramik
• Polarite: Evet (kırmızı: pozitif, siyah: negatif)
• Ağırlık: Yaklaşık 10 gram
• Maksimum Yük Kapasitesi: 30V DC
• Ömür: 1000+ saat sürekli kullanım
• Sürücü Devre: Basit transistör devresi veya direkt MCU pini
• Montaj Tipi: Serbest montaj veya çift taraflı bant/yapıştırıcı ile sabitleme
• Su Direnci: Hayır (iç ortam kullanımı için)

---

Bağlantı ve Kullanım

Piezo Disk Buzzer'ın elektronik devrelere bağlantısı ve kullanım yöntemleri hakkında bilgiler.

Temel Bağlantı Şemaları

Çeşitli devre yapılandırmaları için bağlantı bilgileri:

• Doğrudan Mikrodenetleyici Bağlantısı:
  • Kırmızı kablo → Mikrodenetleyici dijital pini
  • Siyah kablo → GND
  • Dijital pin yüksek (HIGH) olduğunda ses üretilir
  • 5V mikrodenetleyiciler için uygun, ancak sınırlı ses seviyesi
• Transistörlü Sürücü Devre:
  • Kırmızı kablo → VCC (3-24V)
  • Siyah kablo → Transistör kolektörü
  • Transistör emitteri → GND
  • Transistör bazı → 1K direnç → Mikrodenetleyici pini
  • 50mm disk için önerilen, daha yüksek ses seviyesi sağlar
• H-Köprü Sürücü Devre (Gelişmiş):
  • Piezo diski çift yönlü sürerek daha yüksek genlikli titreşim
  • L293D veya L298N gibi H-köprü IC'ler kullanılabilir
  • Daha yüksek ses çıkışı ve geniş frekans aralığı

Arduino ile Kullanım

Piezo disk buzzerin Arduino platformlarında uygulanması:

• Tone() Fonksiyonu ile Kullanım:
  • Basit bağlantı: Piezo (+) → Arduino pin 9, Piezo (-) → GND
  • tone(9, 1000, 500); // 9. pinden 1000 Hz frekansında 500 ms ses
  • noTone(9); // Sesi durdurmak için
• Melodi Çalma Örnekleri:
  • Notaların frekanslarını tanımlama (örn. DO=262Hz, RE=294Hz)
  • Notaları ve süreleri dizi olarak saklama
  • for döngüsü ile melodiyi sırayla çalma
• 50mm Disk için Optimizasyon:
  • Daha düşük frekans aralığı (1-3 kHz) kullanma
  • Transistörlü sürücü devre ile güç artırma
  • Rezonans frekansının deneysel olarak belirlenmesi

Montaj ve Akustik İyileştirme

Piezo disk buzzerın fiziksel uygulama teknikleri ve ses optimizasyonu:

• Montaj Yöntemleri:
  • Kenarlardan sabitleme - merkez kısmın serbest titreşmesini sağlar
  • Çift taraflı köpük bant ile titreşim izolasyonlu montaj
  • Epoksi veya sıcak silikon ile kenarlardan sabitleme
• Akustik İyileştirmeler:
  • Ses yansıtıcı muhafaza tasarımı (megafon veya koni şeklinde)
  • Rezonans odası oluşturarak ses şiddetini artırma
  • Sert yüzeye monte ederek titreşim alanını genişletme
• Ses Yönlendirme Teknikleri:
  • 50mm çaplı disk için özel tasarlanmış akustik yapılar
  • Boruların veya konilerin ses yönlendirici olarak kullanımı
  • Çoklu piezo disk kombinasyonlarıyla ses dağılımını artırma

---

Uygulama Alanları

Piezo disk buzzerın kullanılabileceği çeşitli proje ve uygulama alanları.

Alarm ve Uyarı Sistemleri

Piezo disk buzzerın güvenlik ve uyarı amacıyla kullanım örnekleri:

• Güvenlik Sistemleri:
  • Ev ve işyeri alarm sistemleri
  • Hareket dedektörü entegreli uyarı devreleri
  • Manyetik kapı/pencere sensörleriyle güvenlik alarmları
• Endüstriyel Uyarı Sistemleri:
  • Makine arıza ve duruş bildirimleri
  • Proses tamamlanma sinyalleri
  • Basınç, sıcaklık, gaz limit aşım alarmları
• Ev ve Ofis Uygulamaları:
  • Zamanlayıcılar ve hatırlatıcılar
  • Duman ve gaz dedektörleri
  • Su seviye alarmları ve taşma uyarıları

Müzikal ve Ses Uygulamaları

Piezo disk buzzerın müzik ve ses efekti üretiminde kullanımı:

• Müzik Projeleri:
  • Arduino kontrollü basit elektronik piyano
  • MIDI notalarını çalabilen sistemler
  • Kablosuz müzik kutuları
• Ses Efektleri:
  • Robot ve elektronik oyuncak sesleri
  • Elektronik zil ve bildirim sesleri
  • Oyun makineleri ve arcade benzeri ses efektleri
• 50mm Disk Avantajları:
  • Daha düşük frekanslı sesler üretme kabiliyeti
  • Daha geniş ses spektrumu
  • Daha yüksek ses basınç seviyesi

Sensör ve Geri Bildirim Uygulamaları

Piezo elemanın çift yönlü kullanım örnekleri ve interaktif projeler:

• Dokunma ve Titreşim Sensörü:
  • Büyük piezo diskin yüksek hassasiyetli darbe algılama
  • Yüzey titreşimlerini ölçen sistemler
  • İnteraktif duvar ve yüzey uygulamaları
• Kullanıcı Arayüzü Geri Bildirimi:
  • Dokunmatik ekran etkileşim sesleri
  • İşlem tamamlanma ve hata bildirimleri
  • Kademeli uyarı sistemleri
• Eğitimsel Uygulamalar:
  • Sesin ve titreşimin fiziksel prensiplerini gösteren deneyler
  • Akustik dalga demonstrasyonları
  • Ses frekansı ve rezonans kavramlarını öğretme araçları

---

Arduino Programlama Örnekleri

Piezo disk buzzer ile Arduino kullanılarak yapılabilecek projeler için kod örnekleri ve açıklamaları.

Temel Ses Çıkışı Uygulamaları

En temel ses üretimi ve kontrol örnekleri:

• Basit Bip Sesi Oluşturma:
  • tone() fonksiyonu ile tek frekans üretme
  • Darbe süresi ve bekleme süreleri ayarlama
  • Farklı frekanslarda tekrarlı biplemeler üretme
• Uyarı Desen Örnekleri:
  • SOS Morse kodu (3 kısa, 3 uzun, 3 kısa)
  • Polis/ambulans sireni (alçalan ve yükselen tonda)
  • Alarm escalation (gittikçe artan şiddet ve frekansta)
• Darbe Genişlik Modülasyonu (PWM):
  • analogWrite() fonksiyonu ile ses şiddeti kontrolü
  • Duty cycle değiştirme ile farklı ton karakterleri
  • Fade-in ve fade-out efektleri oluşturma

Melodi ve Müzik Çalma

50mm piezo disk ile müzik üretimi için kod yapıları:

• Müzikal Nota Tanımlamaları:
  • Temel müzik notalarının standart frekans değerleri
  • Özellikle büyük disk için optimize edilmiş düşük oktav notaları
  • Nota uzunluklarının tempo bazında hesaplanması
• Popüler Melodi Örnekleri:
  • Super Mario teması
  • Star Wars Imperial March
  • Doğum günü şarkısı ve basit çocuk şarkıları
• Gelişmiş Müzik Çalma Teknikleri:
  • RTTTL (Ring Tone Text Transfer Language) formatında melodiler çalma
  • SD karttan nota verileri okuma
  • Dinamik tempo ve ses seviyesi kontrolü

Sensör Entegrasyonlu Projeler

Çeşitli sensörlerle piezo diskin birlikte kullanıldığı projeler:

• Ultrasonik Mesafe Sensörü ile Yaklaşım Uyarısı:
  • HC-SR04 sensörü ile mesafe ölçümü
  • Mesafe azaldıkça hızlanan bipleme
  • Kritik mesafe eşiğinde sürekli alarm
• Çevre Sensörleri ile Alarm Sistemleri:
  • MQ serisi gaz sensörleri ile duman/gaz alarmı
  • DHT11/22 ile aşırı sıcaklık/nem uyarısı
  • LDR ile karanlık/aydınlık durumu bildirimi
• Zamanlayıcı ve Hatırlatıcılar:
  • Düğme ile ayarlanabilen geri sayım sayacı
  • RTC modülleriyle zamanlanmış alarmlar
  • Pomodoro zamanlayıcısı gibi çalışma/mola hatırlatıcıları

---

İleri Uygulama Teknikleri

Piezo disk buzzerın daha gelişmiş kullanım alanları ve teknik uygulamaları.

Piezo Disk Sensör Olarak Kullanımı

50mm piezo diskin titreşim ve darbe algılayıcı olarak kullanımı:

• Darbe Algılama Devreleri:
  • Op-amp yükseltici ile zayıf sinyalleri güçlendirme
  • Piezo diskten analog değer okuma teknikleri
  • Eşik değeri üzerindeki darbeleri sayma
• Titreşim ve Hareket Sensörleri:
  • Büyük piezo diskin geniş alanlı titreşim algılama avantajı
  • Yapısal sağlık izleme sistemleri
  • Hırsız alarmları ve güvenlik uygulamaları
• Akustik Algılama:
  • Ses dalgalarını elektrik sinyaline dönüştürme
  • Geniş alanı sayesinde daha iyi ses yakalama
  • Frekans analizi ile ses deseni tanıma

Güç ve Sürüş Optimizasyonu

50mm piezo diskten maksimum performans alma teknikleri:

• Voltaj Çarpanları ve Amfi Devreleri:
  • Step-up dönüştürücüler ile voltaj yükseltme
  • Darlington transistör çiftleri ile yüksek akım sürüşü
  • MOSFET tabanlı güçlü sürücü devreleri
• H-Köprü Sürüş Teknolojisi:
  • Piezo diski çift yönlü sürerek verimi artırma
  • L293D veya L298N entegrelerini kullanma
  • Arduino motor shield'larını piezo disk sürüşüne adapte etme
• Rezonans Optimizasyonu:
  • 50mm disk için optimum çalışma frekansını bulma
  • Akustik muhafaza tasarımı ile rezonans etkisini güçlendirme
  • Mekanik montaj şeklinin ses performansına etkisi

Çoklu Disk Kombinasyonları

Birden fazla piezo diski birleştirme teknikleri ve uygulamaları:

• Paralel ve Seri Bağlantılar:
  • Paralel bağlantı ile daha yüksek ses şiddeti
  • Seri bağlantı ile daha yüksek voltaj toleransı
  • Karma bağlantı şemalarının avantajları
• Faz Kontrollü Sistemler:
  • Çoklu diskleri farklı fazlarda sürerek ses dalgası kontrolü
  • Yönlü ses oluşturma teknikleri
  • Ses dalgası girişim ve güçlendirme prensipleri
• Mekansal Ses Dağılımı:
  • Farklı konumlarda diskler ile 360° ses yayılımı
  • Çevresel alarm sistemleri için disk yerleşimleri
  • Disk konumlandırma ile ses yönü algısı oluşturma

---

Karşılaştırma ve Alternatifler

50mm Piezo Disk Buzzer ile diğer ses üreteci teknolojilerinin karşılaştırılması.

Farklı Boyutlardaki Piezo Diskler

Çeşitli çaplardaki piezo disklerin performans karşılaştırması:

• 50mm Piezo Disk (Bu Ürün):
  • Avantajlar: Daha yüksek ses seviyesi, daha düşük frekansta iyi performans
  • Dezavantajlar: Daha büyük fiziksel boyut, montaj zorluğu
  • En İyi Kullanım: Yüksek ses şiddeti gerektiren alarm sistemleri, düşük frekanslı ses efektleri

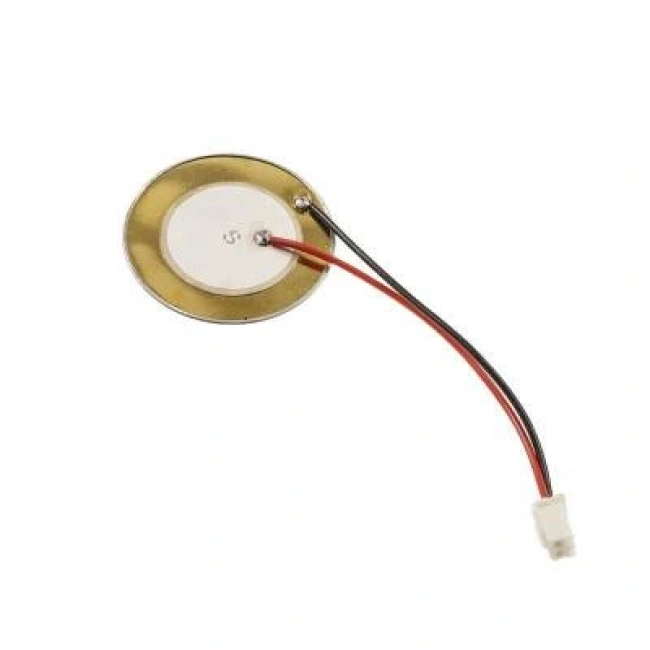

• 35mm Piezo Disk:
  • Avantajlar: Kompakt boyut, orta seviye ses çıkışı
  • Dezavantajlar: 50mm diske göre daha düşük ses basıncı
  • En İyi Kullanım: Genel amaçlı ses uygulamaları, mikrodenetleyici projeleri
• 20-27mm Piezo Disk:
  • Avantajlar: Çok kompakt boyut, yüksek frekanslarda iyi performans
  • Dezavantajlar: Düşük ses seviyesi, sınırlı düşük frekans performansı
  • En İyi Kullanım: Küçük elektronik cihazlar, dar alan gerektiren uygulamalar

Farklı Ses Üreteci Teknolojileri

Çeşitli buzzer ve hoparlör tiplerinin karşılaştırması:

• Piezo Disk Buzzer (Bu Ürün):
  • Avantajlar: İnce profil, düşük güç tüketimi, basit sürüş
  • Dezavantajlar: Sınırlı frekans aralığı, montaj şekline bağlı performans
  • En İyi Kullanım: Alarm, uyarı, basit ses projeleri
• Manyetik Buzzerlar:
  • Avantajlar: Kendi osilatörü ile kolay kullanım, güçlü ses
  • Dezavantajlar: Yüksek güç tüketimi, tek frekansta çalışma
  • En İyi Kullanım: Basit uyarı sistemleri, sabit frekanslı uygulamalar
• Dinamik Hoparlörler:
  • Avantajlar: Geniş frekans aralığı, daha kaliteli ses
  • Dezavantajlar: Daha kalın profil, yüksek güç tüketimi, amplifikatör gereksinimi
  • En İyi Kullanım: Müzik çalma, konuşma, geniş frekans spektrumu gerektiren projeler
• Dijital Buzzerlar ve Ses Modülleri:
  • Avantajlar: Entegre ses üretimi, kayıtlı sesleri çalabilme
  • Dezavantajlar: Daha yüksek maliyet, daha karmaşık kullanım
  • En İyi Kullanım: İleri seviye ses projeleri, MP3/WAV dosyaları çalma

Seçim Kriterleri

Projenize en uygun ses çözümünü seçme faktörleri:

• Ses Performansı Gereksinimleri:
  • Gerekli ses şiddeti (dB seviyesi)
  • Frekans aralığı ihtiyacı (tek ton, melodi veya geniş spektrum)
  • Ses yönlülüğü ve dağılım gereksinimleri
• Fiziksel Kısıtlamalar:
  • Montaj alanı sınırlamaları
  • Profil kalınlığı limitleri
  • Ağırlık kısıtlamaları
• Elektriksel Parametreler:
  • Güç kaynağı sınırlamaları (pil, düşük güç)
  • Mikrodenetleyici ile doğrudan sürülebilirlik
  • Sürekli veya aralıklı çalışma gereksinimleri
• Uygulama Özellikleri:
  • Ortam gürültü seviyesi (alarm için yüksek ses gereksinimi)
  • İşitsel geri bildirim türü (basit uyarı veya karmaşık bilgi)
  • Estetik ve kullanıcı deneyimi beklentileri

---

Sorun Giderme ve İpuçları

Piezo disk buzzer kullanımında karşılaşılan yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

50mm piezo disk ile çalışırken karşılaşılabilecek zorluklar:

• Düşük Ses Seviyesi:
  • Daha yüksek voltaj ile çalıştırma (güvenli limitleri aşmadan)
  • Transistör sürücü devresi kullanma
  • Piezo diski daha iyi rezonans yapan bir yüzeye monte etme
  • Rezonans frekansını bularak o frekansta çalıştırma
• Bozuk veya Cızırtılı Ses:
  • Lehim bağlantılarını kontrol etme
  • Kablolarda gerilme veya hasar kontrolü
  • Titreşimleri engelleyen sıkı sabitleme problemleri
  • Güç kaynağı gürültüsünü filtre kapasitörlerle azaltma
• Titreşen Ama Ses Çıkarmayan Disk:
  • Piezo diskin serbestçe titreşebildiğini kontrol etme
  • Akustik yükseltme için ses kutusu/muhafaza ekleme
  • Çalışma frekansını değiştirerek daha iyi ses frekansı bulma
  • Montaj şeklini kenarlardan sabitleyecek şekilde değiştirme

Performans İyileştirme

50mm piezo diskten daha iyi ses alma teknikleri:

• Akustik İyileştirmeler:
  • Rezonatör kutusu veya oda tasarlama
  • Ses yansıtıcı veya yönlendirici huni ekleme
  • Sert yüzeylere monte ederek yayılım alanını artırma
  • Disk üzerine huni şeklinde koruyucu/yönlendirici kapak ekleme
• Elektriksel İyileştirmeler:
  • H-köprü sürücü ile çift yönlü çalıştırma
  • Güçlü transistör veya MOSFET sürücüler kullanma
  • 12-24V gibi daha yüksek voltajlarda çalıştırma (akım sınırlama direnci ile)
  • Mikroişlemci PWM çıkışını optimize etme
• Yazılımsal İyileştirmeler:
  • Piezo diskin rezonans frekansını otomatik bulan algoritma
  • Harmonik frekansları da kullanarak zengin sesler üretme
  • Kademeli artış/azalış (ramping) ile daha dikkat çekici sesler
  • Farklı ton paternleri ile özelleştirilmiş uyarılar

Uzun Ömür ve Bakım

Piezo disk buzzerın dayanıklılığını ve kullanım ömrünü artırma yöntemleri:

• Elektriksel Koruma:
  • Seri direnç kullanarak akımı sınırlama
  • Ani voltaj değişimlerine karşı koruma
  • Ters polarite koruması için diyot kullanma
• Mekanik Koruma:
  • Piezo diski aşırı titreşim ve darbeden koruma
  • Kablo bağlantı noktalarını mekanik strese karşı koruma
  • Toz ve neme karşı basit muhafaza oluşturma
• Kullanım Önerileri:
  • Sürekli maksimum güçte çalıştırmaktan kaçınma
  • Aralıklı çalışma ile ısınma sorunlarını önleme
  • Uygun montaj ile fiziksel gerilmeyi azaltma
  • Kablolarda gerginlik olmadan yerleştirme

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
