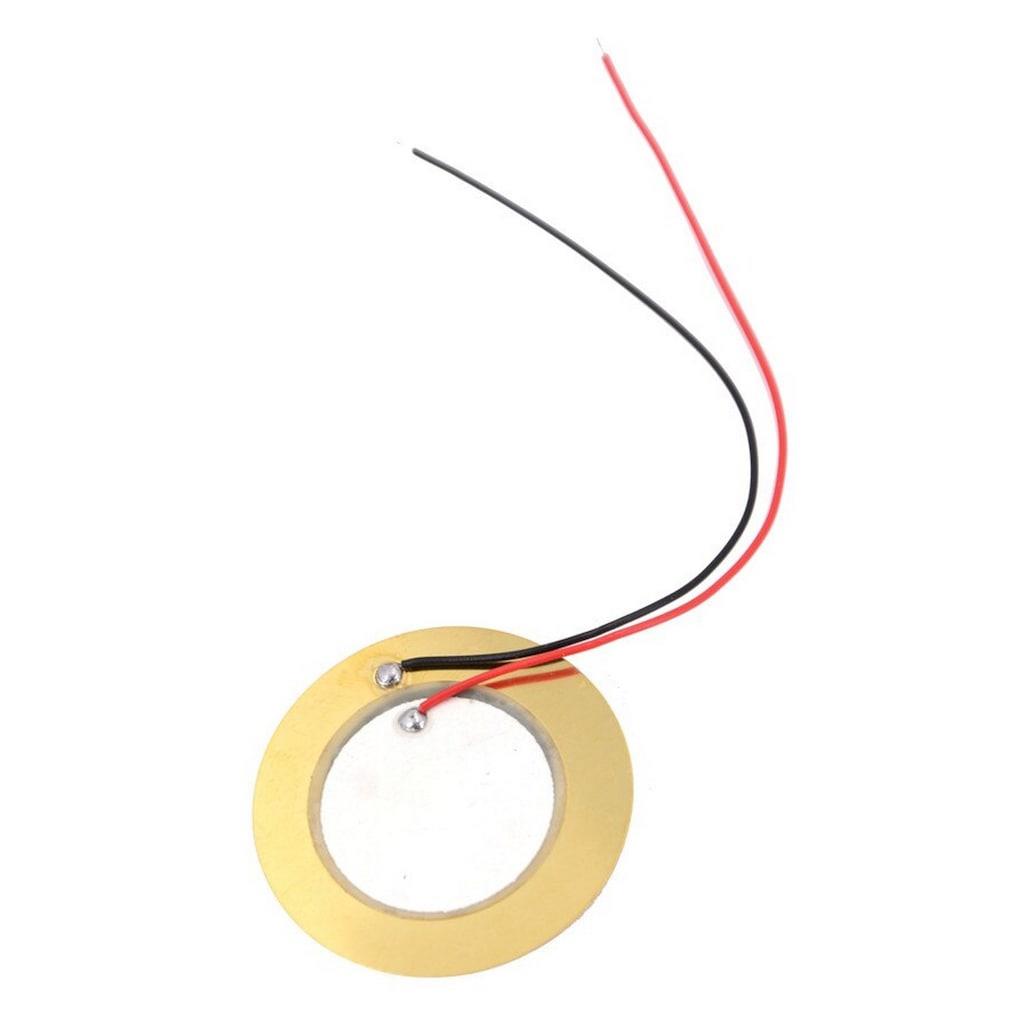

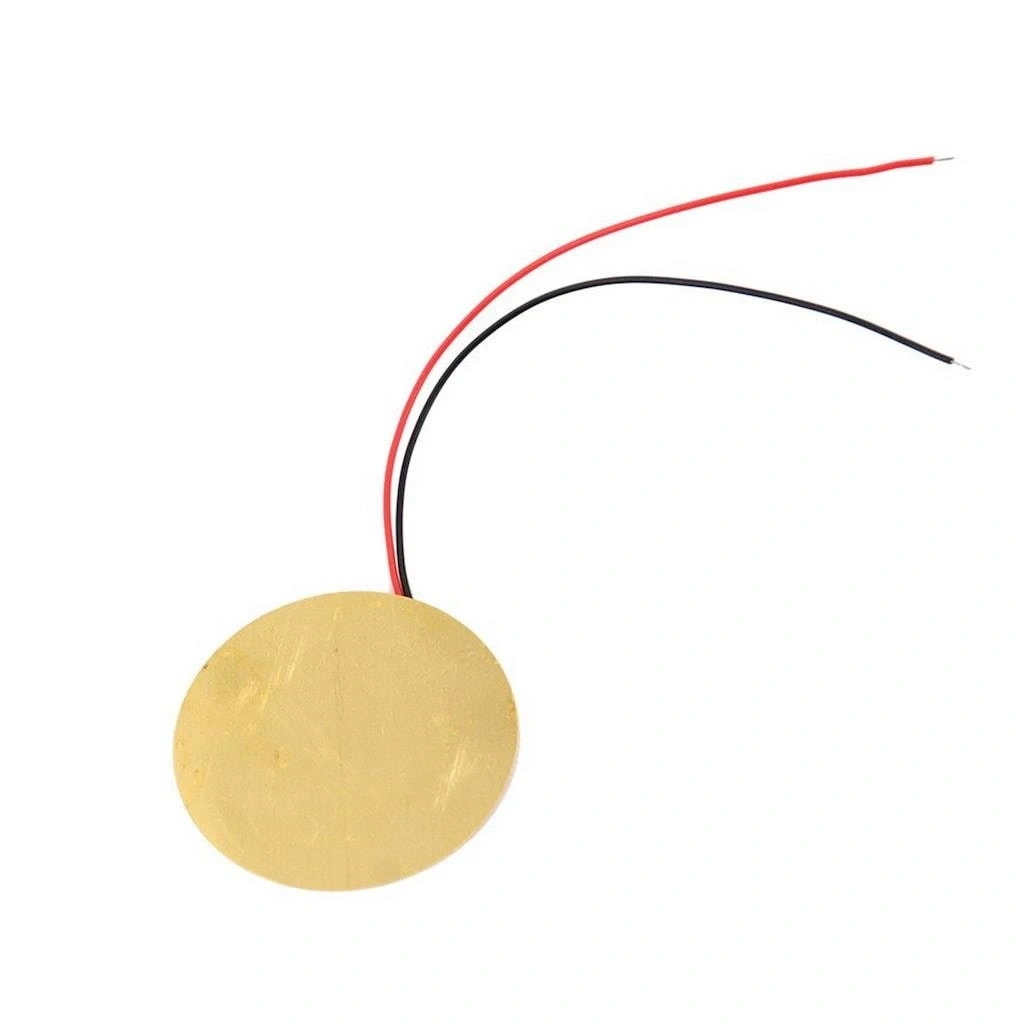

Piezo Disk Buzzer Kablolu - 35 mm Çap

Piezo Disk Buzzer - Kablolu 35 mm Çap

Piezo Disk Buzzer, kompakt ve yüksek verimli bir ses üreteci olup, elektronik projelerde uyarı sinyalleri, alarmlar ve ses uygulamaları için ideal bir bileşendir. 35 mm çapındaki bu disk buzzer, hazır lehimli kablolarıyla kolay kullanım sağlarken, piezoelektrik teknolojisi sayesinde düşük güç tüketimi ve yüksek ses çıkışı sunar.

Geniş çalışma voltaj aralığı (3-24V DC) ile çeşitli elektronik devrelere kolayca entegre edilebilen bu piezo disk, farklı frekanslarda sürülerek çeşitli ses tonları üretebilir. Özellikle mikrocontroller bazlı projelerde, alarm sistemlerinde ve uyarı cihazlarında yaygın olarak kullanılan bu komponent, yüksek dayanıklılığı ve basit sürüş devresi gereksinimleriyle dikkat çeker.

Piezo Disk Buzzer, Arduino ve diğer mikrodenetleyici platformlarıyla uyumlu olup, çeşitli elektronik modüller ile birleştirilerek güvenlik sistemleri, eğitim projeleri, müzikal uygulamalar ve kullanıcı arayüzü geri bildirimleri için mükemmel bir çözüm sunar.

---

Teknik Özellikler

Bu bölümde Piezo Disk Buzzer'ın detaylı teknik özellikleri listelenmektedir.

• Çap: 35 mm
• Kalınlık: Yaklaşık 0.5 mm (piezo elemanı)
• Kablo Uzunluğu: Yaklaşık 15 cm
• Kablo Tipi: 2 iletkenli (kırmızı ve siyah)
• Çalışma Voltajı: 3V - 24V DC
• Rezonans Frekansı: Yaklaşık 4.2 kHz
• Tipik Çalışma Frekansı: 2 kHz - 10 kHz
• Maksimum Ses Seviyesi: 85-95 dB (10 cm mesafede, 12V)
• Akım Tüketimi: 5-20 mA (voltaj ve frekansa bağlı)
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Malzeme: Pirinç taban üzerine piezoelektrik seramik
• Polarite: Evet (kırmızı: pozitif, siyah: negatif)
• Ağırlık: Yaklaşık 5 gram
• Maksimum Yük Kapasitesi: 30V DC
• Ömür: 1000+ saat sürekli kullanım
• Sürücü Devre: Basit transistör devresi veya direkt MCU pini
• Montaj Tipi: Serbest montaj veya çift taraflı bant/yapıştırıcı ile sabitleme
• Su Direnci: Hayır (iç ortam kullanımı için)

---

Bağlantı ve Kullanım

Piezo Disk Buzzer'ın elektronik devrelere bağlantısı ve kullanım yöntemleri hakkında bilgiler.

Temel Bağlantı Şemaları

Çeşitli devre yapılandırmaları için bağlantı bilgileri:

• Doğrudan Mikrodenetleyici Bağlantısı:
  • Kırmızı kablo → Mikrodenetleyici dijital pini
  • Siyah kablo → GND
  • Dijital pin yüksek (HIGH) olduğunda ses üretilir
  • Ses seviyesi sınırlıdır, basit uyarılar için uygundur
• Transistörlü Sürücü Devre:
  • Kırmızı kablo → VCC (3-24V)
  • Siyah kablo → Transistör kolektörü
  • Transistör emitteri → GND
  • Transistör bazı → 1K direnç → Mikrodenetleyici pini
  • Daha yüksek ses seviyesi ve daha az mikrodenetleyici yükü
• Akım Sınırlamalı Devre:
  • Kırmızı kablo → 100-220 ohm direnç → VCC
  • Siyah kablo → Transistör veya MOSFET
  • Daha kontrollü ses seviyesi ve bileşen koruması

Arduino ile Kullanım

Piezo disk buzzerin Arduino platformlarında uygulanması:

• Doğrudan Bağlantı Örnekleri:
  • Basit ton: Piezo (+) → Arduino pin 9, Piezo (-) → GND
  • tone() fonksiyonu ile farklı frekanslarda ses üretimi
  • Örnek kod: tone(9, 1000, 500); // 9. pinden 1000 Hz frekansında 500 ms ses
• Melodi Çalma:
  • Farklı frekans ve sürelerde notalar tanımlama
  • Melodileri dizi (array) olarak saklama ve sırayla çalma
  • Arduino tone kütüphanesi ile daha gelişmiş ses uygulamaları
• PWM ile Ses Kontrolü:
  • analogWrite() fonksiyonu ile ses şiddetini kontrol etme
  • Farklı duty cycle değerleri kullanarak ses seviyesini ayarlama
  • Yükselen ve alçalan ses efektleri oluşturma

Montaj ve Kapsülleme

Piezo disk buzzerın fiziksel uygulama teknikleri:

• Rezonans Artırma:
  • Sert ve düz bir yüzeye montaj ile ses şiddetini artırma
  • Plastik veya metal muhafaza içine montaj ile yönlü ses
  • Akustik yansıtıcı veya megafon benzeri yapılar kullanma
• Sabitleme Yöntemleri:
  • Çift taraflı bant ile hızlı ve geçici montaj
  • Epoksi veya sıcak silikon ile kalıcı sabitleme
  • Kenarlarından sabitleme - merkezi kısmın serbest titreşmesini sağlama
• Kablo Yönetimi:
  • Kablolarda gerilim ve çekme olmamasına dikkat etme
  • Kablo lehim noktalarını mekanik strese karşı koruma
  • Uzun mesafe için kablo uzatma teknikleri

---

Uygulama Alanları

Piezo disk buzzerın kullanılabileceği çeşitli proje ve uygulama alanları.

Alarm ve Uyarı Sistemleri

Piezo disk buzzerın güvenlik ve uyarı amacıyla kullanım örnekleri:

• Ev Güvenlik Sistemleri:
  • Kapı/pencere açılma alarmları
  • Hareket dedektörü ile entegre sesli uyarı
  • Duman ve gaz dedektörleri için alarm sesi
• Zamanlayıcı ve Hatırlatıcılar:
  • Mutfak zamanlayıcıları
  • İlaç alma hatırlatıcıları
  • Pomodoro tekniği zamanlayıcıları
• Endüstriyel Alarm Uygulamaları:
  • Makine duruş uyarıları
  • Sıcaklık veya basınç limit aşım alarmları
  • Proses tamamlanma bildirimleri

Müzikal ve Ses Uygulamaları

Piezo disk buzzerın ses ve müzik oluşturmada kullanımı:

• Basit Melodi Çalma:
  • Arduino ile klasik melodiler çalma projeleri
  • Doğum günü, alarm veya bildirim melodileri
  • RTTTL (Ring Tone Text Transfer Language) formatında zil sesleri
• Elektronik Müzik Enstrümanları:
  • Basit elektronik piyano veya klavye projeleri
  • Dokunmatik sensörler ile kontrol edilen ses üreteçleri
  • Çoklu piezo kullanarak polifonik müzik aletleri
• Eğitsel Müzik Projeleri:
  • Nota öğretme sistemleri
  • İşitsel geri bildirimli müzik oyunları
  • Ritmik patern üreticileri

Sensör ve Geri Bildirim Uygulamaları

Piezo elemanların iki yönlü kullanım örnekleri:

• Dokunma ve Titreşim Algılama:
  • Darbe ve vuru algılama sensörleri
  • Elektronik davul pedleri
  • Yapısal titreşim monitörleri
• Kullanıcı Arayüzü Geri Bildirimi:
  • Tuş takımı ve düğme basış onayları
  • Dokunmatik ekran etkileşim sesleri
  • İşlem tamamlanma bildirimleri
• Oyun ve Eğlence Uygulamaları:
  • Elektronik oyunlarda ses efektleri
  • Quiz ve bilgi yarışması sistemleri
  • İnteraktif çocuk oyuncakları

---

Arduino Programlama Örnekleri

Piezo disk buzzer ile Arduino kullanılarak yapılabilecek projeler için kod örnekleri ve açıklamaları.

Temel Ses Üretimi

En temel ses çıkışı uygulamaları için Arduino kod blokları:

• Basit Bipleme:
  • Sabit frekansta kısa bip sesi üretme
  • pinMode ve digitalWrite kullanarak manuel kare dalga oluşturma
  • tone() fonksiyonu ile daha kolay ses üretimi
• SOS Sinyali Örneği:
  • Farklı uzunluklarda bip sesleri ile mors kodu oluşturma
  • Zamanlama kontrollü acil durum sinyalleri
  • Örüntü tekrarı ile alarm dizileri
• Frekans Tarama:
  • Alçak frekanslardan yüksek frekanslara geçiş yapma
  • Siren efekti oluşturma
  • Piezo diskin rezonans frekansını bulma tekniği

Melodi ve Müzik Çalma

Daha gelişmiş müzik uygulamaları için kod yapıları:

• Nota Tanımlamaları:
  • Temel müzik notalarının frekans değerlerini tanımlama
  • Nota süreleri için sabitler oluşturma
  • Farklı oktavlardaki sesleri hesaplama formülleri
• Melodi Dizileri:
  • Nota ve süre dizileri oluşturarak melodiler tanımlama
  • for döngüleri ile melodileri sırayla çalma
  • Karmaşık melodileri parçalara ayırma teknikleri
• Kütüphane Kullanımı:
  • Tone ve Pitches kütüphaneleri ile daha kolay müzik oluşturma
  • RTTTL formatında melodileri ayrıştırma ve çalma
  • Müzik notalarını otomatik olarak oluşturan algoritmalar

Sensör Entegrasyonlu Projeler

Diğer sensörlerle birleştirilen piezo uygulamaları:

• Mesafe Sensörü ile Yaklaşım Alarmı:
  • Ultrasonik sensör veya IR mesafe sensörü ile entegrasyon
  • Mesafeye bağlı olarak değişen frekans ve hızda uyarılar
  • Park sensörü benzeri yaklaşım bildirimi
• Sıcaklık Monitörü:
  • Belirli sıcaklık eşiklerinde farklı alarm sesleri üretme
  • Sıcaklık değişim hızına bağlı uyarı sistemleri
  • Buzdolabı/fırın kapağı açık uyarısı
• Zaman Bazlı Uyarılar:
  • RTC (Real Time Clock) modülü ile zamanlı bildirimler
  • Gün içinde belirli saatlerde çalan hatırlatıcılar
  • Geri sayım zamanlayıcıları ve Pomodoro zamanlayıcıları

---

Teknik Uygulamalar ve Özel Kullanımlar

Piezo disk buzzerın standart dışı ve ileri seviye kullanım alanları.

Piezo Disk Sensör Olarak Kullanımı

Piezo diskin ses üreten değil algılayan eleman olarak kullanımı:

• Darbe ve Titreşim Algılama:
  • Piezo diske gelen mekanik darbeleri elektrik sinyaline dönüştürme
  • analogRead() ile titreşim şiddetini ölçme
  • Eşik değeri üzerindeki titreşimleri sayma ve analiz etme
• Akustik Algılayıcılar:
  • Ses dalgalarını elektrik sinyaline dönüştürme
  • Basit mikrofon olarak kullanma
  • Belirli frekans aralıklarını algılama
• Su Damlası Dedektörleri:
  • Piezo disk üzerine düşen su damlalarını tespit etme
  • Yağmur sensörleri oluşturma
  • Sıvı akış monitörleri geliştirme

Güç ve Sürüş Teknikleri

Piezo disk buzzerdan maksimum performans alma yöntemleri:

• Voltaj Yükseltme Teknikleri:
  • Step-up dönüştürücüler ile daha yüksek voltajlarda çalıştırma
  • H-köprü sürücüler ile çift yönlü sürme
  • Pik voltaj yükseltme için bobin veya transformatör kullanımı
• Ses Şiddeti Optimizasyonu:
  • Rezonans frekansını hassas şekilde tespit etme
  • Akustik muhafaza tasarımı ile ses yönlendirme
  • Çoklu piezo disk kullanarak ses şiddetini artırma
• Frekans Manipülasyonu:
  • Frekans modülasyonu (FM) ile zengin ses tonları üretme
  • Darbe genişlik modülasyonu (PWM) ile ses karakterini değiştirme
  • Karmaşık dalga formları oluşturarak daha zengin tınılar elde etme

Bilimsel ve Eğitimsel Uygulamalar

Piezo disklerin araştırma ve eğitim amaçlı kullanımları:

• Fizik Deneyleri:
  • Ses dalgalarının yayılmasını gösteren deneyler
  • Rezonans ve frekans kavramlarını öğretme
  • Piezoelektrik etki prensibini gösterme
• Akustik Analizler:
  • Farklı malzemelerin ses iletim özelliklerini inceleme
  • Frekans yanıt analizleri yapma
  • Ses dalgalarının yansıma ve soğurulma özelliklerini gösterme
• Enerji Hasadı Deneyleri:
  • Mekanik titreşimlerden elektrik üretme
  • Mikrowatt seviyesinde enerji toplama deneyleri
  • Alternatif enerji kaynakları konusunda eğitim

---

Karşılaştırma ve Alternatifler

Piezo disk buzzer ile diğer ses üreteci teknolojilerinin karşılaştırılması.

Farklı Ses Üreteci Teknolojileri

Çeşitli buzzer ve hoparlör tiplerinin karşılaştırması:

• Piezo Disk Buzzer (Bu Ürün):
  • Avantajlar: Düşük güç tüketimi, ince ve hafif yapı, yüksek frekanslarda verimli
  • Dezavantajlar: Düşük bas frekans performansı, sınırlı ses seviyesi
  • En İyi Kullanım: Yüksek frekanslı uyarı sesleri, basit melodi çalma, düşük güç projeleri
• Manyetik Buzzerlar:
  • Avantajlar: Daha yüksek ses basıncı, daha iyi bas performansı
  • Dezavantajlar: Daha yüksek güç tüketimi, daha büyük boyut, manyetik parazit oluşturabilir
  • En İyi Kullanım: Yüksek ses seviyesi gerektiren alarmlar, iç mekan uyarı sistemleri
• Dinamik Hoparlörler:
  • Avantajlar: Daha geniş frekans aralığı, daha kaliteli ses üretimi
  • Dezavantajlar: Daha fazla güç gereksinimi, daha kompleks sürücü devresi ihtiyacı
  • En İyi Kullanım: Müzik ve konuşma uygulamaları, ses kalitesinin önemli olduğu projeler
• Transduserler:
  • Avantajlar: Yüzeyleri titreştirerek ses üretirler, kompakt yapı
  • Dezavantajlar: Montaj yüzeyine bağlı değişken performans, daha pahalı
  • En İyi Kullanım: Katı yüzeylerden ses çıkarma uygulamaları, gömülü sistemler

Seçim Kriterleri

Projenize en uygun ses üretecini seçmede dikkat edilecek faktörler:

• Ses Performansı Gereksinimleri:
  • Gereken ses seviyesi (dB cinsinden)
  • Frekans aralığı ihtiyacı (bas seslere ihtiyaç var mı?)
  • Ses kalitesi beklentisi (melodi veya konuşma çalınacak mı?)
• Fiziksel Kısıtlamalar:
  • Mevcut alan ve boyut sınırlamaları
  • Ağırlık sınırlamaları (taşınabilir cihazlar için)
  • Montaj seçenekleri ve gereksinimler
• Elektriksel Parametreler:
  • Güç kaynağı sınırlamaları (pil gücü veya düşük akım)
  • Çalışma voltajı uyumluluğu
  • EMI/EMC gereksinimleri (hassas elektronik yakınında kullanım)
• Çevresel Faktörler:
  • Nem veya su teması riski
  • Çalışma sıcaklığı aralığı
  • Titreşime ve darbeye dayanıklılık gereksinimleri

Gelişmiş Alternatifler

Daha özel ses üretimi ihtiyaçları için alternatif çözümler:

• Piezo Buzzer Modülleri:
  • Entegre osilatörlü hazır modüller - harici sürücü devresi gerektirmez
  • Sabit frekanslı veya melodili versiyonlar
  • Su geçirmez kapsüllü çeşitler
• Dijital Ses Çıkış Modülleri:
  • MP3/WAV çalabilen hazır modüller
  • SD kart üzerinden ses dosyalarını oynatma imkanı
  • Amplifikatör entegreli ses çıkış devreleri
• Özel Amaçlı Ses Üreteçleri:
  • Ultrasonik transdüserler (insan kulağının duymadığı frekanslar için)
  • Yüksek güçlü siren modülleri
  • Konuşma sentezleyicileri ve ses kayıt/oynatma IC'leri

---

Sorun Giderme ve İpuçları

Piezo disk buzzer kullanımında karşılaşılan yaygın sorunları çözme ve performansı artırma yöntemleri.

Yaygın Sorunlar ve Çözümleri

Piezo disk buzzerlarla çalışırken karşılaşılabilecek zorluklar:

• Düşük Ses Seviyesi:
  • Rezonans frekansına yakın frekanslarda çalıştırmayı deneyin
  • Piezo diski sert ve düz bir yüzeye monte edin
  • Daha yüksek voltajla çalıştırın (güvenli çalışma limitlerini aşmadan)
  • Akustik kuvvetlendirici bir muhafaza kullanın
• Ses Çıkmıyor:
  • Polariteyi kontrol edin (kırmızı: +, siyah: -)
  • Kabloların sağlam bağlandığından emin olun
  • Sürücü devresini veya mikrodenetleyici çıkışını kontrol edin
  • Frekansı değiştirerek test edin (bazı frekanslar daha iyi çalışır)
• Garip veya Bozuk Ses:
  • Sürücü frekansını değiştirin
  • Kabloların titreşimden etkilenmediğinden emin olun
  • Piezo diskin gevşek monte edilmediğini kontrol edin
  • Kod zamanlama hatalarını kontrol edin

Performans İyileştirme

Piezo disk buzzerdan daha iyi ses alma teknikleri:

• Akustik İyileştirmeler:
  • Megafon veya huni şeklinde yönlendirici yapılar kullanın
  • Piezo diski içi boş bir muhafazaya monte ederek rezonansı artırın
  • Ses dalgalarını yansıtacak yüzeyler ekleyin
• Elektriksel İyileştirmeler:
  • Transistör veya MOSFET sürücü devresi kullanın
  • Step-up dönüştürücü ile daha yüksek voltaj elde edin
  • Darlington transistör çifti ile sürücü gücünü artırın
• Yazılımsal İyileştirmeler:
  • Rezonans frekansını otomatik bulan algoritmalar kullanın
  • Frekans tarama ile optimum sesi belirleyin
  • Frekans modülasyonu ile daha zengin sesler üretin

Uzun Ömür İçin Tavsiyeler

Piezo disk buzzerın dayanıklılığını ve kullanım ömrünü artırma yöntemleri:

• Elektriksel Koruma:
  • Maksimum voltaj değerlerini aşmaktan kaçının
  • Seri direnç kullanarak akımı sınırlayın
  • Ters polariteden korumak için diyot kullanmayı düşünün
• Mekanik Koruma:
  • Kablo bağlantı noktalarını mekanik strese karşı koruyun
  • Aşırı bükülme ve gerilmeyi önleyin
  • Koruyucu bir muhafaza içinde kullanın
• Çalışma Pratikleri:
  • Sürekli yüksek frekanslı çalışmadan kaçının
  • Aralıklı kullanım ile ısınma sorunlarını azaltın
  • Yüksek nemden ve sudan koruyun
  • Aşırı yüksek sıcaklıklarda çalıştırmayın

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
