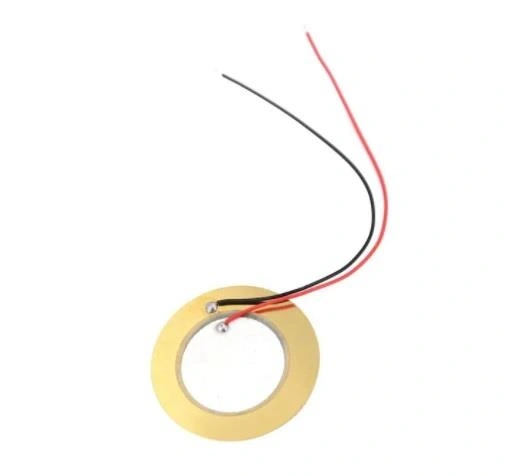

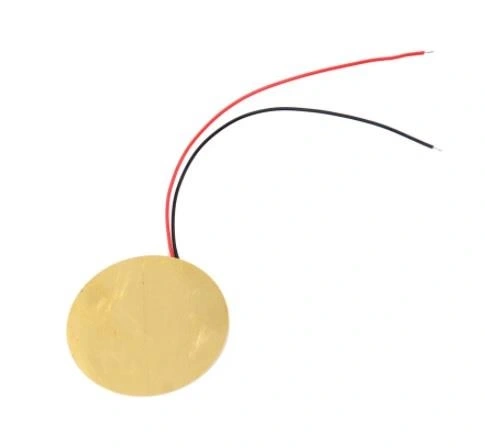

Piezo Disk Buzzer Kablolu - 15 mm Çap

Piezo Disk Buzzer Kablolu 15 mm Çap

Piezo Disk Buzzer Kablolu 15 mm Çap, elektronik projelerde sesli geri bildirim, alarm veya uyarı sinyalleri oluşturmak için kullanılan kompakt bir piezoelektrik dönüştürücüdür. Ses üretmek için elektrik sinyallerini mekanik titreşimlere dönüştüren bu modül, basit yapısı ve kolay kullanımı ile hem başlangıç seviyesi hem de ileri düzey projelerde yaygın olarak tercih edilmektedir.

15 mm çapındaki piezo diski ve hazır kablolu yapısı sayesinde devrelerinize hızlıca entegre edilebilen bu buzzer, Arduino ve diğer mikrodenetleyici platformlarıyla kolayca sürülebilir. Düşük güç tüketimi ve geniş frekans aralığında çalışabilme özelliği ile pil ile çalışan projelerde bile uzun süreli kullanım sağlar.

Kablolu Piezo Disk Buzzer, hem aktif (dahili osilatörlü) hem de pasif (harici sinyalle sürülen) modlarda kullanılabilir olup, dijital çıkış pinleriyle basit ton üretiminden, PWM sinyalleriyle karmaşık melodiler oluşturmaya kadar çeşitli ses uygulamalarında etkili performans gösterir. Bu esneklik, alarm sistemleri, robot seslendirme, kullanıcı arayüzleri ve sensör tetiklemeli uyarı sistemleri gibi birçok projede kullanım imkanı sunar.

---

Teknik Özellikler

Piezo Disk Buzzer Kablolu 15 mm Çap ürününün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çap: 15 mm
• Kalınlık: Yaklaşık 0.5 mm (Piezo disk)
• Rezonans Frekansı: 2,5 KHz (±0.5 KHz)
• Çalışma Voltajı: 3V - 12V DC
• Maksimum Voltaj: 30V peak-to-peak
• Çalışma Sıcaklığı: -20°C ile +70°C arası
• Kablo Uzunluğu: Yaklaşık 10 cm
• Kablo Tipi: 2 telli (kırmızı/siyah)
• Maksimum Akım Tüketimi: < 10 mA (5V'ta)
• Ses Basınç Seviyesi: Yaklaşık 70-80 dB (10 cm mesafede, 5V'ta)
• Frekans Aralığı: 20 Hz - 20 KHz
• Piezoelektrik Malzeme: PZT (Kurşun Zirkonat Titanat) seramik
• Gövde Malzemesi: Pirinç taban, seramik disk
• Montaj Tipi: Yapışkanlı/serbest montaj
• Empedans: 300Ω ±15% (1 KHz'de)
• Kapasite: 20 nF ±30%
• Ağırlık: Yaklaşık 2 gram

---

Kullanım Alanları

Piezo Disk Buzzer'ın kullanılabileceği çeşitli proje ve uygulama alanları.

Elektronik Projeler

Piezo disk buzzerlerin elektronik projelerdeki yaygın kullanım alanları:

• Alarm ve Uyarı Sistemleri:
  • Basit hırsız alarmları
  • Yangın detektörleri
  • Zaman ayarlı hatırlatıcılar
  • Sıcaklık limit uyarıları
• Kullanıcı Arayüzleri:
  • Tuş takımı ses geri bildirimleri
  • İşlem tamamlama bildirimleri
  • Hata uyarıları
  • Menü navigasyon sesleri
• Robotik Uygulamalar:
  • Robot seslendirme
  • Engel tespit uyarıları
  • Hareket başlangıç/bitiş bildirimleri
  • İnteraktif tepkiler
• Eğitim Projeleri:
  • Ses ve titreşim prensiplerini öğretme
  • Basit müzik enstrümanları yapımı
  • Kodlama eğitiminde sesli geri bildirim
  • Fizik deneyleri için ses kaynağı

Sensör Entegrasyonu

Piezo buzzer'ın çeşitli sensör tipleriyle entegrasyonu:

• Hareket Sensörleri:
  • PIR sensörü ile güvenlik alarmları
  • Ultrasonik sensörle mesafe uyarıları
  • İvmeölçer ile darbe veya düşme tespiti
  • Jiroskop ile pozisyon değişimi bildirimi
• Çevresel Sensörler:
  • Sıcaklık sensörü ile aşırı ısınma uyarısı
  • Nem sensörü ile kritik nem seviyesi bildirimi
  • Gaz sensörleri ile tehlikeli gaz alarmı
  • Işık sensörü ile karanlık/aydınlık değişimi bildirimi
• Zamanlama ve Kontrol:
  • Zamanlayıcı tamamlama bildirimleri
  • İşlem durum bildirimleri
  • Kontrol döngüsü geri bildirimleri
  • Güç seviyesi düşük uyarıları

Endüstriyel ve Ticari Uygulamalar

Daha geniş kullanım alanları ve ticari uygulamalar:

• Ev Otomasyonu:
  • Kapı zili sistemleri
  • Akıllı ev uyarı mekanizmaları
  • Zamanlayıcı ve hatırlatıcılar
  • Güvenlik sistemi bildirimleri
• Endüstriyel Ekipmanlar:
  • Makine durum bildirimleri
  • Arıza göstergeleri
  • İşlem tamamlanma uyarıları
  • Operatör uyarı sistemleri
• Oyuncak ve Eğlence:
  • İnteraktif oyuncaklar
  • Elektronik oyunlar
  • Müzikal kartlar
  • Ses efektli modeller

---

Bağlantı ve Programlama

Piezo disk buzzer'ın elektronik devrelere bağlanması ve programlanması hakkında detaylar.

Temel Bağlantı Şemaları

Piezo disk buzzer'ı farklı platformlarda bağlama yöntemleri:

• Doğrudan Bağlantı:
  • Kırmızı kablo: Mikrodenetleyici dijital çıkış pini
  • Siyah kablo: GND
  • Koruyucu direnç: 100Ω-1kΩ arası (opsiyonel)
• Transistör ile Sürme:
  • Kırmızı kablo: Transistör kollektör ucu
  • Siyah kablo: GND
  • Transistör emiter: GND
  • Transistör baz: 1kΩ direnç üzerinden dijital pine
  • Ters EMF koruması için 1N4148 diyot (opsiyonel)
• Arduino Bağlantısı:
  • Kırmızı kablo: Arduino dijital pin (ör. D9)
  • Siyah kablo: Arduino GND
  • Koruyucu direnç: 220Ω (opsiyonel)
• Raspberry Pi Bağlantısı:
  • Kırmızı kablo: GPIO pin (ör. GPIO18)
  • Siyah kablo: GND
  • Koruyucu direnç: 470Ω (önerilen)

Arduino Programlama Örnekleri

Arduino ile piezo buzzer kullanımı için örnek kod parçaları:

• Basit Bip Sesi:

  const int buzzerPin = 9;

  void setup() {
    pinMode(buzzerPin, OUTPUT);
  }

  void loop() {
    // Basit bip sesi
    digitalWrite(buzzerPin, HIGH);
    delay(100);
    digitalWrite(buzzerPin, LOW);
    delay(900);
  }


• Tone() Fonksiyonu ile Ton Üretimi:

  const int buzzerPin = 9;

  void setup() {
    pinMode(buzzerPin, OUTPUT);
  }

  void loop() {
    // 1kHz frekansta 500ms ton üretimi
    tone(buzzerPin, 1000, 500);
    delay(1000);
  }


• Basit Melodi Çalma:

  const int buzzerPin = 9;

  // Notaların frekans değerleri
  #define NOTE_C5  523
  #define NOTE_D5  587
  #define NOTE_E5  659
  #define NOTE_F5  698
  #define NOTE_G5  784
  #define NOTE_A5  880
  #define NOTE_B5  988
  #define NOTE_C6  1047

  // Melodideki notalar
  int melody[] = {
    NOTE_C5, NOTE_D5, NOTE_E5, NOTE_F5, NOTE_G5, NOTE_A5, NOTE_B5, NOTE_C6
  };

  // Nota süreleri (ms)
  int noteDurations[] = {
    250, 250, 250, 250, 250, 250, 250, 250
  };

  void setup() {
    pinMode(buzzerPin, OUTPUT);
  }

  void loop() {
    // Melodiyi çal
    for (int i = 0; i < 8; i++) {
      tone(buzzerPin, melody[i], noteDurations[i]);
      delay(noteDurations[i] + 50); // Notalar arası küçük bir boşluk
    }

    delay(2000); // Melodinin tekrarı arasında bekleme
  }


Farklı Ses Efektleri Oluşturma

Çeşitli ses efektleri üretmek için örnek uygulamalar:

• Siren Efekti:

  const int buzzerPin = 9;

  void setup() {
    pinMode(buzzerPin, OUTPUT);
  }

  void loop() {
    // Artan frekans (siren yükseliş)
    for (int freq = 200; freq < 2000; freq += 10) {
      tone(buzzerPin, freq);
      delay(5);
    }

    // Azalan frekans (siren iniş)
    for (int freq = 2000; freq > 200; freq -= 10) {
      tone(buzzerPin, freq);
      delay(5);
    }
  }


• Darbe Genişlik Modülasyonu (PWM) ile Ses Kontrolü:

  const int buzzerPin = 9; // PWM özellikli pin

  void setup() {
    pinMode(buzzerPin, OUTPUT);
  }

  void loop() {
    // Farklı PWM değerleri ile ses çeşitlendirme
    for (int pwm = 0; pwm < 256; pwm++) {
      analogWrite(buzzerPin, pwm);
      delay(10);
    }

    for (int pwm = 255; pwm >= 0; pwm--) {
      analogWrite(buzzerPin, pwm);
      delay(10);
    }

    delay(500);
  }


• Sensör Tabanlı Ses Tonu:

  const int buzzerPin = 9;
  const int sensorPin = A0; // Analog sensör pini

  void setup() {
    pinMode(buzzerPin, OUTPUT);
  }

  void loop() {
    // Sensör değerine göre ton frekansi belirleme
    int sensorValue = analogRead(sensorPin);
    int frequency = map(sensorValue, 0, 1023, 200, 2000);

    tone(buzzerPin, frequency, 100);
    delay(200);
  }


---

Piezo Fizik Prensipleri ve Çalışma Şekli

Piezoelektrik disk buzzerlerin temel çalışma prensipleri ve fiziksel özellikleri.

Piezoelektrik Etki

Piezo disklerin çalışmasının temelindeki fiziksel prensip:

• Piezoelektrik Etki Nedir:
  • Belirli kristal yapılı malzemelerin mekanik gerilim altında elektrik yükü üretme özelliği
  • Tersine piezoelektrik etki: Elektrik alanı uygulandığında şekil değişimi gösterme
  • 19. yüzyılda Curie kardeşler tarafından keşfedilmiştir
• Piezoelektrik Malzemeler:
  • PZT (Kurşun Zirkonat Titanat): En yaygın kullanılan piezoelektrik seramik
  • Quartz (Kuvars): Doğal piezoelektrik kristal
  • PVDF (Poliviniliden Florür): Polimer bazlı piezoelektrik malzeme
• Kristal Yapı ve Polarizasyon:
  • Asimetrik kristal yapı, elektrik alan uygulandığında deformasyon yaratır
  • Polarizasyon işlemi ile piezoelektrik özellikler güçlendirilir
  • Mekanik deformasyon ile elektrik alan arasında doğrusal ilişki vardır

Buzzer Yapısı ve Mekanizması

Piezo disk buzzer'ın fiziksel yapısı ve ses üretim mekanizması:

• Temel Yapı:
  • İnce piezoelektrik seramik disk
  • Metal (genellikle pirinç) taban plakası
  • Elektrik bağlantıları için iki terminal
  • Seramik disk ve metal plaka arasında iletken yapıştırıcı
• Ses Üretim Mekanizması:
  • Alternatif akım (AC) veya değişen voltaj uygulandığında disk titreşir
  • Metal taban, titreşimleri güçlendiren bir rezonatör görevi görür
  • Titreşimler havada basınç dalgaları (ses) yaratır
  • Frekans değiştikçe titreşim şekli ve ses tonu değişir
• Rezonans Frekansı:
  • Her piezo diskin doğal bir rezonans frekansı vardır (tipik 15mm disk için ~2-3 kHz)
  • Rezonans frekansında en yüksek verimlilik ve ses seviyesi elde edilir
  • Disk çapı büyüdükçe rezonans frekansı düşer, küçüldükçe yükselir

Akustik Özellikleri

Piezo buzzerlerin ses karakteristikleri ve optimizasyon yöntemleri:

• Ses Karakteristiği:
  • Yüksek frekanslarda daha verimli ses üretimi
  • Düşük empedans ve yüksek kapasite
  • Dar bant genişliği (rezonans frekansı etrafında en etkili)
  • Yöne bağlı ses dağılımı (disk yüzeyine dik yönde daha güçlü)
• Ses Yüksekliği ve Tını:
  • Frekans: Sesin tonu/perdesi (yüksekliği) belirler
  • Genlik: Ses şiddeti/yüksekliği belirler
  • Harmonikler: Sesin tınısını ve zenginliğini belirler
  • Darbe şekli: Sesin karakterini etkiler (kare dalga, sinüs, üçgen vb.)
• Ses Optimizasyonu:
  • Rezonatör kullanımı (ses kutucuğu, akustik çan vb.)
  • Yüzey montajı ile titreşim güçlendirme
  • Çoklu piezo disk kullanımı ile ses şiddeti artırma
  • Elektronik sürücü devresi ile verimlilik artırma

---

Alternatif Kullanım Şekilleri

Piezo disk buzzerlerin standart dışı ve yaratıcı kullanım yöntemleri.

Sensör olarak Kullanım

Piezo disklerin alıcı/sensör olarak kullanılması:

• Darbe/Titreşim Sensörü:
  • Mekanik darbeleri elektrik sinyaline dönüştürme
  • Vurma/dokunma algılama
  • Titreşim ölçümü
  • Analog okuma ile şiddet tayini
• Ses/Gürültü Sensörü:
  • Akustik basınç dalgalarını elektrik sinyaline dönüştürme
  • Ses seviyesi monitörü
  • Basit mikrofon olarak kullanım
  • Frekans tespiti
• Sensör Bağlantı Şeması:
  • Piezo disk pozitif ucu: Mikrodenetleyici analog girişi
  • Piezo disk negatif ucu: GND
  • 1MΩ pull-down direnci: Analog giriş ve GND arasında
  • Opsiyonel: Zener diyot ile aşırı voltaj koruması

Enerji Hasatlama

Piezo disklerin mekanik enerjiden elektrik üretimi için kullanımı:

• Titreşim Enerjisi Hasatlama:
  • Ortam titreşimlerinden küçük miktarda elektrik üretimi
  • Düşük güçlü sensörler için enerji kaynağı
  • Kendiliğinden çalışan sistemler
  • Kablosuz sensör ağları için güç kaynağı
• Basınç/Kuvvet Enerjisi Hasatlama:
  • Basma/bükme kuvvetlerinden enerji üretimi
  • Ayak basma ile enerji üretimi
  • Düğme/anahtar otonomisi
  • Mekanik stres ile çalışan sistemler
• Enerji Depolama Devresi:
  • Köprü diyot düzeneği ile AC-DC dönüşümü
  • Düşük ESR kapasitör ile enerji depolama
  • Voltaj regülatörü ile sabit çıkış
  • Süper kapasitör ile uzun süreli depolama

Yaratıcı Projeler

Piezo disklerle yapılabilecek ilginç ve yaratıcı projeler:

• Müzik ve Ses Sanatı:
  • DIY elektronik enstrümanlar
  • MIDI kontrollü piezo orkestra
  • Dokunmatik müzik yüzeyi
  • İnteraktif ses enstalasyonları
• Biyomimetik Uygulamalar:
  • Yapay kas hareketleri
  • Mikro robotik aktüatörler
  • Böcek/kuş sesi taklidi
  • Titreşim tabanlı iletişim sistemleri
• Eğitim Deneyleri:
  • Enerji dönüşümü gösterimi
  • Ses fiziği deneyleri
  • Rezonans ve titreşim laboratuvarı
  • Temel elektronik prensiplerini öğretme

---

Montaj ve Güçlendirme Yöntemleri

Piezo disk buzzer'ın montaj teknikleri ve daha yüksek ses çıkışı için güçlendirme metotları.

Montaj Seçenekleri

Piezo diskin farklı yüzeylere ve projelere montaj yöntemleri:

• Yapıştırma Yöntemleri:
  • Çift taraflı yapışkan bantla geçici montaj
  • Epoksi/silikon yapıştırıcı ile kalıcı montaj
  • Sıcak silikon ile esnek montaj
  • Akustik özelliği bozmayan ince yapıştırıcı tabakaları
• Mekanik Sabitleme:
  • Kenardan sıkıştırmalı montaj (diskin merkezini serbest bırakma)
  • Plastik veya metal çerçeve içine yerleştirme
  • Yaylı kontak mekanizmaları
  • 3D baskı yuva/tutucu tasarımları
• Optimum Montaj Yüzeyleri:
  • Sert plastik yüzeyler (ABS, akrilik)
  • İnce metal levhalar (rezonans için)
  • Ahşap paneller (akustik koniler)
  • Cam veya seramik yüzeyler

Ses Güçlendirme Teknikleri

Piezo diskten daha yüksek ses elde etme yöntemleri:

• Akustik Amplifikasyon:
  • Horn (koni) tasarımları ile ses yönlendirme
  • Rezonatör kutusu/odacık oluşturma
  • Helmholtz rezonatörü prensibi kullanımı
  • Yansıtıcı yüzeylerle ses odaklama
• Elektronik Amplifikasyon:
  • Transistör sürücü devresi (NPN veya MOSFET)
  • H-köprü sürücü ile çift yönlü sürme
  • Op-amp yükselteç devresi
  • Darlington transistör yapısı ile güçlendirme
• Voltaj Yükseltme:
  • Step-up dönüştürücü ile daha yüksek voltaj sağlama
  • Bobin/transformatör ile voltaj artırma
  • Charge pump devresi
  • Piezo sürücü entegre devreleri kullanımı

Çoklu Disk Kullanımı

Birden fazla piezo disk ile daha yüksek performans elde etme:

• Paralel Bağlantı:
  • Aynı faz ve frekansta çalışan diskler
  • Toplam akım kapasitesi artışı
  • Aynı frekansta daha yüksek ses basıncı
  • Toplam kapasitansın artması
• Seri Bağlantı:
  • Toplam voltaj kapasitesi artışı
  • Daha düşük toplam kapasitans
  • Yüksek voltaj/düşük akım uygulamaları
  • Empedans uyumlaştırma avantajları
• Faz Farklı Disk Dizilimi:
  • Yönlü ses yayılımı oluşturma
  • Ses dalgası şekillendirme
  • Akustik beamforming (ışın şekillendirme)
  • Faz farkı ile özel ses efektleri yaratma

---

Sorun Giderme ve İpuçları

Piezo disk buzzer kullanımında karşılaşılabilecek sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

Piezo disk çalışmasında karşılaşılan tipik sorunlar:

• Ses Çıkışı Yok veya Çok Düşük:
  • Bağlantıları kontrol edin, ters polarite olmadığından emin olun
  • Sürücü devre voltajını ölçün, yetersiz olabilir
  • Frekansı değiştirin, rezonans frekansında olmayabilir
  • Diski sert bir yüzeye monte ederek titreşimi güçlendirin
• Bozuk veya Düzensiz Ses:
  • Güç kaynağı dengesizliğini kontrol edin
  • Kod zamanlama sorunlarını düzeltin
  • Gevşek veya kötü bağlantıları yenileyin
  • Diskin fiziksel hasarını kontrol edin
• Aşırı Isınma:
  • Çalışma döngüsünü azaltın (duty cycle)
  • Daha düşük voltaj kullanın
  • Sürekli ton yerine aralıklı kullanın
  • Koruyucu direnç ekleyin

Optimizasyon İpuçları

Piezo disk performansını artırma yöntemleri:

• Frekans Optimizasyonu:
  • Rezonans frekansını (2-3 kHz) kullanarak maksimum ses
  • İnsan kulağının en hassas olduğu aralıkta çalışma (2-5 kHz)
  • Frekans taraması yaparak optimum değeri bulma
  • Uygulamaya özel frekans seçimi (alarm için yüksek, melodi için orta frekanslar)
• Güç Verimliliği:
  • Kısa darbe genişliği ile enerji tasarrufu
  • PWM sinyalini optimize etme
  • Enerji tasarruflu sinyal şekilleri kullanma
  • Düşük güç modları ile pil ömrünü uzatma
• Ses Kalitesi İyileştirme:
  • Temiz sinyal için bypass kapasitörü kullanma
  • Sinyal filtreleme ile harmonikleri kontrol etme
  • Akustik izolasyon ile parazit sesleri önleme
  • Sönümleme materyalleri ile istenmeyen rezonansları engelleme

Uzun Ömür İçin Bakım

Piezo disk buzzer'ın kullanım ömrünü uzatmak için öneriler:

• Elektriksel Koruma:
  • Aşırı voltaj ve akımdan koruma
  • Ters polarite koruması için diyot kullanımı
  • Koruyucu direnç ile akım sınırlama
  • Voltaj sıçramalarını önleme
• Fiziksel Koruma:
  • Nem ve sudan koruma (izolasyon)
  • Toz ve kirden koruyucu kaplama
  • Mekanik darbelere karşı muhafaza
  • Aşırı titreşim ve baskıdan kaçınma
• Doğru Kullanım Alışkanlıkları:
  • Sürekli maksimum güçte çalıştırmaktan kaçınma
  • Uzun süreli sürekli ton üretiminden kaçınma
  • Çok düşük veya çok yüksek sıcaklıklarda kullanmama
  • Sert ve keskin nesnelerle temas ettirmeme

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
