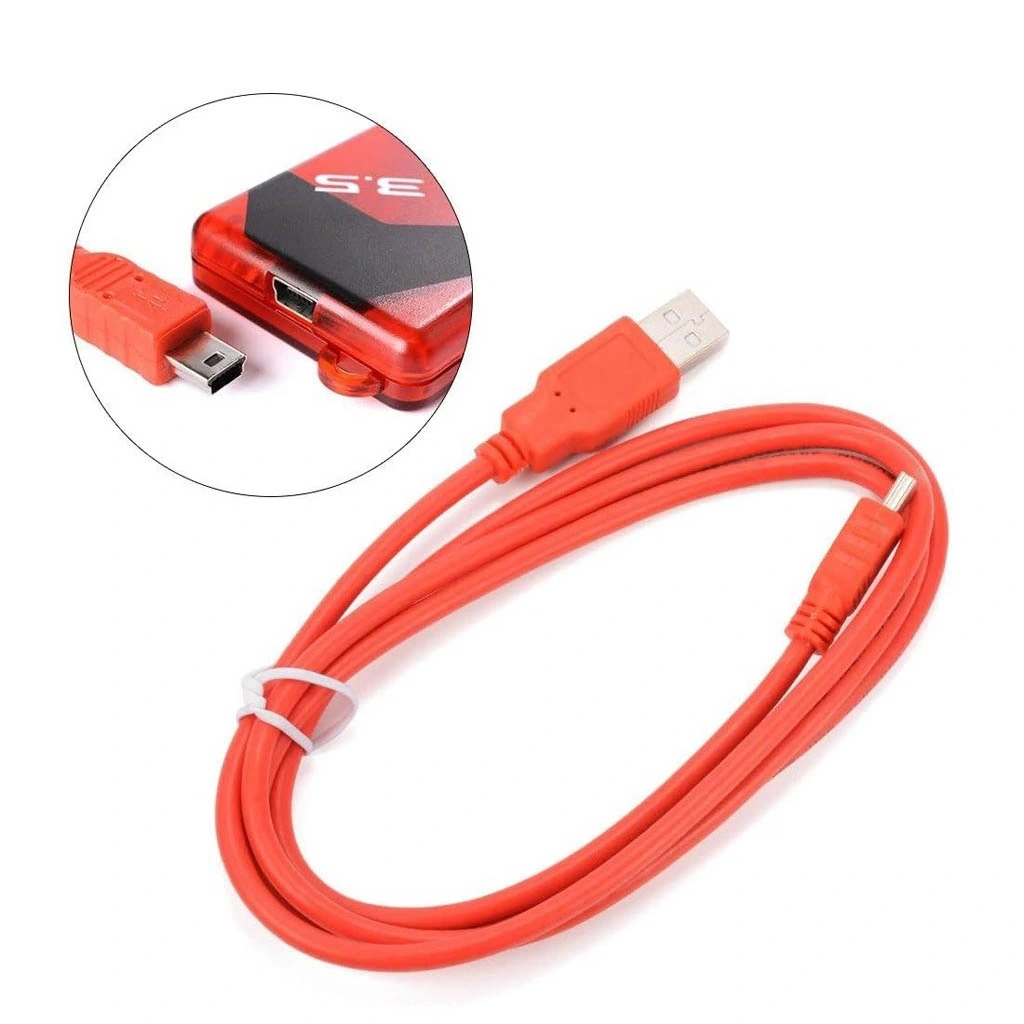

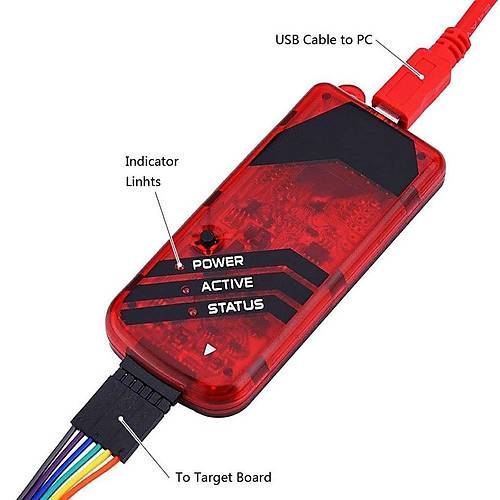

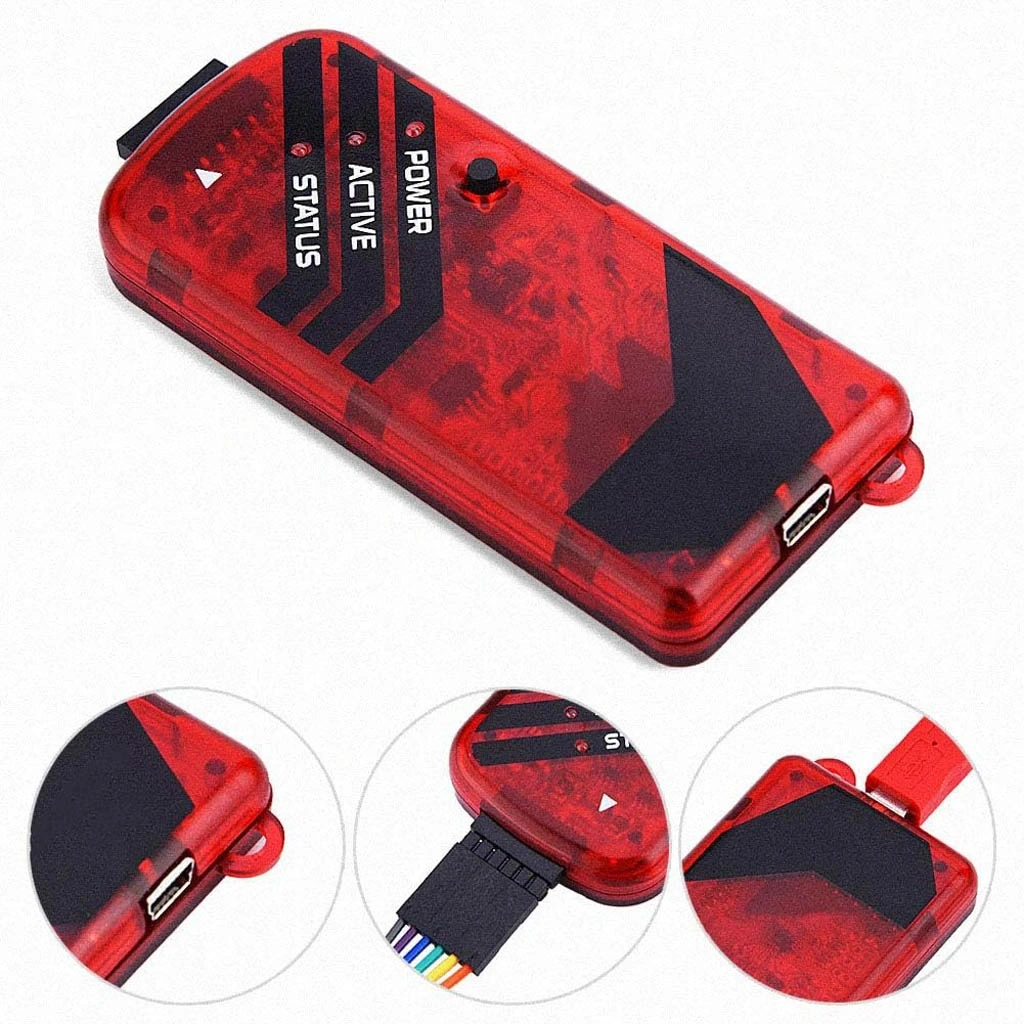

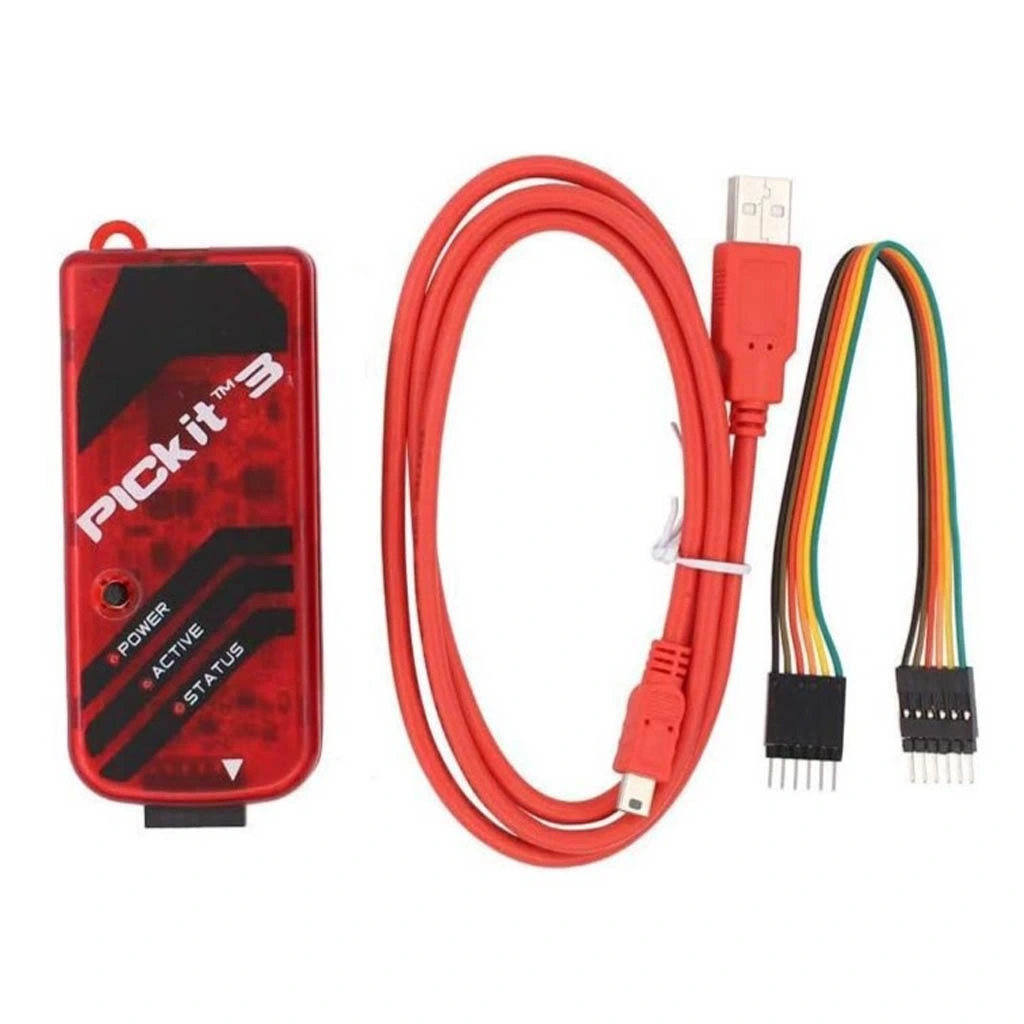

Pickit 3 Pic Programlama Kartı

Arduino Mega 2560 R3 CH340 USB Kablo

Arduino Mega 2560 R3 CH340, Arduino ailesinin en güçlü ve genişletilebilir geliştirme kartlarından biridir. ATmega2560 mikroişlemcisi üzerine inşa edilen bu kart, yüksek pin sayısı, geniş bellek kapasitesi ve çok yönlü bağlantı seçenekleriyle karmaşık ve büyük ölçekli elektronik projeleri gerçekleştirmek için ideal bir platformdur.

CH340 USB-seri dönüştürücü entegresi sayesinde modern bilgisayarlarla sorunsuz haberleşme sağlayan Arduino Mega 2560 R3, 54 dijital I/O pini (15'i PWM çıkışı), 16 analog giriş, 4 UART (donanım seri port), 16 MHz kristal osilatör, USB bağlantısı ve reset butonu gibi zengin özellikler sunmaktadır. Standart USB kablosu ile programlanabilen kart, hem bağımsız bir mikrodenetleyici platformu olarak çalışabilir hem de daha büyük sistemlerin kalbi olarak hizmet edebilir.

Arduino Mega 2560 R3 CH340, elektronik prototipleme, robotik, programlayıcı yazılım geliştirme, endüstriyel kontrol sistemleri, IoT (Nesnelerin İnterneti) uygulamaları ve eğitim amaçlı kullanım için mükemmel bir seçimdir. Arduino IDE ile tam uyumlu çalışan kart, kullanıcılarına geniş bir kütüphane ve topluluk desteği sunarak, hem başlangıç seviyesindeki kullanıcılar hem de ileri düzey proje geliştiricileri için erişilebilir bir platform oluşturmaktadır.

---

Teknik Özellikler

Arduino Mega 2560 R3 CH340 geliştirme kartının detaylı teknik özellikleri aşağıda listelenmiştir.

• Mikrodenetleyici: ATmega2560
• Çalışma Voltajı: 5V
• Giriş Voltajı (önerilen): 7-12V
• Giriş Voltajı (limit): 6-20V
• Dijital I/O Pinleri: 54 (15 tanesi PWM çıkışı)
• Analog Giriş Pinleri: 16
• DC Akım (I/O pinleri için): 20 mA
• DC Akım (3.3V pin için): 50 mA
• Flash Bellek: 256 KB (8 KB bootloader tarafından kullanılır)
• SRAM: 8 KB
• EEPROM: 4 KB
• Saat Hızı: 16 MHz
• USB-Serial Dönüştürücü: CH340G
• LED_BUILTIN: Pin 13 (dahili LED)
• Uzunluk: 101,5 mm
• Genişlik: 53,3 mm
• Ağırlık: Yaklaşık 37g
• UART (Donanım Seri Port): 4 adet
• I2C (TWI): 1 adet
• SPI: 1 adet
• USB Bağlantısı: Tip B
• ICSP Header: Mevcut
• Reset Butonu: Mevcut
• Koruma Sigortası: 500mA (sıfırlanabilir)

---

Öne Çıkan Özellikler ve Avantajlar

Arduino Mega 2560 R3 CH340 kartının diğer Arduino platformlarına göre sunduğu avantajlar ve öne çıkan özellikleri.

Genişletilmiş I/O Kapasitesi

Arduino Mega'nın sunduğu yüksek pin sayısı ve çeşitliliği:

• 54 Dijital I/O Pini:
  • Çok sayıda sensör, aktuatör ve modül bağlantısı
  • 15 PWM çıkışı ile hassas analog kontrol
  • Büyük LED matris ve gösterge sistemleri kurulumu
  • Çoklu buton, switch ve kontrol arayüzleri
• 16 Analog Giriş:
  • Kapsamlı veri toplama sistemleri
  • Çok kanallı sensör izleme
  • Hassas analog okumalar (10-bit çözünürlük)
  • Aynı anda birden fazla analog sensör kontrolü
• Çoklu Haberleşme Arayüzleri:
  • 4 adet donanım seri port (UART)
  • I2C (TWI) protokolü desteği
  • SPI haberleşme protokolü
  • Birden fazla cihazla eşzamanlı iletişim

Üstün Bellek Kapasitesi

Arduino Mega'nın geniş bellek alanı ve programlama avantajları:

• 256 KB Flash Bellek:
  • Daha büyük ve karmaşık kodları saklama
  • Çoklu kütüphane kullanımı için yeterli alan
  • Kapsamlı veri tabloları ve sabitler tanımlama
  • 8 KB bootloader, 248 KB kullanıcı programı için
• 8 KB SRAM:
  • Daha büyük veri yapıları ve diziler için
  • Daha fazla değişken tanımlama imkanı
  • Karmaşık matematiksel işlemler için buffer
  • Dinamik bellek yönetimi için yeterli alan
• 4 KB EEPROM:
  • Kalıcı veri depolama
  • Konfigürasyon ayarlarını saklama
  • Güç kesintilerinde veri koruma
  • Uzun süreli kayıt tutma gerektiren uygulamalar

CH340 USB-Seri Dönüştürücünün Avantajları

CH340 çipinin sağladığı bağlantı ve kullanım kolaylıkları:

• Maliyet Etkin Çözüm:
  • FTDI çiplerine göre daha ekonomik
  • Aynı performans ve güvenilirlikte çalışma
  • Düşük maliyetli geliştirme imkanı
  • Yüksek-düşük hız USB desteği
• Çoklu İşletim Sistemi Desteği:
  • Windows işletim sistemlerinde kolay sürücü kurulumu
  • Linux sistemlerde genellikle sürücüsüz çalışma
  • macOS için güncel sürücü desteği
  • Teknik olarak USB 2.0 uyumlu
• Yüksek Hızlı Veri Aktarımı:
  • Default 115200 baud rate desteği
  • Yüksek hızlı seri iletişim
  • Güvenilir data transfer protokolü
  • Düşük gecikme süresi

Uyumluluk ve Shield Desteği

Arduino Mega'nın çeşitli eklentilerle uyumluluğu ve genişletme imkanları:

• Geniş Shield Desteği:
  • Arduino Uno shield'leri ile uyumlu pin yapısı
  • Ethernet, Wi-Fi, GSM shield'leri desteği
  • Motor sürücü ve CNC shield'leri uyumluluğu
  • TFT/LCD ekran shield'leri ile kolay entegrasyon
• Mega Özel Shield'ler:
  • Mega büyüklüğünde genişletme kartları
  • Tüm I/O pinlerine erişim sağlayan modüller
  • Endüstriyel otomasyon shield'leri
  • Çoklu sensör ve aktüatör kontrol kartları
• Donanım Uyumluluğu:
  • Standart 0.1" (2.54mm) pin aralığı
  • 5V lojik seviyesi ile yaygın sensör desteği
  • 3.3V çıkış ile düşük voltaj cihaz bağlantısı
  • Standart Arduino formu ve montaj delikleri

---

Kullanım Alanları

Arduino Mega 2560 R3 CH340'ın kullanılabileceği proje alanları ve uygulama türleri.

Robotik ve Otomasyon

Arduino Mega ile gerçekleştirilebilecek robotik projeler ve otomasyon uygulamaları:

• Çok Sensörlü Robotlar:
  • Çoklu ultrasonik sensörle 360° engel algılama
  • Kızılötesi, renk, ışık sensörleri entegrasyonu
  • Jiroskop, ivmeölçer, GPS ile hassas navigasyon
  • Sıcaklık, nem, basınç gibi çevresel sensörler
• Çok Motorlu Sistemler:
  • 6+ servo motor kontrollü robot kollar
  • Çok eksenli CNC ve 3D yazıcı kontrol sistemleri
  • Omnidirectional sürüş sistemleri
  • Segway tarzı dengeleme platformları
• Endüstriyel Otomasyon:
  • Çoklu röle kontrol sistemleri
  • PLC benzeri uygulamalar
  • Sensör verisi toplama ve işleme sistemleri
  • Üretim hattı denetimi ve kontrolü

İleri Düzey İletişim Projeleri

Arduino Mega'nın genişletilmiş haberleşme yetenekleriyle yapılabilecek projeler:

• Çoklu Seri Port Uygulamaları:
  • GPS, GSM, Bluetooth modüllerini aynı anda kontrol
  • Çoklu ekran/dokunmatik panel kontrolü
  • Modbus ve diğer endüstriyel protokollerle iletişim
  • XBee ve benzeri RF modülü ağları
• Ağ Bağlantılı Sistemler:
  • Ethernet/Wi-Fi gateway projeleri
  • MQTT broker/client uygulamaları
  • Web server ve IoT veri toplama
  • IP tabanlı kamera ve gözetim sistemleri
• Veri Kaydedici ve Analiz Sistemleri:
  • SD kart veri kayıt sistemleri
  • Gerçek zamanlı veri görselleştirme
  • Çoklu sensör verisi füzyon algoritmaları
  • Uzun süreli veri toplama ve analiz

Eğitim ve Akademik Uygulamalar

Arduino Mega'nın eğitim amaçlı kullanım senaryoları:

• STEM Eğitimi:
  • Birden fazla öğrencinin aynı kart üzerinde çalışması
  • Kompleks fizik ve mühendislik deneyleri
  • Programlama ve elektronik eğitimi
  • Robotik kulüp projeleri
• Bilimsel Deneyler:
  • Veri toplama ve analiz sistemleri
  • Çevresel izleme istasyonları
  • Mekatronik ve robotik araştırmaları
  • İnsan-makine etkileşimi çalışmaları
• Prototipleme Platformu:
  • Mühendislik projeleri için hızlı prototipleme
  • Tez ve araştırma projeleri için donanım altyapısı
  • Karmaşık algoritmaların test edilmesi
  • Ürün geliştirme aşamasında kavram kanıtlama

Akıllı Ev ve IoT

Arduino Mega ile geliştirilebilecek akıllı ev ve IoT projeleri:

• Merkezi Ev Otomasyon Sistemleri:
  • Çoklu oda ve alan kontrolü
  • Birden fazla ısı, ışık ve güvenlik zonu yönetimi
  • Entegre su ve enerji tüketim izleme
  • Kapsamlı ev güvenlik sistemleri
• Gelişmiş İzleme Sistemleri:
  • Çoklu kamera ve sensör entegrasyonu
  • Hava kalitesi ve çevresel koşul izleme
  • Enerji tasarrufu için akıllı yönetim sistemleri
  • Bitki bakım ve sulama otomasyonu
• IoT Gateway Projeleri:
  • Yerel sensör ağlarını internet bağlantılı hale getirme
  • Çoklu IoT protokolü desteği (MQTT, HTTP, CoAP)
  • Edge computing uygulamaları
  • Bulut servislerine veri aktarımı

---

Programlama ve Geliştirme

Arduino Mega 2560 R3 CH340 kartının programlanması ve yazılım geliştirme süreçleri.

Arduino IDE ile Programlama

Arduino Mega'nın standart Arduino IDE üzerinden programlanması:

• Kurulum ve Konfigürasyon:
  • Arduino IDE'nin indirme ve kurulumu
  • CH340 sürücülerinin yüklenmesi
  • Kart seçimi: "Arduino Mega or Mega 2560"
  • Doğru port seçimi ve baud rate ayarı
• Temel Programlama Akışı:
  • setup() ve loop() fonksiyonlarının kullanımı
  • Pin modlarının ayarlanması
  • Dijital ve analog I/O işlemleri
  • Seri haberleşme ve debug
• Kütüphane Kullanımı:
  • Standart Arduino kütüphanelerinin entegrasyonu
  • Üçüncü parti kütüphanelerin yüklenmesi
  • Kütüphane çakışmalarının çözümü
  • Özel kütüphane geliştirme

Alternatif Programlama Ortamları

Arduino IDE dışında kullanılabilecek geliştirme ortamları:

• PlatformIO:
  • Visual Studio Code entegrasyonu
  • Gelişmiş proje yönetimi ve yapılandırma
  • Otomatik kütüphane yönetimi
  • Çoklu platform desteği
• Arduino Pro IDE:
  • Modern IDE arayüzü ve araçları
  • Gelişmiş kod tamamlama ve navigasyon
  • Daha zengin kod düzenleme özellikleri
  • Kart yöneticisi ve debug araçları
• Atmel Studio / Microchip Studio:
  • Profesyonel IDE ve geliştirme ortamı
  • Düşük seviye kontrol ve optimizasyon
  • Gelişmiş debug ve analiz araçları
  • C/C++ ve assembly desteği

İleri Düzey Programlama Teknikleri

Arduino Mega'nın yeteneklerini tam olarak kullanmak için gelişmiş programlama:

• RTOS (Gerçek Zamanlı İşletim Sistemi) Kullanımı:
  • FreeRTOS entegrasyonu
  • Çoklu görev (multitasking) uygulamaları
  • Görev önceliklendirme ve zamanlama
  • Kaynakların etkin kullanımı
• Doğrudan Port Manipülasyonu:
  • Hızlı I/O işlemleri için register kontrolü
  • Zamanlama açısından kritik uygulamalar
  • Paralel veri işleme ve kontrol
  • Atomik işlemler ve interrupt yönetimi
• Hafıza Optimizasyonu:
  • Program belleği (flash) optimizasyonu
  • SRAM kullanımını azaltma teknikleri
  • EEPROM verimli kullanımı
  • Dinamik bellek yönetimi

Bootloader ve Düşük Seviye Programlama

Arduino Mega'yı daha düşük seviyede programlama ve özelleştirme:

• Bootloader Değiştirme/Güncelleme:
  • Özelleştirilmiş bootloader yükleme
  • Daha hızlı önyükleme süresi için optimizasyon
  • ICSP programlama ile bootloader yazma
  • Bootloader olmadan çalışma (bare-metal)
• ATmega2560 Doğrudan Programlama:
  • AVR-GCC ve avrdude kullanımı
  • Makefile tabanlı derleme sistemleri
  • Kesme vektörleri ve özel kesme yönetimi
  • Düşük seviye donanım kontrolü
• Arduino Core Kütüphanesi Olmadan Programlama:
  • Saf C/C++ ile programlama
  • Donanım dökümantasyonu üzerinden geliştirme
  • Özel firmware geliştirme
  • AVR Assembly dili kullanımı

---

Proje Örnekleri

Arduino Mega 2560 R3 CH340 kartıyla gerçekleştirilebilecek örnek projeler ve uygulamalar.

Çok Sensörlü Hava İstasyonu

Kapsamlı bir çevre izleme sistemi projesi:

• Kullanılan Komponentler:
  • Arduino Mega 2560 R3 CH340
  • DHT22 Sıcaklık ve Nem Sensörü
  • BMP280 Barometrik Basınç Sensörü
  • MQ-135 Hava Kalitesi Sensörü
  • UV Sensörü
  • Anemometre (Rüzgar Hızı Sensörü)
  • Yağmur Sensörü
  • RTC (Real Time Clock) Modülü
  • SD Kart Modülü
  • I2C LCD Ekran (20x4)
• Temel Fonksiyonlar:
  • Tüm sensörlerden veri toplama ve gösterme
  • SD karta düzenli veri kaydetme
  • RTC ile zaman damgalı kayıt tutma
  • LCD ekranda bilgilerin döngüsel gösterimi
  • Uzun vadeli istatistik ve trend analizi
• Kod Örnekleri:

  #include <DHT.h>
  #include <Wire.h>
  #include <SPI.h>
  #include <SD.h>
  #include <RTClib.h>
  #include <LiquidCrystal_I2C.h>
  #include <Adafruit_BMP280.h>

  #define DHTPIN 2
  #define DHTTYPE DHT22
  #define MQ135_PIN A0
  #define UV_PIN A1
  #define RAIN_PIN A2
  #define WIND_PIN A3
  #define SD_CS 53

  DHT dht(DHTPIN, DHTTYPE);
  RTC_DS3231 rtc;
  LiquidCrystal_I2C lcd(0x27, 20, 4);
  Adafruit_BMP280 bmp;
  File dataFile;

  void setup() {
    Serial.begin(9600);
    dht.begin();
    rtc.begin();
    bmp.begin();
    lcd.init();
    lcd.backlight();

    if (!SD.begin(SD_CS)) {
      Serial.println("SD kart başlatılamadı!");
      lcd.setCursor(0, 0);
      lcd.print("SD kart hatasi!");
    }

    // Diğer başlangıç ayarları
  }

  void loop() {
    // Sensör verilerini okuma
    float humidity = dht.readHumidity();
    float temperature = dht.readTemperature();
    float pressure = bmp.readPressure() / 100.0F; // hPa
    int airQuality = analogRead(MQ135_PIN);
    int uvLevel = analogRead(UV_PIN);
    int rainLevel = analogRead(RAIN_PIN);
    int windSpeed = analogRead(WIND_PIN);

    // Zamanı alma
    DateTime now = rtc.now();

    // LCD'ye verileri gösterme
    displayData(temperature, humidity, pressure, airQuality);

    // SD karta kaydetme
    logData(now, temperature, humidity, pressure, airQuality, uvLevel, rainLevel, windSpeed);

    delay(60000); // 1 dakika bekle
  }

  void displayData(float temp, float hum, float pres, int air) {
    // LCD ekrana veri gösterme fonksiyonu
  }

  void logData(DateTime time, float temp, float hum, float pres, int air, int uv, int rain, int wind) {
    // SD karta veri kaydetme fonksiyonu
  }


10 Eksenli Robot Kol

Arduino Mega'nın çoklu servo kontrol kapasitesini gösteren robot kol projesi:

• Kullanılan Komponentler:
  • Arduino Mega 2560 R3 CH340
  • 10 adet MG996R Servo Motor
  • PCA9685 16 Kanal PWM Sürücü
  • MPU6050 Gyro/İvmeölçer
  • Joystick Modülü (2 adet)
  • 16x2 LCD Ekran
  • Buton ve Potansiyometreler
  • 5V 10A Güç Kaynağı
• Temel Fonksiyonlar:
  • 10 servoyu hassas şekilde kontrol etme
  • Joystick ile manuel kontrol
  • Pozisyon kaydetme ve otomatik tekrarlama
  • MPU6050 ile ters kinematik hesaplama
  • LCD ile durum bildirimi ve menü sistemi
• Kod Örnekleri:

  #include <Wire.h>
  #include <Adafruit_PWMServoDriver.h>
  #include <MPU6050.h>
  #include <LiquidCrystal.h>

  #define SERVOMIN 150
  #define SERVOMAX 600
  #define SERVO_COUNT 10
  #define JOY1_X_PIN A0
  #define JOY1_Y_PIN A1
  #define JOY2_X_PIN A2
  #define JOY2_Y_PIN A3
  #define BUTTON_SAVE 22
  #define BUTTON_PLAY 24

  Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver();
  MPU6050 mpu;
  LiquidCrystal lcd(8, 9, 4, 5, 6, 7);

  // Servo pozisyonları
  int currentPos[SERVO_COUNT] = {90, 90, 90, 90, 90, 90, 90, 90, 90, 90};
  int savedPositions[5][SERVO_COUNT]; // 5 farklı pozisyon kaydı

  int currentMenu = 0;
  bool recordMode = false;
  int recordStep = 0;

  void setup() {
    Serial.begin(9600);

    // PWM sürücü başlatma
    pwm.begin();
    pwm.setPWMFreq(60);

    // MPU6050 başlatma
    mpu.initialize();

    // LCD başlatma
    lcd.begin(16, 2);
    lcd.print("Robot Kol Hazir");

    // Butonlar
    pinMode(BUTTON_SAVE, INPUT_PULLUP);
    pinMode(BUTTON_PLAY, INPUT_PULLUP);

    // Tüm servoları başlangıç pozisyonuna getir
    for (int i = 0; i < SERVO_COUNT; i++) {
      setServo(i, currentPos[i]);
    }

    delay(1000);
  }

  void loop() {
    // Joystick değerlerini oku
    int joy1X = analogRead(JOY1_X_PIN);
    int joy1Y = analogRead(JOY1_Y_PIN);
    int joy2X = analogRead(JOY2_X_PIN);
    int joy2Y = analogRead(JOY2_Y_PIN);

    // İlk 4 servoya joystick1 kontrolü
    updateServoFromJoystick(0, joy1X, 0);
    updateServoFromJoystick(1, joy1Y, 1);
    updateServoFromJoystick(2, joy2X, 2);
    updateServoFromJoystick(3, joy2Y, 3);

    // Buton kontrolü
    if (digitalRead(BUTTON_SAVE) == LOW) {
      saveCurrentPosition();
    }

    if (digitalRead(BUTTON_PLAY) == LOW) {
      playRecordedSequence();
    }

    // Servoları güncelle
    for (int i = 0; i < SERVO_COUNT; i++) {
      setServo(i, currentPos[i]);
    }

    // LCD güncelleme
    updateLCD();

    delay(20);
  }

  void setServo(int servoNum, int angle) {
    int pulse = map(angle, 0, 180, SERVOMIN, SERVOMAX);
    pwm.setPWM(servoNum, 0, pulse);
  }

  void updateServoFromJoystick(int servoNum, int joystickValue, int axis) {
    // Joystick değerine göre servo pozisyonunu güncelleme
  }

  void saveCurrentPosition() {
    // Mevcut pozisyonu kaydetme
  }

  void playRecordedSequence() {
    // Kaydedilmiş sekansı oynatma
  }

  void updateLCD() {
    // LCD ekranı güncelleme
  }


Çok Ekranlı Kontrol Paneli

Arduino Mega'nın çoklu haberleşme portlarını kullanan bir kontrol paneli projesi:

• Kullanılan Komponentler:
  • Arduino Mega 2560 R3 CH340
  • 7" Nextion HMI Dokunmatik Ekran
  • 3.2" TFT LCD Ekran
  • 20x4 I2C LCD Ekran
  • OLED 128x64 Ekran
  • ESP8266 WiFi Modülü
  • SD Kart Modülü
  • DS3231 RTC Modülü
  • Çeşitli Buton ve LED'ler
• Temel Fonksiyonlar:
  • Birden fazla ekranı farklı haberleşme protokolleriyle kontrol
  • Nextion ekranla gelişmiş kullanıcı arayüzü
  • TFT ekranda grafik ve veri görselleştirme
  • OLED ve LCD'lerde durum bilgisi gösterimi
  • WiFi üzerinden uzaktan erişim ve kontrol
  • SD karta veri kaydetme ve yükleme
• Kod Örnekleri:

  #include <SPI.h>
  #include <Wire.h>
  #include <SD.h>
  #include <Adafruit_GFX.h>
  #include <Adafruit_SSD1306.h>
  #include <MCUFRIEND_kbv.h>
  #include <LiquidCrystal_I2C.h>
  #include <NexConfig.h>
  #include <Nextion.h>
  #include <SoftwareSerial.h>
  #include <RTClib.h>

  // Ekran tanımlamaları
  MCUFRIEND_kbv tft;
  Adafruit_SSD1306 oled(128, 64, &Wire, -1);
  LiquidCrystal_I2C lcd(0x27, 20, 4);
  SoftwareSerial espSerial(10, 11); // RX, TX

  // RTC
  RTC_DS3231 rtc;

  // SD Kart
  const int chipSelect = 53;

  // Değişkenler
  int screen = 0;
  String serialBuffer = "";
  bool wifiConnected = false;

  void setup() {
    Serial.begin(9600);      // Debug
    Serial1.begin(9600);     // Nextion
    espSerial.begin(115200); // ESP8266

    // LCD başlatma
    lcd.init();
    lcd.backlight();
    lcd.print("Baslatiliyor...");

    // OLED başlatma
    oled.begin(SSD1306_SWITCHCAPVCC, 0x3C);
    oled.display();
    oled.clearDisplay();

    // TFT başlatma
    tft.reset();
    uint16_t ID = tft.readID();
    tft.begin(ID);
    tft.setRotation(1);
    tft.fillScreen(0x0000);

    // SD Kart
    if (!SD.begin(chipSelect)) {
      Serial.println("SD kart başlatılamadı!");
    }

    // RTC
    if (!rtc.begin()) {
      Serial.println("RTC bulunamadı!");
    }

    // ESP8266 yapılandırma
    configureESP8266();

    lcd.clear();
    lcd.print("Sistem Hazir");
  }

  void loop() {
    // Saat ve tarih güncelleme
    DateTime now = rtc.now();
    updateClocks(now);

    // Nextion ile haberleşme
    while (Serial1.available()) {
      processNextionInput();
    }

    // ESP8266 ile haberleşme
    while (espSerial.available()) {
      processESPInput();
    }

    // TFT ekran güncelleme
    if (millis() % 1000 == 0) {
      updateTFTScreen();
    }

    // OLED ekran güncelleme
    if (millis() % 500 == 0) {
      updateOLEDScreen();
    }

    // LCD ekran güncelleme
    if (millis() % 2000 == 0) {
      updateLCDScreen();
    }
  }

  void configureESP8266() {
    // ESP8266 modülünü yapılandırma
  }

  void processNextionInput() {
    // Nextion ekrandan gelen verileri işleme
  }

  void processESPInput() {
    // ESP8266'dan gelen verileri işleme
  }

  void updateTFTScreen() {
    // TFT ekranı güncelleme
  }

  void updateOLEDScreen() {
    // OLED ekranı güncelleme
  }

  void updateLCDScreen() {
    // LCD ekranı güncelleme
  }

  void updateClocks(DateTime now) {
    // Tüm ekranlarda saat gösterimi güncelleme
  }


---

Karşılaştırma ve Alternatifler

Arduino Mega 2560 R3 CH340'ın diğer geliştirme platformlarıyla karşılaştırması ve seçim kriterleri.

Arduino Ailesi İçinde Karşılaştırma

Arduino Mega'nın diğer Arduino kartlarıyla karşılaştırması:

• Arduino Mega vs Arduino Uno:
  • Arduino Mega: 54 dijital I/O, 16 analog giriş, 256 KB flash, 8 KB SRAM
  • Arduino Uno: 14 dijital I/O, 6 analog giriş, 32 KB flash, 2 KB SRAM
  • Uygulama: Mega büyük projeler için, Uno küçük ve basit projeler için
  • Fiyat: Mega daha pahalı, Uno daha ekonomik
• Arduino Mega vs Arduino Due:
  • Arduino Mega: 8-bit ATmega2560, 16 MHz, 5V lojik seviyesi
  • Arduino Due: 32-bit ARM Cortex-M3, 84 MHz, 3.3V lojik seviyesi
  • Performans: Due daha hızlı işlem gücü ve daha fazla bellek
  • Uyumluluk: Mega daha geniş shield ve kütüphane desteği
• Arduino Mega vs Arduino Nano/Mini:
  • Arduino Mega: Tam boyutlu, tüm pinlere kolay erişim
  • Arduino Nano/Mini: Küçük boyut, sınırlı pin sayısı
  • Kullanım: Mega masaüstü projeler için, Nano/Mini alan kısıtlı uygulamalar için
  • Entegrasyon: Mega breadboard dostu değil, Nano breadboard uyumlu

Diğer Platformlarla Karşılaştırma

Arduino Mega'nın diğer mikrodenetleyici platformlarıyla karşılaştırması:

• Arduino Mega vs Raspberry Pi:
  • Arduino Mega: Mikrodenetleyici, gerçek zamanlı işlemler, analog girişler
  • Raspberry Pi: Mikrobilgisayar, işletim sistemi, yüksek işlem gücü
  • Kullanım: Mega elektromekanik kontrol için, Pi görüntü işleme/AI için
  • Tamamlayıcılık: İkisi birlikte kullanılabilir (Pi beyin, Mega kas)
• Arduino Mega vs ESP32/ESP8266:
  • Arduino Mega: Daha fazla I/O, güvenilir çalışma
  • ESP32/ESP8266: Dahili WiFi/Bluetooth, daha güçlü işlemci
  • Fiyat: ESP modülleri genellikle daha ekonomik
  • Enerji tüketimi: ESP modülleri derin uyku modları ile daha verimli
• Arduino Mega vs STM32 Devreleri:
  • Arduino Mega: Kolay programlama, geniş topluluk desteği
  • STM32: 32-bit mimarisi, daha yüksek hız, daha gelişmiş periferaller
  • Geliştirme: STM32 daha karmaşık geliştirme süreci
  • Profesyonel kullanım: STM32 endüstriyel uygulamalarda daha yaygın

CH340 vs FTDI USB-Seri Çip Karşılaştırması

CH340 ve FTDI çiplerinin avantaj ve dezavantajları:

• Sürücü Desteği:
  • FTDI: Daha yaygın ve uzun süredir kullanımda, stabil sürücüler
  • CH340: Bazı sistemlerde ek sürücü kurulumu gerekebilir
  • Windows 10/11: İki chip için de otomatik sürücü desteği iyileşti
  • Linux: İki chip de genellikle sürücüsüz çalışır
• Güvenilirlik ve Performans:
  • FTDI: Endüstri standardı, yüksek güvenilirlik
  • CH340: Normal kullanımda benzer performans
  • Yüksek hızlı veri aktarımı: FTDI biraz daha iyi
  • Üretim kalitesi: FTDI daha tutarlı
• Maliyet ve Erişim:
  • FTDI: Daha pahalı, lisanslı ürün
  • CH340: Çok daha ekonomik, yaygın kullanım
  • Sahte çip: FTDI sahteleri yaygın, dikkatli olunmalı
  • Maliyet-performans: CH340 daha iyi değer sunar

Proje Türüne Göre Seçim Kriterleri

Arduino Mega'nın hangi durumlarda tercih edilmesi gerektiğine dair rehber:

• Arduino Mega'nın İdeal Olduğu Durumlar:
  • Çok sayıda I/O pini gerektiren projeler
  • Birden fazla haberleşme protokolü gerektiren uygulamalar
  • Büyük kod boyutu ve karmaşık algoritmalara sahip yazılımlar
  • Çoklu sensör/aktüatör kontrolü
• Arduino Mega'nın Aşırı Olabileceği Durumlar:
  • Basit LED/buton projeleri
  • Az sayıda I/O ile çalışan uygulamalar
  • Pil ile çalışan, düşük güç tüketimi gerektiren projeler
  • Maliyet kritik hobby projeleri
• Diğer Platformların Tercih Edilebileceği Durumlar:
  • Kablosuz bağlantı öne çıkan projeler için ESP32/ESP8266
  • İşletim sistemi/UI gerektiren projeler için Raspberry Pi
  • Yüksek hızlı işlem gerektiren uygulamalar için STM32
  • Taşınabilir ve minimal projeler için Arduino Nano/Pro Mini

---

Sorun Giderme ve İpuçları

Arduino Mega 2560 R3 CH340 kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm önerileri.

CH340 Sürücü Sorunları

CH340 USB-seri dönüştürücü ile ilgili sorunlar ve çözümleri:

• Kart Tanınmıyor Sorunu:
  • CH340 sürücülerinin güncel versiyonunu yükleme
  • Farklı USB portlarını deneme
  • USB kablosu kalitesini kontrol etme (veri kablosu olduğundan emin olma)
  • Windows Aygıt Yöneticisinde port durumunu kontrol etme
• Windows İçin Çözüm:
  • CH340 sürücülerini üretici sitesinden indirme
  • Sürücü yüklemesini yönetici olarak çalıştırma
  • Yükleme sonrası bilgisayarı yeniden başlatma
  • Windows Update ile çakışmaları kontrol etme
• macOS İçin Çözüm:
  • macOS için özel CH340 sürücüsü yükleme
  • System Preferences > Security & Privacy'den sürücü izinlerini onaylama
  • macOS güvenlik ayarlarında değişiklik yapma
  • Port izinlerini terminal üzerinden ayarlama

Donanım ve Elektriksel Sorunlar

Arduino Mega ile karşılaşılabilecek fiziksel ve elektriksel sorunlar:

• Güç Sorunları:
  • Yetersiz güç kaynağı sorunları ve çözümleri
  • Harici güç kaynağı kullanımı ve dikkat edilecek noktalar
  • 5V ve 3.3V regülatörlerinin aşırı ısınma nedenleri
  • USB üzerinden yüksek akım çekme hataları
• Pin ve I/O Hataları:
  • Yanlış pin konfigürasyonundan kaynaklanan sorunlar
  • Maximum akım limitlerini aşma ve sonuçları
  • Yüksek indüktif yükler (röle, motor) bağlantı hataları
  • INPUT_PULLUP kullanımının önemi ve floating pinler
• Reset ve Bootloader Sorunları:
  • Sürekli resetleme nedenleri ve çözümleri
  • Bootloader hasarı belirtileri
  • ICSP ile bootloader yeniden yükleme
  • Auto-reset devre dışı bırakma seçenekleri

Yazılım ve Programlama Sorunları

Arduino Mega ile yazılım geliştirme sırasında karşılaşılabilecek sorunlar:

• Derleme Hataları:
  • Yetersiz flash bellek sorunları ve optimizasyon
  • SRAM sınırları ve bellek sızıntıları
  • Kütüphane çakışmaları ve çözümleri
  • Arduino IDE versiyonu ile uyumluluk sorunları
• Zamanlama ve İşlem Sorunları:
  • Delay() kullanımının yan etkileri
  • Millis() ile daha iyi zamanlama yöntemleri
  • İşlem yoğunluğundan kaynaklanan yanıt gecikmesi
  • Kesmeler (interrupt) ve öncelik sorunları
• Seri İletişim Sorunları:
  • Baud rate uyumsuzlukları
  • Seri buffer taşması ve veri kaybı
  • Çoklu seri port kullanımında yaşanan karışıklıklar
  • Seri monitör döngü sorunları

Performans Optimizasyonu

Arduino Mega'nın performansını en üst düzeye çıkarma yöntemleri:

• Kod Optimizasyonu:
  • Loop içinde gereksiz işlemleri azaltma
  • Değişken tiplerini optimize etme (int vs byte)
  • Matematiksel işlemleri basitleştirme
  • Bit manipülasyon tekniklerini kullanma
• Donanım Optimizasyonu:
  • Doğrudan port manipülasyonu ile I/O hızlandırma
  • Analog referans optimizasyonu
  • ADC örnekleme hızını artırma teknikleri
  • Çevresel gürültüyü azaltma için PCB tasarım önerileri
• Enerji Tasarrufu:
  • Uyku modları ve power-down teknikleri
  • Kullanılmayan periferalleri kapatma
  • Düşük güç tüketimli sensör kullanımı
  • Voltaj regülasyonu verimliliğini artırma

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
