NRF24L01 2.4GHz Alıcı Verici Wireless Modülü

NRF24L01 2.4GHz Alıcı Verici Wireless Modülü

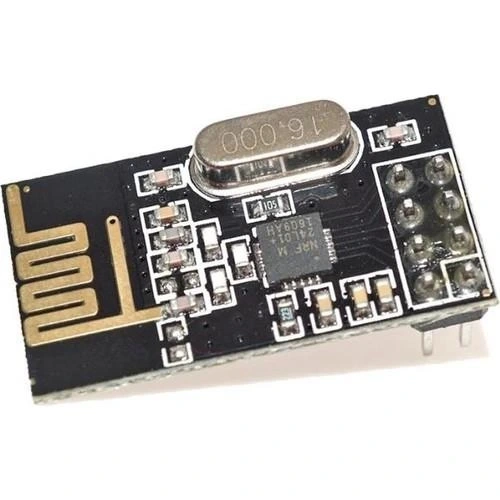

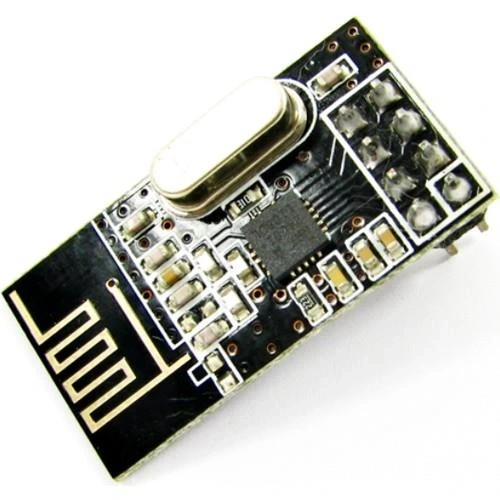

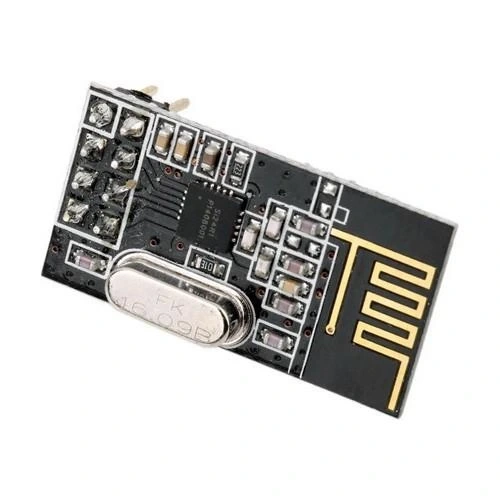

NRF24L01 2.4GHz Alıcı Verici Wireless Modülü, Nordic Semiconductor'ün NRF24L01+ çipine dayalı, düşük güç tüketimli ve yüksek performanslı bir kablosuz haberleşme çözümüdür. 2.4GHz ISM bandında çalışan bu kompakt modül, açık alanda 100 metreye kadar iletişim mesafesi sağlar.

SPI arayüzü ile kolay entegrasyon sağlayan bu modül, Arduino ve diğer mikrodenetleyici platformlarıyla mükemmel uyum göstererek, kablosuz iletişim gerektiren projeleriniz için ideal bir çözüm sunar.

Çoklu kanal desteği ve düşük güç tüketimi özellikleriyle öne çıkan bu wireless modül, pil ile çalışan uygulamalarda uzun ömür sunar ve voltaj dönüştürücüler ile birlikte kullanılarak farklı güç kaynaklarından beslenebilir.

Teknik Özellikler

NRF24L01 2.4GHz Alıcı Verici Wireless Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çip Modeli: NRF24L01+
• Çalışma Frekansı: 2.4GHz ISM bandı
• Modülasyon Tipi: GFSK
• Maksimum İletişim Mesafesi: 100m (açık alanda, standart antenli)
• Çalışma Gerilimi: 1.9V-3.6V DC
• Çalışma Akımı:
  • İletim Modunda: 11.3mA (0dBm güçte)
  • Alıcı Modunda: 13.5mA
  • Power Down Modunda: 900nA
  • Standby Modunda: 26μA
• Veri İletişim Arayüzü: SPI (10Mbps'e kadar)
• Veri İletim Hızı: 250kbps, 1Mbps veya 2Mbps (seçilebilir)
• Verici Gücü: 0, -6, -12, -18dBm (programlanabilir)
• Alıcı Hassasiyeti: -94dBm (250kbps modunda)
• Kanal Sayısı: 125 kanal (125 farklı frekans)
• Adres Genişliği: 3-5 bayt
• Veri Paketi Boyutu: 1-32 bayt
• CRC Kontrolü: 8-bit veya 16-bit (dahili)
• Anten Tipi: PCB anten (dahili)
• PCB Boyutları: 15mm × 29mm × 4mm
• Pin Sayısı: 8 pin (2.54mm pitch)
• Çalışma Sıcaklığı: -40°C ila +85°C

Kullanım Alanları

NRF24L01 2.4GHz Alıcı Verici Wireless Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.

IoT ve Sensör Ağları

• Kablosuz sensör veri toplama sistemleri
• Ev otomasyonu uygulamaları
• Çevresel izleme sistemleri
• Uzaktan sıcaklık ve nem ölçümü
• Akıllı tarım uygulamaları

Uzaktan Kontrol Projeleri

• RC araba, uçak, drone kontrol sistemleri
• Kablosuz kumanda ve joystick uygulamaları
• Robotik projeler
• Uzaktan röle ve motor kontrolü
• Akıllı ışık sistemleri

Veri İletişim Çözümleri

• Kablosuz PC-mikrodenetleyici haberleşmesi
• Çoklu nokta ağ sistemleri
• Kablosuz veri loggerlar
• İki yönlü telemetri sistemleri
• Düşük bant genişlikli kablosuz iletişim

Avantajlar ve Özellikler

NRF24L01 2.4GHz Alıcı Verici Wireless Modülü'nün sağladığı avantajlar ve çözümler.

• Düşük Güç Tüketimi: Pil ile çalışan projeler için ideal
• Yüksek Veri Hızı: 2Mbps'e kadar veri iletim kapasitesi
• Çoklu Kanal Desteği: 125 farklı kanal ile parazit önleme
• Otomatik Paket İşleme: Otomatik onaylama ve tekrar gönderme
• Çoklu Alıcı Desteği: Bir verici altı farklı alıcıya veri gönderebilir
• Kompakt Boyut: Küçük projelere kolayca entegre edilebilir
• Kolay Programlama: Hazır kütüphaneler ile basit kullanım
• Maliyet Etkin: Ekonomik kablosuz haberleşme çözümü
• Çift Yönlü İletişim: Hem alıcı hem verici olarak çalışabilme
• Güvenlik: Adres filtreleme ve CRC kontrol mekanizmaları

Kurulum ve Bağlantı

NRF24L01 2.4GHz Alıcı Verici Wireless Modülü'nün kurulum ve bağlantı süreci hakkında bilgiler.

NRF24L01 modülü pinleri ve işlevleri:

• VCC: 1.9V-3.6V güç kaynağı (önerilen: 3.3V)
• GND: Toprak bağlantısı
• CE: Chip Enable, iletim/alım modunu etkinleştirmek için
• CSN: Chip Select Not, SPI haberleşmesi için
• SCK: SPI Clock sinyali
• MOSI: Master Out Slave In (SPI veri çıkışı)
• MISO: Master In Slave Out (SPI veri girişi)
• IRQ: Kesme (Interrupt) pini, opsiyonel kullanım

Arduino ile temel bağlantı şeması:

• NRF24L01 VCC → Arduino 3.3V (5V'a doğrudan bağlamayın!)
• NRF24L01 GND → Arduino GND
• NRF24L01 CE → Arduino dijital pin (örn. pin 9)
• NRF24L01 CSN → Arduino dijital pin (örn. pin 10)
• NRF24L01 SCK → Arduino pin 13 (UNO/NANO)
• NRF24L01 MOSI → Arduino pin 11 (UNO/NANO)
• NRF24L01 MISO → Arduino pin 12 (UNO/NANO)
• NRF24L01 IRQ → Arduino dijital pin (opsiyonel, örn. pin 2)

Güç kaynağı stabilizasyonu:

• VCC ve GND arasına 10µF kapasitör bağlayın
• Kararlı çalışma için 3.3V regülatör kullanın
• Arduino 5V'dan beslemek için 3.3V regülatör modülü kullanın

Gerekli Arduino kütüphaneleri:

• RF24 Kütüphanesi (TMRh20 versiyonu önerilir)
• SPI Kütüphanesi (Arduino IDE ile gelir)

Sorun Giderme ve İpuçları

NRF24L01 2.4GHz Alıcı Verici Wireless Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Modül İletişim Kurmuyor: Güç kaynağını kontrol edin, 10µF bypass kapasitörü ekleyin
• Kararsız Çalışma: Güç hattına filtreleme kapasitörü ekleyin, 3.3V regülatör kullanın
• Düşük Menzil: Engelleri azaltın, modülleri yüksekte konumlandırın, harici antenli model kullanın
• Veri Kaybı: Auto-ACK özelliğini etkinleştirin, daha düşük veri hızı kullanın
• SPI Haberleşme Hatası: Bağlantıları kontrol edin, doğru pin tanımlamalarını yapın

Verimli Kullanım İpuçları

• Pil ömrünü uzatmak için düşük güç modlarını kullanın
• Veri bütünlüğü için AUTO_ACK özelliğini etkinleştirin
• 2.4GHz Wi-Fi ağlarından gelen paraziti azaltmak için kanal değiştirin
• Uzun mesafe iletişim için PA+LNA modüllerini tercih edin
• Büyük veri iletimi için payload boyutunu optimize edin
• Çok sayıda modül ile çalışırken farklı adresler ve kanallar kullanın

Paket İçeriği

• NRF24L01 2.4GHz Alıcı Verici Wireless Modülü
