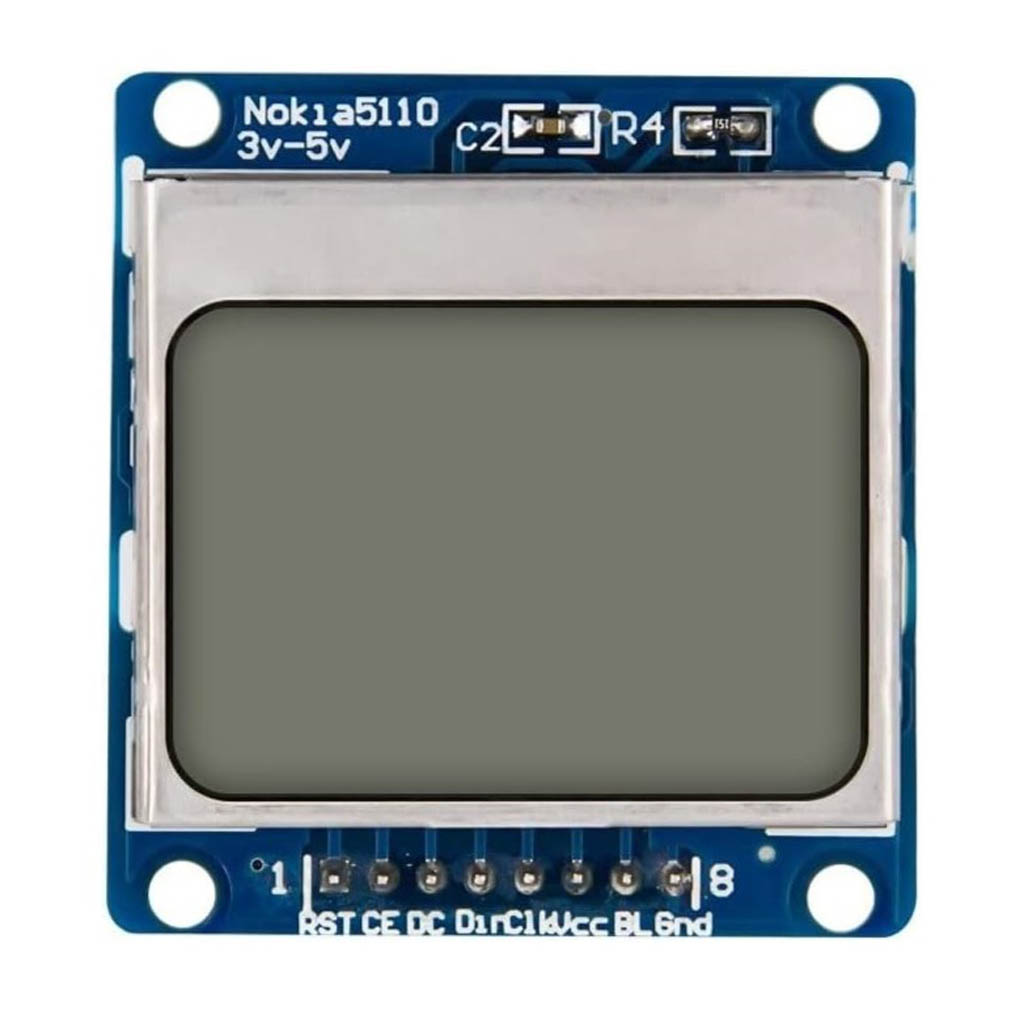

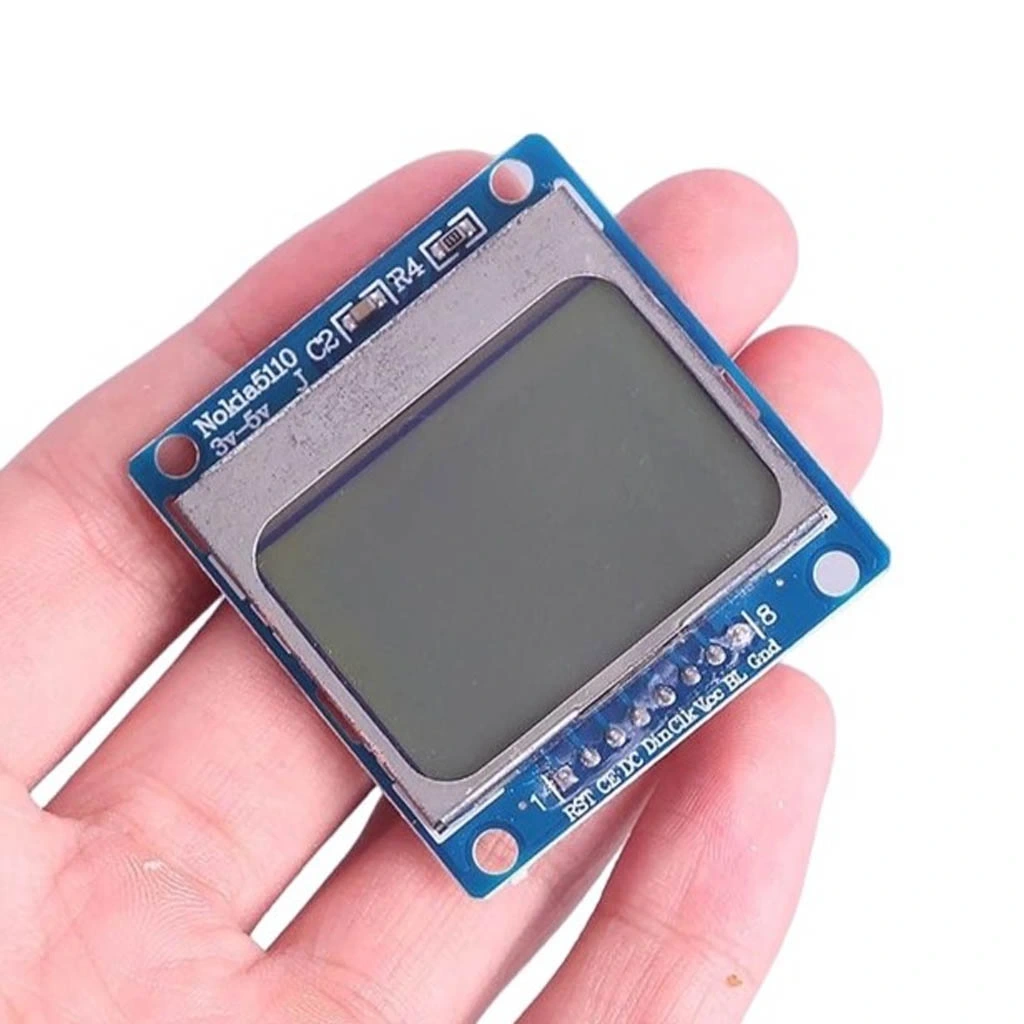

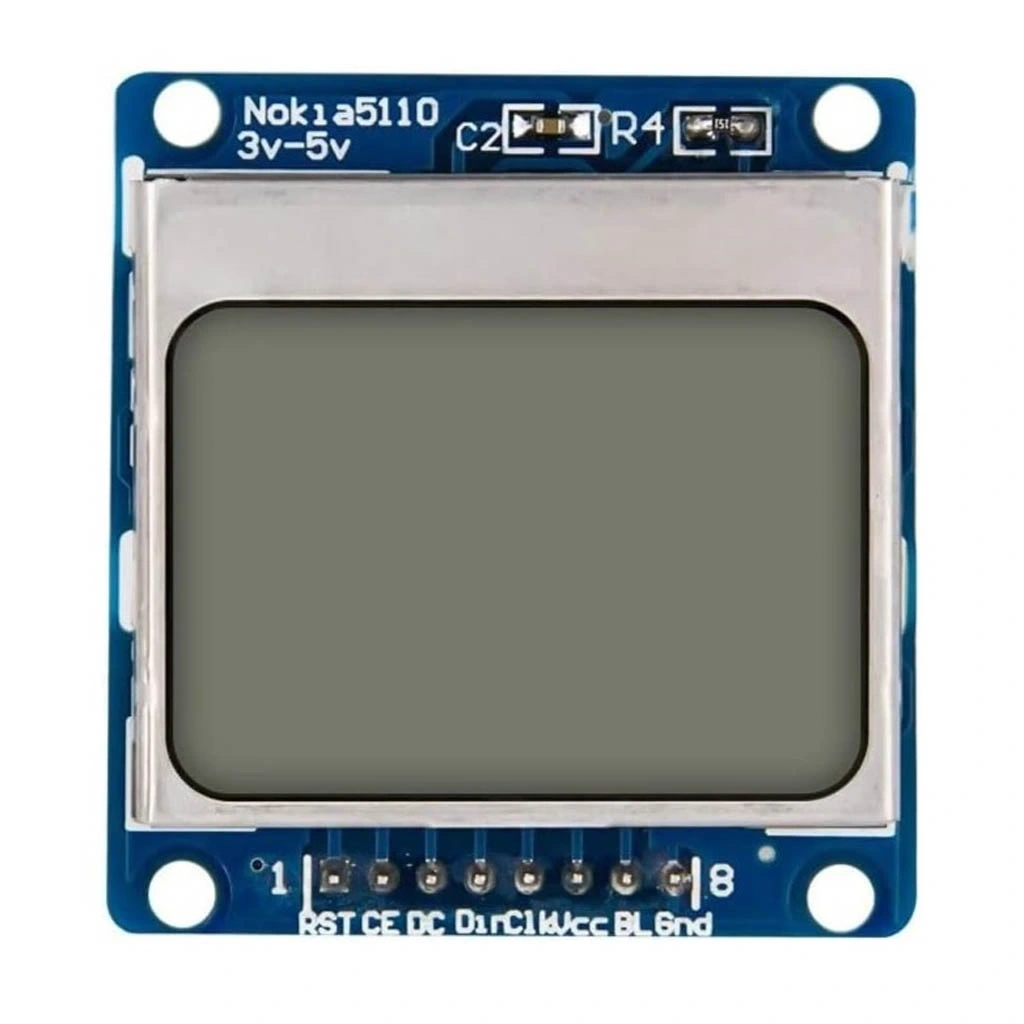

Nokia 5110 LCD Ekran Mavi
Nokia 5110 LCD Ekran Mavi, 84x48 piksel çözünürlüklü, arka ışıklı, kompakt bir grafik ekran modülüdür. Orijinal Nokia 5110 ve 3310 telefonlarında kullanılan PCD8544 kontrolcü çipini temel alan bu ekran, düşük güç tüketimi ve SPI arayüzü ile kolay entegrasyon sunar.
Arduino, Raspberry Pi ve diğer mikrodenetleyicilerle uyumlu olan bu modül, küçük projelerde metin ve basit grafikler göstermek için idealdir. 3.3V-5V voltaj seviyelerinde çalışabilir ve üzerindeki arka ışık kontrolü sayesinde farklı aydınlatma koşullarında görünürlük sağlar.
Nokia 5110 LCD Ekran Mavi, Arduino projelerinizde menüler, basit grafikler veya küçük oyunlar göstermek için mükemmel bir çözümdür. Düşük güç tüketimi, kolay montaj ve kullanımıyla popüler bir seçenektir. LCD ve LCD Ekran kategorimizde bulabileceğiniz bu modül, robotik, hava istasyonları ve taşınabilir cihazlarda kullanıcı arayüzü oluşturmanın ekonomik bir yoludur.
Teknik Özellikler
Nokia 5110 LCD Ekran Mavi'nin detaylı teknik özellikleri aşağıda listelenmiştir.
- Kontrolcü Çipi: PCD8544
- Ekran Tipi: Grafik LCD
- Çözünürlük: 84 x 48 piksel
- Arayüz: SPI (Serial Peripheral Interface)
- Çalışma Voltajı: 3.3V - 5V (mantık seviyesi)
- Ekran Voltajı: 2.7V - 3.3V
- Ekran Rengi: Mavi arka ışık ile siyah-beyaz
- Arka Işık: LED, ayrı kontrol pini ile ayarlanabilir

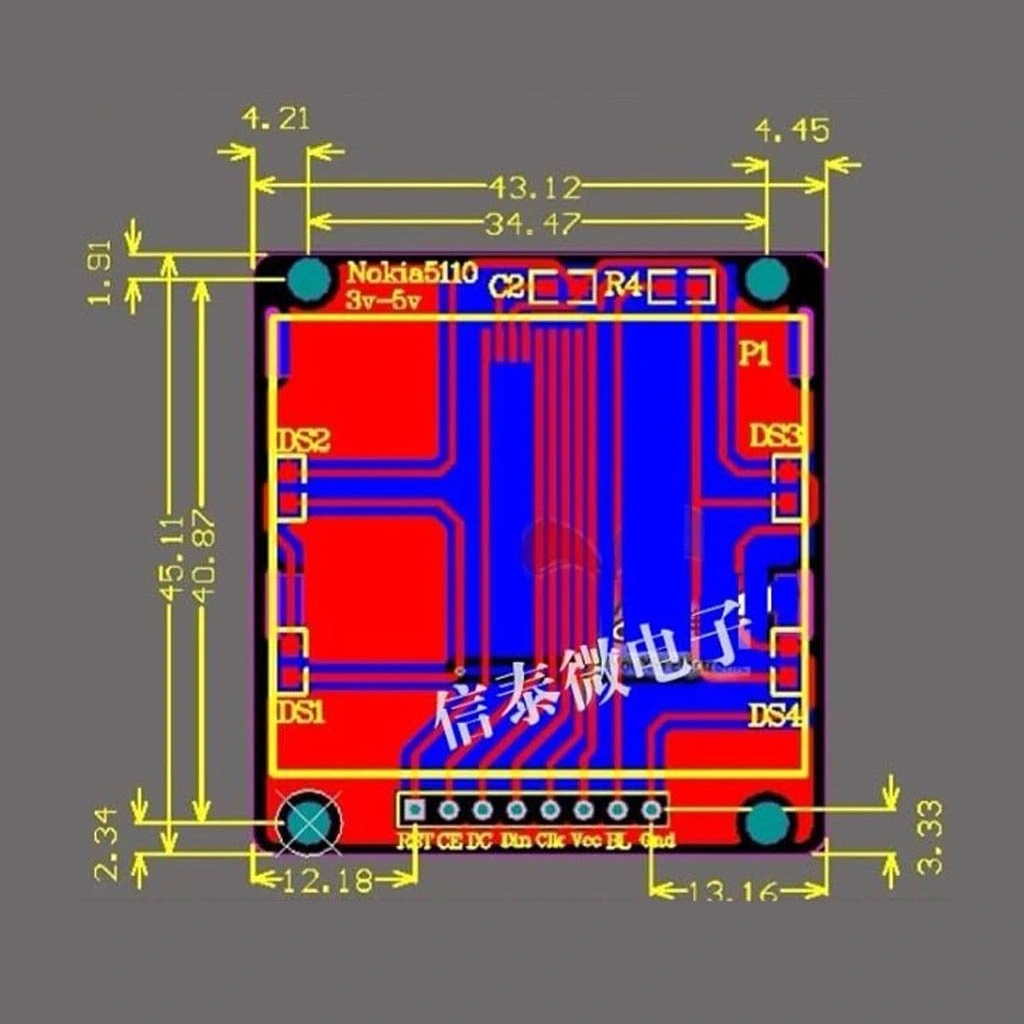

- Ekran Boyutları: Yaklaşık 43.0 mm x 43.0 mm
- PCB Boyutları: Yaklaşık 45.0 mm x 45.0 mm

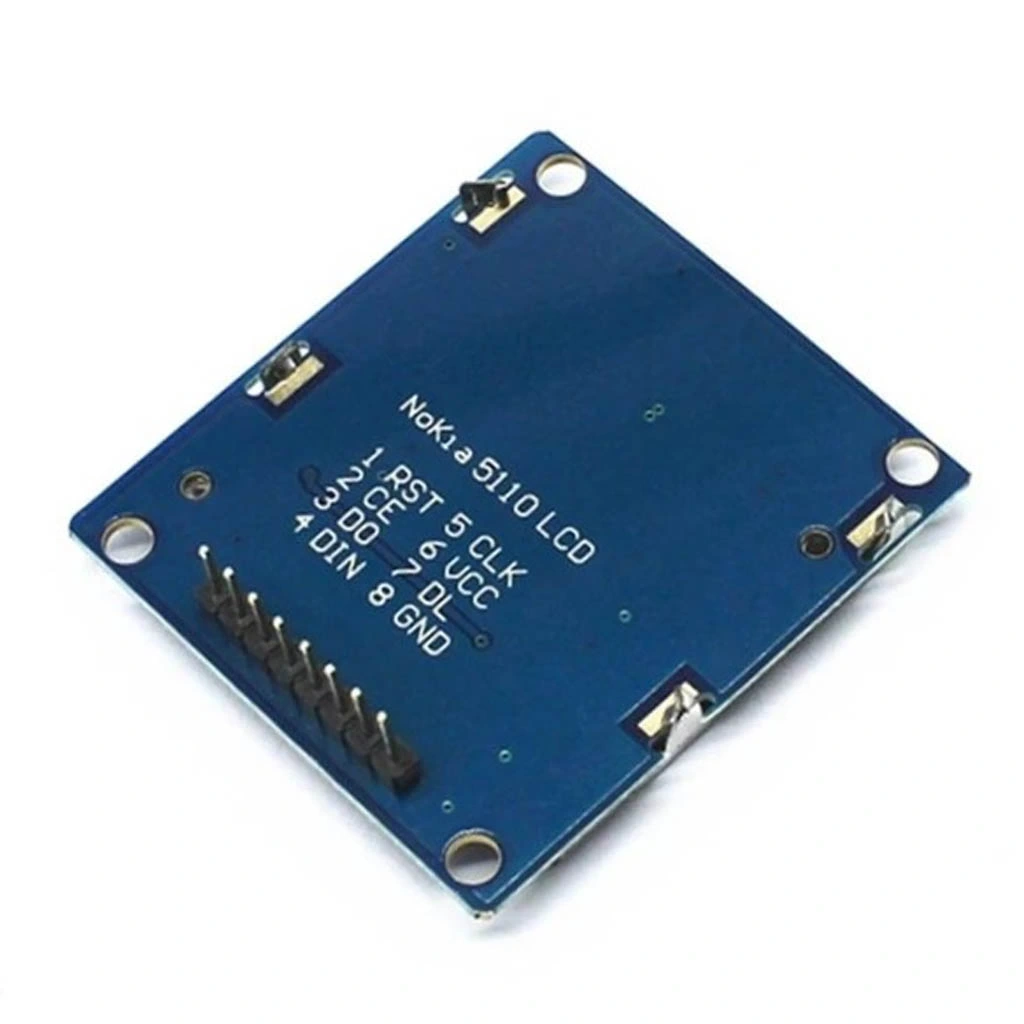

- Bağlantı Pinleri: 8 pin (RST, CE, DC, DIN, CLK, VCC, BL, GND)
- Güç Tüketimi: ~0.4mA (ekran açık, arka ışık kapalı), ~80mA (arka ışık açık)
- Görüş Açısı: Geniş görüş açısı, kontrast ayarlanabilir
- Çalışma Sıcaklığı: -25°C ile +70°C arası
- Montaj Delikleri: 4 adet, 3mm çapında

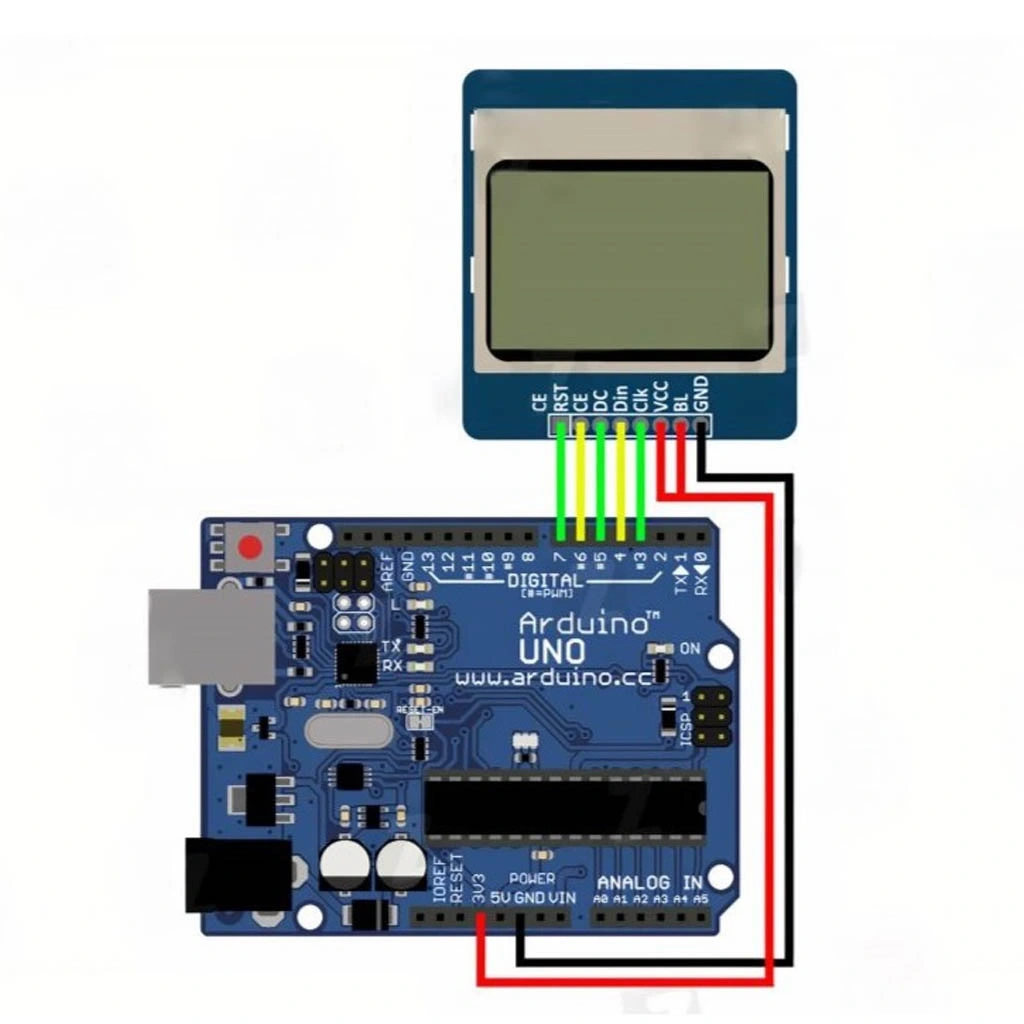

Bağlantı ve Kurulum
Nokia 5110 LCD Ekran Mavi'nin doğru ve güvenli bir şekilde bağlanması için gerekli bilgiler ve adımlar.
İpucu: 5V Arduino ile kullanırken LCD'nin VCC pinine 3.3V bağlayın, ancak lojik pinleri 5V ile çalışabilir.
İlgili Ürün Kategorilerimiz
Nokia 5110 LCD Ekran, Arduino projeleriniz için ideal bir görüntüleme çözümüdür. SPI haberleşme protokolü sayesinde Arduino kartlarınızla kolayca entegre edebilirsiniz. Sensör verilerini görüntülemek, kullanıcı arayüzleri oluşturmak veya grafik göstermek için Arduino Uno, Nano, Mega veya diğer geliştirme kartları ile kullanabilirsiniz. Düşük güç tüketimi ve kompakt boyutu sayesinde taşınabilir Arduino projeleriniz için mükemmel bir eklentidir.
Ürünleri İncele →Projeleriniz için çeşitli ekran çözümleri sunan LCD ve LCD Ekran kategorimizde, Nokia 5110 gibi kompakt ve düşük güç tüketimli ekranların yanı sıra, karakter LCD'ler, OLED ekranlar ve daha birçok görüntüleme seçeneği bulabilirsiniz. Kullanıcı arayüzleri oluşturmak, veri görselleştirmek veya bilgi göstermek için ihtiyacınıza uygun ekran modüllerini keşfedin. Her türlü elektronik projeniz için farklı boyut ve özelliklerde ekran çözümleri bu kategoride sizi bekliyor.
Ürünleri İncele →
Neden Voltaj.Net'ten Almalısınız?
Voltaj.Net, elektronik komponent ve geliştirme platformları konusunda Türkiye'nin güvenilir tedarikçisi olarak kaliteli ürünleri uygun fiyatlarla sunmaktadır.
- Kalite Güvencesi: Test edilmiş ve onaylanmış, güvenilir Nokia 5110 LCD ekranlar.
- Teknik Destek: Ürün kullanımı ve projeleriniz konusunda uzman desteği.
- Hızlı Teslimat: Stoktan hızlı gönderim ve takip edilebilir kargo.
- Tamamlayıcı Ürünler: Projeleriniz için gerekli tüm elektronik bileşenler ve aksesuarlar.
- Uygun Fiyatlar: Kaliteden ödün vermeden rekabetçi fiyatlandırma.
- Güvenilir Alışveriş: Kolay sipariş ve iade süreci, güvenli ödeme seçenekleri.
- Proje Desteği: Blog ve forum ile bilgi paylaşımı, proje rehberleri.
- Toplu Alım İmkanı: Eğitim kurumları ve büyük projeler için özel fiyatlandırma.
Ürün Hakkında Sıkça Sorulan Sorular
Nokia 5110 LCD ekranın çözünürlüğü nedir?
84x48 piksel çözünürlüğe sahiptir. Bu çözünürlük küçük grafikler ve birkaç satır metin göstermek için yeterlidir.
Arduino ile bağlantı yapmak için hangi pinler kullanılır?
RST, CE, DC, DIN, CLK, VCC, BL ve GND pinleri Arduino'nun dijital pinlerine ve güç hatlarına bağlanır.
Ekranın güç tüketimi ne kadardır?
Arka ışık kapalıyken yaklaşık 0.4mA, arka ışık açıkken yaklaşık 80mA güç tüketir.
Hangi kütüphaneler ile kullanılabilir?
Adafruit PCD8544 ve Adafruit GFX kütüphaneleri en yaygın kullanılan kütüphanelerdir.
5V Arduino ile kullanılabilir mi?
Evet, lojik pinler 5V uyumludur ancak VCC pinine 3.3V bağlanması önerilir.
Ekranda grafik çizebilir miyim?
Evet, nokta, çizgi, dikdörtgen, daire ve bitmap resimler gibi temel grafikler çizebilirsiniz.
Kontrast ayarı nasıl yapılır?
Yazılımda display.setContrast(değer) komutu ile 0-127 arasında değer vererek ayarlanabilir.
Ekran neden ters görünüyor veya hiç görüntü yok?
Kontrast ayarı, pin bağlantıları veya kütüphane başlatma kodlarında sorun olabilir.
