Nokia 5110 LCD Ekran Kırmızı

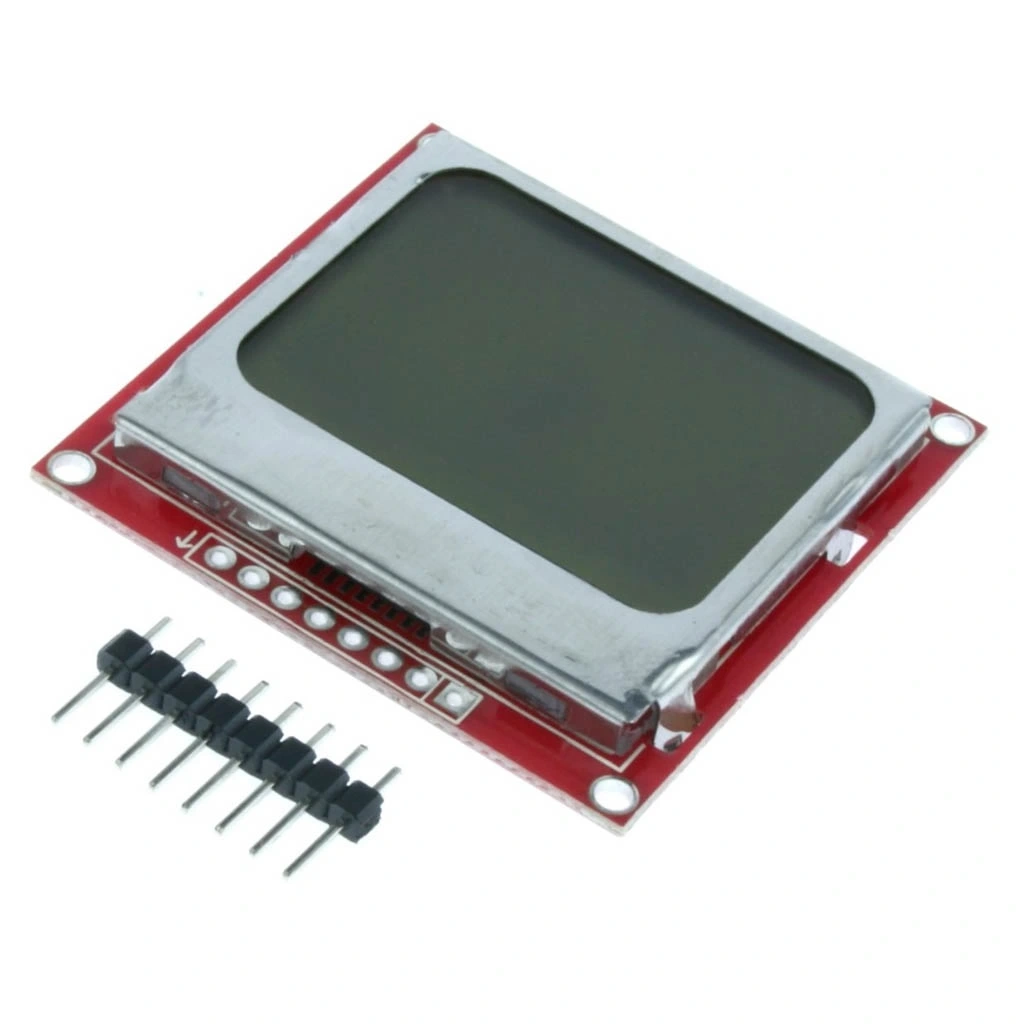

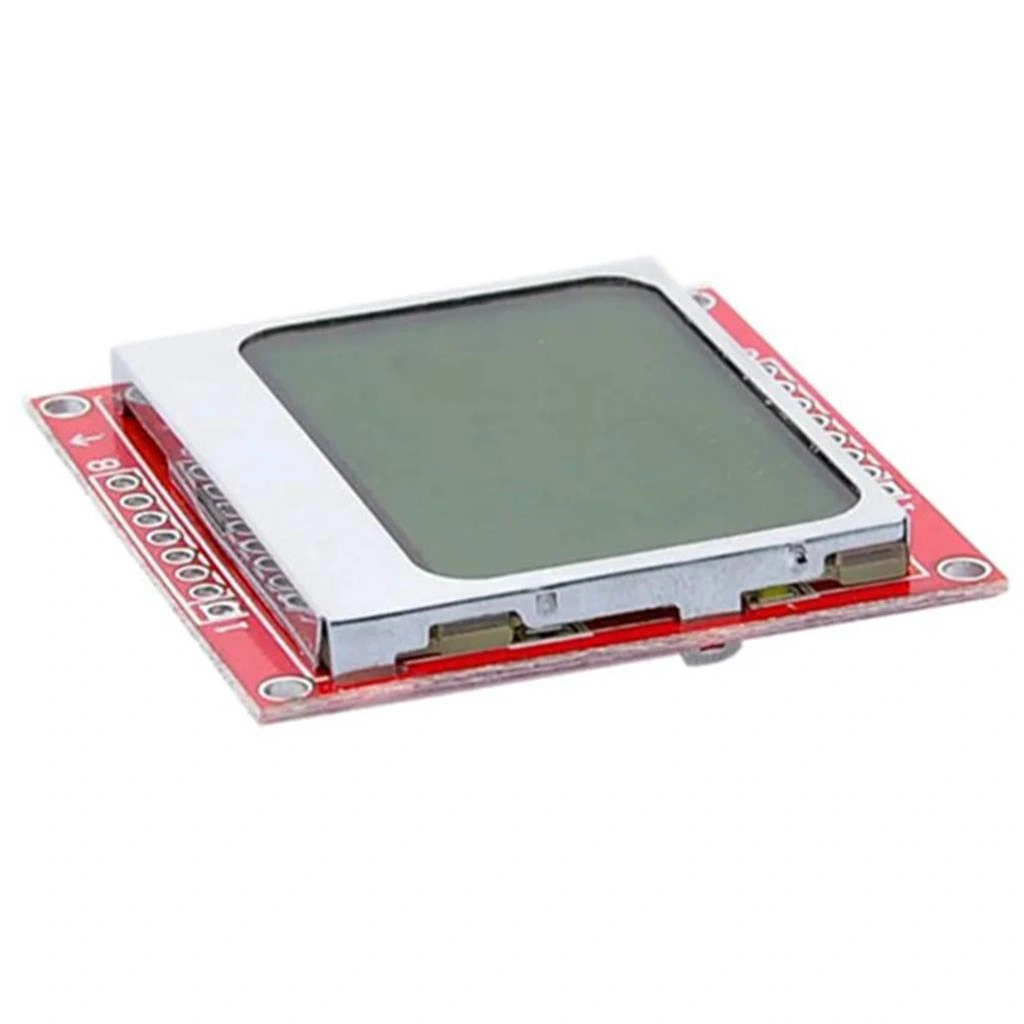

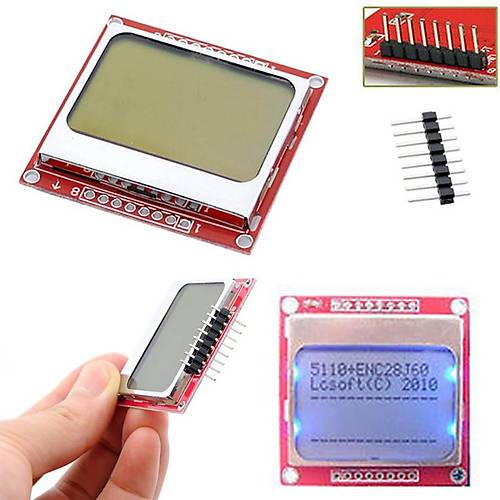

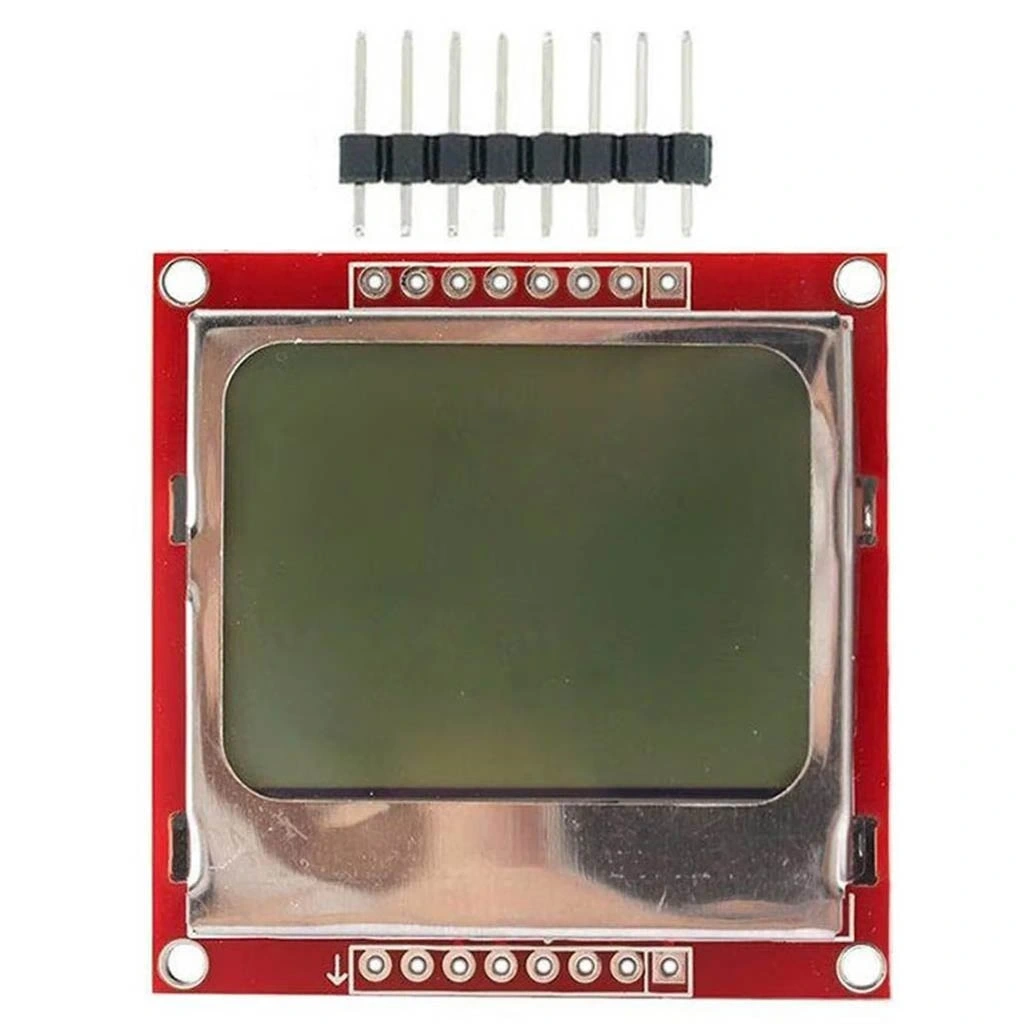

Nokia 5110 LCD Ekran Kırmızı, mikrodenetleyici projeleri için kullanışlı, kompakt ve enerji tasarruflu bir görüntüleme çözümüdür. Orijinal olarak Nokia 5110 cep telefonlarında kullanılan bu 84×48 piksel çözünürlüklü grafik ekran, günümüzde Arduino, Raspberry Pi ve diğer geliştirme platformlarına kolayca entegre edilebilir. Kırmızı arka ışığı sayesinde düşük ışık ortamlarında bile net görüntü sunan bu ekran, PCD8544 kontrolör çipi ile SPI iletişim protokolü üzerinden kontrol edilebilir.
Düşük enerji tüketimi, açık kaynaklı kütüphane desteği, geniş görüş açısı ve çeşitli çevre koşullarına dayanıklılık bu LCD ekranın öne çıkan özellikleridir. 84 sütun ve 48 satırlık piksel matris yapısı, metin ve basit grafikler için yeterli alanı sağlarken, minimum pin kullanımı sayesinde projelerinizdeki diğer bileşenler için daha fazla GPIO pini kullanılabilir durumda kalır. Bu özellikler, Nokia 5110 LCD Ekranı, sensör okuma, oyunlar, menü sistemleri ve parametre gösterimi gibi çeşitli uygulamalar için ideal bir seçim haline getirir.
Nokia 5110 LCD Ekran Kırmızı, Arduino projeleri için mükemmel bir ekran çözümüdür. LCD ve LCD Ekran kategorisinde bulunan bu ürün, kompakt boyutu, düşük enerji tüketimi ve kolay kullanımı ile projelerinize görsel arayüz eklemenin en ekonomik ve güvenilir yollarından biridir. Elektronik projelerinizde veri görselleştirme, menü sistemleri oluşturma veya basit grafikler gösterme ihtiyaçlarınız için tercih edebileceğiniz kullanışlı bir ekran modülüdür.
Teknik Özellikler
Nokia 5110 LCD Ekran Kırmızı'nın detaylı teknik özellikleri aşağıda listelenmiştir.
- Ekran Tipi: Grafik LCD
- Kontrolör Çipi: PCD8544 (veya eşdeğeri)
- Çözünürlük: 84×48 piksel (84 sütun, 48 satır)
- Ekran Rengi: Monokrom (siyah-beyaz)
- Arka Işık Rengi: Kırmızı
- Arka Işık Tipi: LED
- Çalışma Voltajı: 2.7V - 3.3V (lojik seviye)
- Arka Işık Voltajı: 3.3V (maksimum)
- Lojik Seviyesi: 3.3V (5V toleranslı değil)
- Haberleşme Protokolü: SPI (Serial Peripheral Interface)

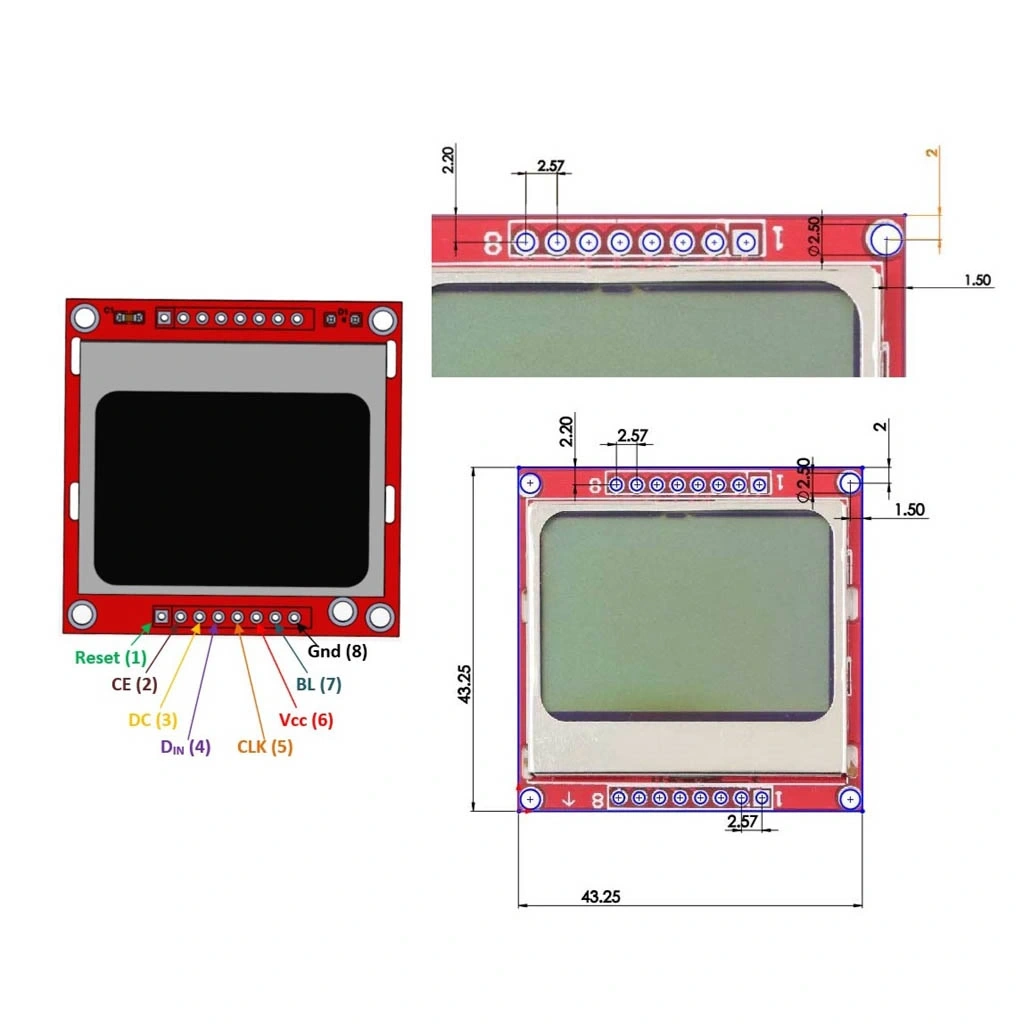

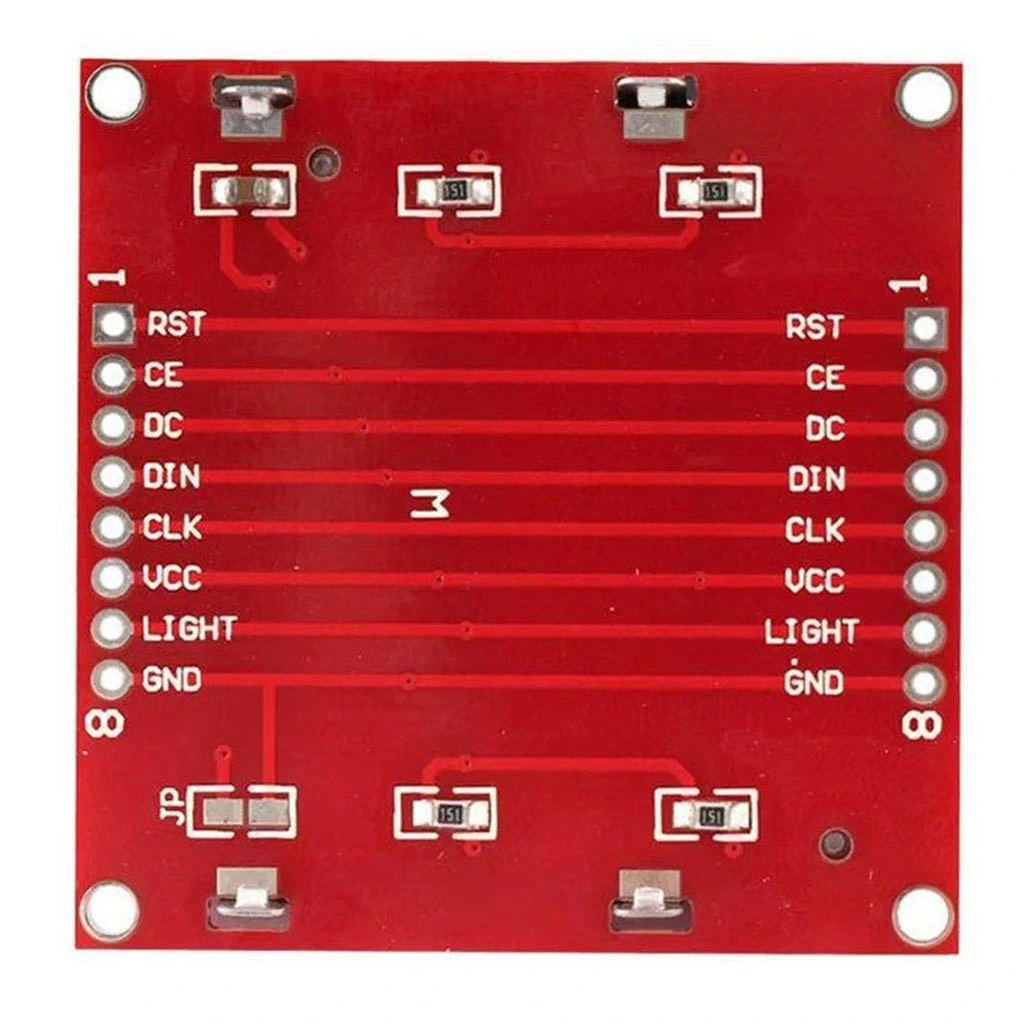

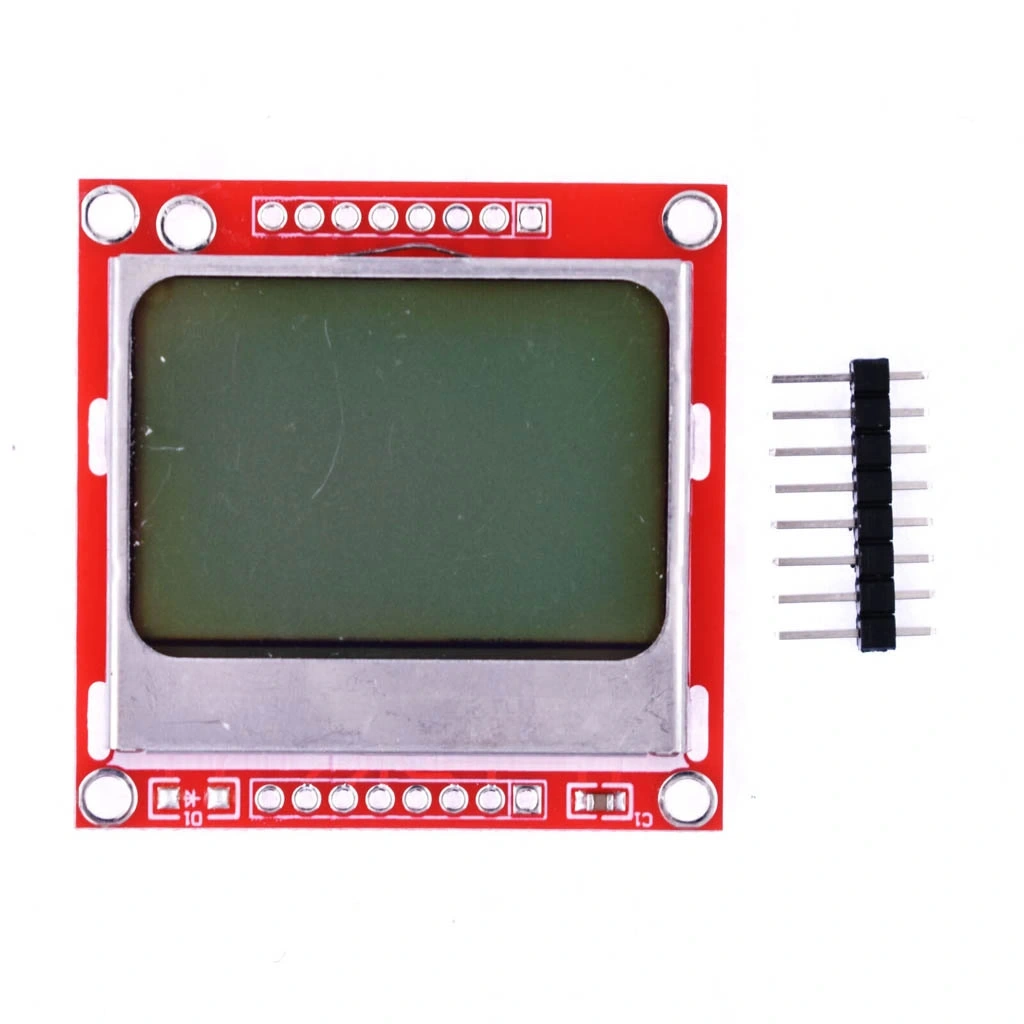

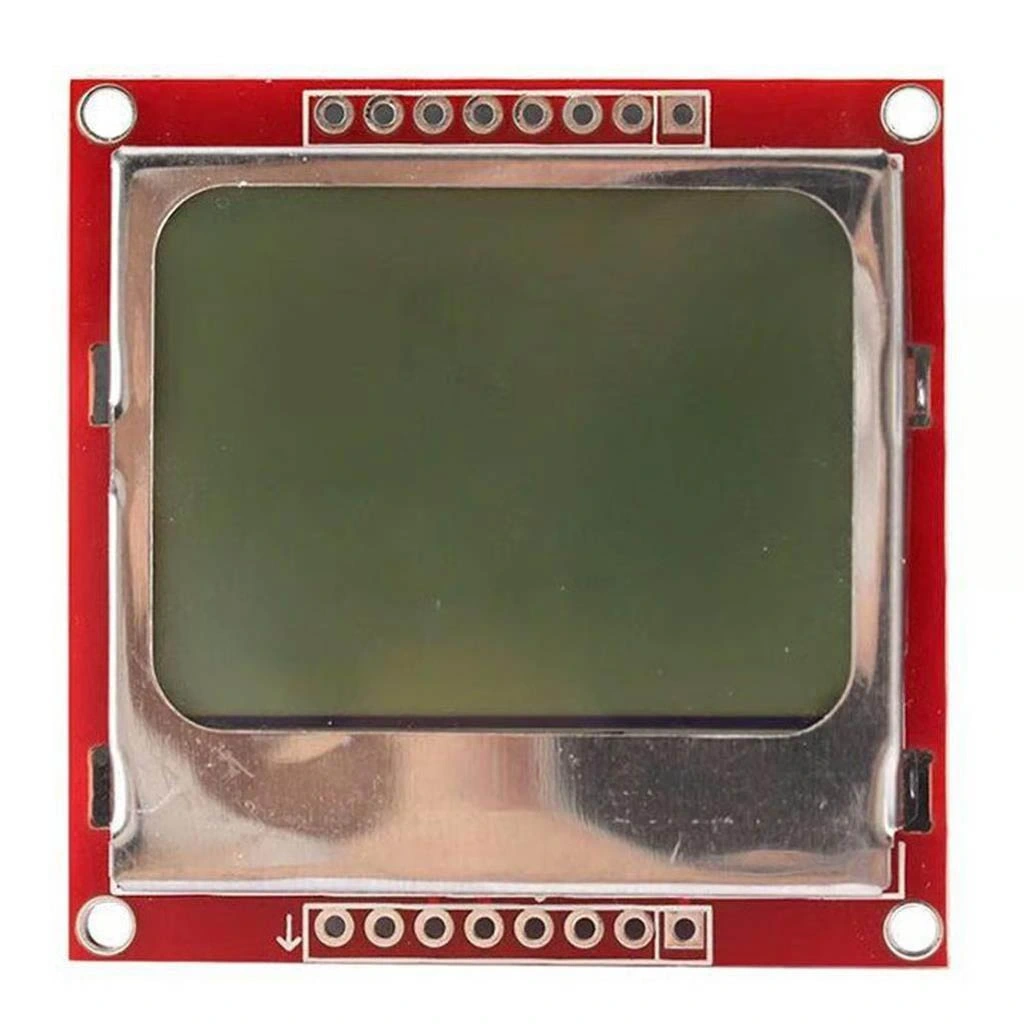

- Bağlantı Pinleri: 8 pin (RST, CE, DC, DIN, CLK, VCC, BL, GND)
- Görüş Açısı: Yaklaşık 180 derece
- Güç Tüketimi: Yaklaşık 0.4mA (arka ışık olmadan)
- Arka Işık Akımı: Yaklaşık 20mA (tam parlaklıkta)
- Çalışma Sıcaklığı: -25°C ile +70°C arası
- Fiziksel Boyutlar: 45mm × 45mm × 7.0mm
- Aktif Ekran Boyutu: Yaklaşık 29mm × 19mm
- Montaj Delikleri: 4 adet, 3mm çapında
- Pin Aralığı: 2.54mm standart pitch
- Ağırlık: Yaklaşık 10g
Bağlantı ve Kurulum
Nokia 5110 LCD Ekranın Arduino ve diğer mikrodenetleyicilerle nasıl bağlanacağı ve kurulumu.
İpucu: Nokia 5110 LCD ekranı 3.3V lojik seviyesinde çalışır. Arduino gibi 5V cihazlarla kullanırken seviye dönüştürücü devre veya seri direnç kullanın. En güvenli yaklaşım, tüm SPI pinlerine (CLK, DIN, CS, DC, RST) 10K direnç eklemektir. Ekranın VCC pini kesinlikle 3.3V'a bağlanmalıdır; 5V bağlantı modüle zarar verebilir. Arka ışık (BL) pini için akım sınırlayıcı direnç kullanın (220Ω-330Ω arası idealdir). Kütüphanelerdeki pin tanımlamalarını kendi bağlantılarınızla eşleştirmeyi unutmayın. Kontrast sorunlarında yazılım üzerinden kontrast değerini ayarlayabilir veya VOP pinine (varsa) potansiyometre bağlayabilirsiniz.
İlgili Ürün Kategorilerimiz
Nokia 5110 LCD Ekranınızla birlikte kullanabileceğiniz Arduino geliştirme kartları, sensörler ve modüller. Projenizi hayata geçirmek için ihtiyacınız olan tüm Arduino bileşenlerini keşfedin. Görselleştirme projeleriniz için Arduino UNO, Nano, Mega ve diğer kartlarla ekranınızı kolayca entegre edin.
Ürünleri İncele →Projeleriniz için çeşitli boyut ve özelliklerde LCD ekran seçenekleri. Nokia 5110 dışında OLED, karakter LCD, TFT ve daha birçok ekran tipini keşfedin. Farklı çözünürlük, boyut ve arayüz özelliklerine sahip ekranlar ile görselleştirme projelerinize hayat verin.
Ürünleri İncele →
