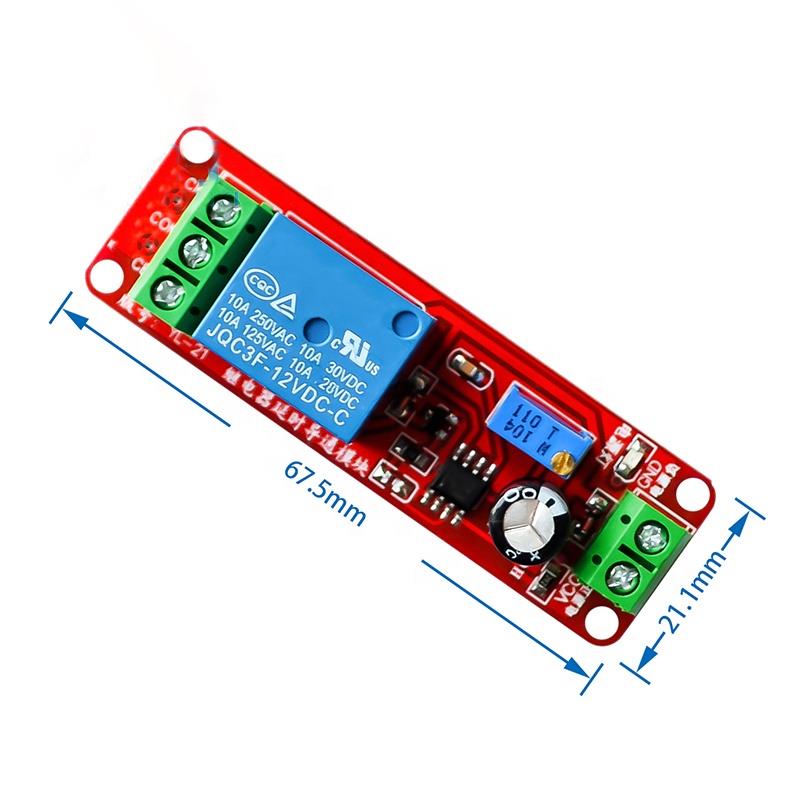

NE555 12V İletim Gecikmeli Zaman Ayarlı Röle Modülü

NE555 12V İletim Gecikmeli Zaman Ayarlı Röle Modülü

NE555 12V Zaman Ayarlı Röle Modülü, NE555 zamanlayıcı entegresi ile çalışan ve ayarlanabilir gecikme süresi sunan kullanışlı bir otomasyon bileşenidir. 12V besleme ile çalışan bu modül, belirli bir süre sonra rölenin aktifleşmesini sağlayarak zamana bağlı kontrol işlemleri yapmanıza olanak tanır.

Bu modül, Arduino gibi mikrodenetleyicilerin yanı sıra bağımsız sistemlerde de kullanılabilir. Üzerindeki potansiyometre ile gecikme süresi 0-10 saniye arasında kolayca ayarlanabilir, böylece programlamaya gerek kalmadan basit zaman kontrollü uygulamalar oluşturulabilir.

Röle Kartları kategorisinde yer alan bu ürün, LED göstergesi, kompakt boyutu ve güvenilir NE555 entegresi sayesinde otomasyon projeleri, zamanlayıcı devreleri ve gecikmeli tetikleme gerektiren çeşitli uygulamalar için ideal bir çözümdür.

Teknik Özellikler

NE555 12V İletim Gecikmeli Zaman Ayarlı Röle Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre: NE555 zamanlayıcı.
• Çalışma Voltajı: 12V DC
• Röle Kapasitesi: 10A/250VAC, 10A/30VDC,
• Zaman Aralığı: 0-10 saniye (ayarlanabilir)
• Tetikleme Modu: İletim gecikmeli (power-on delay)
• Ayar Yöntemi: Potansiyometre
• Gösterge: LED durum indikatörü
• Röle Tipi: SPDT (Single Pole Double Throw)
• Röle Kontakları:
  • NO (Normally Open): Normalde açık
  • NC (Normally Closed): Normalde kapalı
  • COM (Common): Ortak uç
• Bağlantılar:
  • Güç: 12V ve GND terminalleri
  • Röle çıkışları: NO, NC, COM
• Çalışma Sıcaklığı: -20°C ~ +80°C
• PCB Boyutları: 50mm x 30mm x 20mm
• Montaj Delikleri: 2 adet, 3mm çapında
• Ağırlık: Yaklaşık 20g
• Gecikme Hassasiyeti: ±5%
• Koruma Özellikleri: Röle bobini için geri EMF koruması

Bağlantı ve Kullanım

NE555 12V İletim Gecikmeli Zaman Ayarlı Röle Modülünün bağlantısı ve kullanım talimatları.

Temel bağlantı talimatları:

• Güç Bağlantısı:
  • 12V terminalini güç kaynağının pozitif (+) ucuna bağlayın
  • GND terminalini güç kaynağının negatif (-) ucuna bağlayın
• Röle Bağlantısı:
  • COM (ortak) terminalini güç kaynağınıza bağlayın
  • NO (normalde açık) terminalini, güç verildiğinde belirli süre sonra aktif olmasını istediğiniz cihaza bağlayın
  • NC (normalde kapalı) terminalini, güç verildiğinde belirli süre sonra kapanmasını istediğiniz cihaza bağlayın

Çalışma prensibi:

• Modüle 12V güç verildiğinde, NE555 entegresi zamanlayıcıyı başlatır
• Potansiyometre ile ayarlanan süre boyunca röle tetiklenmez (gecikme süresi)
• Gecikme süresi tamamlandığında röle aktifleşir ve bağlı cihazları kontrol eder
• Durum LED'i rölenin aktif olduğunu gösterir
• Güç kesilirse, zamanlayıcı sıfırlanır ve yeniden güç verildiğinde süreç tekrar başlar

Zaman ayarı yapma:

• Potansiyometreyi saat yönünde çevirerek gecikme süresini artırabilirsiniz
• Potansiyometreyi saat yönünün tersine çevirerek gecikme süresini azaltabilirsiniz
• Zaman ayarını yapmak için bir kronometre kullanarak gerçek süreyi ölçün
• Başlangıçta potansiyometreyi minimum pozisyona getirin ve kademeli olarak ayarlayın

Güvenlik uyarıları:

• Yüksek gerilim çalışmalarında dikkatli olun, gerekirse uzman yardımı alın
• Bağlantıları yaparken gücü kapatın
• Rölenin amper değerini aşmayın (maksimum 10A)
• Nemli ortamlarda kullanım için ek izolasyon sağlayın

Uygulama Alanları

NE555 12V İletim Gecikmeli Zaman Ayarlı Röle Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Endüstriyel Uygulamalar

• Makine çalıştırma sıraları
• Motor yol verme gecikmeleri
• Pompa kontrol sistemleri
• Konveyör bant kontrolleri
• Fan gecikme devreleri

Ev Otomasyon Projeleri

• Aydınlatma kontrol sistemleri
• Sulama zamanlayıcıları
• Banyo havalandırma kontrolleri
• Otomatik kapı/pencere mekanizmaları
• Güvenlik sistemleri

Otomotiv Uygulamaları

• Silecek zamanlama devreleri
• Aksesuarlar için gecikme kontrolleri
• Far otomatik kapama sistemleri
• Alarm devreleri
• Çalıştırma sıralamaları

Proje Örnekleri

NE555 12V İletim Gecikmeli Zaman Ayarlı Röle Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

Gecikmeli Fan Kontrol Sistemi

Banyo, mutfak veya kapalı alanlarda nem kontrolü için otomatik bir fan sistemi oluşturabilirsiniz. Işık anahtarı veya hareket sensörü, 12V güç kaynağını aktifleştirdiğinde, NE555 röle modülü devreye girer. Fan, ışık kapatıldıktan sonra belirli bir süre daha (ayarladığınız gecikme süresi kadar) çalışmaya devam eder. Bu, odadaki nem ve kokuların tamamen tahliye edilmesini sağlar. Sistem, basit bir kasa içine monte edilebilir ve standart elektrik kablolamasına kolayca entegre edilebilir. Bu proje, aşırı nem birikimini önleyerek küf oluşumunu azaltır ve iç mekan hava kalitesini iyileştirir. Gecikmeli çalışma sayesinde enerji tasarrufu da sağlanır, çünkü fan sadece gerektiği süre boyunca çalışır.

Sıralı Motor Çalıştırma Sistemi

Birden fazla motorun çalıştığı sistemlerde, tüm motorların aynı anda başlaması aşırı yük ve akım dalgalanmalarına neden olabilir. Birkaç NE555 röle modülü kullanarak sıralı bir çalıştırma sistemi oluşturabilirsiniz. Ana güç açıldığında, ilk motor hemen çalışır. NE555 modüllerinin her biri farklı gecikme sürelerine ayarlanarak, diğer motorlar belirli aralıklarla devreye girer. Bu, güç kaynağı üzerindeki yükü dağıtır ve başlangıç akımı dalgalanmalarını azaltır. Her motor için ayrı LED göstergeler ekleyerek çalışma durumlarını izleyebilirsiniz. Bu sistem, atölye makineleri, su pompaları veya soğutma sistemleri gibi çoklu motor uygulamaları için idealdir. Ayrıca, elektrik kesintilerinden sonra ekipmanın güvenli bir şekilde yeniden başlatılmasını sağlar.

Otomatik Sulama Kontrol Sistemi

NE555 röle modülü kullanarak akıllı bir bahçe sulama sistemi oluşturabilirsiniz. Toprak nem sensörü veya zamanlayıcı devresi tetiklendiğinde, su pompasını hemen çalıştırmak yerine, NE555 modülü devreye girer. Ayarlanan gecikme süresi sonunda su vanası veya pompası aktifleşir. Bu gecikme, sensörlerin yanlış okumaları durumunda gereksiz sulamaları önler ve sistemin kararlı bir şekilde çalışmasını sağlar. Ayrıca, birden fazla sulama bölgesi için, farklı gecikme sürelerine ayarlanmış çoklu NE555 modülleri kullanarak, her bölgenin sırayla sulanmasını sağlayabilirsiniz. Bu, su basıncının düşmesini önler ve daha verimli sulama sağlar. Su seviye kontrolü ve yağmur sensörü de ekleyerek sistemi daha akıllı hale getirebilirsiniz.

Sorun Giderme ve İpuçları

NE555 12V İletim Gecikmeli Zaman Ayarlı Röle Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Modül Çalışmıyor: Güç kaynağını kontrol edin. 12V voltaj sağlandığından emin olun. Bağlantıların doğru ve sıkı olduğunu doğrulayın.
• Gecikme Süresi Kararsız: Güç kaynağınızın stabil olduğunu kontrol edin. Düşük voltaj veya dalgalanmalar zamanlama sorunlarına neden olabilir.
• Röle Tetiklenmiyor: Modüle gelen voltajı ölçün. Potansiyometrenin doğru ayarlandığından emin olun. Röle kontaklarını kontrol edin.
• Röle Sürekli Açık/Kapalı: NE555 entegresinde sorun olabilir. Potansiyometrenin hareketini kontrol edin, sıkışmış olabilir.
• LED Yanıyor Fakat Röle Çalışmıyor: Röle bobininde sorun olabilir veya kontaklar aşınmış olabilir. Röle kontaklarını multimetre ile test edin.

Performans İpuçları

• Stabil bir 12V güç kaynağı kullanarak daha tutarlı zamanlama elde edin
• Potansiyometreyi ayarlarken küçük adımlarla çevirin ve her adımda test edin
• Modülü titreşimlerden uzak bir yere monte ederek zamanlama kararlılığını artırın
• Yüksek güçlü cihazlar için röleyi bir kontaktöre bağlayarak kullanın
• Sürekli çalışma gerektiren uygulamalarda ısınmayı gözlemleyin

Paket İçeriği

• NE555 12V İletim Gecikmeli Zaman Ayarlı Röle Modülü
