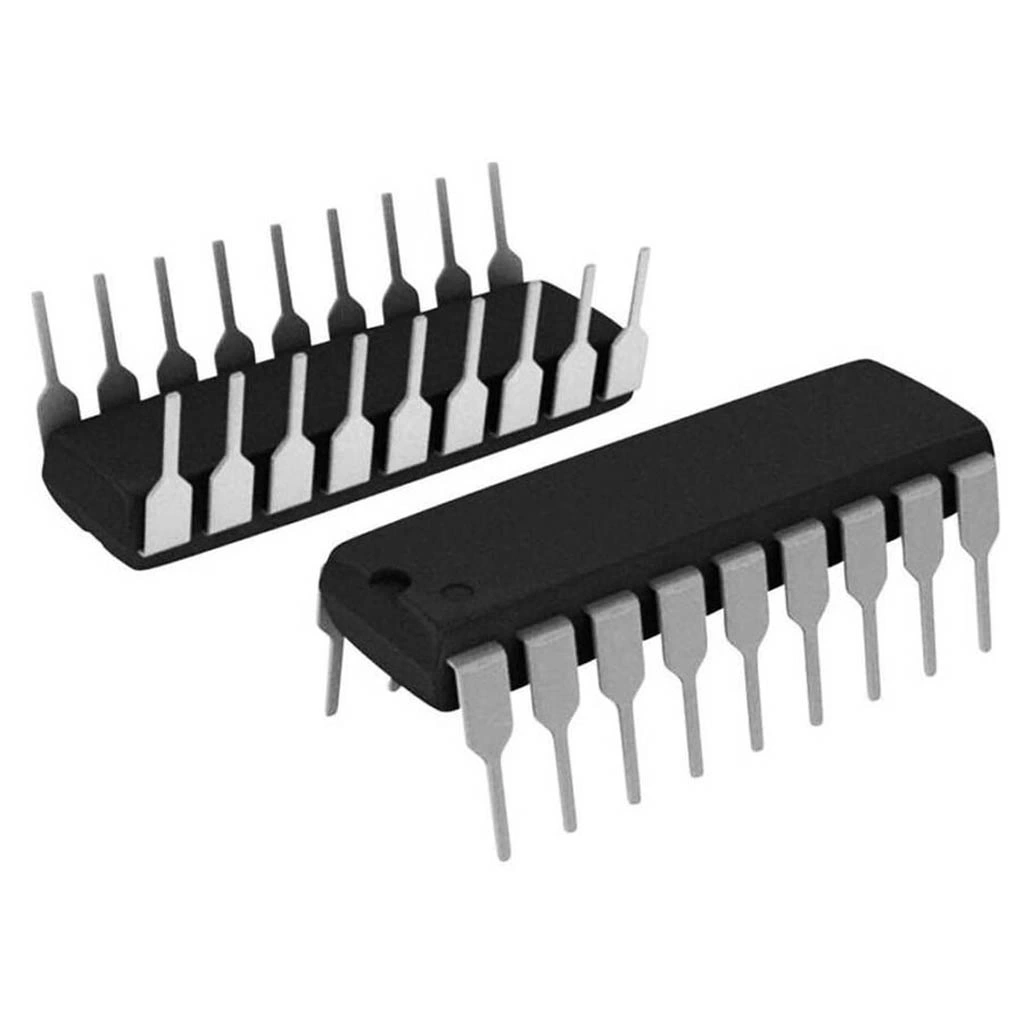

LM3914 Led Sürücü Entegresi Pdip-18

LM3914 LED Sürücü Entegresi PDIP-18

LM3914, analog giriş sinyalini LED çubuğu şeklinde görselleştiren özel bir sürücü entegresidir. PDIP-18 paketinde sunulan bu entegre, 10 adet LED'i doğrusal olarak sürebilme kapasitesine sahiptir.

Dahili gerilim bölücü, ayarlanabilir referans gerilimi ve çalışma modu seçimi sunan bu entegreler, seviye göstergeleri ve analog görselleştirme uygulamaları için ideal bir çözüm sağlar.

Minimum harici komponent gereksinimi ile elektronik komponentler arasında yer alan LM3914, diğer entegreler ile kolay entegre edilebilir yapısı sayesinde batarya seviyesi, ses seviyesi ve çeşitli ölçüm göstergeleri için yaygın olarak kullanılmaktadır.

---

Teknik Özellikler

LM3914 LED Sürücü Entegresi PDIP-18'in detaylı teknik özellikleri aşağıda listelenmiştir.

• Üretici: Texas Instruments / National Semiconductor.
• Entegre Tipi: Doğrusal LED Sürücü (Bar Graph Driver)
• Paket Tipi: PDIP-18 (Plastic Dual In-line Package),
• Besleme Voltajı: 3V - 25V
• LED Sayısı: 10 adet
• LED Akımı: 2mA - 30mA (ayarlanabilir)
• Gösterim Modları: Çubuk grafiği (bar) veya nokta (dot) modu
• Giriş Empedansı: 100kΩ (tipik)
• Giriş Voltaj Aralığı: 0V - 12V
• LED Sürücü Tipi: Akım kaynağı (current sink)
• Dahili Gerilim Bölücü: Kademeli 10 bölüm
• Dahili Voltaj Referansı: 1.25V (ayarlanabilir)
• Referans Çıkış Akımı: 10μA - 12.5mA
• Çalışma Sıcaklığı: 0°C ile +70°C arası
• Endüstriyel Sıcaklık Versiyonu: -40°C ile +85°C (LM3914N-1)
• Doğruluk: Tipik ±2%, maksimum ±5%
• Besleme Akımı: 2.4mA (tipik, LED'ler hariç)
• Düşük Voltaj Çalışma Özelliği: 3V'ta çalışabilme yeteneği
• Ekstra Özellikler: Aydınlatma yoğunluğu ayarı, kademeli referans çıkışları

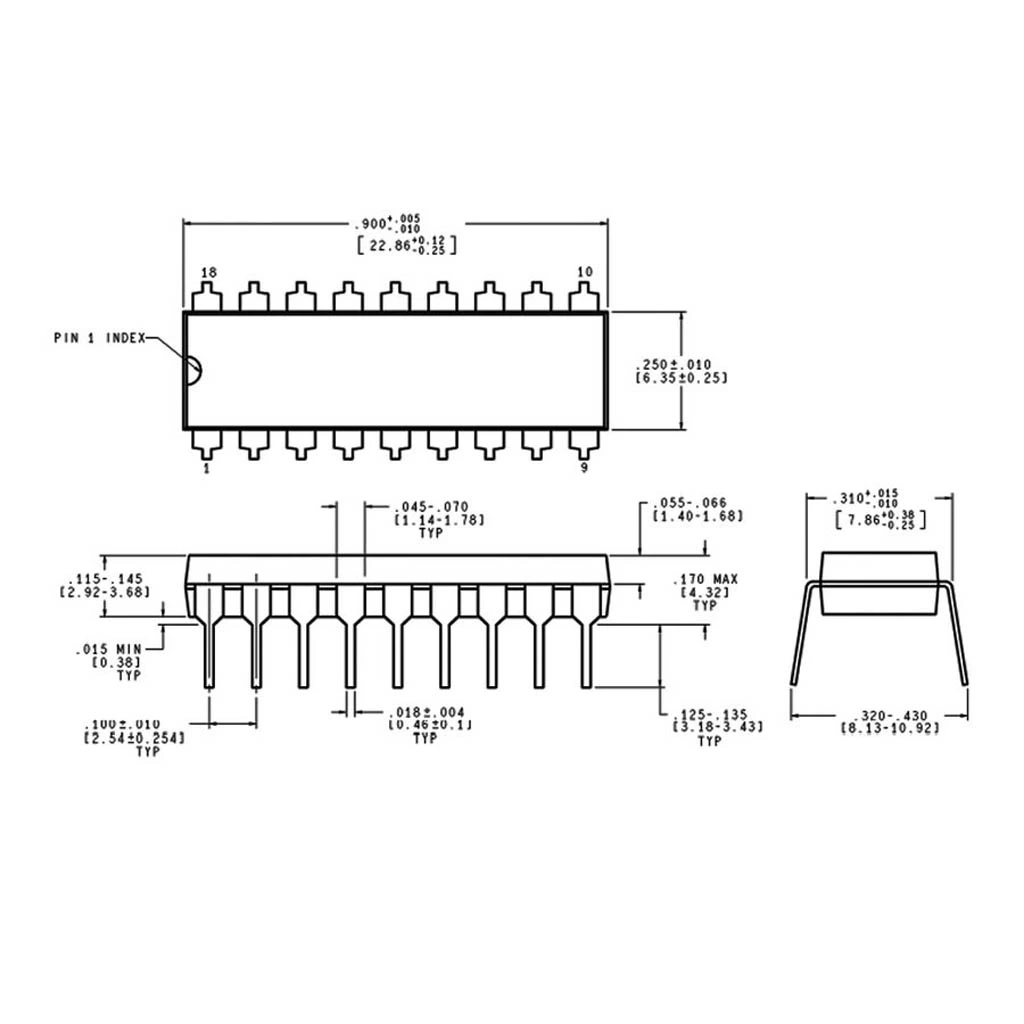

• Boyutlar: 23.5mm x 7.6mm x 3.5mm (yaklaşık)
• Ağırlık: 1.1 gram (yaklaşık)

---

Kullanım Alanları

LM3914 LED Sürücü Entegresi'nin kullanılabileceği çeşitli alanlar ve proje örnekleri.

Seviye Göstergeleri

• Batarya durum göstergeleri
• Yakıt seviye göstergeleri
• VU metre (ses seviye göstergesi)
• Sıcaklık termometreleri
• Güç kaynağı voltaj göstergeleri

Endüstriyel Uygulamalar

• Proses kontrol göstergeleri
• Tank seviye ölçerleri
• Basınç göstergeleri
• Akış hızı monitörleri
• Kontrol sistemleri için görsel geri bildirim

Multimedya ve Ses Sistemleri

• Ritim göstergeleri
• Grafik ekolayzır göstergeleri
• Amplifikatör ses seviye göstergeleri
• Sinyal kuvveti göstergeleri
• Stereo kanal dengeleyicileri

Otomotiv Uygulamaları

• Motor devir göstergeleri
• Yakıt ekonomisi monitörleri
• Yağ basınç göstergeleri
• Akü şarj durumu göstergeleri
• Motor sıcaklık indikatörleri

Hobi ve Eğitim Projeleri

• Işık şiddeti göstergeleri
• Nem ve sıcaklık vizüalizasyonu
• Elektronik zar oyunları
• Dijital seviye göstergeleri
• Arduino tabanlı sensör görselleştiricileri

---

Avantajlar ve Özellikler

LM3914 LED Sürücü Entegresi'nin sağladığı avantajlar ve çözümler.

• Kolay Entegrasyon: Minimum harici komponent gereksinimi ile hızlı devre tasarımı
• Dahili Referans: Harici referans voltajı gerektirmeyen yapısı
• Ayarlanabilir LED Akımı: Uygulama ihtiyacına göre parlaklık kontrolü
• Çift Çalışma Modu: Çubuk (bar) veya nokta (dot) görüntüleme seçeneği
• Geniş Besleme Aralığı: 3V-25V ile çeşitli güç kaynaklarıyla uyumluluk
• Düşük Güç Tüketimi: Verimli çalışma ile uzun batarya ömrü imkanı
• Doğrusal Ölçekleme: Hassas ve orantılı LED gösterimi
• Kaskad Bağlantı: Birden fazla entegre birleştirilerek LED sayısı artırılabilir
• Yüksek Giriş Empedansı: Çeşitli sinyal kaynaklarıyla kolay bağlantı
• Güvenilir Performans: Endüstri standardı haline gelmiş kanıtlanmış teknoloji

---

Devre Tasarımı ve Uygulama

LM3914 LED Sürücü Entegresi'nin devre tasarımı ve uygulaması hakkında detaylar.

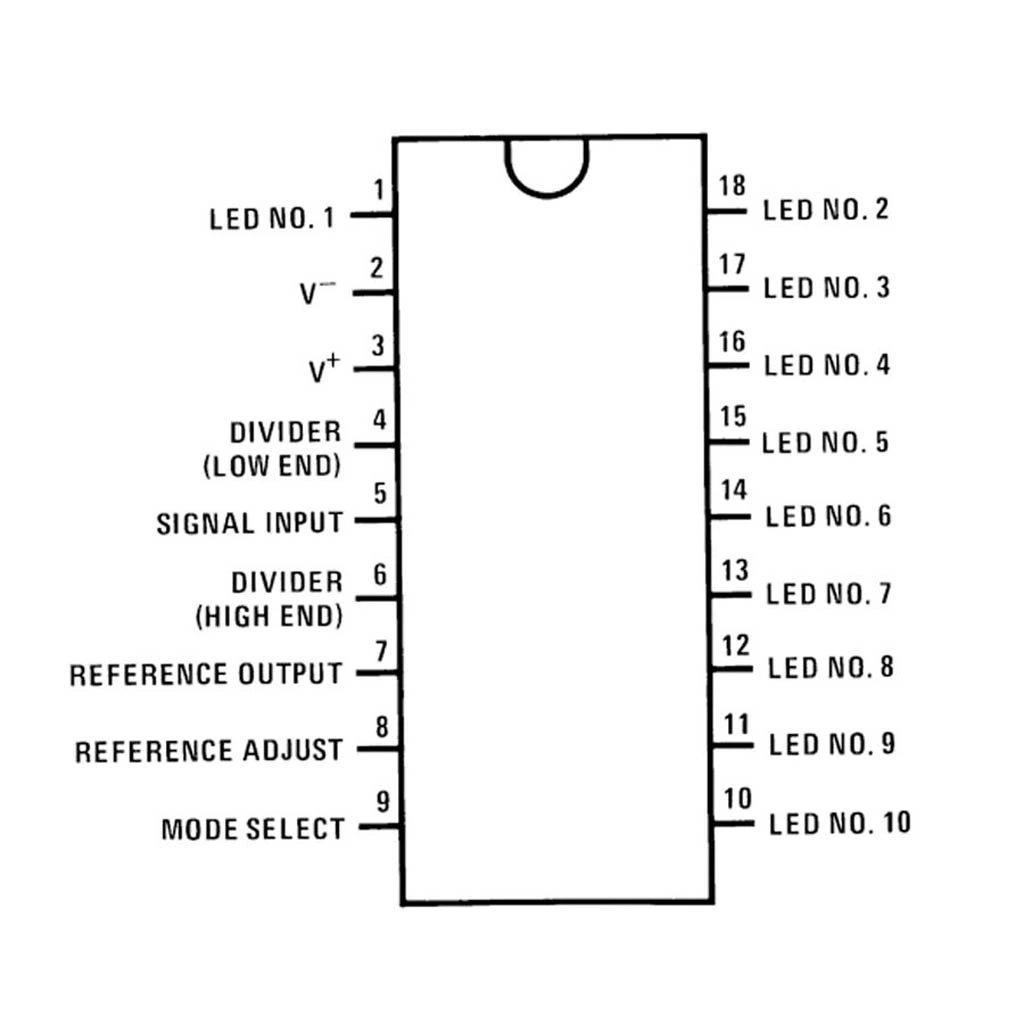

Pin Konfigürasyonu

LM3914 entegresinin pin yerleşimi ve işlevleri.

• Pin 1 (LED1): En düşük seviye LED çıkışı
• Pin 2-9 (LED2-LED9): Ara kademe LED çıkışları
• Pin 10 (LED10): En yüksek seviye LED çıkışı
• Pin 11 (V+): Pozitif besleme girişi (3V-25V)
• Pin 12 (RLO): Gerilim bölücü alt ucu
• Pin 13 (SIG): Sinyal girişi
• Pin 14 (RHI): Gerilim bölücü üst ucu
• Pin 15 (REF OUT): Referans voltaj çıkışı (1.25V tipik)
• Pin 16 (REF ADJ): Referans voltaj ayarlama pini
• Pin 17 (MODE): Çalışma modu seçimi (Bar/Dot)
• Pin 18 (GND): Toprak bağlantısı

Temel Devre Şeması

LM3914 entegresini kullanmanın temel yöntemleri ve devre şeması.

Gerekli Komponentler:

• 1x LM3914 LED Sürücü Entegresi
• 10x LED (tercih edilen renkte)
• 1x 1kΩ - 2.2kΩ direnç (R1, referans akımı için)
• 1x 470Ω - 10kΩ direnç (R2, LED akımı ayarı için)
• 1x 10kΩ potansiyometre (opsiyonel, giriş seviye ayarı için)
• 1x 100nF kapasitör (besleme bypass için)
• Güç kaynağı (3V-25V)
• Bağlantı kabloları ve devre kartı

Temel Bağlantılar:

1. Pin 11 (V+) besleme voltajına bağlanır (100nF bypass kapasitörü ile)
2. Pin 18 (GND) toprak hattına bağlanır
3. Pin 13 (SIG) ölçülecek analog sinyale bağlanır
4. LED'lerin anotları (+) besleme voltajına bağlanır
5. LED'lerin katotları (-) ilgili LED çıkış pinlerine (Pin 1-10) bağlanır
6. Pin 17 (MODE) çalışma modu seçimi için V+ (bar modu) veya GND (dot modu) bağlanır
7. Pin 14 (RHI) ve Pin 12 (RLO) giriş voltaj aralığını ayarlamak için kullanılır
8. Pin 15 (REF OUT) ve Pin 16 (REF ADJ) arasına referans ayarlama direnci (R1) bağlanır
9. Pin 16 (REF ADJ) ve Pin 18 (GND) arasına LED akımı ayar direnci (R2) bağlanır

Çalışma Modları

LM3914'ün farklı çalışma modları ve nasıl ayarlanacakları.

Bar Graph (Çubuk) Modu:

• Ayarlama: Pin 17 (MODE) V+ besleme voltajına bağlanır
• Çalışma Prensibi:
  • Giriş voltajı arttıkça, LED'ler kademeli olarak yanar
  • Daha yüksek giriş seviyesinde, önceki LED'ler yanık kalır
  • Maksimum seviyede tüm LED'ler yanar
  • Analog çubuk gösterge etkisi oluşturur
• Tipik Uygulamalar:
  • VU metreler
  • Seviye göstergeleri
  • Sıcaklık termometreleri
  • Doluluk durumu göstergeleri

Dot Mode (Nokta) Modu:

• Ayarlama: Pin 17 (MODE) toprak (GND) hattına bağlanır
• Çalışma Prensibi:
  • Herhangi bir anda sadece bir LED yanar
  • Giriş sinyali değiştikçe, aktif LED pozisyonu değişir
  • Hareketli nokta efekti oluşturur
  • Daha az güç tüketimi sağlar
• Tipik Uygulamalar:
  • Kesin değer göstergeleri
  • Ayar pozisyonu göstergeleri
  • İşaret noktalı göstergeler
  • Batarya ile çalışan düşük güç tüketimli cihazlar

LED Akımı Ayarlama

LM3914 ile LED parlaklığını ve akımını ayarlama yöntemleri.

Akım Hesaplama Formülü:

• ILED = 10 × IREF = 10 × (1.25V / R2)
• ILED: Her bir LED'in akımı (ampere)
• IREF: Referans akımı (ampere)
• R2: REF ADJ ve GND arasına bağlanan direnç (ohm)

Örnek Hesaplama:

• R2 = 1.2kΩ için:
• IREF = 1.25V / 1.2kΩ = 1.04mA
• ILED = 10 × 1.04mA = 10.4mA

Tipik Akım Değerleri:

R2 Direnci	LED Akımı	Uygunluğu
2.7kΩ	~4.6mA	Düşük güç uygulamaları
1.5kΩ	~8.3mA	Genel amaçlı kullanım
1kΩ	~12.5mA	Parlak gösterim
560Ω	~22.3mA	Yüksek parlaklık

Dikkat Edilecek Hususlar:

• Maksimum Akım Limiti: LED akımı 30mA'i geçmemelidir
• Güç Tüketimi: Bar modunda tüm LED'ler yanık olabilir, toplam akım 10 × ILED olabilir
• Isınma: Yüksek akım, entegrenin daha fazla ısınmasına neden olur
• LED Seçimi: Belirlediğiniz akıma uygun LED'ler seçin
• Voltaj Düşümü: Her LED için tipik 2V voltaj düşümü hesaplayın

Giriş Voltaj Aralığı Ayarlama

LM3914'ün ölçüm aralığını ayarlama ve kalibre etme yöntemleri.

Standart Bağlantı (0V-10V Aralığı):

• Bağlantı Şekli:
  • RHI (Pin 14) V+ besleme hattına bağlanır
  • RLO (Pin 12) GND'ye bağlanır
  • SIG (Pin 13) ölçülecek sinyale bağlanır
• Çalışma Prensibi:
  • Dahili gerilim bölücü 10 eşit adıma bölünür
  • LED1: 0V - 1V arası yanar
  • LED2: 1V - 2V arası yanar
  • LED10: 9V - 10V arası yanar

Özel Aralık Ayarlama:

• Düşük Voltaj Aralıkları İçin:
  • RHI (Pin 14) sabit voltaj referansına bağlanır (örn. 5V için)
  • RLO (Pin 12) GND'ye bağlanır
  • Bu durumda 0V-5V aralığında çalışır
• Öteleme (Offset) İçin:
  • RLO (Pin 12) offset voltajına bağlanır (örn. 2V için)
  • RHI (Pin 14) maksimum voltaja bağlanır (örn. 7V için)
  • Bu durumda 2V-7V aralığında çalışır
• Ayarlanabilir Aralık İçin:
  • RLO ve RHI arasına potansiyometre bağlanabilir
  • Potansiyometrenin orta ayağı SIG girişine bağlanır
  • Bu şekilde ayarlanabilir hassasiyet elde edilir

Özel Durumlar:

• 1V Altındaki Sinyaller İçin:
  • Sinyal amplifikatörü kullanılabilir
  • Operasyonel amplifikatör (op-amp) ile sinyal yükseltilebilir
  • Ör: LM358 veya LM324 ile kazanç devresi kurulabilir
• Yüksek Voltajlar İçin:
  • Gerilim bölücü kullanılabilir (örn. 100V ölçümü için 10:1 bölücü)
  • Uygun yüksek voltaj dirençleri seçilmeli
  • Güvenlik için gerilim sınırlayıcı diyotlar eklenebilir

Kaskad Bağlantı

Birden fazla LM3914 entegresini birleştirerek daha fazla LED sürmek.

Kaskad Bağlantı Nedenleri:

• Daha fazla LED ile daha yüksek çözünürlük elde etmek
• Daha geniş voltaj aralıklarını görselleştirmek
• Farklı renk geçişleri oluşturmak
• Stereo VU metreler gibi çift kanallar oluşturmak

Dot Mode Kaskad Bağlantısı:

• Bağlantı Yöntemi:
  • İlk LM3914'ün LED9 çıkışı (Pin 9) ikinci LM3914'ün MODE girişine (Pin 17) bağlanır
  • İkinci LM3914'ün MODE pini ayrıca bir pull-up direnci (10kΩ) ile V+'a bağlanır
  • Her iki entegrenin referans pinleri (REF OUT ve REF ADJ) birbirine bağlanır
  • Her iki entegre ortak toprak ve beslemeye bağlanır
• Çalışma Prensibi:
  • İlk 9 LED'den biri yanıyorsa, sadece o LED yanar
  • İlk entegrenin LED10'u yanıyorsa, ikinci entegrenin LED'leri aktif hale gelir
  • Nokta (dot) modu her iki entegre arasında aktarılır
  • Toplam 19 seviyeli gösterge elde edilir (ilk entegrede 9, ikinci entegrede 10)

Bar Mode Kaskad Bağlantısı:

• Bağlantı Yöntemi:
  • İlk LM3914'ün SIG, RHI ve RLO pinleri, ikinci LM3914'ün aynı pinlerine bağlanır
  • Her iki entegrenin MODE pini (Pin 17) V+'a bağlanır
  • Her iki entegre için ayrı referans dirençleri kullanılabilir
  • Ortak GND ve V+ bağlantısı yapılır
• Çalışma Prensibi:
  • İkinci entegrenin RLO ve RHI pinleri farklı voltaj aralığına ayarlanır
  • İlk entegre düşük voltaj aralığında, ikinci entegre yüksek aralıkta çalışır
  • Her iki entegre bağımsız çubuk grafik modu oluşturur
  • 20 LED'lik genişletilmiş gösterge elde edilir

Uygulama İpuçları

LM3914 ile projeler geliştirirken faydalı olabilecek pratik tavsiyeler.

LED Yerleşimi ve Seçimi:

• Renk Kodlaması:
  • Farklı seviyeleri göstermek için LED renkleri değişebilir
  • Örnek: Düşük seviyeler için yeşil, orta için sarı, yüksek için kırmızı
  • Bu, batarya seviye göstergeleri veya VU metreler için idealdir
  • Aynı akımda farklı renklerin parlaklıkları değişebilir, direnç değerlerini ayarlayın
• Fiziksel Düzen:
  • LED'ler yatay, dikey veya dairesel olarak düzenlenebilir
  • Serigrafi ile ölçek işaretleri eklenebilir
  • LED'ler arası mesafeyi eşit tutun
  • Yüksek parlaklık için lensi olan LED'ler seçin

Güç Tüketimi Optimizasyonu:

• Akım Sınırlama:
  • Batarya ile çalışan uygulamalarda düşük LED akımı kullanın (2-5mA)
  • Nokta modunu tercih edin (10 kat daha az akım tüketir)
  • Modern yüksek verimli LED'ler düşük akımda bile iyi parlaklık sağlar
  • Aralıklı görüntüleme için entegrenin besleme hattına anahtarlama ekleyin
• Alternatif Besleme Yöntemleri:
  • LED'ler için ayrı güç kaynağı kullanılabilir
  • V+ ve LED besleme farklı olabilir
  • Yüksek akım gerektiren LED'ler için harici transistör sürücüler eklenebilir
  • LED'leri paralel veya seri gruplar halinde bağlayarak güç optimizasyonu yapabilirsiniz

Sinyal Koşullandırma:

• Filtreleme:
  • Dalgalanmaları azaltmak için SIG girişine RC filtresi eklenebilir
  • Tipik değerler: 10kΩ seri direnç ve 1µF kapasitör
  • VU metreler için farklı zaman sabitleri kullanılabilir
  • Hızlı yanıt için küçük kapasitör, yumuşak gösterim için büyük kapasitör tercih edin
• Sinyal Adaptasyonu:
  • AC sinyaller için doğrultma devresi eklenebilir (VU metre)
  • Logaritmik yanıt için op-amp ile logaritmik dönüştürücü kullanılabilir
  • Negatif sinyaller için offset eklenebilir
  • Sensör çıkışlarını ölçeklemek için amplifikasyon devreleri kullanılabilir

---

Örnek Uygulamalar

LM3914 LED Sürücü Entegresi ile yapılabilecek pratik uygulama örnekleri.

Basit Batarya Seviye Göstergesi

12V akü veya 9V pil için durum göstergesi yapımı.

• Gerekli Komponentler:
  • LM3914 LED Sürücü Entegresi
  • 10 adet LED (3 yeşil, 4 sarı, 3 kırmızı)
  • 1.2kΩ referans direnci
  • 2.2kΩ LED akım ayar direnci
  • 10kΩ ve 1kΩ gerilim bölücü dirençleri (yüksek voltaj için)
  • 100nF bypass kapasitörü
  • Devre kartı ve bağlantı elemanları
• Devre Kurulumu:
  • 12V akü için 10:1 gerilim bölücü kullanılır (ölçüm aralığı: 0-12V)
  • Bar modu için MODE pini (Pin 17) V+'a bağlanır
  • LED1-3 yeşil, LED4-7 sarı, LED8-10 kırmızı olarak yerleştirilir
  • Akım sınırlama direnci ile LED'ler yaklaşık 8mA akımla sürülür
  • RHI ve RLO uygun voltaj noktalarına bağlanır
• Çalışma Prensibi:
  • Tam şarjlı akü (12.6V) tüm LED'leri yakar
  • Normal çalışma aralığında (12.6V-11.8V) yeşil ve sarı LED'ler yanar
  • Düşük şarj durumunda (11.8V-10.5V) sadece yeşil LED'ler yanar
  • Kritik seviyede (10.5V altı) sadece en alt yeşil LED yanar veya söner
  • Araçlarda, güneş enerjisi sistemlerinde veya UPS'lerde kullanılabilir

VU Metre (Ses Seviye Göstergesi)

Müzik sistemleri veya ses ekipmanları için ses seviye göstergesi.

• Gerekli Komponentler:
  • LM3914 LED Sürücü Entegresi
  • 10 adet LED (tercih edilen renkte)
  • 1kΩ referans direnci
  • 1.2kΩ LED akım ayar direnci
  • 10kΩ potansiyometre (hassasiyet ayarı için)
  • 1N4148 diyot (2 adet)
  • 10µF elektrolitik kapasitör
  • 100nF bypass kapasitör
  • 10kΩ, 4.7kΩ dirençler (sinyal koşullandırma için)
  • 100kΩ direnç (giriş empedansı için)
• Devre Kurulumu:
  • Ses sinyali, 100kΩ giriş direnci üzerinden alınır
  • Diyotlar ve kapasitör ile yarım dalga doğrultma yapılır
  • 10µF kapasitör voltaj seviyesini tutar ve zaman sabiti oluşturur
  • Potansiyometre ile hassasiyet ayarlanır
  • Bar modu için MODE pini V+'a bağlanır
  • LED sıralaması tersten de olabilir (en yüksek seviye altta)
• Çalışma Prensibi:
  • Ses sinyali doğrultulur ve DC voltaja çevrilir
  • Potansiyometre ile giriş hassasiyeti ayarlanır
  • Ses seviyesi arttıkça daha fazla LED yanar
  • Kapasitör, hızlı düşmeleri engelleyerek daha dengeli görüntü sağlar
  • Stereo için iki adet devre yan yana kullanılabilir

Sıcaklık Termometresi

LM35 sıcaklık sensörü ile görsel termometre yapımı.

• Gerekli Komponentler:
  • LM3914 LED Sürücü Entegresi
  • 10 adet LED (mavi/yeşil/sarı/kırmızı kombinasyonu)
  • LM35 Sıcaklık Sensörü
  • 1kΩ referans direnci
  • 2.2kΩ LED akım ayar direnci
  • 10kΩ potansiyometre (kalibrasyon için)
  • 100nF bypass kapasitörü
  • LM358 op-amp (sinyal yükseltmek için)
  • Çeşitli dirençler (op-amp devresi için)
• Devre Kurulumu:
  • LM35, 10mV/°C çıkış sağlar (25°C için 250mV)
  • LM358 ile sinyal 0-1V aralığına yükseltilir (0-100°C için)
  • Potansiyometre ile ölçüm aralığı kalibre edilir
  • RHI ve RLO, istenen sıcaklık aralığına göre ayarlanır
  • Nokta veya bar modu seçilebilir
• Çalışma Prensibi:
  • Her LED 10°C'lik bir aralığı temsil eder (0-100°C için)
  • Soğuk-sıcak geçişini göstermek için farklı renkler kullanılır
  • Potansiyometre ile kalibrasyon yapılır
  • Daha hassas ölçüm için iki LM3914 kaskad bağlanabilir
  • Ev, sera veya akvaryum sıcaklık göstergesi olarak kullanılabilir

Işık Şiddeti Ölçer

LDR veya fotodiode ile ışık şiddeti göstergesi tasarımı.

• Gerekli Komponentler:
  • LM3914 LED Sürücü Entegresi
  • 10 adet LED
  • LDR (ışığa bağlı direnç) veya fotodiode
  • 10kΩ potansiyometre
  • 1kΩ referans direnci
  • 2.2kΩ LED akım ayar direnci
  • 10kΩ sabit direnç (LDR için)
  • 100nF bypass kapasitörü
  • LM358 op-amp (isteğe bağlı)
• Devre Kurulumu:
  • LDR ve sabit direnç gerilim bölücü oluşturur
  • Bölücü çıkışı SIG girişine bağlanır
  • Potansiyometre ile hassasiyet ayarlanır
  • Daha hassas okuma için op-amp devresi eklenebilir
  • RHI ve RLO istenen aralığa göre ayarlanır
• Çalışma Prensibi:
  • Işık arttıkça LDR direnci azalır, voltaj çıkışı değişir
  • LM3914 bu voltaj değişimini LED'lerle görselleştirir
  • Potansiyometre ile farklı ortam koşullarına kalibre edilir
  • Fotografçılık, laboratuvar veya sera uygulamaları için kullanılabilir
  • Farklı ışık seviyelerinde alarm eklenebilir

---

Sorun Giderme ve İpuçları

LM3914 LED Sürücü Entegresi kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• LED'ler Yanmıyor: Besleme voltajını kontrol edin, LED polaritesini doğrulayın, giriş sinyal seviyesini ölçün, referans dirençlerini kontrol edin
• Düzensiz LED Yanması: Pin bağlantılarını kontrol edin, sinyal gürültüsünü filtrelemek için kapasitör ekleyin, referans voltajını stabilize edin
• Düşük Parlaklık: LED akım ayar direncini (R2) azaltın, modern yüksek verimli LED'ler kullanın, düşük voltaj düşümlü LED'ler tercih edin
• Doğru Ölçüm Yapmıyor: RHI ve RLO bağlantılarını kontrol edin, giriş sinyalini doğru ölçekleyin, potansiyometre ile kalibre edin
• Aşırı Isınma: LED akımını azaltın, geniş bakır alanlı PCB kullanın, besleme voltajını düşürün, bar yerine dot modunu tercih edin

Tasarım İpuçları

LM3914 tabanlı devreler için PCB ve devre tasarım önerileri.

• PCB Tasarımı:
  • LED'leri son kullanıcı arayüzüne uygun şekilde yerleştirin
  • LED pinlerini entegre pinlerine kısa mesafede bağlayın
  • V+ ve GND için geniş bakır alanlar kullanın
  • Bypass kapasitörünü entegrenin V+ ve GND pinlerine yakın yerleştirin
  • RHI, RLO ve SIG pinleri için gürültüden etkilenmeyecek yol tasarımı yapın
• Güç Yönetimi:
  • Toplam güç tüketimini hesaplayın: Ptoplam = PIC + PLED (LED sayısı × ILED × VLED)
  • Bar modunda tüm LED'lerin yanabileceğini unutmayın
  • Yüksek akım çekildiğinde besleme hattında düşüm olabilir, regülatör kullanın
  • Batarya ömrü önemliyse dot modunu tercih edin
  • Sabit gerilim kaynaklarında aşırı ısınmayı önlemek için akımı sınırlayın
• Sinyal Giriş Koruması:
  • Giriş sinyalinin VCC'yi aşması durumunda koruma diyotları ekleyin
  • Yüksek voltaj ölçümlerinde gerilim bölücü ile ölçeklendirme yapın
  • Giriş filtreleme için RC devresi ekleyin
  • EMI/RFI koruması için sinyal hatlarını kısa tutun
  • Endüstriyel ortamlarda optik izolasyon düşünün
• Görsel Tasarım:
  • Serigrafi ile ölçek işaretleri ekleyin (0-100%, V, A, °C gibi)
  • LED renk kodlamasını uygulama amacına göre yapın
  • Işık tüpü veya ışık çubuğu ile LED'leri daha görsel hale getirin
  • Yatay/dikey/dairesel dizilimler oluşturun
  • Panel montajı için uygun tasarım yapın

Alternatif Kullanım Yolları

LM3914'ün yaratıcı ve alışılmadık kullanım şekilleri.

• Dalga Formlu Göstergeler:
  • Dairesel LED dizilimi ile analog saat benzeri gösterge
  • İki adet LM3914 ile stereo VU göstergesi
  • LED'leri farklı renk ve parlaklıklarda düzenleyerek özel efektler
  • Cihaz panelleri için özel tasarlanmış gösterge üniteleri
• Elektronik Oyunlar:
  • Şans oyunları (elektronik zar)
  • Reaksiyon zamanı ölçme oyunları
  • Beceri oyunları (belirli LED'i yakalama)
  • Dot modunda hareketli ışık efektleri
• Özel Kontrol Uygulamaları:
  • Ayarlanabilir güç kontrol göstergesi
  • Motor hız kontrolü ve göstergesi
  • Mikroişlemci ile sürülen dinamik göstergeler
  • Duruma göre değişen eşik alarmları
• Mimari ve Dekoratif Aydınlatma:
  • Ses ile senkronize ışık efektleri
  • Sıcaklığa göre renk değiştiren aydınlatma
  • Müzik ritmine tepki veren dekoratif ışıklar
  • Kademeli aydınlatma kontrol sistemleri

Gelişmiş Uygulamalar

Daha ileri seviye LM3914 tabanlı projeler için öneriler.

• Mikroişlemci Entegrasyonu:
  • Arduino veya PIC ile kontrol edilen ayarlanabilir göstergeler
  • ADC çıkışlarını LM3914 ile görselleştirme
  • Çoklu sensör verilerini dönüşümlü görüntüleme
  • Programlanabilir eşik değerleri ve alarmlar
  • Dinamik kalibrasyon ve otomatik ölçeklendirme
• Ölçüm Cihazları:
  • Çok fonksiyonlu güç analizörleri
  • Akustik spektrum analizörleri
  • Hassas sıvı seviye göstergeleri
  • Kesin kalibre edilmiş elektronik multimetreler
  • RF sinyal gücü göstergeleri
• Feedback Sistemleri:
  • Eğitim amaçlı görsel geri bildirim sistemleri
  • Rehabilitasyon cihazları
  • Proses kontrol optimizasyon göstergeleri
  • Enerji tasarrufu monitörleri
  • Sportif performans ölçüm cihazları

---

Paket İçeriği

• LM3914 LED Sürücü Entegresi PDIP-18

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
