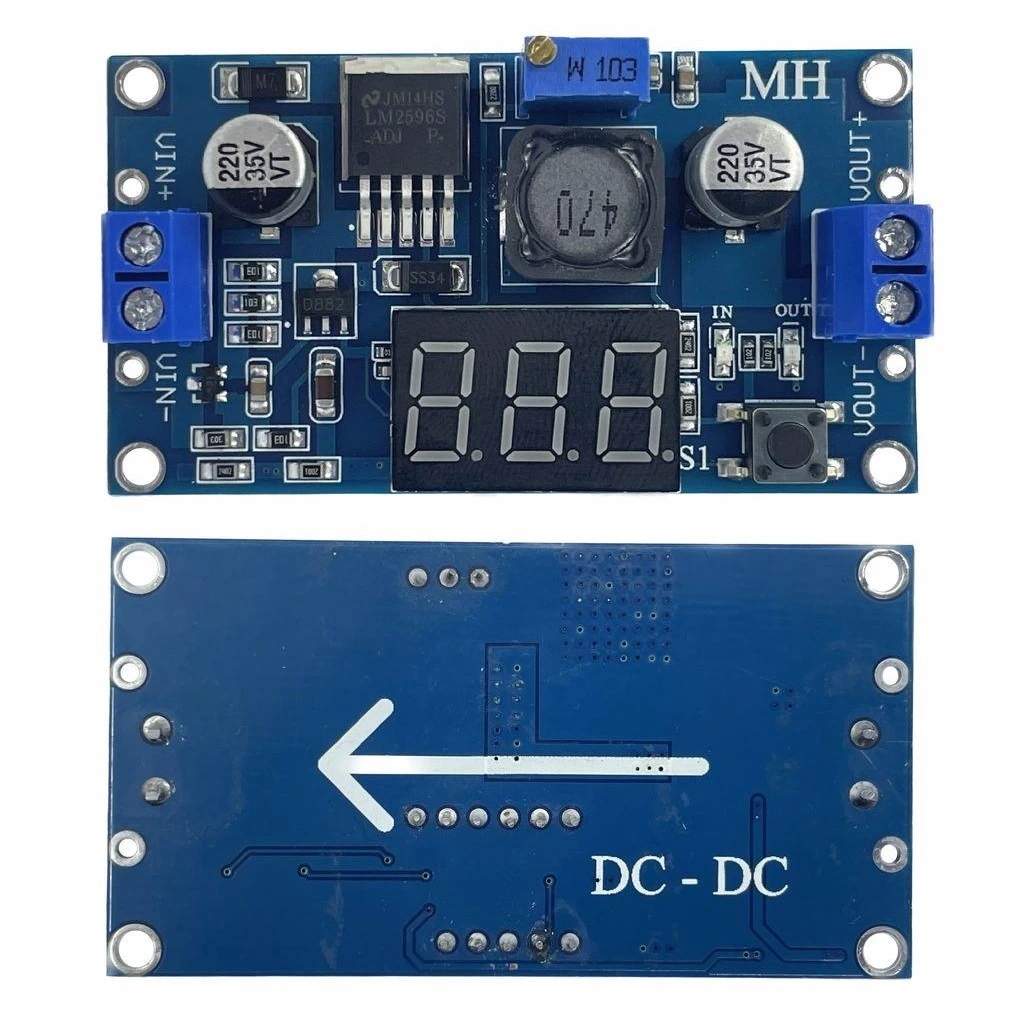

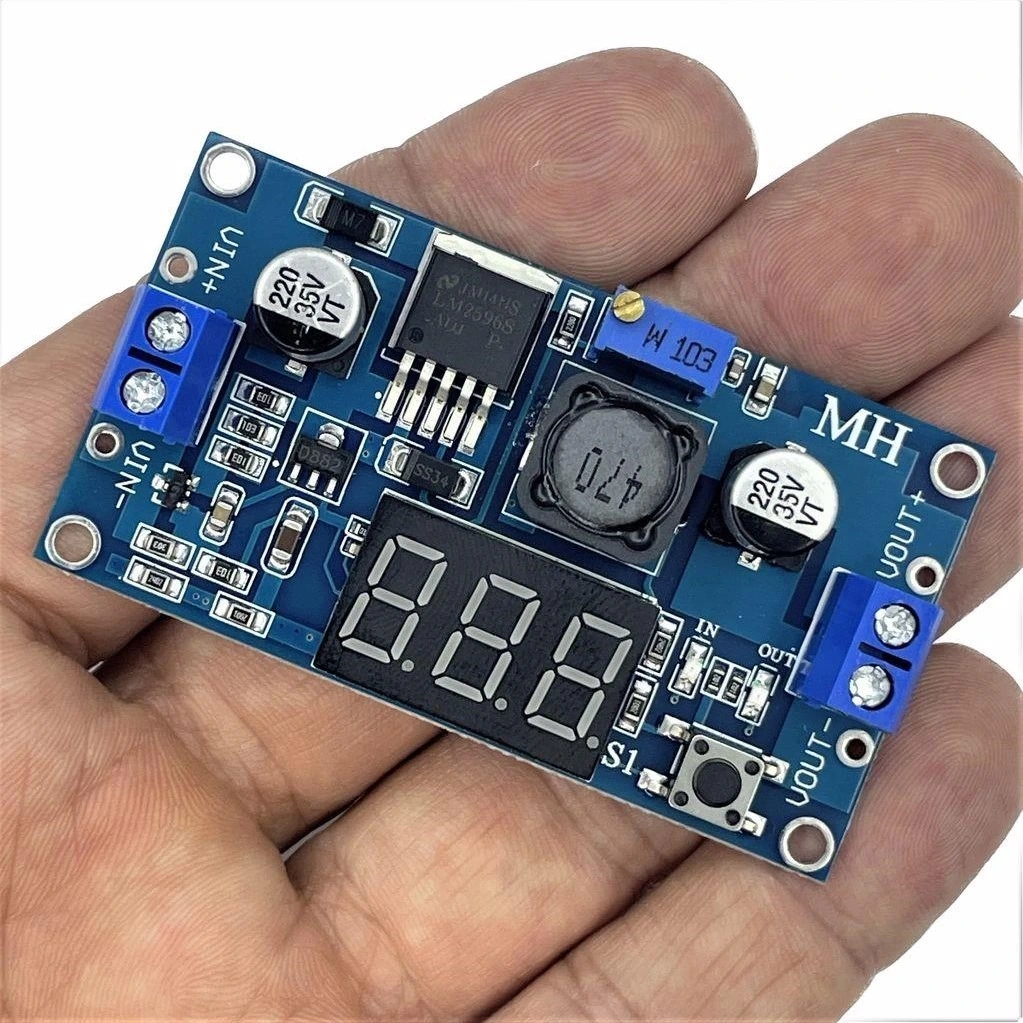

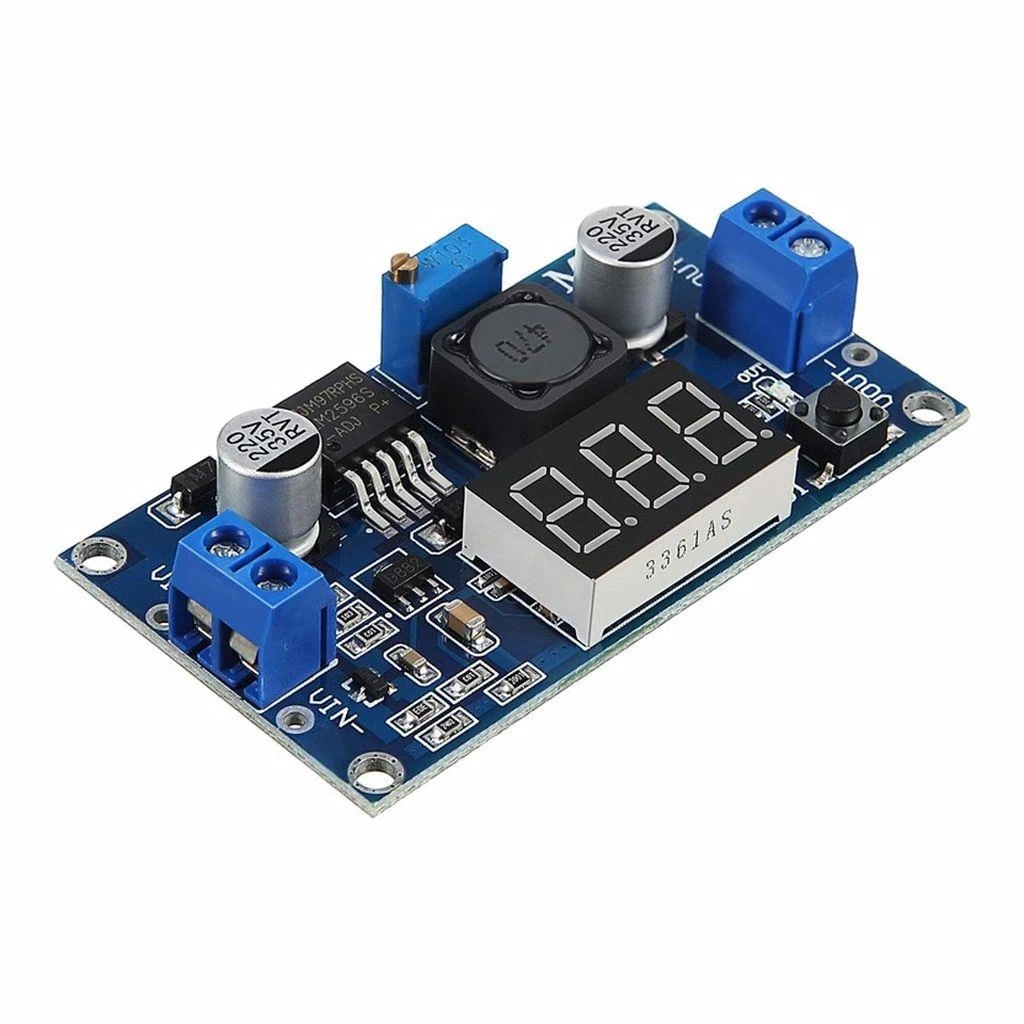

LM2596 DC-DC 3A Ayarlanabilir Voltaj Regülatörü

LM2596 DC-DC 3A Ayarlanabilir Voltaj Regülatörü

LM2596 DC-DC 3A Ayarlanabilir Voltaj Regülatörü, giriş voltajını istediğiniz seviyeye düşürmek için tasarlanmış kompakt bir buck (step-down) dönüştürücü modülüdür. 4.5V-40V arasındaki giriş voltajını, 1.23V-37V aralığında ayarlanabilir bir çıkış voltajına dönüştürebilme yeteneğine sahiptir. Üzerinde bulunan potansiyometre sayesinde çıkış voltajını hassas bir şekilde ayarlayabilirsiniz.

Maksimum 3A sürekli çıkış akımı sağlayabilen bu voltaj dönüştürücü modül, %92'ye varan yüksek verimlilik sunarak ısı kaybını minimize eder. LM2596 entegresi etrafında tasarlanmış bu regülatör kartı, kısa devre koruması, aşırı sıcaklık koruması ve akım sınırlama özellikleri ile güvenli çalışma sağlar. Geniş giriş voltaj aralığı sayesinde araç, güneş paneli ve batarya sistemlerinde ideal bir çözümdür.

Bu ayarlanabilir Arduino uyumlu güç kaynağı modülü, düşük dalgalanma (ripple) ve gürültü seviyesine sahiptir. Elektronik projelerinizde kararlı ve temiz bir güç kaynağı olarak kullanabileceğiniz bu devre, özellikle hassas elektronik bileşenlerin beslenmesinde güvenilir bir çözüm sunar. Kompakt boyutu ve kolay montaj özellikleriyle her türlü projeye kolayca entegre edilebilir.

---

Teknik Özellikler

LM2596 DC-DC 3A Ayarlanabilir Voltaj Regülatörünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Çip: LM2596S
• Giriş Voltajı: 4.5V - 40V DC
• Çıkış Voltajı: 1.23V - 37V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 3A (sürekli), 3.5A (anlık)
• Verimlilik: ≥92% (maksimum verimlilik)
• Anahtarlama Frekansı: 150kHz (tipik)
• Çıkış Dalgalanması (Ripple): <30mV (tam yükte)
• Çalışma Sıcaklığı: -40°C ~ +85°C
• Kısa Devre Koruması: Var
• Isı Koruması: Var
• Akım Sınırlama: Var
• Ayarlama Mekanizması: Hassas potansiyometre
• Düzenleme Hattı: ≤0.5%
• Yük Düzenlemesi: ≤0.5%
• Boyutlar: 43mm x 21mm x 14mm (Yaklaşık)
• Ağırlık: 8g

---

Bağlantı ve Kullanım

LM2596 DC-DC 3A Ayarlanabilir Voltaj Regülatörünün bağlantı şeması ve kullanım bilgileri.

Temel Bağlantı

Modülün doğru şekilde bağlanması için adımlar:

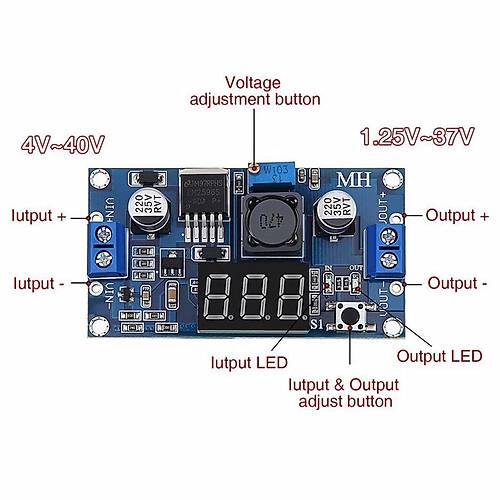

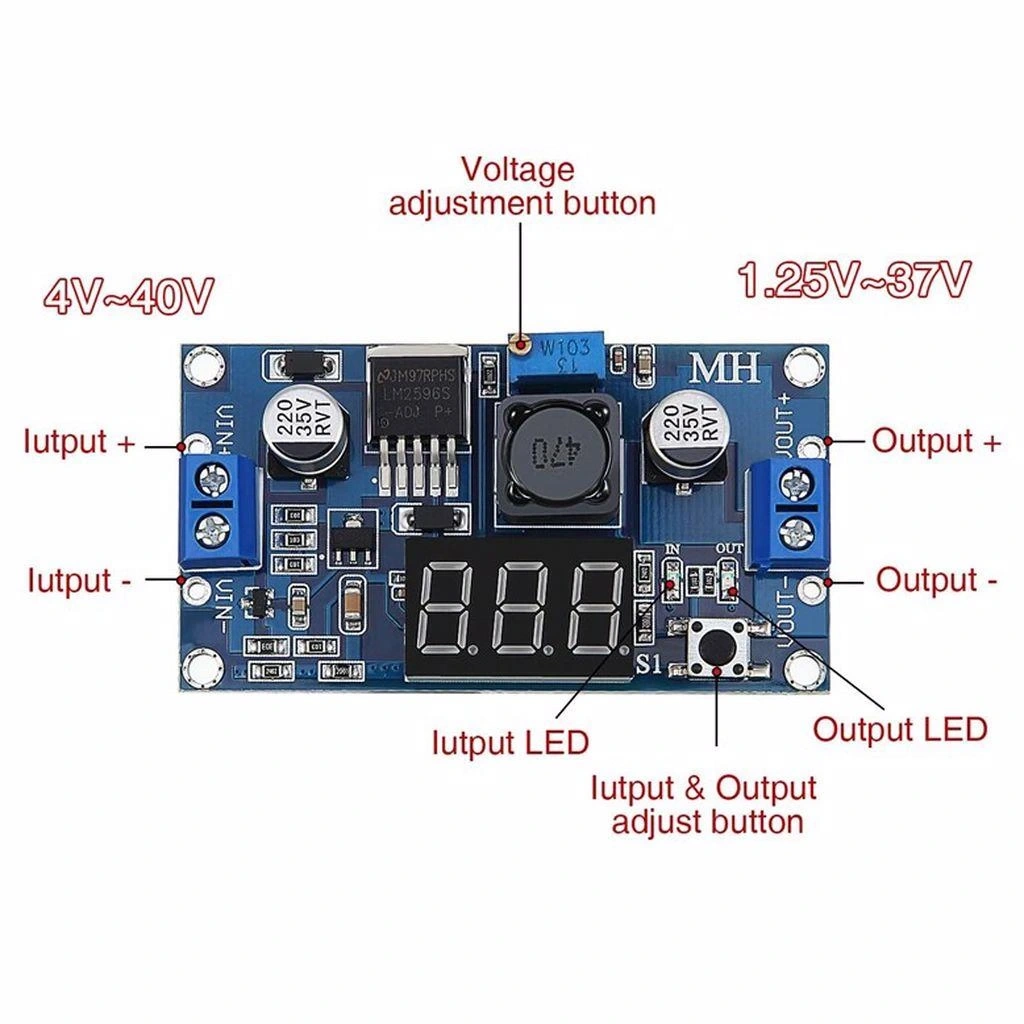

• Giriş/Çıkış Bağlantıları
  • IN+: Giriş voltajının artı (+) terminali
  • IN-: Giriş voltajının eksi (-) terminali
  • OUT+: Çıkış voltajının artı (+) terminali
  • OUT-: Çıkış voltajının eksi (-) terminali
  • Terminallere bağlamadan önce doğru polariteyi kontrol edin
• Voltaj Ayarı
  • Yüksüz modülü güç kaynağına bağlayın
  • Multimetreyi çıkış terminalleri arasına bağlayın
  • Potansiyometreyi yavaşça çevirerek istenen voltaja ayarlayın
  • Saat yönünde çevirmek voltajı artırır, saat yönünün tersine çevirmek azaltır
• Polarite ve Bağlantı Uyarıları
  • Ters polarite bağlantısı modüle zarar verebilir
  • Çıkış voltajını giriş voltajından daha yüksek bir değere ayarlamayın
  • Çıkış akımının 3A'i aşmadığından emin olun
  • Bağlantı için yeterli kalınlıkta kablolar kullanın (14-18 AWG önerilir)
• Montaj Önerileri
  • Modülü iletken yüzeylerden izole edin
  • Yüksek akım uygulamalarında modüle soğutucu ekleyin
  • İyi havalandırmalı bir yere monte edin
  • Vidalarla sabit bir yüzeye montaj için delikleri kullanın

Uygulama Senaryoları

Farklı kullanım senaryoları için bağlantı ve ayarlar:

• 12V Bataryadan 5V Elde Etme
  • 12V bataryanın + ucunu IN+ terminaline bağlayın
  • 12V bataryanın - ucunu IN- terminaline bağlayın
  • Potansiyometreyi çevirerek çıkışı 5V'a ayarlayın
  • Çıkış terminallerinden 5V beslemesi alın
  • USB cihazlar için 5V/1A-2A arası çıkış kullanılabilir
• 24V Sistemlerde Kullanım
  • 24V güç kaynağını IN+ ve IN- terminallerine bağlayın
  • Çıkış voltajını ihtiyacınıza göre 3.3V, 5V, 9V, 12V gibi değerlere ayarlayın
  • Endüstriyel sensörler veya 24V sistemlerde Arduino kullanımı için ideal
  • Yüksek voltaj farkı nedeniyle ısınmaya dikkat edin
• Araç İçi Elektronik Projeler
  • Araç aküsünden (12-14.4V) IN+ ve IN- terminallerine bağlantı yapın
  • 3.3V, 5V veya 9V gibi yaygın değerlere ayarlayın
  • Araç içi kamera, GPS, alarm sistemleri için kullanın
  • Marş anındaki voltaj yükselmelerine karşı giriş koruması ekleyin
• LED Projeleri
  • Güç kaynağını IN+ ve IN- terminallerine bağlayın
  • LED'lerin çalışma voltajına göre çıkışı ayarlayın (genellikle 3.7V-12V arası)
  • LED sürücü devrelerini çıkış terminallerine bağlayın
  • LED dizileri için akım sınırlamasına dikkat edin

Verimlilik ve Isı Yönetimi

Optimum performans ve güvenli çalışma için öneriler:

• Verimlilik Faktörleri
  • Giriş-çıkış voltaj farkı arttıkça verimlilik düşer
  • Yüksek voltaj farkı daha fazla ısı üretir
  • En yüksek verimlilik %30-80 yük aralığında elde edilir
  • Düşük akımlarda verimlilik azalır
• Isı Yönetimi
  • 2A üzeri akımlarda soğutucu kullanın
  • Alüminyum soğutucuyu LM2596 entegresine termal macun ile bağlayın
  • Kapalı kutu içinde kullanırken havalandırma sağlayın
  • Isınan modülü yanıcı malzemelerden uzak tutun
• Güç Kaybı Hesabı
  • Güç kaybı = (Giriş Voltajı - Çıkış Voltajı) × Çıkış Akımı × (1 - Verimlilik)
  • 24V -> 5V dönüşümünde 2A yükte yaklaşık 3-4W ısı üretilir
  • Yüksek güç kayıplarında daha büyük soğutucu kullanın
  • Sıcaklığın 80°C'yi aşmamasına dikkat edin
• Çıkış Kalitesini İyileştirme
  • Giriş ve çıkışa 100-470µF elektrolitik kapasitör ekleyin
  • Çıkışa 10-100µF seramik kapasitör ekleyerek ripple'ı azaltın
  • Gürültüye duyarlı devreler için LC filtre ekleyin
  • Kısa ve kalın bağlantı kabloları kullanın

---

Uygulama Alanları

LM2596 DC-DC 3A Ayarlanabilir Voltaj Regülatörünün kullanılabileceği çeşitli projeler ve uygulama alanları.

Elektronik Projeler

Hobi ve DIY elektronik uygulamaları:

• Mikrodenetleyici Projeleri
  • Arduino ve Raspberry Pi güç kaynağı
  • ESP8266/ESP32 tabanlı IoT cihazları
  • Çoklu voltaj gerektiren prototip devreleri
  • Sensör ağları ve veri toplama sistemleri
• LED Aydınlatma
  • LED şerit kontrolörleri
  • Yüksek güçlü LED projektor devreleri
  • RGB LED sistemleri
  • Animasyonlu ışık gösterileri
• Ses Sistemleri
  • Ses amplifikatörleri için temiz güç kaynağı
  • Pre-amplifikatör devreleri
  • Bluetooth hoparlör projeleri
  • Kulaklık amplifikatörleri
• Laboratuvar Güç Kaynakları
  • Ayarlanabilir test güç kaynakları
  • Çoklu çıkışlı güç sistemleri
  • Eğitim amaçlı güç kaynakları
  • Elektronik test düzenekleri

Araç ve Mobil Uygulamalar

Taşıt ve batarya bazlı sistemler:

• Otomotiv Uygulamaları
  • Araç içi USB şarj cihazları
  • GPS ve navigasyon sistemleri
  • Araç içi kamera ve DVR sistemleri
  • LED araç aydınlatmaları
• Mobil Güç Sistemleri
  • Portatif güç bankaları
  • Solar şarj sistemleri
  • Outdoor ekipman güç kaynakları
  • Kamp ve seyahat elektronikleri
• Batarya Sistemleri
  • Lityum batarya koruma devreleri
  • Batarya şarj kontrol sistemleri
  • UPS (kesintisiz güç kaynağı) sistemleri
  • Çoklu hücreli batarya yönetimi
• Denizcilik ve Outdoor
  • Tekne elektroniği güç sistemleri
  • Marine LED aydınlatma
  • Outdoor sensör sistemleri
  • Hava istasyonları ve kablosuz aktarıcılar

Endüstriyel Uygulamalar

Ticari ve endüstriyel kullanım alanları:

• Endüstriyel Kontrol Sistemleri
  • PLC ve kontrol panelleri
  • Sensör ve aktüatör güç kaynaklari
  • SCADA sistemleri
  • Motor sürücü devreleri
• Otomasyon
  • Akıllı ev sistemleri
  • Bina otomasyon ekipmanları
  • Güvenlik sistemleri
  • Erişim kontrol sistemleri
• Haberleşme Ekipmanları
  • Kablosuz router'lar ve access point'ler
  • Telekomünikasyon ekipmanları
  • RF verici ve alıcılar
  • Telsiz sistemleri
• Test ve Ölçüm Cihazları
  • Veri toplama sistemleri
  • Sensör kalibrasyon ekipmanları
  • Ölçüm cihazları
  • Laboratuvar ekipmanları

Yenilenebilir Enerji Sistemleri

Sürdürülebilir enerji uygulamaları:

• Solar Sistemler
  • Küçük ölçekli solar şarj kontrol üniteleri
  • Güneş enerjisi ile çalışan aydınlatma
  • Solar sensör sistemleri
  • Off-grid uygulamalar
• Rüzgar Enerjisi
  • Küçük rüzgar türbini şarj kontrolleri
  • Rüzgar veri toplama sistemleri
  • Hibrit enerji sistemleri
  • Meteoroloji istasyonları
• Batarya Yönetim Sistemleri
  • Akü şarj düzenleyicileri
  • Enerji depolama sistemleri
  • Düşük voltaj koruma devreleri
  • Akü izleme sistemleri
• Enerji Hasadı
  • Mikro enerji üretim sistemleri
  • Düşük güçlü IoT sensör düğümleri
  • Kinetik enerji dönüştürücüleri
  • Termoelektrik jeneratör sistemleri

---

Proje Örnekleri

LM2596 DC-DC 3A Ayarlanabilir Voltaj Regülatörü kullanılarak yapılabilecek detaylı proje örnekleri.

Çok Çıkışlı Laboratuvar Güç Kaynağı

Ayarlanabilir voltajlı test ve geliştirme güç ünitesi:

• Gerekli Malzemeler
  • 2-3 adet LM2596 DC-DC dönüştürücü modülü
  • 19V-24V laptop adaptörü veya benzer güç kaynağı
  • Voltmetre/ampermetre modülleri
  • Anahtar ve potansiyometreler
  • Bağlantı terminalleri ve banana jack'ler
  • Alüminyum veya plastik muhafaza kutusu
  • Soğutucular ve fan (opsiyonel)
• Montaj ve Bağlantı
  • Modülleri kutu içerisine güvenli şekilde sabitleyin
  • Ana adaptörden paralel olarak tüm modüllere güç verin
  • Her modülün çıkışına voltmetre ve ampermetre bağlayın
  • Çıkış terminallerini ön panele monte edin
  • Soğutucuları entegrelere termal macun ile bağlayın
• Özellikler ve İşlevler
  • 3 ayrı ayarlanabilir çıkış (örn: 3.3V, 5V ve 1.5V-12V ayarlanabilir)
  • Her kanal için dijital voltaj ve akım göstergesi
  • Her çıkış için bağımsız açma/kapama anahtarı
  • Aşırı akım ve kısa devre koruması
  • Çıkış durumunu gösteren LED göstergeler
• Geliştirmeler
  • Akım sınırlama özelliği ekleme
  • USB çıkışları ekleme
  • Arduino ile uzaktan kontrol ekleyerek programlanabilir güç kaynağı yapma
  • Sıcaklık izleme ve otomatik fan kontrolü ekleme

Güneş Enerjili Şarj İstasyonu

Taşınabilir güneş enerjili şarj sistemi:

• Gerekli Malzemeler
  • LM2596 DC-DC dönüştürücü modülü
  • 10W-20W solar panel
  • TP4056 lityum şarj kontrolörü
  • 18650 lityum piller (2-4 adet)
  • Batarya kutusu ve konnektörler
  • USB çıkış portları
  • Su geçirmez muhafaza
  • Diyotlar ve koruma devreleri
• Sistem Tasarımı
  • Solar panel → Diyot → TP4056 → Batarya
  • Batarya → LM2596 → USB portları ve diğer çıkışlar
  • LM2596 ile çıkış voltajını 5V'a ayarlama (USB için)
  • Düşük voltaj kesme devresi ile batarya koruması
• Özellikler
  • Güneş enerjisiyle batarya şarjı
  • 2-3 adet USB çıkış portu (5V/2A)
  • Batarya durumu LED göstergeleri
  • Hava koşullarına dayanıklı tasarım
  • Taşınabilir ve kompakt yapı
• Ekstra İşlevler
  • 12V çıkış ekleyerek araç cihazlarını besleyebilme
  • Şarj durumu ve güç tüketimi için dijital gösterge
  • LED aydınlatma sistemi entegrasyonu
  • ESP8266 ile şarj durumunu uzaktan izleme

LED Sürücü Devresi

Yüksek güçlü LED aydınlatma sürücüsü:

• Gerekli Malzemeler
  • LM2596 DC-DC dönüştürücü modülü
  • Yüksek güçlü LED'ler (1W-3W)
  • Alüminyum PCB veya soğutucu plaka
  • 12V-24V güç kaynağı
  • NTC termistör (sıcaklık izleme için)
  • Dimmer kontrolü için potansiyometre veya PWM kontrolörü
  • Muhafaza kutusu
• Devre Tasarımı
  • Güç kaynağı → LM2596 → LED dizisi
  • LM2596 ile LED'lerin çalışma voltajına ayarlama
  • LED'leri seri veya seri-paralel bağlama
  • Aşırı sıcaklık koruması için termistör bağlantısı
• LED Konfigürasyonu
  • 3 seri LED için yaklaşık 9-10V çıkış ayarı
  • LED başına akım sınırlama direnci ekleme
  • LED'leri termal macun ile soğutucuya monte etme
  • Optimum ışık çıkışı için LED yerleşimi
• Kontrol Özellikleri
  • PWM kontrol girişi ile parlaklık ayarı
  • Aşırı sıcaklıkta otomatik kısma
  • Açma/kapama için zamanlayıcı entegrasyonu
  • Uzaktan kumanda ile kontrol seçeneği

Akıllı Batarya Yedekleme Sistemi

Elektronik cihazlar için kesintisiz güç çözümü:

• Gerekli Malzemeler
  • LM2596 DC-DC dönüştürücü modülü
  • 12V kurşun asit veya lityum batarya
  • Batarya şarj devresi
  • Röle veya MOSFET anahtarlama devresi
  • Arduino Nano veya ATtiny mikrodenetleyici
  • Voltaj sensörleri
  • LCD ekran (opsiyonel)
• Sistem Çalışma Prensibi
  • Ana güç kaynağı → Şarj devresi → Batarya
  • Batarya → LM2596 → Cihaz beslemesi
  • Mikrodenetleyici, güç durumunu izleyerek anahtarlama yapar
  • Güç kesintisinde otomatik bataryaya geçiş
• Yazılım ve Kontrol
  • Batarya voltajı ve şarj durumu izleme
  • Düşük batarya uyarısı ve koruma
  • Güç kaynağı değişimi sırasında stabilizasyon
  • Sistem durumunu gösteren LED veya LCD gösterge
• Uygulama Alanları
  • Voltaj dönüştürücü özelliği ile router ve modeller için yedek güç
  • Güvenlik sistemleri için kesintisiz besleme
  • Raspberry Pi tabanlı sunucular için UPS
  • Kritik sensör sistemleri için yedek güç

---

Sorun Giderme ve İpuçları

LM2596 DC-DC 3A Ayarlanabilir Voltaj Regülatörü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

Modül kullanımında karşılaşılan problemler:

• Çıkış Voltajı Kararsızlığı
  • Sorun: Çıkış voltajı dalgalanıyor veya kararsız
  • Çözüm: Giriş ve çıkışa 100µF veya daha büyük kapasitör ekleyin
  • Çözüm: Yeterli giriş akımı sağlayan güç kaynağı kullanın
  • Çözüm: Potansiyometrenin sıkı olduğundan emin olun
• Aşırı Isınma
  • Sorun: Modül çok ısınıyor veya kapanıyor
  • Çözüm: Entegre üzerine soğutucu ekleyin
  • Çözüm: Çıkış akımını düşürün, 3A maksimum sınırın altında kullanın
  • Çözüm: Giriş-çıkış voltaj farkını mümkün olduğunca azaltın
• Düşük Verimlilik
  • Sorun: Modül çok ısınıyor ve pil ömrü kısa
  • Çözüm: Giriş voltajını çıkış voltajına yakın seçin
  • Çözüm: Uygun akım kapasitesi için doğru boyutlu indüktör kullanın
  • Çözüm: Düşük ESR değerli kapasitörler kullanın
• Gürültü ve Parazit
  • Sorun: Çıkışta elektriksel gürültü veya parazit var
  • Çözüm: Çıkışa 10µF ve 100nF kapasitörlerden oluşan filtre ekleyin
  • Çözüm: Hassas devreler için LC filtre kullanın
  • Çözüm: Giriş ve çıkış kablolarını kısa tutun

Performans Optimizasyonu

Daha iyi performans ve verimlilik için ipuçları:

• Verimlilik İyileştirme
  • Mümkün olduğunca düşük giriş-çıkış voltaj farkı kullanın
  • Yüksek kaliteli indüktör ve kapasitörler kullanın
  • Soğuk lehim ve kötü bağlantıları önleyin
  • Optimum yük aralığında çalıştırın (%30-80 nominal kapasite)
• Gürültü Azaltma
  • Giriş ve çıkışa düşük ESR kapasitörler ekleyin
  • Ferrit boncuklar kullanarak yüksek frekanslı gürültüyü filtreleyebilirsiniz
  • PCB izlerini kısa ve kalın tutun
  • Toprak düzlemi kullanarak gürültü bağışıklığını artırın
• Isı Yönetimi
  • Yüksek termal iletkenliğe sahip soğutucu kullanın
  • Termal macun ile entegre-soğutucu temasını iyileştirin
  • Yeterli hava akışı sağlayın
  • Isı dağıtımını artırmak için modülü metal yüzeye monte edin
• Koruma ve Güvenlik
  • Giriş ve çıkışa sigorta ekleyin
  • Ters polarite koruması için diyot kullanın
  • Aşırı voltaj koruması için zener diyot veya TVS ekleyin
  • EMI/RFI filtresi ekleyerek elektromanyetik girişimi azaltın

Ölçüm ve Test

Doğru ölçüm ve test prosedürleri:

• Voltaj Ölçümü
  • Multimetreyi doğrudan çıkış terminallerine bağlayın
  • Uzun kablolardaki voltaj düşüşünü hesaba katın
  • Yüksüz ve yüklü durumda ölçüm yaparak voltaj regülasyonunu kontrol edin
  • AC voltaj modunda "ripple" ölçümü yapın
• Akım Ölçümü
  • Seri bağlanan ampermetre ile çıkış akımını ölçün
  • Kısa süreli akım çekilmelerini ölçmek için osiloskop ve akım probu kullanın
  • Giriş ve çıkış akımını karşılaştırarak verimlilik hesaplayın
  • Farklı yük koşullarında akım çekişini test edin
• Verimlilik Testi
  • Verimlilik = (Çıkış Voltajı × Çıkış Akımı) / (Giriş Voltajı × Giriş Akımı)
  • Wattmetre ile doğrudan giriş ve çıkış gücünü ölçün
  • Farklı yük ve voltaj koşullarında verimlilik testi yapın
  • Sıcaklık artışını izleyerek termal verimlilik değerlendirme
• Yük Testi
  • Ayarlanabilir elektronik yük ile farklı akım değerlerinde test
  • Voltaj regülasyonunu doğrulamak için %0-%100 arası yük testi
  • Yük değişimlerine tepki süresini ölçme (geçici yanıt)
  • Uzun süreli güvenilirlik için termal yük testi

Montaj ve Uygulama İpuçları

Profesyonel montaj ve uygulama için öneriler:

• PCB Montajı
  • Diğer devrelerden yeterli mesafede monte edin
  • Metal M3 vidalar ve standofflar kullanarak sağlam sabitleme yapın
  • Isı yayılımı için metal yüzeye monte ederken izolasyon pedi kullanın
  • Kablo bağlantıları için gerilim giderici kullanın
• Kablolama
  • Yüksek akım için en az 18 AWG kablo kullanın
  • Kablo uzunluğunu minimumda tutun
  • Lehimli bağlantılar için yeterli ısı ve kaliteli lehim kullanın
  • Vida terminallerini düzenli olarak sıkılık kontrolü yapın
• Çoklu Modül Kullanımı
  • Birden fazla modülü aynı giriş kaynağına bağlarken yeterli kapasiteli güç kaynağı seçin
  • Modüller arasında termal izolasyon sağlayın
  • Modülleri aralarında yeterli hava akışı olacak şekilde yerleştirin
  • Yük dağılımını dengeli yapın
• Muhafaza ve Soğutma
  • Metal muhafaza içinde kullanırken kısa devre riskine karşı izolasyon sağlayın
  • Yeterli havalandırma delikleri açın
  • Yüksek güç uygulamalarında aktif soğutma (fan) düşünün
  • Nem ve toza karşı uygun muhafaza seçin

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
