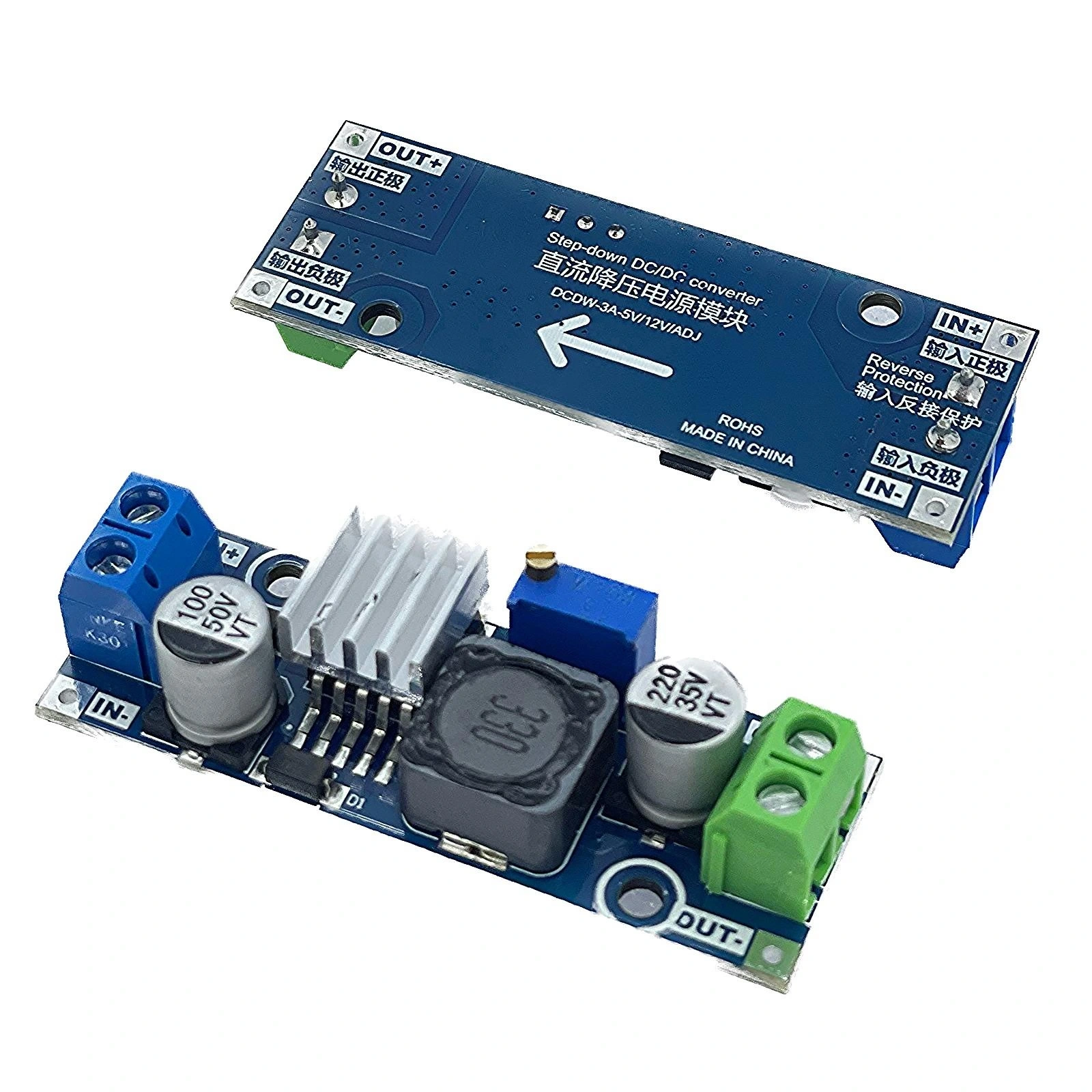

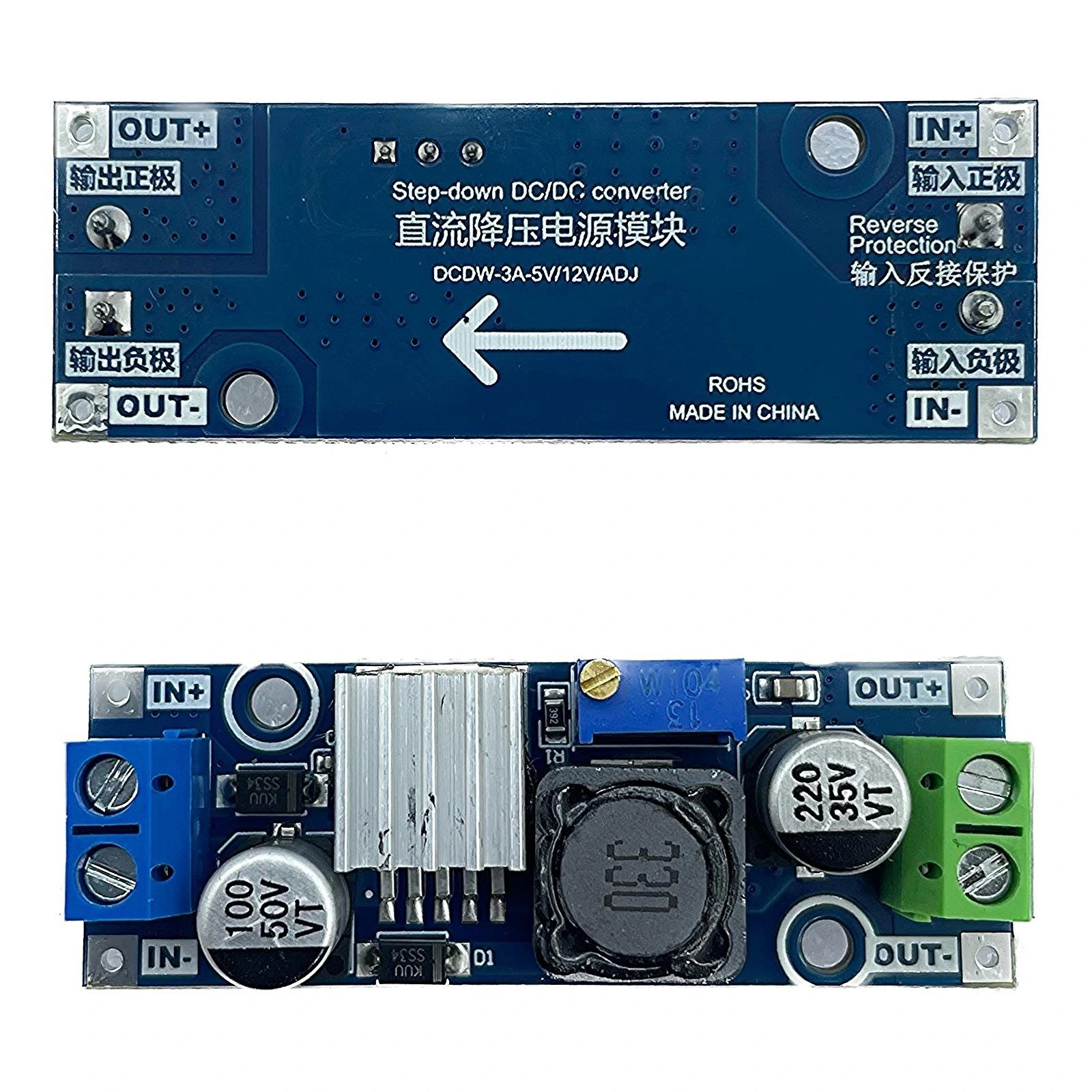

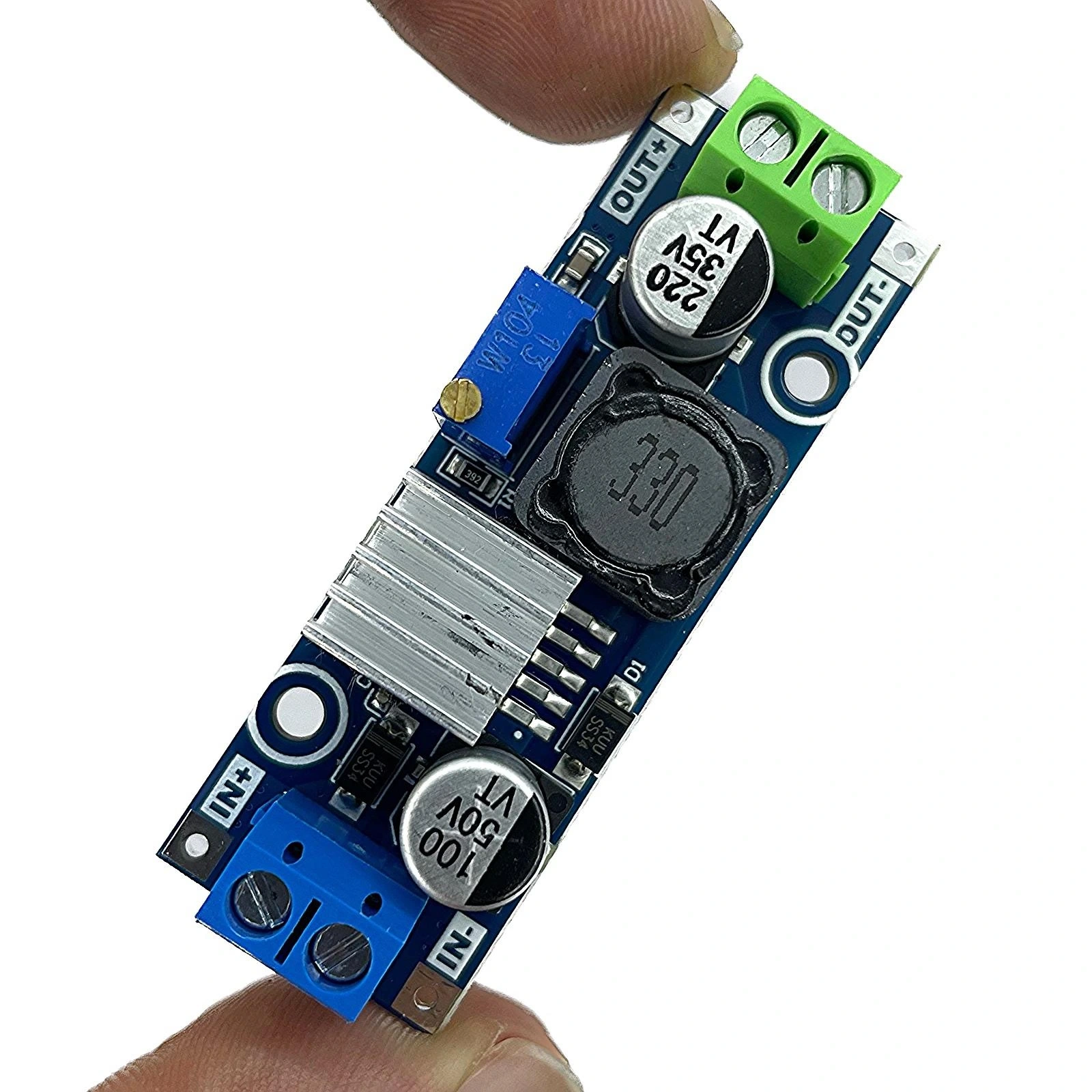

LM2596 3A Ayarlanabilir Voltaj Regülatör Kartı

LM2596 3A Ayarlanabilir Voltaj Regülatör Kartı

LM2596 3A Ayarlanabilir Voltaj Regülatör Kartı, yüksek giriş voltajlarını istenilen düşük voltaj seviyelerine dönüştürmek için tasarlanmış kompakt ve verimli bir buck (step-down) dönüştürücü modülüdür. Potansiyometre ile kolayca ayarlanabilen çıkış voltajı sayesinde çeşitli elektronik projelerde güvenilir bir güç kaynağı çözümü sunar.

Maksimum 3A sürekli akım sağlayabilen bu modül, Arduino ve diğer mikrodenetleyici projelerinde, LED aydınlatma sistemlerinde ve motor kontrol uygulamalarında sabit, temiz ve kararlı güç çıkışı gerektiren durumlarda ideal bir çözümdür.

Çeşitli voltaj dönüştürücüler arasında yüksek verimlilik, geniş giriş voltaj aralığı ve kompakt boyutlarıyla öne çıkan bu regülatör kartı, batarya ile çalışan ve taşınabilir cihazlarda güç tasarrufu sağlayarak uzun kullanım ömrü sunar.

Teknik Özellikler

LM2596 3A Ayarlanabilir Voltaj Regülatör Kartı'nın detaylı teknik özellikleri aşağıda listelenmiştir.

• Kontrol Entegresi: LM2596
• Giriş Voltajı: 4.5V - 40V DC
• Çıkış Voltajı: 1.25V - 37V DC (ayarlanabilir)
• Maksimum Çıkış Akımı: 3A (sürekli), 4A (anlık)
• Çıkış Gücü: Maksimum 15W
• Voltaj Regülasyonu: ±2.5%
• Çalışma Frekansı: 150 kHz
• Dönüşüm Verimliliği: %92'ye kadar (yüke bağlı)
• Voltaj Ayarı: Hassas potansiyometre ile
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Giriş Bağlantısı: 2.54mm terminal bloğu (IN+, IN-)
• Çıkış Bağlantısı: 2.54mm terminal bloğu (OUT+, OUT-)
• Giriş-Çıkış Farkı: Minimum 1.5V (önerilen)
• Isı Dağıtımı: Alüminyum soğutucu
• Koruma Özellikleri: Kısa devre koruması, aşırı ısınma koruması
• PCB Boyutları: 43mm × 21mm × 14mm
• Montaj Delikleri: 3mm çapında, 2 adet
• Gösterge: Güç LED'i
• Giriş Kapasitörü: 100μF/50V
• Çıkış Kapasitörü: 220μF/35V

Kullanım Alanları

LM2596 3A Ayarlanabilir Voltaj Regülatör Kartı'nın kullanılabileceği çeşitli alanlar ve proje örnekleri.

Elektronik Projeler

• Arduino ve mikrodenetleyici güç kaynakları
• DIY elektronik cihazlar
• Sensör besleme devreleri
• Batarya ile çalışan cihazlar
• Taşınabilir şarj cihazları

Aydınlatma Uygulamaları

• LED şerit kontrol sistemleri
• Araba içi LED aydınlatma
• Düşük voltajlı aydınlatma projeleri
• Hobi projeleri için spot ışıklar
• Model aydınlatma sistemleri

Motor ve Sürücü Devreleri

• DC motor besleme
• RC modeller için güç kaynağı
• Servo motor kontrolü
• Step motor sürücü beslemesi
• Küçük robot projeleri

Avantajlar ve Özellikler

LM2596 3A Ayarlanabilir Voltaj Regülatör Kartı'nın sağladığı avantajlar ve çözümler.

• Yüksek Verimlilik: %92'ye varan enerji dönüşüm oranı
• Geniş Giriş Aralığı: 4.5V-40V ile çeşitli kaynaklardan besleme
• Hassas Voltaj Ayarı: Potansiyometre ile ince ayar imkanı
• Yüksek Akım Kapasitesi: 3A sürekli çıkış akımı
• Kompakt Boyut: Küçük projelere kolay entegrasyon
• Kararlı Çıkış: Düşük dalgalanma ve gürültü
• Güvenlik Korumaları: Kısa devre ve aşırı ısınma koruması
• Kolay Montaj: Terminal bağlantıları ve montaj delikleri
• Düşük Isınma: Alüminyum soğutucu ile etkin ısı dağılımı
• Ekonomik Çözüm: Uygun fiyatlı güç düzenleme seçeneği

Kurulum ve Bağlantı

LM2596 3A Ayarlanabilir Voltaj Regülatör Kartı'nın kurulumu ve bağlantısı hakkında bilgiler.

Regülatör kartının kurulum ve bağlantı adımları:

• Giriş Bağlantısı: IN+ ve IN- terminallerine giriş voltajını bağlayın
• Polarite Kontrolü: Bağlantı polaritesinin doğruluğundan emin olun
• Çıkış Ayarı: Yük bağlanmadan önce potansiyometre ile istenen voltajı ayarlayın
• Voltaj Ölçümü: Multimetre ile çıkış voltajını doğrulayın
• Yük Bağlantısı: OUT+ ve OUT- terminallerine yükü bağlayın
• Akım Limiti: 3A sürekli akım sınırını aşmamaya dikkat edin
• Soğutma: Yüksek akımlarda yeterli havalandırma sağlayın
• Montaj: Deliklerden PCB'yi sabitleyebilirsiniz

Sorun Giderme ve İpuçları

LM2596 3A Ayarlanabilir Voltaj Regülatör Kartı kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Çıkış Yok: Giriş voltajını ve polariteyi kontrol edin
• Kararsız Çıkış: Giriş ve çıkış arasında yeterli fark olduğundan emin olun
• Aşırı Isınma: Akım çekimini azaltın veya ek soğutma ekleyin
• Düşük Verimlilik: Giriş-çıkış voltaj farkını azaltmayı deneyin
• Gürültülü Çıkış: Çıkışa ek filtreleme kapasitörü ekleyin

Verimli Kullanım İpuçları

• Yüksek verimlilik için giriş ve çıkış arasındaki farkı minimumda tutun
• Kaliteli ve kalın kablolar kullanarak voltaj düşümünü azaltın
• Yüksek akım uygulamalarında ek soğutma fanı kullanmayı düşünün
• Hassas cihazlar için çıkışa ek filtreleme kapasitörleri ekleyin
• Giriş voltajında dalgalanma varsa, girişe büyük kapasitör ekleyin
• Sürekli olarak maksimum akım sınırına yakın çalıştırmaktan kaçının

Paket İçeriği

• LM2596 3A Ayarlanabilir Voltaj Regülatör Kartı
