Ldr Işık Sensör Modülü

Ldr Işık Sensör Modülü

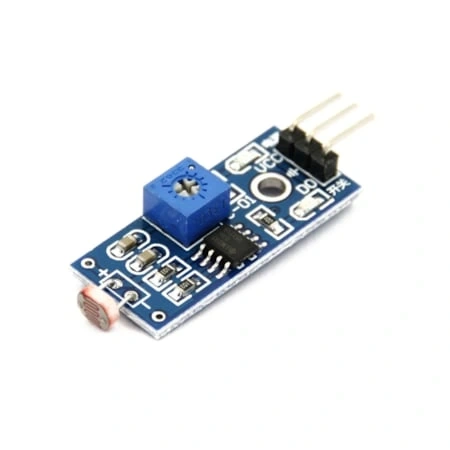

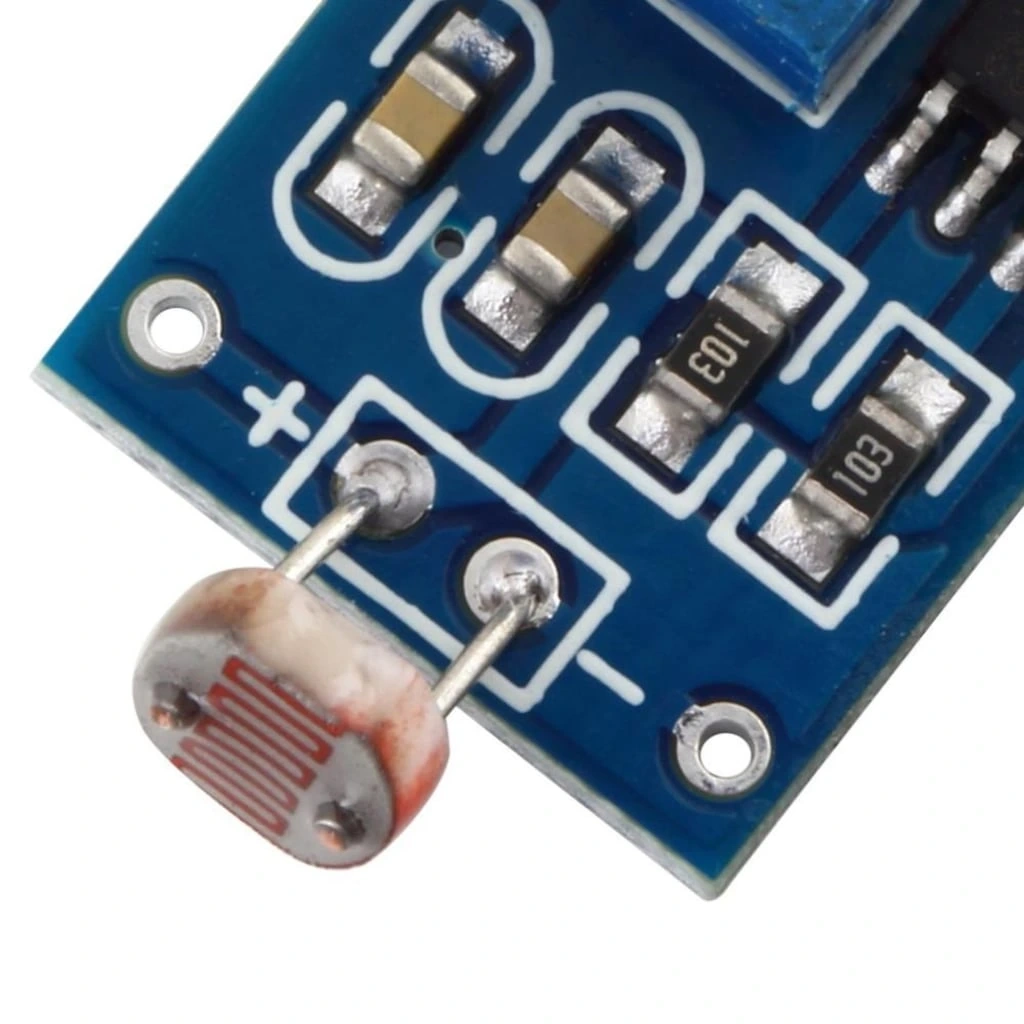

Ldr Işık Sensör Modülü, ortam ışık seviyesini algılamak için tasarlanmış kullanımı kolay bir elektronik sensör kartıdır. LDR (Light Dependent Resistor) elemanı kullanarak ortamdaki ışık şiddetine göre direnç değişimi sağlar ve bu değişimi dijital veya analog sinyal olarak çıkışa aktarır.

Ayarlanabilir hassasiyet potansiyometresi sayesinde farklı ışık koşullarına göre tepki eşiğini kolayca belirleyebileceğiniz bu modüller, ışığa bağlı otomatik kontrol projelerinde ideal bir çözüm sunar.

Geniş çalışma voltaj aralığı ve uyumlu pinout yapısı sayesinde Arduino başta olmak üzere çeşitli mikrodenetleyici platformlarıyla sorunsuz çalışarak, ışık kontrolü gerektiren projeleriniz için güvenilir bir sensör çözümü sağlar.

Teknik Özellikler

Ldr Işık Sensör Modülü'nün detaylı teknik özellikleri aşağıda listelenmiştir.

• Sensör Tipi: LDR (Işığa Bağlı Direnç)
• Çalışma Gerilimi: 3.3V - 5V DC
• Çıkış Tipi: Dijital (DO) ve Analog (AO)
• Dijital Çıkış: Eşik değerini aştığında LOW/HIGH (Açık Kolektör)
• Analog Çıkış: Işık seviyesi ile orantılı voltaj (0-5V)
• Ölçüm Aralığı: 0-1023 (10-bit ADC değeri)
• Komparatör Çipi: LM393
• Ayarlanabilir Hassasiyet: Entegre potansiyometre ile
• Gösterge LED: Dijital çıkış durumunu gösteren LED
• Montaj Delikleri: 2 adet, 3mm çapında
• PCB Boyutları: 32mm x 14mm
• Pin Aralığı: Standart 2.54mm
• Bağlantı Pinleri: VCC, GND, DO (Dijital Çıkış), AO (Analog Çıkış)
• Tepki Süresi: <20ms
• Çalışma Sıcaklığı: -25°C ile +85°C arası
• Bağlantı Tipi: 4-pin dişi header

Kullanım Alanları

Ldr Işık Sensör Modülü'nün kullanılabileceği çeşitli alanlar ve proje örnekleri.

Akıllı Ev Uygulamaları

• Otomatik aydınlatma sistemleri
• Gece lambası kontrolü
• Perde ve panjur otomasyonu
• Güneş ışığına bağlı iklimlendirme kontrolü
• Enerji tasarrufu uygulamaları

Elektronik Projeler

• Robot navigasyon sistemleri
• Işık takip eden robotlar
• Işık aktivasyonlu alarmlar
• Fotoğraf ve video ekipmanları kontrolü
• Güneş paneli pozisyonlama sistemleri

Endüstriyel ve Eğitim Uygulamaları

• Malzeme sayma ve sıralama otomasyonu
• Endüstriyel ışık bariyeri sistemleri
• Güvenlik sistemleri
• Işık şiddeti ölçüm istasyonları
• STEM eğitim projeleri
• Veri toplama ve analiz uygulamaları

Avantajlar ve Özellikler

Ldr Işık Sensör Modülü'nün sağladığı avantajlar ve çözümler.

• Kolay Entegrasyon: Standart pin düzeni ile mikrodenetleyicilere doğrudan bağlantı
• Çift Çıkış Modu: Hem dijital hem de analog çıkış seçeneği
• Ayarlanabilir Hassasiyet: Farklı ortam koşullarına uyarlanabilir
• Geniş Voltaj Aralığı: 3.3V ve 5V sistemlerle uyumlu çalışma
• Durum Göstergesi: LED ile dijital çıkış durumunu görsel olarak izleme
• Düşük Güç Tüketimi: Pil ile çalışan projelere uygun
• Kompakt Boyut: Dar alanlarda kullanım için uygun tasarım
• Breadboard Uyumlu: Prototipleme sürecinde kolay kullanım
• Montaj Kolaylığı: PCB üzerindeki delikler ile sabit montaj imkanı
• Yüksek Doğruluk: LM393 komparatör entegresi ile güvenilir ölçüm

Bağlantı ve Kullanım

Ldr Işık Sensör Modülü'nün bağlantısı ve kullanımı hakkında bilgiler.

Arduino ile bağlantı:

• VCC → Arduino 5V veya 3.3V
• GND → Arduino GND
• DO → Arduino herhangi bir dijital pin (örn. D2)
• AO → Arduino analog pin (örn. A0)

Hassasiyet ayarı:

• Modül üzerindeki potansiyometreyi saat yönünde çevirerek hassasiyeti artırın
• Saat yönünün tersine çevirerek hassasiyeti azaltın
• İstenen ışık seviyesinde LED'in değiştiği noktayı bulana kadar ayarlayın
• Düşük ışık koşullarında doğru ayar için ortam ışığını değiştirerek test edin

Arduino örnek kod kullanımı:

• Dijital okuma için digitalRead() fonksiyonunu kullanın
• Analog okuma için analogRead() fonksiyonunu kullanın
• Okunan değere göre LED, röle veya başka bir cihazı kontrol edin
• Işık seviyesi değişimlerine göre alarm veya bildirim oluşturun
• Işık seviyesini seri monitörde görüntüleyin veya kaydedin

Sorun Giderme ve İpuçları

Ldr Işık Sensör Modülü kullanırken karşılaşabileceğiniz sorunlar ve çözüm önerileri.

Yaygın Sorunlar ve Çözümleri

• Sensör Tepki Vermiyor: Bağlantıları kontrol edin, doğru pini kullandığınızdan emin olun.
• Kararsız Okumalar: Güç kaynağınızın stabil olduğundan emin olun, bypass kapasitörü ekleyin.
• LED Yanmıyor: Potansiyometre ayarını değiştirin, LED'in çalıştığını doğrulayın.
• Düşük Hassasiyet: LDR'nin önünde engel olmadığından emin olun, temiz tutun.
• Aşırı Hassasiyet: Potansiyometreyi hassasiyet azaltacak yönde ayarlayın.

Verimli Kullanım İpuçları

• Daha doğru ışık algılama için LDR'nin üzerine opak bir tüp yerleştirin
• Analog değerlerden daha güvenilir sonuçlar için ortalama algoritması kullanın
• Ani ışık değişimlerini filtrelemek için yazılımda debounce tekniği uygulayın
• Güneş ışığında kullanırken direkt ışığa maruz kalmasını önleyin
• Uzun kablo kullanımında sinyal bozulmasını önlemek için blendajlı kablo tercih edin
• Çoklu sensör kullanımında her birini ayrı ayrı kalibre edin
• Nem ve tozdan korumak için gerektiğinde sensörü kaplayın

Paket İçeriği

• Ldr Işık Sensör Modülü
