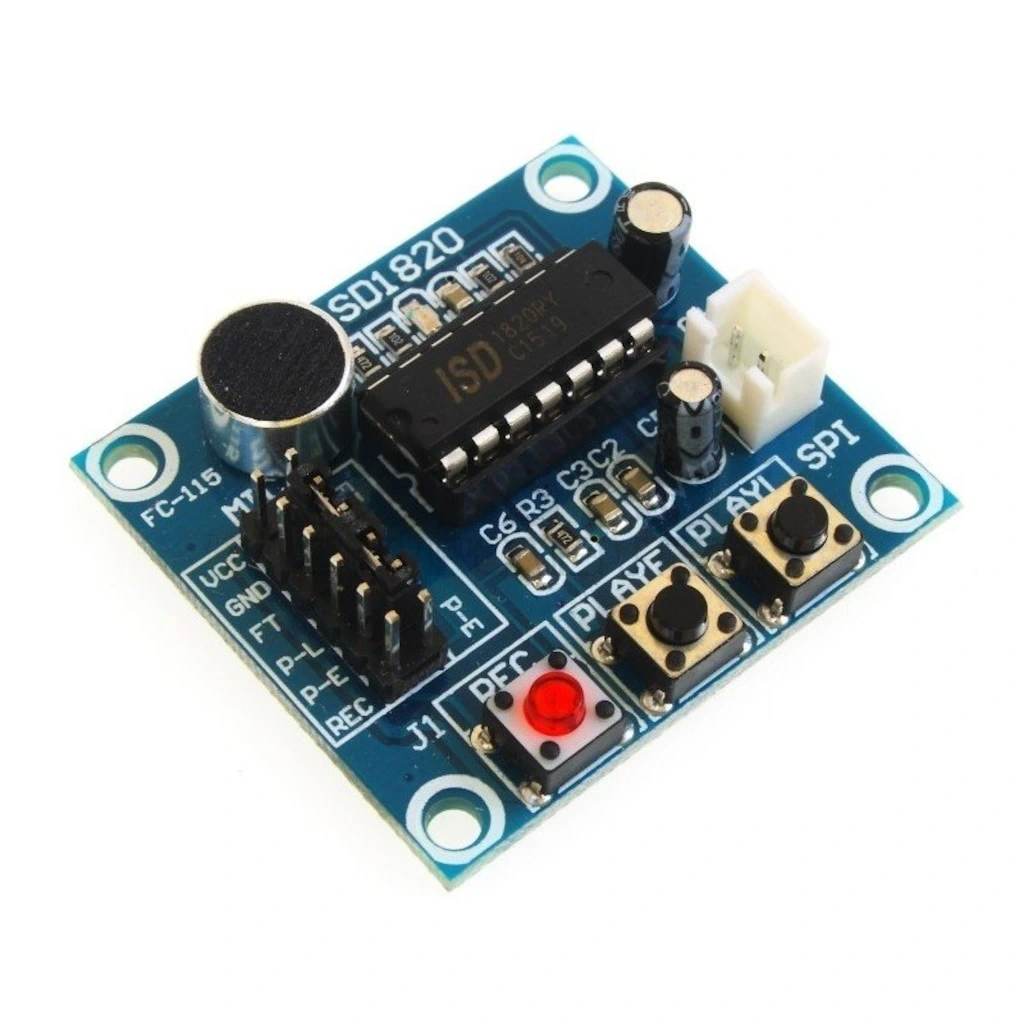

ISD1820 Ses Kayıt Modülü - Hoparlörlü

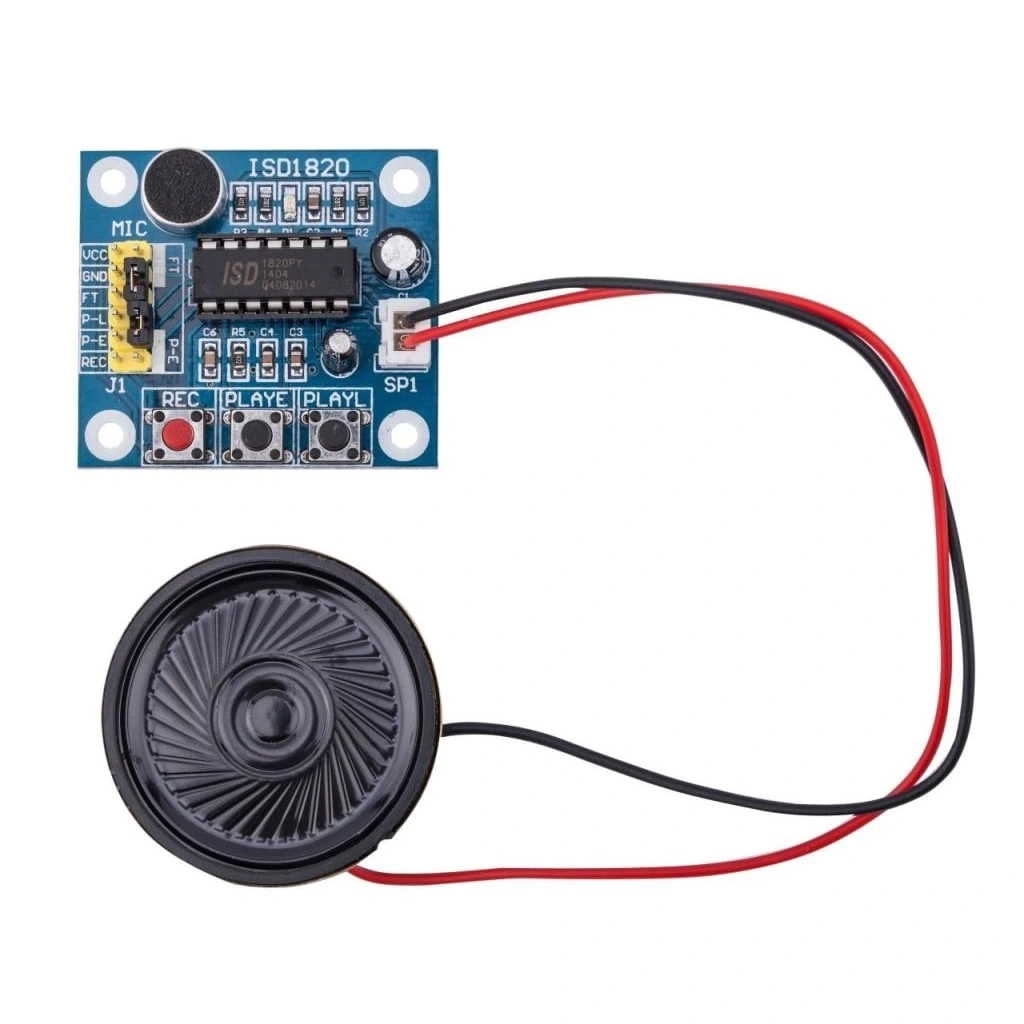

ISD1820 Ses Kayıt Modülü (Hoparlörlü)

ISD1820 Ses Kayıt Modülü, basit ses kayıt ve oynatma işlemleri gerçekleştirmenizi sağlayan kompakt ve kullanımı kolay bir ses işleme kartıdır. Üzerinde bulunan mikrofon, hoparlör ve kontrol butonları sayesinde harici bileşenlere ihtiyaç duymadan doğrudan ses kaydı yapabilir ve kaydedilen sesleri tekrar oynatabilirsiniz. Maksimum 10 saniyeye kadar kayıt süresi sunan modül, robotik projeler, interaktif oyuncaklar, sesli uyarı sistemleri ve müşteri karşılama cihazları gibi çok çeşitli uygulamalar için ideal bir çözümdür.

Winbond ISD1820 entegre devresini kullanan bu modül, düşük güç tüketimi, yüksek kaliteli ses kayıt ve oynatma özellikleri sunmaktadır. Üzerindeki hoparlör sayesinde ek bir bileşene ihtiyaç duymazsınız, ancak daha yüksek ses çıkışı için harici hoparlör bağlantısı da yapabilirsiniz. Modülün üzerinde bulunan REC, PLAYE (sürekli tekrar oynatma) ve PLAYL (bir kez oynatma) butonları manuel kontrol sağlarken, dijital giriş pinleri ile mikrodenetleyici sistemlere kolayca entegre edilebilir.

ISD1820 Ses Kayıt Modülü, 3.3V-5V geniş çalışma voltajı aralığı sayesinde Arduino ve diğer popüler mikrodenetleyici platformlarıyla doğrudan kullanılabilir. Dijital kontrol girişleri, ses sensörleri veya diğer modüller ile entegre edilerek tetiklenen ses mesajları oluşturabilir, böylece interaktif ve yaratıcı projelerinize ses boyutu ekleyebilirsiniz.

---

Teknik Özellikler

ISD1820 Ses Kayıt Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• Entegre Devre: Winbond ISD1820 Ses Kayıt/Oynatma IC
• Kayıt Süresi: Maksimum 10 saniye
• Besleme Gerilimi: 3.3V - 5V DC
• Çalışma Akımı: Bekleme: ~20mA, Kayıt/Oynatma: ~80-100mA
• Ses Örnekleme Hızı: 8 kHz
• Ses Kalitesi: 3.4 kHz bant genişliği
• Dahili Mikrofon: Elektret kondansör mikrofon
• Dahili Hoparlör: 8Ω, 0.5W mini hoparlör
• Harici Hoparlör Bağlantısı: 8Ω hoparlör çıkışı (JST konnektör)
• Ses Kayıt Teknolojisi: NVM (Uçucu Olmayan Bellek) - güç kesilse bile kayıt korunur
• Kontrol Butonları: REC (Kayıt), PLAYL (Tek Oynatma), PLAYE (Tekrarlı Oynatma)
• Kontrol Girişleri: RECL (Kayıt Tetik), PLAYL (Tek Oynatma Tetik), PLAYE (Tekrarlı Oynatma Tetik)
• Durum Göstergesi: Kırmızı LED (kayıt ve oynatma sırasında yanar)
• PCB Boyutu: Yaklaşık 44 × 24 mm
• Bağlantı Pinleri: 2.54mm standart pin aralığı
• Çalışma Sıcaklığı: -20°C ~ +85°C
• Veri Saklama Süresi: 100 yıla kadar (güç olmadan)
• Kayıt/Silme Döngüleri: 100.000 kez (minimum)
• AGC: Otomatik Kazanç Kontrolü devresi
• Ses Çıkış Gücü: Dahili hoparlör modu: ~0.25W, Harici hoparlör: ~0.5W

---

Bağlantı ve Kurulum

ISD1820 Ses Kayıt Modülünün bağlantı şeması ve kurulum detayları.

Temel Bağlantılar

Modülün temel güç ve kontrol bağlantıları:

• Güç Bağlantısı
  • VCC: 3.3V - 5V DC güç kaynağına bağlanır
  • GND: Güç kaynağının toprak (negatif) ucuna bağlanır
  • Modül üzerindeki jumper ile dahili hoparlör seçilebilir/devre dışı bırakılabilir
• Kontrol Pinleri
  • RECL (Kayıt): LOW durumuna çekilerek kayıt başlatılır
  • PLAYL (Tek Oynatma): LOW durumuna çekilerek kaydedilen ses bir kez oynatılır
  • PLAYE (Tekrarlı Oynatma): LOW durumuna çekilerek kaydedilen ses tekrar tekrar oynatılır
  • FT (Feed Through): Mikrofon sinyalini doğrudan hoparlöre aktarmak için kullanılır
• Harici Hoparlör Bağlantısı
  • SP+ ve SP- pinleri veya JST konnektör üzerinden harici hoparlör bağlanabilir
  • Hoparlör empedansı 8Ω olmalıdır
  • Daha yüksek ses çıkışı için harici hoparlör önerilir

Arduino Bağlantısı

Arduino ile ISD1820 modülünün kontrol edilmesi için bağlantı şeması:

• Güç Bağlantısı
  • ISD1820 VCC → Arduino 5V veya 3.3V
  • ISD1820 GND → Arduino GND
• Kontrol Bağlantıları
  • ISD1820 RECL → Arduino Dijital Pin (örn. D2)
  • ISD1820 PLAYL → Arduino Dijital Pin (örn. D3)
  • ISD1820 PLAYE → Arduino Dijital Pin (örn. D4)
• Arduino Kontrol Mantığı
  • Kontrol pinleri normalde HIGH durumundadır
  • Arduino'dan LOW (0) değeri gönderilerek ilgili fonksiyon tetiklenir
  • Darbe genişliği en az 100ms olmalıdır
  • Kontrol sonrası pini tekrar HIGH (1) durumuna getirmek gerekir

Manuel Kullanım

Modülün butonlar ile manuel olarak kullanımı:

• REC Butonu
  • Basılı tutulduğunda kayıt başlar (kırmızı LED yanar)
  • Bırakıldığında veya 10 saniye sonra kayıt otomatik olarak durur
  • Kısa kayıtlar için kısa basma, uzun kayıtlar için basılı tutma
• PLAYL Butonu
  • Basıldığında kaydedilen ses bir kez oynatılır
  • Oynatma sırasında kırmızı LED yanar
  • Oynatma devam ederken basılırsa, oynatma baştan başlar
• PLAYE Butonu
  • Basıldığında kaydedilen ses tekrarlı modda oynatılır
  • Tekrar durdurmak için PLAYL butonuna basılır
  • Sürekli oynatma uzun süre devam ederse modül ısınabilir

Montaj Önerileri

Modülün fiziksel montajı ve yerleşimi hakkında öneriler:

• Mikrofon Konumlandırma
  • Mikrofon etrafındaki alan açık bırakılmalıdır
  • Gürültü azaltmak için sert yüzeylere monte edilmelidir
  • Titreşim kaynaklarından uzak tutulmalıdır
• Hoparlör Yerleşimi
  • Dahili hoparlör kullanılıyorsa, hoparlör açıklığı engellenmemelidir
  • Harici hoparlör için kısa ve kalın kablolar tercih edilmelidir
  • Akustik yansımaları azaltmak için sünger veya akustik malzeme kullanılabilir
• Muhafaza Seçenekleri
  • Mikrofon ve hoparlör açıklıkları için delikler açılmış muhafaza
  • Butonlara erişim için uygun tasarım
  • Yeterli havalandırma (özellikle sürekli kullanımda)

---

Programlama ve Kontrol

ISD1820 modülünün mikrodenetleyiciler ile programlanması ve kontrolü.

Arduino Örnek Kod

Arduino kullanarak modülün temel kontrolü için örnek kod:

• Kurulum ve Pin Tanımlamaları
  • Kontrol pinleri digitalPinMode ile OUTPUT olarak tanımlanır
  • Başlangıçta tüm kontrol pinleri HIGH durumuna ayarlanır
  • Opsiyonel olarak butonlar ve sensörler için giriş pinleri tanımlanabilir
• Temel Kontrol Fonksiyonları
  • Kayıt fonksiyonu: RECL pini LOW yapılır, belirli süre beklenir, sonra HIGH yapılır
  • Tek oynatma fonksiyonu: PLAYL pini LOW yapılır, kısa süre beklenir, sonra HIGH yapılır
  • Tekrarlı oynatma: PLAYE pini LOW yapılır, oynatma durdurulana kadar LOW kalır
• İnteraktif Kontrol Örneği
  • Butonlar ile kayıt ve oynatma tetikleme
  • Sensörler (PIR, ultrasonik, ışık) ile otomatik oynatma
  • Zamanlayıcı ile periyodik mesaj oynatma

Raspberry Pi Kontrolü

Raspberry Pi ile modülün GPIO üzerinden kontrolü:

• GPIO Kurulumu
  • Python RPi.GPIO veya gpiozero kütüphanesi import edilir
  • Kontrol pinleri OUTPUT modunda yapılandırılır
  • Varsayılan durumda pinler HIGH seviyesine ayarlanır
• Python Kontrol Örneği
  • GPIO.output() veya gpiozero objeleri ile pin durumları kontrol edilir
  • time.sleep() ile darbe genişliği ayarlanır
  • Çeşitli tetikleme senaryoları için fonksiyonlar tanımlanır
• Web Arayüzü Kontrolü
  • Flask veya Django web sunucusu ile uzaktan ses kontrolü
  • Tarayıcı üzerinden kayıt ve oynatma tetikleme
  • Zamanlanmış veya koşullu oynatma için otomasyon

Gelişmiş Kontrol Teknikleri

Modülün daha karmaşık sistemlere entegrasyonu için yöntemler:

• Çoklu Modül Kontrolü
  • Farklı mesajlar için birden fazla ISD1820 modülünün koordinasyonu
  • Demultiplekserler ile sınırlı pinlerle çok sayıda modül kontrolü
  • Seri haberleşme ile modül seçimi ve kontrol
• Ses Tanıma ile Etkileşim
  • Ses tanıma modülleri (örn. EasyVR) ile tetiklenen sesli yanıtlar
  • Belirli komutlara karşılık önceden kaydedilmiş mesajların oynatılması
  • İnteraktif diyalog sistemleri oluşturma
• IoT Entegrasyonu
  • ESP8266/ESP32 ile WiFi üzerinden kontrol
  • MQTT protokolü ile uzaktan mesaj tetikleme
  • Bulut tabanlı hizmetlerle entegrasyon (IFTTT, Google Asistan)

---

Uygulama Alanları

ISD1820 Ses Kayıt Modülünün kullanılabileceği çeşitli proje ve uygulamalar.

Ev Otomasyon Projeleri

Akıllı ev ve otomasyon uygulamalarında ISD1820 kullanımı:

• Sesli Uyarı Sistemleri
  • Kapı zili alternatifi olarak özelleştirilmiş karşılama mesajları
  • Hareket algılandığında güvenlik uyarısı verme
  • Sıcaklık, nem veya gaz sensörleri ile entegre alarm sistemleri
• Zamanlayıcı Hatırlatıcılar
  • Belirli saatlerde veya sürelerde sesli hatırlatmalar
  • İlaç alma, sulama veya besleme zamanı bildirimleri
  • Periyodik bakım ve kontrol hatırlatıcıları
• Akıllı Cihaz Geri Bildirimleri
  • İşlem tamamlandığında sesli bildirim
  • Hata durumlarında açıklayıcı sesli mesajlar
  • Kullanıcı etkileşimlerine sesli yanıtlar

Eğitim ve Eğlence Uygulamaları

Öğrenme ve eğlence amaçlı ISD1820 projeleri:

• İnteraktif Oyuncaklar
  • Düğmelere basıldığında ses çıkaran eğitici oyuncaklar
  • Sesli hikaye kutuları ve hafıza oyunları
  • Sensörlerle etkileşimli konuşan karakterler
• Dil Öğrenimi
  • Kelime telaffuz egzersizleri için kayıt/dinleme aracı
  • Sesli kelime kartları ve eşleştirme oyunları
  • Farklı dillerde karşılıklı çeviri uygulamaları
• Müzik ve Ses Projeleri
  • Basit ses efektleri makinesi
  • Loop sampler ve temel ritim makinesi
  • Sesli hatırlatma ve not alma cihazı

Endüstriyel ve Ticari Kullanım

Profesyonel ve ticari ortamlarda ISD1820 uygulamaları:

• Müşteri Bilgilendirme Sistemleri
  • Mağaza girişlerinde karşılama mesajları
  • Ürün tanıtım standlarında açıklayıcı sesli bilgiler
  • Sıra sistemi için otomatik çağrı anonsları
• Endüstriyel Güvenlik Uyarıları
  • Makine çalışma durumu uyarıları
  • Tehlikeli bölge yaklaşım ikazları
  • Acil durum prosedür hatırlatıcıları
• İnteraktif Sergi ve Tanıtımlar
  • Müze ve sergi bilgilendirme noktaları
  • Ürün tanıtım standlarında sesli açıklamalar
  • Ziyaretçi karşılama ve yönlendirme sistemleri

Robotik ve Otomatik Sistemler

Robot ve otonom cihazlarda ISD1820 kullanımı:

• Robot Ses Arayüzleri
  • Basit robotlar için önceden kaydedilmiş cevaplar
  • Farklı durumlar için programlanmış ses bildirimleri
  • Robot durumu ve işlem geri bildirimleri
• Otonom Araçlar
  • Engel tespit uyarıları
  • Görev tamamlama bildirimleri
  • Hata ve durum kodları için sesli açıklamalar
• Sesli Komut Sistemleri
  • Ses tanıma modülleriyle entegre cevap sistemi
  • Komut onay ve geri bildirim mekanizması
  • Kontrol durumu bildirim sistemi

---

Gelişmiş Projeler ve Örnekler

ISD1820 modülü kullanarak gerçekleştirilebilecek detaylı proje örnekleri.

Hareket Sensörlü Karşılama Sistemi

Ziyaretçileri otomatik olarak karşılayan interaktif bir sistem:

• Gerekli Malzemeler
  • ISD1820 Ses Kayıt Modülü
  • PIR Hareket Sensörü
  • Arduino Nano/Uno
  • 3-5W Harici Hoparlör (opsiyonel)
  • 5V Güç Kaynağı
• Çalışma Prensibi
  • PIR sensörü hareket algılandığında Arduino'ya sinyal gönderir
  • Arduino, ISD1820'nin PLAYL pinini tetikleyerek önceden kaydedilmiş karşılama mesajını oynatır
  • Mesaj oynatıldıktan sonra sistem yeniden bekleme moduna geçer
  • Belirli bir süre (30 saniye) bekledikten sonra sistem yeni hareketlere tepki vermeye hazır hale gelir
• Uygulama Alanları
  • Ev giriş kapısı veya koridor karşılama sistemi
  • Mağaza giriş noktalarında müşteri bilgilendirme
  • Ofis resepsiyon alanında ziyaretçi yönlendirme

Çok Kanallı Sesli Mesaj Sistemi

Farklı mesajları seçip oynatabilme özellikli gelişmiş bir ses sistemi:

• Gerekli Malzemeler
  • Birden fazla ISD1820 Ses Kayıt Modülü (mesaj sayısına göre)
  • Arduino Mega veya ESP32
  • CD4051 Analog Multiplexer/Demultiplexer
  • 4x4 Membran Tuş Takımı
  • 16x2 LCD Ekran
  • Ses Mikseri ve Amplifikatör Devresi
• Çalışma Prensibi
  • Her ISD1820 modülü farklı bir mesaj kategorisi için ayrılır
  • Tuş takımı ile mesaj numarası seçilir ve LCD ekranda gösterilir
  • Demultiplexer ile seçilen modül aktifleştirilir
  • Ses çıkışları mikser devresi üzerinden tek bir amplifikatöre yönlendirilir
  • Mesaj kategorileri ve içerikleri EEPROM'da saklanabilir
• Uygulama Alanları
  • Çok dilli müze veya sergi bilgilendirme noktası
  • Özelleştirilmiş pazarlama ve tanıtım standı
  • Dil öğrenme laboratuvarı egzersiz istasyonu

Akıllı Sesli Hatırlatma Kutusu

Zamanlanmış ve koşullu hatırlatmalar yapan akıllı bir cihaz:

• Gerekli Malzemeler
  • ISD1820 Ses Kayıt Modülü
  • ESP8266 NodeMCU
  • DS3231 RTC (Gerçek Zamanlı Saat) Modülü
  • OLED Ekran
  • Butonlar ve LED'ler
  • LiPo Batarya ve Şarj Devresi
• Çalışma Prensibi
  • Web arayüzü üzerinden hatırlatma zamanları ve koşulları programlanır
  • RTC modülü saat ve tarih bilgisini sağlar
  • Belirtilen zamanlarda veya koşullarda ISD1820 üzerine kaydedilmiş mesaj otomatik oynatılır
  • WiFi üzerinden hatırlatma durumu izlenebilir ve güncellenebilir
  • Tekrarlanan hatırlatmalar ve erteleme özelliği bulunur
• Uygulama Alanları
  • İlaç alma hatırlatıcısı
  • Yaşlı veya hafıza sorunu yaşayan kişiler için günlük rutin hatırlatıcı
  • Çocuklar için programlı görev ve ödev hatırlatma sistemi

Ses Kontrollü Robot

Ses komutlarına yanıt veren ve sesli geri bildirim sağlayan robot platform:

• Gerekli Malzemeler
  • ISD1820 Ses Kayıt Modülü
  • Arduino Mega veya ESP32
  • Ses Tanıma Modülü (Örn. Elechouse Voice Recognition Module)
  • DC Motor ve Sürücü Devresi
  • Ultrasonik Sensör
  • Servo Motorlar
• Çalışma Prensibi
  • Ses tanıma modülü önceden programlanmış komutları algılar
  • Algılanan komuta göre robot hareket eder veya görev yapar
  • ISD1820 üzerine kaydedilmiş uygun yanıt mesajları oynatılır
  • Engel tespit edildiğinde veya görev tamamlandığında sesli bildirim yapılır
  • Farklı komutlar için farklı ses yanıtları programlanabilir
• Uygulama Alanları
  • Eğitici robot platformları
  • Yaşlı ve engelliler için interaktif yardımcı robot
  • Eğlence ve hobi amaçlı interaktif robotlar

---

Ses Kalitesi ve Optimizasyon

ISD1820 modülünden en iyi ses kalitesini elde etmek için teknikler ve optimizasyon yöntemleri.

Kayıt Kalitesini Artırma

Daha temiz ve anlaşılır ses kayıtları için öneriler:

• Mikrofon Konumlandırma
  • Ses kaynağı ile mikrofon arasında 15-20 cm mesafe bırakın
  • Mikrofonu doğrudan ses kaynağına yönlendirin
  • Yankı ve arka plan gürültüsünü azaltmak için yumuşak yüzeyli ortamda kayıt yapın
  • Mikrofonu titreşim ve mekanik gürültülerden izole edin
• Güç Besleme Optimizasyonu
  • Kayıt sırasında kararlı ve temiz güç kaynağı kullanın
  • Güç hattı gürültüsünü azaltmak için filtre kapasitörleri ekleyin
  • Dijital ve analog topraklamaları ayırın
  • 4.5V-5V arası besleme voltajı en iyi kayıt kalitesini sağlar
• Kayıt Teknikleri
  • Kayıt öncesi ses seviyesini test edin (FT pini ile)
  • Net ve yavaşça konuşun, özellikle anlaşılması zor kelimeleri vurgulayın
  • Kayıt butonuna basarken oluşan mekanik gürültüyü önleyin
  • Önemli kelimeleri mesajın başına ve sonuna yakın yerleştirmeyin (kesik kaydedilebilir)

Oynatma Kalitesini İyileştirme

Daha yüksek kaliteli ses çıkışı için optimizasyon yöntemleri:

• Hoparlör Seçimi ve Bağlantısı
  • Dahili hoparlör yerine daha kaliteli harici hoparlör kullanın
  • 8Ω empedanslı, 1-3W gücünde hoparlörler ideal performans sunar
  • Hoparlör bağlantı kablolarını kısa ve kalın tutun
  • Akustik kutu veya rezonans odası ile bas tepkisini iyileştirin
• Harici Amplifikatör Kullanımı
  • Yüksek ses veya geniş alan için harici amplifikatör devresi ekleyin
  • LM386 veya PAM8403 gibi ses amplifikatör entegreleri uyumludur
  • Ton kontrolü için basit filtre devreleri ekleyin
  • Stereo etkisi için iki hoparlör ve uygun amplifikatör kullanın
• Dijital Filtreleme
  • Tetikleme sinyallerinde debounce uygulaması ile istenmeyen tetiklemeleri önleyin
  • Oynatma döngüsünde yumuşak başlama/bitirme için kontrol tekniği uygulayın
  • PLAYE modunda tekrar aralığı için uygun zamanlama kullanın
  • Çoklu oynatma arasında kısa bekleme süresi ekleyin

Modül Limitasyonları ve Çözümler

ISD1820 modülünün sınırlamalarını aşmak için alternatif yaklaşımlar:

• Kayıt Süresi Sınırlaması
  • Birden fazla modülü ardışık tetikleyerek daha uzun mesajlar oluşturun
  • Önemli bilgileri kısa ve öz mesajlara sıkıştırın
  • Daha uzun kayıtlar için alternatif olarak DF Player Mini gibi SD kart tabanlı modüller kullanın
  • Kritik bilgileri tekrarlayarak 10 saniyelik limiti etkili kullanın
• Ses Kalitesi Sınırlaması
  • 8 kHz örnekleme hızı ve 3.4 kHz bant genişliği sınırlamalarını göz önünde bulundurun
  • Yüksek frekanslı seslerden ve karmaşık müzikten kaçının
  • İnsan sesi için optimizedir, daha iyi müzik kalitesi için özel çözümler tercih edin
  • Harici preamplifikatör ile mikrofon sinyalini güçlendirin
• Kontrol Esnekliği Sınırlaması
  • Arduino veya diğer MCU'lar ile kontrol özelliklerini genişletin
  • Sanal butonlar ve tetikleyiciler için dijital kontrol devreleri ekleyin
  • Röle veya MOSFET kullanarak uzak mesafeden kontrol sağlayın
  • Gelişmiş senaryolar için birden fazla modülü bir kontrol sistemi ile koordine edin

---

Sorun Giderme

ISD1820 modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Kayıt Sorunları

Ses kaydıyla ilgili sorunlar ve çözümleri:

• Kayıt Yapılamıyor
  • Sorun: REC düğmesine basıldığında LED yanmıyor veya kayıt gerçekleşmiyor
  • Çözüm: Güç kaynağını kontrol edin, en az 3.3V besleme gereklidir
  • Çözüm: RECL pini HIGH durumunda mı kontrol edin
  • Çözüm: Mikrofon bağlantılarını kontrol edin veya mikrofonu değiştirin
• Düşük Kayıt Seviyesi
  • Sorun: Kaydedilen ses çok düşük seviyede veya zor duyuluyor
  • Çözüm: Mikrofona daha yakın konuşun (15-20 cm mesafede)
  • Çözüm: Besleme voltajını 5V'a yükseltin
  • Çözüm: Harici preamplifikatör devresi ekleyin
• Gürültülü Kayıt
  • Sorun: Kaydedilen ses statik, cızırtı veya istenmeyen gürültü içeriyor
  • Çözüm: Güç kaynağına filtre kapasitörleri ekleyin
  • Çözüm: Modülü elektromanyetik gürültü kaynaklarından uzaklaştırın
  • Çözüm: Mikrofon bölgesini titreşimlerden izole edin

Oynatma Sorunları

Ses oynatmayla ilgili yaygın sorunlar ve çözümleri:

• Ses Çıkışı Yok
  • Sorun: Play düğmesine basıldığında LED yanıyor ama ses duyulmuyor
  • Çözüm: Hoparlör jumper ayarını kontrol edin, dahili hoparlör seçili olmalı
  • Çözüm: Harici hoparlör bağlantılarını ve empedansını kontrol edin
  • Çözüm: Besleme voltajını artırın, önerilen 5V'dur
• Kesik veya Bozuk Oynatma
  • Sorun: Ses kesik kesik veya bozulmuş şekilde çalıyor
  • Çözüm: Besleme geriliminin kararlı olduğunu doğrulayın
  • Çözüm: Hoparlör bağlantılarında gevşek temas olup olmadığını kontrol edin
  • Çözüm: Modülü reset edin (gücü kesip tekrar verin)
• Tekrarlı Oynatma Sorunları
  • Sorun: PLAYE modu düzgün çalışmıyor veya tekrar durdurulmuyor
  • Çözüm: PLAYE pinini manuel olarak HIGH yaparak oynatmayı durdurun
  • Çözüm: Devreyi reset edin ve tekrar deneyin
  • Çözüm: Arduino ile kontrol ediyorsanız, pin değişim zamanlamasını kontrol edin

Kontrol ve Bağlantı Sorunları

Kontrol pinleri ve dış bağlantılarla ilgili sorunlar:

• Arduino/MCU Kontrol Sorunları
  • Sorun: Mikrodenetleyici pinleri ile modülü kontrol edememe
  • Çözüm: Kontrol pinlerinin LOW seviyesine çekildiğinden emin olun (HIGH değil)
  • Çözüm: Darbe süresinin en az 100ms olduğunu doğrulayın
  • Çözüm: Ortak GND bağlantısını kontrol edin
• Zamansal Kontrol Sorunları
  • Sorun: Tetiklemeler arasında beklenmeyen davranışlar
  • Çözüm: İki tetikleme arasında en az 500ms bekleme süresi ekleyin
  • Çözüm: Oynatma tamamlanmadan yeni komut göndermeyin
  • Çözüm: Arduino kodunda debounce uygulaması ekleyin
• Harici Hoparlör Sorunları
  • Sorun: Harici hoparlör çalışmıyor veya ses seviyesi düşük
  • Çözüm: Hoparlör jumper ayarını kontrol edin, harici hoparlör seçili olmalı
  • Çözüm: 8Ω empedanslı hoparlör kullandığınızdan emin olun
  • Çözüm: Hoparlör kablo uzunluğunu azaltın veya daha kalın kablo kullanın

---

Teknik Detaylar ve İleri Bilgiler

ISD1820 entegre devresinin çalışma prensibi ve gelişmiş teknik bilgiler.

ISD1820 Çip Mimarisi

Entegre devrenin iç yapısı ve çalışma prensibi:

• Bellek Yapısı
  • Analog ses sinyallerini doğrudan saklayan EEPROM tabanlı NVM (Non-Volatile Memory)
  • Maksimum 8-20 saniye arası depolama kapasitesi (modele bağlı, ISD1820 için ~10 saniye)
  • Hücre bazlı kayıt teknolojisi ile adreslenebilir bellek alanları
  • Güç kesilse bile veriyi koruyan bellek yapısı
• Analog Sinyal Yolu
  • Mikrofon preamplifikatörü ve AGC (Otomatik Kazanç Kontrolü) devresi
  • Anti-aliasing filtresi ve örnekleme devresi
  • PWM tabanlı DAC (Dijital-Analog Dönüştürücü)
  • Çıkış amplifikatörü ve hoparlör sürücü katı
• Kontrol Devresi
  • Dijital zamanlama ve adres sayıcı mekanizması
  • Kontrol mantığı ve durum makinesi
  • Okuma/yazma döngüsü yönetim devreleri
  • Düşük güç modu ve uyku modu kontrolü

Sinyal Özellikleri ve Performans

ISD1820 modülünün ses sinyali karakteristikleri:

• Örnekleme ve Bantgenişliği
  • 8 kHz örnekleme hızı (analog sesi dijitalize etme oranı)
  • Yaklaşık 3.4 kHz bantgenişliği (telefon kalitesine benzer)
  • Sinyal/Gürültü oranı (SNR): yaklaşık 40dB
  • Dinamik aralık: yaklaşık 40-50dB
• Elektriksel Karakteristikler
  • Çalışma voltajı: 2.7V-5.5V (önerilen 4.5V-5V)
  • Bekleme akımı: 1-5µA (uyku modunda)
  • Kayıt akımı: yaklaşık 25-30mA (mikrofonsuz)
  • Oynatma akımı: 80-100mA (hoparlör dahil)
• Zamanlama Parametreleri
  • Minimum tetikleme süresi: 100ms
  • Kayıt başlama gecikmesi: yaklaşık 30-50ms
  • Oynatma başlama gecikmesi: yaklaşık 20-40ms
  • Bellek yazma/silme döngüsü ömrü: minimum 100.000 döngü

Alternatif Kontrol Yöntemleri

ISD1820 modülünün standart dışı ve ileri kontrol teknikleri:

• Ses Seviyesi Kontrol Modifikasyonu
  • Çıkış amplifikatörüne potansiyometre eklenerek ses ayarı sağlama
  • Besleme voltajı ile ses seviyesi kontrol tekniği
  • PWM sinyali ile dijital ses seviyesi kontrolü
  • Harici opamp devreleri ile programlanabilir kazanç ayarı
• Oynatma Hızı Modifikasyonu
  • Osilatör kristali değiştirerek oynatma hızını ayarlama
  • Üzerindeki kapasitörleri modifiye ederek zamanlama değişiklikleri yapma
  • Darbeli besleme voltajı ile özel efektler oluşturma
  • Harici saat sinyali enjeksiyonu ile hız kontrolü (ileri modifikasyon)
• Kısmi Oynatma Teknikleri
  • Zamanlanmış tetikleme ile belirli bölümleri oynatma
  • Ardışık kayıt ve kısmi oynatma için kontrol devresi tasarımı
  • Harici sayıcı ile adreslenebilir bellek bölgelerine erişim
  • Farklı tetikleme kombinasyonları ile çoklu mesaj yapılandırması

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
