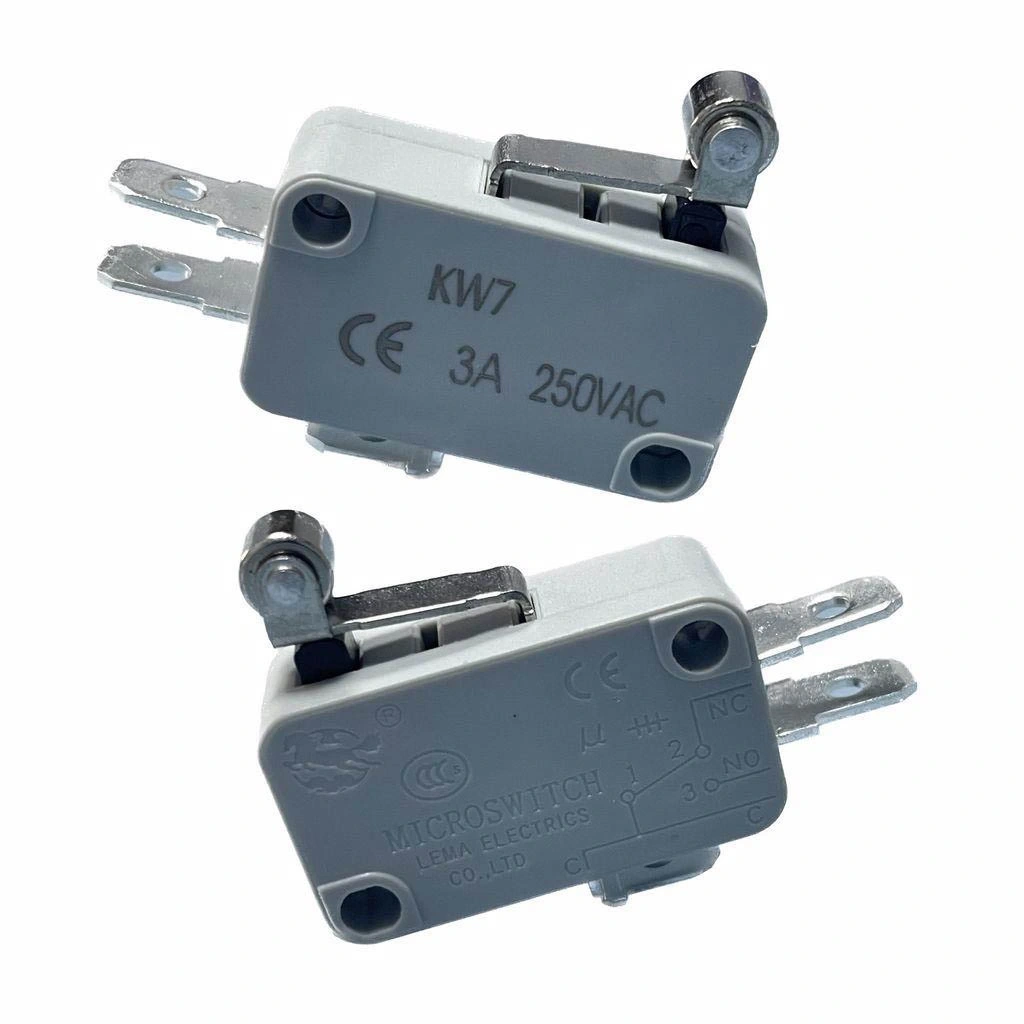

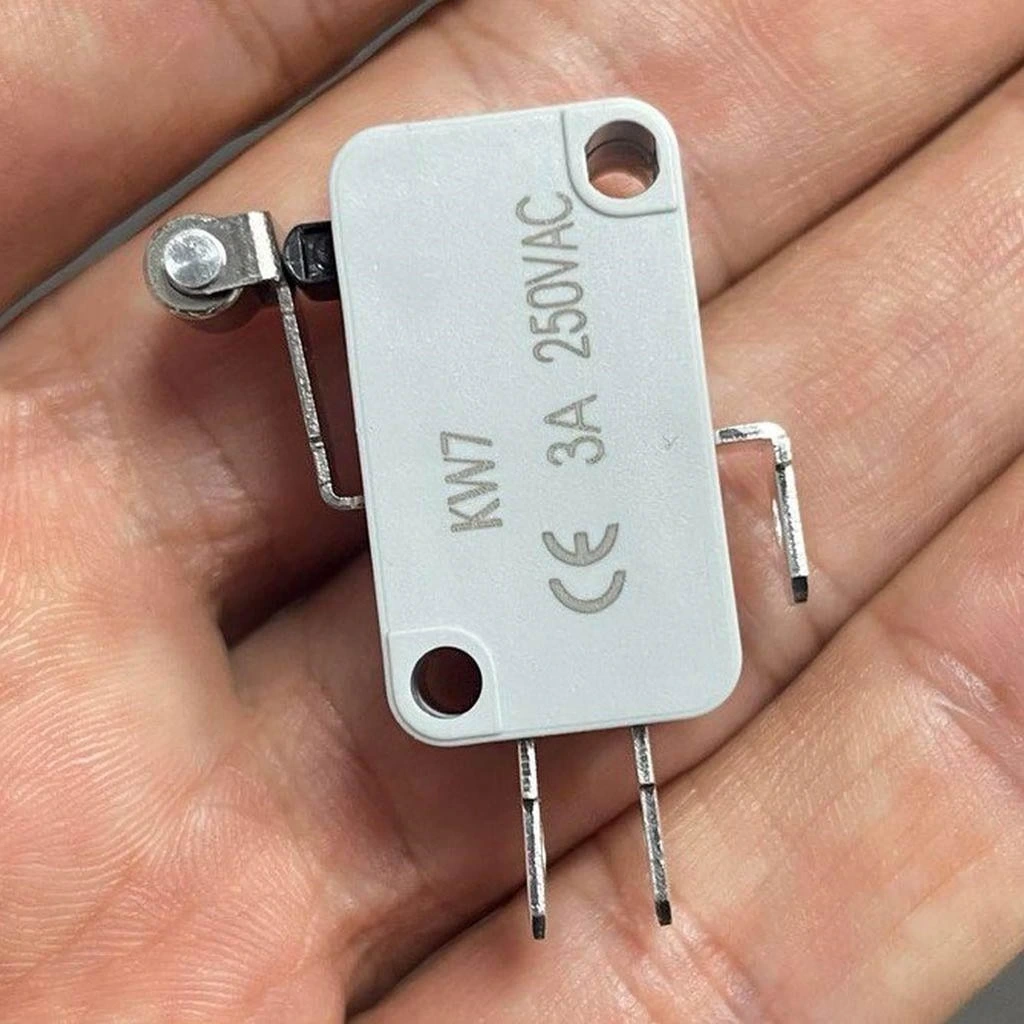

IC-172 Mikro Switch Makaralı Kısa KW7 3A 250VAC

IC-172 Mikro Switch Makaralı Kısa KW7 3A 250VAC

Bu Makaralı Kısa Micro (Mikro) Switch, elektronik cihazlarınızın işlevselliğini kontrol etmek ve düzenlemek için kullanabileceğiniz dayanıklı ve güvenilir bir anahtardır. KW7 IC-172 modeli, yüksek akım taşıma kapasitesi ve geniş gerilim aralığı ile farklı uygulamalarda kullanım için uygundur. Tek bir anahtarın yanı sıra 1 adet içerir.

IC-172 Mikro Switch, kompakt boyutu ve kısa makaralı tasarımıyla dar alanlarda bile mükemmel performans sağlayan endüstriyel kalitede bir anahtarlama çözümüdür. KW7 standardında üretilen bu mikro switch, 3A 250VAC elektriksel kapasitesi ile çeşitli elektronik ve elektrikli uygulamalarda güvenilir kontrol imkanı sunar.

Kısa silindirik makarası sayesinde yandan gelen hareketleri etkili bir şekilde algılayan bu switch, kapı kontrol mekanizmaları, endüstriyel limit sensörleri, elektrikli ev aletleri ve çeşitli elektronik projelerde ideal performans gösterir. Dayanıklı yapısı ve kesin anahtarlama özelliği ile uzun ömürlü ve güvenilir çalışma sağlar.

Teknik Özellikler

IC-172 Mikro Switch, endüstriyel standartlarda üretilmiş yüksek kaliteli bir kontrol komponentidir.

• Model: IC-172 (KW7)
• Tip: Kısa Makaralı Mikro Switch
• Maksimum Elektrik Değerleri: 3A 250VAC
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: PCB montaj bacaklı (pin)
• Gövde Rengi: Siyah
• Makara Tipi: Kısa silindirik makara
• Makara Malzemesi: Dayanıklı polyamid
• Makara Uzunluğu: Yaklaşık 5mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: Yaklaşık 20mm x 10mm x 7mm (esas gövde)
• Toplam Boy: Yaklaşık 25mm (makara dahil)
• Aktivasyon Kuvveti: Yaklaşık 100gf (gram-kuvvet)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Mekanik Ömür: >500,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1000V AC / 1 dakika
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-172 Kısa Makaralı Mikro Switch, birçok uygulamada çeşitli avantajlar sunar.

• Kompakt Boyut: Sınırlı alanlarda kolay montaj imkanı.
• Kısa Makaralı Tasarım: Direkt ve yandan gelen hareketleri etkili algılama.
• PCB Montaj Uyumluluğu: Standart devre kartlarına kolay entegrasyon.
• SPDT Kontak Yapısı: Çok yönlü kontrol olanakları.
• Endüstriyel Dayanıklılık: Zorlu ortamlarda güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• KW7 Endüstri Standardı: Yaygın kabul gören model ile kolay değiştirme.
• Uzun Mekanik Ömür: 500,000+ çalışma döngüsü dayanıklılığı.
• Net Tetikleme Hissi: Belirgin tıklama sesi ve geri bildirim.
• Geniş Çalışma Sıcaklığı: -20°C ile +70°C arası kullanım.
• Düşük Aktivasyon Kuvveti: Hassas mekanizmalarla bile çalışma.
• Yüksek Elektriksel İzolasyon: Güvenli çalışma için üstün yalıtım.

İdeal Kullanım Alanları

IC-172 Mikro Switch, kısa makaralı yapısı ile çeşitli uygulama alanlarında tercih edilir.

• Endüstriyel Limit Sensörleri: Makine hareketlerini sınırlandırma
• Otomatik Kapı Mekanizmaları: Kapı konum algılama
• Elektrikli Ev Aletleri: Kapak ve konum algılama
• Ofis Ekipmanları: Yazıcılar, fotokopi makineleri
• Otomotiv Sistemleri: Kapı, bagaj ve panel kontrolleri
• Oyun ve Eğlence Makineleri: Arcade ve kumar makineleri
• CNC Makineleri: Eksen limit anahtarları
• Robotik Projeler: Konum ve hareket algılama
• DIY Elektronik Uygulamaları: Arduino ve Raspberry Pi projeleri
• 3D Yazıcılar: Eksen sınırlama ve kontrol
• Güvenlik Sistemleri: Kapı ve pencere sensörleri
• Vending Makineleri: Mekanik algılama ve kontrol

Montaj ve Kullanım İpuçları

Kısa Makaralı Tasarımın Avantajları

IC-172'nin kısa makaralı tasarımı, birçok uygulamada önemli avantajlar sunar.

Kompakt Çözüm: Kısa makaralı tasarım, sınırlı alanlarda bile etkin kullanım sağlar. Yaklaşık 5mm uzunluğundaki makara, dar montaj alanlarına mükemmel uyum sağlar. Uzun makaralı switchlere göre daha az yer kapladığından, minimum boşluğa sahip mekanizmalarda idealdir. Kısa makara, daha güçlüdür ve kırılma riski daha azdır, bu da uzun ömürlü kullanım sağlar. Makaranın kısa olması, hareket aralığının daha kesin ve kontrollü olmasını sağlar. Yandan gelen hareketlere (teğet kuvvetler) karşı hassas tepki verir, ancak makaranın fazla bükülmesini önler. Hızlı mekanik tepkime ve ani anahtarlama sağlayarak sistem gecikmelerini minimize eder.

KW7 Standardının Önemi

KW7 standardı, mikro switch endüstrisinde yaygın olarak kabul gören bir referans noktasıdır.

Endüstriyel Uyumluluk: KW7 kodu, bu mikro switchin endüstriyel standartlara uygun olarak üretildiğini gösterir. Bu standart, switchin boyutlarını, montaj deliklerinin konumunu ve pin aralıklarını belirler. Endüstriyel ekipmanlarda yaygın kullanımı sayesinde, arıza durumunda kolayca yedek parça bulunabilir. PCB tasarımcıları için standart bir footprint sunar, böylece devre tasarımları kolaylaşır. Tüketici elektroniğinden endüstriyel makinelere kadar geniş bir yelpazede kullanılabilirlik sağlar. Farklı üreticilerin KW7 kodlu switchleri, temel özellikleri açısından birbiriyle değiştirilebilir özellik gösterir, bu da ürün tedarikinde esneklik sağlar.

SPDT Kontak Yapısının Kullanımı

IC-172'nin SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı, farklı uygulama senaryoları için esneklik sağlar.

Çok Yönlü Kontrol: SPDT yapısı, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı sağlar. Üç terminal içerir: COM (ortak), NO (Normalde Açık) ve NC (Normalde Kapalı). Switch aktive edilmediğinde, COM ile NC arasında elektrik akışı olur; aktive edildiğinde ise COM ile NO arasında bağlantı kurulur. Bu yapı, bir sistem modunu değiştirmek için idealdir - örneğin, bir limit noktasına ulaşıldığında bir cihazı kapatırken aynı anda bir uyarı ışığını yakmak için. Güvenlik uygulamalarında, NC bağlantısı fail-safe devre tasarımı için tercih edilir - kablo kopması durumunda sistem güvenli duruma geçer. SPDT, çift yönlü kontrol gerektiren mekanizmalarda, tek switch ile kompakt çözüm sunar.

PCB Montaj Özellikleri

IC-172 mikro switch, PCB montajı için optimize edilmiş tasarım özelliklerine sahiptir.

Kolay Entegrasyon: 2.54mm (0.1 inç) standart pin aralığı, çoğu devre kartı ile uyumlu çalışma sağlar. PCB üzerinde minimum alan kaplayan kompakt tasarım, devre yoğunluğunu artırmak için uygundur. Bacaklar lehimleme için uygun uzunlukta tasarlanmıştır, hem through-hole hem de yüzey montaj tasarımlarına adapte edilebilir. Mekanik sabitleme için pin düzeni, switchin PCB'ye sağlam şekilde oturmasını sağlar. Düşük profilli yapısı, ince elektronik cihazlarda bile kullanım imkanı sunar. Gövde tasarımı, otomatik pick-and-place montaj ekipmanları ile uyumludur, seri üretim için avantaj sağlar. PCB üzerinde dikey konumda minimal yer kaplar, bu da yüzey alanından tasarruf sağlar.

Endüstriyel Otomasyon Uygulamaları

IC-172 mikro switch, endüstriyel otomasyon sistemlerinde çeşitli kritik görevler üstlenir.

Hassas Endüstriyel Kontrol: CNC tezgahları, freze ve tornalama makinelerinde limit sensörü olarak kullanılır, eksen hareketlerinin sınırlarını belirler. Konveyör bantlarda, ürün algılama ve sayma işlemleri için ideal algılama çözümüdür. Üretim hatlarındaki robotic kolların hareket alanı sınırlarını belirlemek için kullanılır. Otomatik ambalajlama ekipmanlarında malzeme varlığı ve konumunu algılar. Endüstriyel güvenlik kapıları ve bariyerlerinde, personel güvenliğini sağlamak için kullanılır. Pnömatik ve hidrolik sistemlerde, silindir pozisyonlarının tespit edilmesinde rol oynar. Dayanıklı yapısı, titreşim ve toz içeren zorlu endüstriyel ortamlarda bile güvenilir çalışma sağlar.

Elektrikli Ev Aletlerindeki Kullanımı

IC-172 mikro switch, modern ev aletlerinde sıkça tercih edilen bir komponenttir.

Hassas Ev Aleti Kontrolü: Çamaşır ve bulaşık makinelerinde, kapak kapalı olduğunu algılayarak güvenlik kilidi olarak görev yapar. Mikrodalga fırınlarda, kapının tam kapandığını doğrulayarak çalışmaya izin verir. Kahve makinelerinde, su haznesi ve filtre pozisyonunu algılar. Elektrikli süpürgelerde, toz haznesi ve filtre pozisyonunu kontrol eder. Mutfak robotları ve mikserler gibi küçük ev aletlerinde, parçaların doğru takıldığını doğrulayan güvenlik kilidi olarak çalışır. Su ısıtıcılarında, cihazın tabanına düzgün yerleştirildiğini algılar. Ekmek kızartma makineleri ve tost makinelerinde, mekanik konum sensörü olarak işlev görür, ürünün pozisyonunu algılar ve işlem tamamlandığında otomatik çıkarma mekanizmasını tetikler.

Paket İçeriği

• 1 x IC-172 Mikro Switch (Makaralı Kısa, KW7, 3A 250VAC)
