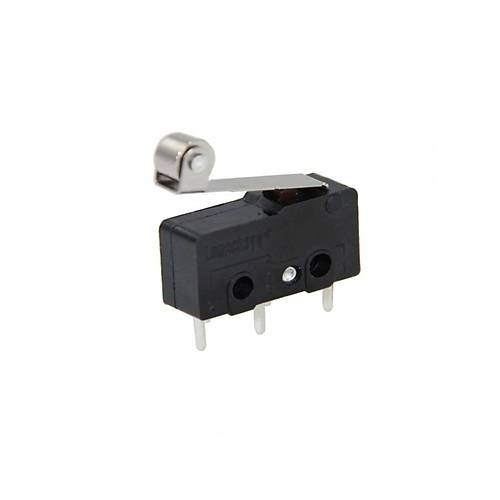

IC-169 Makaralı Micro Switch İğne ( PCB ) Bacak

IC-169 Makaralı Micro Switch İğne PCB Bacak

IC-169 Micro Switch, elektronik cihazlarda kullanılan bir tür minyatür anahtardır. PCB (baskılı devre kartı) montajına uygun olan bu micro switch, iğne bacaklı ve makaralı tasarıma sahiptir. Güvenilir anahtarlamayı sağlamak için tasarlanmıştır.

IC-169 Makaralı Micro Switch, üst kısmında bulunan dayanıklı tekerlek (makara) tasarımı sayesinde hareketli mekanizmalardan gelen sürtünme ve teğet kuvvetleri hassas bir şekilde algılayan kompakt ve güvenilir bir anahtarlama çözümüdür. PCB montajına uygun ince iğne bacakları ile devre kartlarına kolayca entegre edilebilen bu mikro switch, endüstriyel cihazlardan hobi projelerine kadar geniş bir kullanım alanı sunar.

Makaralı tasarımı, sürtünmeye dayanıklı hareket algılama özelliği ile teğet hareketi elektrik sinyaline dönüştürmede üstün performans gösterir. Standart mikro switch yapısında olan bu ürün, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı tanır. Hassasiyet gerektiren algılama uygulamaları, limit switch ihtiyaçları ve otomatik kontrol sistemleri için ideal bir seçimdir.

Teknik Özellikler

IC-169 Makaralı Micro Switch, hassas algılama gerektiren uygulamalar için tasarlanmış özel özelliklere sahiptir.

• Model: IC-169
• Tip: Makaralı (Roller) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: PCB iğne bacak (pin)
• Gövde Rengi: Siyah
• Makara Tipi: Silindirik tekerlek
• Makara Malzemesi: Dayanıklı plastik/naylon
• Makara Boyutu: Yaklaşık 4-5mm çap
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: Yaklaşık 20mm x 10mm x 7mm (gövde)
• Toplam Yükseklik: Yaklaşık 12-13mm (makara dahil)
• Çalışma Voltajı: 125V AC / 30V DC (maksimum)
• Maksimum Akım: 3A (AC) / 1A (DC)
• Aktivasyon Kuvveti: Yaklaşık 50-60gf (gram-kuvvet)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Mekanik Ömür: >500,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1000V AC / 1 dakika
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Pin Uzunluğu: Yaklaşık 3-4mm
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-169 Makaralı Micro Switch, özel tasarımı sayesinde çeşitli avantajlar sunar.

• Makaralı Tasarım: Sürtünme ve teğet hareketleri algılamada üstün performans.
• Düşük Aktivasyon Kuvveti: Hassas mekanizmalarda kolay tetiklenir.
• Döner Makara: Sürtünmeyi azaltır ve mekanik aşınmayı önler.
• PCB İğne Bacaklar: Devre kartlarına doğrudan montaj imkanı.
• SPDT Kontak: Esnek devre kontrolü için çift yönlü anahtarlama.
• Kompakt Boyutlar: Sınırlı alanlarda kullanım kolaylığı.
• Uzun Mekanik Ömür: 500,000+ çalışma döngüsü dayanıklılığı.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlar.
• Hissedilebilir Geri Bildirim: Net tıklama hissi ve sesi.
• Yüksek Hassasiyet: Minimal hareketle tetiklenebilir.
• Standart Montaj: Yaygın kullanılan pin düzeni ile uyumlu.
• Yüksek Güvenilirlik: Tutarlı ve tekrarlanabilir anahtarlama.

İdeal Kullanım Alanları

IC-169 Makaralı Micro Switch, özellikle sürtünme veya teğet hareketi algılama gerektiren uygulamalar için idealdir.

• Limit Anahtarları: CNC makineleri ve otomatik ekipmanlarda hareket sınırlama
• 3D Yazıcılar: Eksen limit ve home pozisyon algılama
• Endüstriyel Kontrol: Konveyör bantlar ve üretim hatları
• Arcade Oyun Makineleri: Joystick ve kontrol mekanizmaları
• Ev Aletleri: Kapak ve mekanizma pozisyon algılama
• Otomatik Kapılar: Hareket kontrol ve güvenlik sistemleri
• Vending Makineleri: Ürün pozisyon algılama
• Yazıcılar: Kağıt varlığı ve pozisyon algılama
• Robotik Projeler: Hareket limitleme ve konum sensörleri
• DIY Elektronik: Arduino ve Raspberry Pi projeleri
• Otomotiv Elektronikleri: Kapı ve panel kontrol sistemleri
• Test Ekipmanları: Hareket ve pozisyon ölçüm cihazları

Montaj ve Kullanım İpuçları

Makaralı Tasarımın Avantajları

IC-169 mikro switchin makaralı tasarımı, spesifik mekanik algılama uygulamaları için önemli avantajlar sunar.

Sürtünmeyi Azaltan Tasarım: Döner makara, hareket eden yüzeylerle temas ettiğinde sürtünmeyi minimuma indirir, bu da hem switchin hem de temas eden mekanizmanın ömrünü uzatır. Teğet hareketleri (yatay/sürtünmeli) algılamada üstün performans gösterir, bu özellikle kayar mekanizmalarda büyük avantaj sağlar. Makara, doğrudan baskı yerine yuvarlanma hareketi ile tetiklendiğinden, activasyon için gereken kuvvet azalır (tipik olarak 50-60gf). Makara mekanizması, temas eden yüzeyin pürüzlerine ve küçük düzensizliklerine karşı toleranslıdır, bu da daha güvenilir algılama sağlar. Döner yapısı sayesinde, tek yönlü hareket algılamada ideal performans gösterir, özellikle tek yönlü geçiş kontrolü gerektiren uygulamalarda faydalıdır.

PCB İğne Bacakların Montaj Avantajları

IC-169 mikro switchin PCB iğne bacak tasarımı, elektronik projelerde kolay entegrasyon sağlar.

Hassas Devre Entegrasyonu: PCB iğne bacaklar, standart 2.54mm (0.1 inç) grid aralığına sahiptir, bu da çoğu devre kartı tasarımı ile uyumludur. İnce iğne yapısı, hassas ve sıkı toleranslı PCB deliklerine bile kolayca yerleşir. Doğrudan PCB'ye lehimlenebildiğinden, kablo bağlantılarına gerek kalmaz, bu da montaj süresini kısaltır ve güvenilirliği artırır. PCB iğne bacakları, otomatik montaj ekipmanları (pick-and-place) ile uyumludur, bu da seri üretimde kolaylık sağlar. Yüzey montaj komponenterle karşılaştırıldığında daha sağlam bir mekanik bağlantı sunar, bu özellikle titreşimli ortamlarda önemlidir. Standart delikli pertinaks ve universal PCB'ler ile doğrudan uyumludur, prototip yapımını kolaylaştırır.

Endüstriyel Uygulamalarda Kullanım

IC-169 Makaralı Micro Switch, endüstriyel ortamlarda çeşitli kritik fonksiyonlar için tercih edilir.

Hassas Endüstriyel Kontrol: CNC tezgahlarında eksen limit anahtarı olarak kullanılır, makinenin hareket sınırlarını belirler ve aşırı hareketi önler. Konveyör bantlarda ürün varlığını algılamak için ideal sensör çözümüdür. Endüstriyel robotlarda, hareket sınırı ve referans pozisyonu belirlemede kullanılır. Otomatik paketleme makinelerinde ürün pozisyonu ve varlığı algılamada görev yapar. Tekstil makinelerinde iplik kontrolü ve hareket algılama için kullanılır. Endüstriyel kapılar ve güvenlik bariyerlerinde pozisyon kontrolü sağlar. Kalite kontrol sistemlerinde, parça boyutu ve varlığı tespiti yapabilir. Makaralı tasarımı, yüksek hızlı endüstriyel uygulamalarda sürtünmeyi minimize ederek uzun ömür sağlar.

3D Yazıcılar ve CNC Makinelerde Kullanım

IC-169 Makaralı Micro Switch, hassas makine kontrolü gerektiren 3D yazıcılar ve CNC makinelerde yaygın kullanım alanı bulur.

Hassas Makine Kontrolü: 3D yazıcılarda X, Y ve Z ekseni home (sıfır) pozisyon algılama için kullanılır. CNC frezeler ve torna tezgahlarında eksen limit switch olarak görev yapar. Makaralı tasarımı, eksen hareketinin düzgün şekilde algılanmasını sağlar. PCB iğne bacakları, kontrol kartlarına doğrudan bağlantı imkanı verir. Endstop olarak kullanıldığında, makinenin sıfır noktasını hassas şekilde belirler, bu da baskı/kesim kalitesini artırır. Makara mekanizması, düzgün yüzeylerde sürtünmeli temasla güvenilir tetikleme sağlar. Düşük aktivasyon kuvveti, hassas kalibrasyon gerektiren eksen hareketlerinde doğru algılama sunar. Kompakt boyutları, eksen sistemlerinde minimum alan kaplar, bu da makinede yer tasarrufu sağlar.

Arduino Projelerinde Kullanım

IC-169 Makaralı Micro Switch, Arduino ve diğer mikrokontrolör bazlı DIY projelerinde çok yönlü kullanım imkanı sunar.

Yaratıcı Elektronik Çözümler: PCB iğne bacakları, breadboard veya delikli pertinaks üzerinde kolay prototipleme sağlar. Arduino ile kullanım için COM (ortak) terminal GND'ye, NO veya NC terminali bir pull-up direnci üzerinden dijital pine bağlanır. Debouncing (titreşim önleme) için yazılımsal filtre veya 100nF kapasitör kullanılabilir. Robotik projelerde çarpışma veya dokunma sensörü olarak görev yapabilir. DIY CNC veya 3D yazıcı projelerinde endstop olarak kullanılabilir. İnteraktif sanat projelerinde, fiziksel hareket algılama için ideal sensördür. Otomatik besleme sistemleri (pet besleyici, bitki sulama vb.) için pozisyon kontrol sensörü olarak kullanılabilir. Akıllı ev otomasyonunda, kapı/pencere algılama sensörü olarak entegre edilebilir.

Paket İçeriği

• 1 x IC-169 Makaralı Micro Switch İğne PCB Bacak
