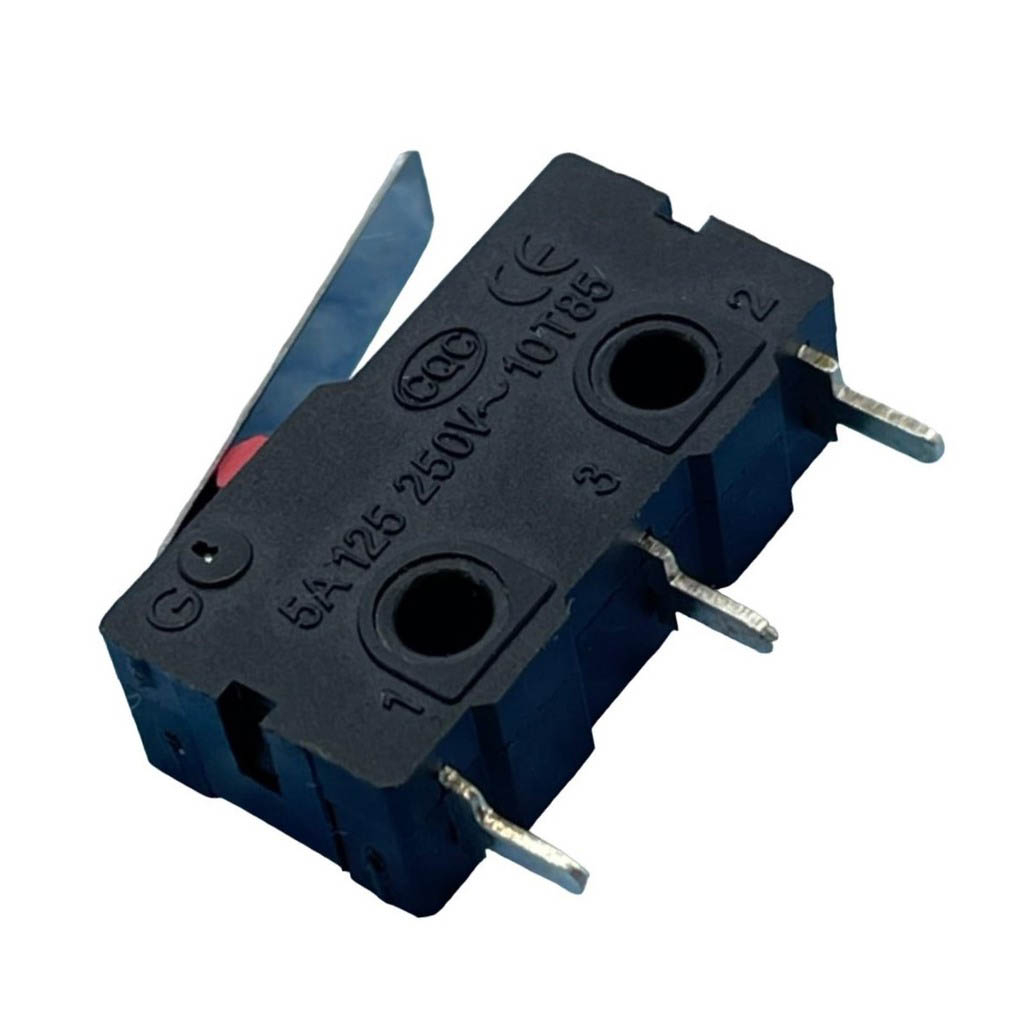

IC-166-0 Paletli Micro Switch İğne PCB Bacak

IC-166-0 Paletli Micro Switch İğne PCB Bacak

IC-166-0, elektronik cihazlarda kullanılan bir mikro anahtarıdır. İğne (PCB) bacak paletli bir yapıya sahiptir. Bu tip mikro anahtarlar, bir devreyi açıp kapamak için küçük bir itme kuvveti uygulandığında kullanılır. İğne bacakları, kart üzerine kolayca lehimlenmesini sağlar.

IC-166-0 Paletli Micro Switch, standart boyutlarda üretilmiş, metal paleti sayesinde hassas algılama özelliği sunan, kompakt ve dayanıklı bir anahtarlama çözümüdür. PCB montajına uygun ince iğne bacakları ile devre kartlarına kolayca entegre edilebilen bu mikro switch, elektronik projelerinize hassas algılama kabiliyeti kazandırır.

Metal paletli (kollu) tasarımı, hareketleri algılama ve düşük kuvvetle tetiklenme avantajı sunarak limit switch ve pozisyon algılama uygulamalarında üstün performans gösterir. Standart mikro switch yapısında olan bu ürün, SPDT (Tek Kutuplu Çift Yönlü) kontak yapısı sayesinde, tek bir switch ile iki farklı devre durumunu kontrol etme imkanı tanır. 3D yazıcılar, CNC makineleri, robotik projeler ve elektronik hobi uygulamaları için ideal bir elektronik komponenttir.

Teknik Özellikler

IC-166-0 Paletli Micro Switch, elektronik projelerinizde güvenilir algılama sağlayan optimize edilmiş özelliklere sahiptir.

• Model: IC-166-0
• Tip: Paletli (Lever) Mikro Switch
• Kontak Yapısı: SPDT (Tek Kutuplu Çift Yönlü)
• Terminal Tipi: PCB iğne bacak (pin)
• Gövde Rengi: Siyah
• Palet Tipi: Düz metal kol
• Palet Malzemesi: Paslanmaz çelik
• Palet Uzunluğu: Yaklaşık 15-20mm
• Gövde Malzemesi: Yüksek dayanımlı termoplastik
• Kontak Malzemesi: Gümüş alaşım
• Boyutlar: Yaklaşık 20mm x 10mm x 6mm (gövde)
• Toplam Uzunluk: Yaklaşık 35-40mm (palet dahil)
• Çalışma Voltajı: 125V AC / 30V DC (maksimum)
• Maksimum Akım: 3A (AC) / 1A (DC)
• Aktivasyon Kuvveti: Yaklaşık 30-50gf (gram-kuvvet)
• Çalışma Sıcaklığı: -20°C ~ +70°C
• Mekanik Ömür: >300,000 çalışma döngüsü
• Elektriksel Ömür: >100,000 çalışma döngüsü
• Kontak Direnci: ≤ 30mΩ
• Yalıtım Direnci: ≥ 100MΩ (500V DC)
• Dielektrik Dayanımı: 1000V AC / 1 dakika
• Pin Aralığı: 2.54mm (0.1 inç) standart
• Pin Uzunluğu: Yaklaşık 3-4mm
• Koruma Sınıfı: IP40 (toz korumalı)

Kullanım Avantajları

IC-166-0 Paletli Micro Switch, paletli tasarımı sayesinde çeşitli avantajlar sunar.

• Paletli Tasarım: Gelen hareketleri verimli şekilde algılama.
• Düşük Aktivasyon Kuvveti: Hassas mekanizmalarda kolay tetiklenir.
• PCB İğne Bacaklar: Devre kartlarına kolay entegrasyon.
• SPDT Kontak: İki farklı devre durumunu tek switchle kontrol.
• Kompakt Boyutlar: Sınırlı alanlarda kullanım kolaylığı.
• Paslanmaz Çelik Palet: Uzun ömürlü ve dayanıklı yapı.
• Net Geri Bildirim: Belirgin tıklama hissi ve sesi.
• Uzun Mekanik Ömür: 300,000+ çalışma döngüsü dayanıklılığı.
• Düşük Kontak Direnci: Verimli elektrik iletimi.
• Şekillendirilebilir Palet: İhtiyaca göre bükülebilir.
• Standart Bağlantı: Yaygın kullanılan pin düzeni.
• Geniş Çalışma Sıcaklığı: Çeşitli ortamlarda kullanım imkanı.

İdeal Kullanım Alanları

IC-166-0 Paletli Micro Switch, paletli tasarımı sayesinde çeşitli alanlarda kullanıma uygundur.

• 3D Yazıcılar: Eksen limit ve home pozisyon algılama
• CNC Makineleri: Hareket sınırlama ve referans nokta belirleme
• Robotik Projeler: Algılama sensörleri ve limit anahtarları
• DIY Elektronik: Arduino ve Raspberry Pi projeleri
• Ev Aletleri: Kapak ve pozisyon sensörleri
• Arcade Makineleri: Oyun kontrol mekanizmaları
• Otomatik Kapılar: Konum algılama ve güvenlik kontrolleri
• Vending Makineleri: Ürün algılama ve konum sensörleri
• Elektronik Oyuncaklar: Hareket algılama ve kontrol sistemleri
• Güvenlik Sistemleri: Konum ve durum algılama
• Test Ekipmanları: Pozisyon ve hareket kontrolleri
• Hobi Projeleri: Çeşitli algılama ve kontrol uygulamaları

Montaj ve Kullanım İpuçları

Paletli Tasarımın Avantajları

IC-166-0 mikro switchin paletli (kollu) tasarımı, algılama uygulamalarında önemli avantajlar sunar.

Verimli Hareket Algılama: Metal palet, düğme tipi mikro switchlere kıyasla daha geniş bir algılama alanı sağlar. Bu özellik, doğrudan temas olmayan veya uzaktan algılama gerektiren uygulamalar için idealdir. Kaldıraç prensibi sayesinde, daha düşük kuvvetle (yaklaşık 30-50gf) tetiklenebilir, bu da hassas mekanizmalarda avantaj sağlar. Palet, hareket eden parçaların doğrudan switch gövdesine temas etmesini önler, bu da switchin ömrünü uzatır. Metal palet, farklı açılardan gelen hareketleri algılayabilir, bu da montaj esnekliği sağlar. İhtiyaca göre bükülebilir ve şekillendirilebilir olması, farklı algılama açıları ve yönleri elde etmeyi mümkün kılar.

PCB İğne Bacak Avantajları

IC-166-0 mikro switchin PCB iğne bacakları, elektronik projelerde kolay entegrasyon sağlar.

Pratik Devre Entegrasyonu: PCB iğne bacaklar, standart 2.54mm (0.1 inç) grid aralığına sahiptir, bu da çoğu devre kartı tasarımı ve breadboard ile uyumludur. İnce iğne yapısı, hassas PCB deliklerine kolayca yerleşir ve güvenilir elektriksel bağlantı oluşturur. Doğrudan PCB'ye lehimlenebilir olması, kablo bağlantılarına gerek kalmadan temiz ve kompakt montaj imkanı sağlar. PCB pinleri, otomatik montaj ekipmanları (pick-and-place) ile uyumludur, bu da seri üretimde kolaylık sağlar. Kompakt yapısı, sınırlı PCB alanı olan projelerde avantaj sağlar, ekstra alan ve kablolama gerektirmez. Standardize edilmiş pin düzeni, farklı üreticilerin devre kartları ve breadboard'lar ile sorunsuz çalışma sağlar.

3D Yazıcı ve CNC Uygulamaları

IC-166-0 Paletli Micro Switch, hassas makine kontrolü gerektiren 3D yazıcılar ve CNC makineler için ideal bir komponenttir.

Hassas Makine Kontrolü: 3D yazıcılarda X, Y ve Z ekseni limit switchleri olarak kullanılarak, hareketli parçaların güvenli sınırlar içinde kalmasını sağlar. Home pozisyon sensörü olarak görev yaparak, baskı öncesi referans noktalarının doğru belirlenmesini sağlar. Paletli tasarım, eksen hareket yönüne uyumlu şekilde monte edilebilir, bu da hassas tetikleme imkanı tanır. CNC tezgahlarında, kesici takımların hareket sınırlarını belirleyerek, hem güvenlik hem de hassas pozisyonlama sağlar. PCB iğne bacakları, 3D yazıcı veya CNC kontrol kartlarıyla doğrudan bağlantı yapılabilmesini sağlar, bu da sinyal bütünlüğünü artırır. Düşük aktivasyon kuvveti, eksen hareketlerinin hassas şekilde algılanmasını ve minimum baskı kuvveti ile tetiklenmesini sağlar.

Arduino ve DIY Projelerde Kullanım

IC-166-0 Paletli Micro Switch, Arduino ve DIY elektronik projelerinde çok yönlü bir komponenttir.

Yaratıcı Elektronik Çözümleri: Arduino veya Raspberry Pi tabanlı projelerde fiziksel giriş sensörü olarak kolayca kullanılabilir. PCB pinli yapısı, breadboard üzerinde prototipleme yapmayı kolaylaştırır ve lehimleme gerektirmeden hızlı denemeler yapılabilir. Güvenlik projeleri için kapı/pencere sensörü olarak kullanılabilir, açılma durumunu paletin hareketi ile algılar. İnteraktif sanat projelerinde, dokunma veya hareket algılama sensörü olarak LED'leri, motorları veya diğer çıkış cihazlarını kontrol edebilir. Robotik projelerde, çarpışma sensörü veya limit anahtarı olarak kullanılabilir, robotun çevresiyle etkileşimini sağlar. DIY oyun kontrolcülerinde, hassas hareket algılama ve buton fonksiyonu sağlar. Otomatizasyon projelerinde, varlık algılama veya konum tespiti yaparak sistem kontrolünü sağlar.

Paket İçeriği

• 1 x IC-166-0 Paletli Micro Switch İğne PCB Bacak
