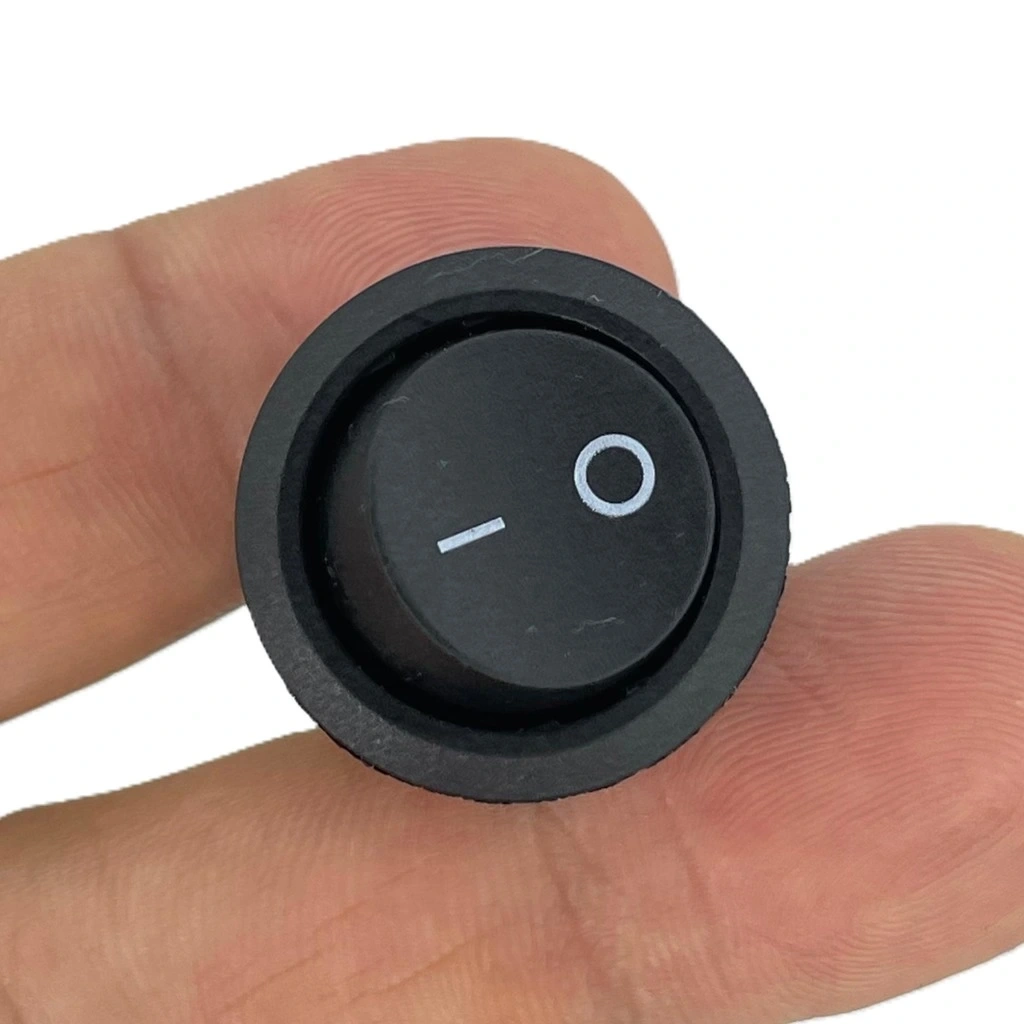

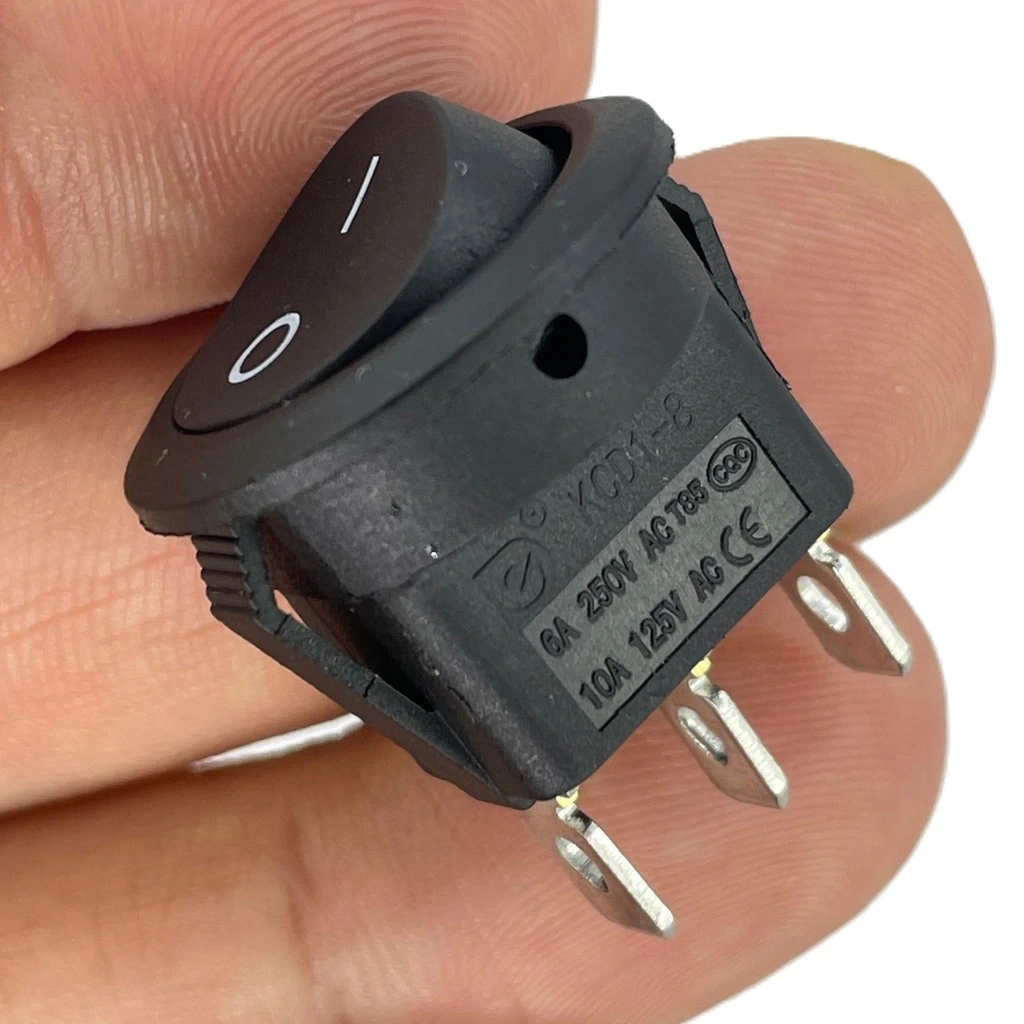

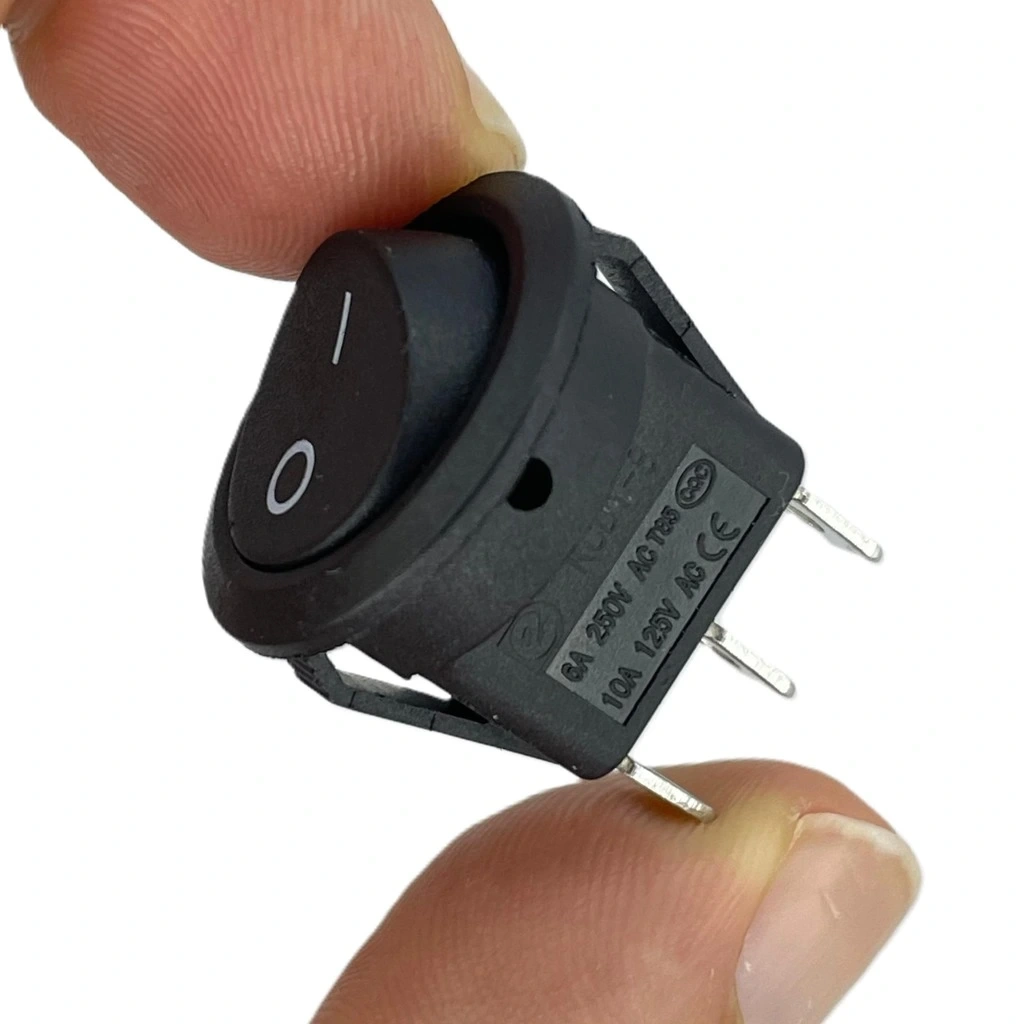

IC-133-3 Yuvarlak Işıksız Anahtar ON-OFF 3P

IC-133-3 Yuvarlak Işıksız Anahtar ON-OFF 3P

Bu ürün, elektronik cihazlarda kullanılan bir yuvarlak anahtardır ve ON-OFF (Açık-Kapalı) fonksiyonuna sahiptir. "3P" ifadesi, anahtarın üç terminal bağlantısına sahip olduğunu belirtir. Işıksızdır, yani üzerinde bir ışık gösterge LED'i bulunmamaktadır. Genellikle elektrik devrelerinde belirli bir işlevin kontrolü için kullanılır.

IC-133-3 Yuvarlak Işıksız Anahtar, elektrik devrelerinde güvenli şekilde açma ve kapama işlevini yerine getiren fonksiyonel bir komponenttir. 3 pinli tasarımı ile tek bir giriş hattını iki farklı çıkışa yönlendirme imkanı sunan profesyonel bir üründür.

Yönlendirme özellikleri olan bir anahtar mı arıyorsunuz? IC-133-3 Yuvarlak Işıksız Anahtar, ON-OFF (aç-kapa) konfigürasyonu ile basit ve etkili elektrik kontrolü sağlarken, 3 pinli yapısıyla SPDT (Tek Kutuplu Çift Yönlü) çalışma özelliği sunar. Klasik siyah rengi ve dayanıklı yapısıyla elektronik projeler, endüstriyel uygulamalar ve yönlendirme gerektiren sistemlerde ideal bir çözümdür.

SPDT yapısı sayesinde, bir girişi iki farklı çıkışa yönlendirme veya bir devreyi açıp farklı bir devreyi kapatma özelliği sunan bu anahtar, devre seçimi, yön kontrolü ve çoklu mod değişimi gibi alanlarda esnek ve güvenilir bir kontrol elemanıdır.

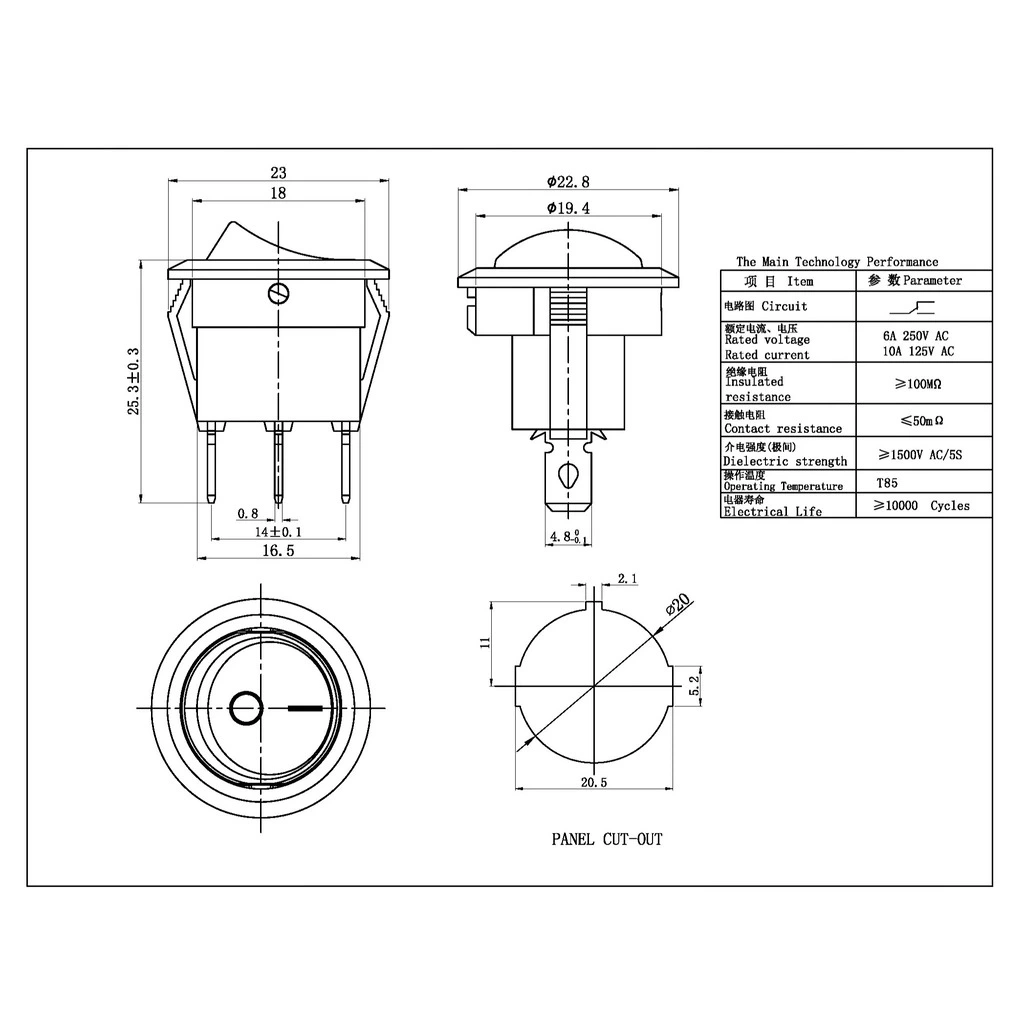

Teknik Özellikler

IC-133-3 Yuvarlak Anahtarın detaylı teknik özellikleri listelenmektedir. Performans, fiziksel özellikler ve elektriksel değerler hakkında bilgiler bulabilirsiniz.

• Model: IC-133-3
• Tip: Yuvarlak Işıksız Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 3P (3 Pin)
• Kontak Tipi: SPDT (Tek Kutuplu Çift Yönlü)
• Form Faktörü: Yuvarlak
• Gösterge: Işıksız
• Çap: Yaklaşık 20mm (kafa)
• Montaj Deliği: Yaklaşık 12mm
• Voltaj Değeri: 250V AC
• Akım Kapasitesi: 6A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Direnci: <30 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +60°C
• Terminal Tipi: Lehimleme Pimleri
• Kontak Malzemesi: Bakır Alaşım

Kullanım Avantajları

IC-133-3 anahtarın sağladığı başlıca avantajlar aşağıda listelenmiştir. Bu özellikler, ürünün yönlendirme gerektiren projelerde güvenle kullanılmasını sağlayan unsurları içerir.

• 3 Pin SPDT Tasarım: Tek giriş, çift çıkış imkanı.
• Devre Seçimi: Farklı devrelere güç yönlendirme kabiliyeti.
• Kolay Montaj: Standart 12mm delik ile hızlı kurulum.
• Yüksek Akım Kapasitesi: 6A değeri ile çeşitli cihazları kontrol edebilme.
• Sağlam Yapı: Dayanıklı malzemeler ile uzun ömürlü performans.
• Kompakt Boyut: Minimum alan gerektiren uygulamalar için ideal.
• Geniş Voltaj Aralığı: AC ve DC sistemlerde güvenilir çalışma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.
• Klasik Siyah Tasarım: Her türlü panel ve ekipmana uyum.
• Net Konum Bildirimi: Belirgin tıklama hissi ile durum bildirimi.

İdeal Kullanım Alanları

Bu 3 pinli SPDT anahtar çeşitli yönlendirme uygulamalarında kullanılabilir. Aşağıda en yaygın ve uygun kullanım alanları listelenmiştir.

• Devre Seçim Sistemleri: İki farklı devreyi tek anahtarla kontrol
• Motor Yön Kontrolü: DC motorların ileri-geri yön değişimi
• Sinyal Yönlendirme: Ses veya veri sinyallerinin farklı hatlara yönlendirilmesi
• Aydınlatma Modu Seçimi: Farklı ışık gruplarının seçimi
• Anten Seçim Sistemleri: Farklı antenlerin seçimi veya yönlendirilmesi
• Güç Kaynağı Seçimi: Ana veya yedek güç kaynağı arasında geçiş
• Test Ekipmanları: Farklı test noktalarının seçimi
• Elektrikli Araç Kontrolleri: Sağ-sol dönüş ve sinyal sistemleri
• Hobi Elektroniği: Arduino ve diğer mikrodenetleyici projeleri
• Ses Mikserleri: İki farklı ses kaynağı arasında seçim yapma

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü doğrudan etkiler. Aşağıdaki ipuçları başarılı bir kurulum için önemlidir.

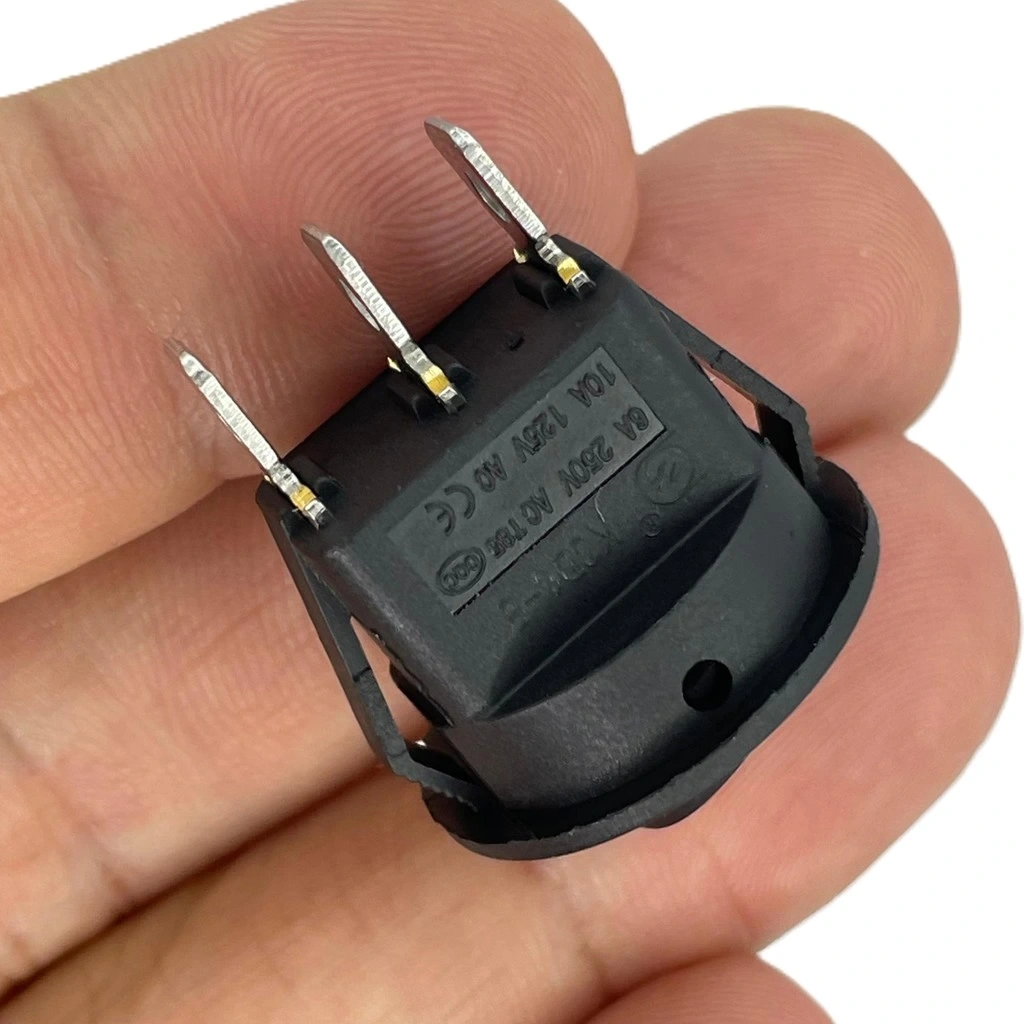

3 Pin SPDT Yapısı ve Bağlantı Şeması

IC-133-3 yuvarlak anahtarı, SPDT (Tek Kutuplu Çift Yönlü) yapısıyla 3 pin bağlantı şemasına sahiptir. Bu yapı, tek bir girişi iki farklı çıkışa yönlendirme imkanı sunar ve çok çeşitli uygulama senaryolarında kullanım esnekliği sağlar.

3 pin yapısı, genel olarak aşağıdaki şekilde düzenlenmiştir:

• Orta Pin (2): COM (Common) - Ortak bağlantı / Giriş pini
• Yan Pin (1): NC (Normally Closed) - Normalde kapalı kontak
• Yan Pin (3): NO (Normally Open) - Normalde açık kontak

Anahtarın çalışma prensibi şu şekildedir:

• OFF Konumunda: Orta pin (COM) ile NC pini arasında elektrik bağlantısı vardır, NO pini izole durumdadır.
• ON Konumunda: Orta pin (COM) ile NO pini arasında elektrik bağlantısı vardır, NC pini izole durumdadır.

Bu 3 pinli yapı, çeşitli uygulamalarda kullanılabilir:

• Devre Seçimi: Tek bir güç kaynağını iki farklı devreye yönlendirme
• Motor Yön Kontrolü: DC motorun polaritesini değiştirerek yön kontrolü
• A/B Seçimi: İki farklı sinyal veya cihaz arasında seçim yapma
• Mod Değişimi: Çalışma modları arasında geçiş yapma

Örnek bir bağlantı şemasında, güç kaynağı orta pine (COM) bağlanır. NC pinine bir devre veya cihaz, NO pinine ise ikinci bir devre veya cihaz bağlanır. Anahtar OFF konumunda iken ilk devre çalışır, ON konumunda ise ikinci devre çalışır. Bu sayede, tek bir anahtarla iki farklı devreyi alternatif olarak çalıştırmak mümkündür.

Ancak burada dikkat edilmesi gereken önemli bir nokta: Bu anahtar, "geçmeli" (make before break) değil, "kesmeli" (break before make) tipte çalışır. Yani, bir kontaktan diğerine geçiş sırasında kısa bir süre her iki kontak da kapalı olmaz, aksine her iki kontak da açık olur. Bu özellik, özellikle kısa devre oluşmaması gereken uygulamalarda önemlidir.

Uygulama Örnekleri ve Devre Tasarımları

3 pinli SPDT anahtarın pratik kullanım alanları ve örnek uygulama şemaları hakkında detaylı bilgiler bulabilirsiniz.

IC-133-3 anahtarın sunduğu SPDT yapısı, birçok pratik ve yaratıcı uygulama için temel oluşturur. İşte bu anahtarla gerçekleştirilebilecek bazı yaygın uygulamalar:

• 1. DC Motor Yön Kontrolü
  En yaygın uygulamalardan biri, DC motorların dönüş yönünü kontrol etmektir. Orta pin (COM) motor terminaline bağlanır. Diğer iki pin ise güç kaynağının artı ve eksi uçlarına bağlanır. Anahtarın konumuna göre, motora uygulanan polarite değişir ve motor farklı yönlerde döner. Motor koruma için ters akım diyotları eklenmelidir.
• 2. İkili Aydınlatma Sistemleri
  İki farklı aydınlatma grubunu alternatif olarak kontrol etmek için ideal bir çözümdür. Orta pine (COM) güç kaynağı bağlanır. NC pinine bir aydınlatma grubu, NO pinine ise diğer grup bağlanır. Anahtar OFF konumunda iken birinci grup, ON konumunda ise ikinci grup çalışır. Bu sayede iki farklı ambiyans arasında tek anahtarla geçiş yapılabilir.
• 3. Batarya Yedekleme Sistemleri
  Ana güç kaynağı ve yedek batarya arasında otomatik veya manuel geçiş yapmak için kullanılabilir. Orta pin (COM) yüke bağlanır. NC pini ana güç kaynağına, NO pini ise yedek bataryaya bağlanır. Normal şartlarda (OFF) ana kaynak kullanılır, kesinti durumunda (ON) yedek bataryaya geçilir.
• 4. Anten Seçim Devreleri
  Radyo, kablosuz iletişim ve sinyal işleme sistemlerinde farklı antenler arasında geçiş yapmak için kullanılır. Orta pine (COM) alıcı veya verici devresi bağlanır. Diğer iki pine ise farklı antenler bağlanır. Anahtar konumuna göre, sinyal farklı antenlere yönlendirilir.
• 5. Audio Kanal Seçimi
  Ses sistemlerinde, iki farklı ses kaynağı arasında geçiş yapmak için kullanılır. Orta pin (COM) amplifikatör girişine bağlanır. Diğer iki pin ise farklı ses kaynaklarına (CD, MP3 çalar, radyo vb.) bağlanır. Anahtarın konumuna göre, amplifikatöre farklı ses kaynakları yönlendirilir.
• 6. Sensör Seçimi

Bilimsel ve endüstriyel uygulamalarda, farklı tipte sensörler arasında geçiş yapmak için kullanılır. Orta pin (COM) veri toplama sistemine veya göstergeye bağlanır. Diğer iki pin ise farklı sensörlere bağlanır. Bu sayede, tek bir gösterge ile farklı ölçümler yapılabilir.

Paket İçeriği

Ürün kutusunda bulunan parçaların tam listesi aşağıda verilmiştir.

• 1 x IC-133-3 Yuvarlak Işıksız Anahtar (ON-OFF, 3P)
