IC-120D Mini Işıksız Anahtar İğne Bacak 90 Derece ON-OFF 2P

IC-120D Mini Işıksız Anahtar İğne Bacak 90 Derece ON-OFF 2P

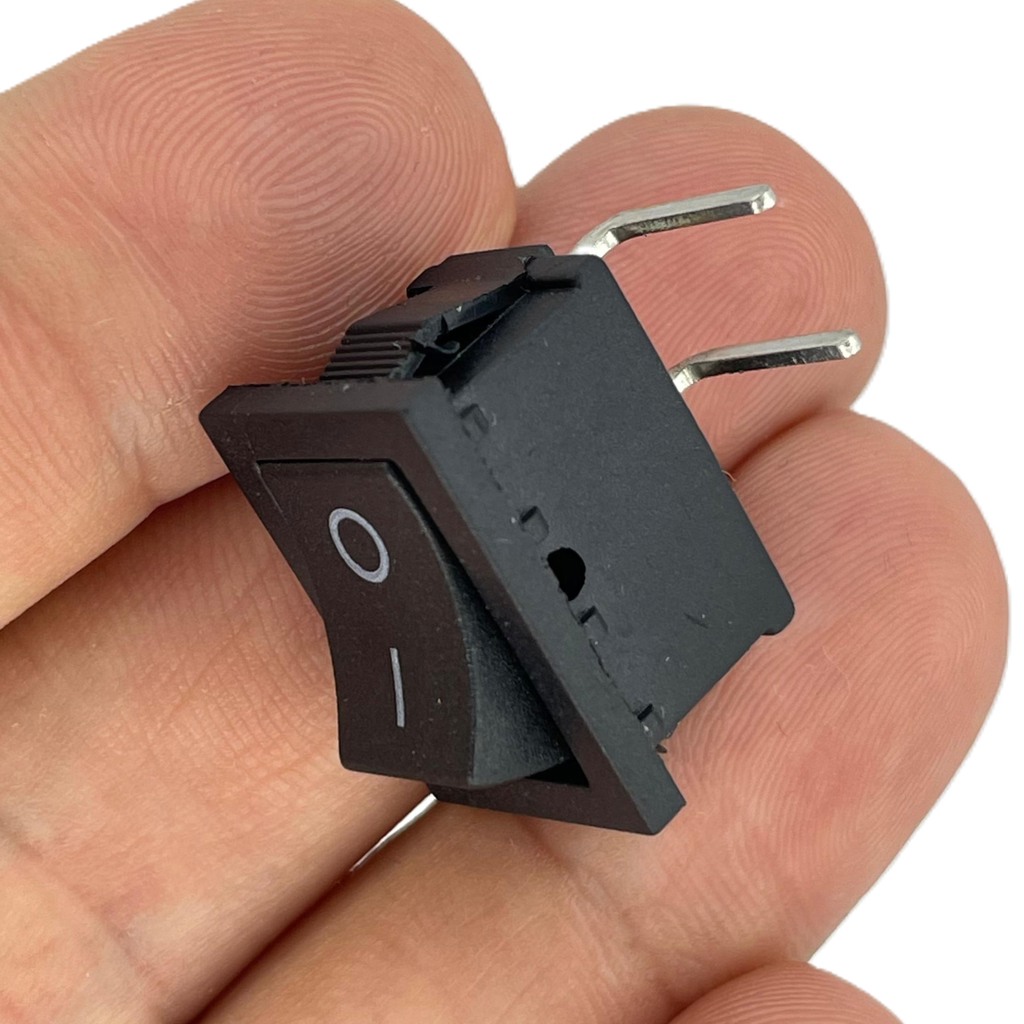

Bu ürün, elektronik cihazlarda kullanılan küçük boyutlu bir anahtardır ve iğne bacaklı bağlantıya sahiptir. Işıksızdır, yani üzerinde bir ışık gösterge LED'i bulunmamaktadır. Genellikle elektronik devrelerde belirli bir işlevin kontrolü için kullanılır.

IC-120D Mini Işıksız Anahtar, kompakt boyutları ve 90 derece açılı iğne bacak tasarımı ile elektronik projeleriniz için ideal bir kontrolcüdür. 2 pinli SPST (Tek Kutuplu Tek Yönlü) yapısı, ON-OFF (aç-kapa) fonksiyonu ile doğrudan PCB montajına uygun şekilde tasarlanmıştır.

PCB'ye doğrudan monte edilebilen kompakt bir anahtar mı arıyorsunuz? IC-120D Mini Işıksız Anahtar, ON-OFF konfigürasyonu, 2 pinli yapısı ve 90 derece açılı iğne bacakları ile PCB tasarımları için mükemmel çözüm sunar. Baskı devre kartlarına doğrudan lehimlenebilen bu mini anahtar, alan tasarrufu sağlarken basit ve güvenilir kontrol imkanı verir.

Kompakt tasarımı, yüksek kaliteli malzemeleri ve dayanıklı yapısı ile elektronik projelerde, taşınabilir cihazlarda ve PCB tabanlı sistemlerde yaygın olarak kullanılır.

---

Teknik Özellikler

IC-120D Mini Işıksız İğne Bacak Anahtarın detaylı teknik özellikleri listelenmektedir.

• Model: IC-120D
• Tip: Mini Işıksız İğne Bacak Anahtar
• Çalışma Tipi: ON-OFF (Aç-Kapa)
• Terminal Sayısı: 2P (2 Pin)
• Kontak Tipi: SPST (Tek Kutuplu Tek Yönlü)

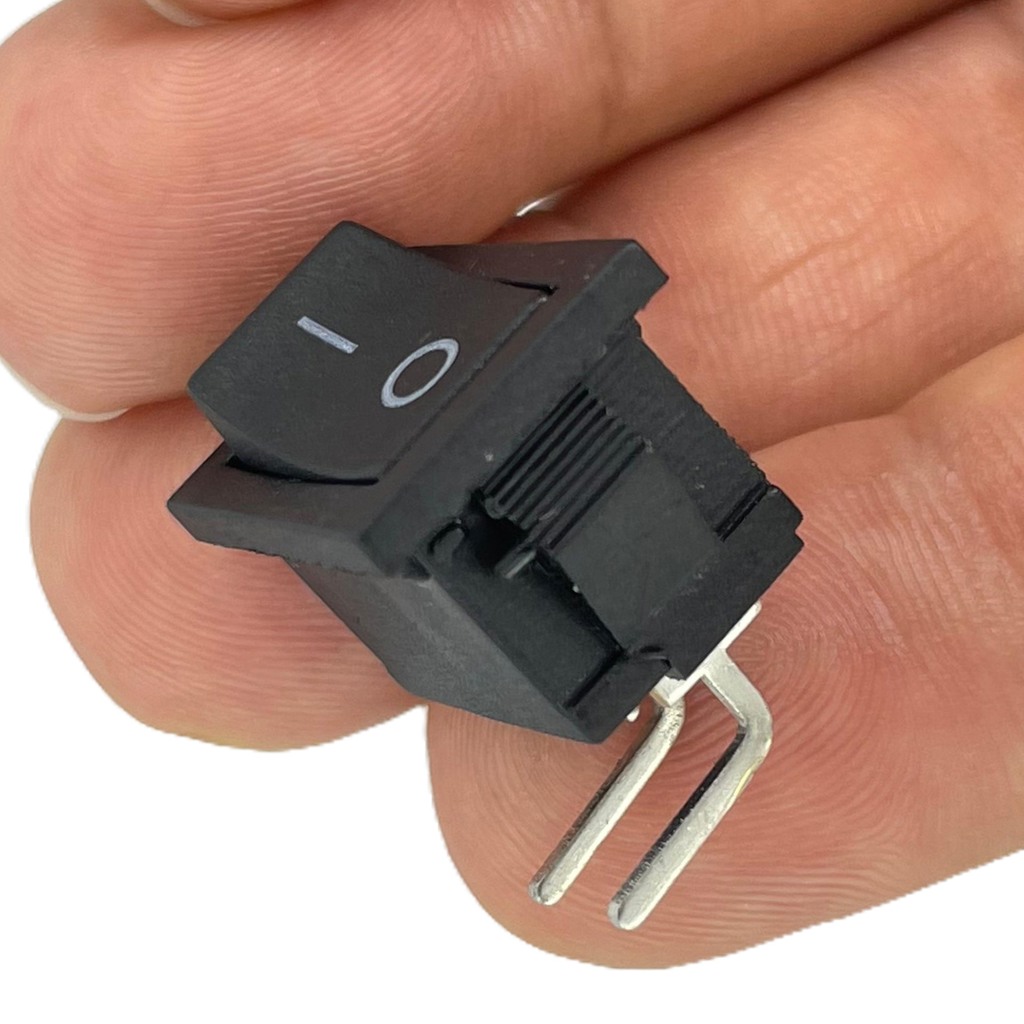

• Bacak Tipi: 90 Derece İğne Bacak (PCB Montaj)
• Form Faktörü: Mini Boy
• Gösterge: Yok (Işıksız)
• Boyutlar: Yaklaşık 8.5x4.5x9mm (GxDxY)
• Pin Aralığı: 2.54mm (0.1 inç, standart)
• Voltaj Değeri: 125V AC
• Akım Kapasitesi: 3A
• Gövde Malzemesi: Dayanıklı Plastik
• Anahtar Rengi: Siyah
• Kontak Malzemesi: Gümüş Alaşım
• Kontak Direnci: <20 mΩ
• Yalıtım Direnci: >100 MΩ
• Mekanik Ömür: >30,000 işlem döngüsü
• Çalışma Sıcaklığı: -20°C ila +70°C
• Lehim Dayanıklılığı: 260°C'de 5 saniye
• Koruma Sınıfı: IP40

---

Kullanım Avantajları

IC-120D mini iğne bacak anahtarın sağladığı temel avantajlar aşağıda listelenmiştir.

• PCB Uyumlu Tasarım: 90 derece iğne bacaklar ile baskı devre kartlarına doğrudan montaj.
• Kompakt Boyut: Minimum alan gerektiren ultra küçük boyut.
• Standart Pin Aralığı: 2.54mm (0.1 inç) pin aralığı ile breadboard ve standart PCB uyumu.
• Kolay Entegrasyon: Devre kartlarına doğrudan lehimleme imkanı.
• Basit SPST Yapısı: Net ve güvenilir açma-kapama fonksiyonu.
• Yeterli Akım Kapasitesi: 3A değeri ile küçük cihazları kontrol edebilme.
• Geniş Sıcaklık Aralığı: -20°C ile +70°C arası çalışma kabiliyeti.
• Uzun Ömürlü Mekanizma: 30,000+ işlem döngüsü ile dayanıklılık.
• Kalıcı Konum: Manuel değiştirilene kadar konumunu koruma.
• Düşük Kontak Direnci: Verimli elektrik iletimi sağlama.

---

İdeal Kullanım Alanları

Bu mini iğne bacak anahtar birçok PCB tabanlı uygulamada kullanım için uygundur.

• PCB Tabanlı Elektronik Projeler: Baskı devre üzerine doğrudan montaj gerektiren uygulamalar
• Taşınabilir Elektronik Cihazlar: Alan kısıtlaması olan kompakt tasarımlar
• DIY Elektronik Kitleri: Hobi projeleri ve eğitim amaçlı devreler
• Arduino Shield'leri: Arduino ve diğer mikrodenetleyici kartları için eklentiler
• Güç Kontrolü: Devre kartı üzerinde güç açma/kapama
• Test Ekipmanları: Kompakt ölçüm cihazları ve kontrol devreleri
• Ses Ekipmanları: Kulaklık amplifikatörleri ve küçük mikserler
• Sensör Devreleri: Sensör kartları ve veri toplama sistemleri
• LED Kontrol Sistemleri: Aydınlatma kontrol kartları
• Prototip Geliştirme: Hızlı prototipleme ve breadboard uygulamaları

---

Montaj ve Kullanım İpuçları

Doğru montaj ve kullanım, anahtarın performansını ve ömrünü etkiler.

---

PCB Montaj Avantajları ve 90 Derece Bacak Tasarımı

IC-120D anahtarın PCB montaj özellikleri ve 90 derece bacak tasarımının sağladığı avantajlar.

IC-120D mini iğne bacak anahtarı, PCB tabanlı projelerde kullanım için özel olarak tasarlanmış 90 derece açılı bacak yapısı ile birçok avantaj sunar.

90 Derece İğne Bacak Tasarımının Avantajları:

Anahtarın gövdesi PCB'ye paralel olarak uzanır, bu sayede anahtar kartın yüzeyine dik olarak monte edilir. Bu tasarım, özellikle yükseklik kısıtlaması olan projelerde büyük avantaj sağlar. Kullanıcının anahtara yandan erişmesi, daha ergonomik bir kullanım imkanı sunar ve kaza ile tetikleme riskini azaltır.

Standart Pin Aralığı ve Uyumluluk:

2.54mm (0.1 inç) standart pin aralığı, bu anahtarı breadboard, delikli pertinaks ve çoğu standart PCB ile tam uyumlu hale getirir. Bu standart aralık, prototipleme aşamasından üretim aşamasına kadar tutarlı bir tasarım süreci sağlar. Devre kartı tasarlarken özel boyutlandırma veya adaptör gerektirmez.

PCB Montaj Süreci:

Anahtarın PCB montajı oldukça basittir. İki pin için standart delikler açılır ve anahtar, pinleri deliklerden geçecek şekilde yerleştirilir. Bacaklar PCB'nin alt tarafından kesilir ve lehimlenir. Bacakların düz yapısı, SMD olmayan bir komponent olmasına rağmen otomatik montaja uygun olmasını sağlar. Lehimleme sonrası, anahtarın gövdesi PCB yüzeyine paralel şekilde sabitlenir.

Mekanik Dayanıklılık:

90 derece tasarım, anahtarın PCB'ye daha sağlam bağlanmasını sağlar ve mekanik stresi azaltır. Düz pinlere kıyasla, tekrarlayan anahtar kullanımında oluşan kuvvetler daha iyi dağıtılır. Bu, özellikle sık kullanılan anahtarlarda lehim bağlantılarının dayanıklılığını artırır ve kopma riskini azaltır.

---

SPST Yapısı ve ON-OFF Çalışma Prensibi

IC-120D anahtarın bağlantı yapısı ve çalışma prensibini anlamak, doğru kullanım için önemlidir.

IC-120D mini anahtar, 2 pin bağlantı yapısına sahip SPST (Tek Kutuplu Tek Yönlü) tasarıma sahiptir ve ON-OFF konfigürasyonunda çalışır.

SPST Yapısı:

SPST yapısı, en temel anahtar konfigürasyonudur ve bir devreyi basitçe açıp kapatmaya yarar. İki pin arasındaki bağlantıyı kontrol eder:

• Pin 1: Giriş terminali
• Pin 2: Çıkış terminali

ON-OFF Çalışma Prensibi:

IC-120D'nin ON-OFF çalışma prensibi oldukça basittir:

• ON Konumu: İki pin arasında bağlantı kurulur, elektrik akışı sağlanır.
• OFF Konumu: İki pin arasında bağlantı kesilir, elektrik akışı durdurulur.

Bu basit yapı, devrenin açık veya kapalı olması gereken tüm uygulamalar için idealdir. Akım yönü önemli değildir; anahtar her iki yönde de akım geçişine izin verir. Bu özellik, hem DC hem de AC uygulamalarda kullanım esnekliği sağlar.

PCB Tasarım Notları:

PCB tasarımı yaparken, anahtarın iki pini arasında akım akacak şekilde bağlantı yapılmalıdır. Genellikle güç hattı veya kontrol hattı üzerine seri olarak bağlanır. Anahtar, gerektiğinde devreyi tamamen kesecek şekilde konumlandırılmalıdır. Lehimleme işleminde, yeterli lehim kullanılarak iyi bir elektriksel bağlantı sağlanmalı, ancak pinler arası kısa devre oluşmamasına dikkat edilmelidir.

---

Taşınabilir Cihaz ve Kompakt PCB Uygulamaları

IC-120D mini iğne bacak anahtarın taşınabilir cihazlarda ve kompakt PCB tasarımlarındaki kullanımı.

IC-120D mini anahtar, taşınabilir elektronik cihazlar ve kompakt PCB tasarımları için ideal bir seçimdir. İki pinli basit yapısı ve PCB montaj tasarımı sayesinde alan kısıtlaması olan projelerde büyük avantaj sağlar.

Taşınabilir Cihaz Uygulamaları:

Pil beslemeli portatif cihazlarda güç kontrolü için mükemmel çözüm sunar. El tipi ölçüm cihazları, kablosuz modüller, giyilebilir elektronik ürünler ve küçük ses ekipmanlarında açma/kapama kontrolü için kullanılır. Kompakt boyutu sayesinde minimum alan kullanırken, 3A akım kapasitesi çoğu taşınabilir cihaz için yeterli güç kontrolü sağlar.

Dar Alan PCB Tasarımları:

Modern elektronik cihazlarda alan optimizasyonu kritik öneme sahiptir. IC-120D anahtarın 90 derece tasarımı, PCB yüzeyinden minimum alan kullanımı sağlar. Özellikle çok katmanlı PCB tasarımlarında, küçük enkapanamanlarda ve modüler sistem tasarımlarında büyük avantaj sunar. Tasarımcılar, bu anahtarı kullanarak cihaz boyutlarını küçültebilir veya aynı PCB üzerine daha fazla fonksiyon ekleyebilir.

Pil Koruma ve Güç Yönetimi:

Pil ile çalışan cihazlarda, kullanım dışı durumlarda güç tüketimini tamamen kesmek için ideal çözümdür. Uzun süreli depolama sırasında pillerin boşalmasını önler ve cihaz ömrünü uzatır. Düşük güç tüketimli standby modlarına ek olarak, tam güç kesimi sağlayarak maksimum enerji tasarrufu sunar.

Modüler Tasarım Avantajları:

Modüler elektronik sistemlerde, belirli modüllerin güç kontrolü için kullanılır. PCB üzerinde düşük profil oluşturması sayesinde, üst üste istiflenen kart tasarımlarında yükseklik sınırlamalarını aşmaya yardımcı olur. Modüllerin birbirine bağlantısı için kullanılan konektörlerin yakınına yerleştirilerek, gerektiğinde modülün güvenli şekilde izole edilmesini sağlar.

---

Güç Kontrol ve Devre Koruma Uygulamaları

IC-120D mini iğne bacak anahtarın güç kontrolü ve devre koruma uygulamalarındaki kullanımı.

IC-120D mini anahtar, basit yapısına rağmen elektronik devrelerde önemli güç kontrol ve devre koruma işlevleri sağlar. PCB tabanlı sistemlerde anahtarlama ve güvenlik uygulamaları için ideal bir komponenttir.

PCB Üzerinde Güç Kontrolü:

Devre kartı üzerinde ana güç girişini kontrol etmek için kullanılır. PCB'nin beslemesini açıp kapatmaya imkan verir, bu da test, programlama ve arıza giderme işlemlerinde büyük kolaylık sağlar. Devrenin belirli bölümlerini izole etmek için kullanılarak, farklı modüllerin ayrı ayrı test edilmesine olanak tanır. Kompakt boyutu sayesinde, PCB'nin kenarına veya erişimi kolay bir noktasına yerleştirilebilir.

Devre Koruma Uygulamaları:

Hassas elektronik bileşenleri korumak için acil durum kapatma anahtarı olarak kullanılır. Aşırı akım veya ısınma durumlarında, devrenin manuel olarak hızlıca kapatılmasını sağlar. Bakım ve servis işlemleri sırasında, devreyi güvenli şekilde izole etmek için kullanılır. Özellikle cihaz muhafazasının açılması gerektiğinde, elektrik çarpması riskini azaltmak için ideal bir güvenlik önlemidir.

Programlama ve Test Kolaylığı:

Mikrodenetleyici projelerinde, programlama ve test süreçlerini kolaylaştırmak için kullanılır. PCB üzerinde yerleştirildiğinde, programlama işlemleri sırasında mikrodenetleyiciyi reset etmek veya güç döngüsü yapmak için hızlı bir yöntem sağlar. Test süreçlerinde, farklı güç senaryolarını hızlıca simüle etmek için kullanılır. Güç kesintisi durumunda sistemin nasıl davranacağını test etmek için idealdir.

Batarya Bağlantı Kontrolü:

Pil beslemeli cihazlarda, batarya bağlantısını kontrol etmek için kullanılır. Özellikle uzun süreli depolama durumlarında, pillerin tamamen devreden çıkarılmasını sağlayarak kendiliğinden boşalmayı ve olası sızıntıları önler. Batarya değişimi sırasında, devreyi güvenli şekilde izole ederek kısa devre riskini azaltır. Düşük akım tüketimli projeler için bile, tam kapatma sağlayarak sıfır güç tüketimi elde edilmesine yardımcı olur.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x IC-120D Mini Işıksız Anahtar İğne Bacak 90 Derece (ON-OFF, 2P)

---
