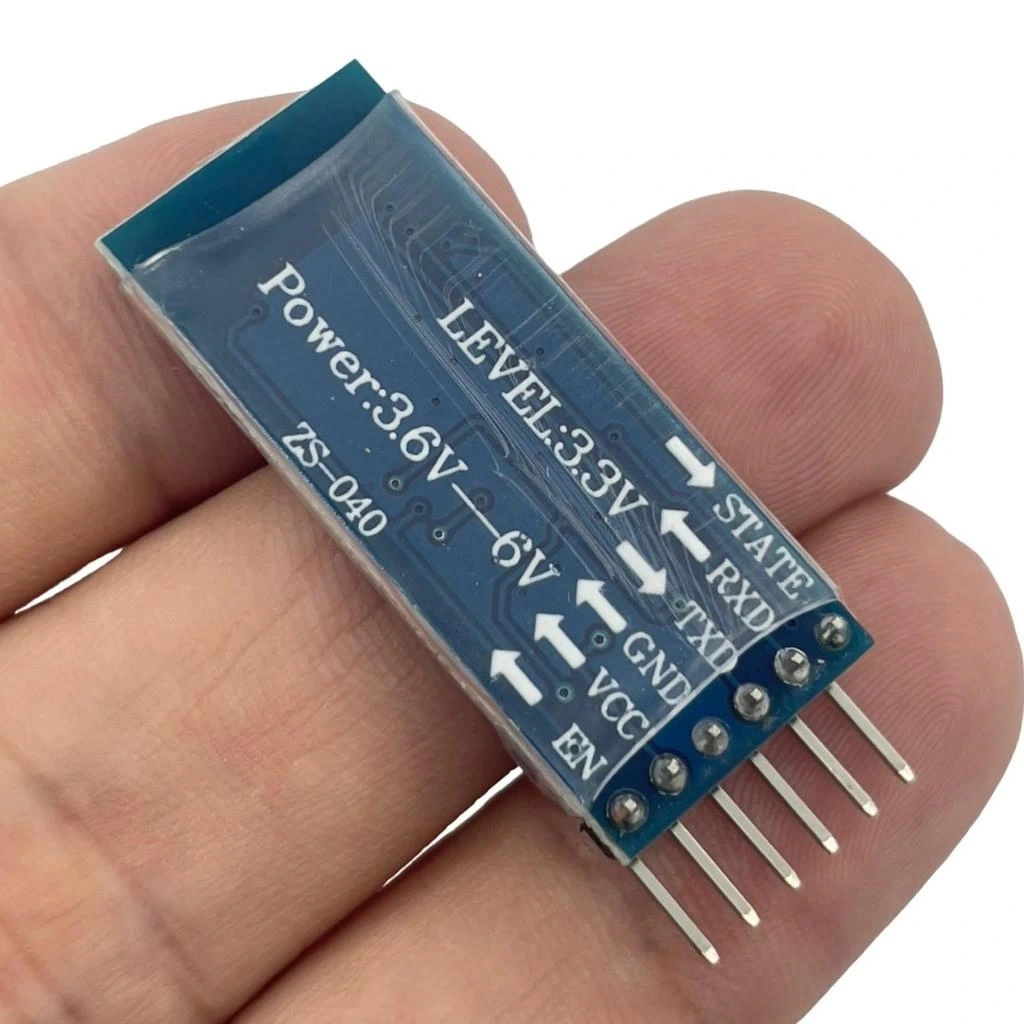

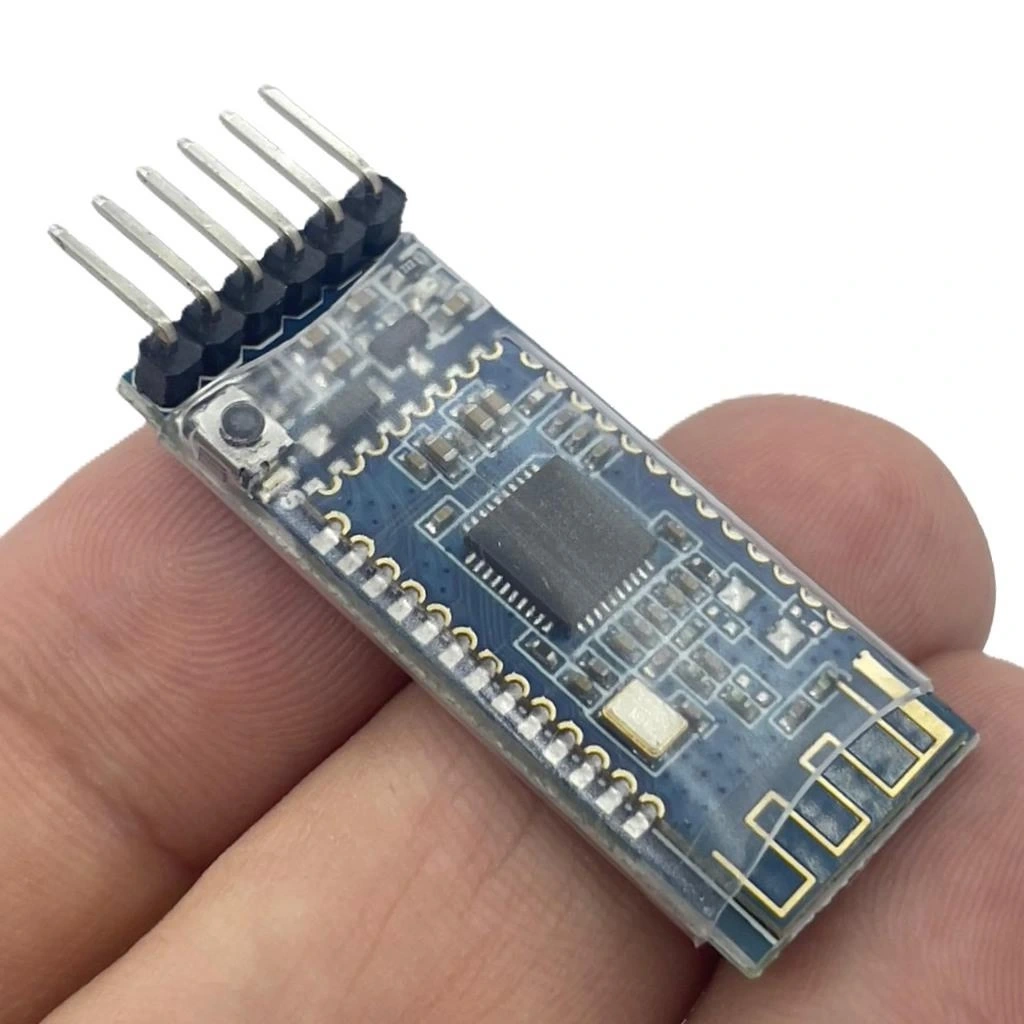

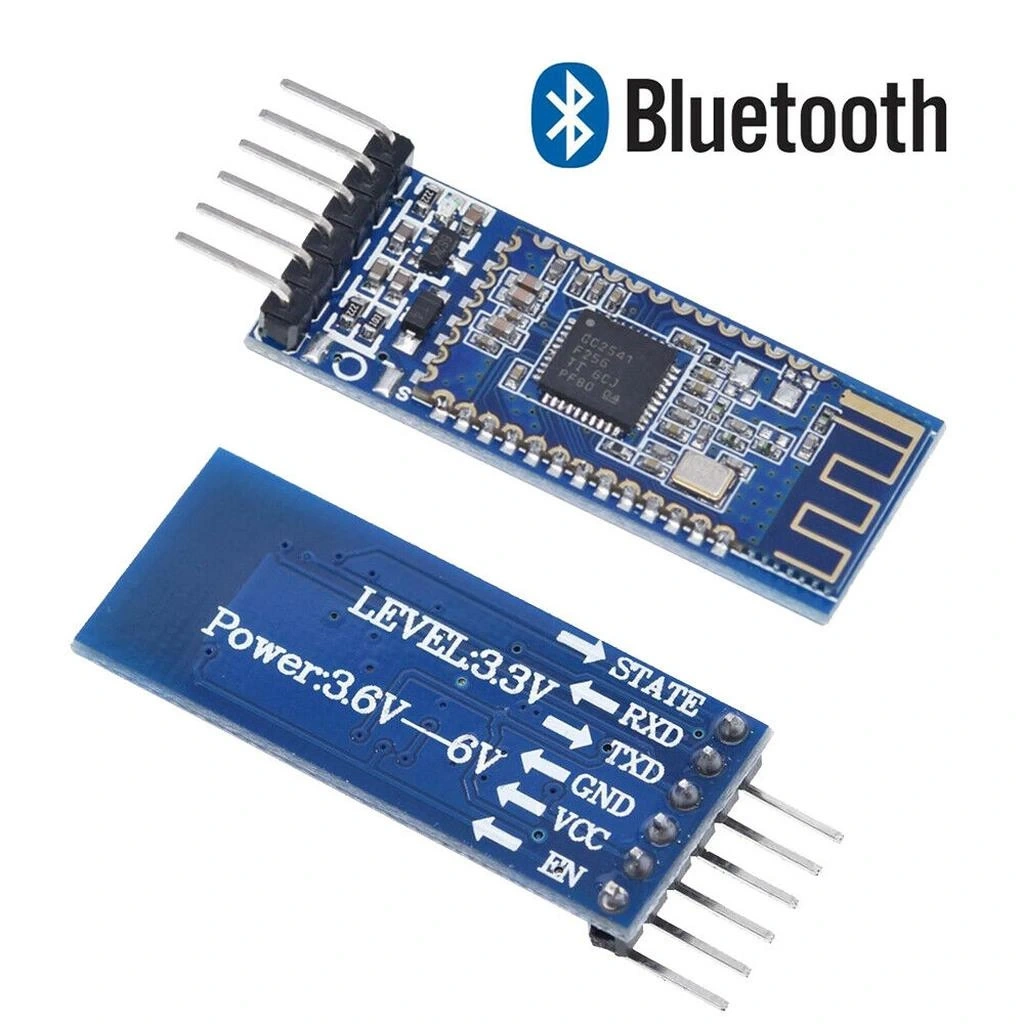

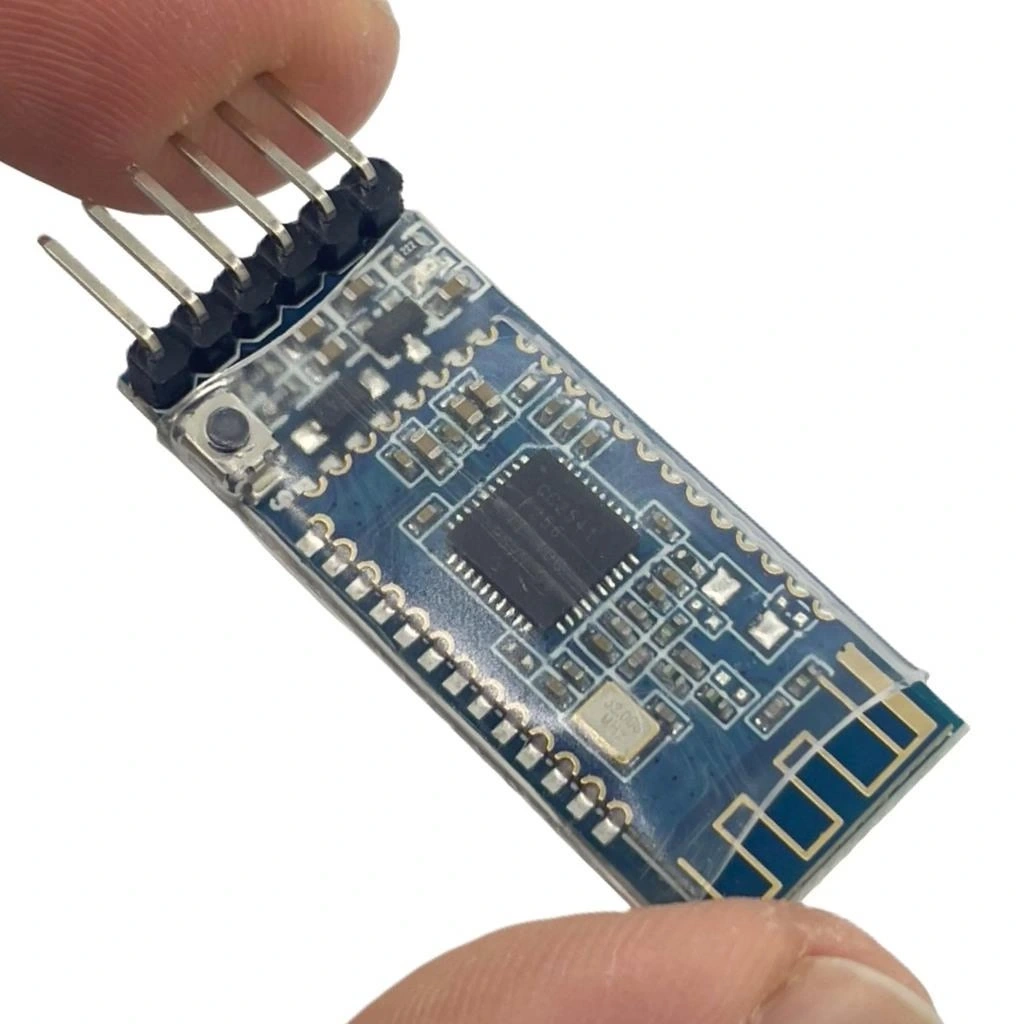

HM-10 CC2541 4.0 Bluetooth Modülü

HM-10 CC2541 4.0 Bluetooth Modülü

HM-10 CC2541 4.0 Bluetooth Modülü, Bluetooth Low Energy (BLE) teknolojisi kullanan kompakt bir kablosuz iletişim çözümüdür. Texas Instruments'ın CC2541 SoC (System on Chip) temelinde tasarlanan bu modül, düşük güç tüketimi, çift çalışma modu (Merkez/Çevre birim) ve konfigüre edilebilir çalışma parametreleri ile dikkat çeker. 2.4GHz ISM bandında çalışan bu BLE modülü ile projelerinize kablosuz haberleşme özelliği kolayca ekleyebilirsiniz.

Akıllı telefon, tablet ve diğer BLE uyumlu cihazlarla iletişim kurma yeteneğine sahip HM-10, AT komutları ile programlanabilir ve yapılandırılabilir özelliğe sahiptir. Seri (UART) arayüzü üzerinden mikrodenetleyicilerle kolayca entegre edilebilen modül, 100 metreye kadar açık alanda iletişim mesafesi sağlayabilir. Master (merkez) ve Slave (çevre) modlarında çalışarak geniş bir uygulama yelpazesine hizmet eder.

HM-10 CC2541 4.0 Bluetooth Modülü, akıllı ev sistemleri, uzaktan kontrol uygulamaları, kablosuz veri toplama, giyilebilir teknolojiler ve Arduino ile yapılan IoT projeleri için ideal bir çözümdür. Kompakt boyutu, düşük enerji tüketimi ve Android/iOS uyumluluğu ile bu kablosuz iletişim modülü, projelerinizin mobil cihazlarla iletişim kurmasını sağlayan güvenilir bir köprü görevi görür.

---

Teknik Özellikler

Bu bölümde HM-10 CC2541 4.0 Bluetooth Modülünün detaylı teknik özellikleri listelenmektedir.

• Bluetooth Versiyonu: Bluetooth 4.0 BLE (Bluetooth Low Energy)
• Mikroişlemci: Texas Instruments CC2541 SoC
• Çalışma Frekansı: 2.4 GHz ISM Bandı
• Çalışma Voltajı: 3.3V DC (Tolerans: 3.0V - 4.2V)
• I/O Voltaj Seviyesi: 3.3V (5V toleranslı değildir)
• Çalışma Akımı: Ortalama 8.5 mA (aktif modda)
• Bekleme Akımı: 600 μA (uyku modunda)
• İletişim Arayüzü: UART (RX/TX, seri port)
• Varsayılan Baud Rate: 9600 bps
• Desteklenen Baud Rate: 9600, 19200, 38400, 57600, 115200, 230400 bps
• Veri Bitleri: 8
• Stop Biti: 1
• Eşlik (Parity): Yok
• Maksimum İletim Gücü: +2.5 dBm
• Alıcı Hassasiyeti: -84 dBm
• İletişim Mesafesi: Açık alanda yaklaşık 100 metre
• Anten Tipi: PCB anten (dahili)
• Programlama Arayüzü: AT komutları
• Çalışma Modları: Master (merkez) ve Slave (çevre)
• Pin Sayısı: 34 pin (breakout board: 6 pin)
• Boyutlar: Yaklaşık 27mm x 13mm x 2.35mm
• Çalışma Sıcaklığı: -40°C ile +85°C arası
• Bağlantı Protokolü: GAP, GATT, ATT, SMP, L2CAP
• Uyumluluk: iOS 7.0+ ve Android 4.3+ uyumlu
• Sinyal Modülasyonu: GFSK (Gaussian Frequency Shift Keying)
• Frekans Atlama: FHSS (Frequency Hopping Spread Spectrum)
• Güvenlik: 128-bit AES şifreleme

---

Kullanım Avantajları

HM-10 CC2541 4.0 Bluetooth Modülünün sağladığı temel avantajlar aşağıda listelenmiştir.

• Düşük Güç Tüketimi: BLE teknolojisi sayesinde minimum enerji tüketimi ile uzun batarya ömrü.
• Çift Mod Çalışma: Hem master (merkez) hem slave (çevre) modunda çalışabilme esnekliği.
• Mobil Uyumluluk: iOS ve Android cihazlarla doğrudan iletişim kurabilme özelliği.
• Kolay Entegrasyon: UART arayüzü ile Arduino ve diğer mikrodenetleyicilere basit bağlantı.
• Konfigüre Edilebilir: AT komutları ile ayarlanabilir parametreler ve çalışma modları.
• Geniş İletişim Mesafesi: Açık alanda 100 metreye kadar iletişim menzili.
• Kompakt Boyut: Küçük PCB boyutu sayesinde sınırlı alanlarda kullanılabilirlik.
• Dijital ve Analog I/O: Doğrudan veri okuma ve kontrol için I/O pinleri.
• Güvenli İletişim: 128-bit AES şifreleme ile veri güvenliği.
• Geniş Çalışma Sıcaklığı: -40°C ile +85°C arası endüstriyel sıcaklık aralığı.

---

İdeal Kullanım Alanları

Bu HM-10 CC2541 4.0 Bluetooth Modülünün tipik kullanım alanları aşağıda listelenmiştir.

• IoT (Nesnelerin İnterneti) Projeleri: Sensör verilerinin mobil cihazlara aktarımı
• Akıllı Ev Uygulamaları: Aydınlatma, ısıtma ve güvenlik sistemleri uzaktan kontrolü
• Arduino Kablosuz Projeler: Mikrodenetleyici tabanlı sistemlere kablosuz iletişim ekleme
• Kablosuz Sensör Ağları: Dağıtık sensör ölçümlerinin merkezi toplanması
• Giyilebilir Teknolojiler: Düşük güç tüketimli sağlık ve fitness izleme cihazları
• Uzaktan Kontrol Sistemleri: Robot, drone veya RC araçların mobil kontrol uygulamaları
• Beacon Uygulamaları: Konum tabanlı bildirim ve izleme sistemleri
• Endüstriyel İzleme: Makine durumu ve üretim verileri toplama sistemleri
• Akıllı Tarım: Nem, sıcaklık, toprak durumu izleme ve sulama kontrol sistemleri
• Tıbbi Cihazlar: Hasta izleme ve teşhis verileri aktarımı

---

Bağlantı ve Kurulum Rehberi

HM-10 CC2541 4.0 Bluetooth Modülünün mikrodenetleyicilere bağlantısı ve konfigürasyonu.

---

Bluetooth Low Energy (BLE) Teknolojisi

HM-10 modülünde kullanılan BLE teknolojisinin özellikleri ve klasik Bluetooth'a göre avantajları.

Bluetooth Low Energy (BLE), geleneksel Bluetooth teknolojisinden farklı olarak çok düşük güç tüketimi için özel olarak tasarlanmış bir kablosuz iletişim protokolüdür.

BLE'nin Temel Çalışma Prensibi:

BLE teknolojisinin arkasındaki teknik konseptler:

• Görev Döngüsü Optimizasyonu: Çok kısa sürelerde aktif olup hızla uyku moduna geçme
• Hızlı Bağlantı Kurma: Klasik Bluetooth'a göre çok daha hızlı eşleşme süresi (birkaç ms)
• Küçük Veri Paketleri: 20 byte'lık küçük paketlerle verimli veri aktarımı
• Advertising Modu: Periyodik olarak yayın yaparak varlığını bildirme özelliği
• GATT Profili: Generic Attribute Profile ile standartlaştırılmış veri iletişim yapısı

Bu teknoloji, batarya ile çalışan sistemlerde aylarca hatta yıllarca çalışabilecek düşük güç özelliğine sahiptir.

Klasik Bluetooth'a Göre Avantajları:

BLE'nin standart Bluetooth'a kıyasla sunduğu temel faydalar:

• Düşük Enerji Tüketimi: Klasik Bluetooth'un %1-5'i kadar güç tüketimi
• Hızlı Bağlantı: Millisaniyeler içinde bağlantı kurma ve veri transferi
• Basitleştirilmiş Protokol: Daha az karmaşık protokol yapısı ile kolay entegrasyon
• Coin Cell Batarya Uyumluluğu: Düğme pil ile uzun süreli çalışabilme
• Star Network Topolojisi: Çoklu cihaz bağlantısı yapabilme özelliği

Bu avantajlar, BLE'yi özellikle IoT ve giyilebilir teknoloji uygulamaları için ideal kılar.

HM-10'da BLE Uygulaması:

HM-10 modülünün BLE implementasyonunun özellikleri:

• CC2541 SoC Entegrasyonu: Tek çip üzerinde hem işlemci hem BLE radyo
• Çift Rol Çalışma: Central (merkez) ve Peripheral (çevre) modlarında çalışabilme
• Özelleştirilebilir Servisler: Kendi özel servis ve karakteristiklerinizi tanımlayabilme
• Bağlantı Parametreleri Kontrolü: Bağlantı aralığı ve timeout süresi ayarlayabilme
• Güç Yönetimi: İletim gücü ve uyku modu ayarları ile enerji optimizasyonu

HM-10'un BLE implementasyonu, kompakt boyut ve düşük güç tüketiminden ödün vermeden güçlü kablosuz iletişim sağlar.

---

AT Komutları ve Konfigürasyon

HM-10 modülünün AT komutları ile programlanması ve temel konfigürasyon seçenekleri.

HM-10 modülü, UART arayüzü üzerinden gönderilen AT komutları ile kolayca yapılandırılabilir ve kontrol edilebilir özelliktedir.

AT Komut Protokolü Temelleri:

HM-10 ile iletişim kurmak için kullanılan AT komut yapısı:

• Komut Formatı: Komutlar "AT+" ön eki ile başlar (örn. "AT+NAME?")
• Sorgu Komutları: Mevcut ayarları sorgulama için soru işareti eklenir (örn. "AT+BAUD?")
• Parametre Ayarlama: Değer atamak için parametre eklenir (örn. "AT+NAME=BLEModul")
• Yanıt Formatı: Başarılı komutlara "OK" veya parametre yanıtı döner
• Hat Sonları: Komutlar CR+LF (Carriage Return + Line Feed) ile sonlandırılmalı

Modül, fabrika ayarlarından yeni geldiğinde AT komutlarını 9600 baud rate hızında kabul eder.

Temel AT Komutları:

En sık kullanılan HM-10 AT komutları ve işlevleri:

• AT: Modülün çalışıp çalışmadığını kontrol etme (yanıt: OK)
• AT+RESET: Modülü yeniden başlatma
• AT+VERSION?: Firmware sürümünü sorgulama
• AT+NAME?: Mevcut cihaz adını sorgulama
• AT+NAME=XXX: Cihaz adını XXX olarak ayarlama
• AT+BAUD?: Mevcut baud rate değerini sorgulama
• AT+BAUDx: Baud rate ayarlama (1:9600, 2:19200, 3:38400, 4:57600, 5:115200, 6:230400)
• AT+ROLE?: Çalışma modunu sorgulama (0:Peripheral/Slave, 1:Central/Master)
• AT+ROLEx: Çalışma modunu ayarlama (0 veya 1)
• AT+IMME?: Yeniden başlatma davranışını sorgulama
• AT+IMMEx: Yeniden başlatma davranışını ayarlama (0:Otomatik çalışma, 1:AT modu)

Bu komutlar, HM-10'u çeşitli uygulama ihtiyaçlarına göre yapılandırmak için kullanılır.

Gelişmiş Konfigürasyon Seçenekleri:

Daha karmaşık uygulamalar için gelişmiş ayarlar:

• AT+ADDR?: Modülün MAC adresini sorgulama
• AT+ADVI?: Advertising aralığını sorgulama
• AT+ADVIx: Advertising aralığını ayarlama (x, 0-9 arası, 100ms x x+1)
• AT+PASS?: PIN kodunu sorgulama
• AT+PASS=xxx: PIN kodunu ayarlama
• AT+POWE?: İletim gücünü sorgulama
• AT+POWEx: İletim gücünü ayarlama (0:-23dBm, 1:-6dBm, 2:0dBm, 3:+6dBm)
• AT+UUID?: Hizmet UUID'sini sorgulama
• AT+CHAR?: Karakteristik UUID'sini sorgulama

Bu gelişmiş ayarlar, özel uygulamalarda BLE davranışını hassas şekilde kontrol etmeye olanak tanır.

---

Arduino ile Kullanım

HM-10 modülünün Arduino platformu ile entegrasyonu ve örnek uygulama kodları.

Arduino, HM-10 BLE modülü ile kolayca entegre edilerek kablosuz iletişim yetenekleri kazandırılabilir.

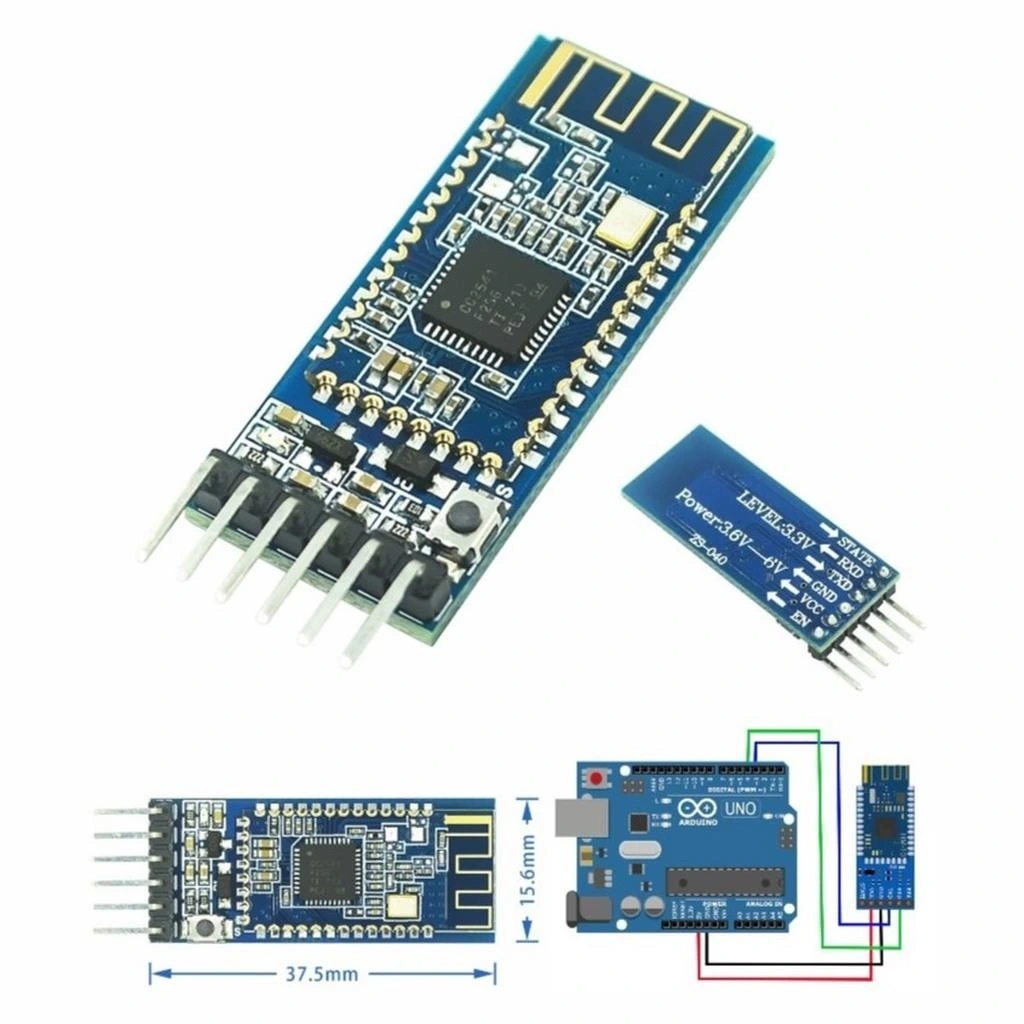

Arduino ile Fiziksel Bağlantı:

Modülün Arduino'ya doğru bağlanması için adımlar:

• Güç Bağlantısı: HM-10 VCC → Arduino 3.3V, HM-10 GND → Arduino GND
• 3.3V Arduino (Pro Mini, Due) için: HM-10 TXD → Arduino RX, HM-10 RXD → Arduino TX
• 5V Arduino (Uno, Mega) için: HM-10 TXD → Seviye dönüştürücü → Arduino RX, HM-10 RXD → Seviye dönüştürücü → Arduino TX
• Durum İzleme (opsiyonel): HM-10 STATE → Arduino dijital pin (bağlantı durumu izleme)
• Donanımsal UART Kullanımı: Arduino'nun 0 ve 1 numaralı pinleri (veya Mega'da alternatif UART pinleri)

5V Arduino kullanırken HM-10'u korumak için mutlaka seviye dönüştürücü devresi kullanılmalıdır.

Temel Arduino Kodu:

HM-10 ile iletişim kurmak için SoftwareSerial kullanımı:

#include <SoftwareSerial.h>

// SoftwareSerial nesnesi oluştur (RX, TX)
SoftwareSerial BLE(2, 3); // Arduino'nun 2. pini (RX) ve 3. pini (TX)

void setup() {
  // Seri monitör başlat
  Serial.begin(9600);

  // BLE modülü ile iletişim başlat
  BLE.begin(9600);

  Serial.println("HM-10 BLE Test");

  // AT komut testi
  BLE.println("AT");
  delay(100);

  // BLE'den gelen veriyi oku
  while (BLE.available()) {
    Serial.write(BLE.read());
  }
}

void loop() {
  // Arduino Serial Monitor'dan veri gelirse
  if (Serial.available()) {
    BLE.write(Serial.read());
  }

  // BLE modülünden veri gelirse
  if (BLE.available()) {
    Serial.write(BLE.read());
  }
}

Bu basit kod, HM-10 ile Arduino arasında köprü oluşturarak AT komutlarıyla konfigürasyon yapmanızı sağlar.

Mobil Cihaz ile İletişim Örneği:

Sensör verilerini mobil cihaza ileten bir Arduino uygulaması:

#include <SoftwareSerial.h>

SoftwareSerial BLE(2, 3); // BLE TX, RX
int sensorPin = A0;       // Analog sensör pini
long previousMillis = 0;  // Zamanlayıcı değişkeni
long interval = 1000;     // Veri gönderme aralığı (ms)

void setup() {
  Serial.begin(9600);
  BLE.begin(9600);
  Serial.println("HM-10 Sensör Veri İletimi Başladı");
}

void loop() {
  // Mobil cihazdan gelen komutları kontrol et
  if (BLE.available()) {
    char cmd = BLE.read();
    // 'A' komutu geldiğinde sensör değerini oku ve gönder
    if (cmd == 'A') {
      int sensorValue = analogRead(sensorPin);
      BLE.print("Sensor:");
      BLE.println(sensorValue);
      Serial.print("Gönderilen Sensör Değeri: ");
      Serial.println(sensorValue);
    }
  }

  // Periyodik veri gönderimi
  unsigned long currentMillis = millis();
  if (currentMillis - previousMillis > interval) {
    previousMillis = currentMillis;
    int sensorValue = analogRead(sensorPin);
    BLE.print("Sensor:");
    BLE.println(sensorValue);
  }
}

Bu örnekte, bir analog sensör değeri hem periyodik olarak hem de mobil cihazdan talep geldiğinde BLE üzerinden iletilmektedir.

---

Mobil Uygulama Geliştirme

HM-10 modülü ile mobil cihazlardan iletişim kurma ve uygulama geliştirme yöntemleri.

HM-10 BLE modülü, hem iOS hem de Android platformlarında çeşitli uygulamalar geliştirerek kablosuz iletişim kurmanıza olanak tanır.

Hazır Mobil Uygulamalar:

Geliştirme yapmadan hemen test edebileceğiniz hazır uygulamalar:

• iOS için: LightBlue, BLE Scanner, nRF Connect, HM BLE Terminal
• Android için: nRF Connect, BLE Scanner, Serial Bluetooth Terminal, HM10 Bluetooth Terminal
• Test Özellikleri: Cihaz tarama, GATT servislerini görüntüleme, karakteristikleri okuma/yazma
• Kullanım Senaryosu: Modülün çalışırlığını kontrol, AT komutları ile yapılandırma
• Avantajı: Kod yazmadan hızlıca prototip geliştirme ve test yapabilme

Bu hazır uygulamalar, özelleştirilmiş uygulama geliştirmeden önce HM-10'un davranışını anlamak için idealdir.

Android için Uygulama Geliştirme:

Android platformunda BLE iletişimi için temel yaklaşımlar:

• Android BLE API: Android 4.3+ ile gelen dahili BLE kütüphanesi
• BLE Tarama: BluetoothLeScanner ile çevredeki BLE cihazlarını tespit etme
• Servis Keşfi: gatt.discoverServices() ile cihaz üzerindeki servisleri bulma
• Veri Okuma/Yazma: Karakteristikler üzerinden readCharacteristic() ve writeCharacteristic()
• Bildirim (Notification): setCharacteristicNotification() ile değişiklikleri otomatik alma

Android Studio ve Java/Kotlin ile kapsamlı BLE uygulamaları geliştirilebilir.

iOS için Uygulama Geliştirme:

Apple cihazlarında BLE haberleşmesi için yöntemler:

• Core Bluetooth Framework: iOS için Apple'ın resmi BLE kütüphanesi
• CBCentralManager: BLE cihazlarını tarama ve bağlantı yönetimi
• CBPeripheral: Bağlı BLE cihazıyla iletişim kurma
• Servis ve Karakteristikler: CBUUID ile tanımlanan servis ve karakteristikler
• Swift/Objective-C: Xcode kullanarak iOS uygulamaları geliştirme

iOS uygulamaları, Core Bluetooth kütüphanesi sayesinde HM-10 ile güçlü entegrasyon sağlayabilir.

Çapraz Platform Geliştirme:

Hem iOS hem Android için tek kod tabanı ile uygulama geliştirme seçenekleri:

• React Native: react-native-ble-plx veya react-native-ble-manager kütüphaneleri
• Flutter: flutter_blue veya flutter_reactive_ble eklentileri
• Cordova/Ionic: cordova-plugin-ble-central eklentisi
• Avantajlar: Tek kod tabanı ile birden fazla platforma uygulama geliştirme
• Yaklaşım: Native BLE API'lerini JavaScript veya Dart arayüzü ile sarmalama

Çapraz platform yaklaşımı, farklı işletim sistemleri için uygulama geliştirme sürecini önemli ölçüde hızlandırır.

---

Sorun Giderme ve Optimizasyon

HM-10 modülüyle ilgili yaygın sorunlar, çözümleri ve performans iyileştirme yöntemleri.

BLE modülleriyle çalışırken karşılaşabileceğiniz sorunları gidermek ve optimal performans sağlamak için yararlı bilgiler.

Yaygın Sorunlar ve Çözümleri:

HM-10 kullanırken sık karşılaşılan sorunlar ve çözüm yaklaşımları:

• AT Komutlarına Yanıt Yok: Doğru baud rate (9600 bps) kullanın, CR+LF ile komutları sonlandırın
• Bağlantı Kurulamıyor: Modül adını kontrol edin, fabrika ayarlarına sıfırlayın (AT+RENEW)
• Veri İletimi Sorunları: Parazit içeren ortamlarda iletim gücünü artırın (AT+POWE3)
• Arduino ile İletişim Yok: TX-RX hatlarının çapraz bağlandığını kontrol edin (TX→RX, RX→TX)
• Anormal Davranış: Yetersiz güç kaynağı veya voltaj düşümü, güç kaynağını kontrol edin

Sorun teşhisinde sistematik bir yaklaşım izlemek çözüme hızlı ulaşmanızı sağlar.

Güç Tüketimini Optimize Etme:

Batarya ömrünü uzatmak için enerji optimizasyon yöntemleri:

• İletim Gücü Ayarı: AT+POWEx komutu ile iletim gücünü menzil ihtiyacına göre ayarlama
• Advertising Aralığı: AT+ADVIx ile yayın aralığını uzatarak enerji tasarrufu
• Bağlantı Parametreleri: AT+COMPx ile bağlantı parametrelerini optimize etme
• Akıllı Uyku Yönetimi: İşlevsiz olduğu dönemlerde modülü uyku moduna alma
• Veri Paketleme: Küçük paketler yerine veriyi birleştirip daha az iletişim kurma

Bu ayarlamalar, özellikle batarya ile çalışan projelerde önemli enerji tasarrufu sağlar.

İletişim Menzilini İyileştirme:

Daha uzak mesafelerde güvenilir iletişim için ipuçları:

• Yüksek İletim Gücü: AT+POWE3 komutu ile maksimum güç çıkışı (+6dBm)
• Harici Anten: HM-10'un harici anten bağlantısı olan versiyonlarını kullanma
• Fiziksel Konumlandırma: Metal yüzeylerden uzakta, uygun yükseklikte montaj
• Sinyal Gürültü Optimizasyonu: 2.4GHz parazit kaynaklarından uzak tutma
• Paket Boyutu Ayarı: Daha küçük paketlerle iletim güvenilirliğini artırma

Menzil iyileştirmeleri, daha stabil ve uzun mesafeli kablosuz bağlantılar sağlar.

Firmware Güncelleme:

HM-10 firmware'ini güncelleme ve daha fazla özelliğe erişme:

• CC Debugger Kullanımı: Texas Instruments CC Debugger ile firmware yükleme
• Tamamlayıcı Firmware: CC2541 için alternatif firmware seçenekleri değerlendirme
• Güncelleme Faydaları: Yeni özellikler, bug düzeltmeleri ve performans iyileştirmeleri
• Dikkat Edilecek Noktalar: Uyumlu firmware seçimi ve yedekleme önemi
• Firmware Sürüm Kontrolü: AT+VERSION? komutuyla mevcut sürümü kontrol etme

Firmware güncellemeleri, HM-10'un yeteneklerini genişletebilir ve performansını iyileştirebilir.

---

Paket İçeriği

Ürün kutusunda bulunan parçaların listesi.

• 1 x HM-10 CC2541 4.0 Bluetooth Modülü

---

İlgili Ürün Kategorilerimiz

---

---

Ürün Hakkında Sıkça Sorulan Sorular
