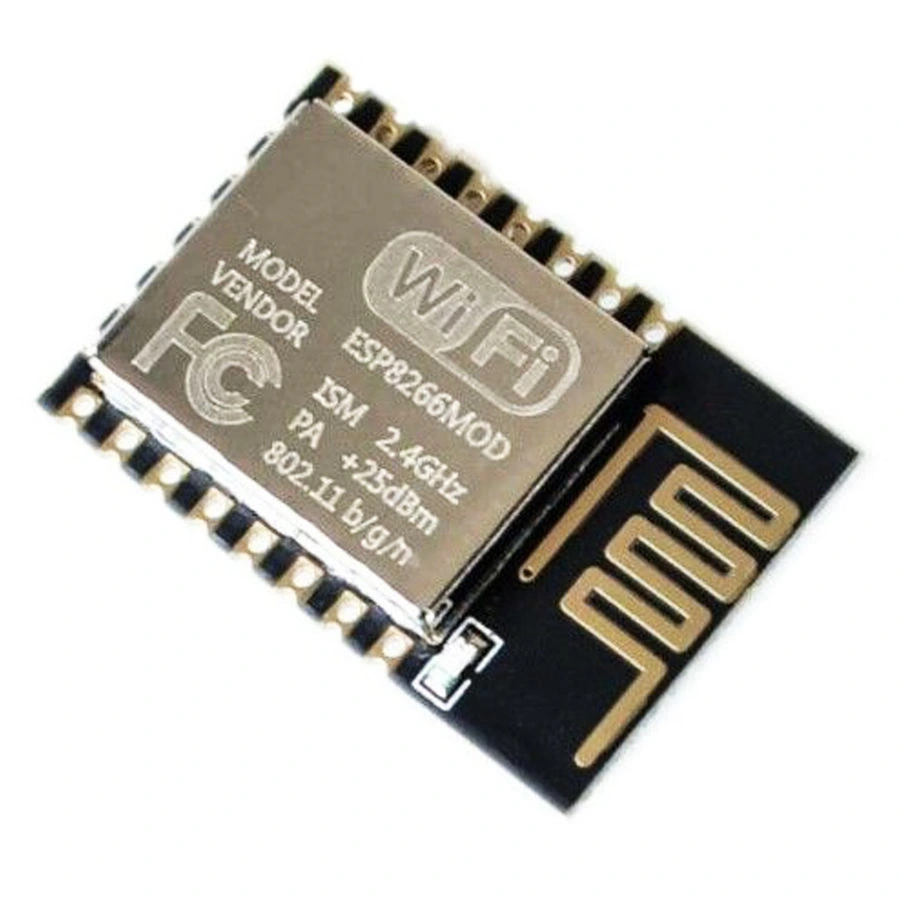

ESP8266-12E Seri WiFi Modül

ESP8266-12E Seri WiFi Modül, projelerinize düşük maliyetle internet bağlantısı eklemek için tasarlanmış güçlü bir kablosuz iletişim çözümüdür. Tensilica L106 32-bit mikrodenetleyici ile entegre edilmiş bu modül, tam TCP/IP yığını ve WiFi özelliklerini kompakt bir pakette sunar.

ESP8266-12F versiyonunun geliştirilmiş bir modeli olan 12E, daha fazla GPIO pin erişimi ve geliştirilmiş bellek özellikleri ile dikkat çeker. PCB anteni sayesinde mükemmel bir WiFi menzili sağlarken, düşük güç tüketimi ile batarya ile çalışan IoT projelerine de uygundur.

ESP8266-12E Seri WiFi Modül, IoT projeleri, akıllı ev uygulamaları ve kablosuz sensör ağları için mükemmel bir seçimdir. Arduino kartlarıyla kolayca entegre edilebilen bu modül, Bluetooth Modüller ile birlikte kullanılarak çok yönlü kablosuz iletişim çözümleri oluşturabilir.

Teknik Özellikler

ESP8266-12E Seri WiFi Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• İşlemci: Tensilica L106 32-bit mikrodenetleyici
• Çalışma Hızı: 80MHz (160MHz'e kadar)
• Hafıza:
  • 32 KiB talimat RAM
  • 80 KiB kullanıcı veri RAM
  • 4 MBit (512 KiB) harici flash bellek
• WiFi Standardı: IEEE 802.11 b/g/n
• Frekans Aralığı: 2.4 GHz
• WiFi Modu: Station, SoftAP ve Station+SoftAP
• Güvenlik: WPA/WPA2
• Şifreleme: WEP/TKIP/AES
• Network Protokolleri: IPv4, TCP/UDP/HTTP/FTP
• Çalışma Voltajı: 3.0V - 3.6V (önerilen: 3.3V)
• I/O Pinleri: 11 GPIO pinleri (multiplexed)
• Analog Giriş: 1 adet 10-bit ADC
• Seri Haberleşme:
  • UART
  • SPI
  • I2C
• Baud Rate: 115200 (varsayılan)
• Güç Tüketimi:
  • Aktif iletimde: ~70mA (200mA peak)
  • Uyku modunda: <1mA
  • Derin uyku modunda: ~10μA
• Anten Tipi: PCB Anten (entegre)
• WiFi Menzili: Açık alanda ~300m
• Çalışma Sıcaklığı: -40°C ~ +125°C
• Boyutlar: 16mm x 24mm x 3mm
• Programlama: AT komutları, Arduino IDE, NodeMCU, Micropython desteği

Bağlantı ve Kullanım

ESP8266-12E Seri WiFi Modülünün Arduino ve diğer mikrodenetleyicilere bağlantı şeması ve kullanım talimatları.

ESP8266-12E modülü direkt olarak breadboard'a takılamaz. Uygun adaptör kart kullanılmalı veya özel bir PCB tasarlanmalıdır. Modülün çalışması için temel olarak aşağıdaki bağlantılar yapılmalıdır:

• VCC → 3.3V (5V değil!)
• GND → GND
• CH_PD (EN) → 3.3V (modülü aktif etmek için)
• RST → 3.3V (veya kontrol için bir pin)
• GPIO15 → GND (normal mod için)
• GPIO0 → 3.3V (normal mod) veya GND (flash modu)
• GPIO2 → 3.3V
• RX → TX (Arduino veya başka bir mikrodenetleyicinin)
• TX → RX (Arduino veya başka bir mikrodenetleyicinin)

ESP8266-12E'yi AT komutları ile kullanmak için bağlantıları yaptıktan sonra bir seri terminal programı (Arduino IDE'nin Seri Port Monitörü gibi) kullanarak modüle komut gönderebilirsiniz. Örnek komutlar şunlardır:

AT                   // Bağlantı testi
AT+GMR               // Firmware versiyonu
AT+CWMODE=1          // 1=Station mode, 2=AP mode, 3=Both
AT+CWLAP             // WiFi ağlarını tarama
AT+CWJAP="WiFi_Adı","Şifre"  // WiFi ağına bağlanma
AT+CIFSR             // IP adresini sorgulama

ESP8266-12E'yi Arduino IDE ile doğrudan programlamak için, Arduino IDE'ye ESP8266 desteğini eklemeniz gerekir. Arduino IDE'de "Dosya > Tercihler" menüsünden "Ek Devre Kartları Yöneticisi URL'leri" kısmına şu adresi ekleyin:

http://arduino.esp8266.com/stable/package_esp8266com_index.json

Ardından "Araçlar > Kart > Kart Yöneticisi" menüsünden "ESP8266" aratın ve yükleyin. Kart seçiminde "Generic ESP8266 Module" seçerek programlama yapabilirsiniz.

ESP8266-12E modülünü programlamak için, GPIO0 pinini GND'ye çekip modülü resetleyin (RST pinini kısa bir süre GND'ye çekip tekrar 3.3V'a bağlayın). Bu işlem modülü flash moduna alır. Programlama tamamlandıktan sonra, GPIO0 pinini 3.3V'a bağlayıp modülü tekrar resetleyin. Böylece modül normal çalışma moduna geçecektir.

ESP8266-12E ile basit bir web sunucusu oluşturmak için aşağıdaki örnek kodu kullanabilirsiniz:

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>

const char* ssid = "WiFi_Adı";
const char* password = "WiFi_Şifresi";

ESP8266WebServer server(80);

void setup() {
  Serial.begin(115200);
  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi bağlandı");
  Serial.println("IP adresi: ");
  Serial.println(WiFi.localIP());

  server.on("/", []() {
    server.send(200, "text/html", "Merhaba ESP8266-12E Web Sunucusu!");
  });

  server.begin();
  Serial.println("Web sunucusu başlatıldı");
}

void loop() {
  server.handleClient();
}

Uygulama Alanları

ESP8266-12E Seri WiFi Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

IoT (Nesnelerin İnterneti) Projeleri

• Akıllı ev sistemleri
• İnternet bağlantılı sensör ağları
• Uzaktan cihaz kontrolü
• Enerji tüketim monitörleri
• Akıllı tarım ve sulama sistemleri
• Hava kalitesi izleme cihazları

Ev Otomasyon Uygulamaları

• WiFi kontrollü anahtarlar ve prizler
• Akıllı termostat sistemleri
• Uzaktan kumanda edilen perde ve jaluzi sistemleri
• Güvenlik kamera sistemleri
• Akıllı aydınlatma kontrol sistemleri
• Kapı zili ve kilit sistemleri

Endüstriyel ve Ticari Uygulamalar

• Uzaktan ekipman izleme
• Endüstriyel veri toplama sistemleri
• Enerji yönetim sistemleri
• Kablosuz sensör ağları
• POS terminalleri ve kiosk sistemleri
• Mobil veri aktarım üniteleri

Proje Örnekleri

ESP8266-12E Seri WiFi Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

WiFi Kontrollü Akıllı LED Aydınlatma Sistemi

Kablosuz Hava Durumu İzleme ve Tahmin İstasyonu

Akıllı Enerji Monitörü ve Yönetim Sistemi

Sorun Giderme ve İpuçları

ESP8266-12E Seri WiFi Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Güç Sorunu ve Kararsız Çalışma: ESP8266-12E modülünün en yaygın sorunlarından biri, yetersiz güç kaynağından kaynaklanan kararsız çalışmadır. WiFi iletişimi sırasında modül anlık olarak 250-300mA kadar akım çekebilir. Arduino'nun 3.3V regülatörü veya bazı USB-TTL dönüştürücüler bu akımı karşılayamayabilir. Bu sorunla karşılaştığınızda, harici bir 3.3V güç kaynağı kullanın ve güç kaynağınızın yakınına bir 100μF kapasitör ekleyin.
• Flash Modu Sorunları: ESP8266'yı programlamaya çalışırken "Failed to connect to ESP8266" veya "Error: espcomm_sync failed" gibi hatalar alırsanız, modülün flash moduna doğru şekilde girmediğinden kaynaklanabilir.
• WiFi Bağlantı Problemleri: Modül WiFi ağınıza bağlanamıyorsa, öncelikle ağ adı (SSID) ve şifrenin doğru olduğundan emin olun. ESP8266, 5GHz ağları desteklemez, yalnızca 2.4GHz ağlara bağlanabilir.
• Rastgele Yeniden Başlama Sorunu: ESP8266 programınız rastgele çalışıp sonra yeniden başlıyorsa, bu genellikle bellek sorunlarından, stack overflow'dan veya watchdog timer sıfırlamalarından kaynaklanır.
• AT Komut Yanıtı Sorunları: ESP8266'yı AT komutları ile kullanırken yanıt alamıyorsanız, doğru baud rate ayarını kullandığınızdan emin olun (genellikle 115200). CH_PD (EN) pininin 3.3V'a bağlı olduğunu kontrol edin.

Performans İpuçları

• Güç tasarrufu için ESP.deepSleep() fonksiyonunu kullanın
• Daha iyi WiFi bağlantısı için anten çevresinde metal objeler bulundurmayın
• Statik IP kullanarak bağlantı süresini azaltın ve kararlılığı artırın
• Bellek optimizasyonu için String yerine char dizileri tercih edin
• Flash belleğe sık yazma işlemlerinden kaçının, ömrünü uzatın
• Uzun kodlarda watchdog timer sıfırlamasını önlemek için yield() kullanın
