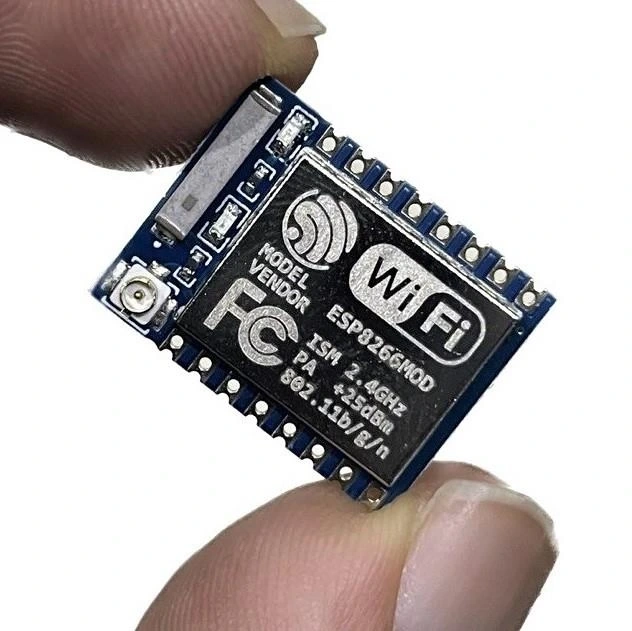

ESP8266-07 Seri WiFi Modülü Arduino Uyumlu

ESP8266-07 Seri WiFi Modülü, projelerinize kolayca Wi-Fi bağlantısı eklemenizi sağlayan güçlü ve ekonomik bir IoT çözümüdür. Harici anten konektörü sayesinde uzun mesafeli bağlantı sağlayabilen bu modül, kompakt boyutu ve düşük güç tüketimiyle dikkat çeker.

80MHz çalışma frekansı ve 512KB flash belleğe sahip olan ESP8266-07, hem bağımsız bir mikrodenetleyici olarak programlanabilir hem de Arduino gibi platformlarla seri haberleşme üzerinden kullanılabilir. IEEE 802.11 b/g/n protokollerini destekleyen modül, internet tabanlı projeleriniz için ideal bir seçenektir.

ESP8266-07 WiFi Modülü, Arduino projeleri için mükemmel bir kablosuz iletişim çözümüdür. Bluetooth Modüller kategorisinde bulunan bu ürün, IoT (Nesnelerin İnterneti) uygulamaları, uzaktan veri toplama, ev otomasyonu ve kablosuz sensör ağları için güçlü ve uygun maliyetli bir seçenektir.

Teknik Özellikler

ESP8266-07 Seri WiFi Modülünün detaylı teknik özellikleri aşağıda listelenmiştir.

• İşlemci: Tensilica L106 32-bit
• İşlemci Hızı: 80 MHz
• RAM: 96KB
• Flash Bellek: 512KB
• WiFi Protokolleri: IEEE 802.11 b/g/n
• Frekans Bandı: 2.4 GHz
• Anten Bağlantısı: IPEX anten konektörü
• Çalışma Voltajı: 3.0V - 3.6V (önerilen 3.3V)
• Çalışma Akımı:
  • Aktif modda ~80mA
  • Uyku modunda <1mA
  • Derin uyku modunda ~20µA
• GPIO Pinleri: 11 adet
• Seri Haberleşme: UART/HSPI/I2C/I2S/IR Remote Control
• Ağ Güvenliği: WPA/WPA2
• Şifreleme: WEP/TKIP/AES
• Ağ Protokolleri: IPv4, TCP/UDP/HTTP/FTP
• Bağlantı Modları: Station, Access Point, Station+AP
• Çalışma Sıcaklığı: -40°C ~ 125°C
• Boyutlar: 20 mm x 14.5 mm x 3 mm

Bağlantı ve Kullanım

ESP8266-07 Seri WiFi Modülünün çeşitli projeler için bağlantı ve kullanım yöntemleri.

ESP8266-07 modülünü Arduino ile kullanmak için UART (seri) haberleşme üzerinden bağlantı yapabilirsiniz. Arduino'nun TX pini ESP8266'nın RX pinine, Arduino'nun RX pini ESP8266'nın TX pinine bağlanır. ESP8266 3.3V ile çalıştığından, Arduino'nun 5V pinlerinden gelen sinyaller için seviye dönüştürücü kullanılması gerekmektedir.

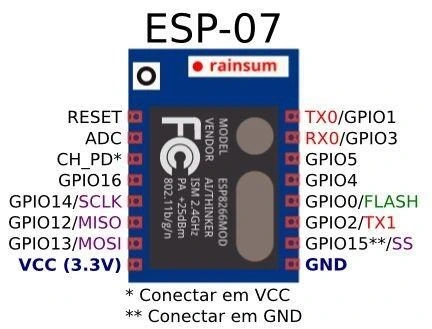

Modülü programlamak için, CH_PD (EN) pini 3.3V'a, RST pini 3.3V'a (reset için gerektiğinde GND'ye), VCC 3.3V'a ve GND toprak hattına bağlanmalıdır. Programlama moduna geçmek için FLASH/GPIO0 pinini GND'ye bağlayın ve modülü yeniden başlatın. Normal çalışma modunda GPIO0 pini açık bırakılabilir veya pull-up dirençle 3.3V'a bağlanabilir.

Modülü harici anten ile kullanmak için IPEX konnektöre uygun bir 2.4GHz anten bağlayabilirsiniz. Bu, iletişim mesafesini önemli ölçüde artırabilir. ESP8266-07, AT komutları ile kontrol edilebilir veya Arduino IDE, NodeMCU, ESPHome gibi platformlar kullanılarak doğrudan programlanabilir. Düşük güç tüketimi için çeşitli uyku modları kullanılabilir.

Uygulama Alanları

ESP8266-07 Seri WiFi Modülünün kullanılabileceği çeşitli projeler ve uygulama alanları.

IoT ve Akıllı Ev Projeleri

• Akıllı priz ve elektrik kontrolü
• WiFi kontrollü aydınlatma sistemleri
• Akıllı termostat ve sıcaklık kontrolü
• Uzaktan kontrollü perde/jaluzi sistemleri
• Hareket sensörlü güvenlik sistemleri
• Akıllı sulama ve bitki izleme sistemleri

Sensör Ağları ve Veri Toplama

• Çevresel sensör ağları (sıcaklık, nem, hava kalitesi)
• Enerji tüketimi izleme sistemleri
• Uzaktan veri toplama istasyonları
• Tarımsal izleme sistemleri
• Hava durumu istasyonları
• Endüstriyel ekipman izleme

Web Tabanlı Kontrol ve İzleme

• WebSocket tabanlı gerçek zamanlı kontrol panelleri
• MQTT tabanlı IoT cihaz ağları
• Bulut veri kayıt sistemleri
• Mobil uygulama kontrollü cihazlar
• Web API entegrasyonları
• Uzaktan firmware güncelleme sistemleri

Proje Örnekleri

ESP8266-07 Seri WiFi Modülü kullanılarak yapılabilecek detaylı proje örnekleri.

WiFi Kontrollü Akıllı Termostat

ESP8266-07 modülü, sıcaklık sensörü (DHT22/DS18B20) ve röle modülü kullanarak, internet üzerinden kontrol edilebilen akıllı bir termostat sistemi geliştirebilirsiniz. Sistem, web arayüzü veya mobil uygulama üzerinden sıcaklık ayarlarının yapılmasına, programlanabilir zaman dilimlerinde otomatik kontrol sağlanmasına ve uzaktan izlemeye olanak tanır. MQTT protokolü kullanarak HomeAssistant, OpenHAB gibi akıllı ev sistemleriyle entegre edebilirsiniz.

Kablosuz Hava İstasyonu

ESP8266-07, harici anten kullanılarak geniş alanlarda veri toplayabilen bir hava istasyonu oluşturmanıza olanak sağlar. BME280/BMP280 basınç, sıcaklık, nem sensörleri ve opsiyonel olarak rüzgar hızı, yağmur miktarı sensörleri ekleyerek kapsamlı bir meteoroloji istasyonu geliştirebilirsiniz. Toplanan veriler, kişisel bir veritabanına veya ThingSpeak, Adafruit IO gibi IoT platformlarına gönderilebilir. Ayrıca, yerel bir web sunucusu üzerinden grafikler ve güncel ölçümler görüntülenebilir.

Uzaktan Kontrollü İzleme Kamerası

ESP8266-07 modülünü OV2640 gibi bir kamera modülüyle entegre ederek, WiFi üzerinden erişilebilen bir gözetim kamerası oluşturabilirsiniz. Modül, yerel ağda bir web sunucusu çalıştırarak canlı görüntü aktarımı sağlayabilir veya hareket algılandığında görüntüleri e-posta/FTP ile gönderebilir. Harici anten sayesinde geniş alanlarda bile güvenilir bağlantı kurulabilir. Ayrıca PIR hareket sensörü ekleyerek, sadece hareket algılandığında aktif hale gelen bir enerji tasarruflu sistem tasarlayabilirsiniz.

Sorun Giderme ve İpuçları

ESP8266-07 Seri WiFi Modülü kullanırken karşılaşılabilecek yaygın sorunlar ve çözüm yöntemleri.

Yaygın Sorunlar ve Çözümleri

• Bağlantı Sorunları: Modül WiFi ağına bağlanamıyorsa, ağ adı ve şifresinin doğru girildiğinden emin olun. Sinyal gücünü artırmak için harici anten kullanın. Router'a yakın konumlandırın veya sinyal güçlendirici kullanın.
• Kararsız Çalışma: Güç kaynağı yetersiz olabilir. ESP8266 veri gönderirken anlık olarak 250mA'e kadar akım çekebilir. Yeterli kapasiteli bir güç kaynağı ve bypass kapasitörleri (100nF ve 10μF) kullanın.
• Seri Haberleşme Hataları: Doğru baud rate (genellikle 115200) ayarlandığından emin olun. TX-RX bağlantılarını kontrol edin. Seviye dönüştürücünün çalıştığından emin olun.
• Programlama Sorunları: Flash moduna geçmek için GPIO0 pinini GND'ye bağlayın ve reset yapın. Flash işlemi sırasında stabil güç kaynağı sağlayın. Reset işlemi sonrası GPIO0 pinini serbest bırakın veya pull-up yapın.

Performans İpuçları

• Düşük güç tüketimi için derin uyku modunu kullanın
• Statik IP adresi kullanarak bağlantı süresini kısaltın
• HTTPS yerine HTTP kullanarak işlem süresini ve bellek kullanımını azaltın
• Düzenli olarak WDT (Watchdog Timer) kullanarak sistem kararlılığını artırın
• ESP-NOW protokolü ile ESP cihazları arasında hızlı haberleşme sağlayın
• Yerel ağda mDNS kullanarak sabit IP olmadan kolay erişim sağlayın
